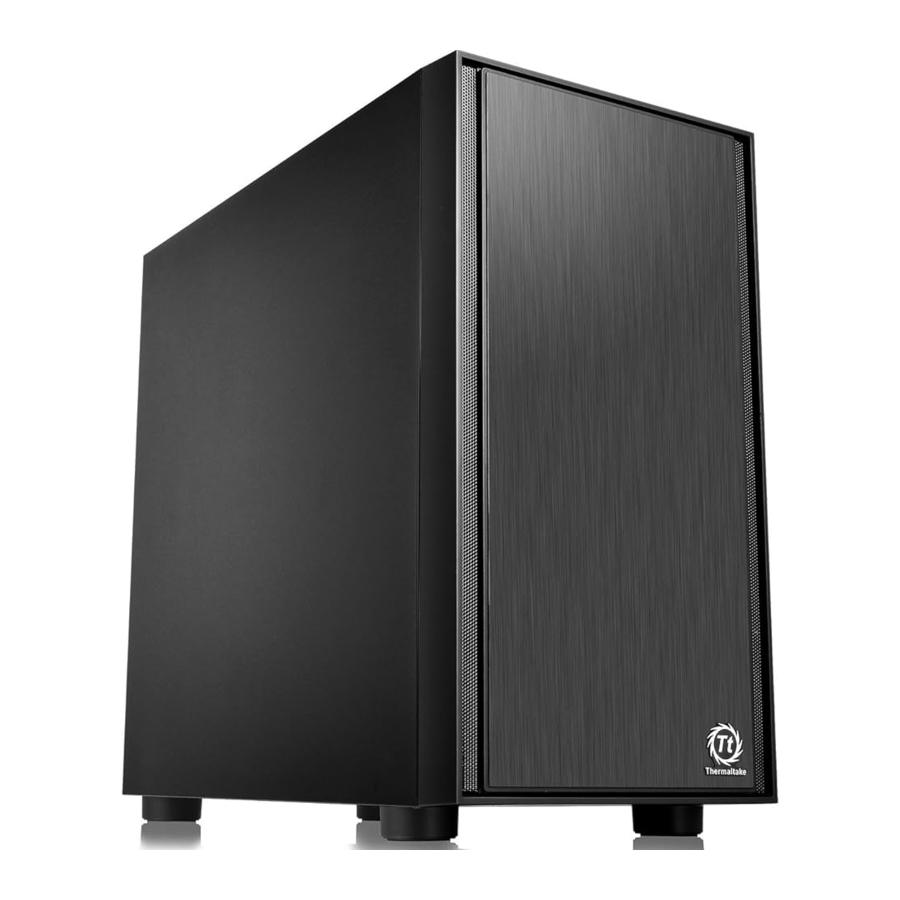

Thermaltake Versa H17 Handleiding

Specificatie

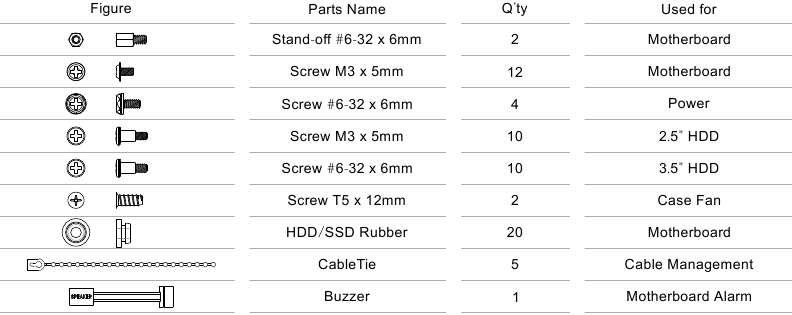

Accessoire

Waarschuwing en Opmerking

• Hoogte limiet voor de CPU-koeler:
  De hoogte limiet voor de CPU-koeler is 155 mm (6.1 inch).

• Lengte limiet voor de VGA (grafische kaart):
  De lengte limiet voor de VGA (grafische kaart) is 350 mm (13.8 inch).

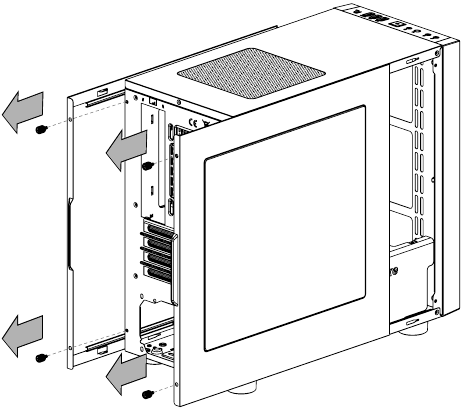

Zijpaneel Demontage

Verwijder de schroeven aan de achterkant van het chassis en open het zijpaneel.

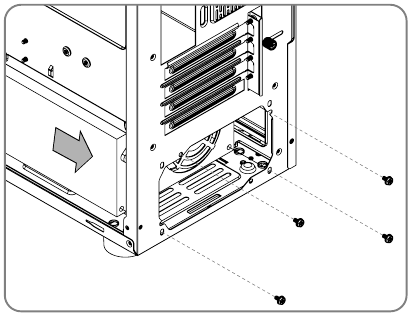

PSU Installatie

Plaats de voeding op de juiste plaats en zet deze vast met schroeven.

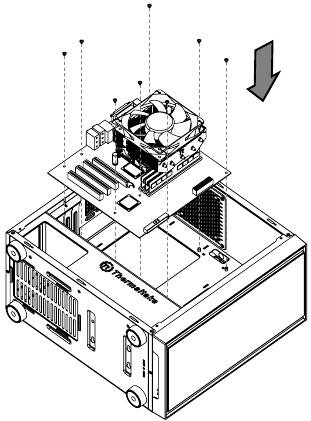

Moederbord Installatie

1. Leg het chassis neer.
2. Installeer het moederbord op de juiste plaats en zet het vast met schroeven.

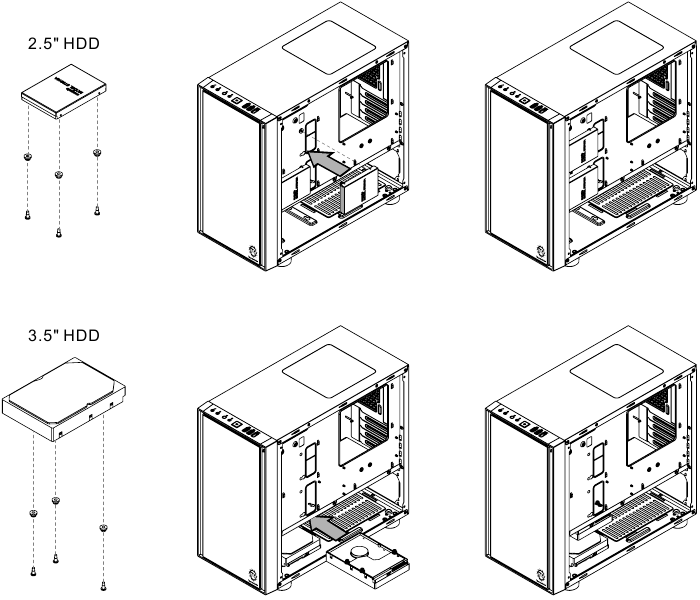

HDD Installatie

Plaats de HDD en draai deze vast met de schroeven.

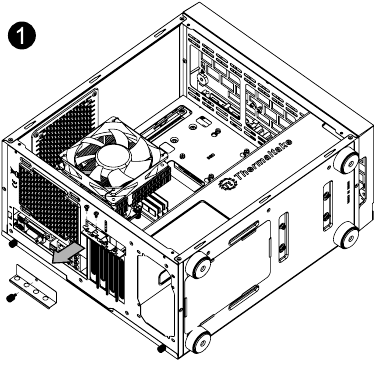

PCI Slot Gebruik

1. Maak de schroeven los met een schroevendraaier.

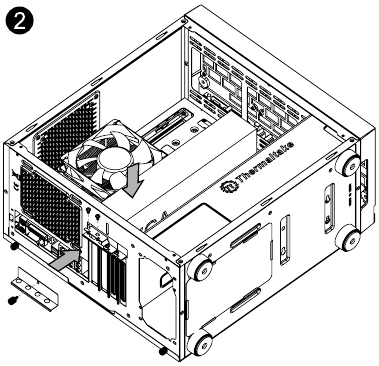

2. Installeer de PCI-kaart op de juiste plaats en zet deze vast met schroeven.

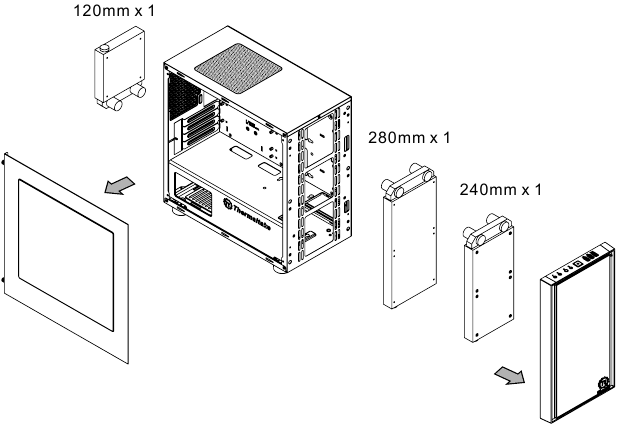

Radiator Installatie

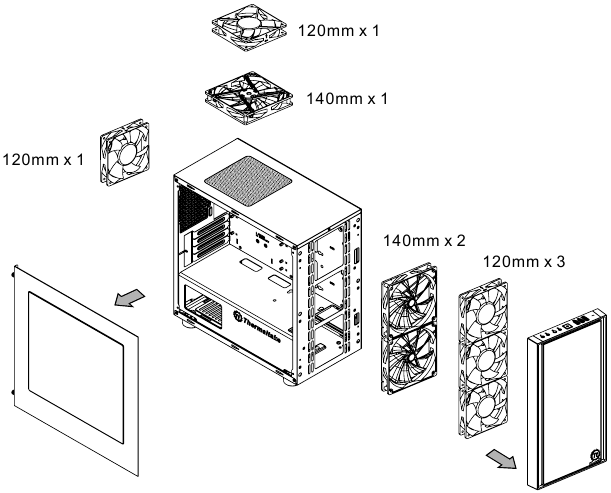

Luchtkoeling Installatie

Leads Installatie

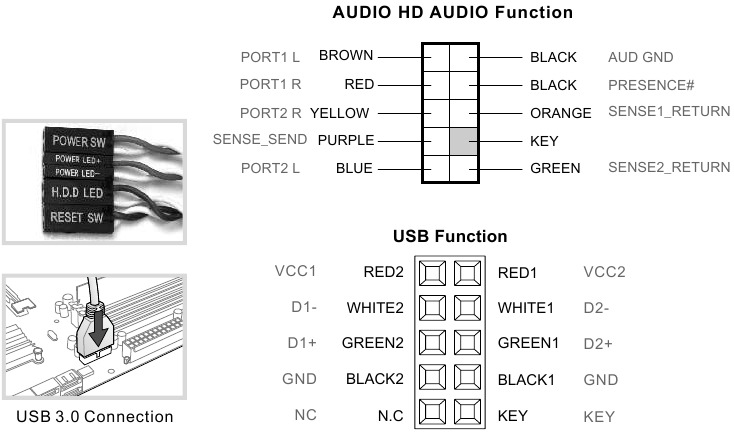

Leads Installatie Gids
Case LED Connection / Aan de voorkant van de behuizing vindt u enkele LED's en schakelaars. Raadpleeg de gebruikershandleiding van uw moederbordfabrikant en sluit deze kabels aan op de paneelheader op het moederbord.
USB 2.0 Connection / Raadpleeg de handleiding van uw moederbord om het gedeelte "USB-aansluiting" te vinden.
USB 3.0 connection /

1. Zorg ervoor dat uw moederbord USB 3.0-aansluiting ondersteunt.
2. Sluit de USB 3.0-kabel aan op de beschikbare USB 3.0-poort op uw computer.
   Audio Connection / Raadpleeg de volgende afbeelding van de audioconnector en de gebruikershandleiding van uw moederbord. Selecteer het moederbord dat AC'97 of HD Audio(Azalia) gebruikt, (let erop dat uw audio AC'97 of HD Audio (Azalia) ondersteunt), anders beschadigt u uw apparaat(en).

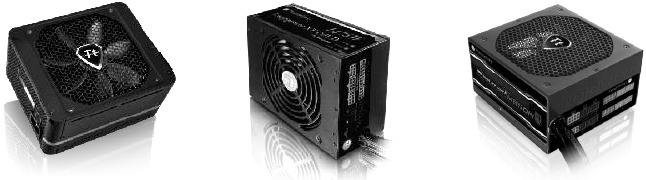

Thermaltake Voeding Serie

(Optioneel)

Aangezien de technologie van vandaag snel wordt bijgewerkt, vragen consumenten altijd om hogere en hogere pc-prestaties, wat ook de belasting van de voedingen verhoogt. Daarom is het selecteren van een geschikte en betrouwbare voeding een noodzakelijke les voor alle pc-gebruikers.

Waarom kiezen voor een Thermaltake Voeding?
Kwaliteit van Binnenuit
Elke voeding van Thermaltake moet een zeer strenge kwaliteitscontrole doorstaan voordat deze naar klanten wordt verzonden, inclusief BIT (Burn-in-test) gedurende meer dan 8 uur continu in een kamer van 45℃ om te testen of een eenheid normaal kan werken onder een normale scène, en een Hipot-test om ervoor te zorgen dat de voeding kan overleven en zowel gebruikers als hun systemen kan beschermen wanneer het spanningsvolume piekt.

Minder is meer
Om verspilde energie te voorkomen, moeten alle producten van Thermaltake minstens 80% transformatie-efficiëntie hebben, en we zijn ook een van de fabrikanten met de meeste 80 PLUS-certificaten. Omdat Thermaltake weet hoe te besparen voor de aarde en klanten; we weten wat minder meer maakt.

Ondersteunend in alle opzichten
Een product met een betere kwaliteit kan een langere levensduur en werkuren hebben, maar minder vervuiling. Thermaltake gehoorzaamt en respecteert alle milieuclausules in alle landen en zorgt ervoor dat al onze producten zowel gebruikers- als milieuvriendelijk zijn. Daarom tonen we onze steun door 2 tot 7 jaar garantie te geven, wat niet alleen een kwaliteitsverbintenis is aan de gebruikers, maar ook liefde voor deze planeet door het verminderen van middelen en afval.

Thermaltake heeft verschillende productlijnen voor voedingen;
raadpleeg onze officiële website en Facebook-fanpagina voor meer gedetailleerde informatie!
Brand official website:
http://www.thermaltake.com/
Global Facebook:
https://www.facebook.com/ThermaltakeInc
Taiwan Facebook
https://www.facebook.com/ThermaltakeTW

Referenties

• Thermaltake
• https://www.facebook.com/ThermaltakeInc
• https://www.facebook.com/ThermaltakeTW

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Thermaltake Versa H17 Handleiding

Beschikbare talen
