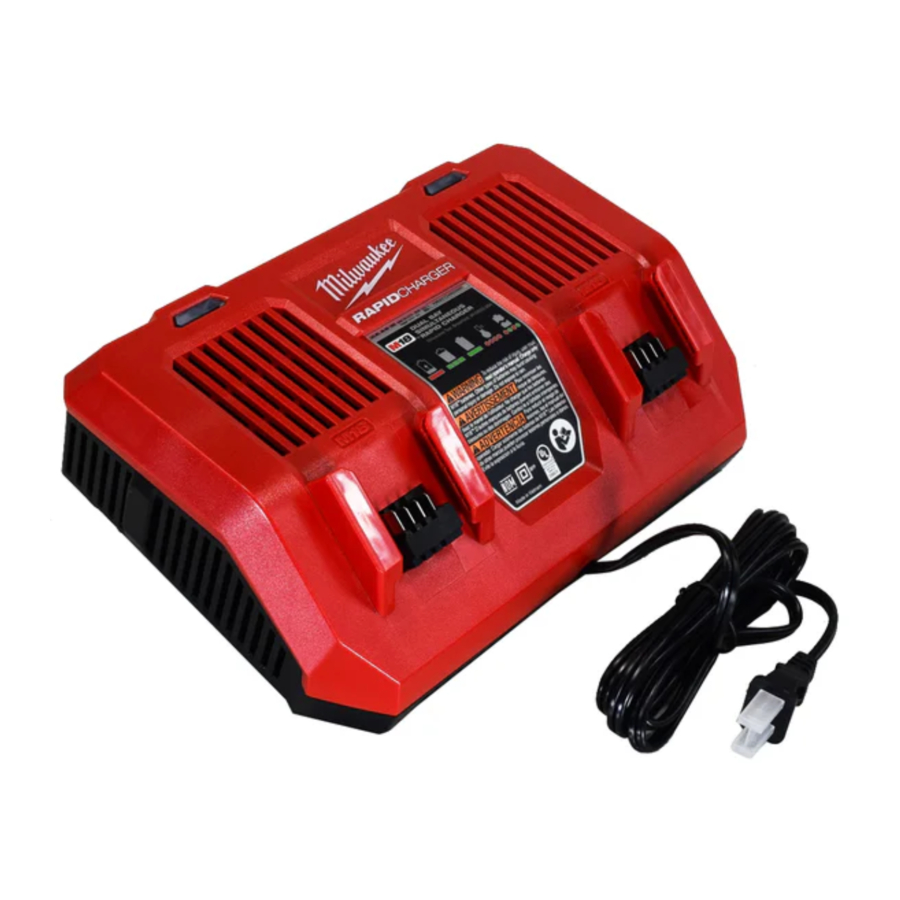

Milwaukee M18 48-59-1802 - Handleiding oplader

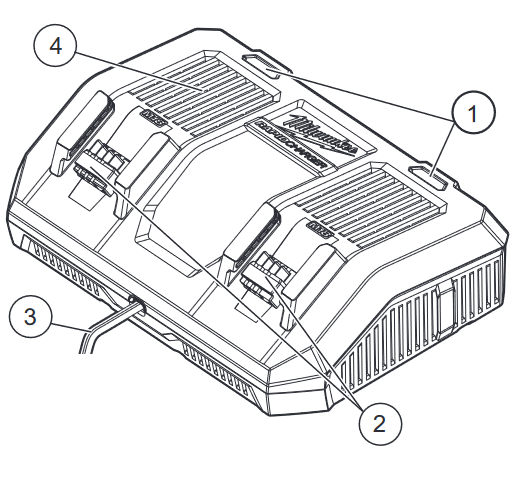

FUNCTIONELE BESCHRIJVING

1. Lampjes op de oplader:

   	Continu rood: Opladen
   	Langzaam groen knipperend: Nadert volledige lading
   	Continu groen: Opladen voltooid
   	Snel rood knipperend: Accu en/of oplader is te warm/koud - Het opladen begint wanneer de accu en/of de oplader de juiste oplaadtemperatuur bereiken
   	Rood/groen knipperend: Beschadigde of defecte accu en/of oplader

2. Vakken
3. Snoer
4. Ventilatieroosters
5. Accucontacten
6. Ontgrendelknoppen
7. Brandstofmeterknop
8. Brandstofmeter
9. Indicator snel opladen-geschikte accu

SYMBOLISERING

	Volt
	Gelijkstroom
	Wisselstroom
	Dubbel geïsoleerd
BFP	Terugstroombeveiligd
	Hertz
	Ampère

ACCUGEBRUIK

Brandstofmeter
Vergeleken met NiCd-accu's leveren MILWAUKEE Li-Ion-accu's gedurende hun hele gebruiksduur een constant vermogen. Het gereedschap zal tijdens gebruik geen langzaam, geleidelijk vermogensverlies ondervinden.

Gebruik de brandstofmeter om de resterende gebruiksduur van de accu te bepalen. Druk op de brandstofmeterknop om de lampjes weer te geven. De brandstofmeter licht 2-3 seconden op. Om het einde van de ontlading aan te geven, knippert 1 lampje op de brandstofmeter snel gedurende 2-3 seconden en werkt het gereedschap niet meer. Laad de accu op. Een afwisselend knipperpatroon geeft aan dat er een fout of oververhitting is opgetreden. Laat de accu afkoelen en plaats hem terug. Als het patroon aanhoudt, neem dan contact op met een MILWAUKEE-servicepunt. Als de brandstofmeter niet lijkt te werken, plaats de accu dan op de oplader en laad deze indien nodig op.
Direct na gebruik van de accu kan de brandstofmeter een lagere lading weergeven dan wanneer deze een paar minuten later wordt gecontroleerd. De accucellen "herstellen" een deel van hun lading na rust.

Accubeveiliging
Om zichzelf te beschermen tegen schade en de levensduur te verlengen, bewaakt het intelligente circuit van de accu de stroomafname en de temperatuur. In situaties met extreem hoog draaimoment, vastlopen, blokkeren en kortsluiting schakelt de accu het gereedschap uit als de stroomafname te hoog wordt. Alle lampjes van de brandstofmeter knipperen. Laat de trekker los en start opnieuw.
Onder extreme omstandigheden kan de interne temperatuur van de accu te hoog worden. Als dit gebeurt, knipperen de brandstofmeterlampjes in een afwisselend patroon en werkt het product niet meer. Laat de accu afkoelen.

Gebruik bij koud weer
MILWAUKEE Li-Ion-accu's zijn ontworpen om te werken bij temperaturen onder het vriespunt. Wanneer de accu te koud is, moet deze mogelijk opwarmen voor normaal gebruik. Plaats de accu op een product en gebruik het product in een lichte toepassing.
Het kan korte tijd "zoemen" totdat het opwarmt. Wanneer het zoemen stopt, gebruikt u het gereedschap normaal.

Transport
De voorschriften met betrekking tot het transport van Li-Ion-accu's worden beïnvloed door de vraag of de accu wordt vervoerd in een persoonlijk voertuig of wordt aangeboden voor verzending via een commerciële vervoerder. Verzending van Li-Ion-accu's altijd in overeenstemming met de huidige voorschriften die van toepassing zijn op de gekozen wijze van transport (bijv. over land, door de lucht, over zee). Neem bij twijfel contact op met MILWAUKEE, de vervoerder of een andere getrainde professional op het gebied van gevaarlijke goederen om de toepasselijke voorschriften te bepalen.
Het persoonlijke transport van Li-Ion-accu's is toegestaan indien dit gebeurt in overeenstemming met deze waarschuwingen en instructies. Wanneer Li-Ion-accu's worden verzonden met een commerciële vervoerder, worden ze verzonden onder classificatie UN 3480 (alleen accu) of UN 3481 (accu's die zijn opgenomen in of verpakt met apparatuur). De juiste verpakkings-, etiketterings-, markerings- en documentatievereisten zijn over het algemeen afhankelijk van de vraag of de betreffende accu's een vermogen hebben van meer of minder dan 100 Wh. Vaak zijn Li-Ion-accu's met een vermogen van 100 Wh of minder "uitgezonderd" van bepaalde transportvoorschriften. In de VS kunnen producten die over land worden verzonden, "uitgezonderd" zijn van bepaalde voorschriften voor het transport van gevaarlijke stoffen als ze minder dan 300 Wh zijn.

Om het risico op letsel of explosie te verminderen, mag u een accu nooit verbranden of verbranden, zelfs niet als deze beschadigd, leeg of volledig ontladen is. Bij verbranding ontstaan giftige dampen en materialen.

WERKING VAN DE LADER

Laad alleen MILWAUKEE M18™ Li-Ion-accu's op in deze MILWAUKEE Li-Ion-lader. Andere soorten accu's kunnen leiden tot persoonlijk letsel en schade.

Wanneer de accu opladen met deze MILWAUKEE-lader
Verwijder de accu uit het product om op te laden wanneer dit voor u en uw werk gelegen komt. MILWAUKEE-accu's ontwikkelen geen "geheugen" wanneer ze worden opgeladen na slechts een gedeeltelijke ontlading. Het is niet nodig om de accu leeg te maken voordat u deze op de lader plaatst.

• Gebruik de brandstofmeter om te bepalen wanneer u uw MILWAUKEE Li-Ion-accu moet opladen.
• De lading van de accu kan worden "bijgevuld" voordat u aan een grote klus of lange dag gebruik begint.
• De enige keer dat het nodig is om de MILWAUKEE Li-Ion-accu op te laden, is wanneer de accu het einde van zijn lading heeft bereikt. Om het einde van de lading aan te geven, zal de stroomtoevoer naar het product snel afnemen, waardoor er voldoende stroom is om de bewerking te voltooien. Laad de accu naar behoefte op.

De accu opladen
Lijn de accu uit met de houder en schuif de accu zo ver mogelijk in de lader. Het rode lampje gaat branden en knippert snel (accu of lader is te warm of te koud), knippert langzaam (communicatie tussen accu en lader) of brandt continu (accu wordt opgeladen).

• De oplaadtijd is afhankelijk van de capaciteit van de accu. Zwaar gebruikte accu's kunnen er langer over doen om volledig op te laden.
• Op M18™-accu's worden de brandstofmeterlampjes weergegeven terwijl de accu wordt opgeladen, wat aangeeft hoe vol de accu is. De brandstofmeter gaat uit wanneer het opladen is voltooid.
• Nadat het opladen is voltooid, gaat het continu groene lampje branden.
• De lader houdt de accu volledig opgeladen als deze op de lader wordt gelaten. De lichtindicator is hetzelfde als bij normaal opladen.
• De volgende accu die in de lader wordt geplaatst, begint met opladen wanneer de vorige accu volledig is opgeladen.
• Als de lichtindicator rood en groen knippert of niet aangaat, controleer dan of de accu volledig in de houder is geplaatst. Verwijder de accu en plaats deze opnieuw. Als het probleem aanhoudt, verwijder dan de accu('s) en trek de stekker van de lader gedurende ten minste 2 minuten uit het stopcontact. Steek na 2 minuten de stekker van de lader weer in het stopcontact en plaats de accu. Als het probleem aanhoudt, neem dan contact op met een MILWAUKEE-servicefaciliteit.

Een hete of koude accu opladen
De lader heeft geavanceerde elektronica die de laadsnelheid aanpast op basis van de accutemperatuur. Hete of koude accu's kunnen er langer over doen om op te laden. Wanneer de temperatuur van de accu buiten het normale laadbereik ligt, knippert het rode lampje en wordt de accu niet opgeladen. Zodra de accu zich binnen het aanvaardbare bereik bevindt, vindt normaal opladen plaats en brandt het rode lampje continu. Dit optimaliseert de oplaadtijd en de levensduur van de accu.

De lader van stroom voorzien met een omvormer of generator
De lader werkt met de meeste 120-127 V-generatoren en -omvormers met een vermogen van 500 watt of hoger.

Aan de muur monteren
Gebruik de muurmontagegidsen om de ophangpunten te markeren.

ONDERHOUD

Om het risico op brand, persoonlijk letsel en schade aan het product als gevolg van kortsluiting te verminderen, mag u een gereedschap, accu of lader nooit in een vloeistof dompelen of een vloeistof erin laten stromen. Corrosieve of geleidende vloeistoffen, zoals zeewater, bepaalde industriële chemicaliën en bleekmiddel of producten die bleekmiddel bevatten, enz., kunnen kortsluiting veroorzaken.
Haal altijd de stekker van de lader uit het stopcontact en verwijder de accu uit de lader voordat u onderhoud uitvoert. Demonteer nooit de accu of lader. Neem contact op met een MILWAUKEE-servicefaciliteit voor ALLE reparaties.
Stel accu's, laders of gereedschappen niet bloot aan vloeistoffen, water of regen, en laat ze niet nat worden. Dit kan het gereedschap, de lader en/of de accu beschadigen. Verwijder stof en vuil van gereedschaps-, lader- en accuventilatieopeningen en elektrische contacten door te stofzuigen of te borstelen. Reinig de behuizingen met een vochtige, zeepachtige doek, waarbij u alle elektrische contacten vermijdt. Bepaalde reinigers en oplosmiddelen, zoals benzine, terpentine, lakverdunner, verfverdunner, bleekmiddel, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten, zijn schadelijk voor kunststoffen en andere geïsoleerde onderdelen; plastic behuizingen worden bros en barsten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van accu's, laders of gereedschappen.

Opslag
Over het algemeen is het het beste om laders los te koppelen en accu's te verwijderen wanneer ze niet in gebruik zijn, maar er zal geen schade aan de accu optreden. Bewaar bij kamertemperatuur, uit de buurt van vocht. Bewaar accu's rechtop. Niet opslaan op vochtige plaatsen waar corrosie van aansluitingen kan optreden. Opslag bij hoge temperaturen (meer dan 49 °C) gedurende lange perioden kan leiden tot permanent capaciteitsverlies voor elke accu. Opladen voor gebruik na langdurige opslag.

Reparaties
Geen onderhoudbare onderdelen.

SERVICE - VERENIGDE STATEN

1-800-SAWDUST (1.800.729.3878)
Maandag-vrijdag, 7:00 AM - 6:30 PM CST of bezoek www.milwaukeetool.com
Neem contact op met Corporate After Sales Service Technical Support met technische vragen, service-/reparatievragen of garantievragen.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw gereedschapaankopen te ontvangen.

SERVICE - CANADA

Milwaukee Tool (Canada) Ltd 1.877.948.2360
Maandag-vrijdag, 7:00 AM - 4:30 PM CST of bezoek www.milwaukeetool.ca

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BEWAAR DEZE INSTRUCTIES

Om het risico op letsel te verminderen, moet de gebruiker de bedieningshandleiding lezen en begrijpen.
Nieuwe batterijen moeten voor het eerste gebruik worden opgeladen.

LEES EN BEGRIJP ALLE INSTRUCTIES. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

1. BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor de MILWAUKEE Li-Ion-lader en MILWAUKEE Li-Ion-batterijen.
2. Lees, voordat u de batterij en oplader gebruikt, deze bedieningshandleiding, de bedieningshandleiding van het gereedschap en alle labels op de batterij, de oplader en het gereedschap.
3.
   Gebruik uitsluitend MILWAUKEE Li-Ion-batterijen op aanbevolen MILWAUKEE Li-Ion-producten (d.w.z. M18™-batterijen met M18™-oplader/gereedschap, M12™-batterijen met M12™-oplader/gereedschap). Gebruik geen vervalste batterijen, batterijen van de aftermarket of "namaakbatterijen" of opladers. Andere batterijtypen kunnen exploderen. Sluit een batterij niet aan op een stekker of sigarettenaansteker van een auto.
4. Houd batterijen buiten bereik van kinderen.
5. Vermijd gevaarlijke omgevingen. Stel niet bloot aan of laad niet op in regen, vocht, sneeuw, vochtige of natte locaties. Gebruik de batterij of oplader niet in de buurt van explosieve atmosferen (gasvormige dampen, stof of ontvlambare materialen). Er kunnen vonken ontstaan bij het plaatsen of verwijderen van de batterij, waardoor er mogelijk brand ontstaat.
6. Laad alleen op in een goed geventileerde ruimte en binnen het aanbevolen bereik voor de omgevingstemperatuur tijdens het opladen. Blokkeer de ventilatieopeningen niet; houd ze vrij voor een goede ventilatie. Rook niet en houd geen open vuur in de buurt van een batterij die wordt opgeladen. Er kunnen geventileerde gassen exploderen.
7. Onderhoud het snoer van de oplader. Trek aan de stekker en niet aan het snoer om de stekker uit het stopcontact te halen. Draag de oplader nooit aan het snoer. Houd het snoer uit de buurt van hitte, olie en scherpe randen. Zorg ervoor dat er niet op het snoer wordt getrapt, dat er niet over wordt gestruikeld, dat het niet wordt beschadigd of belast. Gebruik de oplader niet met een beschadigd snoer of stekker. Vervang beschadigde snoeren onmiddellijk.
8. Vermijd waar mogelijk het gebruik van een verlengsnoer. Gebruik, indien onvermijdelijk, een verlengsnoer in goede elektrische staat met de juiste draaddikte en lengte voor de stroomsterkte van de oplader. De grootte en vorm van de pinnen moeten overeenkomen met de pinnen op het snoer van de oplader.
9. Oplader is ALLEEN geschikt voor 120-127 V AC. De oplader moet in een geschikt stopcontact worden gestoken.
10. Gebruik alleen aanbevolen hulpstukken.
11. Haal de stekker van de oplader uit het stopcontact en verwijder de batterijen als deze niet in gebruik is.
12. Haal altijd de stekker van de oplader uit het stopcontact voordat u reinigt of onderhoud pleegt. Laat geen water in de AC/DC-stekker stromen. Gebruik een aardlekschakelaar (GFCI) om schokrisico's te verminderen.
13. Verbrand, veras of stel batterijen niet bloot aan vuur of extreme temperaturen boven 130 °C (265 °F). Batterijen kunnen exploderen. Er ontstaan giftige dampen en materialen wanneer batterijen worden verbrand.
14. Plet, laat vallen, versnipper, modificeer of beschadig de batterij niet. Houd batterijen altijd veilig vast tijdens het transport. Gebruik geen batterij die een scherpe klap heeft gekregen, is gevallen, is overreden of op enigerlei wijze is beschadigd (bijv. doorboord met een spijker, geraakt met een hamer, er op getrapt, bij een auto-ongeluk). Gebruik of laad geen batterijen op die beschadigd of opgezwollen lijken, of die niet goed functioneren. Beschadigde of gemodificeerde batterijen kunnen onvoorspelbaar gedrag vertonen.

15. Demonteer of probeer geen batterijen of opladers te repareren. Er zijn geen interne onderdelen die kunnen worden gerepareerd. Breng batterijen/opladers die beschadigd of kapot zijn of die moeten worden gerepareerd naar een MILWAUKEE-servicepunt om de veiligheid van het product te waarborgen.
16. Batterijchemicaliën veroorzaken ernstige brandwonden. Laat nooit contact met de huid, ogen of mond toe. Als een beschadigde batterij batterijchemicaliën lekt, gebruik dan rubberen of neopreen handschoenen om deze weg te gooien. Als de huid is blootgesteld aan batterijvloeistoffen, was dan met water en zeep en spoel af met azijn. Als de ogen zijn blootgesteld aan batterijchemicaliën, spoel dan onmiddellijk 20 minuten met water en zoek medische hulp.
17. Maak geen kortsluiting. Een batterijpakket met kortsluiting kan brand, persoonlijk letsel en schade aan het product veroorzaken. Er ontstaat kortsluiting in een batterijpakket als een metalen voorwerp een verbinding maakt tussen de positieve en negatieve contacten op het batterijpakket. Plaats een batterijpakket niet in de buurt van iets dat kortsluiting kan veroorzaken (bijv. munten, sleutels, spijkers of kleine metalen voorwerpen in een zak, gereedschapskist of lade).
18. Laat geen vloeistoffen in het batterijpakket stromen. Corrosieve of geleidende vloeistoffen, zoals zeewater, bepaalde industriële chemicaliën en bleekmiddel of producten die bleekmiddel bevatten, enz., kunnen kortsluiting veroorzaken. Gebruik geen batterijpakketten die zijn blootgesteld aan dit soort vloeistoffen.
19. Batterijpakketten die zijn gemarkeerd als bestendig, zijn geschikt voor omgevingen waar incidenteel contact met of blootstelling aan oliën, vetten en oplosmiddelen kan voorkomen. Deze pakketten zijn niet bestand tegen zuren of andere corrosieve chemicaliën. Dompel de batterij nooit onder en laat er nooit vloeistoffen in doordringen.
20. Gebruik altijd een zijhandgreep bij gebruik van een HIGH OUTPUT- of HIGH DEMAND-batterijpakket van 6,0 Ah of hoger; het uitgangskoppel van sommige gereedschappen kan toenemen. Als uw boormachine/schroevendraaier niet met een zijhandgreep is geleverd, gaat u naar de MILWAUKEE TOOL-website voor de juiste accessoirehandgreep.
21. Bewaar het batterijpakket en de oplader op een koele, droge plaats. Bewaar het niet op plaatsen waar de temperatuur hoger kan zijn dan 50 °C (120 °F), zoals in direct zonlicht, in een voertuig of in een metalen gebouw in de zomer.
22. Verzend Li-Ion-batterijen altijd in overeenstemming met de geldende voorschriften voor de gekozen wijze van transport (bijv. over land, door de lucht, over zee). Neem bij twijfel contact op met MILWAUKEE, de vervoerder of een andere opgeleide professional op het gebied van gevaarlijke goederen om de toepasselijke voorschriften te bepalen.
23. Onderhoud etiketten en naamplaten. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met een MILWAUKEE-servicepunt voor een vervanging.

SPECIFICATIES

Cat.nr. 48-59-1802
Ingangsvoltage 120-127 AC
Maximale ingangsstroom 5,5 AC
Uitgangsvoltage 18 DC
Maximale uitgangsstroom 6 DC
Aanbevolen omgevingstemperatuur
Tijdens het opladen 40 °F tot 104 °F (5 °C à 40 °C)
M18 ™ Li-Ion-batterijpakketten 18 V DC
