Milwaukee 48-59-1807 Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES EN BEGRIJP ALLE INSTRUCTIES. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

1. BEWAAR DEZE INSTRUCTIES - Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor de MILWAUKEE Li-Ion-lader en MILWAUKEE Li-Ion-accu's.
2. Lees voor gebruik van de accu en oplader deze gebruiksaanwijzing, de gebruiksaanwijzing van het gereedschap en alle etiketten op de accu, oplader en het gereedschap.
3.
   Gebruik MILWAUKEE Li-Ion-accu's alleen op de aanbevolen MILWAUKEE Li-Ion-producten (d.w.z. M18™-accu's met M18™-lader/gereedschap, M12™-accu's met M12™-lader/gereedschap). Gebruik geen namaak-, aftermarket- of "knockoff"-accu's of -laders. Andere soorten accu's kunnen exploderen. Sluit geen accu aan op een stekker van een stroomvoorziening of een sigarettenaansteker in de auto.
4. Houd accu's buiten bereik van kinderen.
5. Vermijd gevaarlijke omgevingen. Niet blootstellen aan of opladen in regen, vocht, sneeuw, vochtige of natte locaties. Gebruik de accu of oplader niet in de buurt van explosieve omgevingen (gasvormige dampen, stof of ontvlambare materialen). Er kunnen vonken ontstaan bij het plaatsen of verwijderen van de accu, wat mogelijk brand kan veroorzaken.
6. Alleen opladen in een goed geventileerde ruimte en binnen het aanbevolen bereik van de omgevingstemperatuur voor het opladen. Blokkeer geen ventilatieopeningen; houd ze vrij voor een goede ventilatie. Niet roken en geen open vuur in de buurt van een accu die wordt opgeladen. Afgevoerde gassen kunnen exploderen.
7. Onderhoud het snoer van de oplader. Trek aan de stekker en niet aan het snoer om de stekker uit het stopcontact te halen. Draag de oplader nooit aan het snoer. Houd het snoer uit de buurt van hitte, olie en scherpe randen. Zorg ervoor dat er niet op het snoer wordt getrapt, erover wordt gestruikeld, het wordt beschadigd of belast. Gebruik de oplader niet met een beschadigd snoer of stekker. Vervang beschadigde snoeren onmiddellijk.
8. Vermijd indien mogelijk het gebruik van een verlengsnoer. Gebruik, indien onvermijdelijk, een verlengsnoer in goede elektrische staat met de juiste draaddikte en lengte voor de stroomsterkte van de oplader. De grootte en vorm van de pennen moeten overeenkomen met de pennen op het snoer van de oplader.
9. De oplader is ALLEEN geschikt voor 120 V AC. De oplader moet in een geschikt stopcontact worden gestoken.
10. Gebruik alleen aanbevolen hulpstukken.
11. Haal de stekker van de oplader uit het stopcontact en verwijder de accu's als deze niet in gebruik zijn.
12. Haal altijd de stekker van de oplader uit het stopcontact voor het schoonmaken of onderhoud. Zorg ervoor dat er geen water in de AC/DC-stekker stroomt. Gebruik een aardlekschakelaar (GFCI) om het risico op schokken te verminderen.
13. Accu's niet verbranden, verassen of blootstellen aan vuur of hoge temperaturen boven 265°F (130°C). Accu's kunnen exploderen. Er komen giftige dampen en materialen vrij wanneer accu's worden verbrand.
14. Accu niet pletten, laten vallen, versnipperen, wijzigen of beschadigen. Bewaar accu's altijd veilig tijdens transport. Gebruik geen accu die een scherpe klap heeft gekregen, is gevallen, is overreden of op een andere manier is beschadigd (bijv. doorboord met een spijker, geraakt met een hamer, er op getrapt, betrokken bij een auto-ongeluk). Gebruik of laad geen accu's op die beschadigd of opgezwollen lijken of niet goed functioneren. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen.
15. Accu's of laders niet uit elkaar halen of proberen te repareren. Geen interne onderdelen die kunnen worden gerepareerd. Breng accu's/laders die beschadigd, kapot of gerepareerd moeten worden naar een MILWAUKEE-servicecentrum om de veiligheid van het product te waarborgen.
16. Accuchemicaliën veroorzaken ernstige brandwonden. Zorg er altijd voor dat ze niet in contact komen met de huid, ogen of mond. Als een beschadigde accu accuchemicaliën lekt, gebruik dan rubberen of neopreen handschoenen om deze weg te gooien. Als de huid wordt blootgesteld aan accuvloeistoffen, was dan met water en zeep en spoel na met azijn. Als de ogen worden blootgesteld aan accuchemicaliën, spoel dan onmiddellijk 20 minuten met water en zoek medische hulp.
17. Geen kortsluiting veroorzaken. Een accu met kortsluiting kan brand, persoonlijk letsel en schade aan het product veroorzaken. Er ontstaat kortsluiting in een accupack als een metalen voorwerp een verbinding maakt tussen de positieve en negatieve contacten op het accupack. Plaats een accupack niet in de buurt van voorwerpen die kortsluiting kunnen veroorzaken (bijv. munten, sleutels, spijkers of kleine metalen voorwerpen in een zak, gereedschapskist of lade).
18. Zorg ervoor dat er geen vloeistoffen in het accupack terechtkomen. Corrosieve of geleidende vloeistoffen, zoals zeewater, bepaalde industriële chemicaliën en bleekmiddel of producten die bleekmiddel bevatten, enz., kunnen kortsluiting veroorzaken. Gebruik geen accupacks die aan dit soort vloeistoffen zijn blootgesteld.
19. Accupacks die gemarkeerd zijn als bestendig zijn geschikt voor omgevingen waar incidenteel contact met of blootstelling aan oliën, vetten en oplosmiddelen kan voorkomen. Deze packs zijn niet bestand tegen zuren of andere corrosieve chemicaliën. Dompel het accupack nooit onder en zorg ervoor dat er geen vloeistoffen in het accupack terechtkomen.
20. Gebruik altijd een zijhandgreep bij gebruik van een HIGH OUTPUT- of HIGH DEMAND-accupack van 6,0 Ah of hoger; het uitgangskoppel van sommige gereedschappen kan toenemen. Als uw boormachine/schroevendraaier niet met een zijhandgreep is geleverd, gaat u naar de MILWAUKEE TOOL-website voor de juiste accessoirehandgreep.
21. Bewaar het accupack en de oplader op een koele, droge plaats. Niet opslaan op plaatsen waar de temperatuur hoger kan zijn dan 120°F (50°C), zoals in direct zonlicht, een voertuig of een metalen gebouw in de zomer.
22. Verzend Li-Ion-accu's altijd in overeenstemming met de huidige voorschriften voor de gekozen wijze van vervoer (bijv. over land, door de lucht, over zee). Neem bij twijfel contact op met MILWAUKEE, de vervoerder of een andere getrainde professional op het gebied van gevaarlijke goederen om de toepasselijke voorschriften te bepalen.
23. Niet verticaal in voertuigen monteren. Er kan schade ontstaan aan de accu of lader. Zie de instructies op de productpagina van de PACKOUT™ montageplaat (48-22-8485) op www.milwaukeetool.com.
24. Onderhoud de labels en naamplaten. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met een MILWAUKEE-servicecentrum voor een vervanging.

SPECIFICATIES

SYMBOOLVERKLARING

	Volt
	Gelijkstroom
	Wisselstroom
	Dubbel geïsoleerd
	Accu's correct recyclen
	Terugvoeding beschermd
	Hertz
	Ampère
	UL-keurmerk voor Canada en de VS

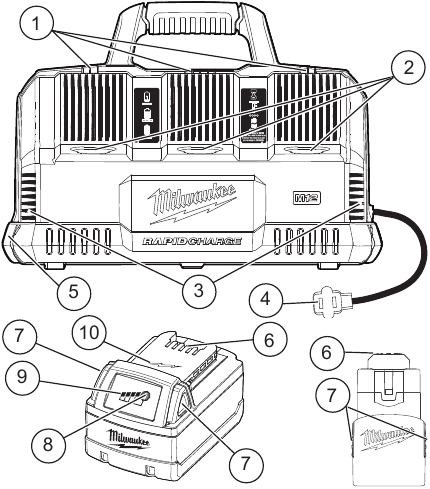

FUNCTIONELE BESCHRIJVING

1. Indicatielampjes op de lader:

   	Continu rood: Opladen
   	Langzaam groen knipperend: Nadert volledige lading
   	Continu groen: Opladen is voltooid
   	Snel rood knipperend: Accu en/of oplader is te warm/koud - Het opladen begint wanneer de accu en/of oplader de juiste oplaadtemperatuur bereiken
   	Langzaam rood knipperend: Opladen van de accu is in behandeling - Het opladen begint wanneer het eerste pack volledig is opgeladen
   	Rood/groen knipperend: Beschadigd of defect accupack en/of oplader

2. Vakken (12 V aan de voorkant, 18 V aan de achterkant)
3. Ventilatieopeningen
4. Snoer met doorlusstekker
5. Geleiders voor wandmontage
6. Accucontacten
7. Ontgrendelingsknoppen
8. Brandstofmeterknop
9. Brandstofmeter
10. Indicator voor pack met snellaadfunctie

ACCUWERKING

Brandstofmeter

In vergelijking met NiCd-accupakketten leveren MILWAUKEE Li-Ion-accupakketten gedurende de hele gebruiksduur een vermogen dat niet afneemt. Het gereedschap zal tijdens het gebruik geen langzaam, geleidelijk verlies van vermogen ondervinden.
Gebruik de brandstofmeter om de resterende gebruiksduur van het accupakket te bepalen. Druk op de knop van de brandstofmeter om de lampjes weer te geven. De brandstofmeter licht 2-3 seconden op. Om het einde van de ontlading aan te geven, knippert 1 lampje op de brandstofmeter snel gedurende 2-3 seconden en werkt het gereedschap niet meer. Laad het accupakket op. Een afwisselend knipperpatroon geeft aan dat er een fout of oververhitting is opgetreden. Laat het accupakket afkoelen en plaats het terug. Als het patroon aanhoudt, neem dan contact op met een MILWAUKEE-servicefaciliteit. Als de brandstofmeter niet lijkt te werken, plaats het accupakket dan op de oplader en laad het indien nodig op. Direct na gebruik van het accupakket kan de brandstofmeter een lagere lading aangeven dan wanneer deze enkele minuten later wordt gecontroleerd. De accucellen "herstellen" een deel van hun lading na rust.

Bescherming van het accupakket

Om zichzelf te beschermen tegen schade en de levensduur te verlengen, bewaakt het intelligente circuit van het accupakket de stroomafname en de temperatuur. In situaties met extreem hoog koppel, vastlopen, afslaan en kortsluiting, schakelt het accupakket het gereedschap uit als de stroomafname te hoog wordt. Alle lampjes van de brandstofmeter knipperen. Laat de schakelaar los en start opnieuw op.
Onder extreme omstandigheden kan de interne temperatuur van de accu te hoog worden. Als dit gebeurt, knipperen de lampjes van de brandstofmeter in een afwisselend patroon en werkt het product niet meer. Laat de accu afkoelen.

Werking bij koud weer

MILWAUKEE Li-Ion-accupakketten zijn ontworpen om te werken bij temperaturen onder het vriespunt. Wanneer het accupakket te koud is, kan het nodig zijn om op te warmen voor normaal gebruik. Plaats de accu op een product en gebruik het product in een lichte toepassing.
Het kan korte tijd "zoemen" totdat het opwarmt. Wanneer het zoemen stopt, gebruikt u het gereedschap normaal.

Transport

De voorschriften met betrekking tot het transport van Li-Ion-batterijen worden beïnvloed door de vraag of de batterij wordt vervoerd in een persoonlijk voertuig of wordt aangeboden voor verzending via een commerciële vervoerder. Verzenden Li-Ion-batterijen altijd in overeenstemming met de huidige voorschriften die van toepassing zijn op de gekozen wijze van transport (bijv. over land, door de lucht, over zee). Neem bij twijfel contact op met MILWAUKEE, de vervoerder of een andere getrainde professional op het gebied van gevaarlijke goederen om de toepasselijke voorschriften te bepalen.
Het persoonlijke transport van Li-Ion-accupakketten is toegestaan wanneer dit gebeurt in overeenstemming met deze waarschuwingen en instructies. Wanneer Li-Ion-batterijen worden verzonden met een commerciële vervoerder, worden ze verzonden onder classificatie UN 3480 (alleen batterij) of UN 3481 (batterijen in of verpakt met apparatuur). De juiste vereisten voor verpakking, etikettering, markering en documentatie zijn over het algemeen afhankelijk van de vraag of de betreffende batterijen een vermogen hebben van meer dan of minder dan 100 Wh. Vaak zijn Li-Ion-batterijen met een vermogen van 100 Wh of minder "uitgezonderd" van bepaalde verzendvoorschriften. In de VS kunnen producten die via grondtransport worden verzonden, "uitgezonderd" zijn van bepaalde voorschriften voor het verzenden van gevaarlijke stoffen als ze minder dan 300 Wh zijn.

Om het risico op letsel of explosie te verminderen, mag u een accupakket nooit verbranden of verbranden, zelfs niet als het beschadigd, leeg of volledig ontladen is. Bij verbranding komen giftige dampen en materialen vrij.

LADER WERKING

Laad alleen MILWAUKEE M18™- en M12™-Li-Ion-accu's op in deze MILWAUKEE Li-Ion-lader. Andere soorten accu's kunnen persoonlijk letsel en schade veroorzaken.

Wanneer moet u het accupakket opladen met deze MILWAUKEE-lader

Verwijder het accupakket van het product om op te laden wanneer het u en uw werk goed uitkomt. MILWAUKEE-accu's ontwikkelen geen "geheugen" wanneer ze worden opgeladen na slechts een gedeeltelijke ontlading. Het is niet nodig om het accupakket leeg te laten lopen voordat u het op de lader plaatst.

• Gebruik de brandstofmeter om te bepalen wanneer u uw MILWAUKEE Li-Ion-accupakket moet opladen.
• De lading van het accupakket kan worden "bijgevuld" voordat u aan een grote klus of een lange dag begint.
• De enige keer dat het nodig is om het MILWAUKEE Li-Ion-accupakket op te laden is wanneer het accupakket het einde van zijn lading heeft bereikt. Om het einde van de lading aan te geven, zal het vermogen van het product snel afnemen, waardoor er voldoende vermogen is om de bewerking te voltooien. Laad het accupakket naar behoefte op.

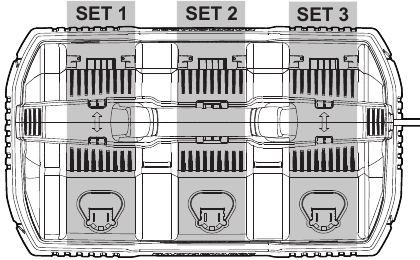

Het accupakket opladen

Lijn het accupakket uit met de opening en schuif het accupakket zo ver mogelijk in de lader. Het rode lampje gaat branden, knippert snel (accupakket of lader is te warm of koud), knippert langzaam (communicatie tussen accupakket en lader) of brandt continu (accupakket wordt opgeladen).

• De 48-59-1807 laadt maximaal drie accupakketten tegelijk op, één in elk van de drie M12/M18-sets. Het eerste accupakket dat in elke laderset wordt geladen, wordt als eerste opgeladen. Het tweede accupakket dat in de laderset wordt geplaatst, begint met opladen wanneer het eerste geplaatste accupakket volledig is opgeladen.

• De oplaadtijd is afhankelijk van de capaciteit van het accupakket. Zwaar gebruikte accu's kunnen er langer over doen om volledig op te laden.
• Op M18™-accupakketten worden de lampjes van de brandstofmeter weergegeven terwijl het accupakket wordt opgeladen, wat aangeeft hoe vol het accupakket is. De brandstofmeter wordt uitgeschakeld wanneer het opladen is voltooid.
• Nadat het opladen is voltooid, gaat het continue groene lampje branden.
• De lader houdt het accupakket volledig opgeladen als het op de lader blijft staan. De lichtindicator is hetzelfde als bij normaal opladen.
• Het volgende accupakket dat in de lader wordt geplaatst, begint met opladen wanneer het vorige accupakket volledig is opgeladen.
• Als de lichtindicator rood en groen knippert of niet aangaat, controleer dan of het accupakket volledig in de opening is geplaatst. Verwijder het accupakket en plaats het terug. Als het probleem aanhoudt, verwijder dan het/de accupakket(ten) en trek de stekker van de lader gedurende minstens 2 minuten uit het stopcontact. Sluit de lader na 2 minuten weer aan en plaats het accupakket. Als het probleem aanhoudt, neem dan contact op met een MILWAUKEE-servicefaciliteit.

Een heet of koud accupakket opladen

De lader heeft geavanceerde elektronica die de laadsnelheid aanpast op basis van de accutemperatuur. Hete of koude accu's kunnen er langer over doen om op te laden. Wanneer de temperatuur van het accupakket buiten het normale laadbereik ligt, knippert het rode lampje en wordt de accu niet opgeladen. Zodra het accupakket zich binnen het acceptabele bereik bevindt, zal het normaal opladen plaatsvinden en zal het rode lampje continu branden. Dit optimaliseert de laadtijd en de levensduur van de accu.

De lader voeden met een omvormer of generator

De lader werkt met de meeste generatoren en omvormers met een vermogen van 600 watt of hoger.

Aan de muur bevestigen

Gebruik de wandmontagegeleiders om de ophangpunten te markeren.

ONDERHOUD

Om het risico op brand, persoonlijk letsel en productschade als gevolg van kortsluiting te verminderen, mag u een gereedschap, accupakket of lader nooit onderdompelen in vloeistof en mag u geen vloeistof erin laten stromen. Corrosieve of geleidende vloeistoffen, zoals zeewater, bepaalde industriële chemicaliën en bleekmiddel of bleekmiddelhoudende producten, enz., kunnen kortsluiting veroorzaken.
Trek altijd de stekker van de lader uit het stopcontact en verwijder de accu uit de lader voordat u onderhoud uitvoert. Demonteer de accu of lader nooit. Neem contact op met een MILWAUKEE-servicefaciliteit voor ALLE reparaties.
Stel accupakketten, opladers of gereedschappen niet bloot aan vloeistoffen, water of regen en laat ze niet nat worden. Dit kan het gereedschap, de oplader en/of het accupakket beschadigen. Verwijder stof en vuil uit de ventilatieopeningen van het gereedschap, de oplader en de accu en de elektrische contacten door te stofzuigen of te borstelen. Reinig de behuizingen met een vochtige, zeepachtige doek, waarbij u alle elektrische contacten vermijdt. Bepaalde reinigingsmiddelen en oplosmiddelen, zoals benzine, terpentine, lakverdunner, verfverdunner, bleekmiddel, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke schoonmaakmiddelen die ammoniak bevatten, zijn schadelijk voor kunststoffen en andere geïsoleerde onderdelen; plastic behuizingen worden broos en barsten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van accu's, opladers of gereedschappen.

Opslag

Als algemene regel geldt dat het het beste is om opladers los te koppelen en accupakketten te verwijderen wanneer ze niet in gebruik zijn, maar er zal geen schade aan het accupakket optreden. Bewaren bij kamertemperatuur, uit de buurt van vocht. Accu's rechtop bewaren. Niet bewaren op vochtige plaatsen waar corrosie van de aansluitingen kan optreden. Langdurige opslag bij hoge temperaturen (meer dan 49 °C) kan leiden tot permanent capaciteitsverlies voor elke accu. Opladen voor gebruik na langdurige opslag.

Reparaties

Geen te onderhouden onderdelen.

SERVICE

VERENIGDE STATEN
1-800-SAWDUST (1.800.729.3878)
Maandag-vrijdag, 7:00 AM - 6:30 PM CST
of bezoek www.milwaukeetool.com
Neem contact op met Corporate After Sales Service Technical Support met technische, service-/reparatie- of garantievragen.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen te ontvangen over uw aankoop van gereedschap.

CANADA
Milwaukee Tool (Canada) Ltd
1.877.948.2360
Maandag-vrijdag, 7:00 AM - 4:30 PM CST
of bezoek www.milwaukeetool.ca
