Milwaukee M12 48-11-2401 Handleiding

SYMBOOLVERKLARING

V	Volt
	Gelijkstroom
	Wisselstroom
	Dubbel geïsoleerd
	Batterijen correct recyclen
BFP	Terugvoeding beschermd
	California Energy Commission
Hz	Hertz
A	Ampère
C US	UL-keurmerk voor Canada en de VS

SPECIFICATIES

Cat. nr.: 48-59-1204
Ingangsspanning: 120 AC
Max. ingangsstroom: 1,0 AC
Uitgangsspanning: 12 DC
Max. uitgangsstroom: 3,0 DC
Aanbevolen omgevingstemperatuur voor het opladen: 40 °F tot 105 °F
Batterij Cat. nr: 48-11-2401
Spanning: 12 DC
Batterij Cat. nr: 48-11-2402
Spanning: 12 DC
Batterij Cat. nr: 48-11-2420
Spanning: 12 DC
Batterij Cat. nr: 48-11-2430
Spanning: 12 DC
Batterij Cat. nr: 48-11-2440
Spanning: 12 DC
Batterij Cat. nr: 48-11-2460
Spanning: 12 DC

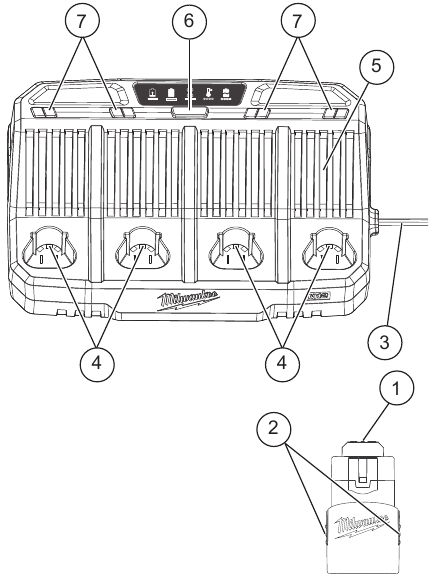

FUNCTIONELE BESCHRIJVING

1. Batterijcontacten
2. Ontgrendelknoppen
3. Snoer
4. Compartimenten
5. Ventilatieroosters
6. Skip-knop
7. Lichtindicatoren:

	Continu rood:	Opladen
	Continu groen:	Opladen is voltooid
	Snel knipperend rood:	Batterij is te warm/koud - Opladen begint wanneer de batterij de juiste oplaadtemperatuur heeft bereikt
	Langzaam knipperend rood:	Batterij opladen is in behandeling Opladen begint wanneer het eerste pakket volledig is opgeladen
	Knipperend rood/groen:	Beschadigde of defecte batterij

MILWAUKEE LI-ION ACCUPACKS

Om het risico op brand, persoonlijk letsel en schade aan het product als gevolg van kortsluiting te verminderen, mag u uw gereedschap, accupack of oplader nooit in een vloeistof dompelen of een vloeistof erin laten lopen. Corrosieve of geleidende vloeistoffen, zoals zeewater, bepaalde industriële chemicaliën en bleekmiddel of bleekmiddel bevattende producten, enz., kunnen kortsluiting veroorzaken.

Onderhoud en opslag
Stel uw accupack of snoerloze gereedschappen niet bloot aan water of regen, en laat ze niet nat worden. Dit kan het gereedschap en de accupack beschadigen. Gebruik geen olie of oplosmiddelen om uw accupack schoon te maken of te smeren. De plastic behuizing wordt broos en barst, waardoor er kans is op letsel.
Bewaar accupacks op kamertemperatuur en uit de buurt van vocht. Niet opslaan op vochtige plaatsen waar corrosie van de aansluitingen kan optreden. Net als bij andere accupacktypen kan permanent capaciteitsverlies optreden als het accupack lange tijd bij hoge temperaturen (meer dan 120 °F) wordt bewaard. MILWAUKEE Li-Ion accupacks behouden hun lading tijdens opslag langer dan andere accupacktypen. Laad na ongeveer een jaar opslag het accupack op zoals normaal.

Om het risico op letsel of explosie te verminderen, mag u een accupack nooit verbranden of verassen, zelfs niet als deze beschadigd, defect of volledig ontladen is. Bij verbranding ontstaan giftige dampen en materialen.

RBRC-batterijrecyclingzegels
De RBRC™-batterijrecyclingzegels (zie "Symboolverklaring") op uw gereedschapsaccupacks geven aan dat MILWAUKEE de recycling van dat accupack heeft geregeld met de Rechargeable Battery Recycling Corporation (RBRC). Retourneer de accupack aan het einde van de levensduur van uw accupack naar een MILWAUKEE-filiaal/servicecentrum of de dichtstbijzijnde deelnemende winkelier. Ga voor meer informatie naar de RBRC-website op www.rbrc.org.

MILWAUKEE LI-ION-OPLADER

Laad alleen MILWAUKEE M12™
Li-ionbatterijen op in deze MILWAUKEE Li-ion-oplader. Andere soorten batterijen kunnen persoonlijk letsel en schade veroorzaken.

Wanneer de accu opladen met deze MILWAUKEE-oplader
Verwijder de accu van het gereedschap om op te laden wanneer het u en uw klus uitkomt. MILWAUKEE-batterijen ontwikkelen geen "geheugen" wanneer ze worden opgeladen na slechts een gedeeltelijke ontlading. Het is niet nodig om de accu leeg te laten lopen voordat u deze op de oplader plaatst.

• Gebruik de brandstofmeter om te bepalen wanneer u uw MILWAUKEE Li-ionaccu moet opladen.
• U kunt de lading van uw accu "bijvullen" voordat u aan een grote klus of een lange dag gebruik begint.
• Het is alleen nodig om de MILWAUKEE Li-ionaccu op te laden wanneer de accu het einde van zijn lading heeft bereikt. Om het einde van de lading aan te geven, zal de stroomtoevoer naar het gereedschap snel afnemen, waardoor u net genoeg stroom hebt om een snede af te maken, een gat te boren of een bevestiger aan te brengen. Laad de accu naar behoefte op.

De accu opladen
Lijn de accu uit met de houder en schuif de accu zo ver mogelijk in de oplader. Het rode lampje gaat branden, ofwel snel knipperend (accu is te warm of te koud), langzaam knipperend (accu wacht tot een andere accu klaar is met opladen) of continu (accu wordt opgeladen).

• De 48-59-1204 laadt vier accu's op, achter elkaar, van links naar rechts.
• De volgende accu die in de oplader wordt geplaatst, begint met opladen wanneer de vorige accu volledig is opgeladen. Om een accu over te slaan en door te gaan naar de volgende, drukt u op de skip button.
• Een volledig ontladen accu met een interne temperatuur binnen het normale bereik wordt in ongeveer 30 tot 90 minuten opgeladen, afhankelijk van de accu.
• Zwaar gebruikte batterijen kunnen er langer over doen om volledig op te laden.
• Nadat het opladen is voltooid, gaat het continue groene lampje branden.
• Als het indicatielampje rood en groen knippert, controleer dan of de accu volledig in de houder is geplaatst. Verwijder de accu en plaats deze opnieuw. Als het lampje rood en groen blijft knipperen, verwijder dan de accu('s) en trek de stekker van de oplader gedurende minstens 2 minuten uit het stopcontact. Na 2 minuten steekt u de stekker van de oplader weer in het stopcontact en plaatst u de accu. Als het probleem aanhoudt, neem dan contact op met een MILWAUKEE-servicecentrum.
• Als het indicatielampje niet aangaat, controleer dan of de accu volledig in de houder is geplaatst. Verwijder de accu en plaats deze opnieuw. Als het indicatielampje nog steeds niet aangaat, verwijder dan de accu('s) en trek de stekker van de oplader gedurende minstens 2 minuten uit het stopcontact. Na 2 minuten steekt u de stekker van de oplader weer in het stopcontact en plaatst u de accu. Als het indicatielampje na deze pogingen nog steeds niet aangaat, neem dan contact op met een MILWAUKEE-servicecentrum.

Een warme of koude accu opladen
Het rood knipperende indicatielampje op de oplader geeft aan dat de temperatuur van de accu buiten het oplaadbereik ligt. Zodra de temperatuur van de accu binnen het acceptabele bereik ligt, vindt het normale opladen plaats en brandt het rode lampje continu. Het kan langer duren om warme of koude batterijen op te laden.

De oplader van stroom voorzien met een omvormer of generator
De oplader werkt met de meeste generatoren en omvormers met een vermogen van 300 watt of hoger.

Onderhoud en opslag
Bewaar uw oplader op een koele, droge plaats. Als algemene regel geldt dat het het beste is om acculaders uit het stopcontact te halen en batterijen te verwijderen wanneer ze niet in gebruik zijn. Er treedt echter geen schade aan de accu op als de oplader en de accu aangesloten blijven.

Reparaties
De oplader bevat geen onderdelen die kunnen worden gerepareerd.

Om het risico op letsel te verminderen, dient u altijd de stekker van de oplader uit het stopcontact te halen en de accu uit de oplader te verwijderen voordat u onderhoudswerkzaamheden uitvoert. Demonteer nooit de accu of de oplader. Neem contact op met een MILWAUKEE-servicecentrum voor ALLE reparaties.
Dompel uw accu of oplader nooit onder in vloeistof en laat er geen vloeistof in stromen om het risico op letsel en schade te verminderen.

Reinigen
Verwijder stof en vuil uit de ventilatieopeningen en elektrische contacten van de oplader door met perslucht te blazen. Gebruik alleen milde zeep en een vochtige doek om de accu en oplader te reinigen, en houd ze uit de buurt van alle elektrische contacten. Bepaalde reinigingsmiddelen en oplosmiddelen zijn schadelijk voor kunststoffen en andere geïsoleerde onderdelen. Sommige hiervan zijn benzine, terpentine, lakverdunner, verfverdunner, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten. Gebruik nooit ontvlambare of brandbare oplosmiddelen in de buurt van batterijen, opladers of gereedschap.

SERVICE - VERENIGDE STATEN
1-800-SAWDUST _{(1.800.729.3878)}
Maandag-vrijdag, 7:00 AM - 6:30 PM CST of bezoek www.milwaukeetool.com
Neem contact op met Corporate After Sales Service Technical Support met technische, service-/reparatie- of garantievragen.
E-mail: metproductsupport@milwaukeetool.com
Word lid van de Heavy Duty Club op www.milwaukeetool.com om belangrijke meldingen over uw gereedschapaankopen te ontvangen.

SERVICE - CANADA
Milwaukee Tool (Canada) Ltd 1.800.268.4015
Maandag-vrijdag, 7:00 AM - 4:30 PM CST of bezoek www.milwaukeetool.ca

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES EN BEGRIJP ALLE INSTRUCTIES. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

1. BEWAAR DEZE INSTRUCTIES - DEZE HANDLEIDING
   BEVAT BELANGRIJKE VEILIGHEIDS- EN BEDIENINGSINSTRUCTIES VOOR DE MILWAUKEE LI-ION LADER CAT. NR. 48-59-1204 EN MILWAUKEE M12™ LI-ION ACCU'S.
2. LEES, ALVORENS HET ACCUPAK EN DE
   LADER TE GEBRUIKEN, DEZE BEDIENINGS handleiding, DE BEDIENINGS handleiding VAN UW GEREEDSCHAP EN ALLE LABELS OP HET ACCUPAK, DE LADER EN HET GEREEDSCHAP.
3.
   OM HET RISICO OP LETSEL TE VERMINDEREN, LAAD MILWAUKEE M12™ OPLAADBARE LI-ION ACCU'S UITSLUITEND OP IN MILWAUKEE M12™ LI-ION LADERS. Andere soorten accu's kunnen barsten en persoonlijk letsel en schade veroorzaken. Sluit een accupak niet aan op een stekker van een voedingsbron of een sigarettenaansteker in de auto. Accu's worden permanent onbruikbaar of beschadigd.
4. GEBRUIK MILWAUKEE LI-ION PAKKETTEN UITSLUITEND OP COMPATIBELE MILWAUKEE LI-ION GEREEDSCHAPPEN.
   Het accupak en de lader zijn niet compatibel met V™-technologie of NiCd-systemen. Gebruik met andere gereedschappen kan leiden tot brand, elektrische schokken of persoonlijk letsel.
5. VERMIJD GEVAARLIJKE OMGEVINGEN. Laad het accupak niet op in regen, sneeuw, vochtige of natte locaties. Gebruik het accupak of de lader niet in de buurt van explosieve omgevingen (gasvormige dampen, stof of ontvlambare materialen), omdat er vonken kunnen worden gegenereerd bij het plaatsen of verwijderen van het accupak, wat mogelijk brand kan veroorzaken.
6. LAAD OP IN EEN GOED GEVENTILEERDE RUIMTE. Blokkeer de ventilatieopeningen van de lader niet. Houd ze vrij om een goede ventilatie mogelijk te maken. Niet roken en geen open vuur in de buurt van een accupak dat wordt opgeladen. Afgevoerde gassen kunnen exploderen.
7. ONDERHOUD HET SNOER VAN DE LADER. Trek, wanneer u de lader loskoppelt, aan de stekker en niet aan het snoer om het risico op schade aan de stekker en het snoer te verminderen. Draag de lader nooit aan het snoer. Houd het snoer uit de buurt van hitte, olie en scherpe randen. Zorg ervoor dat er niet op het snoer wordt getrapt, dat er niet over wordt gestruikeld en dat het niet wordt blootgesteld aan schade of spanning. Gebruik de lader niet met een beschadigd snoer of stekker. Laat een beschadigde lader onmiddellijk vervangen.
8. GEBRUIK GEEN VERLENGSNOER, TENZIJ DIT ABSOLUUT NOODZAKELIJK IS. Het gebruik van een verkeerd, beschadigd of onjuist bedraad verlengsnoer kan leiden tot brand en elektrische schokken. Als er een verlengsnoer moet worden gebruikt, steekt u de lader in een correct bedraad verlengsnoer van 16 gauge of groter met pinnen die hetzelfde aantal, dezelfde grootte en dezelfde vorm hebben als de pinnen op de lader. Zorg ervoor dat het verlengsnoer in goede elektrische staat verkeert.
9. DE LADER IS ALLEEN GESCHIKT VOOR 120 VOLT AC. De lader moet op een geschikt stopcontact worden aangesloten.
10. GEBRUIK UITSLUITEND AANBEVOLEN HULPSTUKKEN.
    Het gebruik van een hulpstuk dat niet wordt aanbevolen of verkocht door de fabrikant van de batterijlader of het accupak kan leiden tot brand, elektrische schokken of persoonlijk letsel.
11. KOPPEL DE LADER LOS wanneer deze niet in gebruik is. Verwijder accupakketten uit losgekoppelde laders.
12. OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, moet u de lader altijd loskoppelen vóór het reinigen of onderhouden. Laat er geen water in de AC/DC-stekker stromen. Gebruik een aardlekschakelaar (GFCI) om schokrisico's te verminderen.
13. ACCUPAKKETTEN NIET VERBRANDEN OF
    VERNIETIGEN. Accupakketten kunnen exploderen en persoonlijk letsel of schade veroorzaken. Er komen giftige dampen en materialen vrij wanneer accupakketten worden verbrand.
14. ACCUPAK NIET PLETTEREN, LATEN VALLEN OF
    BESCHADIGEN. Gebruik geen accupak of lader die een scherpe stoot heeft gehad, is gevallen, is overreden of op een andere manier is beschadigd (bijv. doorboord met een spijker, geslagen met een hamer, erop getrapt).
15. NIET DEMONTEREN. Onjuiste montage kan leiden tot elektrische schokken, brand of blootstelling aan batterijchemicaliën. Als het beschadigd is, breng het dan naar een MILWAUKEE servicepunt.
16. BATTERIJCHEMICALIËN VEROORZAKEN ERNSTIGE
    BRANDWONDEN. Laat nooit contact met de huid, ogen of mond toe. Als een beschadigd accupak batterijchemicaliën lekt, gebruik dan rubberen of neopreen handschoenen om het weg te gooien. Als de huid is blootgesteld aan batterijvloeistoffen, was dan met water en zeep en spoel na met azijn. Als de ogen zijn blootgesteld aan batterijchemicaliën, spoel dan onmiddellijk 20 minuten met water en zoek medische hulp. Verwijder en gooi verontreinigde kleding weg.
17. GEEN KORTSLUITING VEROORZAKEN. Een accupak veroorzaakt kortsluiting als een metalen voorwerp een verbinding maakt tussen de positieve en negatieve contacten op het accupak. Plaats een accupak niet in de buurt van iets dat kortsluiting kan veroorzaken, zoals munten, sleutels of spijkers in uw zak. Laat geen vloeistoffen in het accupak stromen. Corrosieve of geleidende vloeistoffen, zoals zeewater, bepaalde industriële chemicaliën en bleekmiddel of producten die bleekmiddel bevatten, enz., kunnen kortsluiting veroorzaken. Een accupak met kortsluiting kan brand, persoonlijk letsel en productschade veroorzaken.
18. BEWAAR UW ACCUPAK EN LADER op een koele, droge plaats. Bewaar het accupak niet op plaatsen waar de temperatuur hoger kan worden dan 50 °C (120 °F), zoals in direct zonlicht, in een voertuig of in een metalen gebouw tijdens de zomer.

LEES EN BEWAAR
ALLE INSTRUCTIES
VOOR TOEKOMSTIG GEBRUIK
