Productoverzicht

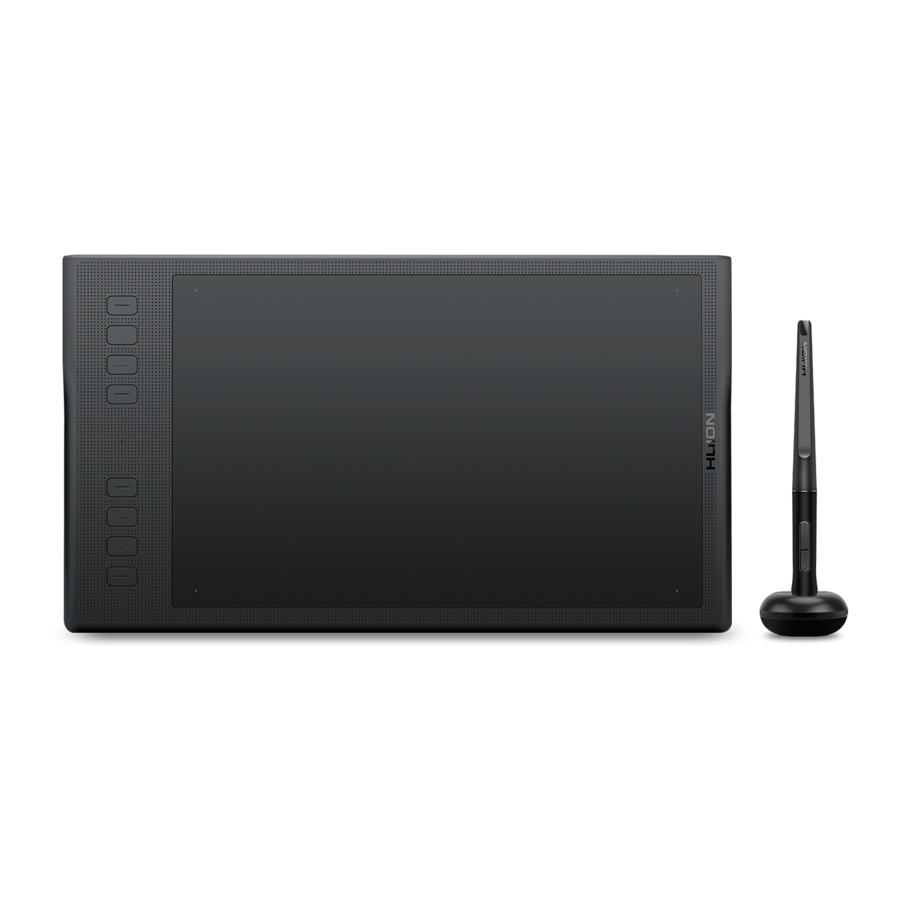

Tabletintroductie
Bedankt voor het kiezen van de HUION®INSPIROY® Q11K V2 draadloze grafische tablet. Dit is een nieuwe generatie professionele batterijvrije tekentablet, die uw werkefficiëntie van schilderen en creëren aanzienlijk kan verbeteren, en vol plezier. U kunt vrij schilderen en schrijven, verschillende lijnen en kleuren weergeven, net zoals de pen op het papier schrijft, wat u een echte shockervaring brengt.
Om u een beter begrip en gebruik van uw tablet te geven, dient u deze handleiding zorgvuldig te lezen. De gebruikershandleiding toont alleen de informatie onder Windows, tenzij anders aangegeven, is deze informatie van toepassing op zowel Windows- als Macintosh-systemen.

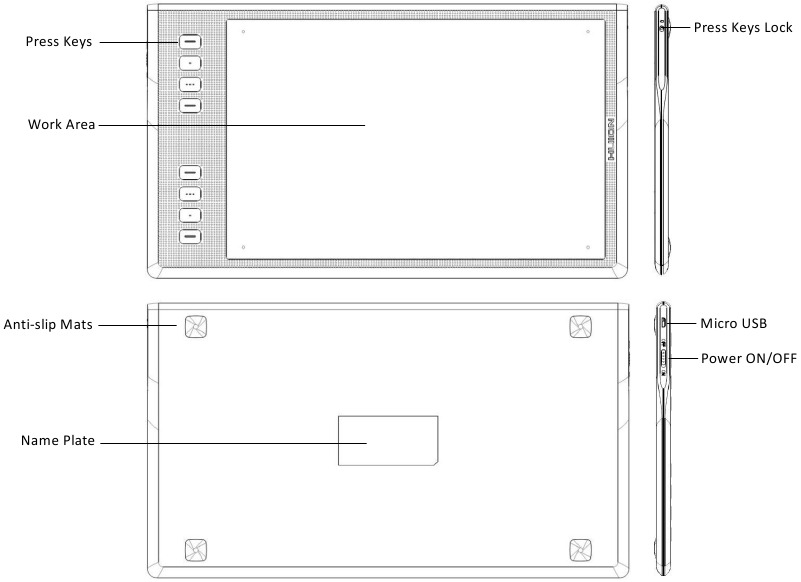

Product en accessoires
Grafische tablet

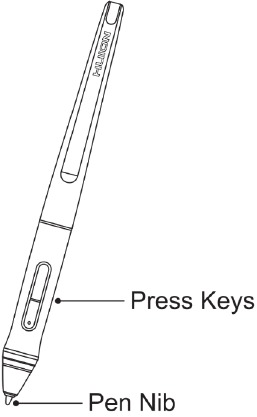

Styluspen
De styluspen is een batterijvrije pen met 8192 drukgevoeligheidsniveaus en kan zonder batterij worden gebruikt.
Draadloze ontvanger
Als u de draadloze modus gebruikt, plaatst u de ontvanger in uw computer en koppelt u tegelijkertijd de USB-kabel los.

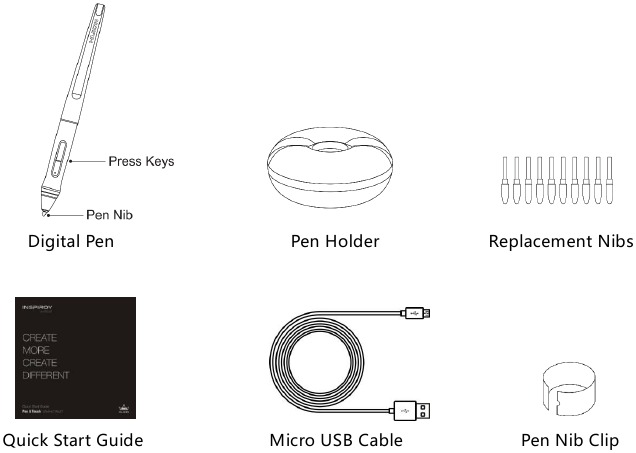

Accessoires
Tabletverbinding

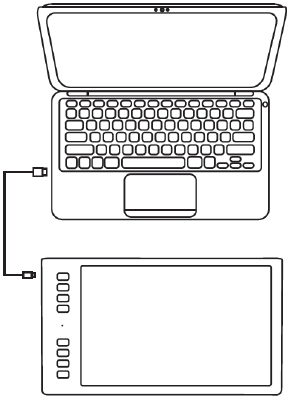

Verbinding in bedrade modus
- Verbind de tablet met uw computer via een USB-kabel.
![]()

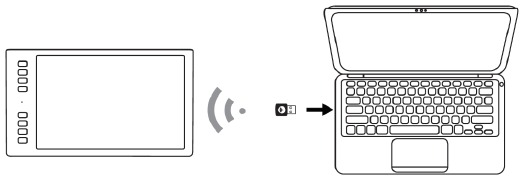

Draadloze modusverbinding
- Plaats de draadloze ontvanger in uw computer.
- Schakel de schakelaar aan de linkerkant omlaag om de tablet in te schakelen.
- Als de tablet 15 minuten niet wordt gebruikt, gaat deze naar de slaapstand. In dit geval moet u de schakelaar uitschakelen en vervolgens weer inschakelen om de tablet te activeren.
Driver installatie
OS-ondersteuning
Windows 7 of hoger, macOS 10.12 of hoger
Installeer de driver
Download de driver van onze website: www.huion.com/download
Na het voltooien van de installatie kunt u het driverpictogram
vinden in het systeemvak, wat betekent dat de driver succesvol is geïnstalleerd; wanneer u de tablet op de computer aansluit, verandert het pictogram in de kleur
, wat betekent dat de driver de tablet al heeft herkend en u deze nu kunt gaan gebruiken.
Let op:
- Voordat u de driver installeert, moet u andere drivers van vergelijkbare producten verwijderen, inclusief de oude driver van dit product.
- Sluit voordat u de driver installeert alle grafische software en antivirussoftware om onnodige fouten te voorkomen.

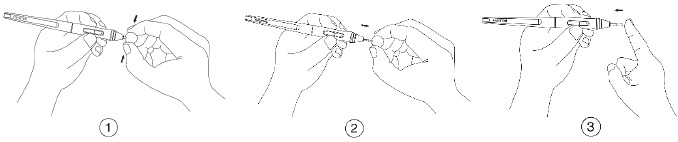

Penpuntvervanging
De punt zal na langdurig gebruik verslijten, dan moet u een nieuwe punt vervangen.
Basisbediening van het product
De pen gebruiken
Houd de pen vast
Houd de pen vast zoals u een normale pen of potlood vasthoudt. Pas uw grip zo aan dat u de zijschakelaar gemakkelijk kunt omschakelen met uw duim of wijsvinger. Zorg ervoor dat u niet per ongeluk op de schakelaar drukt tijdens het tekenen of positioneren met de pen.
Let op: Plaats de pen, wanneer deze niet in gebruik is, in de penhouder of op het bureau. Plaats de pen niet op het oppervlak van het scherm, omdat dit het gebruik van andere apparatuur voor het positioneren van de schermcursor kan verstoren, en er ook voor kan zorgen dat uw computer niet in de slaapstand kan gaan.

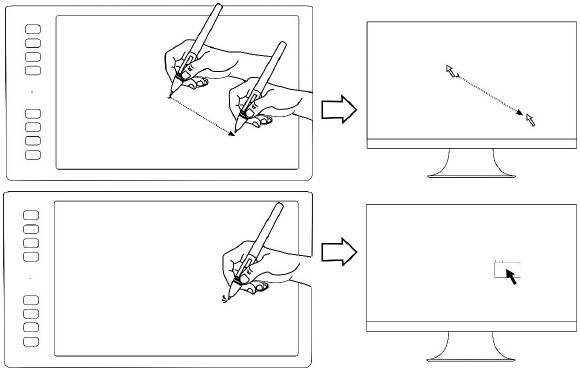

Positioneer de cursor
Beweeg de pen iets boven het actieve gebied zonder het schermoppervlak aan te raken, de cursor zal dienovereenkomstig naar de nieuwe positie bewegen.
Druk de penpunt op het scherm om een selectie te maken. Tik eenmaal met de penpunt op het scherm, of raak het aan met voldoende druk om een klik te registreren.

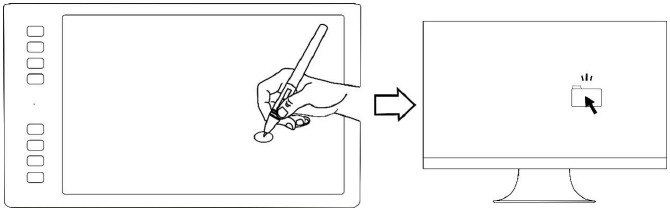

Klik
Gebruik de penpunt om eenmaal op het scherm te tikken om een klik te registreren. Tik om een item op het scherm te markeren of te selecteren en dubbelklik om het te openen.

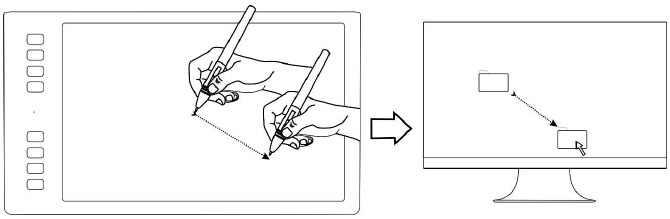

Verplaatsen
Selecteer het object en schuif vervolgens de penpunt over het scherm om het te verplaatsen.

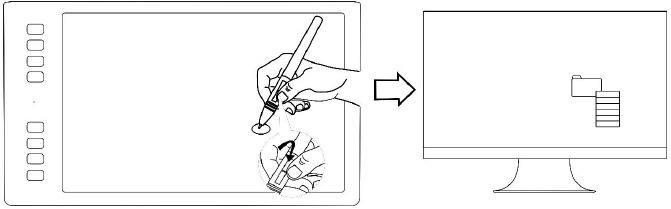

Gebruik de zijknoppen
De knoppen op de pen kunnen worden ingesteld op twee verschillende aanpasbare functies.
U kunt de knoppen gebruiken wanneer de penpunt zich binnen 10 mm van het actieve gebied van de tablet bevindt.
U hoeft de penpunt niet op de tablet aan te raken om de schakelaar te kunnen gebruiken.
De tablet gebruiken
Aan/uit-schakelaar
- De aan/uit-schakelaar bevindt zich linksboven op de tablet. Wanneer u de tablet in de draadloze modus gebruikt, moet u de aan/uit-schakelaar inschakelen voordat u deze gebruikt.
- Wanneer u de tablet 15 minuten niet gebruikt of de aan/uit-knop 3 seconden ingedrukt houdt, gaat deze naar de slaapstand.
- LED-indicator:
Tijdens het werken: Wit - Pen of aanraaksignaal gedetecteerd, Uit - geen pen of aanraaksignaal, Rode flitsen - spanning is laag, moet worden opgeladen.
Tijdens het opladen: Rood - Bezig met opladen, Uit - Volledig opgeladen.
Druktoetsen
Er bevinden zich 8 druktoetsen linksboven op de tablet, waarmee u de functie op de driverinterface kunt instellen op basis van uw eigen gewoonten, wat uw werkefficiëntie zal helpen verbeteren.

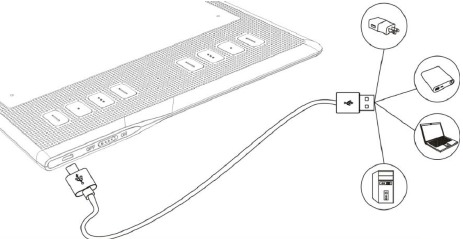

De tablet opladen
- Voordat u de tablet voor de eerste keer in de draadloze modus gebruikt, moet u de batterij van de tablet volledig opladen. Doe dit door de USB-kabel tussen de tablet en een primaire USB-poort op uw computer, of op een gevoede USB-poort aan te sluiten.
- De USB-kabel wordt gebruikt voor het opladen van de batterij, en ook voor het bedienen van de tablet als een bekabelde USB-tablet. De batterij wordt opgeladen wanneer de USB-kabel is aangesloten en de batterij niet volledig is opgeladen.
- Het duurt ongeveer 7 uur om een lege batterij volledig op te laden. De werkelijke oplaadtijd is afhankelijk van het huidige batterijniveau en het tabletgebruik tijdens het opladen. De batterijstatusindicator toont ROOD tijdens het opladen, en is UIT wanneer de batterij volledig is opgeladen.
- Wanneer de tablet via een USB-kabel op de computer is aangesloten, wordt de draadloze modus uitgeschakeld.
Functie-instelling
Apparaatverbindingsprompt

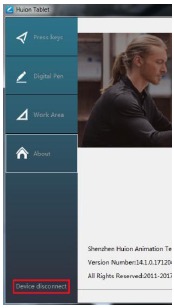

- Apparaat losgekoppeld: de computer herkent de tablet niet.
![Apparaat losgekoppeld]()

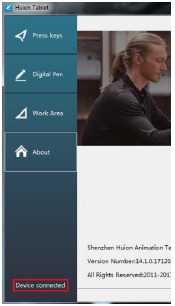

- Apparaat verbonden: de computer heeft de tablet herkend.
![Apparaat verbonden]()
Werkgebied instellen

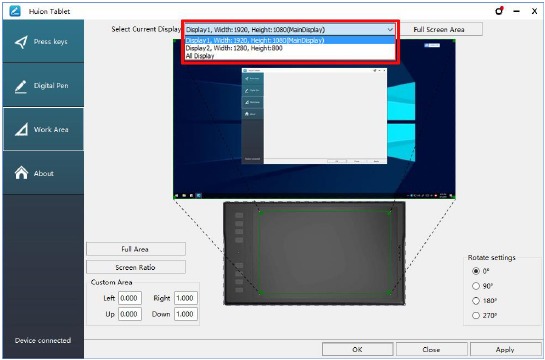

Meerdere monitoren gebruiken
Selecteer het tabblad Werkgebied om de relatie te definiëren tussen penbewegingen op de tablet en cursorbewegingen op het monitorscherm.
Standaard wordt het volledige actieve gebied van de tablet toegewezen aan de volledige monitor. Als er meer dan één monitor in gebruik is en u zich in de uitgebreide modus bevindt, moet u de gerelateerde monitor selecteren op de driverinterface die u wilt toewijzen.
Als uw monitoren in spiegelmodus staan (alle monitoren geven dezelfde inhoud weer), wordt de tablet toegewezen aan de volledige ruimte op elke monitor en wordt de schermcursor gelijktijdig op elke monitor weergegeven.

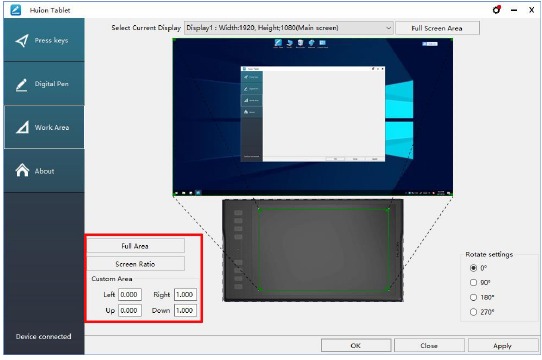

Werkgebied instellen
Definieer het tabletgebied dat wordt toegewezen aan het schermgebied.
- Volledig gebied: het volledige actieve gebied van de tablet. Dit is de standaardinstelling.
- Aangepast gebied: 1.> Voer coördinaatwaarden in. of 2>. Sleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.

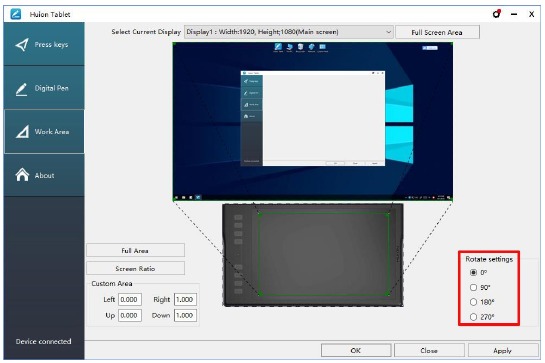

Werkgebied roteren
Door de richting van de tablet te wijzigen om aan te passen aan de bediening met de linker- en rechterhand.
U kunt de tablet draaien met 0°, 90°, 180° of 270°.

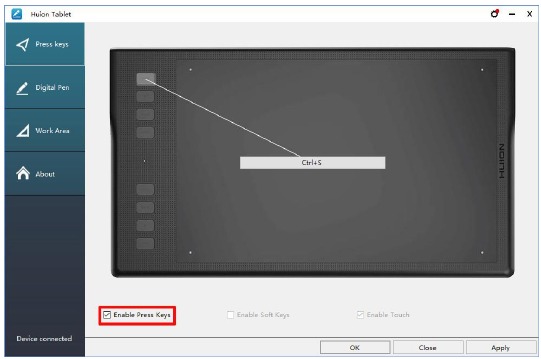

Functie-instelling van de druktoetsen
Standaardinstelling: plaats de cursor op de druktoets of klik op de druktoets om de standaardwaarden te vinden.
Aangepaste instelling: selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op APPLY (TOEPASSEN) of OK om van kracht te worden.
Druktoetsen in-/uitschakelen: vink "Enable Press Keys" (Druktoetsen inschakelen) aan/uit

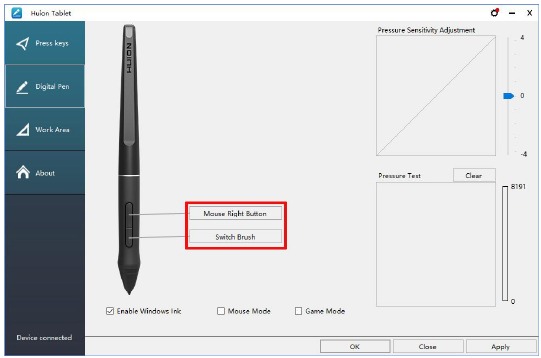

Functie-instelling van de penknoppen
Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op APPLY (TOEPASSEN) of OK om van kracht te worden.

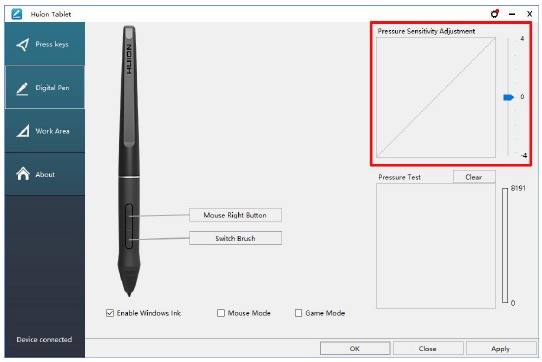

Instelling van de drukgevoeligheid
De drukgevoeligheid wordt gewijzigd door de schuifregelaar omhoog en omlaag te slepen, hoe kleiner de waarde, hoe drukgevoeliger.

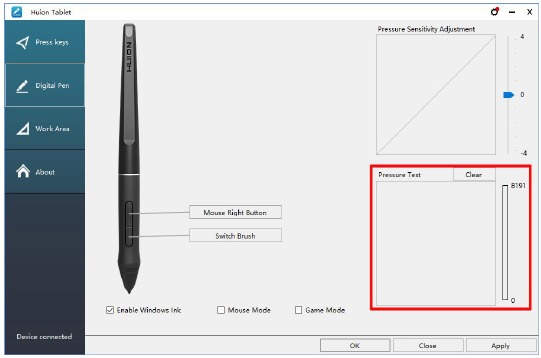

Pendruk testen
Klik op "start pressure test" (druktest starten), u kunt geleidelijk druk uitoefenen op de stylus op het scherm om het drukniveau te testen. Klik op de knop "Clear" (Wissen) om alle inkt te wissen.

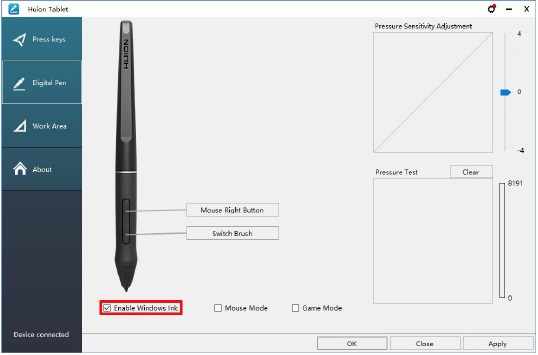

Schakel de Windows Ink-functie in
Microsoft Windows biedt uitgebreide ondersteuning voor pengestuurde invoer. Penfuncties worden ondersteund in onder andere Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6, enzovoort.

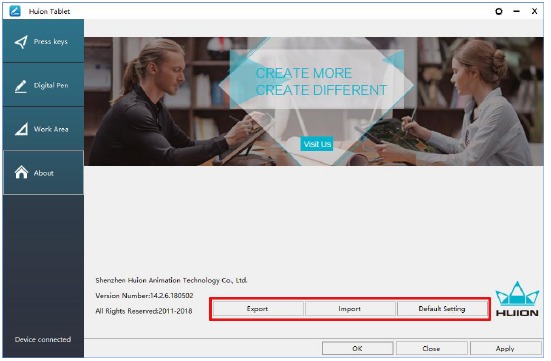

Gegevens exporteren en importeren
De driver ondersteunt het exporteren en importeren van uw aangepaste configuratiegegevens van het product, wat handig is voor u om verschillende software te gebruiken en het gedoe van herhaalde instellingen te vermijden.
Specificaties
| Creative Pen Tablet | |
| Model | Q11K V2 |
| Touch Technology | Batterijloze elektromagnetische resonantie |
| Working Area | 279,4 x 174,6 mm (11 x 6,875 inch) |
| Dimension | 390 x 223 x 11 mm |
| Net Weight | 0,88 kg |
| Touch Resolution | 5080 LPI |
| Report Rate | 266 PPS |
| Pen Sensing Height | 10 mm |
| Interface | Micro USB |
| Press Keys | 8 aangepaste druktoetsen |
| Wireless | 2.4G |
| Wireless Distance | Ongeveer 10-15 m (afhankelijk van het daadwerkelijke gebruik van de omgeving) |
| Battery Capacity | 2500 mAh |
| Life Time | Ongeveer 30 uur |
| OS Support | Windows 7 of later, macOS 10.12 of later |
| Stylus Pen | |
| Model | PW500 |
| Pressure | 8192 niveaus |
| Accuracy | ±0,3 mm |
Probleemoplossing
Mogelijke storingen met betrekking tot de TABLET
| Abnormale verschijnselen | Mogelijke oplossingen |
| Er is geen druk in de grafische software, maar de cursor beweegt wel | Mogelijk hebt u andere tablet-drivers geïnstalleerd of de tekensoftware geopend tijdens het installeren van de driver. Verwijder alle drivers en sluit de tekensoftware en installeer vervolgens de Huion-driver opnieuw. Het is beter om uw computer opnieuw op te starten na het voltooien van de installatie. |
| Tijdens het gebruik van de tablet knippert de batterij-indicator rood | De batterijspanning is laag, laad de tablet tijdig op. |
| De pen werkt niet |
|
| Druktoetsen werken niet |
|
| De cursor is niet stabiel of de tekenlijn is niet recht bij gebruik van de draadloze modus |
|
| De computer kan niet in de slaapstand komen | Wanneer u de tablet niet gebruikt, plaats de pen dan niet op het tabletoppervlak, waardoor de computer actief blijft. |
| De zijknop van de pen werkt niet | Zorg er bij het indrukken van de zijknop voor dat de punt het glasoppervlak niet raakt en dat de afstand tussen de punt en het oppervlak maximaal 10 mm is. |
Mogelijke storingen met betrekking tot het SYSTEEM
| Abnormale verschijnselen | Mogelijke oplossingen |
| De computer kan de tablet of de draadloze ontvanger niet herkennen | Zorg ervoor dat de USB-poort functioneel is, zo niet, verander dan naar een andere USB-poort. |
| De voortgang van het opladen van de tablet lijkt te stoppen wanneer de computer in de slaapstand komt | Het kan zijn dat het systeem de USB-poort niet meer van stroom voorziet. Vervolgens kunt u uw systeemvoeding of energiebesparende instellingen aanpassen, zodat de computer niet in de slaapstand kan komen terwijl de tablet wordt opgeladen. |
Voorzorgsmaatregelen
- Lees deze handleiding zorgvuldig door voordat u het apparaat gebruikt en bewaar deze goed voor toekomstig gebruik.
- Voordat u de tablet reinigt, dient u de stekker uit het stopcontact te halen en deze met een zachte, vochtige doek af te vegen. Gebruik geen reinigingsmiddelen.
- Stel dit product niet bloot aan water of andere vloeistoffen. Zorg ervoor dat er nooit vloeistoffen op de tablet en pen terechtkomen. Blootstelling van dit product aan water of andere vloeistoffen kan leiden tot een storing van het product of een elektrische schok.
- Plaats de tablet niet op een instabiele plaats of op een hoogte waar kinderen gemakkelijk bij kunnen, om gevaar te voorkomen. Voorkom dat kinderen de penpunt of de zijschakelaar inslikken. De penpunt, de zijschakelaar of andere beweegbare onderdelen kunnen per ongeluk worden uitgetrokken als kinderen erop bijten.
- Schakel uw tablet uit op plaatsen waar/wanneer elektronische apparaten niet zijn toegestaan. Omdat de tablet storingen kan veroorzaken bij andere elektronische apparaten op sommige plaatsen waar/wanneer het gebruik van elektronische apparaten niet is toegestaan, zoals in een vliegtuig, moet u de tablet uitschakelen.
- Om uw tablet te beschermen en energie te besparen, schakelt u de stroom uit wanneer deze niet in gebruik is.
- Demonteer de tablet en pen niet. Demonteer of wijzig de tablet of pen niet. Een dergelijke handeling kan leiden tot warmteontwikkeling, ontsteking, een elektrische schok of andere schade, waaronder persoonlijk letsel. Het demonteren van het product maakt uw garantie ongeldig.
- Wanneer u de onderdelen laat vervangen, dient u te garanderen dat de reparateur de vervangende onderdelen gebruikt die door de fabrikant zijn gespecificeerd. Ongeautoriseerde vervanging van onderdelen kan brand, elektrische schokken of andere gevaren veroorzaken.
- Steek geen vreemde voorwerpen in de USB-poort of een andere opening van dit product. Als er een metalen voorwerp of vreemd materiaal in een poort of andere opening van dit product wordt gestoken, kan dit leiden tot een storing of doorbranden van het product, of een elektrische schok veroorzaken.
Contact na verkoop
SHENZHEN HUION ANIMATION TECHNOLOGY CO.,LTD.
Building 28, Quarter 4, HuaiDeCuiGang Industrial Park, Fuyong Street, Bao'an District, Shenzhen, 518106, China
Opmerking: De informatie in deze handleiding kan zonder verdere kennisgeving worden gewijzigd.
Neem voor meer informatie contact met ons op via onze e-mail: service@huion.com
Of ga naar onze website (www.huion.com) om de nieuwste driver en gebruikershandleiding te downloaden.
