HUION Inspiroy Q11K - Tablet handleiding

Inhoud

1 Productoverzicht
2 Basisbediening van het product
- 2.1 De pen gebruiken
- 2.2 De tablet gebruiken
3 Functie-instelling
4 Specificaties
5 Probleemoplossing
6 Contact na service
7 Voorzorgsmaatregelen
8 Referenties
9 Download handleiding
10 In andere talen

Productoverzicht

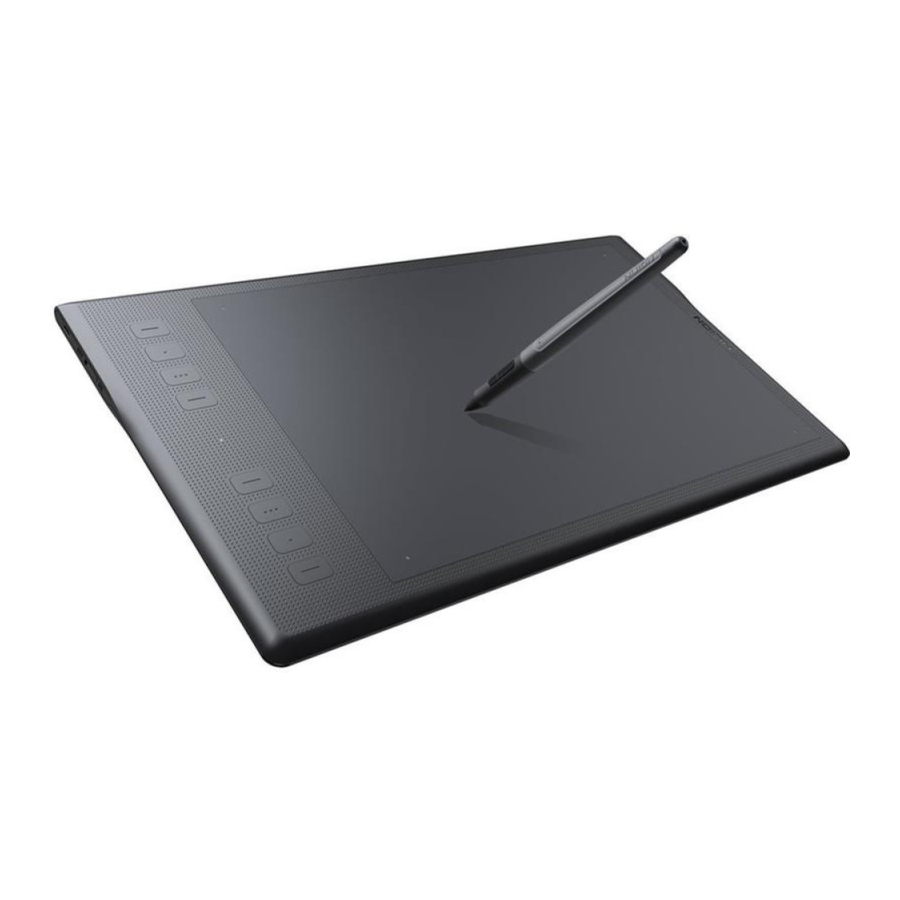

Introductie tablet

Dit is een nieuwe generatie draagbare professionele tekentablet, die je werkefficiëntie bij het schilderen en creëren enorm kan verbeteren en vol plezier zit. Je kunt vrij schilderen en schrijven, verschillende lijnen en kleuren weergeven, net zoals de pen op het papier schrijft, wat je een echte schokervaring geeft.
Lees deze gebruikershandleiding zorgvuldig door om je tablet beter te begrijpen en te gebruiken. De gebruikershandleiding toont alleen de informatie onder Windows, tenzij anders vermeld, is deze informatie van toepassing op zowel Windows- als Macintosh-systemen.

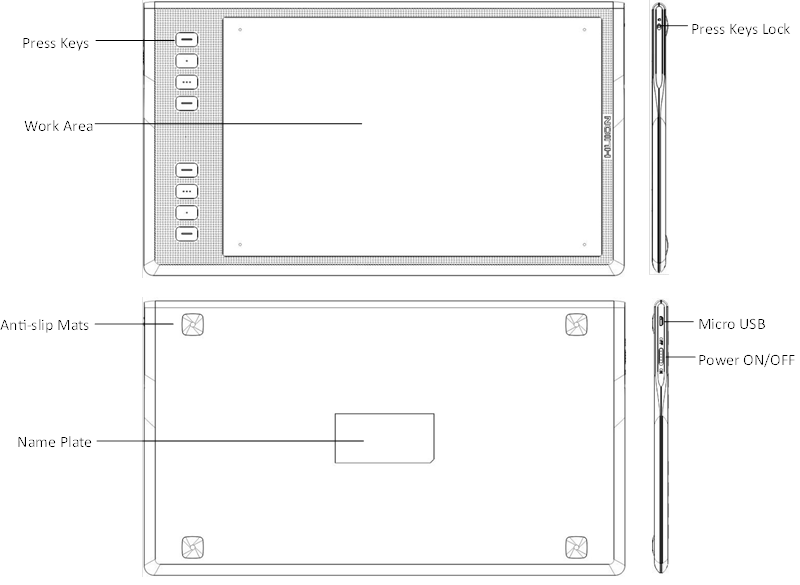

Product en accessoires

Grafische tablet

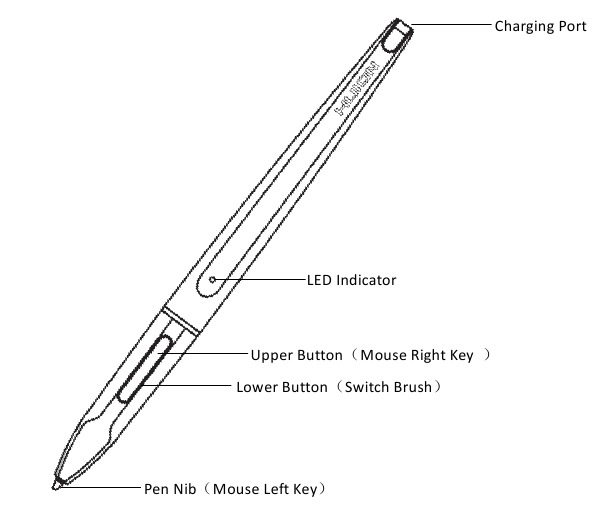

Stylus Pen
De stylus pen is een oplaadbare pen met 8192 niveaus drukgevoeligheid en kan ongeveer 350 uur worden gebruikt met een volle batterij.

Draadloze ontvanger

Wanneer je de draadloze modus gebruikt, plaats je de ontvanger in je computer en ontkoppel je tegelijkertijd de USB-kabel.

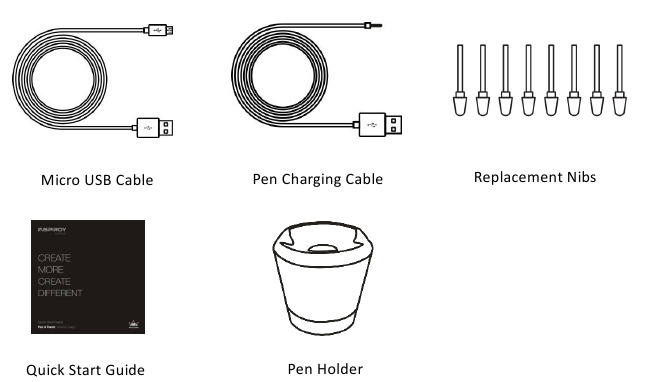

Andere accessoires

Tabletverbinding

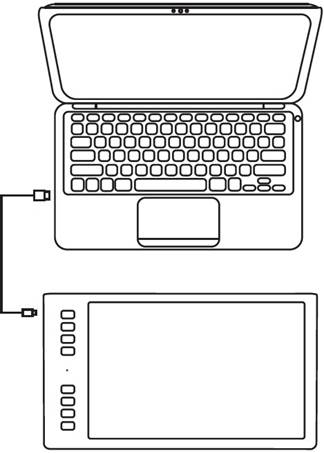

Bekabelde modusverbinding

Verbind de tablet met je computer met een USB-kabel.

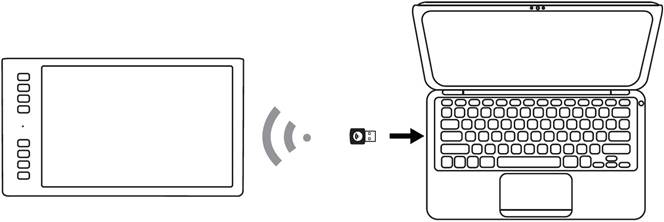

Draadloze modusverbinding

Plaats de draadloze ontvanger in je computer.
Schuif de schakelaar aan de linkerkant omlaag om de tablet in te schakelen.
Wanneer de tablet 15 minuten niet wordt gebruikt, gaat deze naar de slaapstand. In dit geval moet je de schakelaar uitzetten en weer aanzetten om de tablet te activeren.

Driverinstallatie

OS-ondersteuning
Windows 7 of hoger, macOS 10.11 of hoger

Installeren via downloaden
Download de driver van onze website: www.huion.com/download
Na de installatie kun je het driverpictogram vinden in het systeemvakgebied, wat betekent dat de driver succesvol is geïnstalleerd; wanneer je de tablet met de computer verbindt, verandert het pictogram in kleur , wat betekent dat de driver de tablet al heeft herkend en je deze nu kunt gaan gebruiken.

Let op:

Voordat je installeert, moet je andere drivers van vergelijkbare producten verwijderen, inclusief de oude driver van dit product.
Sluit voor de installatie alle grafische software en antivirussoftware om onnodige fouten te voorkomen.

Penpunt vervangen

De punt zal na langdurig gebruik verslijten, dan moet je een nieuwe punt vervangen.

Draai de penhouder tegen de klok in om de onderste afdekking te openen, dan zie je de ingebouwde puntclip.
Steek de penpunt in het gat en kantel de pen om de oude punt eruit te trekken.
Steek de nieuwe punt recht in de pen en duw de punt langzaam en stevig in tot hij stopt.

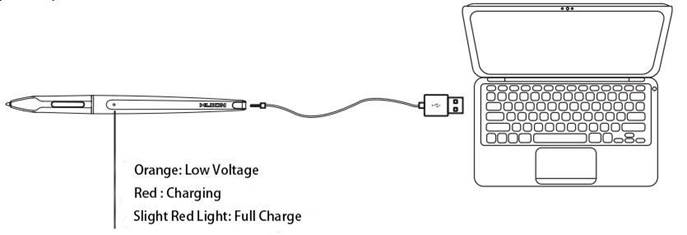

De pen opladen

Wanneer de indicator op de pen oranje kleurt, betekent dit dat de spanning van de pen laag is en dat je de pen moet opladen.
Laad de pen op met de meegeleverde penoplaadkabel. Steek het ene uiteinde van de oplaadkabel in de achterkant van de oplaadpoort van de stylus, het andere uiteinde kan worden aangesloten op een computer, voeding of powerbank.

Basisbediening van het product

De pen gebruiken

Houd de pen vast
Houd de pen vast zoals je een normale pen of potlood vasthoudt. Pas je grip aan zodat je de zijschakelaar gemakkelijk met je duim of wijsvinger kunt bedienen. Pas op dat je niet per ongeluk op de schakelaar drukt tijdens het tekenen of positioneren met de pen.

Let op: plaats de pen, wanneer deze niet in gebruik is, in de penhouder of op het bureau. Plaats de pen niet op het oppervlak van het scherm, omdat dit het gebruik van andere apparatuur voor het positioneren van de schermcursor kan verstoren en er ook voor kan zorgen dat je computer niet in de slaapstand kan gaan.

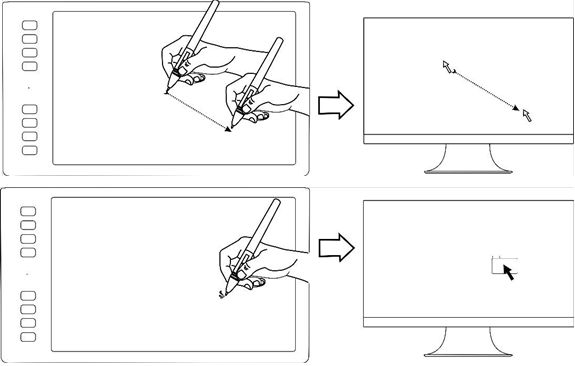

Positioneer de cursor
Beweeg de pen iets boven het actieve gebied zonder het schermoppervlak aan te raken, de cursor beweegt overeenkomstig naar de nieuwe positie.
Druk de penpunt op het scherm om een selectie te maken. Tik eenmaal met de penpunt op het scherm of raak het aan met voldoende druk om een klik te registreren.

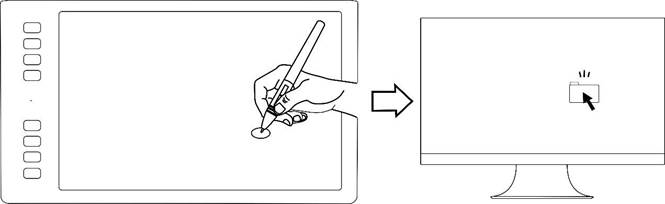

Klikken
Gebruik de penpunt om eenmaal op het scherm te tikken om een klik te registreren. Tik om een item op het scherm te markeren of te selecteren en dubbelklik om het te openen.

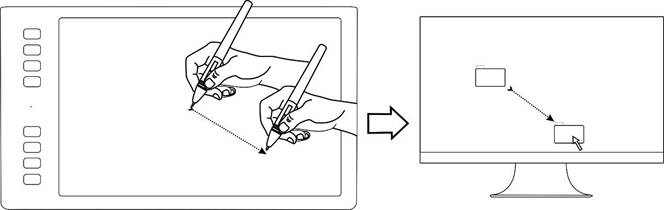

Verplaatsen
Selecteer het object en schuif vervolgens de penpunt over het scherm om het te verplaatsen.

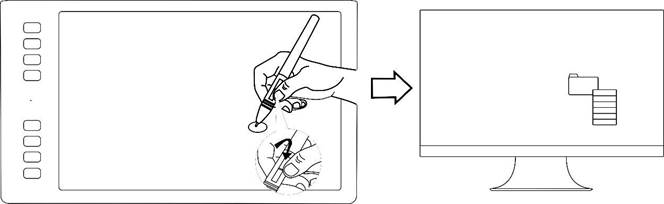

Gebruik de zijknoppen
De knoppen op de pen kunnen worden ingesteld op twee verschillende aanpasbare functies. Je kunt de knoppen gebruiken wanneer de penpunt zich binnen 10 mm van het actieve gebied van de tablet bevindt.
Je hoeft de penpunt niet op de tablet aan te raken om de schakelaar te gebruiken.

De tablet gebruiken

Aan/uit-schakelaar

De aan/uit-schakelaar is aan de linkerbovenkant van de tablet geplaatst. Wanneer je de tablet in de draadloze modus gebruikt, moet je de aan/uit-schakelaar inschakelen voordat je hem gebruikt.
Wanneer de tablet 15 minuten niet wordt gebruikt of als je de aan/uit-knop 3 seconden ingedrukt houdt, gaat de tablet naar de slaapstand.
Ledindicator:
Tijdens het werken:
Wit - Pen of aanraaksignaal gedetecteerd,
Uit - geen pen of aanraaksignaal,
Rood knippert - Spanning is laag, moet worden opgeladen.
Tijdens het opladen:
Rood - Opladen,
Uit - Volledig opgeladen.

Sneltoetsen
Er zijn 8 sneltoetsen aan de linkerbovenkant van de tablet, waarmee je de functie op de driverinterface kunt instellen volgens je eigen gewoonten, wat je werkefficiëntie zal helpen verbeteren.

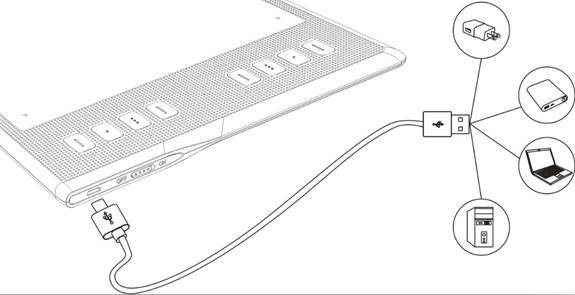

De tablet opladen

Voordat je de tablet voor de eerste keer in de draadloze modus gebruikt, moet je de tabletbatterij volledig opladen. Doe dit door de USB-kabel aan te sluiten tussen de tablet en een primaire USB-poort op je computer, of op een USB-poort met voeding.
De USB-kabel wordt gebruikt om de batterij op te laden, maar ook om de tablet als een bekabelde USB-tablet te gebruiken. De batterij wordt opgeladen wanneer de USB-kabel is aangesloten en de batterij niet volledig is opgeladen.
Het duurt ongeveer 7 uur om een lege batterij volledig op te laden. De werkelijke oplaadtijd is afhankelijk van het huidige batterijniveau en het tabletgebruik tijdens het opladen. De batterijstatusindicator toont ROOD tijdens het opladen en is UIT wanneer de batterij volledig is opgeladen.
Wanneer de tablet met een USB-kabel op de computer is aangesloten, wordt de draadloze modus uitgeschakeld.

Functie-instelling

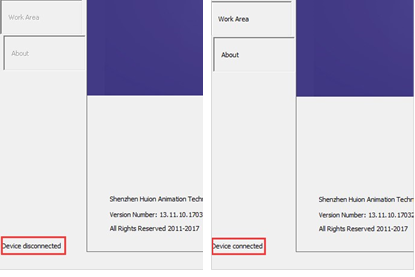

Apparaatverbindingsprompt

Apparaat niet verbonden: De computer herkent de tablet niet.
Apparaat verbonden: De computer heeft de tablet herkend.

Werkgebied instellen

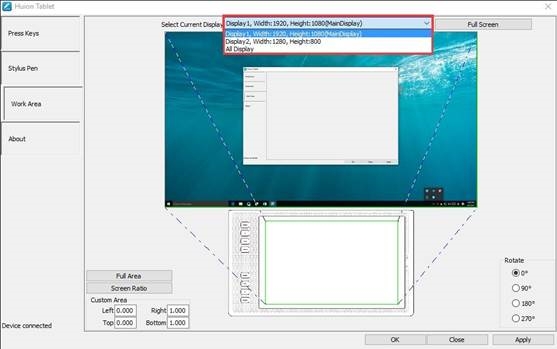

Meerdere monitors gebruiken
Selecteer het tabblad Werkgebied om de relatie tussen de penbeweging op de tablet en de cursorbeweging op het monitorscherm te definiëren.
Standaard wordt het volledige actieve gebied van de tablet toegewezen aan de volledige monitor. Als er meer dan één monitor in gebruik is en u zich in de uitgebreide modus bevindt, moet u de gerelateerde monitor op de driverinterface kiezen waaraan u wilt toewijzen.
Als uw monitors in de spiegelmodus staan (alle monitors geven dezelfde inhoud weer), wordt de tablet toegewezen aan de volledige ruimte op elke monitor en wordt de schermcursor tegelijkertijd op elke monitor weergegeven.

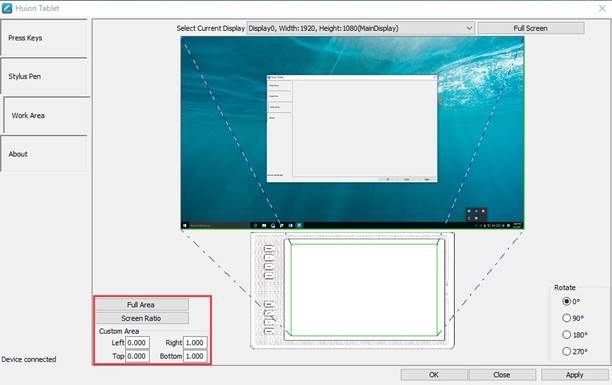

Werkgebied instellen
Definieer het tabletgebied dat wordt toegewezen aan het schermgebied.

Volledig gebied: het volledige actieve gebied van de tablet. Dit is de standaardinstelling.
Aangepast gebied:
1. > Voer coördinaatwaarden in. of
2. >. Sleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.

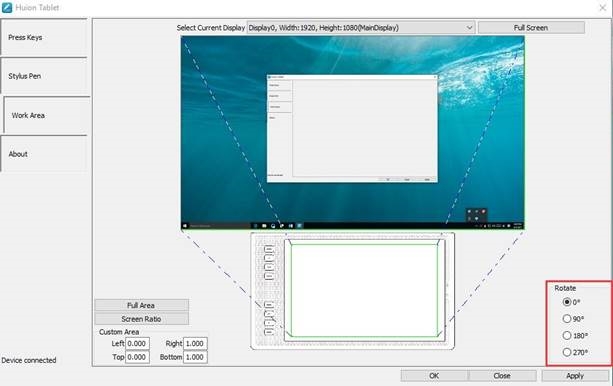

Werkgebied roteren
Door de richting van de tablet te wijzigen om aan te passen aan de bediening met de linker- en rechterhand.
U kunt de tablet draaien met 0°, 90°, 180° of 270°.

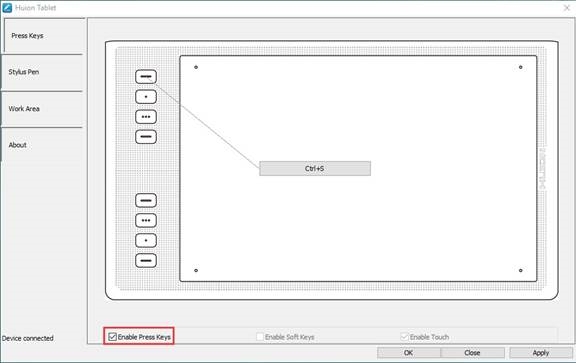

Functie-instelling drukknoppen

Standaardinstelling: Plaats de cursor op de drukknoppen of klik op de drukknoppen om de standaardwaarden te vinden.
Aangepaste instelling: Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op TOEPASSEN of OK om van kracht te worden.
Drukknoppen in-/uitschakelen: Vink "Enable Press Keys" (Drukknoppen inschakelen) aan/uit.

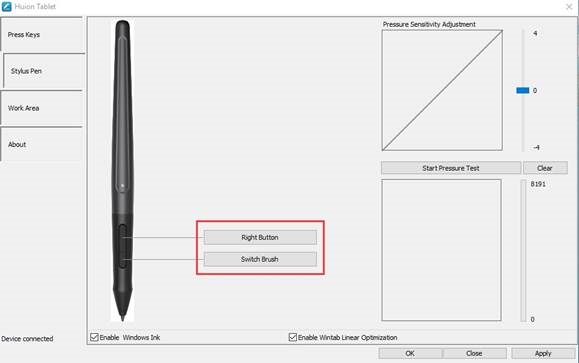

Functie-instelling penknoppen

Selecteer de functie die moet worden bereikt in het pop-updialoogvenster en klik vervolgens op TOEPASSEN of OK om van kracht te worden.

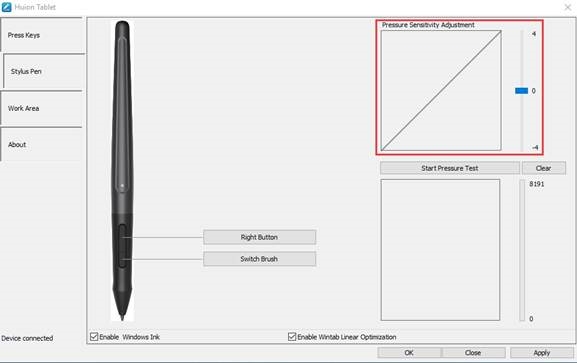

Drukgevoeligheid instellen

De drukgevoeligheid wordt gewijzigd door de schuifregelaar omhoog en omlaag te slepen, hoe kleiner de waarde, hoe drukgevoeliger.

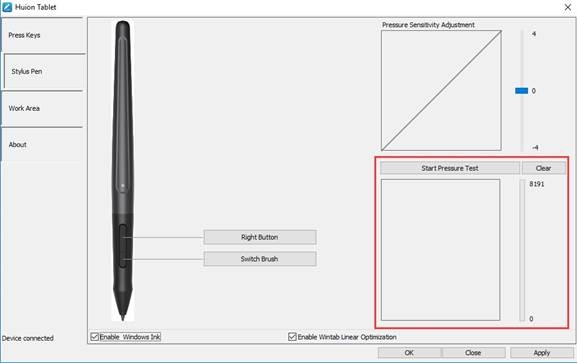

Pendruk testen

Klik op "start pressure test" (druktest starten), u kunt geleidelijk druk uitoefenen op de stylus op het scherm om het drukniveau te testen. Klik op de knop "Clear" (Wissen) om alle inkt te wissen.

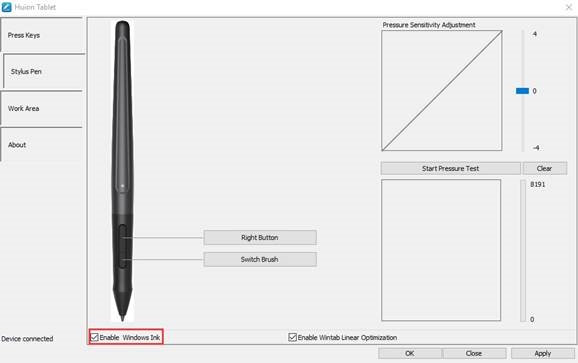

De Windows Ink-functie inschakelen

Microsoft Windows biedt uitgebreide ondersteuning voor peninvoer. Penfuncties worden ondersteund in onder andere Microsoft Office、Windows Journal、Adobe Photoshop CC、 SketchBook 6 enzovoort.

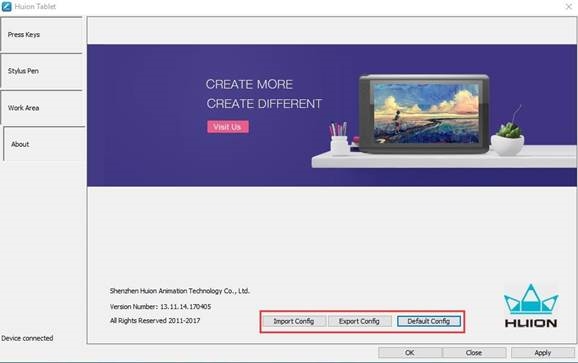

Gegevens exporteren en importeren

De driver ondersteunt het exporteren en importeren van uw aangepaste configuratiegegevens van het product, wat handig is voor u om verschillende software te gebruiken en het gedoe van herhaalde instellingen te vermijden.

Specificaties

Grafische tablet
Model	Q11K
Touchtechnologie	Elektromagnetische resonantie
Werkgebied	279,4 x 174,6 mm (11 x 6,875 inch)
Afmeting	390 x 223 x 11 mm
Nettogewicht	0,88 kg
Touchresolutie	5080LPI
Rapportsnelheid	233PPS
Pen detectie hoogte	12 mm
Interface	Micro-USB
Drukknoppen	8 aangepaste drukknoppen
Draadloos	2,4G
Draadloze afstand	Circa 10-20 m (Afhankelijk van het daadwerkelijke gebruik van de omgeving)
Batterijcapaciteit	2500 mAh
Levensduur	Circa 40 uur
OS-ondersteuning	Windows 7 of hoger, macOS 10.11 of hoger
Stylus Pen
Model	PF150
Afmeting	176 x Φ13,5 mm
Gewicht	16,5 g
Druk	8192 niveaus
Levensduur	Circa 350 uur
Automatische slaaptijd	15 minuten
Penkanteling	±45°
Nauwkeurigheid	±0,3 mm

Probleemoplossing

Mogelijke storingen met betrekking tot TABLET

Abnormale verschijnselen	Mogelijke oplossingen
Er is geen druk in de grafische software, maar de cursor beweegt wel	Mogelijk hebt u andere tabletstuurprogramma's geïnstalleerd of de tekensoftware geopend tijdens de installatie van het stuurprogramma. Verwijder alle stuurprogramma's en sluit de tekensoftware en installeer vervolgens het Huion-stuurprogramma opnieuw. Het is beter om uw computer opnieuw op te starten na het voltooien van de installatie.'
Tijdens het gebruik van de tablet knippert het batterij-indicatielampje rood	De batterijspanning is laag, laad de tablet op tijd op.
De pen werkt niet	Zorg ervoor dat de stroom is ingeschakeld. Zorg ervoor dat u de pen gebruikt die oorspronkelijk bij uw tablet is geleverd. Zorg ervoor dat de pen voldoende stroom heeft, zo niet, laad de pen dan op Zorg ervoor dat u de driver correct hebt geïnstalleerd.
Drukknoppen werken niet	Zorg ervoor dat de functie Drukknoppen is ingeschakeld in de driver. Zorg ervoor dat u de drukknoppen correct hebt gedefinieerd.
De cursor is niet stabiel of de tekenlijn is niet recht bij gebruik van de draadloze modus	Zorg ervoor dat er geen ander 2.4G-apparaat in de buurt is, omdat dit de tabletfunctie kan beïnvloeden. Zorg ervoor dat er geen barrière is tussen de tablet en de ontvanger.
De computer kan niet in de slaapstand gaan	Wanneer u de tablet niet gebruikt, plaats de pen dan niet op het tabletoppervlak, waardoor de computer wakker blijft.
De zijknop van de pen werkt niet	Zorg er bij het indrukken van de zijknop voor dat de punt het glazen oppervlak niet raakt en dat de afstand tussen de punt en het oppervlak maximaal 10 mm is.

Mogelijke storingen met betrekking tot SYSTEEM

Abnormale verschijnselen	Mogelijke oplossingen
De computer kan de tablet of de draadloze ontvanger niet herkennen	Zorg ervoor dat de USB-poort functioneel is, zo niet, ga dan naar een andere USB-poort.
De voortgang van het opladen van de tablet lijkt te stoppen wanneer de computer in de slaapstand gaat	Het kan zijn dat het systeem de USB-poort niet meer van stroom voorziet. Vervolgens kunt u uw systeemstroom- of energiebesparingsinstellingen aanpassen, zodat de computer niet in de slaapstand kan gaan terwijl de tablet wordt opgeladen.

Contact na service

SHENZHEN HUION ANIMATION TECHNOLOGY CO.,LTD.
Building 28, Quarter 4, HuaiDeCuiGang Industrial Park, Fuyong Street, Bao'an District,
Shenzhen, 518106, China
Opmerking: informatie in deze handleiding kan zonder nadere kennisgeving worden gewijzigd. Neem voor meer informatie contact met ons op via onze e-mail: service@huion.com
Of ga naar onze website (www.huion.com) om de nieuwste driver en gebruikershandleiding te downloaden.

Voorzorgsmaatregelen

Lees deze handleiding zorgvuldig door voor gebruik en bewaar deze goed voor toekomstig gebruik.
Voordat u de tablet reinigt, dient u de stekker uit het stopcontact te halen en af te nemen met een zachte, vochtige doek. Gebruik geen enkele vorm van reinigingsmiddelen.
Stel dit product niet bloot aan water of andere vloeistoffen. Zorg ervoor dat u nooit vloeistoffen morst op de tablet en pen. Blootstelling van dit product aan water of andere vloeistoffen kan leiden tot een storing van het product of een elektrische schok.
Plaats de tablet niet op een onstabiele plaats of op een hoogte waar kinderen gemakkelijk bij kunnen, om gevaar te voorkomen. Voorkom dat kinderen de penpunt of zijschakelaar inslikken. De penpunt, zijschakelaar of andere beweegbare onderdelen kunnen per ongeluk worden uitgetrokken als kinderen erop bijten.
Schakel uw tablet uit op locaties waar elektronische apparaten niet zijn toegestaan. Omdat de tablet een storing kan veroorzaken in andere elektronische apparaten op sommige locaties waar het gebruik van elektronische apparaten niet is toegestaan, zoals in een vliegtuig, moet u de tablet uitschakelen.
Om uw tablet te beschermen en energie te besparen, dient u de stroom uit te schakelen wanneer deze niet in gebruik is.
Demonteer de tablet en pen niet. Demonteer of wijzig de tablet of pen niet. Dergelijke actie kan warmteontwikkeling, ontsteking, elektrische schokken of andere schade veroorzaken, inclusief persoonlijk letsel. Het demonteren van het product maakt uw garantie ongeldig.
Terwijl u de onderdelen laat vervangen, wordt van u verwacht dat u garandeert dat de reparateur de vervangende onderdelen gebruikt die door de fabrikant zijn gespecificeerd. Ongeautoriseerde vervanging van onderdelen kan brand, elektrische schokken of andere gevaren veroorzaken.
Steek geen vreemd materiaal in de USB-poort of een andere opening van dit product. Als een metalen object of vreemd materiaal in een poort of andere opening van dit product wordt gestoken, kan dit leiden tot een storing of doorbranden van het product, of een elektrische schok veroorzaken.
De tablet en digitale pen hebben een lithiumbatterij, die op tijd moet worden opgeladen in de modus voor een lage batterij, en tegelijkertijd moet deze elke 3 maanden worden opgeladen, anders veroorzaakt dit schade aan de lithiumbatterij.
De punt van de digitale pen kan niet worden ingedrukt tijdens het plaatsen, anders kan de pen niet in de energiebesparende modus komen, waardoor de lithiumbatterij gemakkelijk te veel kan ontladen en beschadigen.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HUION Inspiroy Q11K - Tablet handleiding
