HUION 580(2048) - Tablethandleiding

Algemene informatie

Overzicht

Welkom in de wereld van de Huion-tablet en de digitale Huion-pen! U zult ontdekken hoe gemakkelijk het is om uw personal computer te bedienen met een draadloze digitale pen in plaats van een muis. De functie van de digitale pen is in staat om een zeer dunne, dikke, lichte of donkere lijn te tekenen, wat druksensitiviteit wordt genoemd. U kunt schrijven, ondertekenen, documenten corrigeren, foto's bewerken, tekenen, schetsen of schilderen net zo gemakkelijk als op normaal papier en functies simuleren zoals potlood, markeerstift, penseel of waterverfpen door gebruik te maken van commerciële softwarepakketten zoals Adobe Photoshop, Corel Painter en Paint Shop en vele anderen

Grafische tabletfuncties

Na installatie van de driver heeft uw grafische tablet de volgende functies:

1. Directe aanwijzing — u kunt de cursor naar elk gebied van het scherm verplaatsen door de punt van de digitale pen boven het oppervlak van de tablet te houden.
2. Muisopdrachten met drie knoppen — uw grafische tablet biedt alle functies van een muis met drie knoppen door de penpunt en twee knoppen te gebruiken. Druksensitiviteit — met deze functie kunt u verschillende penselen en potloden simuleren, zodat u de penpunt harder of lichter kunt indrukken, waardoor u een bredere en dunnere lijn krijgt.

Systeemvereisten

Windows 7 / Windows 8 / Windows 8.1 / Windows 10

De driver installeren op Windows

Sluit alle schildersoftware en antivirussoftware voordat u de driver installeert.
Sluit de USB-kabel pas aan nadat de driver is geïnstalleerd.

Voor Microsoft Windows 7, Windows 8, Windows 8.1 en Windows 10 besturingssystemen:

1. Plaats de driver-cd in het cd-romstation en wacht tot het hoofdinstallatiescherm verschijnt.
2. Het hoofdinstallatiescherm zou automatisch moeten verschijnen, of u kunt de installatie handmatig starten door [Deze computer] [CD/DVD-rom] te openen en vervolgens op het [Setup]-programma te klikken.
3. Volg bij de installatie van de driver de installatie-instructies op het scherm.
4. Nadat u de driverinstallatie hebt voltooid, ziet u een klein tabletpictogram () in de systeemvak verschijnen, in de rechterbenedenhoek van het scherm, wat normaal is.

Hardware-installatie

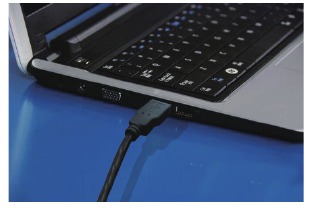

Sluit de tablet via de USB-kabel aan op de pc nadat de driverinstallatie is voltooid

Na het aansluiten verdwijnt het kruis op het tabletpictogram().

Hardware- en driverfuncties verifiëren

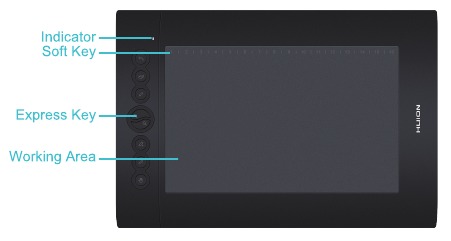

1. USB-tablet met kabel
   * De volgende afbeelding is alleen ter referentie voor H610, de afbeelding kan variëren met verschillende modellen

2. Volg de stappen om te controleren of de tablet correct is geïnstalleerd
   Het led-lampje op de tablet is de belangrijkste indicator voor hardwarefunctionaliteit. Afhankelijk van uw grafische tabletmodel kan deze zich op een andere plaats op de tablet bevinden. Dat wordt weergegeven in het bovenstaande diagram. Deze led-indicator blijft normaal gesproken uit en gaat alleen aan of uit als reactie op verschillende omstandigheden. Let op de status van de led op de tablet terwijl u deze teststappen doorloopt:
   1. Druk voor een batterijpen op de schakelknop aan de bovenkant van de pen, waarna de pen wordt ingeschakeld en geactiveerd. Als u uw werk wilt beëindigen, drukt u er nogmaals op om deze uit te schakelen. Tik voor een oplaadbare pen op een willekeurig oppervlak met de punt van de pen om deze "wakker te maken"
   2. Zodra de grafische tablet zelf is geactiveerd, gaat de led kort branden en gaat deze weer uit
   3. Wanneer de tablet de aanwezigheid van de digitale pen detecteert, knippert de led langzaam. Dit gebeurt wanneer de penpunt boven of binnen het werkgebied van de tablet zweeft
   4. Wanneer u op een knop op de penbehuizing drukt, gaat de led branden
   5. Als u de pen in het werkgebied beweegt, zal de cursor op het scherm overeenkomstig bewegen.

Gebruikstips

1. Dubbeltikken
   Wanneer u dubbeltikt met de digitale pen (equivalent aan de dubbelklik van de muis), probeer dan de punt van de pen uit de buurt van het oppervlak van de tablet te houden, of probeer de penpunt zo snel mogelijk op te tillen vóór de tweede tik
2. De digitale pen opbergen
   Zorg er bij het opbergen van de pen voor dat de penpunt niets raakt, en laat de pen vooral niet met de punt naar beneden in een beker of pennenhouder staan. Zelfs als de kans klein is, kan constante belasting van de penpunt de gevoelige penstructuur beschadigen. Plaats de pen in een pennenhouder of draai de penpunt naar boven of horizontaal, waarbij de penpunt vrij is van enige druk van andere objecten
3. Een pen gebruiken zonder een gewone muis
   U kunt een digitale pen, een digitale muis en een normale muis tegelijkertijd op uw computer installeren. Er kan echter maar één apparaat tegelijk werken.

* Gebruik niet meer dan twee apparaten tegelijkertijd, anders kan het voorkomen dat de schermcursor trilt of niet beweegt.

Introductie van de driverinterface

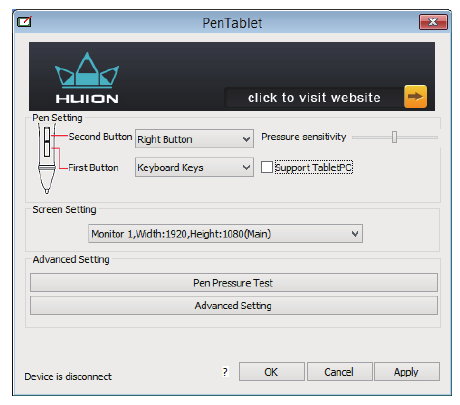

Bedieningsinterface

Wanneer u dubbelklikt op het driver-tablet pictogram () dat normaal gesproken in de systeemvak in de hoek van het scherm verschijnt, ziet u het bedieningspaneel (zie bovenstaande afbeelding). Het geeft drivergerelateerde informatie weer. U kunt functies instellen voor de penknoppen en de drukgevoeligheid van de pen regelen.

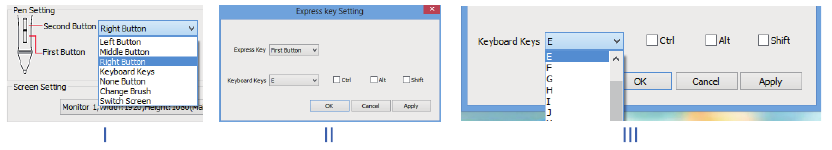

Penknopinstellingen

1. Belangrijkste functies
   U kunt verschillende muisfuncties instellen voor de digitale pen (zie Afbeelding l). "Left Button, Middle Button, Right Button, Keyboard Keys, None Button, Change Brush en Switch Screen" in het bijbehorende vervolgkeuzemenu rechts van de "Second Button en First Button"
   Opmerking:
   1. "Left Button, Middle Button, Right Button" (Linkerknop, Middelste knop, Rechterknop) functies vertegenwoordigen de linker-, midden- en rechterknopfuncties van een normale muis.
   2. Bij het kiezen van "Middle Button" (Middelste knop) heeft de bijbehorende penknop dezelfde "press" (druk)-functie als een normale muis, maar niet de "scroll" (scroll)-functie.
   3. Bij het kiezen van de "Keyboard Keys" (Toetsenbordtoetsen) verschijnt er een "Express Key Settings (zie Afbeelding II). U kunt de penknopfuncties instellen als dezelfde als de functies van een "Express Key" (Sneltoets) of "Keyboard Keys" (Toetsenbordtoetsen) (zie Afbeelding III).

Standaardfuncties van de digitale drukgevoelige pen:

1. De penpunt is gelijk aan de linkerknopfunctie van de muis.
2. Wanneer de eerste toets E is, kunt u deze in de grafische software (zoals Photoshop enz.) naar een gum schakelen.
3. De tweede toets is gelijk aan de rechterfunctie van de muis.

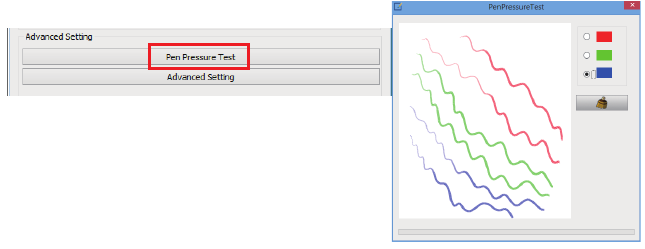

Test van de drukgevoeligheid van de pen

Klik op de bedieningsinterface in Pen Pressure Sensitivity Test (Test van de drukgevoeligheid van de pen)

Geavanceerde instelling

Klik op "Advanced Setting" (Geavanceerde instelling) (zie het geselecteerde gebied hieronder), dan krijgt u toegang tot het werkgebied en de instellingen van de toetsfuncties.

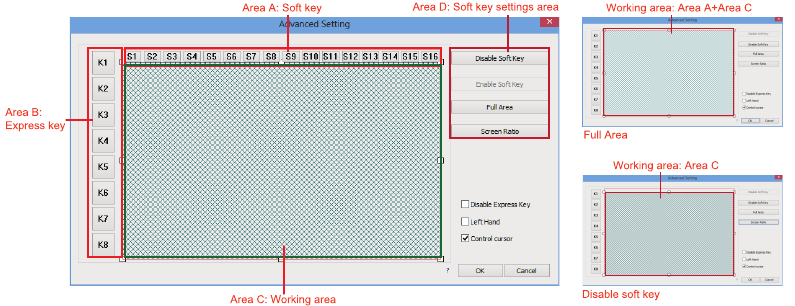

Werkruimte-instellingen

Gebied A: Softkeygebied
Gebied B: Sneltoetsgebied
Gebied C: Werkgebied
Gebied D: Softkey heeft drie instellingen: "Soft key Disable, Soft keys Enable, Full Area" (Softkey uitschakelen, Softkeys inschakelen, Volledig gebied)

Softkeys Disable (Softkeys uitschakelen): selecteer deze toets, de toetsfunctie wordt uitgeschakeld in het werkgebied. Het werkgebied van de grafische tablet is beperkt tot gebied C.

Softkeys Enable (Softkeys inschakelen): selecteer deze toets, de sneltoetsen worden ingeschakeld in het werkgebied van de grafische tablet.
Full Area (Volledig gebied): volledig bereik geselecteerd, het werkgebied van de grafische tablets wordt uitgebreid tot Zone A plus Zone C, softkeyfunctie is uitgeschakeld

Opmerking: Sommige modellen hebben geen Sneltoets- of Softkeyfuncties.

1. Softkey-instellingen (alleen voor sommige modellen grafische tablets met softkeys)

   Klik op een softkey om naar het scherm met functie-instellingen van de softkey te gaan (zie bovenstaande afbeelding)
   Opmerking: Sommige modellen hebben geen Sneltoets- of Softkeyfuncties.
2. Sneltoetsinstellingen (alleen voor sommige modellen grafische tablets met sneltoetsen)

   Klik op een sneltoets om naar het scherm Sneltoetsinstellingen te gaan (zie bovenstaande afbeelding)
   Opmerking: Sommige modellen hebben geen Sneltoets- of Softkeyfuncties

Geen sneltoetsen

(alleen voor sommige modellen grafische tablets zonder sneltoetsen)

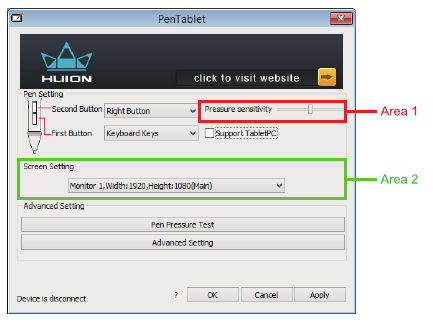

Drukgevoeligheid van de digitale pen aanpassen

Drukgevoeligheid: Verschuif de schuifregelaar van links naar rechts. Hiermee kunt u de gevoeligheid van de punt en de ernst van de streek tijdens het tekenen aanpassen, wat de verandering van het handschrift beïnvloedt (Gebied 1)

Scherminstelling: Wanneer uw computer is verbonden met twee schermen en de uitgebreide modus gebruikt, kunt u het bijbehorende werkgebied van de grafische tablet in het instelscherm kiezen (Gebied 2)

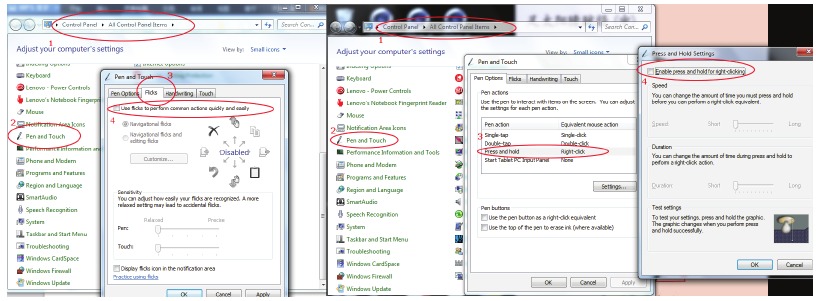

TabletPC ondersteunen

Ook wel Electronic Ink Function (Elektronische inktfunctie) genoemd, die normaal wordt gebruikt voor het ondersteunen van drukgevoeligheid onder Office 2007, Journal of een latere versie. Voor Sketchbook 6.0, Photoshop CC2014 (of later) op Windows 8 of een later systeem is het nodig om "Support TabletPC" (TabletPC ondersteunen) aan te vinken om drukgevoeligheid te ondersteunen.

Lees voor andere tekensoftware de software-instructie zorgvuldig door om te zien of deze Windows TabletPC ondersteunt of niet, en probeer Support TabletPC uit te schakelen als dat nodig is

Als "Support TabletPC" (TabletPC ondersteunen) is aangevinkt, schakel dan flicks uit voor een betere gebruikerservaring

Penopslag en -onderhoud

AAA-batterijpen

De AAA-batterijpen opbergen

De AAA-batterijpen moet zo worden opgeborgen dat de punt niets raakt. Langdurige druk op de punt, zelfs lichte druk, kan het vermogen van de pen om het volledige bereik van drukgevoeligheid te gebruiken, beschadigen

Als de pen 's nachts of voor een andere korte periode niet wordt gebruikt, is het voldoende om hem in de meegeleverde pennenhouder te plaatsen of horizontaal op het bureau te leggen. Voor opslag of verzending op lange termijn moeten de punt en de batterij worden verwijderd

De batterij in de AAA-batterijpen vervangen

Voer de volgende stappen uit om de batterij in de AAA-batterijpen te installeren, verwijderen of vervangen:

1. Schroef de bovenste helft van de pen los van de onderste helft. De verbinding bevindt zich aan de bovenrand van het rubberen gripgedeelte van de pen.
2. Laat de oude batterij uit de bovenste helft van de pen vallen. Gooi de batterij weg in overeenstemming met de plaatselijke voorschriften.
3. Plaats een nieuwe AAA-alkalinebatterij (niet meegeleverd) in de bovenste helft van de pen. De positieve draad moet zichtbaar zijn in de open penhelft, zodat deze contact maakt met de onderste helft wanneer de pen weer in elkaar is gezet.
4. Lijn de schroefdraad van de onderste en bovenste helft van de pen zorgvuldig uit en schroef ze aan elkaar. Pas op dat u de pen niet kruislings vastdraait, omdat de plastic schroefdraad gemakkelijk kan worden beschadigd. Schroef de pen stevig vast, maar niet te strak.

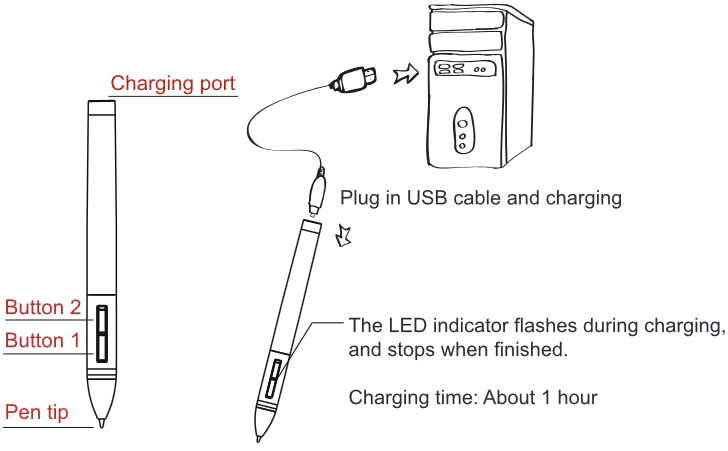

Oplaadbare Li-ionbatterijpen

1. Tik op een willekeurig oppervlak met de punt van de pen om deze "wakker te maken".
2. De pen gaat "automatisch slapen" als hij een tijdje niet wordt gebruikt.

Opmerking: als de lijn instabiel is, betekent dit dat u moet opladen.

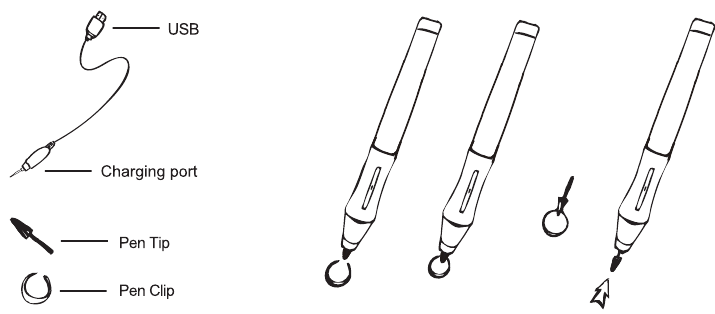

De oplaadbare penpunt vervangen

1. Trek de penpunt uit de oplaadbare pen met behulp van de penclip die zich in de pennenhouder bevindt.

2. Duw de penpunt in de oplaadbare pen en zorg ervoor dat deze tot het einde goed vastzit.

Schroef de pennenhouder voorzichtig tegen de klok in los. U ziet één penpuntvervangingsgereedschap en 4 reservepenpunten binnenin.

Vraag & antwoord

Vraag 1: Hoe kan ik een bijgewerkte software krijgen?
Antwoord: U kunt de nieuwste driver downloaden van onze officiële website www.huion-tablet.com of www.huiontablet.com, of u kunt ons een e-mail sturen: service@huiontablet.com

Vraag 2: De tablet werkt niet. Wat kan ik doen?
Antwoord: Volg een van de onderstaande stappen:

1. Sluit uw software (zoals PS, Painter) en start deze opnieuw op om te controleren of het werkt.
2. Start uw computer opnieuw op.
3. Verwijder uw driver, download de nieuwste driver en installeer deze.
4. Ga naar een andere computer en probeer uw grafische tablet. Als de grafische tablet nog steeds niet werkt, neem dan contact op met ons servicecentrum voor hulp.

Vraag 3: Waarom beweegt de cursor constant en knippert hij, zelfs als ik de pen niet heb verplaatst?
Antwoord: Het kan zijn dat sommige elektronische apparaten elektromagnetische interferentie uitzenden. Houd een afstand van minstens vijf centimeter tussen de grafische tablet en andere elektronische apparatuur aan.

Vraag 4: Er is geen drukgevoeligheid in de tekensoftware, maar de cursor beweegt nog steeds wanneer ik de pen beweeg, waarom?
Antwoord: Mogelijk hebt u andere drivers geïnstalleerd of de tekensoftware geopend tijdens de installatie van de driver. Verwijder alle drivers en sluit de tekensoftware en installeer vervolgens de Huion-driver opnieuw. Zodra de installatie is voltooid, opent u de tekensoftware om te controleren of het werkt.

Vraag 5: Hoe om te gaan met abnormale tekenproblemen in de schildersoftware?
Antwoord: Volg deze stappen in het bedieningspaneel en het grafische driverpaneel.

1. Schakel "Support Tablet PC" (Tablet PC ondersteunen) uit in het grafische driverpaneel.
2. Schakel "Flicks" (Tikken) uit in "Pen and Touch" (Pen en aanraking) in het bedieningspaneel.
3. Annuleer "Press and Hold" (Ingedrukt houden) in het bedieningspaneel "Pen and Touch" (Pen en aanraking).

Referenties

• http://www.huiontablet.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download HUION 580(2048) - Tablethandleiding
