Shure SM57 - Microfoonhandleiding

Inhoud

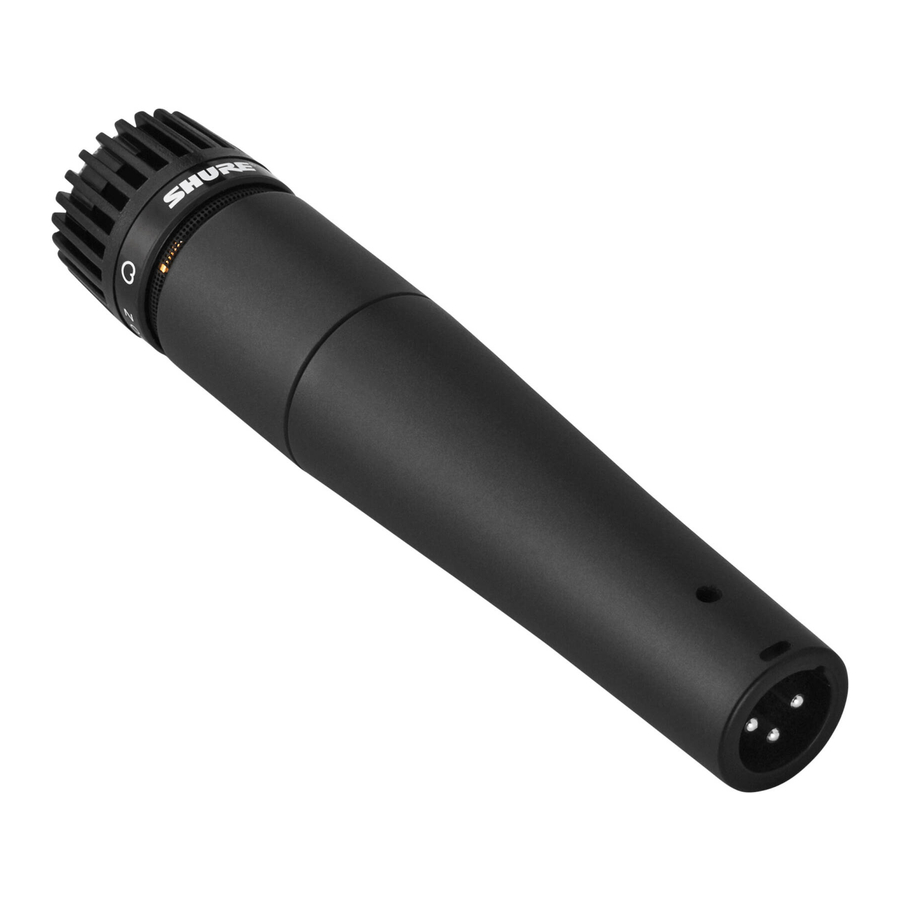

UNIDIRECTIONELE DYNAMISCHE MICROFOON

De Shure SM57 unidirectionele dynamische microfoon is uitzonderlijk geschikt voor de opname van muziekinstrumenten of voor zang. Met zijn heldere, zuivere geluid en zorgvuldig gevormde aanwezigheidsverhoging is de SM57 ideaal voor live geluidsversterking en opname. Hij heeft een uiterst effectief cardioïde opnamepatroon dat de belangrijkste geluidsbron isoleert en tegelijkertijd achtergrondgeluid minimaliseert. In de studio is hij uitstekend geschikt voor het opnemen van drums, gitaar en houtblazers. Voor muziekinstrumenten of zang is de SM57 een consistente keuze van professionele artiesten.

Kenmerken

  • Frequentierespons afgestemd op drums, gitaren en zang
  • Uniform cardioïde opnamepatroon isoleert de belangrijkste geluidsbron terwijl achtergrondgeluid wordt verminderd
  • Pneumatisch schokdempingssysteem vermindert handlinggeluid
  • Extreem duurzaam bij het zwaarste gebruik
  • Geleverde breukvaste draaiadapter die 180° draait
  • Legendarische Shure-kwaliteit, robuustheid en betrouwbaarheid

PLAATSING VAN STAGE-MONITOR & P.A.-LUIDSPREKER

Plaats de stage-monitor direct achter de microfoon (zie Afbeelding 1). Plaats de P.A.-luidsprekers zo dat ze van de achterkant van de microfoon af wijzen. Met de luidsprekers op deze posities is de kans op feedback aanzienlijk kleiner. Controleer altijd de stage-opstelling voor een optreden om een optimale plaatsing te garanderen.
AANBEVOLEN PLAATSING VAN LUIDSPREKER
AANBEVOLEN PLAATSING VAN LUIDSPREKER
AFBEELDING 1

TOEPASSING EN PLAATSING

Enkele van de meest voorkomende toepassingen en plaatsingstechnieken voor de SM57 worden in de volgende tabel vermeld. Onthoud dat microfoontechniek grotendeels een kwestie van persoonlijke smaak is—er is geen enkele "juiste" microfoonpositie.

TOEPASSING SUGGESTIE VOOR MICROFOONPLAATSING TOONKWALITEIT
Tom-Toms Één SM57 op elke tom, of tussen elk paar toms, 25 mm (1 inch) tot 75 mm (3 inch) boven de vellen. Richt elke microfoon op de bovenste vellen. Medium attack, gebalanceerd geluid.
Verwijder bij toms met dubbele vellen het onderste vel en plaats een microfoon aan de binnenkant gericht op het vel. Medium attack, gebalanceerd geluid.
Snaredrum 25 mm (1 inch) tot 75 mm (3 inch) boven de rand van het bovenste vel van de drum. Richt de microfoon op het vel. Meeste "snap" van impact van drumstick
Plaats indien gewenst een tweede microfoon net onder de rand van het onderste vel. Meer "snare"-geluid.
Gitaar- en basversterkers 25 mm (1 inch) van de luidspreker, op de as van de luidsprekerconus. Meeste attack, benadrukte bas
150 mm (6 inch) tot 300 mm (12 inch) van de luidspreker en op de as van de luidsprekerconus.

Medium attack,

vol, gebalanceerd geluid
0,5 m (18 inch) tot 1 m (3 ft) achter de luidspreker, op de as van de luidsprekerconus. Zachtere attack, dun, gereduceerd basgeluid.
Op de as van de rand van de luidsprekerconus. Dunner, gereduceerd basgeluid.

Blaasinstrumenten &

Houtblazers

 Blaasinstrumenten: 0,3 m (1 ft) tot 1 m (3 ft) afstand, op de as van de beker van het instrument. Helder, helder geluid.
Houtblazers: 25 mm (1 inch) tot 150 mm (6 inch) afstand, op de as van de beker van het instrument. Helder, helder geluid.
Beker van het instrument 90° uit de as van de voorkant van de microfoon. Zachter, mellow geluid.
Zang & Spraak 25 mm (1 inch) tot 150 mm (6 inch) van de mond van de zanger. Rijk, warm geluid.

NABIJHEIDSEFFECT

Wanneer de geluidsbron zich op minder dan 6 mm (1/4 inch) van de microfoon bevindt, versterkt de microfoon de lage frequenties (met 6 tot 10 dB bij 100 Hz), waardoor een warmer en rijker basgeluid ontstaat dan wanneer deze verder weg is. Dit effect, bekend als het nabijheidseffect, treedt op bij unidirectionele microfoons zoals de SM57. De SM57 laagfrequente roll-off biedt meer controle, waardoor de gebruiker optimaal kan profiteren van het nabijheidseffect.

ALGEMENE REGELS VOOR MICROFOONGEBRUIK

  1. Richt de microfoon op de gewenste geluidsbron en weg van ongewenste bronnen.
  2. Plaats de microfoon zo dicht mogelijk bij de gewenste geluidsbron.
  3. Werk dicht bij de microfoon voor extra basrespons.
  4. Gebruik slechts één microfoon per geluidsbron.
  5. Plaats meerdere microfoons minstens drie keer zo ver van andere microfoons als van de geluidsbron.
  6. Gebruik zo weinig microfoons als praktisch is.
  7. Plaats microfoons uit de buurt van geluidsreflecterende oppervlakken.
  8. Voeg een windscherm toe bij gebruik van de microfoon buitenshuis, voor close-up spraak of zang.
  9. Vermijd overmatige hantering om mechanisch geluid te minimaliseren.

SPECIFICATIES

Type
Dynamisch
Frequentiebereik
40 tot 15.000 Hz (zie Afbeelding 2)
Frequentierespons

Polair patroon
Unidirectioneel (cardioïde), rotatiesymmetrisch rond de microfoon-as, uniform met frequentie (zie Afbeelding 3)
Polair patroon
TYPISCHE POLAIRE PATRONEN
AFBEELDING 3
Gevoeligheid (bij 1.000 Hz)
Open circuit voltage: –54,5 dBV/Pa* (1,9 mV)
*(1 Pa = 94 dB SPL)

Impedantie
De nominale impedantie is 150Ω (310Ω werkelijk) voor aansluiting op microfooningangen met een lage impedantie.

Polariteit
Positieve druk op het diafragma produceert een positieve spanning op pin 2 ten opzichte van pin 3 (zie Afbeelding 4).
INTERNE AANSLUITINGEN
INTERNE AANSLUITINGEN
AFBEELDING 4

Connector
Drie-pins professionele audio connector (mannelijk XLR-type)

Behuizing
Donkergrijs, geëmailleerd, gegoten staal met een polycarbonaat rooster en een roestvrijstalen scherm.
AFMETINGEN
AFMETINGEN
AFBEELDING 5

Draaiadapter
Positieve werking, breukvast, instelbaar over 180°, met standaard 5/8 inch-27 draad

Nettogewicht (zonder kabel)
284 gram (10 oz)

GELEVERDE ACCESSOIRES

Draaiadapter - A25D
Opbergtas - 26A13

OPTIONELE ACCESSOIRES

Windscherm - A2WS
Bureau Standaard - S37A, S39A
Isolatiesteun - A55M
Dubbele steun - A25M, A26M
Kabel (7,6 m [25 ft]) - C25E, C25F

VERVANGINGSONDERDELEN

Cartridge - R57
Scherm en rooster samenstelling - RPM210
Neem voor extra service- of onderdeleninformatie contact op met de serviceafdeling van Shure op 1-800-516-2525. Neem buiten de Verenigde Staten contact op met uw erkende Shure Service Center.
