Shark NV351, NV352, NV353 -Handleiding stofzuiger

Aan de slag

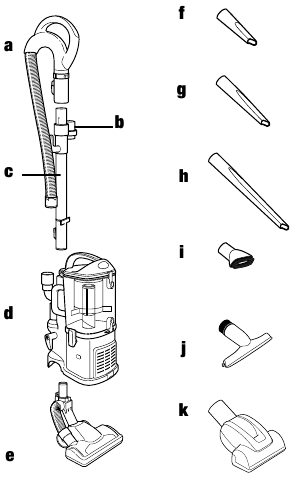

ALLEREERST MOET JE WETEN WAT ER IN DE DOOS ZIT DIE JE NET HEBT GEOPEND:

1. Handgreep met rekbare slang
2. Accessoirehouder
3. Verlengstuk
4. Afneembare bus
5. Gemotoriseerd vloerborstelmondstuk
6. 5,5" Kierenzuigmond (alleen NV351)
7. 11" Kierenzuigmond
8. 24" Kierenzuigmond (alleen NV352)
9. Stofborstel
10. Bekledingshulpmiddel voor dierenharen (alleen NV351 en NV352)
11. Elektrische borstel voor dierenharen (alleen NV353)

ACCESSOIRES:
KIERENZUIGMOND
Bereik diep in smalle ruimtes en reinig tussen kussens, onder radiatoren en plinten en in moeilijk bereikbare spleten en hoeken.

STOFBORSTEL
Stof planken, lampenkappen, jaloezieën, boeken, meubels en andere gestoffeerde huishoudelijke artikelen.

ACCESSOIREHOUDER
Ontworpen om de kierenzuigmond en de stofborstel vast te houden. Voor snelle toegang tot gereedschap tijdens het stofzuigen en schoonmaken in huis.

BEKLEDINGSHULPMIDDEL VOOR DIERENHAREN (alleen NV351 en NV352)
Verwijdert dierenharen en stof van gordijnen en delicate stoffen.

ELEKTRISCHE BORSTEL VOOR DIERENHAREN (alleen NV353)
Dit unieke hulpmiddel is ontworpen voor het snel en gemakkelijk verwijderen van dierenharen en ingewreven vuil van beklede trappen en stoffering.

Uw nieuwe Shark Navigator^®Lift-Away^® stofzuiger kan eenvoudig in verschillende reinigingsmodi worden geconfigureerd om aan al uw reinigingsbehoeften te voldoen: rechtopstaande stofzuiger en afneembare bus - beide met constant zuigvermogen.

MODI

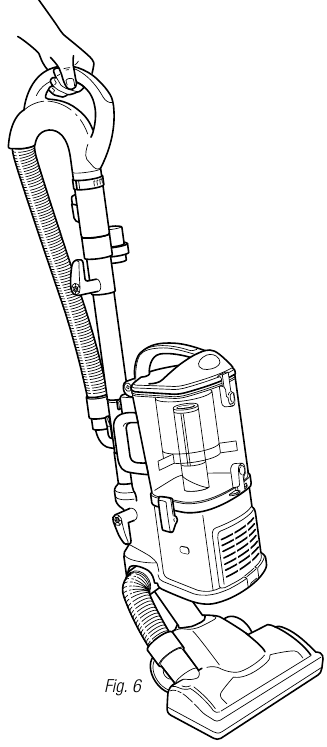

1. RECHTOPSTAANDE STOFZUIGER
   Rechtopstaand stofzuigen - vloeren en tapijten.

2. AFNEEMBARE BUS
   Neem de afneembare bus mee door het huis om allerlei moeilijk bereikbare plekken schoon te maken.


Modus 1: Rechtopstaande stofzuiger

Om het risico op elektrische schokken te verminderen, dient u de stekker uit het stopcontact te halen voordat u het apparaat monteert, hulpstukken toevoegt of verwijdert of modi wijzigt.

De aan/uit-schakelaar bevindt zich bovenop de afneembare bus. Zorg er altijd voor dat de stroom is uitgeschakeld (stand "O") voordat u de stekker in en uit het stopcontact steekt.

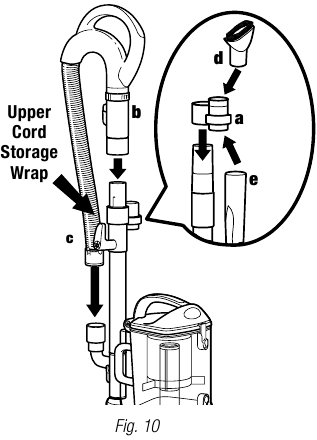

MONTEREN:

1. Plaats het vloermondstuk op een vlakke ondergrond.
2. Lijn de buis van het vloermondstuk uit met de buis op de afneembare bus en laat zakken totdat u hoort dat de twee delen op hun plaats klikken.

   Zorg er bij het bevestigen van de gemotoriseerde vloerborstel voor dat het vergrendelingsmechanisme volledig is vergrendeld om ervoor te zorgen dat de elektrische verbinding tot stand is gebracht.
3. Bevestig het uiteinde van het verlengstuk aan de buis aan de achterkant van de afneembare bus totdat het op zijn plaats klikt.

4. Schuif de accessoirehouder (a), die tegenover de bovenste snoerwikkel is geplaatst, over het verlengstuk. Lijn het lipje uit met de groef en druk omlaag.

5. Duw de handgreep (b) op de bovenkant van het verlengstuk totdat u hoort dat deze op zijn plaats klikt. (Afb. 10)
6. Steek het uiteinde van de rekbare slang (c) in de connector aan de achterkant van de afneembare bus. (Afb. 10)
7. Berg de stofborstel (d) en de kierenzuigmond (e) op de houders van de accessoirehouder op. (Afb. 10)

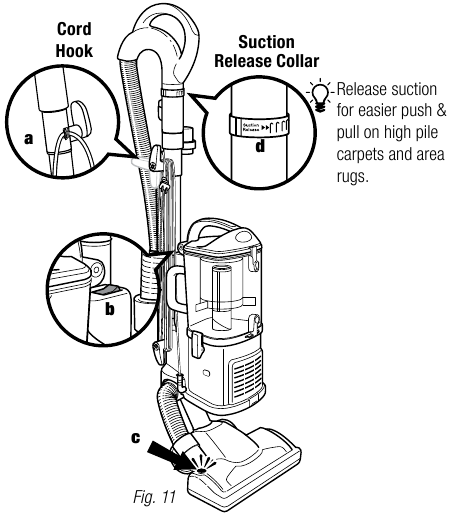

GEBRUIKEN:

1. Draai de snoerontgrendeling om het netsnoer snel los te maken.
2. Zet het netsnoer vast in de snoerhaak (a).


   	= Borstelrol AAN
   	= Blote vloer
   	= UIT

3. Zet de aan/uit-schakelaar (b) op stand "I" om kale vloeren te stofzuigen (alleen rechte zuiging) of op stand "II" om de gemotoriseerde vloerborstel in te schakelen (voor het stofzuigen van tapijten en vloerkleden). (Afb. 11)

   Het indicatielampje van de gemotoriseerde borstel (c) brandt groen wanneer de gemotoriseerde vloerborstel is ingeschakeld, of rood als er een blokkade of storing is. (Afb. 11) Deze functie is ontworpen om uw Lifetime Belt te beschermen die uw gemotoriseerde vloerborstel aandrijft. Zie Controleren op verstoppingen.

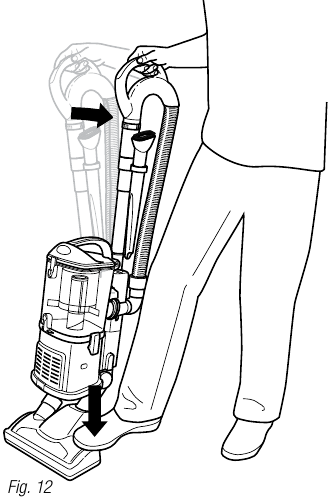

4. Druk het vloermondstuk voorzichtig met uw voet naar beneden terwijl u de handgreep vastpakt en deze naar u toe kantelt.

   OPMERKING: De roterende borstel op de gemotoriseerde vloerborstel draait niet, tenzij het mondstuk plat op de vloer ligt en de handgreep naar achteren is gekanteld.
5. Vanwege het enorme zuigvermogen van deze stofzuiger kan het soms nodig zijn om de zuigkrachtregelaar (d) op de handgreep aan te passen. (Afb. 11) Als de stofzuiger moeilijk te duwen of te trekken lijkt of als hij vloerkleden optilt, past u de zuigkrachtregelaar aan door de kraag 90° linksom te draaien om de klep te openen. Draai de kraag met de klok mee om de klep te sluiten wanneer u een hoge zuigkracht nodig heeft en voor het stofzuigen van vloeren.
6. Leeg de stofbak na het stofzuigen en periodiek tijdens gebruik wanneer deze vol lijkt te zijn. (Zie het gedeelte "Onderhoud" voor instructies.)
7. Als u klaar bent met stofzuigen, schakelt u de stofzuiger uit.

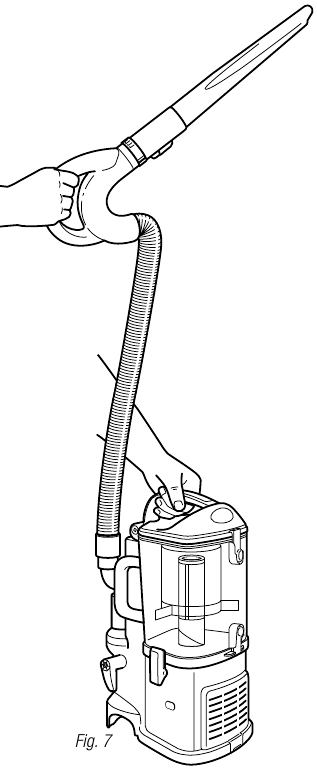

Modus 2: Afneembare bus

U kunt uw stofzuiger in beide modi dragen aan de draagbeugel bovenop de stofbak.

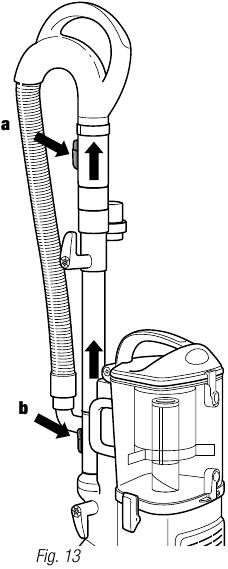

TIL DE AFNEEMBARE BUS OP VOOR DRAAGBARE REINIGING

1. Maak de afneembare bus los van het vloermondstuk.
2. Druk op de ontgrendelingsknop van de handgreep (a) en trek de handgreep omhoog of druk op de ontgrendelingsknop van het verlengstuk (b) en trek het verlengstuk omhoog.

3. Bevestig het gewenste accessoire aan het uiteinde van het verlengstuk of de handgreep.
4. Zet de aan/uit-schakelaar op stand "I" om de stofzuiger in te schakelen voor reiniging boven de vloer en houd de handgreep in één hand vast terwijl u de afneembare bus met de andere hand door het huis draagt.

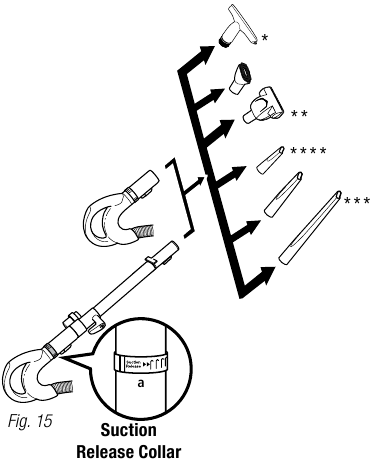

Reiniging boven de vloer

REINIG BOVEN DE VLOER IN DE MODUS RECHTOPSTAANDE STOFZUIGER OF AFNEEMBARE BUS

1. Druk op de ontgrendelingsknop van de handgreep en trek de handgreep omhoog of druk op de ontgrendelingsknop van het verlengstuk en trek het verlengstuk omhoog.
2. Bevestig het gewenste accessoire aan het uiteinde van het verlengstuk of de handgreep.

   Laat de zuigkracht los voor gemakkelijker duwen en trekken op hoogpolige tapijten en vloerkleden.
   (*Hulpmiddel voor bekleding van huisdieren alleen voor modellen NV351 & NV352
   **Elektrische borstel voor huisdieren alleen voor model NV353
   ***24" Kierenzuigmond alleen voor model NV352
   ****5.5" Kierenzuigmond alleen voor model NV351)
3. Uw stofzuiger heeft een enorm zuigvermogen. Pas de hoeveelheid zuigkracht aan met de zuigkrachtregelaar op de handgreep. Open de klep (a) door de kraag 90˚ linksom te draaien voor een lage zuigkracht bij lichte klussen zoals gordijnen of fijne oppervlakken. Sluit de klep (a) door de kraag 90˚ met de klok mee te draaien voor een hoge zuigkracht en bij gebruik van de handaccessoires. (Afb. 15)
4. Zet de aan/uit-schakelaar op stand "I" om de stofzuiger in te schakelen voor reiniging boven de vloer.

   Zorg ervoor dat de stofzuiger in een rechtopstaande positie staat. Gebruik stand "II" niet bij het reinigen boven de vloer in de rechtopstaande stofzuigermodus, omdat dit de gemotoriseerde vloerborstel inschakelt. De roterende borstel kan uw vloer beschadigen als deze gedurende langere tijd op één plek draait.

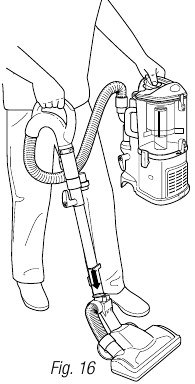

Met vloermondstuk

REINIG DE VLOER IN DE MODUS AFNEEMBARE BUS

1. Druk op de ontgrendelingsknop van het verlengstuk en trek het verlengstuk omhoog.
2. Bevestig het vloermondstuk aan het uiteinde van het verlengstuk.

3. Zet de aan/uit-schakelaar op stand "I" om de zuigmotor in te schakelen.
   OPMERKING: De roterende borstel draait niet in de modus Afneembare bus.

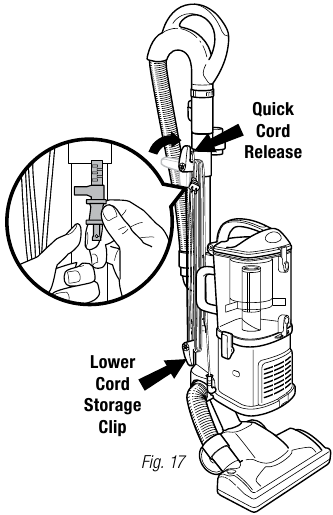

Opbergen

BERG UW STOFZUIGER VEILIG OP

1. Zet uw stofzuiger terug in de rechtopstaande stofzuigermodus.
2. Draai de bovenste snelle snoerontgrendeling in de rechtopstaande positie en wikkel het netsnoer losjes om de twee clips. Klik de stekker op het snoer om hem vast te zetten.

3. Berg de stofborstel en de kierenzuigmond op de houders van de accessoirehouder op.
4. Berg uw stofzuiger veilig op in een koele, droge ruimte waar hij geen gevaar vormt, niet beschadigd raakt en geen schade toebrengt aan personen of zaken.
   OPMERKING: Leeg de stofbak na het reinigen en vóór het opbergen. (Zie het gedeelte "Onderhoud" voor instructies.)

Onderhoud

Om het risico op elektrische schokken te verminderen, moet u de stekker uit het stopcontact halen voordat u reinigings-, onderhouds- of probleemoplossingscontroles uitvoert.
Monteer alle onderdelen veilig terug voordat u de stofzuiger gebruikt.
Gebruik de stofzuiger NIET zonder dat de filters vóór de motor en de stofbak op hun plaats zitten.
Gebruik de stofzuiger NIET met NATTE filters.

Zorg ervoor dat alle filters volledig droog zijn voordat u ze terug in de stofzuiger plaatst.

Steek nooit scherpe voorwerpen in een opening om een verstopping te verwijderen.

Schade die wordt veroorzaakt tijdens het verwijderen of proberen te verwijderen van verstoppingen, valt niet onder de beperkte garantie van uw product.

DE STOFBAK LEGEN

De stofbak moet elke keer dat u stofzuigt worden geleegd, en periodiek tijdens het reinigen, wanneer de stofbak vol lijkt.

1. Maak de vergrendelingen aan de zijkanten van de stofbak los door ze omhoog en naar buiten te tillen om de stofbak van de motorvoet te verwijderen.

2. Houd de stofbak boven een vuilnisbak en druk op de ontgrendelingsknop van de onderste klep. (Fig. 19) Tik zachtjes om de inhoud te legen. Druk de klep weer dicht tot deze vastklikt.

3. Draai indien nodig de stofbak ondersteboven boven de vuilnisbak en druk op de ontgrendelingsknop van de bovenste klep. (Fig. 20) Tik zachtjes om de inhoud te verwijderen.

   Er kunnen resten vast komen te zitten aan het zeefje in de stofbak. Gebruik een droge doek of een stuk keukenpapier om resten te verwijderen. Druk de klep weer dicht tot deze vastklikt.
4. Plaats de stofbak terug op de motorvoet. Haak de twee vergrendelingen op de lipjes aan de zijkanten van de stofbak en druk ze omlaag om te vergrendelen.

DE FILTERS VÓÓR DE MOTOR REINIGEN

1. Verwijder de stofbak.
2. Trek de 2 filters uit de bovenkant van de motorvoet.

3. Spoel de filters grondig in lauw water tot het water helder is.
   Doe het filter NIET in de wasmachine of vaatwasser.
   OPMERKING: Het materiaal in het filter zal na verloop van tijd verkleuren. Dit is NORMAAL en heeft geen invloed op de prestaties van het filter.
4. Knijp overtollig water eruit en laat het minstens 24 uur aan de lucht drogen voordat u het terugplaatst. Gebruik geen föhn of andere verwarmingsmethoden om te drogen.
5. Plaats eerst het viltfilter en vervolgens het schuimfilter.
6. Plaats de stofbak terug.

HET HEPA-FILTER NA DE MOTOR REINIGEN

1. Verwijder de filterafdekking van de voorkant van de stofzuiger door aan het lipje te trekken en de afdekking van de stofzuiger weg te trekken.

2. Haal het HEPA-filter eruit door het recht naar buiten te trekken.
3. Draai het filter om zodat de vuile kant aan de onderkant zit en klop het krachtig schoon tegen een vuilnisbak om al het stof te verwijderen.

4. Was het filter onder de kraan met lauw water met de vuile kant naar beneden gericht tot het water helder is.

   Doe het filter NIET in de wasmachine of vaatwasser.
   OPMERKING: Het materiaal in het filter zal na verloop van tijd verkleuren. Dit is NORMAAL en heeft geen invloed op de prestaties van het filter.
5. Laat het filter 24 uur aan de lucht drogen. Gebruik geen föhn of andere verwarmingsmethoden om te drogen.
6. Zodra het HEPA-filter droog is, plaatst u het terug in de stofzuiger.
7. Plaats de afdekking terug door de twee lipjes in de gaten aan de bovenkant te steken en de afdekking vervolgens omlaag te zwenken totdat deze op zijn plaats klikt.

DE GEMOTORISEERDE VLOERBORSTEL REINIGEN

Wanneer uw gemotoriseerde vloerborstel moet worden gereinigd of vastloopt op een object, wordt deze automatisch uitgeschakeld om schade aan uw levenslange riem te voorkomen. Het indicatielampje brandt rood om u te waarschuwen dat u de stofzuiger moet uitschakelen en de blokkade onmiddellijk moet verwijderen. Het lampje wordt automatisch gereset zodra de blokkade is verwijderd en de stroom is in- en uitgeschakeld of de stofzuiger in de rechtopstaande positie is vergrendeld.

1. Maak de gemotoriseerde vloerborstel los van de afneembare bus.
2. Inspecteer de opening aan de onderkant en de roterende borstel. Als er zich een ophoping van vuil bevindt, verwijder deze dan. Knip voorzichtig alles wat rond de roterende borstel is gewikkeld af met een schaar. Vermijd het beschadigen of afsnijden van de borstelharen.


DE DIERENHAARBORSTEL REINIGEN

1. Schuif de vergrendeling (a) naar voren en kantel de onderste afdekking omhoog om deze te verwijderen.

2. Verwijder voorzichtig eventuele blokkades of vuil en knip eventuele ophoping van haar of touw af die met een schaar om de roterende borstel is gewikkeld.
3. Om de borstel weer in elkaar te zetten, steekt u de lipjes aan de voorkant van de onderste afdekking in de bijbehorende gaten in de bovenste helft en kantelt u deze terug naar beneden totdat deze op zijn plaats klikt.


Zorg ervoor dat u in een goed verlichte ruimte werkt en gebruik een zaklamp om te helpen bij het zoeken naar blokkades.

CONTROLEREN OP VERSTOPPINGEN

Verstoppingen kunnen ervoor zorgen dat uw stofzuiger oververhit raakt en wordt uitgeschakeld. Om te voorkomen dat dit gebeurt, controleert u de potentiële verstoppingsgebieden na zwaar gebruik of als u een zuigkrachtverlies of slechte reinigingsprestaties detecteert.

1. Stofbak
   De stofbak kan vol zijn. Leeg de stofbak.
2. Filters vóór en na de motor
   Filters vóór de motor moeten elke 3 maanden worden gewassen voor optimale prestaties. Het HEPA-filter na de motor moet om de 2 jaar worden gewassen.
   Zorg ervoor dat alle filters schoon zijn.
3. Accessoires
   • Controleer inlaatopeningen:
     • Verlengstuk
     • Stofborstel
     • Spleetzuiger
     • Bekledingsborstel voor dierenharen
     • Dierenhaarborstel
4. Slang en aansluitingen op de stofzuiger
   • Maak de rekbare slang los van de achterkant van de afneembare bus door de lipjes samen te knijpen en omhoog te trekken. (Fig. 28) Maak de slang recht en kijk binnenin op verstoppingen.

   • Verwijder de stofbak en het verlengstuk en scheid de afneembare bus van de gemotoriseerde vloerborstel. Kijk in alle 4 de openingen op eventuele verstoppingen.

5. Gemotoriseerde vloerborstel
   • Maak de slang op de gemotoriseerde vloerborstel aan de bovenkant los door de lipjes samen te knijpen en eruit te trekken, en aan de onderkant door de connector eruit te trekken. Inspecteer de binnenkant van de 3 gaten.


Onderdelen bestellen

Om extra onderdelen of accessoires te bestellen, gaat u naar www.sharkclean.com of belt u met 1-800-798-7398.

Gids voor probleemoplossing

Om vervangende onderdelen te kopen, bezoekt u onze website: www.sharkclean.com of neemt u contact op met de klantenservice: 1-800-798-7398.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Alleen voor huishoudelijk gebruik
BIJ GEBRUIK VAN EEN ELEKTRISCH APPARAAT MOETEN ALTIJD BASISVEILIGHEIDSMAATREGELEN IN ACHT WORDEN GENOMEN, WAARONDER DE VOLGENDE:
LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN UW SHARK NAVIGATOR^®LIFT-AWAY^®.

GEPOLARISEERDE STEKKER:
Om het risico op elektrische schokken te verminderen, heeft dit apparaat een gepolariseerde stekker (één pin is breder dan de andere). Als veiligheidsfunctie past deze stekker slechts op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien. NIET forceren in het stopcontact en niet proberen aan te passen zodat hij wel past.

Om het risico op elektrische schokken of letsel te verminderen, niet buitenshuis of op natte oppervlakken gebruiken.

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL TE VERMINDEREN:

ALGEMENE ELEKTRISCHE VEILIGHEID:

1. Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is en voor onderhoud.
2. GEBRUIK GEEN stofzuiger met een beschadigd snoer of stekker. Als het apparaat niet naar behoren werkt, is gevallen, beschadigd, buiten heeft gestaan of in water is gevallen, breng het dan terug naar SharkNinja Operating LLC voor onderzoek, reparatie of afstelling.
3. NIET aan het snoer trekken of de stofzuiger aan het snoer dragen.
4. NIET de stekker uit het stopcontact trekken door aan het snoer te trekken; om de stekker uit het stopcontact te halen, pak de stekker vast, niet het snoer.
5. NIET de stekker of het apparaat met natte handen hanteren.
6. LAAT de stofzuiger NIET over het netsnoer lopen.
7. GEBRUIK het snoer NIET als handgreep.
8. DOE de deur NIET dicht over het snoer.
9. Trek het snoer NIET om scherpe hoeken. Het gebruik van een verlengsnoer wordt niet aanbevolen.
10. Laat het apparaat NIET achter wanneer het is aangesloten.
11. Houd het snoer uit de buurt van hete oppervlakken.
12. Schakel alle bedieningselementen uit voordat u de stofzuiger aansluit of loskoppelt.
13. Schakel dit apparaat altijd uit voordat u een gemotoriseerd mondstuk aansluit of loskoppelt.
14. Berg uw apparaat op met het netsnoer vastgemaakt rond de twee snoerhouders, zoals weergegeven in de opberginstructies.

SLANGAANSLUITINGEN:

1. NIET gebruiken als de luchtstroom beperkt is; als de luchtkanalen, de slang of de accessoires verstopt raken, schakel dan de stofzuiger uit. Verwijder alle obstructies voordat u het apparaat weer inschakelt.
2. Houd het uiteinde van de slang en de openingen van de accessoires uit de buurt van gezicht en lichaam.
3. Houd reinigingsgereedschap en slangzuigopeningen uit de buurt van haar, gezicht, vingers, onbedekte voeten of losse kleding.
4. Gebruik alleen door de fabrikant aanbevolen hulpstukken.

ALGEMEEN GEBRUIK:

1. Gebruik alleen zoals beschreven in deze handleiding.
2. Steek GEEN voorwerpen in openingen. NIET gebruiken met een geblokkeerde opening; houd vrij van stof, pluisjes, haar en alles dat de luchtstroom kan verminderen.
3. Houd uw werkplek goed verlicht.
4. Houd de stofzuiger te allen tijde in beweging over het tapijtoppervlak om beschadiging van de tapijtvezels te voorkomen.
5. Plaats GEEN stofzuiger op onstabiele oppervlakken zoals stoelen of tafels.
6. Laat NIET toe dat het apparaat door kinderen wordt gebruikt. Nauwlettend toezicht is noodzakelijk bij gebruik in de buurt van kinderen. Dit is geen speelgoed.
7. GEBRUIK GEEN stofzuiger als deze is gevallen, beschadigd, buiten heeft gestaan of in water is ondergedompeld. Breng het terug naar SharkNinja Operating LLC voor onderzoek, reparatie of afstelling.
8. NIET gebruiken zonder stofopvangbeker en/of filters op hun plaats.

STOFOPVANGBAK/FILTERS/ACCESSOIRES:
Voordat u de stofzuiger aanzet:

1. Zorg ervoor dat alle filters volledig droog zijn na routineonderhoud.
2. Zorg ervoor dat de stofopvangbeker en alle filters op hun plaats zitten na routineonderhoud.
3. Zorg ervoor dat accessoires vrij zijn van verstoppingen.
4. Gebruik alleen filters en accessoires die door SharkNinja Operating LLC worden geleverd. [Als u dit niet doet, vervalt de garantie.]

ALGEMEEN SCHOONMAKEN:

1. Raap GEEN grote voorwerpen op.
2. Raap GEEN harde of scherpe voorwerpen op, zoals glas, spijkers, schroeven of munten, die de stofzuiger kunnen beschadigen.
3. Raap GEEN rokende of brandende voorwerpen op, zoals hete kolen, sigarettenpeuken, open haardas of lucifers.
4. NIET gebruiken om gipsstof op te zuigen.
5. Raap GEEN ontvlambare of brandbare materialen op, zoals aanstekerbenzine, benzine of kerosine, en gebruik de stofzuiger niet in gebieden waar deze aanwezig kunnen zijn.
6. Raap GEEN giftige oplossingen op, zoals chloorbleekmiddel, ammoniak of gootsteenontstopper.
7. NIET gebruiken in een afgesloten ruimte waar dampen aanwezig zijn van verf, verfverdunner, motwerende middelen, ontvlambaar stof of andere explosieve of giftige materialen.
8. Zuig GEEN vloeistoffen op.
9. Dompel de stofzuiger NIET onder in water of andere vloeistoffen.
10. NIET buitenshuis of op natte oppervlakken gebruiken; alleen op droge oppervlakken gebruiken.
11. Wees extra voorzichtig bij het schoonmaken op trappen.

Om vervangende onderdelen te kopen, bezoek onze website: www.sharkclean.com of neem contact op met de klantenservice: 1-800-798-7398.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Shark NV351, NV352, NV353 -Handleiding stofzuiger

Beschikbare talen
