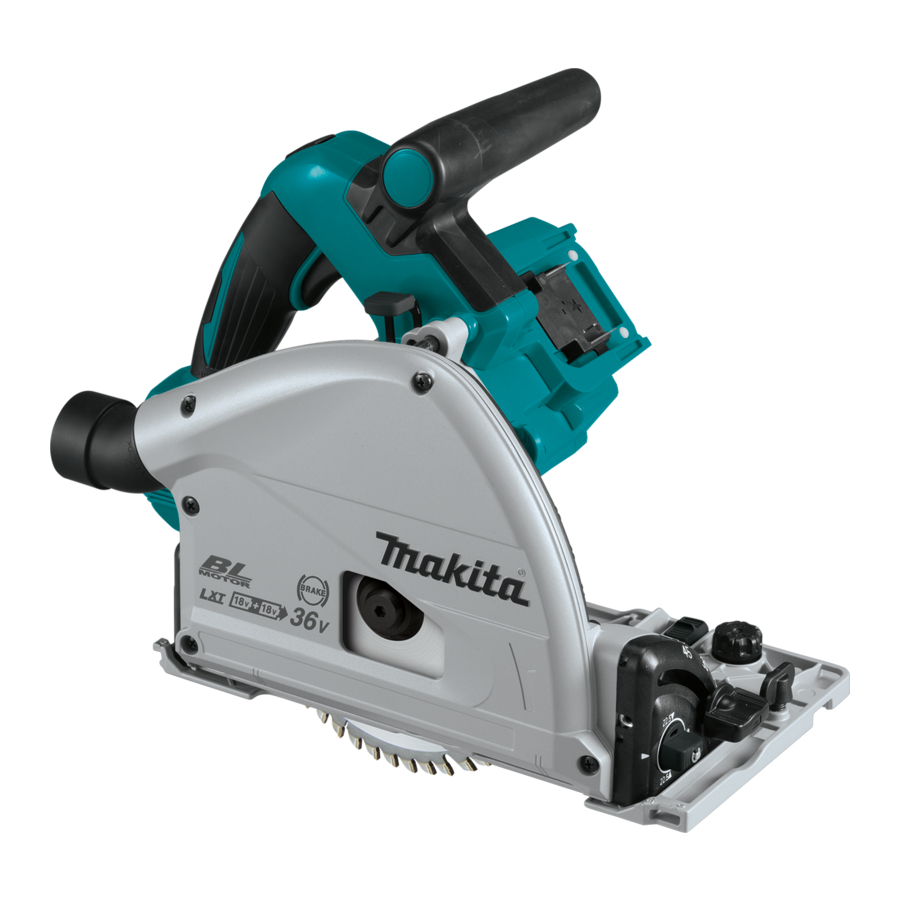

Makita XPS01 Handleiding

SPECIFICATIES

Model:		XPS01
Diameter zaagblad		165 mm (6-1/2')
Max. zaagdiepte	bij 0°	56 mm (2-3/16')
	bij 45° verstek	40 mm (1-9/16')
	bij 48° verstek	38 mm (1-1/2')
Nullasttoerental		2,500 - 6,300 /min
Totale lengte		346 mm (13-5/8')
Nominale spanning		D.C. 36 V
Accucartridge		BL1815N, BL1820B, BL1830, BL1830B, BL1840B, BL1850B, BL1860B
Oplader		DC18RC, DC18RD, DC18SD, DC18SE, DC18SF
Nettogewicht		4.4 - 5.1 kg (9.8 - 11.2 lbs)

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties en accucartridge kunnen van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de bevestiging(en), inclusief de accucartridge. De lichtste en zwaarste combinatie, volgens EPTA-procedure 01/2014, worden in de tabel weergegeven.

VEILIGHEIDSWAARSCHUWINGEN

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet aangedreven (met snoer) elektrisch gereedschap of via een accu aangedreven (snoerloos) elektrisch gereedschap.

Veiligheid van de werkomgeving

1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongevallen.
2. Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan leiden tot verlies van controle.

Elektrische veiligheid

1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en overeenkomende stopcontacten verminderen het risico op een elektrische schok.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op een elektrische schok als uw lichaam is geaard.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op een elektrische schok.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren vergroten het risico op een elektrische schok.
5. Bij het gebruik van elektrisch gereedschap buitenshuis, dient u een verlengsnoer te gebruiken dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.
6. Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op een elektrische schok.
7. Elektrisch gereedschap kan elektromagnetische velden (EMV) produceren die niet schadelijk zijn voor de gebruiker. Gebruikers van pacemakers en andere soortgelijke medische apparaten dienen echter contact op te nemen met de fabrikant van hun apparaat en/of arts voor advies voordat ze dit elektrische gereedschap gebruiken.

Persoonlijke veiligheid

1. Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongevallen.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Houd te allen tijde een goede stand en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn aangebracht voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde risico's verminderen.
8. Laat u door vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap, niet zelfgenoegzaam worden en de veiligheidsprincipes van gereedschap negeren. Een onvoorzichtige actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
7. Gebruik het elektrische gereedschap, accessoires en gereedschapsbits etc. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor andere dan beoogde bewerkingen kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige bediening en controle van het gereedschap in onverwachte situaties.
9. Draag bij het gebruik van het gereedschap geen stoffen werkhandschoenen die verstrikt kunnen raken. Het verstrikt raken van stoffen werkhandschoenen in de bewegende onderdelen kan leiden tot persoonlijk letsel.

Gebruik en onderhoud van accugereedschap

1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type accu kan brandgevaar veroorzaken bij gebruik met een ander type accu.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
3.
   Wanneer de accu niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
4.
   Onder ongunstige omstandigheden kan er vloeistof uit de accu worden geslingerd; vermijd contact. Spoel af met water als contact per ongeluk optreedt. Zoek bovendien medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
5. Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
6. Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
7. Volg alle oplaadinstructies op en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

Service

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
2. Verricht nooit onderhoud aan beschadigde accu's. Onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.
3. Volg de instructies voor het smeren en verwisselen van accessoires.
4. Houd handgrepen droog, schoon en vrij van olie en vet.

Productveiligheidswaarschuwingen

Snijprocedures

1.

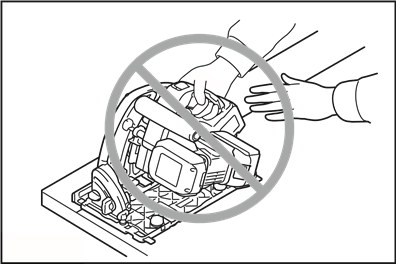

   Houd uw handen uit de buurt van het snijgebied en het zaagblad. Houd uw tweede hand op de hulphendel of de motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden gesneden.

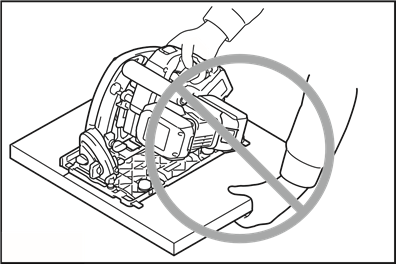

2. Reik niet onder het werkstuk. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
3. Pas de snijdiepte aan de dikte van het werkstuk aan. Minder dan een volledige tand van de zaagbladvertanding moet onder het werkstuk zichtbaar zijn.

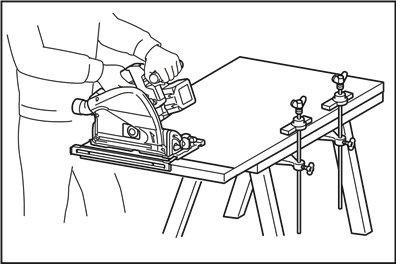

4. Houd het werkstuk nooit in uw handen of over uw been tijdens het snijden. Zet het werkstuk vast op een stabiel platform. Het is belangrijk om het werk goed te ondersteunen om de blootstelling van het lichaam, het vastlopen van het zaagblad of het verlies van controle te minimaliseren.

5. Houd het elektrisch gereedschap vast aan de geïsoleerde oppervlakken, wanneer u een handeling uitvoert waarbij het snijgereedschap verborgen bedrading kan raken. Contact met een "stroomvoerende" draad zal ook blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok kunnen geven.
6. Gebruik bij het zagen altijd een spouwmes of rechte geleider. Dit verbetert de nauwkeurigheid van de zaagsnede en verkleint de kans op het vastlopen van het zaagblad.
7. Gebruik altijd zaagbladen met de juiste grootte en vorm (diamant versus rond) van de asgaten. Zaagbladen die niet overeenkomen met de montagehardware van de zaag, zullen uit het midden lopen, waardoor u de controle verliest.
8. Gebruik nooit beschadigde of onjuiste bladringen of bouten. De bladringen en bouten zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veiligheid tijdens het gebruik.

Oorzaken van terugslag en bijbehorende waarschuwingen

• terugslag is een plotselinge reactie op een afgekneld, vastgelopen of verkeerd uitgelijnd zaagblad, waardoor een onbeheersbare zaag omhoog en uit het werkstuk naar de bediener wordt getild;
• wanneer het zaagblad wordt afgekneld of vastgeklemd door het spouwmes, komt het zaagblad tot stilstand en drijft de motorreactie de eenheid snel terug naar de bediener;
• als het zaagblad in de zaagsnede verdraaid of verkeerd uitgelijnd raakt, kunnen de tanden aan de achterkant van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en terugspringt naar de bediener.

Terugslag is het gevolg van verkeerd gebruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt aangegeven.

1. Houd de zaag stevig met beide handen vast en plaats uw armen zo dat ze de terugslagkrachten weerstaan. Plaats uw lichaam aan een van beide zijden van het zaagblad, maar niet in lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag achteruit springt, maar terugslagkrachten kunnen door de bediener worden gecontroleerd als de juiste voorzorgsmaatregelen worden genomen.
2. Wanneer het zaagblad vastloopt, of wanneer u een zaagsnede om welke reden dan ook onderbreekt, laat u de trekker los en houdt u de zaag stil in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag achteruit te trekken terwijl het zaagblad in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastlopen van het zaagblad te elimineren.
3. Wanneer u een zaag in het werkstuk opnieuw start, centreert u het zaagblad in de zaagsnede, zodat de zaagtanden niet in het materiaal grijpen. Als een zaagblad vastloopt, kan het uit het werkstuk omhoog lopen of terugkaatsen wanneer de zaag opnieuw wordt gestart.

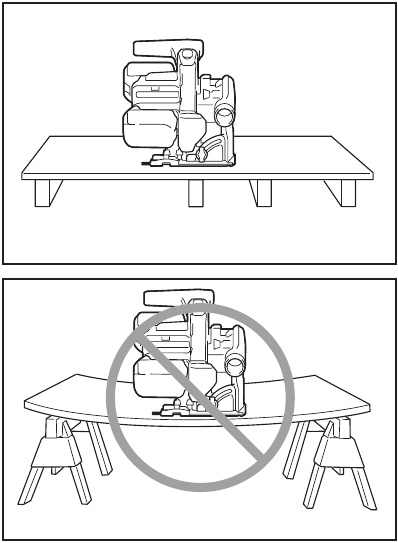

4. Ondersteun grote panelen om het risico van het knellen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging door te zakken onder hun eigen gewicht. Ondersteuningen moeten onder het paneel aan beide zijden worden geplaatst, dicht bij de zaaglijn en dicht bij de rand van het paneel.

5. Gebruik geen botte of beschadigde zaagbladen. Ongeslepen of onjuist ingestelde zaagbladen produceren een smalle zaagsnede, wat leidt tot overmatige wrijving, het vastlopen van het zaagblad en terugslag.
6. De vergrendelingshendels voor het instellen van de zaagbladdiepte en de afschuining moeten vast en stevig zijn voordat u de zaagsnede maakt. Als de zaagbladafstelling tijdens het zagen verschuift, kan dit leiden tot vastlopen en terugslag.
7. Wees extra voorzichtig bij het zagen in bestaande muren of andere blinde gebieden. Het uitstekende zaagblad kan voorwerpen doorsnijden die terugslag kunnen veroorzaken.
8. Houd het gereedschap ALTIJD stevig met beide handen vast. Plaats uw hand, been of een ander lichaamsdeel NOOIT onder de gereedschapsvoet of achter de zaag, vooral niet bij het maken van dwarsdoorsneden. Als er terugslag optreedt, kan de zaag gemakkelijk achterwaarts over uw hand springen, wat kan leiden tot ernstig persoonlijk letsel.

9. Forceer de zaag nooit. Duw de zaag vooruit met een snelheid waarmee het zaagblad snijdt zonder te vertragen. Het forceren van de zaag kan leiden tot ongelijkmatige zaagsneden, verlies van nauwkeurigheid en mogelijke terugslag.

Beschermkapfunctie

1. Controleer of de beschermkap goed sluit voor elk gebruik. Gebruik de zaag niet als de beschermkap niet vrij kan bewegen en het zaagblad onmiddellijk omsluit. Klem of bind de beschermkap nooit vast zodat het zaagblad bloot komt te liggen. Als de zaag per ongeluk valt, kan de beschermkap verbogen zijn. Controleer of de beschermkap vrij kan bewegen en het zaagblad of een ander onderdeel niet raakt, in alle hoeken en zaagdiepten.
2. Controleer de werking en de staat van de terugtrekveer van de beschermkap. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De beschermkap kan traag werken als gevolg van beschadigde onderdelen, gomachtige afzettingen of een opeenhoping van vuil.
3. Zorg ervoor dat de basisplaat van de zaag niet verschuift tijdens het uitvoeren van een "invalzaagsnede". Het zijdelings verschuiven van het zaagblad zal leiden tot vastlopen en waarschijnlijk terugslag.
4. Let er altijd op dat de beschermkap het zaagblad bedekt voordat u de zaag op een werkbank of vloer neerlegt. Een onbeschermd, uitrollend zaagblad zal ervoor zorgen dat de zaag achteruit loopt en alles doorsnijdt wat zich in de weg bevindt. Wees u bewust van de tijd die het kost voordat het zaagblad stopt nadat de schakelaar is losgelaten.

Aanvullende veiligheidswaarschuwingen

1. Beoogd gebruik
   Dit gereedschap is speciaal bedoeld voor het uitvoeren van invalzaagsneden. Het gereedschap is ook bedoeld voor lengte- en dwarssneden. Het gereedschap is ontworpen voor het zagen van hout, aluminium, plastic, mineraalhoudend plastic en soortgelijke materialen. Gebruik altijd het juiste, daarvoor bestemde Makita-zaagblad voor de te zagen materialen. Het gebruik van een onjuist zaagblad kan leiden tot terugslag en persoonlijk letsel.
2. Wees extra voorzichtig bij het zagen van vochtig hout, onder druk behandeld hout of hout met knoesten. Zorg voor een soepele voortgang van het gereedschap zonder dat de zaagbladsnelheid afneemt om oververhitting van de zaagbladpunten te voorkomen en, bij het zagen van plastic, om te voorkomen dat het plastic smelt.
3. Probeer geen gezaagd materiaal te verwijderen wanneer het zaagblad in beweging is. Wacht tot het zaagblad tot stilstand is gekomen voordat u het gezaagde materiaal vastpakt. Zaagbladen draaien uit na het uitschakelen.
4. Vermijd het doorsnijden van spijkers. Controleer het hout op spijkers en verwijder ze voordat u gaat zagen.
5. Plaats het bredere gedeelte van de zaagvoet op dat deel van het werkstuk dat stevig wordt ondersteund, niet op het gedeelte dat eraf valt wanneer de zaagsnede is gemaakt. Als het werkstuk kort of klein is, klemt u het vast. PROBEER KORTE STUKKEN NIET MET DE HAND VAST TE HOUDEN!

6. Voordat u het gereedschap neerlegt nadat u een zaagsnede hebt voltooid, moet u ervoor zorgen dat de beschermkap is gesloten en dat het zaagblad volledig tot stilstand is gekomen.

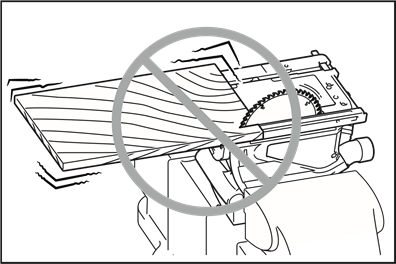

7. Probeer nooit te zagen met de cirkelzaag ondersteboven in een bankschroef. Dit is uiterst gevaarlijk en kan leiden tot ernstige ongevallen.

8. Sommige materialen bevatten chemicaliën die giftig kunnen zijn. Neem voorzorgsmaatregelen om inademing van stof en huidcontact te voorkomen. Volg de veiligheidsinformatie van de materiaalleverancier.
9. Stop de zaagbladen niet door zijdelingse druk op het zaagblad uit te oefenen.
10. Gebruik geen schuurschijven.
11. Gebruik alleen het zaagblad met de diameter die op het gereedschap is aangegeven of in de handleiding is gespecificeerd. Het gebruik van een verkeerd formaat zaagblad kan de juiste bescherming van het zaagblad of de werking van de beschermkap beïnvloeden, wat kan leiden tot ernstig persoonlijk letsel.
12. Houd het zaagblad scherp en schoon. Tandvlees en houthars die op zaagbladen zijn uitgehard, vertragen het zagen en vergroten het risico op terugslag. Houd het zaagblad schoon door het eerst uit het gereedschap te verwijderen en het vervolgens te reinigen met tandvlees- en harsverwijderaar, heet water of petroleum. Gebruik nooit benzine.
13. Draag een stofmasker en gehoorbescherming wanneer u het gereedschap gebruikt.
14. Gebruik altijd het zaagblad dat bedoeld is voor het zagen van het materiaal dat u gaat zagen.
15. Gebruik alleen de zaagbladen die zijn gemarkeerd met een snelheid die gelijk is aan of hoger is dan de snelheid die op het gereedschap is aangegeven.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) GEEN strikte naleving van de veiligheidsregels voor het betreffende product vervangen. MISBRUIK of het niet naleven van de veiligheidsregels die in deze gebruiksaanwijzing worden vermeld, kan ernstig persoonlijk letsel veroorzaken

Symbolen

Het volgende toont de symbolen die voor gereedschap worden gebruikt.

v	volt
	gelijkstroom
no	onbelast toerental
.../min r/min	omwentelingen of heen- en weergaande bewegingen per minuut

FUNCTIONELE BESCHRIJVING

Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accu verwijderd is voordat u de functie van het gereedschap aanpast of controleert.

Accu plaatsen of verwijderen

Schakel het gereedschap altijd uit voordat u de accu plaatst of verwijdert.

Houd het gereedschap en de accu stevig vast bij het plaatsen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen ze uit uw handen glippen, wat kan leiden tot schade aan het gereedschap en de accu, en tot persoonlijk letsel.

Om de accu te verwijderen, schuift u deze van het gereedschap terwijl u de knop aan de voorkant van de accu verschuift.

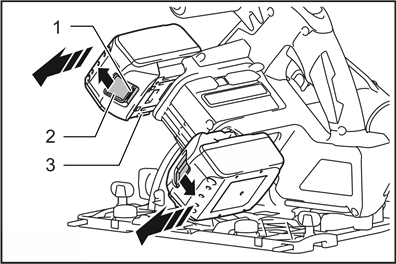

Om de accu te plaatsen, lijnt u de lip op de accu uit met de groef in de behuizing en schuift u deze op zijn plaats. Steek hem helemaal in totdat hij met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop ziet, is deze niet volledig vergrendeld.

1. Rode indicator
2. Knop
3. Accu

Plaats de accu altijd volledig totdat de rode indicator niet meer te zien is. Anders kan deze per ongeluk uit het gereedschap vallen, waardoor u of iemand in de buurt letsel kan oplopen.

Plaats de accu niet met geweld. Als de accu er niet gemakkelijk inschuift, wordt deze niet correct geplaatst.

OPMERKING: Het gereedschap werkt niet met slechts één accu.

Gereedschap / accubeveiligingssysteem

Het gereedschap is uitgerust met een gereedschap/accubeveiligingssysteem. Dit systeem schakelt automatisch de stroom naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap of de accu zich in een van de volgende omstandigheden bevindt.

Overbelastingsbeveiliging

Wanneer het gereedschap wordt gebruikt op een manier die een abnormaal hoge stroom veroorzaakt, stopt het gereedschap automatisch. Zet in deze situatie het gereedschap uit en stop de toepassing die ervoor zorgde dat het gereedschap overbelast raakte. Zet vervolgens het gereedschap aan om opnieuw te starten.

Oververhittingsbeveiliging

Wanneer het gereedschap oververhit is, stopt het gereedschap automatisch en knippert de accu-indicator ongeveer 60 seconden. Laat in deze situatie het gereedschap afkoelen voordat u het gereedschap weer aanzet.

Diepontladingsbeveiliging

Wanneer de accucapaciteit laag wordt, stopt het gereedschap automatisch. Als het product niet werkt, zelfs niet wanneer de schakelaars worden bediend, verwijder dan de accu's uit het gereedschap en laad de accu's op.

De resterende accucapaciteit aangeven

Druk op de controleknop om de resterende accucapaciteit aan te geven. De accu-indicatoren komen overeen met elke accu

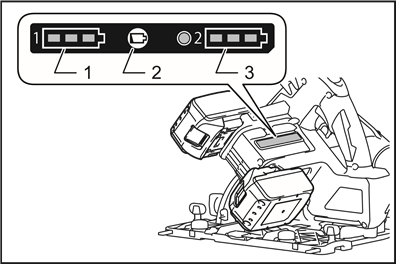

1. Accu-indicator (voor bovenste accu)
2. Controleknop
3. Accu-indicator (voor onderste accu)

Status accu-indicator			Resterende accucapaciteit
Aan	Uit	Knipperend
			50% tot 100%
			20% tot 50%
			0% tot 20%
			Laad de accu op

Alleen voor accu's met de indicator
Druk op de controleknop op de accu om de resterende accucapaciteit aan te geven. De indicatorlampjes gaan een paar seconden branden

1. Indicatorlampjes
2. Controleknop

Indicatorlampjes			Resterende capaciteit
Brandend	Uit	Knipperend
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			De accu is mogelijk defect.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

Automatische snelheidsveranderingsfunctie

Dit gereedschap heeft een "hoge snelheidsmodus" en een "hoge koppelmodus".
Het gereedschap verandert automatisch de werkingsmodus afhankelijk van de werkbelasting. Wanneer de werkbelasting laag is, werkt het gereedschap in de "hoge snelheidsmodus" voor een snellere snijwerking. Wanneer de werkbelasting hoog is, werkt het gereedschap in de "hoge koppelmodus" voor een krachtige snijwerking.

De modusindicator licht groen op wanneer het gereedschap in de "hoge koppelmodus" werkt.
Als het gereedschap met een te hoge belasting wordt bediend, knippert de modusindicator groen. De modusindicator stopt met knipperen en licht vervolgens op of gaat uit als u de belasting van het gereedschap vermindert.

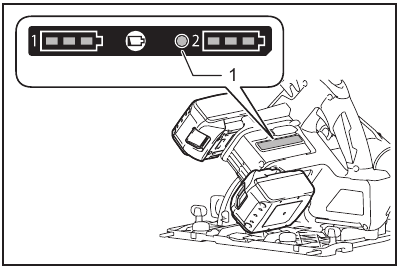

1. Modusindicator

Status modusindicator			Werkingsmodus
Aan	Uit	Knipperend
			Hoge snelheidsmodus
			Hoge koppelmodus
			Overbelastingswaarschuwing

Snijdiepte aanpassen

Draai na het aanpassen van de snijdiepte de borgschroef altijd stevig vast.

Draai de borgschroef op de dieptegeleider los en verplaats de onderste aanslag van het blad naar de gewenste diepte op de schaalplaat. Draai bij de gewenste snijdiepte de borgschroef stevig vast.
Voor schonere, veiligere sneden stelt u de snijdiepte zo in dat niet meer dan één bladtand onder het werkstuk uitsteekt. Het gebruik van de juiste snijdiepte helpt het potentieel voor gevaarlijke TERUGSLAG te verminderen, die persoonlijk letsel kan veroorzaken.

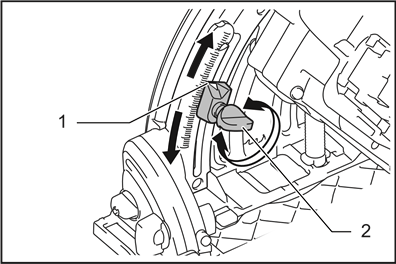

1. Onderste aanslag van het blad
2. Borgschroef

Snelstopknop voor een snijdiepte van 2 tot 3 mm bij gebruik van een geleiderail

(Optionele accessoire)
Dit gereedschap heeft de snelstopknop voor een snijdiepte van 2 tot 3 mm op de tandwielkast naast de achterste handgreep bij gebruik van een geleiderail. Dit wordt gebruikt om splinters op het werkstuk in de snede te voorkomen. Maak een doorgang van de eerste snede van 2 tot 3 mm en maak vervolgens nog een doorgang van de gebruikelijke snede.

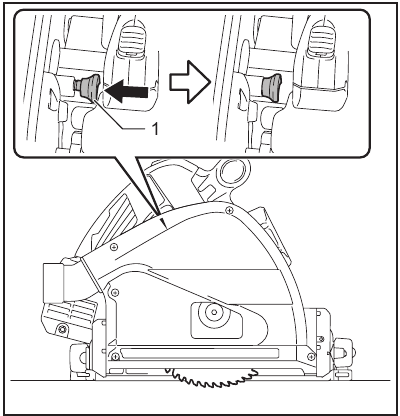

1. Snelstopknop

Om de snijdiepte van 2 tot 3 mm te verkrijgen, drukt u de snelstopknop in de richting van het zaagblad. Dit is handig om splinters op het werkstuk te voorkomen.
Om de snijdiepte vanuit deze positie los te laten voor een vrije snijdiepte, trekt u de knop gewoon terug.

Verstek zagen

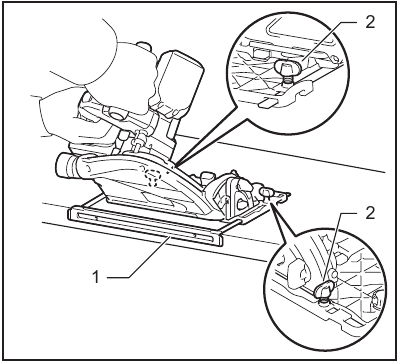

Draai de borgschroeven los. Stel de gewenste hoek in door dienovereenkomstig te kantelen en draai vervolgens de borgschroeven stevig vast.

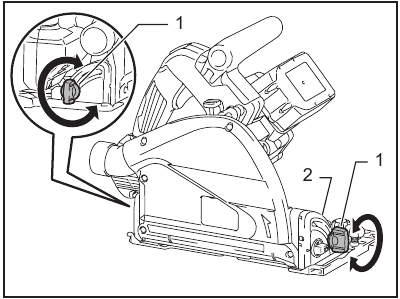

1. Borgschroef
2. Verstekschaalplaat

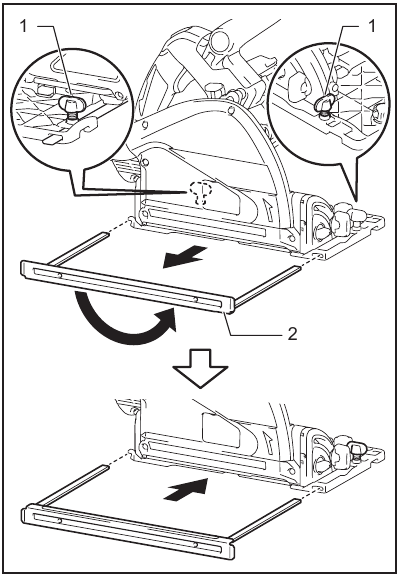

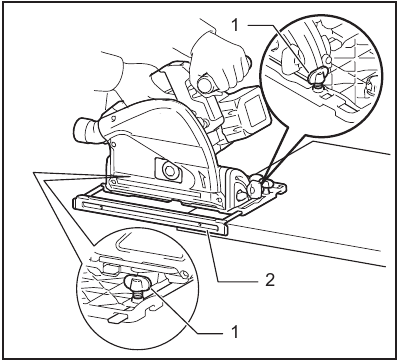

1. Subbasis (optionele accessoire)
2. Borgschroef

Positieve stopper

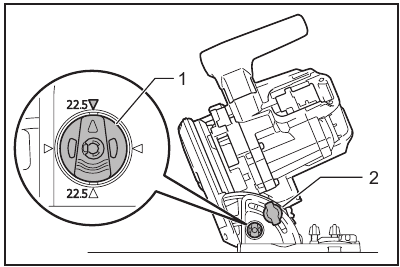

De positieve stopper is handig om de aangegeven hoek snel in te stellen. Draai de positieve stopper zodat de pijl erop naar 22,5° wijst. Draai de borgschroeven aan de voor- en achterkant los. Kantel vervolgens het blad totdat het stopt en zet de basis vast met de borgschroeven.
Om 48°-verstek zagen uit te voeren, draait u de borgschroeven los en kantelt u de hendel volledig in de richting van de pijl in de afbeelding. Stel vervolgens de verstekhoek in op 48° en draai de borgschroeven vast.

1. Positieve stopper
2. Borgschroef

48°-verstek zagen
Om 48°-verstek zagen uit te voeren, draait u de borgschroeven los en kantelt u de hendel volledig in de richting van de pijl in de afbeelding. Stel vervolgens de verstekhoek in op 48° en draai de borgschroeven vast.

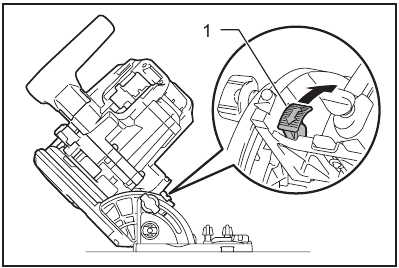

1. Hendel

-1°-verstek zagen
Om -1°-verstek zagen uit te voeren, draait u de borgschroeven los en drukt u de hendels in de richting van de pijl in de afbeelding. Stel vervolgens de verstekhoek in op -1° en draai de borgschroeven vast.

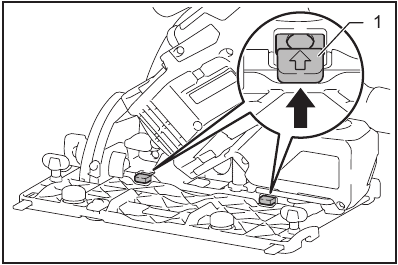

1. Hendel

Vizier

1. Basis

De snijlijn varieert afhankelijk van de snijhoek en of u de geleiderail (optionele accessoire) gebruikt.

Bij gebruik van het gereedschap zonder geleiderail
Voor rechte sneden lijnt u de A-positie aan de voorkant van de basis uit met uw snijlijn. Voor 45° versteksneden lijnt u de B-positie ermee uit.

Bij gebruik van het gereedschap met geleiderail

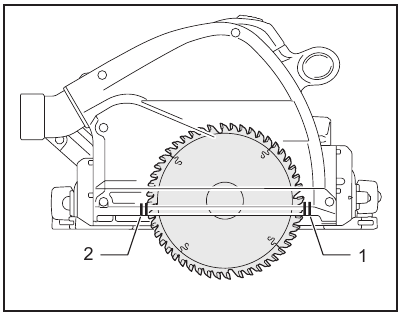

Lijn voor zowel rechte sneden als 45° versteksneden altijd de A-positie aan de voorkant van de basis uit met uw snijlijn.

Schakelactie

Voordat u de accu in het gereedschap plaatst, moet u altijd controleren of de schakelaar goed werkt en terugkeert naar de "UIT"-stand wanneer deze wordt losgelaten.

Schakel de vergrendelknop NOOIT uit door deze vast te plakken of op een andere manier. Een schakelaar met een uitgeschakelde vergrendelknop kan leiden tot onbedoelde bediening en ernstig persoonlijk letsel.

Gebruik het gereedschap NOOIT als het draait wanneer u gewoon aan de schakelaar trekt zonder op de vergrendelknop te drukken. Een schakelaar die gerepareerd moet worden, kan leiden tot onbedoelde bediening en ernstig persoonlijk letsel. Breng het gereedschap terug naar een Makita-servicecentrum voor de juiste reparaties VOORDAT u het verder gebruikt.

Om te voorkomen dat de schakelaar per ongeluk wordt ingedrukt, is er een vergrendelknop voorzien. Om het gereedschap te starten, drukt u de vergrendelknop in en trekt u aan de schakelaar. Laat de schakelaar los om te stoppen.

1. Schakelaar
2. Vergrendelknop

LET OP: Trek niet hard aan de schakelaar zonder de vergrendelknop in te drukken. Dit kan schade aan de schakelaar veroorzaken.

Elektrische rem

Dit gereedschap is uitgerust met een elektrische bladrem. Als het gereedschap het blad niet snel genoeg stopt nadat de schakelhendel is losgelaten, laat het gereedschap dan repareren in een Makita-servicecentrum.

Het bladremsysteem is geen vervanging voor de bladbeschermer. GEBRUIK HET GEREEDSCHAP NOOIT ZONDER EEN GOED WERKENDE BLADBESCHERMER. DIT KAN ERNSTIG PERSOONLIJK LETSEL VEROORZAKEN.

Snelheidsregelknop

De snelheid van het gereedschap kan worden aangepast door aan de regelknop te draaien. De snelheid van de bladrotatie neemt toe naarmate u het nummer op de snelheidsregelknop verhoogt.

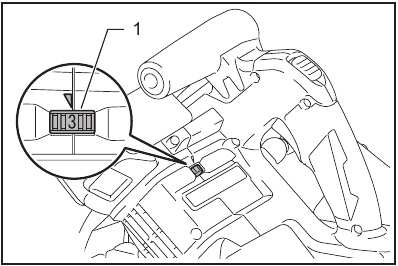

1. Snelheidsregelknop

Raadpleeg de tabel om de juiste snelheid te selecteren voor het te snijden werkstuk. De juiste snelheid kan echter verschillen afhankelijk van het type of de dikte van het werkstuk. Over het algemeen kunt u met hogere snelheden werkstukken sneller snijden, maar de levensduur van het blad wordt verkort.

Nummer	Bladrotatiesnelheid per minuut (/min)
1	2.500 /min
2	2.900 /min
3	3.900 /min
4	4.900 /min
5	6.300 /min

De snelheidsregelknop is niet bedoeld voor het gebruik van zaagbladen met een lage nominale snelheid, maar voor het verkrijgen van een snelheid die geschikt is voor het materiaal van het werkstuk. Gebruik alleen zaagbladen die zijn goedgekeurd voor ten minste de maximale onbelaste snelheid die in de SPECIFICATIES wordt vermeld.

LET OP: De snelheidsregelknop kan slechts tot 5 en terug naar 1 worden gedraaid. Forceer hem niet voorbij 5 of 1, anders werkt de snelheidsregelfunctie mogelijk niet meer.

Elektronische functie

De gereedschappen die zijn uitgerust met een elektronische functie zijn eenvoudig te bedienen vanwege de volgende kenmerken.

Overbelastingsbeveiliging
Wanneer het gereedschap overbelast is en er een stroom boven een bepaald niveau vloeit, stopt het gereedschap automatisch om de motor te beschermen.

Constante snelheidsregeling
Elektronische snelheidsregeling voor het verkrijgen van een constante snelheid. Het is mogelijk om een fijne afwerking te krijgen, omdat de rotatiesnelheid constant wordt gehouden, zelfs onder belasting.

Zachte startfunctie
Zachte start vanwege onderdrukte startschok.

MONTAGE

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

Zeskantsleutel opbergen

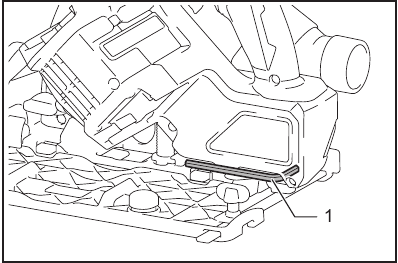

Bewaar de zeskantsleutel wanneer deze niet in gebruik is, zoals in de afbeelding wordt getoond, om te voorkomen dat deze kwijtraakt.

1. Zeskantsleutel

Het zaagblad verwijderen of aanbrengen

Zorg ervoor dat het cirkelzaagblad is aangebracht met de tanden naar boven gericht aan de voorkant van het gereedschap.

Gebruik alleen de Makita-sleutel om het cirkelzaagblad aan te brengen of te verwijderen.

Het cirkelzaagblad verwijderen:

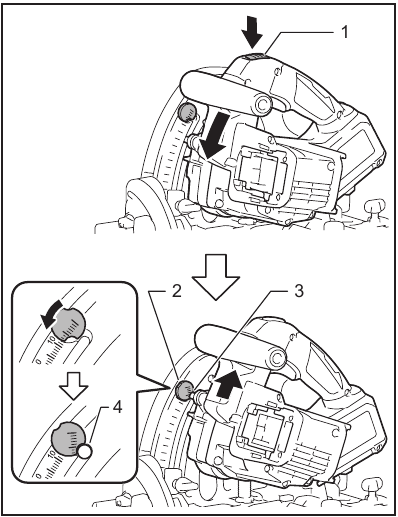

1. Druk op de vergrendelknop en laat de handgreep een beetje zakken. Draai aan de vergrendelhendel en laat de handgreep zakken totdat de borgpen in het gat past.

   1. Vergrendelknop
   2. Vergrendelhendel
   3. Borgpen
   4. Gat voor borgpen
2. Druk de asvergrendeling volledig in zodat het zaagblad niet kan draaien en gebruik de zeskantsleutel om de zeskantbout los te draaien.

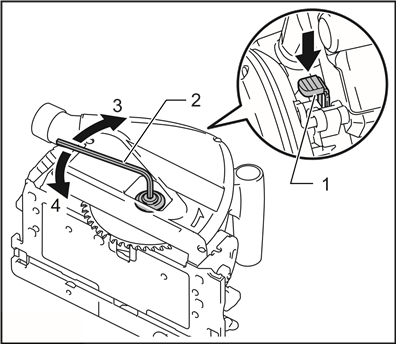

   1. Asvergrendeling
   2. Zeskantsleutel
   3. Vastdraaien
   4. Losdraaien

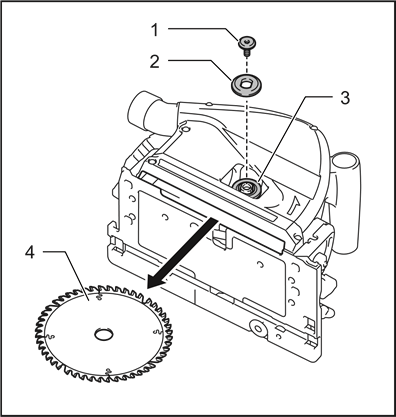

3. Verwijder de zeskantbout, buitenste flens en het cirkelzaagblad.

   1. Zeskantbout
   2. Buitenste flens
   3. Binnenste flens
   4. Cirkelzaagblad

Als de binnenste flens wordt verwijderd, moet u deze op de as aanbrengen. Kies bij het aanbrengen de juiste zijde waarop de uitsteeksels perfect in het zaagbladgat passen. Het aanbrengen van het zaagblad op de verkeerde kant kan leiden tot gevaarlijke trillingen.

Volg voor het aanbrengen van het cirkelzaagblad de verwijderingsprocedure in omgekeerde volgorde. Druk op de vergrendelknop om de borgpen uit het gat te halen.

ZORG ERVOOR DAT U DE ZESKANTBOUT GOED VASTDRAAIT. Wees ook voorzichtig dat u de bout niet met kracht vastdraait. Als uw hand van de zeskantsleutel afglijdt, kan dit leiden tot persoonlijk letsel.

Zaagkap reinigen
Zorg er bij het vervangen van het cirkelzaagblad ook voor dat u de zaagkap reinigt van opgehoopt zaagsel, zoals besproken in het gedeelte Onderhoud. Dergelijke inspanningen vervangen niet de noodzaak om de werking van de kap vóór elk gebruik te controleren.

Een stofzuiger aansluiten

Optioneel accessoire

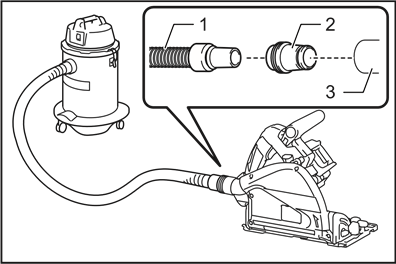

Wanneer u een schone snijbewerking wilt uitvoeren, sluit u een Makita-stofzuiger aan op uw gereedschap. Sluit een slang van de stofzuiger aan op het stofmondstuk met behulp van de voorste manchetten 24

1. Slang van de stofzuiger
2. Voorste manchetten 24
3. Stofmondstuk

WERKING

Zorg ervoor dat u het gereedschap voorzichtig in een rechte lijn naar voren beweegt. Het forceren of draaien van het gereedschap leidt tot oververhitting van de motor en gevaarlijke terugslag, wat mogelijk ernstig letsel kan veroorzaken.

Breng nooit een deel van uw lichaam onder de gereedschapsvoet bij het afkorten, vooral niet bij het starten. Dit kan ernstig persoonlijk letsel veroorzaken. Het zaagblad is zichtbaar onder de gereedschapsvoet.

OPMERKING: Wanneer de temperatuur van de accu laag is, werkt het gereedschap mogelijk niet op volle capaciteit. Gebruik het gereedschap op dat moment bijvoorbeeld voor een lichte zaagsnede totdat de accu opwarmt tot kamertemperatuur. Dan kan het gereedschap op volle capaciteit werken.

Afkorten

(Gewoon zagen)
Houd het gereedschap stevig vast. Het gereedschap is voorzien van zowel een voorste handgreep als een achterste handgreep. Gebruik beide om het gereedschap zo goed mogelijk vast te pakken. Als beide handen de zaag vasthouden, kunnen ze niet door het cirkelzaagblad worden gesneden. Plaats de voet op het te zagen werkstuk zonder dat het cirkelzaagblad contact maakt. Druk vervolgens op de vergrendelknop en trek aan de schakelaarhendel. Wacht tot het cirkelzaagblad zijn volledige snelheid heeft bereikt. Druk nu de zaagkop langzaam naar beneden tot de vooraf ingestelde zaagdiepte en beweeg het gereedschap eenvoudigweg over het oppervlak van het werkstuk, houd het vlak en schuif het soepel naar voren totdat het zagen is voltooid. Om zuivere zaagsneden te krijgen, houdt u uw zaaglijn recht en uw voortgangssnelheid uniform. Als de zaagsnede uw beoogde zaaglijn niet goed volgt, probeer dan niet om het gereedschap terug te draaien of te forceren naar de zaaglijn. Dit kan het cirkelzaagblad vastzetten en leiden tot gevaarlijke terugslag en mogelijk ernstig letsel. Laat de schakelaar los, wacht tot het cirkelzaagblad stopt en trek vervolgens het gereedschap terug. Lijn het gereedschap opnieuw uit op de nieuwe zaaglijn en begin opnieuw met zagen. Probeer een positie te vermijden die de gebruiker blootstelt aan splinters en houtstof die uit de zaag worden geworpen. Gebruik een oogbescherming om letsel te helpen voorkomen.

Geleiderail

Optioneel accessoire

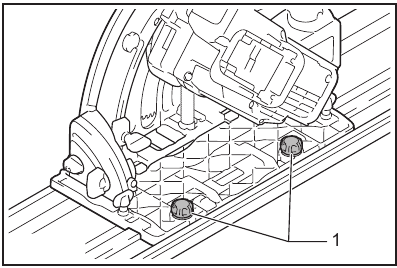

Plaats het gereedschap op de achterkant van de geleiderail. Draai twee stelschroeven op de gereedschapsvoet zodat het gereedschap soepel glijdt zonder te rammelen. Houd zowel de voorste handgreep als de achterste handgreep van het gereedschap stevig vast. Schakel het gereedschap in, druk het gereedschap naar beneden tot de vooraf ingestelde zaagdiepte en snijd de splinterbescherming over de hele lengte met een slag. Nu komt de rand van de splinterbescherming overeen met de snijrand.

1. Stelschroeven

Gebruik bij het schuin zagen met de geleiderail de schuifhendel om te voorkomen dat het gereedschap omvalt.

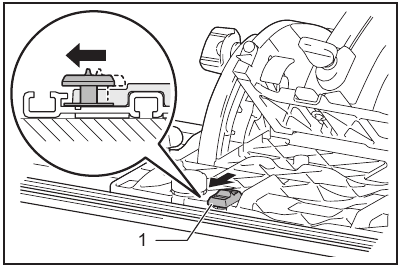

Beweeg de schuifhendel op de gereedschapsvoet in de richting van de pijl zodat deze in de uitsparing in de geleiderail grijpt.

1. Schuifhendel

Onderstel

Optioneel accessoire
Door het onderstel als geleider te gebruiken, kunt u extra nauwkeurige rechte zaagsneden uitvoeren. Draai de bevestigingsschroeven los en schuif het onderstel uit het gereedschap en plaats het ondersteboven terug.

1. Bevestigingsschroef
2. Onderstel

Schuif eenvoudigweg de geleider van het onderstel goed tegen de zijkant van het werkstuk en zet deze vast met de bevestigingsschroeven. Het maakt ook herhaalde zaagsneden van uniforme breedte mogelijk.

1. Bevestigingsschroef
2. Onderstel

Invalzaagsnede

Om een terugslag te voorkomen, moet u de volgende instructies in acht nemen.

Uitsnijden
Wanneer u het gereedschap zonder geleiderail gebruikt, plaatst u het gereedschap op het werkstuk met de achterrand van de gereedschapsvoet tegen een vaste stop of equivalent dat door een bediener is bedacht.
Wanneer u het gereedschap met een geleiderail gebruikt, plaatst u het gereedschap op de geleiderail met de achterrand van de gereedschapsvoet tegen een vaste stop of equivalent dat op de geleiderail is vastgeklemd.
Houd het gereedschap stevig vast met één hand aan de voorste handgreep en de andere aan de gereedschapshandgreep. Druk vervolgens op de vergrendelknop en schakel het gereedschap in en wacht tot het zaagblad zijn volledige snelheid heeft bereikt. Druk nu de zaagkop langzaam naar beneden tot de vooraf ingestelde zaagdiepte en beweeg het gereedschap eenvoudigweg naar voren naar de gewenste invalpositie.

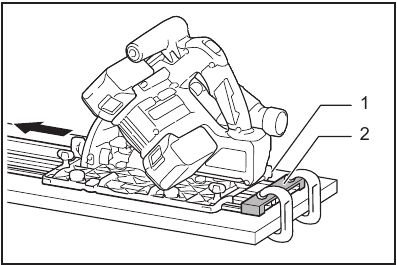

1. Achterrand van de gereedschapsvoet
2. Vaste stop

OPMERKING: De markeringen aan de zijkant van de zaagkap geven de absolute voorste en achterste zaagpunten van het zaagblad aan op de maximale zaagdiepte bij gebruik van de geleiderail.

1. Voorste zaagpunt (zaagblad van 165 mm)
2. Achterste zaagpunt (zaagblad van 165 mm)

Geleideapparaat

Optioneel accessoire
Het gebruik van de afschuiningsgeleider maakt exacte verstekzaagsneden met hoeken en passende werkzaamheden mogelijk.
Het gebruik van de klem zorgt ervoor dat het werkstuk stevig op de tafel wordt gehouden.

ONDERHOUD

Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u probeert inspectie- of onderhoudswerkzaamheden uit te voeren.

Maak de kap schoon om er zeker van te zijn dat er geen zaagsel is opgehoopt dat de werking van het beveiligingssysteem kan belemmeren. Een vuil beveiligingssysteem kan de juiste werking beperken, wat kan leiden tot ernstig persoonlijk letsel. De meest effectieve manier om deze reiniging uit te voeren, is met perslucht. Als het stof uit de kap wordt geblazen, moet u ervoor zorgen dat de juiste oog- en adembescherming wordt gebruikt.

LET OP: Gebruik nooit benzine, benzeen, verdunner, alcohol of dergelijke. Verkleuring, vervorming of barsten kunnen het gevolg zijn.

0°-zaagsnede en 45°-zaagsnede nauwkeurigheid aanpassen
LET OP: Schakel de hendels voor een afschuinhoek van -1° niet in bij het aanpassen van de 0°-zaagsnede nauwkeurigheid.
LET OP: Schakel de hendel voor een afschuinhoek van 48° niet in bij het aanpassen van de 45°-zaagsnede nauwkeurigheid.
Deze aanpassingen zijn in de fabriek uitgevoerd. Maar als ze niet goed zijn, kunt u ze aanpassen volgens de volgende procedures.

1. Draai de bevestigingsschroeven aan de voor- en achterkant van het gereedschap iets los.
2. Pas de bladhoek aan.

   1. Driehoekige regel

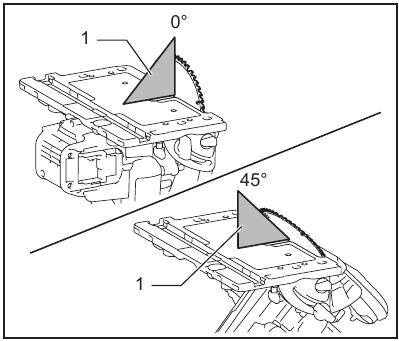

Om de 0°-zaagsnede nauwkeurigheid aan te passen, maakt u de voet loodrecht op het zaagblad met behulp van een driehoekige regel, vierkante regel, enz. door aan de stelschroef te draaien.

1. Stelschroef voor 0°-zaagsnede

Om de 45°-zaagsnede nauwkeurigheid aan te passen, maakt u de voet 45° ten opzichte van het zaagblad met behulp van een driehoekige regel door aan de stelschroef te draaien.

1. Stelschroef voor 45°-zaagsnede

3. Draai de bevestigingsschroeven vast en maak een testzaagsnede.
   Om de PRODUCTVEILIGHEID en BETROUWBAARHEID te behouden, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende Makita- of fabrieksservicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op persoonlijk letsel opleveren. Gebruik accessoires of hulpstukken uitsluitend voor het beoogde doel.

Neem contact op met uw plaatselijke Makita-servicecentrum als u meer informatie over deze accessoires nodig hebt.

• Cirkelzaagblad
• Subbasis
• Inbussleutel
• Geleiderail
• Verstekgeleider
• Klem
• Blad
• Rubberen blad
• Positieblad
• Makita originele accu en oplader

OPMERKING: Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapset zitten. Ze kunnen van land tot land verschillen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita XPS01 Handleiding

Beschikbare talen
