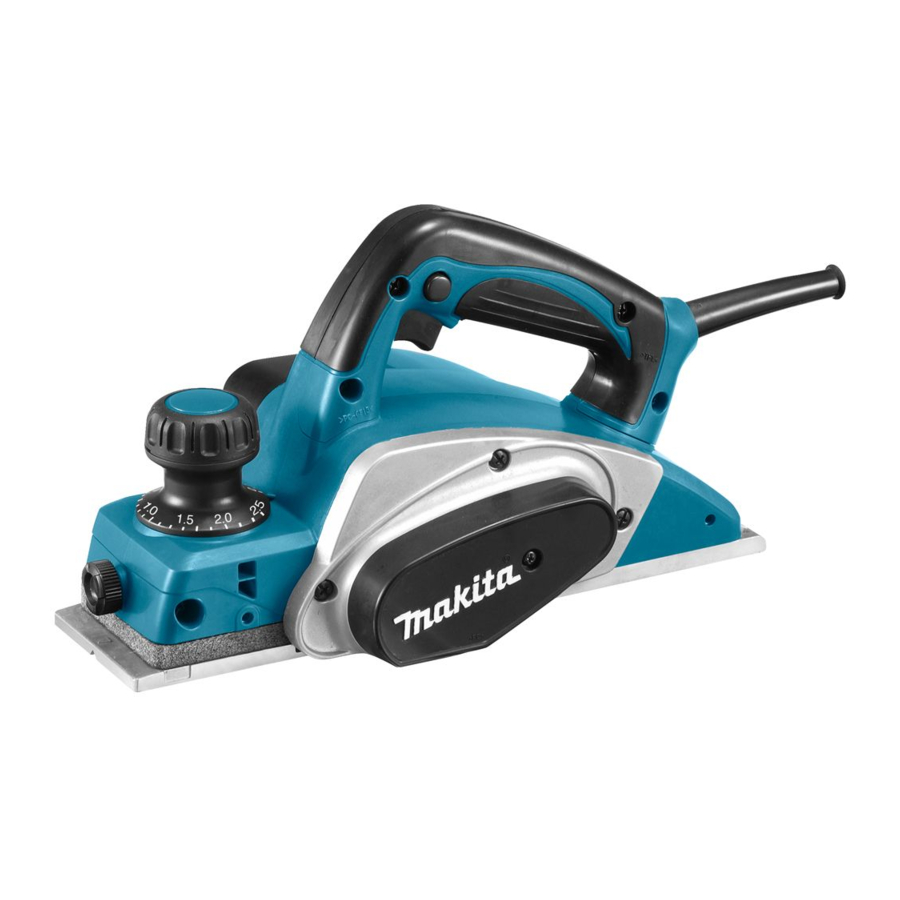

Makita KP0800 Schaafmachine Handleiding

SPECIFICATIES

Model	KP0800
Schaafbreedte	82 mm
Schaafdiepte	2.5 mm
Sponningdiepte	9 mm
Onbelast toerental (min-1)	17,000
Totale lengte	285 mm
Netto gewicht	2.6 kg
Veiligheidsklasse	/II

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder voorafgaande kennisgeving worden gewijzigd.
• Specificaties kunnen van land tot land verschillen.
• Gewicht volgens EPTA-Procedure 01/2003

Introductie

Symbolen

Het volgende toont de symbolen die voor de apparatuur worden gebruikt.
Zorg ervoor dat u de betekenis ervan begrijpt voor gebruik.

• Lees de handleiding.
• DUBBELE ISOLATIE
• Alleen voor EU-landen
  Elektrische apparatuur niet samen met huishoudelijk afval weggooien! In overeenstemming met de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting ervan in nationaal recht, moet elektrische apparatuur die het einde van haar levensduur heeft bereikt, afzonderlijk worden ingezameld en naar een milieuvriendelijke recyclingfaciliteit worden gebracht.

Beoogd gebruik
De tool is bedoeld voor het schaven van hout.

Stroomvoorziening
Het gereedschap mag alleen worden aangesloten op een stroomvoorziening met dezelfde spanning als aangegeven op het typeplaatje, en mag alleen worden gebruikt op een enkelfasige AC-voeding. Ze zijn dubbel geïsoleerd en kunnen daarom ook worden gebruikt vanuit stopcontacten zonder aarddraad.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het lichtnet aangesloten (met snoer) elektrisch gereedschap of op batterijen werkend (snoerloos) elektrisch gereedschap.

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van een elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid

4. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard (geaard) elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
5. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
6. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
7. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
8. Gebruik bij het gebruik van een elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
9. Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.
10. Het gebruik van een stroomvoorziening via een RCD met een nominale lekstroom van 30mA of minder wordt altijd aanbevolen.

Persoonlijke veiligheid

11. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
12. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
13. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
14. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
15. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
16. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
17. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

18. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
19. Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan- en uitzet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
20. Haal de stekker uit het stopcontact en/of het batterijpakket uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
21. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
22. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij beschadiging voor gebruik repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
23. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
24. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde bewerkingen kan leiden tot een gevaarlijke situatie.

Service

25. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.
26. Volg de instructies voor het smeren en vervangen van accessoires.
27. Houd handgrepen droog, schoon en vrij van olie en vet.

VEILIGHEIDSWAARSCHUWINGEN SCHAAFMACHINE

1. Wacht tot het mes tot stilstand is gekomen voordat u het gereedschap neerzet. Een blootliggend mes kan het oppervlak raken, wat kan leiden tot verlies van controle en ernstig letsel.
2. Houd het elektrisch gereedschap alleen vast aan geïsoleerde grijpoppervlakken, omdat het mes in contact kan komen met het eigen snoer. Het doorsnijden van een "stroomvoerende" draad kan blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
3. Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werkstuk met de hand of tegen uw lichaam maakt het onstabiel en kan leiden tot verlies van controle.
4. Lappen, doeken, snoeren, touwtjes en dergelijke mogen nooit in de buurt van het werkgebied worden achtergelaten.
5. Vermijd het snijden van spijkers. Inspecteer het werkstuk op spijkers en verwijder ze voordat u begint met werken.
6. Gebruik alleen scherpe messen. Behandel de messen zeer zorgvuldig.
7. Zorg ervoor dat de bouten voor de mesinstallatie stevig zijn aangedraaid voordat u begint met werken.
8. Houd het gereedschap stevig met beide handen vast.
9. Houd uw handen uit de buurt van draaiende delen.
10. Laat het gereedschap voor gebruik op een echt werkstuk een tijdje draaien. Let op trillingen of wiebelen die kunnen wijzen op een slechte installatie of een slecht uitgebalanceerd mes.
11. Zorg ervoor dat het mes geen contact maakt met het werkstuk voordat de schakelaar wordt ingeschakeld.
12. Wacht tot het mes de volledige snelheid heeft bereikt voordat u gaat snijden.
13. Schakel altijd uit en wacht tot de messen volledig tot stilstand zijn gekomen voordat u aanpassingen maakt.
14. Steek nooit uw vinger in de spaandergoot. De goot kan vastlopen bij het snijden van vochtig hout.
    Maak spaanders schoon met een stok.
15. Laat het gereedschap niet draaien. Bedien het gereedschap alleen als het in de hand wordt gehouden.
16. Vervang altijd beide messen of afdekkingen op de trommel, anders veroorzaakt de resulterende onbalans trillingen en verkort de levensduur van het gereedschap.
17. Gebruik alleen Makita-messen die in deze handleiding zijn gespecificeerd.
18. Gebruik altijd het juiste stofmasker/ademhalingsmasker voor het materiaal en de toepassing waarmee u werkt.

BEWAAR DEZE INSTRUCTIES.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) GEEN strikte naleving van de veiligheidsregels voor het betreffende product vervangen.
MISBRUIK of het niet opvolgen van de veiligheidsregels die in deze handleiding worden vermeld, kan leiden tot ernstig persoonlijk letsel.

FUNCTIONELE BESCHRIJVING

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u functies op het gereedschap aanpast of controleert.

Schaafdiepte instellen

1. Aanwijzer
2. Knop

De schaafdiepte kan eenvoudig worden aangepast door aan de knop aan de voorkant van het gereedschap te draaien, zodat de aanwijzer de gewenste schaafdiepte aangeeft.

Schakelaarbediening

1. Vergrendelknop of Lock-off knop
2. Schakelaarhendel

• Voordat u het gereedschap aansluit, moet u altijd controleren of de schakelaarhendel goed werkt en terugkeert naar de "UIT" (OFF) stand wanneer deze wordt losgelaten.

Voor gereedschap met vergrendelknop

• De schakelaar kan in de "AAN" (ON) stand worden vergrendeld voor meer comfort van de bediener tijdens langdurig gebruik. Wees voorzichtig bij het vergrendelen van het gereedschap in de "AAN" (ON) stand en houd het gereedschap stevig vast.

Om het gereedschap te starten, trekt u gewoon aan de schakelaarhendel. Laat de schakelaarhendel los om te stoppen.
Voor continu gebruik trekt u aan de schakelaarhendel en drukt u vervolgens op de vergrendelknop.
Om het gereedschap vanuit de vergrendelde positie te stoppen, trekt u de schakelaarhendel volledig in en laat u deze vervolgens los.

Voor gereedschap met lock-off knop
Om te voorkomen dat de schakelaarhendel per ongeluk wordt ingedrukt, is er een lock-off knop voorzien.
Om het gereedschap te starten, drukt u de lock-off knop in en trekt u aan de schakelaarhendel. Laat de schakelaarhendel los om te stoppen.

Voet

1. Schaafmes
2. Achterste basis
3. Voet

Na een snijbewerking tilt u de achterkant van het gereedschap op en komt er een voet onder het niveau van de achterste basis. Dit voorkomt dat de messen van het gereedschap beschadigd raken.

MONTAGE

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u werkzaamheden aan het gereedschap uitvoert.

Schaafmessen verwijderen of installeren

• Draai de bouten voor de mesinstallatie zorgvuldig vast wanneer u de messen aan het gereedschap bevestigt. Een losse installatiebout kan gevaarlijk zijn. Controleer altijd of ze goed vastzitten.
• Behandel de messen zeer voorzichtig. Gebruik handschoenen of vodden om uw vingers of handen te beschermen bij het verwijderen of installeren van de messen.
• Gebruik alleen de meegeleverde Makita-sleutel om de messen te verwijderen of te installeren. Als u dit niet doet, kan dit leiden tot het te strak of onvoldoende aandraaien van de installatiebouten. Dit kan letsel veroorzaken.

Voor gereedschap met conventionele schaafmessen

1. Dopsleutel
2. Bout

1. Bout
2. Trommel
3. Schaafmes
4. Trommeldeksel
5. Afstelplaat

1. Binnenrand van meetplaat
2. Mesrand
3. Schaafmes
4. Afstelplaat
5. Schroeven
6. Hiel
7. Achterkant van meetbasis
8. Meetplaat
9. Meetbasis

Om de messen op de trommel te verwijderen, draait u de installatiebouten los met de dopsleutel. Het trommeldeksel komt samen met de messen los.
Om de messen te installeren, verwijdert u eerst alle splinters of vreemde stoffen die aan de trommel of messen kleven. Gebruik messen van dezelfde afmetingen en hetzelfde gewicht, anders treedt er trommeloscillatie/-vibratie op, wat resulteert in een slechte schaafwerking en uiteindelijk tot een defect van het gereedschap.
Plaats het mes op de meetbasis zodat de mesrand perfect gelijk ligt met de binnenrand van de meetplaat. Plaats de afstelplaat op het mes en druk vervolgens de hiel van de afstelplaat gelijk met de achterkant van de meetbasis en draai twee schroeven op de afstelplaat vast. Schuif nu de hiel van de afstelplaat in de trommelgroef en plaats het trommeldeksel erop. Draai alle installatiebouten gelijkmatig en afwisselend vast met de dopsleutel.
Herhaal de bovenstaande procedures voor het andere mes.

Voor gereedschap met mini-schaafmessen

1. Dopsleutel
2. Bout

1. Verwijder het bestaande mes, als het gereedschap in gebruik is geweest, maak de trommeloppervlakken en het trommeldeksel zorgvuldig schoon. Om de messen op de trommel te verwijderen, draait u de drie installatiebouten los met de dopsleutel. Het trommeldeksel komt samen met de messen los.

1. Verzonken schroef
2. Afstelplaat
3. Locatie nokken schaafmes
4. Meetplaat
5. Hiel van afstelplaat
6. Stelplaat
7. Binnenflank van meetplaat
8. Meetbasis
9. Achterkant van meetbasis
10. Mini-schaafmes

2. Om de messen te installeren, bevestigt u de afstelplaat losjes aan de stelplaat met de verzonken schroeven en plaatst u het mini-schaafmes op de meetbasis zodat de snijkant van het mes perfect gelijk ligt met de binnenflank van de meetplaat.
3. Plaats de afstelplaat/stelplaat op de meetbasis zodat de locatie nokken van het schaafmes op de stelplaat in de mini-schaafmesgroef rusten, druk vervolgens de hiel van de afstelplaat gelijk met de achterkant van de meetbasis en draai de verzonken schroeven vast.
4. Het is belangrijk dat het mes gelijk ligt met de binnenflank van de meetplaat, de locatie nokken van het schaafmes in de mesgroef zitten en de hiel van de afstelplaat gelijk ligt met de achterkant van de meetbasis. Controleer deze uitlijning zorgvuldig om een uniforme snede te garanderen.
5. Schuif de hiel van de afstelplaat in de groef van de trommel.

1. Mini-schaafmes
2. Groef
3. Stelplaat
4. Zeskant flenskopschroef
5. Trommeldeksel
6. Trommel
7. Afstelplaat

6. Plaats het trommeldeksel over de afstelplaat/stelplaat en schroef de drie zeskant flenskopschroeven vast zodat er een opening is tussen de trommel en de stelplaat om het mini-schaafmes in positie te schuiven. Het mes wordt gepositioneerd door de locatie nokken van het schaafmes op de stelplaat.
7. De lengteaanpassing van het mes moet handmatig worden gepositioneerd zodat de mesuiteinden vrij en op gelijke afstand van de behuizing aan de ene kant en de metalen beugel aan de andere kant zijn.
8. Draai de drie zeskant flenskopschroeven vast (met de meegeleverde dopsleutel) en draai de trommel om de spelingen tussen de mesuiteinden en de gereedschapsbody te controleren.
9. Controleer de drie zeskant flenskopschroeven op de uiteindelijke vastheid.
10. Herhaal procedures 1 - 9 voor het andere mes.

Voor de juiste instelling van het schaafmes
Uw schaafoppervlak wordt ruw en ongelijkmatig, tenzij het mes correct en veilig is ingesteld. Het mes moet zo worden gemonteerd dat de snijkant absoluut waterpas is, dat wil zeggen evenwijdig aan het oppervlak van de achterste basis. Raadpleeg enkele voorbeelden hieronder voor de juiste en onjuiste instellingen.

1. Voorste basis (beweegbare schoen)
2. Achterste basis (stationaire schoen)

Correcte instelling

Hoewel dit zijaanzicht het niet kan laten zien, lopen de randen van de messen perfect evenwijdig aan het achterste basisoppervlak.

Inkepingen in het oppervlak

Oorzaak: Een of beide messen hebben geen rand evenwijdig aan de achterste basislijn.

Uitholling bij de start

Oorzaak: Een of beide mesranden steken onvoldoende uit ten opzichte van de achterste basislijn.

Uitholling aan het einde

Oorzaak: Een of beide mesranden steken te ver uit ten opzichte van de achterste basislijn.

Stofzak (accessoire)

1. Stofzak
2. Mondstuk

Voor gereedschap zonder mondstuk
Verwijder de spaanafdekking en installeer het mondstuk (optioneel accessoire). Bevestig de stofzak op het mondstuk. Het mondstuk is taps toelopend. Wanneer u de stofzak bevestigt, duwt u deze stevig op het mondstuk zo ver als het gaat om te voorkomen dat deze tijdens het gebruik loskomt.

Voor gereedschap met mondstuk
Bevestig de stofzak op het mondstuk. Het mondstuk is taps toelopend. Wanneer u de stofzak bevestigt, duwt u deze stevig op het mondstuk zo ver als het gaat om te voorkomen dat deze tijdens het gebruik loskomt.

1. Bevestiger

Wanneer de stofzak ongeveer halfvol is, verwijdert u de stofzak van het gereedschap en trekt u de bevestiger eruit. Leeg de stofzak van zijn inhoud en tik er lichtjes op om deeltjes te verwijderen die aan de binnenkant kleven en die de verdere opvang kunnen belemmeren.

OPMERKING:

• Als u een Makita-stofzuiger op dit gereedschap aansluit, kunnen er efficiëntere en schonere werkzaamheden worden uitgevoerd.

Een stofzuiger aansluiten

Voor gereedschap zonder mondstuk
Wanneer u een schone schaafbewerking wilt uitvoeren, sluit u een Makita-stofzuiger aan op uw gereedschap. Sluit vervolgens een slang van de stofzuiger aan op het mondstuk (optioneel accessoire) zoals weergegeven in de afbeeldingen.

Voor gereedschap met mondstuk
Wanneer u een schone schaafbewerking wilt uitvoeren, sluit u een Makita-stofzuiger aan op uw gereedschap. Sluit vervolgens een slang van de stofzuiger aan op het mondstuk zoals weergegeven in de afbeeldingen.

Elleboog (optioneel accessoire)

1. Elleboog
2. Mondstuk

Het gebruik van een elleboog maakt het mogelijk om de richting van de spaanafvoer te veranderen om schoner werk te verrichten.

Voor gereedschap zonder mondstuk
Verwijder de spaanafdekking en installeer het mondstuk (optioneel accessoire). Bevestig de elleboog (optioneel accessoire) op het mondstuk van het gereedschap door er gewoon op te schuiven. Om het te verwijderen, trekt u het er gewoon uit.

Voor gereedschap met mondstuk
Bevestig de elleboog (optioneel accessoire) op het mondstuk van het gereedschap door er gewoon op te schuiven. Om het te verwijderen, trekt u het er gewoon uit.

WERKING

Houd het gereedschap stevig vast met één hand aan de knop en de andere hand aan de schakelaarhendel tijdens het gebruik van het gereedschap.

Schaafbewerking

1. Start
2. Einde

Laat eerst de voorste basis van het gereedschap plat op het werkstukoppervlak rusten zonder dat de messen contact maken. Schakel in en wacht tot de messen op volle snelheid zijn. Beweeg het gereedschap vervolgens voorzichtig naar voren. Oefen druk uit op de voorkant van het gereedschap aan het begin van het schaven en aan de achterkant aan het einde van het schaven. Schaven gaat gemakkelijker als u het werkstuk stationair kantelt, zodat u enigszins bergafwaarts kunt schaven.
De snelheid en snijdiepte bepalen het soort afwerking. De elektrische schaafmachine blijft snijden met een snelheid die niet resulteert in verstopping door spanen. Voor ruw snijden kan de snijdiepte worden vergroot, terwijl u voor een goede afwerking de snijdiepte moet verkleinen en het gereedschap langzamer moet bewegen.

Sponning (rabatten)

Om een getrapte snede te maken zoals weergegeven in de afbeelding, gebruikt u de kantgeleider (geleiderail) die als accessoire wordt verkregen.

Teken een snijlijn op het werkstuk. Steek de kantgeleider in het gat aan de voorkant van het gereedschap. Lijn de mesrand uit met de snijlijn.

1. Mesrand
2. Snijlijn

Stel de kantgeleider af totdat deze in contact komt met de zijkant van het werkstuk en zet deze vervolgens vast door de schroef aan te draaien.

1. Schroef
2. Kantgeleider (accessoire)

Beweeg tijdens het schaven het gereedschap met de kantgeleider gelijk met de zijkant van het werkstuk. Anders kan er ongelijkmatig schaven optreden.
De maximale sponningdiepte (rabatten) is 9 mm.

U kunt de lengte van de geleider verlengen door een extra stuk hout te bevestigen. Er zijn handige gaten in de geleider voorzien voor dit doel, en ook voor het bevestigen van een verlenggeleider (optioneel accessoire).

Afschuinen

Om een afschuining te maken zoals weergegeven in de afbeelding, lijnt u de "V"-groef in de voorste basis uit met de rand van het werkstuk en schaaft u het.

ONDERHOUD

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en losgekoppeld voordat u inspectie of onderhoud probeert uit te voeren.
• Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Verkleuring, vervorming of scheuren kunnen het gevolg zijn.

Het slijpen van de schaafmessen

Alleen voor conventionele messen

1. Slijphouder

Houd uw messen altijd scherp voor de best mogelijke prestaties. Gebruik de slijphouder (optioneel accessoire) om inkepingen te verwijderen en een fijne rand te produceren.

1. Vleugelmoer
2. Mes (A)
3. Mes (B)
4. Zijkant (D)
5. Zijkant (C)

Draai eerst de twee vleugelmoeren op de houder los en steek de messen (A) en (B) in, zodat ze de zijkanten (C) en (D) raken. Draai vervolgens de vleugelmoeren vast.

Dompel de afsteen 2 of 3 minuten in water voordat u gaat slijpen. Houd de houder zo vast dat beide messen contact maken met de afsteen voor gelijktijdig slijpen onder dezelfde hoek.

Koolborstels vervangen

1. Limietmarkering

Verwijder en controleer de koolborstels regelmatig. Vervang ze wanneer ze versleten zijn tot aan de limietmarkering. Houd de koolborstels schoon en vrij om in de houders te glijden. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels.

1. Spaanafdekking
2. Schroevendraaier

1. Mondstuk
2. Schroevendraaier

Gebruik een schroevendraaier om de spaanafdekking of het mondstuk te verwijderen.

1. Borstelhouderkap
2. Schroevendraaier

Gebruik een schroevendraaier om de borstelhouderkappen te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe en zet de borstelhouderkappen vast.
Om de PRODUCTVEILIGHEID en BETROUWBAARHEID te waarborgen, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende Makita-servicecentra, waarbij altijd Makita-vervangingsonderdelen worden gebruikt.

OPTIONELE ACCESSOIRES

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik accessoires of hulpstukken alleen voor het aangegeven doel.

Als u hulp nodig heeft voor meer details over deze accessoires, neem dan contact op met uw lokale Makita Service Center.

• Schaafmes van snelstaal
• Wolfraamcarbide schaafmes (Voor een langere levensduur van het mes)
• Mini schaafmes
• Slijphouder set
• Mesmeter
• Setplaat set
• Kantgeleider (Geleidingsliniaal)
• Verlenggeleider set
• Africhtsteen
• Mondstuk
• Stofzak set
• Elleboog
• Dopsleutel

OPMERKING:

• Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapskist zijn opgenomen. Ze kunnen van land tot land verschillen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita KP0800 Schaafmachine Handleiding

Beschikbare talen
