LG LW1224RD, LW1424RD Handleiding

PRODUCTOVERZICHT

Lees deze handleiding zorgvuldig door voordat u het apparaat gebruikt en houd hem altijd bij de hand voor toekomstig gebruik.

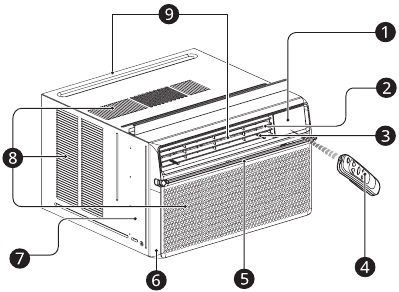

Onderdelen buitenkant

1. Bedieningspaneel
2. Verticale luchtdeflector (horizontale lamellen)
3. Horizontale luchtdeflector (verticale lamellen)
4. Afstandsbediening
5. Luchtfilter
6. Voorrooster
7. Kast
8. Luchtinlaat
9. Luchtafvoer

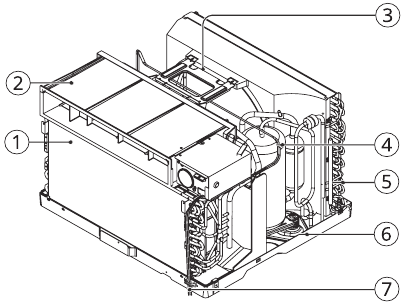

Onderdelen binnenkant

1. Verdamper
2. Luchtgeleider
3. Steun
4. Compressor
5. Condensor
6. Basisbak
7. Stroomkabel

OPMERKING

• De functie kan worden gewijzigd afhankelijk van het type model.

INSTALLATIE

Elektrische gegevens

Het netsnoer kan een stroomonderbreker bevatten. TEST en RESET knoppen zijn aanwezig op de stekkerbehuizing. Het apparaat moet periodiek worden getest door eerst op de knop TEST (TEST) en vervolgens op de knop RESET (RESET) te drukken. Als de knop TEST (TEST) niet uitschakelt of als de knop RESET (RESET) niet ingeschakeld blijft, stop dan met het gebruik van de airconditioner en neem contact op met een gekwalificeerde servicemonteur.

voor 120 V

Gebruik wandcontactdoos	Stroomvoorziening
Standaard 120 V, 3-draads geaard stopcontact met een nominale waarde van 15 A / 120 VAC / 60 Hz	Gebruik een 15 A trage zekering of een 15 A stroomonderbreker.

OPMERKING

• De functie kan worden gewijzigd afhankelijk van het type model.

• Dit apparaat moet worden geïnstalleerd in overeenstemming met de National Electrical Code.
• Het gebruik van verlengsnoeren kan ernstig letsel of de dood tot gevolg hebben.
  • Gebruik geen verlengsnoer bij deze raamairconditioner.
  • Gebruik geen overspanningsbeveiliging of adapters met meerdere stopcontacten bij deze raamairconditioner.
• Druk nooit op de knop TEST (TEST) tijdens het gebruik. Dit kan de stekker beschadigen.
  • Verwijder, wijzig of dompel deze stekker niet onder. Als dit apparaat uitschakelt, moet de oorzaak worden verholpen voordat het verder wordt gebruikt.

De geleiders in dit snoer zijn omgeven door afschermingen, die lekstroom bewaken. Deze afschermingen zijn niet geaard. Onderzoek het snoer regelmatig op schade. Gebruik dit product niet als de afschermingen bloot komen te liggen. Vermijd schokgevaar. Dit apparaat kan niet door de gebruiker worden onderhouden. Open het sabotagebestendige afgesloten gedeelte niet. Alle garanties en prestaties vervallen. Dit apparaat is niet bedoeld om te worden gebruikt als AAN/UIT-schakelaar.

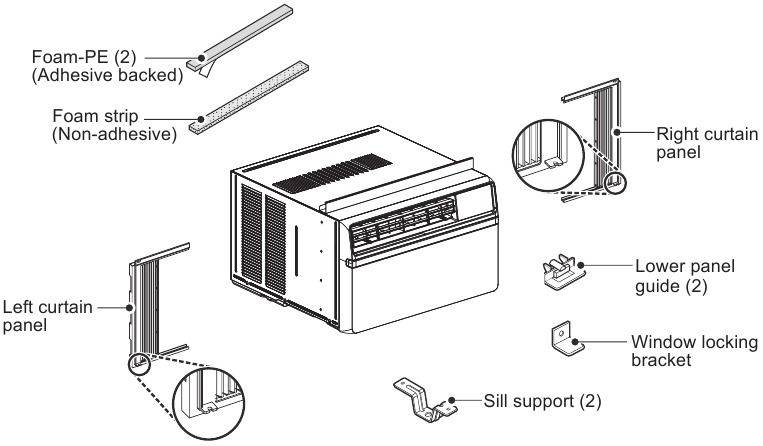

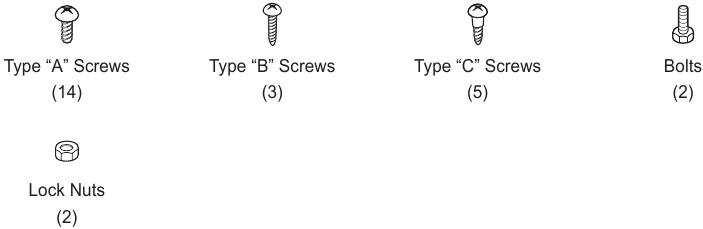

Inbegrepen onderdelen (uiterlijk kan variëren)

OPMERKING

• De functie kan worden gewijzigd afhankelijk van het type model.

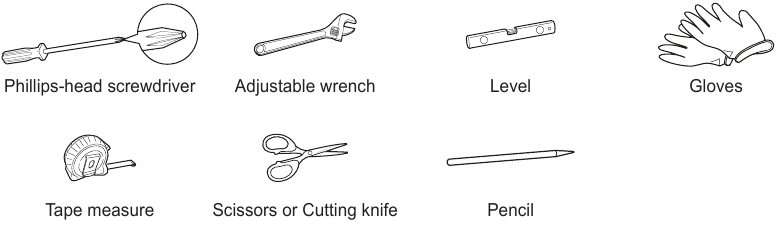

Benodigde gereedschappen

Hoe het apparaat te installeren

1. Om trillingen en geluid te voorkomen, moet u ervoor zorgen dat het apparaat stevig en vast is geïnstalleerd.
2. Installeer het apparaat niet in direct zonlicht.
3. Er mogen zich geen obstakels, zoals een hek of muur, bevinden binnen 20" van de achterkant van de kast, omdat dit de warmteafvoer van de condensor verhindert. Beperking van de buitenlucht zal de koelefficiëntie van de airconditioner aanzienlijk verminderen.


   Dek de zij- en bovenroosters NIET af en blokkeer ze NIET. Alle zijroosters van de kast moeten blootgesteld blijven aan de buitenkant van de structuur en vrij zijn.
4. Installeer het apparaat iets gekanteld, zodat de achterkant iets lager is dan de voorkant (ongeveer 1/2"). Dit zal gecondenseerd water naar buiten forceren.
5. Installeer het apparaat met de onderkant tussen 30"~ 60" boven de vloer.

Venstervereisten

• Dit apparaat is ontworpen voor installatie in standaard dubbele ramen met een werkelijke openingsbreedte van 27" tot 39".
  De bovenste en onderste raamvleugels moeten voldoende openen om een ​​duidelijke verticale opening van 16" van de onderkant van de bovenste vleugel tot de binnenste dorpel mogelijk te maken.


OPMERKING

• Alle ondersteunende onderdelen moeten worden bevestigd aan stevig hout, metselwerk, vinyl, glasvezel of metaal.
• Dit product is een raamairconditioner. Als zodanig is een standaard enkel- of dubbelraam vereist voor een correcte installatie. Niet-raaminstallaties, inclusief het gebruik van moffen of muuropeningen, en andere installatiemethoden worden niet aanbevolen.

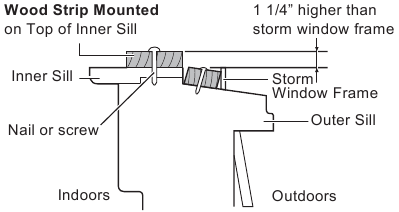

Vereisten voor stormramen

1. Ramen met een stormraamkozijn kunnen voorkomen dat de airconditioner naar buiten kantelt om goed af te voeren. Voor een goede afvoer bevestigt u een stuk hout van 2" x 2" aan de binnenste dorpel, bijgesneden tot een lengte die in het raamkozijn past. De bovenkant van de houten vulplaat moet minstens 1 1/4" hoger zijn dan de bovenkant van het stormraamkozijn. Bevestig het hout stevig aan de dorpel met spijkers of schroeven.
2. Bevestig indien nodig nog een houten strip van 2" x 2" gelijk met de achterkant van de binnenste dorpel.


Voorbereiding van de kast

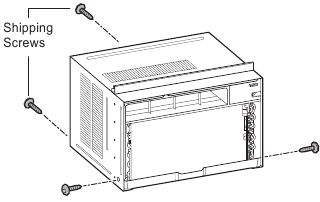

1. Verwijder 4 schroeven waarmee de kast aan beide zijden en aan de achterkant is bevestigd. (Bewaar de schroeven voor later gebruik.)

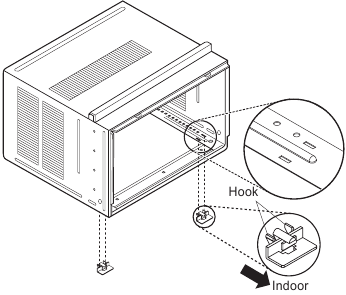

2. Schuif het apparaat uit de kast door de handgreep van de bodemplaat vast te pakken en naar voren te trekken terwijl u de kast ondersteunt.

   •
     Het apparaat is zwaar. Gebruik de juiste tiltechnieken om letsel te voorkomen bij het naar voren trekken van het apparaat uit de kast. Vraag indien mogelijk hulp van een andere persoon.

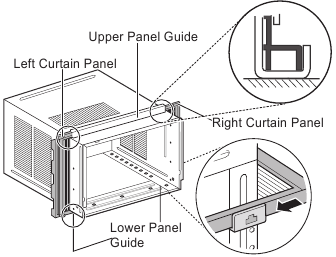

3. Snijd de raamvleugelafdichtingen (schuim-PE) op de juiste lengte. Verwijder de achterkant en bevestig het schuim met zelfklevende achterkant aan de onderkant van de raamvleugel en de onderkant van het raamkozijn.

4. Plaats de haken op de onderste paneelgeleiders in de sleuven aan de onderkant van de kast. Zorg ervoor dat de flenzen op de onderste paneelgeleiders naar de binnenkant van de kamer zijn gericht.

5. Plaats de bovenste en onderste rails van de gordijnpanelen in de bovenste en onderste paneelgeleiders.


   De onderste paneelgeleiders zijn gemakkelijk te breken. Wees voorzichtig met ze bij het installeren van de kast.
6. Bevestig de gordijnpanelen aan het apparaat met 8 schroeven van type A. Bevestig de schroeven achter het gordijnpaneel.


OPMERKING

• Gebruik een lange schroevendraaier om het installeren van de schroeven gemakkelijker te maken.

Kastinstallatie

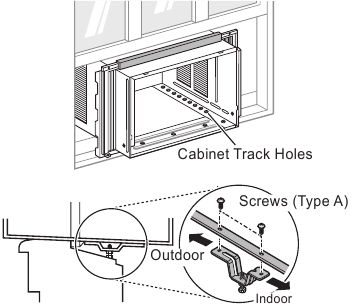

1. Open het raam. Markeer een lijn in het midden van de binnenste dorpel.
   Plaats de kast voorzichtig in het raam en lijn het middelste gat aan de voorkant van de kast uit met de middellijn op de dorpel.

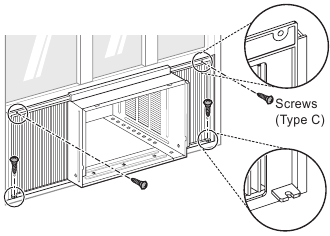

2. Trek de onderste raamvleugel achter de bovenste geleider naar beneden totdat deze de kast raakt.

   OPMERKING
   Trek de raamvleugel niet zo strak naar beneden dat de beweging van de gordijnpanelen wordt beperkt.
3. Monteer elke dorpelsteun losjes.

   OPMERKING
   Als de afstand tot de buitenste vensterbank niet zo diep is, heeft u mogelijk de bout en moer niet nodig.
4. Gebruik 2 schroeven van type A om een ​​dorpelsteun te bevestigen aan de kastrailsgaten aan één kant. Gebruik de kastrailsgaten die de dorpelsteun het dichtst bij de buitenrand van de dorpel plaatsen. De langere zijde van de dorpelsteun moet naar de buitenkant van het raam zijn gericht.
   Herhaal dit met de tweede dorpelsteun aan de andere kant van de kast.

5. Installeer de kast met een lichte helling (ongeveer 1/2") naar beneden aan de buitenkant.
   Gebruik de bout en moer om de helling van de kast aan te passen.


   Boor geen gat in de bodemplaat. Het product is ontworpen om te werken met ongeveer 1/2" water in de bodemplaat. Het is niet nodig om water toe te voegen als de bak droog is.
6. Monteer de kast op de vensterbank met 3 schroeven van type B in de gaten op de voorste hoek.

7. Trek elk gordijnpaneel uit totdat het de raamvleugelrail raakt.

8. Gebruik een schroevendraaier of boormachine om de gordijnpanelen aan de raamvleugels te bevestigen door schroeven van type C in de vleugels te steken via de kastgaten die in de onderstaande afbeelding worden getoond.


Apparaatinstallatie

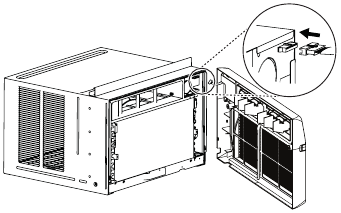

1. Schuif met behulp van een assistent het apparaat in de kast. Duw niet op de bedieningselementen of de geribbelde spoelen. Plaats de schroeven terug die in stap 1 van de voorbereiding van de kast van de kastzijden zijn verwijderd.


   • Het apparaat is zwaar. Gebruik een assistent om het apparaat op te tillen en op zijn plaats te zetten. Het zelfstandig optillen en manoeuvreren van het apparaat kan leiden tot letsel.
   • Houd het apparaat stevig op zijn plaats totdat het raamkozijn wordt neergelaten om het bovenoppervlak van het apparaat direct achter de bovenste geleider te raken. Als het apparaat uit het raam valt, kan dit persoonlijk letsel of schade aan eigendommen veroorzaken.
2. Snijd de niet-klevende schuimstrip op de juiste lengte en steek deze tussen de bovenste raamvleugel en de onderste raamvleugel.

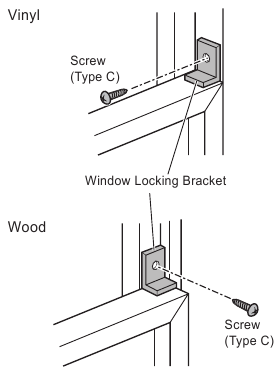

3. Om glasbreuk of schade aan ramen te voorkomen, bevestigt u op vinyl of andere soortgelijke ramen de raamvergrendelingsbeugel met een schroef van type C.

4. Sluit de kabelboom aan voordat u de voorgrille monteert.

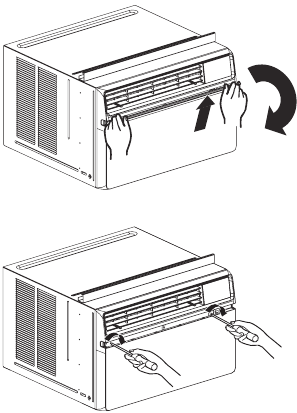

5. Bevestig de voorgrille aan de kast door de lipjes op de grille in de sleuven aan de voorkant van de kast te steken. Duw de grille naar binnen totdat deze op zijn plaats klikt.

   OPMERKING
   De functie kan worden gewijzigd afhankelijk van het type model.
6. Verwijder het luchtfilter van de voorgrille door het filter naar voren en vervolgens iets omhoog te trekken. Zet het vast met 2 schroeven van type A door de voorgrille.

   OPMERKING
   De functie kan worden gewijzigd afhankelijk van het type model.

WERKING

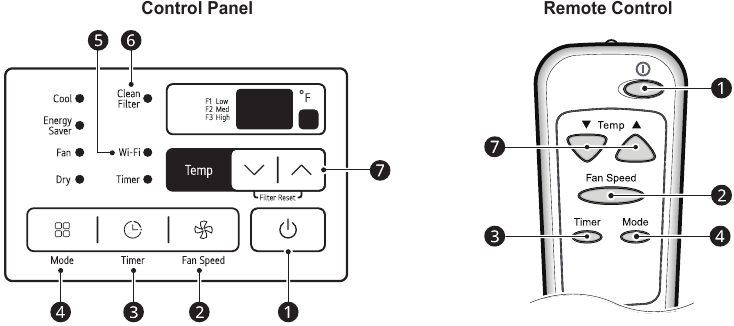

Bedieningspaneel en afstandsbediening

OPMERKING

• De functie kan worden gewijzigd afhankelijk van het type model.
• Het oppervlak van het bedieningspaneel is voorzien van een beschermfolie. Verwijder de folie voor gebruik.

1. Aan/uit
   Druk hierop om de airconditioner AAN of UIT te zetten.
2. Ventilatorsnelheid
   Druk hierop om de Ventilatorsnelheid in te stellen op Laag (F1), Middelhoog (F2) of Hoog (F3).
3. Vertraging AAN/UIT-timer
   Vertraging AAN - Wanneer de airconditioner uit staat, stelt u deze in om automatisch in te schakelen van 1 tot 24 uur later, in de vorige modus en ventilatorinstellingen.
   Vertraging UIT - Wanneer de airconditioner aan staat, stelt u deze in om automatisch uit te schakelen van 1 tot 24 uur later.
   OPMERKING
   Elke keer dat u op de Timer-knop drukt, wordt de timer met 1 uur verlengd. Na de laatste drukbeurt keert het display terug naar de temperatuurinstelling.
4. Bedrijfsmodus
   Druk op de Mode-knop om te schakelen tussen 4 soorten airconditionerwerking: Energiebesparing / Koelen / Ventilator / Drogen.
   Energiebesparing - In deze modus schakelen de compressor en ventilator uit wanneer de ingestelde temperatuur is bereikt. Ongeveer elke 3 minuten schakelt de ventilator in, zodat de unitsensor nauwkeurig kan bepalen of er meer koeling nodig is.
   Koelen - Deze modus is ideaal op warme dagen om de kamer snel te koelen en te ontvochtigen. Gebruik de
   Temp knoppen om de gewenste kamertemperatuur in te stellen en gebruik de Ventilatorsnelheid-knop om de gewenste ventilatorsnelheid in te stellen.
   Ventilator - In deze modus circuleert de ventilator lucht, maar de compressor werkt niet. Gebruik de Ventilatorsnelheid-knop om de ventilatorsnelheid in te stellen op Hoog, Gemiddeld of Laag. In deze modus kunt u de ingestelde temperatuur niet aanpassen.
   Drogen - Deze modus is ideaal voor regenachtige en vochtige dagen om de kamer te ontvochtigen in plaats van deze aanzienlijk te koelen. Vochtigheid wordt uit de kamer verwijderd door de combinatie van compressorwerking en de ventilatorsnelheid die is vastgezet op Laag. De compressor en ventilator schakelen uit zodra de ingestelde temperatuur is bereikt. De ventilatorsnelheid kan niet worden aangepast in de modus Drogen.
5. Wi-Fi (alleen Wi-Fi-model)
   Maakt verbinding van de airconditioner met de Wi-Fi thuis mogelijk.
   OPMERKING:
   Volg de instructies in de LG ThinQ-applicatie over hoe u verbinding kunt maken met uw unit.
6. Filter reinigen
   De led Filter reinigen licht op om u te laten weten dat het filter moet worden gereinigd. Nadat u het filter hebt gereinigd, drukt u op Temp en samen op het bedieningspaneel om het lampje Filter reinigen uit te schakelen.
   OPMERKING
   • Het filter resetten moet gebeuren via het bedieningspaneel, niet de afstandsbediening.
   • Deze functie is een herinnering om het luchtfilter te reinigen voor een efficiëntere werking. Het ledlampje gaat branden na 250 uur gebruik.
7. Temperatuurregeling
   De thermostaat bewaakt de kamertemperatuur om de gewenste temperatuur te behouden. De thermostaat kan worden ingesteld tussen 16 °C en 30 °C. Druk op of pijlen om de temperatuurinstelling te verhogen of te verlagen.

OPMERKING

• Automatisch opnieuw opstarten: Als de airconditioner wordt uitgeschakeld vanwege een stroomstoring, wordt deze automatisch opnieuw opgestart zodra de stroom is hersteld, met dezelfde instellingen als die waren ingesteld voordat de unit werd uitgeschakeld.
• Energiebesparing : De unit schakelt standaard over naar de modus Energiebesparing telkens wanneer de unit wordt ingeschakeld, behalve in de ventilatormodus of wanneer de stroom is hersteld na een stroomstoring.
• De afstandsbediening werkt niet correct als de AC-infraroodsensor wordt blootgesteld aan direct licht of als er obstakels zijn tussen de afstandsbediening en de airconditioner.

Draadloze afstandsbediening

Batterijen plaatsen

1. Duw de klep aan de achterkant van de afstandsbediening met uw duim naar buiten.

2. Met de plus- en minpolen naar voren gericht zoals aangegeven, plaatst u twee nieuwe AAA 1,5 V-batterijen.

3. Plaats de klep terug.

OPMERKING

• Er worden twee nieuwe batterijen meegeleverd met de airconditioner voor gebruik in de afstandsbediening.
• Gebruik geen oplaadbare batterij. Zorg ervoor dat de batterij nieuw is.
• Om ontlading te voorkomen, verwijdert u de batterij uit de afstandsbediening als de airconditioner gedurende langere tijd niet wordt gebruikt.
• Houd de afstandsbediening uit de buurt van extreem warme of vochtige plaatsen.
• Om een optimale werking van de afstandsbediening te behouden, mag de afstandsbedieningssensor niet worden blootgesteld aan direct zonlicht.

Luchtrichting

De luchtstroom kan worden aangepast door de richting van de lamellen van de airconditioner te wijzigen.

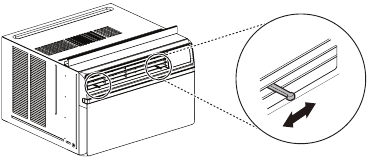

Horizontale luchtstroomrichting aanpassen

De horizontale luchtstroom wordt aangepast door de hendels van de verticale lamellen naar links of rechts te bewegen.

OPMERKING
De functie kan worden gewijzigd afhankelijk van het type model.

Verticale luchtstroomrichting aanpassen

Raak de horizontale lamellen aan om de luchtstroom omhoog of omlaag aan te passen.

OPMERKING

• Wanneer het extreem warm is, kan de unit automatisch worden uitgeschakeld om de compressor te beschermen.
• De functie kan worden gewijzigd afhankelijk van het type model.

Extra functies

Slingerende ventilator

Deze airconditioner is uitgerust met een slingerende ventilator. (Zie tekening.)
De buitenste ring van de ventilator vangt het condenswater op uit de bodemplaat als het waterniveau hoog genoeg wordt. Het water wordt vervolgens opgevangen door de ventilator en via de condensor afgevoerd, waardoor de airconditioner efficiënter wordt.

SLIMME FUNCTIES

LG ThinQ-applicatie

Deze functie is alleen beschikbaar op modellen met het of ThinQ-logo.
Met de LG ThinQ-applicatie kunt u via een smartphone met het apparaat communiceren.

Functies van de LG ThinQ-applicatie

Communiceer met het apparaat vanaf een smartphone met behulp van de handige slimme functies.

Smart Diagnosis^TM

Als u een probleem ondervindt tijdens het gebruik van het apparaat, helpt deze slimme diagnosefunctie u bij het diagnosticeren van het probleem.

Instellingen

Hiermee kunt u verschillende opties instellen op het apparaat en in de applicatie.

OPMERKING

• Als u uw draadloze router, internetprovider of wachtwoord wijzigt, verwijdert u het geregistreerde apparaat uit de LG ThinQ-applicatie en registreert u het opnieuw.
• De applicatie kan worden gewijzigd om het apparaat te verbeteren zonder kennisgeving aan gebruikers.
• Functies kunnen per model verschillen.

Voordat u de LG ThinQ-applicatie gebruikt

1. Controleer de afstand tussen het apparaat en de draadloze router (Wi-Fi-netwerk).
   • Als de afstand tussen het apparaat en de draadloze router te groot is, wordt de signaalsterkte zwak. Het kan lang duren om te registreren of de installatie kan mislukken.
2. Schakel de mobiele data of mobiele data op uw smartphone uit.

3. Verbind uw smartphone met de draadloze router.


OPMERKING

• Om de Wi-Fi-verbinding te verifiëren, controleert u of de Wi-Fi-led op het bedieningspaneel brandt.
• Het apparaat ondersteunt alleen 2,4 GHz Wi-Fi-netwerken. Neem contact op met uw internetprovider of raadpleeg de handleiding van uw draadloze router om uw netwerkfrequentie te controleren.
• LG ThinQ is niet verantwoordelijk voor problemen met de netwerkverbinding of fouten, storingen of fouten veroorzaakt door de netwerkverbinding.
• Als het apparaat problemen heeft met het verbinden met het Wi-Fi-netwerk, is het mogelijk te ver van de router verwijderd. Schaf een Wi-Fi-repeater (range extender) aan om de Wi-Fi-signaalsterkte te verbeteren.
• De Wi-Fi-verbinding kan mogelijk geen verbinding maken of kan worden onderbroken vanwege de thuisnetwerkomgeving.
• De netwerkverbinding werkt mogelijk niet correct, afhankelijk van de internetprovider.
• De draadloze omgeving in de omgeving kan ervoor zorgen dat de draadloze netwerkservice langzaam werkt.
• Het apparaat kan niet worden geregistreerd vanwege problemen met de draadloze signaaloverdracht. Koppel het apparaat los en wacht ongeveer een minuut voordat u het opnieuw probeert.
• Als de firewall op uw draadloze router is ingeschakeld, schakelt u de firewall uit of voegt u er een uitzondering aan toe.
• De naam van het draadloze netwerk (SSID) moet een combinatie zijn van Engelse letters en cijfers. (Gebruik geen speciale tekens.)
• De gebruikersinterface (UI) van de smartphone kan variëren, afhankelijk van het mobiele besturingssysteem (OS) en de fabrikant.
• Als het beveiligingsprotocol van de router is ingesteld op WEP, kunt u mogelijk het netwerk niet instellen. Wijzig dit in andere beveiligingsprotocollen (WPA2 wordt aanbevolen) en registreer het product opnieuw.

De LG ThinQ-applicatie installeren

Zoek naar de LG ThinQ-applicatie in de Google Play Store of Apple App Store op een smartphone. Volg de instructies om de applicatie te downloaden en te installeren.

Open Source Software - Kennisgeving Informatie

Om de broncode te verkrijgen die in dit product is opgenomen, onder GPL, LGPL, MPL en andere open source licenties die de verplichting hebben om de broncode openbaar te maken, en om toegang te krijgen tot alle genoemde licentievoorwaarden, copyrightvermeldingen en andere relevante documenten, bezoek https://opensource.lge.com.

LG Electronics zal u ook open source code op CD-ROM verstrekken tegen een vergoeding die de kosten dekt van het uitvoeren van een dergelijke distributie (zoals de kosten van media, verzending en behandeling) op e-mailverzoek aan opensource@lge.com.

Deze aanbieding is geldig voor iedereen die deze informatie ontvangt gedurende een periode van drie jaar na onze laatste verzending van dit product.

Smart Diagnosis^TM

Deze functie is alleen beschikbaar op modellen met de of logo.
Gebruik deze functie om problemen met uw apparaat te diagnosticeren en op te lossen.

OPMERKING

• Om redenen die niet aan nalatigheid van LGE toe te schrijven zijn, werkt de service mogelijk niet als gevolg van externe factoren, zoals, maar niet beperkt tot, Wi-Fi-beschikbaarheid, Wi-Fi-verbinding, lokaal app store-beleid of app-onbeschikbaarheid.
• De functie kan zonder voorafgaande kennisgeving worden gewijzigd en kan een andere vorm hebben, afhankelijk van waar u zich bevindt.

LG ThinQ gebruiken om problemen te diagnosticeren

Als u een probleem ondervindt met uw Wi-Fi-apparaat, kan het probleemoplossingsgegevens naar een smartphone verzenden met behulp van de LG ThinQ-applicatie.

• Start de LG ThinQ-applicatie en selecteer de functie Smart Diagnosis^TM in het menu. Volg de instructies in de LG ThinQ-applicatie.

Specificaties draadloze LAN-module

ONDERHOUD

Koppel de stroomtoevoer los en wacht tot de ventilator stopt voordat u de reiniging of het onderhoud uitvoert.

Reinigen

Controleer het luchtfilter minstens twee keer per maand om te zien of reiniging nodig is. Gevangen deeltjes in het filter kunnen zich ophopen en de luchtstroom blokkeren, waardoor de koelcapaciteit wordt verminderd en er zich vorst op de verdamper ophoopt.

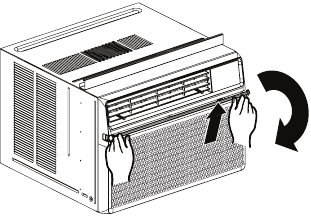

Het luchtfilter reinigen

1. Verwijder het luchtfilter van het voorrooster door het filter naar voren en vervolgens iets omhoog te trekken.

2. Was het filter met lauw water onder 40 °C (104 °F).

3. Schud voorzichtig het overtollige water uit het filter en plaats het terug.

OPMERKING
De functie kan worden gewijzigd afhankelijk van het type model.

De airconditioner reinigen

• Verwijder stof van de luchtinlaat en -uitlaat met een stofzuiger.
• Veeg het voorrooster en het inlaat roosters af met een doek die is bevochtigd met een milde reinigingsmiddeloplossing.
• Was de kast met milde zeep of reinigingsmiddel en lauw water en poets deze vervolgens met vloeibare apparaatwax.


OPMERKING

• Om een blijvende maximale efficiëntie te garanderen, moeten de condensorbatterijen (buitenkant van de unit) periodiek worden gecontroleerd en worden gereinigd als ze verstopt zijn met roet of vuil van buitenlucht.
• Neem voor reparatie en onderhoud contact op met een erkend servicecentrum: 1-800-243-0000. Houd uw modelnummer en serienummer bij de hand. Ze zijn te vinden aan de zijkant van de kast. Noteer ze voor toekomstig gebruik.
• De functie kan worden gewijzigd afhankelijk van het type model.

PROBLEMEN OPLOSSEN

Voordat u de klantenservice belt

Het apparaat is uitgerust met een automatisch foutbewakingssysteem om problemen in een vroeg stadium te detecteren en te diagnosticeren. Als het apparaat niet goed of helemaal niet werkt, controleer dan het volgende voordat u de klantenservice belt.

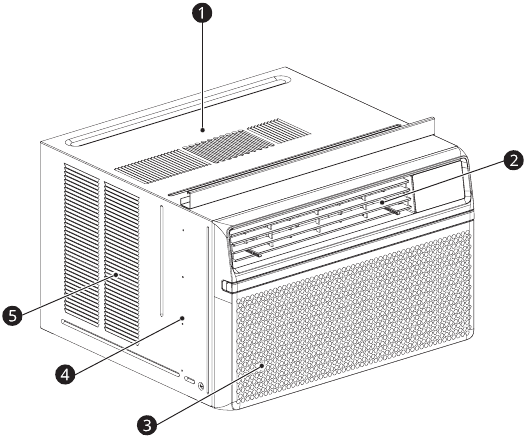

Normale geluiden die u kunt horen

OPMERKING
De functie kan worden gewijzigd afhankelijk van het type model.

1. Hoogfrequent gekletter
   De huidige hoogrendementscompressoren kunnen een hoogfrequent gekletter hebben tijdens de koelcyclus.
2. Geluid van suizende lucht
   Aan de voorkant van het apparaat kunt u het geluid horen van suizende lucht die door de ventilator wordt verplaatst.
3. Borrelen/sissen
   Borrelende of sissende geluiden kunnen worden gehoord doordat koelmiddel tijdens normaal bedrijf door de verdamper stroomt.
4. Trilling
   Het apparaat kan trillen en geluid maken als gevolg van een slechte wand- of raamconstructie of onjuiste installatie.
5. Pingelen of ruisen
   Waterdruppels die tijdens normaal bedrijf op de condensor vallen, kunnen pingelende of ruisende geluiden veroorzaken.

OPMERKING
Als u "CH" op het display ziet, bel dan 1-800-243-0000.

VEILIGHEIDSINSTRUCTIES

LEES ALLE INSTRUCTIES VOOR GEBRUIK

Uw veiligheid en de veiligheid van anderen zijn erg belangrijk.
We hebben veel belangrijke veiligheidsberichten in deze handleiding en op uw apparaat geplaatst. Lees en volg altijd alle veiligheidsberichten.

Dit is het veiligheidswaarschuwingssymbool.
Dit symbool waarschuwt u voor potentiële gevaren die u en anderen kunnen doden of verwonden.
Alle veiligheidsberichten volgen het veiligheidswaarschuwingssymbool en het woord WAARSCHUWING of VOORZICHTIG.

Deze woorden betekenen:

U kunt worden gedood of ernstig gewond raken als u de instructies niet opvolgt.

U kunt gewond raken of schade aan het product veroorzaken als u de instructies niet opvolgt.
Alle veiligheidsberichten vertellen u wat het potentiële gevaar is, hoe u de kans op letsel kunt verkleinen en wat er kan gebeuren als de instructies niet worden opgevolgd.

De volgende symbolen worden op de units weergegeven.

Dit symbool geeft aan dat dit apparaat een ontvlambaar koelmiddel gebruikt. Als het koelmiddel lekt en wordt blootgesteld aan een externe ontstekingsbron, bestaat er brandgevaar.

Dit symbool geeft aan dat de bedieningshandleiding zorgvuldig moet worden gelezen.

Dit symbool geeft aan dat een servicemonteur deze apparatuur moet behandelen met verwijzing naar de installatiehandleiding.

Dit symbool geeft aan dat er informatie beschikbaar is, zoals de bedieningshandleiding of de installatiehandleiding.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Volg de basisvoorzorgsmaatregelen, inclusief de volgende, om het risico op explosie, brand, overlijden, elektrische schok, verbranding of letsel aan personen bij het gebruik van dit product te verminderen:

• Voor gebruik moet het apparaat correct zijn geïnstalleerd zoals beschreven in deze handleiding.
• Neem contact op met de erkende servicemonteur voor reparatie of onderhoud van dit apparaat.
• Neem contact op met de installateur voor de installatie van dit apparaat.
• Wanneer het netsnoer moet worden vervangen, mag het vervangende werk alleen worden uitgevoerd door bevoegd personeel met uitsluitend originele vervangingsonderdelen.
• Installatiewerkzaamheden moeten worden uitgevoerd in overeenstemming met de National Electric Code door uitsluitend gekwalificeerd en bevoegd personeel.
• Sluit aan op een correct geclassificeerd, beschermd en gedimensioneerd stroomcircuit om elektrische overbelasting te voorkomen.
• Steek altijd de stekker in een geaard stopcontact.
• Snijd of verwijder in geen geval de derde (aarde)pen van het netsnoer.
• Wees voorzichtig om het netsnoer niet te knellen, pletten of beschadigen bij het installeren of verplaatsen van het apparaat.
• Steek de stekker correct in het stopcontact.
• Wijzig of verleng het netsnoer niet.
• Als het voedingssnoer is beschadigd, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Gebruik een speciaal circuit.
• Demonteer of wijzig het product niet.
• Houd u aan alle door de industrie aanbevolen veiligheidsprocedures, inclusief het gebruik van handschoenen met lange mouwen en een veiligheidsbril.
• Koppel het netsnoer of de stroomonderbreker los voordat u het apparaat installeert of onderhoudt.
• Bewaar verpakkingsmateriaal buiten het bereik van kinderen. Deze materialen kunnen verstikkingsgevaar opleveren voor kinderen.
• Bewaar en installeer het product op een plaats waar het niet wordt blootgesteld aan temperaturen onder het vriespunt of aan weersomstandigheden buitenshuis.
• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• Installeer het apparaat niet in potentieel explosieve omgevingen.
• Leidingmateriaal, leidingrouting en installatie moeten bescherming bieden tegen fysieke schade tijdens gebruik en onderhoud, en in overeenstemming zijn met nationale en lokale voorschriften en normen, zoals ASHRAE 15, IAPMO Uniform Mechanical Code, ICC International Mechanical Code of CSA B52. Alle veldverbindingen moeten toegankelijk zijn voor inspectie voordat ze worden bedekt of ingesloten.
• Om gevaar te voorkomen als gevolg van het onbedoeld resetten van de thermische beveiliging, mag dit apparaat niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld door het nutsbedrijf.

WERKING

• Gebruik dit apparaat alleen voor het beoogde doel.
• Probeer dit apparaat nooit te gebruiken als het beschadigd is, niet goed werkt, gedeeltelijk is gedemonteerd of ontbrekende of kapotte onderdelen heeft, inclusief een beschadigd snoer of stekker.
• Repareer of vervang onmiddellijk alle netsnoeren die gerafeld of anderszins beschadigd zijn geraakt. Gebruik geen snoer dat scheuren of slijtageschade vertoont over de hele lengte of aan beide uiteinden.
• Laat het snoer niet onder tapijten of matten lopen waar er op kan worden getrapt en het kan worden beschadigd.
• Houd het snoer uit de buurt van zware voorwerpen zoals tafels of stoelen.
• Plaats het netsnoer niet in de buurt van een warmtebron.
• Gebruik geen adapter of steek de stekker van het product niet in een gedeeld stopcontact.
• Knoei niet met de bedieningselementen.
• Als u een vreemd geluid, een chemische of brandende geur of rook uit het apparaat waarneemt, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met het LG Electronics Customer Information Center.
• Trek nooit de stekker van het apparaat uit het stopcontact door aan het netsnoer te trekken. Pak altijd de stekker stevig vast en trek hem recht uit het stopcontact.
• Pak het netsnoer niet vast en raak de bedieningselementen van het apparaat niet aan met natte handen.
• Als er water in het product komt, schakel dan de stroom uit in het hoofdcircuit, trek de stekker uit het product en neem contact op met de service.
• Als het product is ondergedompeld, neem dan contact op met het LG Electronics Customer Information Center voor instructies voordat u het weer gaat gebruiken.
• Trek de stekker van het product uit het stopcontact wanneer het lange tijd niet wordt gebruikt.
• Trek de stekker van het product uit het stopcontact voordat u het schoonmaakt.
• In het geval van een gaslek (propaangas, enz.) mag u dit of enig ander apparaat niet bedienen. Open een raam of deur om de ruimte onmiddellijk te ventileren.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• De binnenkant van het product mag alleen worden gereinigd door een erkend servicecentrum of een dealer.
• Gebruik geen reinigingsmiddel op basis van oplosmiddelen op het product. Dit kan leiden tot corrosie of schade, productfalen, elektrische schokken of brand.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de airconditioner spelen.
• Start/stop de werking niet door het netsnoer in/uit te pluggen.

AARDINGSINSTRUCTIES

• Het netsnoer van dit apparaat is uitgerust met een driepolige (aardings-)stekker. Gebruik deze met een standaard drievoudig (aardings-)stopcontact om het risico op elektrische schokken te minimaliseren. De klant dient het stopcontact en de stroomkring te laten controleren door een gekwalificeerde elektricien om er zeker van te zijn dat het stopcontact goed is geaard. KNIP DE DERDE (AARDE)PIN VAN DE STEKKER NIET AF EN VERWIJDER DEZE NIET.
  • Situaties waarin het apparaat af en toe wordt losgekoppeld; Vanwege mogelijke veiligheidsrisico's raden we het gebruik van een adapterstekker ten zeerste af. Als u echter een adapter wilt gebruiken, kan een TIJDELIJKE AANSLUITING worden gemaakt. Gebruik een UL-gecertificeerde adapter, verkrijgbaar bij de meeste lokale bouwmarkten. De grote gleuf in de adapter moet worden uitgelijnd met de grote gleuf in het stopcontact om een juiste polariteitsaansluiting te garanderen.
• Het bevestigen van de aardklem van de adapter aan de dekselschroef van het stopcontact aardt het apparaat niet, tenzij de dekselschroef van metaal is en niet geïsoleerd, en het stopcontact is geaard via de huisbedrading. De klant dient het stopcontact te laten controleren door een gekwalificeerde elektricien om er zeker van te zijn dat het stopcontact goed is geaard.
• Koppel het netsnoer los van de adapter en gebruik daarbij één hand per snoer. Anders kan de aardklem van de adapter breken. Gebruik het apparaat niet met een kapotte adapterstekker.
  • Situaties waarin het apparaat vaak wordt losgekoppeld; Gebruik in deze situaties geen adapterstekker. Het frequent loskoppelen van het netsnoer kan leiden tot een uiteindelijke breuk van de aardklem. Het stopcontact moet worden vervangen door een drievoudig (aardings-)stopcontact.

Om het risico op licht of matig letsel aan personen, defecten of schade aan het product of eigendommen bij het gebruik van dit product te verminderen, dient u de basisvoorzorgsmaatregelen te volgen, waaronder de volgende:

INSTALLATIE

• Zorg er bij de installatie van het product voor dat uitlaatgassen of condensatie geen schade toebrengen aan nabijgelegen eigendommen.
• Volg de installatie-instructies nauwkeurig op om overmatige trillingen of waterlekkage te voorkomen.
• Draag handschoenen en wees voorzichtig bij het uitpakken en installeren van het apparaat. Schroeven of scherpe randen kunnen verwondingen veroorzaken.
• Let er bij het installeren of verplaatsen van het apparaat op dat u het netsnoer niet beknelt, plet of beschadigt.
• De toevoer- en retourluchtopeningen in de gekoelde ruimte kunnen het lichaam van het apparaat hebben dat in open ruimtes is geïnstalleerd, zoals verlaagde plafonds die niet worden gebruikt als retourluchtplenums, zolang de gekoelde lucht niet rechtstreeks communiceert met de lucht van het verlaagde plafond.

WERKING

• Dit apparaat is niet bedoeld voor gebruik als een nauwkeurig koelsysteem. Gebruik het niet voor speciale doeleinden, zoals het onderhouden van huisdieren, voedsel, precisiemachines of kunstvoorwerpen.
• Zorg ervoor dat de luchtinlaat en -uitlaat vrij zijn van obstakels.
• Ga niet op het apparaat staan en plaats er geen zware voorwerpen bovenop.
• Gebruik het apparaat niet zonder dat het filter goed is geïnstalleerd.
• Drink geen water dat uit het apparaat is afgevoerd.
• Zorg voor voldoende ventilatie wanneer de airconditioner en een verwarmingstoestel, zoals een kachel, tegelijkertijd worden gebruikt.
• Stel mensen, dieren of planten niet gedurende langere tijd bloot aan de koude of hete wind van de airconditioner.
• Verwijder de batterijen als de afstandsbediening langere tijd niet wordt gebruikt.
• Meng nooit verschillende soorten batterijen of oude en nieuwe batterijen voor de afstandsbediening.
• Stop met het gebruik van de afstandsbediening als er vloeistof uit de batterij lekt. Als uw kleding of huid is blootgesteld aan de lekkende batterijvloeistof, spoel dan af met schoon water.
• Als de lekkende batterijvloeistof is ingeslikt, spoel dan de binnenkant van de mond grondig en raadpleeg een arts.
• Laad de batterijen niet op en demonteer ze niet.

ONDERHOUD

• Reinig het filter om de twee weken.
• Raak nooit de metalen onderdelen van de airconditioner aan bij het verwijderen van het luchtfilter.
• Gebruik nooit sterke reinigingsmiddelen of oplosmiddelen bij het reinigen van de airconditioner of spuit geen water. Gebruik een zachte doek.
• Gebruik een zachte doek om het apparaat te reinigen. Gebruik geen was, verdunners of agressieve schoonmaakmiddelen.

KOELMIDDEL (ALLEEN VOOR R32)

• Gebruik geen middelen om het ontdooiproces te versnellen of om te reinigen, anders dan die welke door de fabrikant worden aanbevolen.
• Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende open vlammen (bijvoorbeeld een werkend gastoestel) en ontstekingsbronnen (bijvoorbeeld een werkende elektrische verwarming).
• Niet doorboren of verbranden.
• Houd er rekening mee dat ontvlambare koelmiddelen geen geur kunnen bevatten.
• De installatie van leidingen moet tot een minimum worden beperkt.
• De nationale gasvoorschriften moeten worden nageleefd.
• Mechanische verbindingen moeten toegankelijk zijn voor onderhoud.
• Het apparaat moet worden opgeslagen in een goed geventileerde ruimte waar de grootte van de ruimte overeenkomt met het voor de werking gespecificeerde ruimteoppervlak.

• Dit apparaat bevat ontvlambaar koelmiddel en heeft speciale veiligheidsmaatregelen die normaal gesproken niet aan oudere apparaten zijn verbonden. Volg alle voorzorgsmaatregelen en adviezen op.
  • Wees voorzichtig bij het hanteren en voorkom schade aan het apparaat. Maak om geen enkele reden gaten in het product. Dit kan schade aan het product veroorzaken en voorkomen dat het apparaat koelt.
  • Onderhoud en reiniging van het apparaat moeten worden uitgevoerd door opgeleid personeel. Als het apparaat niet goed wordt gereinigd, kan dit leiden tot schade aan het koelsysteem en/of het elektrische systeem.
  • Houd alle vereiste ventilatieopeningen vrij van obstructie.
  • Service mag alleen worden uitgevoerd door technici die correct zijn opgeleid en gecertificeerd in het gebruik van ontvlambare koelmiddelen. Alle service die wordt uitgevoerd door onbevoegde serviceverleners/personen maakt alle garanties ongeldig.
  • Plaats het apparaat bij het opslaan niet in een ruimte met een open vlam, zoals gaswaterverwarmers of ovens. Houd het ook uit de buurt van elektrische kachels. Beschadigde apparaten moeten vóór opslag worden gerepareerd.
  • Iedereen die betrokken is bij het werken aan of inbreken in een koelcircuit, moet in het bezit zijn van een geldig certificaat van een door de industrie geaccrediteerde beoordelingsinstantie, die hun bekwaamheid autoriseert om koelmiddelen veilig te hanteren in overeenstemming met een door de industrie erkende beoordelingsspecificatie.
  • Service mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur.
  • Onderhoud en reparatie waarbij de hulp van ander geschoold personeel nodig is, moeten worden uitgevoerd onder toezicht van de persoon die bekwaam is in het gebruik van ontvlambare koelmiddelen.
  • Het apparaat moet zodanig worden opgeslagen dat er geen mechanische schade kan ontstaan.
  • Het koelmiddel en het isolatieblaasmiddel dat in het apparaat wordt gebruikt, vereisen speciale verwijderingsprocedures. Raadpleeg een servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon voordat u ze weggooit.

BEWAAR DEZE INSTRUCTIES

www.lg.com

Referenties

• LG Open Source
• LG Electronics & Home Appliances | Shop Now | LG USA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG LW1224RD, LW1424RD Handleiding

Beschikbare talen
