LG Multi V Series Handleiding

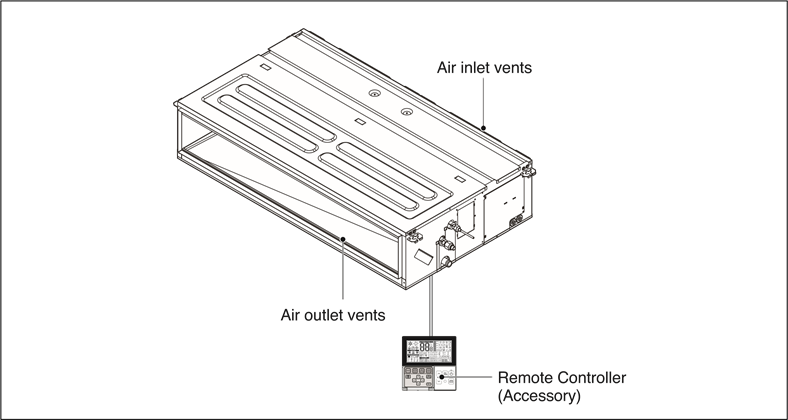

Functies

Installatiegereedschap

Naam	Afvoerslang	Klem metaal	Sluitring voor ophangbeugel	Klem (Tie Wrap)	Isolatie voor fitting	(Overig) Gebruikershandleiding Installatiehandleiding
Hoeveelheid	1 EA	2 EA	8 EA	4 EA	1 SET
Vorm					voor gasleiding voor vloeistofleiding

Installatie

Volledig lezen en vervolgens stap voor stap volgen.

Selectie van de beste locatie
Installeer de airconditioner op de locatie die aan de volgende voorwaarden voldoet.

• De plaats moet gemakkelijk een belasting kunnen dragen die vier keer het gewicht van de binneneenheid overschrijdt.
• De plaats moet de mogelijkheid bieden om de unit te inspecteren zoals in de afbeelding.
• De plaats waar de unit waterpas moet staan.
• De plaats moet een gemakkelijke waterafvoer mogelijk maken.
• De plaats moet gemakkelijk te verbinden zijn met de buitenunit.
• De plaats waar de unit geen last heeft van elektrische ruis.
• De plaats waar de luchtcirculatie in de kamer goed is.
• Er mogen geen warmtebronnen of stoom in de buurt van de unit zijn.


Als de unit in de buurt van de zee wordt geïnstalleerd, kunnen de installatieonderdelen door zout worden gecorrodeerd. De installatieonderdelen (en de unit) moeten worden voorzien van passende anticorrosiemiddelen.

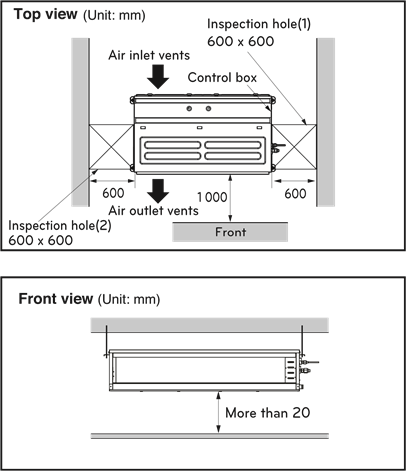

[Inspectieopeningstandaard]

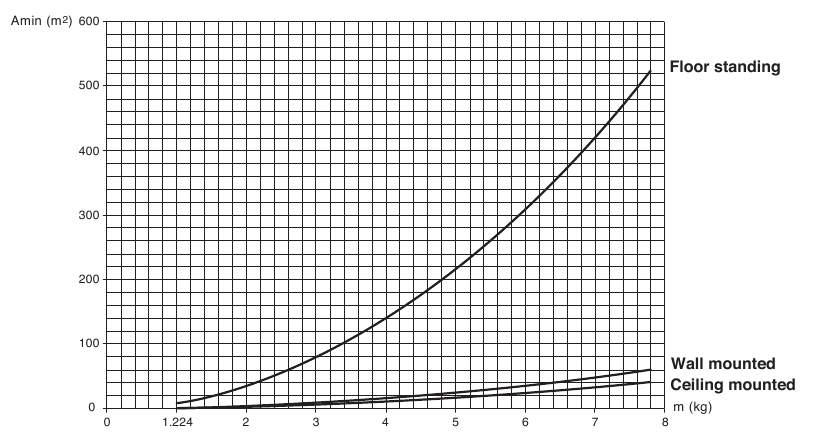

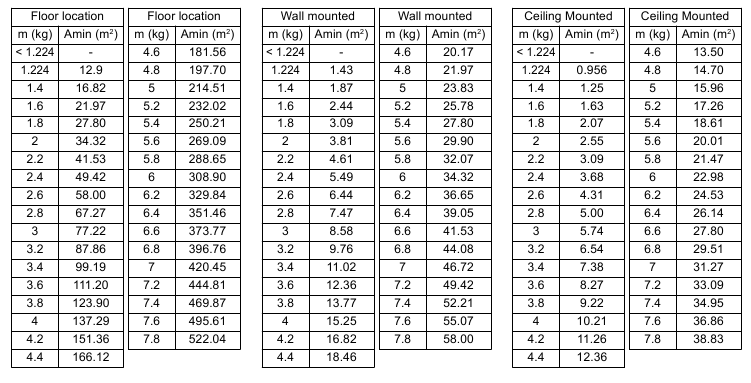

Minimale vloeroppervlakte
(voor R32)

• Het apparaat moet worden geïnstalleerd, bediend en opgeslagen in een ruimte met een vloeroppervlak dat groter is dan de minimumoppervlakte.
• Gebruik de grafiek van de tabel om de minimumoppervlakte te bepalen.

• m: Totale hoeveelheid koudemiddel in het systeem
• Totale hoeveelheid koudemiddel: koudemiddelvulling in de fabriek + extra hoeveelheid koudemiddel
• Amin: minimumoppervlakte voor installatie

Plafondafmetingen en locatie van de hangbout

• Installatie van de unit Installeer de unit correct boven het plafond.

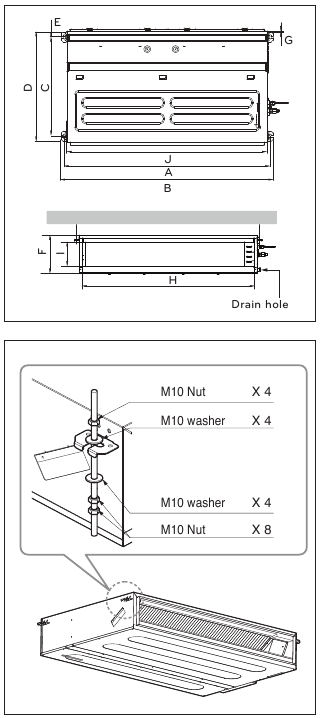

POSITIE VAN DE OPHANGBOUT

• Breng een verbindingsstuk van canvas aan tussen de unit en het kanaal om onnodige trillingen te absorberen.
• Installeer de unit hellend naar een afvoergatzijde zoals in een afbeelding voor een gemakkelijke waterafvoer.
• Een plaats waar de unit waterpas staat en die het gewicht van de unit kan dragen.
• Een plaats waar de unit bestand is tegen trillingen.
• Een plaats waar onderhoud gemakkelijk kan worden uitgevoerd.

(Eenheid: mm)

LET OP

• Bestudeer grondig de volgende installatielocaties:

1. Op plaatsen zoals restaurants en keukens hechten aanzienlijke hoeveelheden oliedamp en bloem aan de ventilator, de vin van de warmtewisselaar, wat resulteert in een vermindering van de warmte-uitwisseling, sproeien, verspreiden van waterdruppels, enz. Neem in deze gevallen de volgende maatregelen:
   • Zorg ervoor dat de ventilatieventilator voor de rookafzuigkap op een kooktafel voldoende capaciteit heeft, zodat deze olieachtige stoom afzuigt die niet in de aanzuiging van de airconditioner mag stromen.
   • Maak voldoende afstand van een kookruimte om de airconditioner te installeren op een plaats waar deze geen olieachtige stoom kan aanzuigen.
2. Vermijd het installeren van een airconditioner in omstandigheden waar snijolienevel of ijzerpoeder in suspensie is in fabrieken, enz.
3. Vermijd plaatsen waar ontvlambaar gas wordt gegenereerd, naar binnen stroomt, wordt opgeslagen of afgevoerd.
4. Vermijd plaatsen waar zwaveligzuurgas of corrosief gas wordt gegenereerd.
5. Vermijd plaatsen in de buurt van hoogfrequentiegeneratoren.

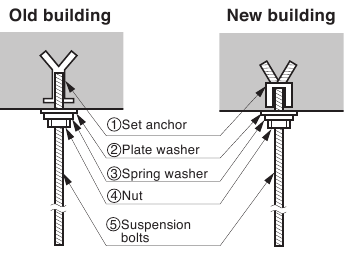

Installatie van de binneneenheid

• Selecteer en markeer de positie voor het bevestigen van bouten.
• Boor het gat voor het plaatsen van het anker op de voorkant van het plafond.

  Draai de moer en bout vast om te voorkomen dat de unit valt.


• Plaats het anker en de sluitring op de ophangbouten om de ophangbouten aan het plafond te vergrendelen.
• Monteer de ophangbouten stevig op het anker.
• Bevestig de montageplaten op de ophangbouten (stel het niveau grofweg in) met behulp van moeren, sluitringen en veerringen.


Bedrading
Sluit de draden afzonderlijk aan op de terminals op de printplaat volgens de aansluiting van de buitenunit.

• Zorg ervoor dat de kleur van de draden van de buitenunit en het terminalnummer hetzelfde zijn als die van de binneneenheid.

<M1-chassis>

<M2/M3-chassis>

Zorg ervoor dat de schroeven van de terminal niet los zitten.
Vastklemmen van kabels

1. Plaats 2 stroomkabels op het bedieningspaneel.
2. Maak eerst de stalen klem vast met een schroef aan de binnenste bus van het bedieningspaneel.
3. Voor het koelmodel bevestigt u de andere kant van de klem stevig met een schroef. Voor het warmtepompmodel plaatst u de 0,75 mm² kabel (dunnere kabel) op de klem en draait u deze vast met een plastic klem aan de andere bus van het bedieningspaneel.

Het netsnoer dat op de unit is aangesloten, moet worden geselecteerd volgens de volgende specificaties.

ISOLATIE, OVERIGE
Isoleer de verbinding en buizen volledig.

THERMISCHE ISOLATIE
Alle thermische isolatie moet voldoen aan de lokale vereisten.

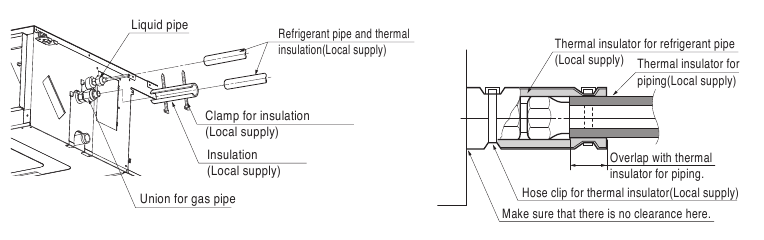

BINNENUNIT

(voor R32)

• Wanneer mechanische connectoren binnenshuis worden hergebruikt, moeten de afdichtingsonderdelen worden vernieuwd.
• Wanneer uitlopende verbindingen binnenshuis worden hergebruikt, moet het uitlopende deel opnieuw worden gefabriceerd.

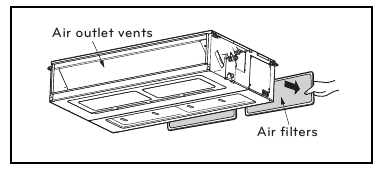

De afvoer controleren

1. Verwijder het luchtfilter.

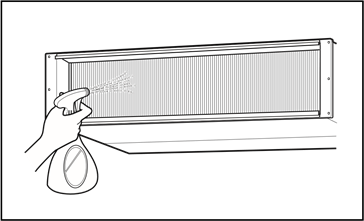

2. Controleer de afvoer.

   • Spuit een of twee glazen water op de verdamper.
   • Zorg ervoor dat het water zonder lekkage uit de afvoerslang van de binneneenheid stroomt.

1. Het installeren van de helling van de binneneenheid is erg belangrijk voor de afvoer van de airconditioner van het kanaaltype.
2. De minimale dikte van de isolatie voor de aansluitleiding moet 5 mm zijn.

Vooraanzicht

• De unit moet horizontaal of hellend naar de aangesloten afvoerslang staan wanneer de installatie is voltooid.

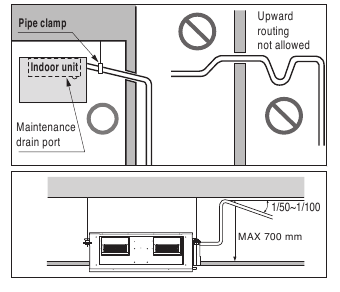

Afvoerleidingen van de binneneenheid

• De afvoerleidingen moeten een neerwaartse helling hebben (1/50 tot 1/100): zorg ervoor dat u geen op-en-neerwaartse helling geeft om terugstroom te voorkomen.
• Wees tijdens het aansluiten van de afvoerleidingen voorzichtig om geen extra kracht uit te oefenen op de afvoerpoort op de binneneenheid.
• De buitendiameter van de afvoeraansluiting op de binneneenheid is 32 mm. Leidingmateriaal: PVC-buis met binnendiameter Ø 25 mm en leidingfittingen
• Zorg ervoor dat u warmte-isolatie op de afvoerleidingen aanbrengt. Warmte-isolatiemateriaal: polyethyleenschuim met een dikte van meer dan 8 mm.

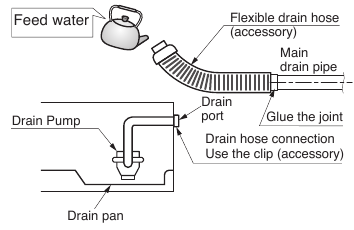

Afvoertest
De airconditioner gebruikt een afvoerpomp om water af te voeren. Gebruik de volgende procedure om de werking van de afvoerpomp te testen:


De meegeleverde flexibele afvoerslang mag niet worden belast. Een belaste slang kan waterlekkage veroorzaken.

• Sluit de hoofdafvoerleiding aan op de buitenkant en laat deze voorlopig staan totdat de test is afgelopen.
• Voer water naar de flexibele afvoerslang en controleer de leidingen op lekkage.
• Zorg ervoor dat u de afvoerpomp controleert op een normale werking en geluid wanneer de elektrische bedrading is voltooid.
• Wanneer de test is voltooid, sluit u de flexibele afvoerslang aan op de afvoerpoort op de binneneenheid.


De meegeleverde flexibele afvoerslang mag niet worden belast. Een belaste slang kan waterlekkage veroorzaken.

Na de bevestiging van de bovenstaande voorwaarden, bereidt u de bedrading als volgt voor:

1. Zorg er altijd voor dat er een afzonderlijke stroomvoorziening is die gespecialiseerd is voor de airconditioner. Laat u voor de bedrading leiden door het schakelschema dat aan de binnenkant van de deksel van de schakelkast is geplaatst.
2. Plaats een stroomonderbreker tussen de stroombron en de unit.
3. De schroeven die de bedrading in de behuizing van elektrische fittingen bevestigen, kunnen losraken door trillingen waaraan de unit tijdens het transport wordt blootgesteld. Controleer ze en zorg ervoor dat ze allemaal goed vast zitten. (Als ze los zitten, kan dit leiden tot het doorbranden van de draden.)
4. Specificatie van de stroombron
5. Controleer of de elektrische capaciteit voldoende is.
6. Zorg ervoor dat de startspanning op meer dan 90 procent van de nominale spanning op het naamplaatje wordt gehouden.
7. Controleer of de kabeldikte is zoals gespecificeerd in de specificatie van de stroombronnen. (Let vooral op de relatie tussen kabellengte en -dikte.)
8. Zorg er altijd voor dat u een lekstroomschakelaar installeert waar het nat of vochtig is.
9. De volgende problemen kunnen worden veroorzaakt door spanningsval.
   • Trillingen van een magnetische schakelaar, schade aan het contactpunt, het springen van de zekering, storing door de normale werking van een overbelastingsbeveiliging.
   • Er wordt geen correct startvermogen aan de compressor gegeven.

OVERDRACHT
Leer de klant de bedienings- en onderhoudsprocedures met behulp van de bedieningshandleiding.
(reiniging van het luchtfilter, temperatuurregeling, enz.)

DIP Switch Instelling

1. Binnenunit

   	Functie	Beschrijving	Instelling Uit	Instelling Aan	Standaard
   SW1	Communicatie	N.v.t. (Standaard)	-	-	Uit
   SW2	Cyclus	N.v.t. (Standaard)	-	-	Uit
   SW3	Groepsbediening	Selectie van Master of Slave	Master	Slave	Uit
   SW4	Droge Contactmodus	Selectie van Droge Contactmodus	Bedrade/Draadloze afstandsbediening selectie van Handmatige of Automatische bedieningsmodus	Auto	Uit
   SW5	Installatie	Continue ventilatorwerking	Verwijdering van continue werking	-	Uit
   SW6	Koppeling verwarming	N.v.t.	-	-	Uit
   SW7	Ventilator koppeling	Selectie van Ventilator koppeling	Verwijdering van koppeling	Werken	Uit
   	Schoepen selectie (Console)	Selectie van boven-/onderkant Schoppen	Bovenkant + Onderkant Schoppen	Alleen Bovenkant Schoppen
   	Regio selectie	Selectie tropische regio	Algemeen model	Tropisch model
   SW8	Etc.	Reserve	-	-	Uit


   Voor Multi V Models, DIP-schakelaar 1, 2, 6, 8 moeten op UIT staan.

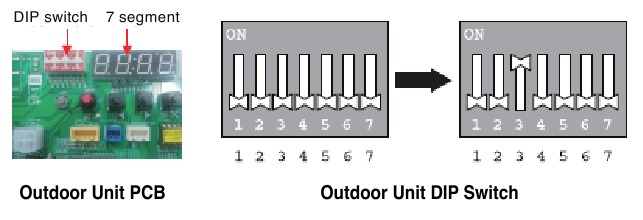

2. Buitenunit
   In het geval dat de producten aan specifieke voorwaarden voldoen, kan de functie "Auto addressing" automatisch starten met de verbeterde snelheid door DIP-schakelaar #3 van de buitenunit in te schakelen en de stroom te resetten.
   ※ Specifieke voorwaarden:
   • Alle namen van de binnenunits zijn ARNU****4.
   • Het serienummer van Multi V super IV (buitenunits) is na oktober 2013.


Instelling groepsbediening

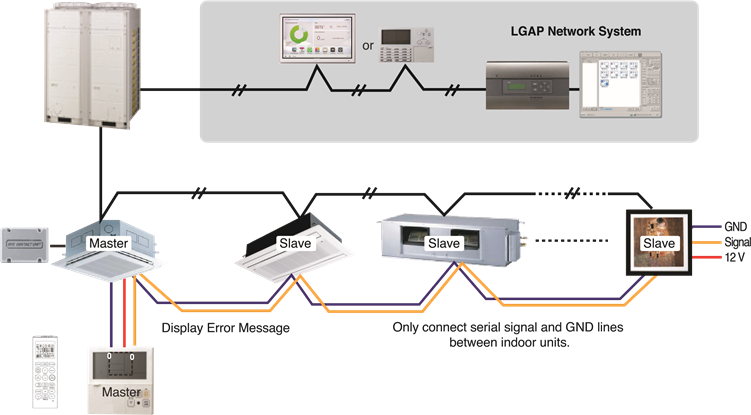

1. Groepsbediening 1
   • Bedrade afstandsbediening 1 + Standaard Binnenunits

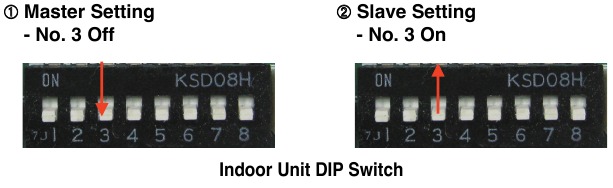

   • DIPSwitch in PCB
     Sommige producten hebben geen DIP-schakelaar op de PCB. Het is mogelijk om binnenunits in te stellen op Master of Slave met behulp van de draadloze afstandsbediening in plaats van de DIP-schakelaar.
     Raadpleeg de handleiding van de draadloze afstandsbediening voor meer informatie over de instelling.

     1. Het is mogelijk om 16 binnenunits (max.) te bedienen met één bedrade afstandsbediening. Stel slechts één binnenunit in op Master, stel de andere in op Slave.
     2. Het is mogelijk om verbinding te maken met elk type binnenunit.
     3. Het is mogelijk om tegelijkertijd een draadloze afstandsbediening te gebruiken.
     4. Het is mogelijk om tegelijkertijd verbinding te maken met Droog Contact en een Centrale controller.
        • De Master binnenunit kan alleen Droog Contact en een Centrale Controller herkennen.
     5. In het geval dat er een fout optreedt in de binnenunit, wordt de foutcode weergegeven op de bedrade afstandsbediening.
        Het is mogelijk om de andere binnenunits te bedienen, behalve de foutunits.
        Het is mogelijk om binnenunits aan te sluiten sinds februari 2009. h Het kan de oorzaak zijn van storingen als er geen instelling is voor master en slave.
        In het geval van Groepsbediening is het mogelijk om de volgende functies te gebruiken.
        • Selectie van bediening, stop of modus
        • Temperatuur instelling en controle van de kamertemperatuur
        • Huidige tijd wijzigen
        • Regeling van de stroomsnelheid (Hoog/Midden/Laag)
        • Reserveringsinstellingen
          Het is niet mogelijk om sommige functies te gebruiken.

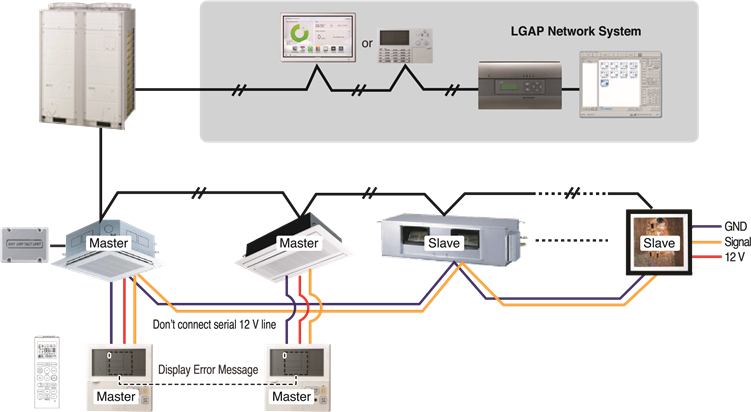

2. Groepsbediening 2
   • Bedrade afstandsbedieningen + Standaard Binnenunits
     Het is mogelijk om 16 binnenunits (max.) te bedienen met de master bedrade afstandsbediening.
     Anders dan dat, is het hetzelfde als Groepsbediening 1.

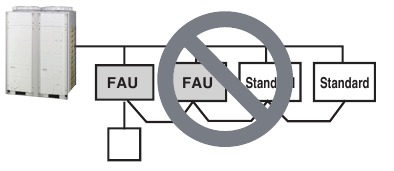

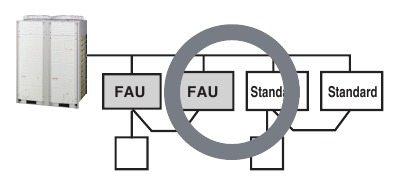

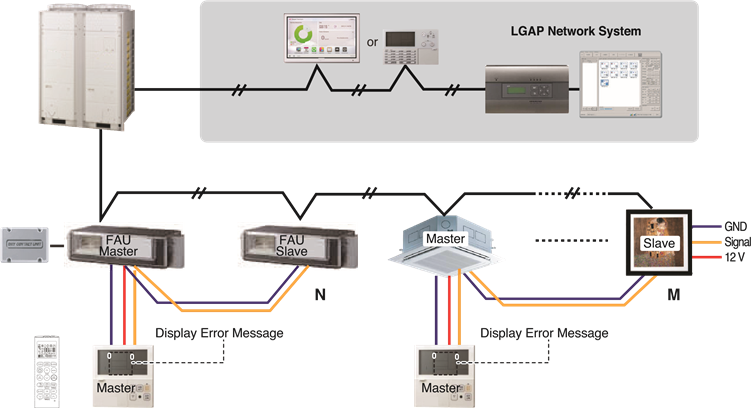

3. Groepsbediening 3
   • Gemengde aansluiting met binnenunits en Verse Lucht Inlaat Unit

     In het geval van aansluiting met een standaard binnenunit en een Verse Lucht Inlaat Unit, scheidt u de Verse Lucht Inlaat Unit met standaard units. (N, M ≤ 16) (Omdat de insteltemperaturen verschillend zijn.)
     Anders dan dat, is het hetzelfde als Groepsbediening 1.


     * FAU: Verse Lucht Inlaat Unit Standaard: Standaard Binnenunit

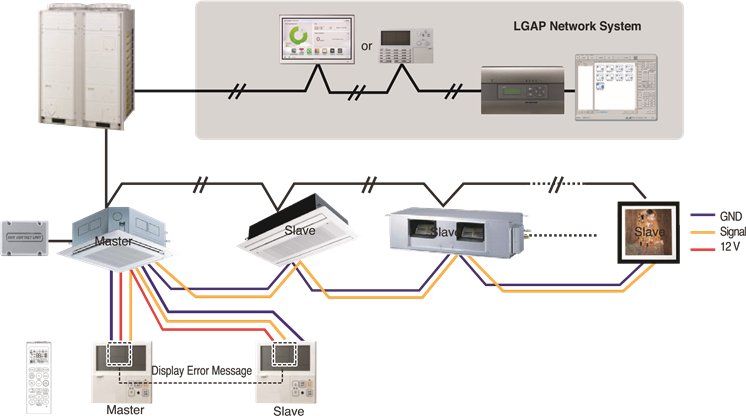

4. 2 Afstandsbediening
   • Bedrade afstandsbediening 2 + Binnenunit 1

     1. Het is mogelijk om twee bedrade afstandsbedieningen (max.) aan te sluiten op één binnenunit.
        Stel slechts één binnenunit in op Master, stel de andere in op Slave.
        Stel slechts één bedrade afstandsbediening in op Master, stel de andere in op Slave.
     2. Elk type binnenunit kan twee afstandsbedieningen aansluiten.
     3. Het is mogelijk om tegelijkertijd een draadloze afstandsbediening te gebruiken.
     4. Het is mogelijk om tegelijkertijd verbinding te maken met Droog Contact en een Centrale controller.
     5. In het geval dat er een fout optreedt in de binnenunit, wordt de foutcode weergegeven op de bedrade afstandsbediening.
     6. Er zijn geen beperkingen voor de binnenunitfunctie.

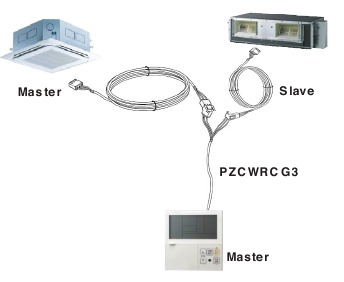

5. Accessoires voor het instellen van groepsbediening
   Het is mogelijk om de groepsbediening in te stellen met behulp van de onderstaande accessoires.

   Binnenunit 2 EA + Bedrade afstandsbediening	Binnenunit 1 EA + Bedrade afstandsbediening 2 EA
   PZCWRCG3-kabel gebruikt voor de aansluiting	PZCWRC2-kabel gebruikt voor de aansluiting

• Gebruik een volledig afgesloten, niet-brandbare kabelgoot in het geval dat de lokale bouwvoorschriften het gebruik van plenumkabels vereisen.

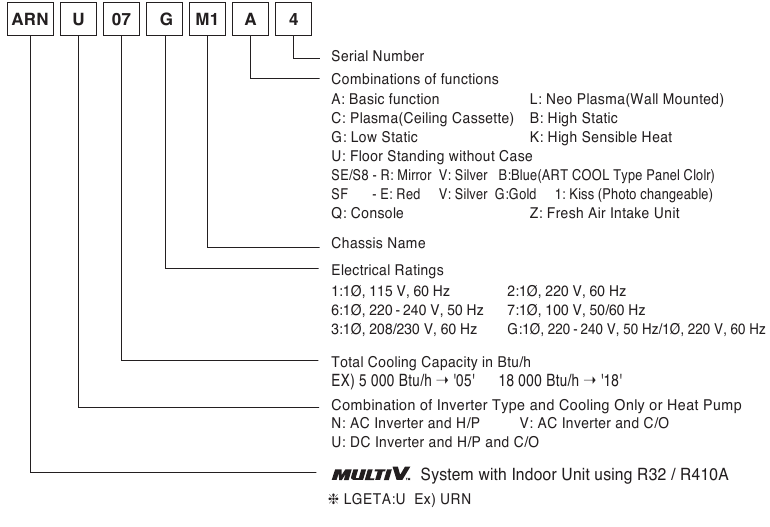

Modelaanduiding

Luchtemissie van geluid
De A-gewogen geluidsdruk die door dit product wordt uitgestoten, is lager dan 70 dB. ** Het geluidsniveau kan variëren afhankelijk van de locatie.
De vermelde cijfers zijn emissieniveaus en zijn niet noodzakelijk veilige werkniveaus. Hoewel er een verband bestaat tussen de emissie- en blootstellingsniveaus, kan dit niet betrouwbaar worden gebruikt om te bepalen of verdere voorzorgsmaatregelen vereist zijn. Factoren die van invloed zijn op het werkelijke blootstellingsniveau van het personeel zijn onder meer de kenmerken van de werkruimte en de andere geluidsbronnen, d.w.z. het aantal apparaten en andere aangrenzende processen en de tijdsduur dat een operator aan het geluid wordt blootgesteld. Het toegestane blootstellingsniveau kan ook van land tot land verschillen. Deze informatie stelt de gebruiker van de apparatuur echter in staat een betere inschatting te maken van het gevaar en het risico.

Begrenzende concentratie
Begrenzende concentratie is de limiet van de Freon-gasconcentratie waarbij onmiddellijke maatregelen kunnen worden genomen zonder het menselijk lichaam te schaden wanneer er koelmiddel in de lucht lekt. De begrenzende concentratie moet worden beschreven in de eenheid kg/m³ (Freon-gasgewicht per eenheid luchtvolume) om de berekening te vergemakkelijken.
Begrenzende concentratie: 0,44 kg/m³ (R410A)

• Koelmiddelconcentratie berekenen


Hoe stel ik E.S.P. in?

M1 Chassis: 7, 9, 12, 15, 18 k
(Eenheid: CMM)

M1 Chassis: 24 k
(Eenheid: CMM)

Opmerking:

1. De bovenstaande tabel toont de correlatie tussen de luchtsnelheden en E.S.P.
2. Zorg ervoor dat u de E.S.P. (externe statische druk) waarde controleert en aanpast na de installatie van het product. Anders bestaat het risico op zwakke koeling/verwarming en gecondenseerde waterafvoer/druppelvorming.

M2 Chassis: 7, 9, 12, 15 k
(Eenheid: CMM)

M2 Chassis: 28, 36 k
(Eenheid: CMM)

Opmerking:

1. De bovenstaande tabel toont de correlatie tussen de luchthoeveelheden en E.S.P.
2. Zorg ervoor dat u de E.S.P. (externe statische druk) controleert en aanpast na de installatie van het product. Anders bestaat het risico op zwakke koeling/verwarming en condenswaterafvoer/-druppels.

M2 Chassis: 42 k
(Eenheid: CMM)

M3 Chassis: 18, 24, 28 k
(Eenheid: CMM)

M3 Chassis: 48, 54 k
(Eenheid: CMM)

Opmerking:

1. De bovenstaande tabel toont de correlatie tussen de luchthoeveelheden en E.S.P.
2. Zorg ervoor dat u de E.S.P-waarde (externe statische druk) controleert en aanpast na de installatie van het product. Anders bestaat het risico op zwakke koeling/verwarming en afvoer/druppel van condenswater.

Veiligheidsmaatregelen

De volgende symbolen worden weergegeven op binnen- en buitenunits.

	Lees de voorzorgsmaatregelen in deze handleiding zorgvuldig door voordat u de unit bedient.		Dit apparaat is gevuld met brandbaar koelmiddel (R32)
	Dit symbool geeft aan dat de bedieningshandleiding zorgvuldig moet worden gelezen.		Dit symbool geeft aan dat servicepersoneel deze apparatuur moet behandelen met verwijzing naar de installatiehandleiding.

Om letsel aan de gebruiker of andere personen en schade aan eigendommen te voorkomen, moeten de volgende instructies worden opgevolgd.

• Onjuiste bediening als gevolg van het negeren van instructies zal schade of letsel veroorzaken. De ernst wordt ingedeeld volgens de volgende aanduidingen.

  Dit symbool geeft de mogelijkheid van overlijden of ernstig letsel aan.

  Dit symbool geeft de mogelijkheid van letsel of alleen schade aan eigendommen aan.
• De betekenis van de symbolen die in deze handleiding worden gebruikt, wordt hieronder weergegeven.

  	Zorg ervoor dat u het niet doet.
  	Zorg ervoor dat u de instructie volgt.

Installatie

• De nationale gasvoorschriften moeten worden nageleefd.
• Gebruik geen defecte of te laag gewaardeerde stroomonderbreker. Gebruik dit apparaat op een speciale stroomgroep.
  • Er bestaat risico op brand of elektrische schok.
• Neem voor elektrawerk contact op met de dealer, verkoper, een gekwalificeerde elektricien of een erkend servicecentrum.
  • Demonteer of repareer het product niet. Er bestaat risico op brand of elektrische schok.
• Aard het product altijd.
  • Er bestaat risico op brand of elektrische schok.
• Installeer het paneel en de afdekking van de schakelkast stevig.
  • Er bestaat risico op brand of elektrische schok.
• Installeer altijd een speciale stroomgroep en stroomonderbreker.
  • Onjuiste bedrading of installatie kan brand of elektrische schok veroorzaken.
• Gebruik de correct beoordeelde stroomonderbreker of zekering.
  • Er bestaat risico op brand of elektrische schok.
• Wijzig of verleng de stroomkabel niet.
  • Er bestaat risico op brand of elektrische schok.
• Installeer, verwijder of herinstalleer de unit niet zelf (klant).
  • Er bestaat risico op brand, elektrische schok, explosie of letsel.
• Wees voorzichtig bij het uitpakken en installeren van het product.
  • Scherpe randen kunnen letsel veroorzaken. Wees vooral voorzichtig met de randen van de behuizing en de vinnen op de condensor en verdamper.
• Neem voor installatie altijd contact op met de dealer of een erkend servicecentrum.
  • Er bestaat risico op brand, elektrische schok, explosie of letsel.
• Installeer het product niet op een defecte installatiestandaard.
  • Dit kan letsel, een ongeluk of schade aan het product veroorzaken.
• Zorg ervoor dat het installatiegebied niet verslechtert met de leeftijd.
  • Als de basis instort, kan de airconditioner ermee vallen, waardoor schade aan eigendommen, productfalen en persoonlijk letsel kan ontstaan.
• Schakel de stroomonderbreker of stroom niet in onder de voorwaarde dat het voorpaneel, de kast, de bovenklep en de schakelkastafdekking zijn verwijderd of geopend.
  • Anders kan dit brand, elektrische schok, explosie of de dood veroorzaken.
• Gebruik een vacuümpomp of inert (stikstof) gas bij het uitvoeren van een lektest of luchtafvoer. Comprimeer geen lucht of zuurstof en gebruik geen ontvlambare gassen. Anders kan dit brand of een explosie veroorzaken. - Er bestaat risico op overlijden, letsel, brand of explosie.
• Laat al het elektrawerk uitvoeren door een erkende elektricien in overeenstemming met "Electric Facility Engineering Standard" en "Interior Wire Regulations" en de instructies in deze handleiding en gebruik altijd een speciaal circuit.
  • Als de capaciteit van de stroombron onvoldoende is of elektrawerk onjuist wordt uitgevoerd, kunnen elektrische schokken of brand ontstaan.
• Installeer altijd een speciale stroomgroep en stroomonderbreker.
  • Onjuiste bedrading of installatie kan brand of elektrische schok veroorzaken.
• Het apparaat moet worden opgeslagen in een goed geventileerde ruimte waar de kamergrootte overeenkomt met het kameroppervlak zoals gespecificeerd voor gebruik. (voor R32)
• Leidingen die op een apparaat zijn aangesloten, mogen geen ontstekingsbron bevatten. (voor R32)
• Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen (bijvoorbeeld: open vuur, een werkend gastoestel of een werkende elektrische kachel).
• Houd alle vereiste ventilatieopeningen vrij van obstructie.
• Mechanische verbindingen moeten toegankelijk zijn voor onderhoud.
• Om te voorkomen dat verschillende soorten koelmiddelen worden gemengd, moet u controleren welk type koelmiddel in de buitenunit wordt gebruikt.

Bediening

• Laat de airconditioner niet lange tijd draaien wanneer de luchtvochtigheid erg hoog is en een deur of raam openstaat.
  • Er kan vocht condenseren en meubels nat maken of beschadigen.
• Zorg ervoor dat de stroomkabel niet kan worden uitgetrokken of beschadigd tijdens het gebruik.
  • Er is kans op brand of een elektrische schok.
• Plaats niets op de stroomkabel.
  • Er is kans op brand of een elektrische schok.
• Steek de stekker van de voeding niet in of uit tijdens het gebruik.
  • Er is kans op brand of een elektrische schok.
• Raak het product niet aan (bedien het niet) met natte handen.
  • Er is kans op brand of een elektrische schok.
• Plaats geen kachel of andere apparaten in de buurt van de stroomkabel.
  • Er is kans op brand en een elektrische schok.
• Laat geen water in elektrische onderdelen lopen.
  • Er is kans op brand, defect van het product of een elektrische schok.
• Bewaar of gebruik geen brandbaar gas of brandbare stoffen in de buurt van het product.
  • Er is kans op brand of defect van het product.
• Gebruik het product niet lange tijd in een afgesloten ruimte.
  • Er kan zuurstofgebrek optreden.
• Als er brandbaar gas lekt, sluit dan de gastoevoer af en open een raam om te ventileren voordat u het product inschakelt.
  • Gebruik de telefoon niet en zet geen schakelaars aan of uit. Er is kans op explosie of brand.
• Als er vreemde geluiden, geuren of rook uit het product komen. Schakel de stroomonderbreker uit of trek de stekker uit het stopcontact.
  • Er is kans op een elektrische schok of brand.
• Stop de werking en sluit het raam bij storm of orkaan.
  Verwijder indien mogelijk het product uit het raam voordat de orkaan arriveert.
  • Er is kans op schade aan eigendommen, defect van het product of een elektrische schok.
• Open het inlaatgrille van het product niet tijdens het gebruik.
  (Raak de elektrostatische filter niet aan, als het apparaat hiermee is uitgerust.)
  • Er is kans op lichamelijk letsel, een elektrische schok of defect van het product.
• Als het product is doorweekt (overstroomd of ondergedompeld), neem dan contact op met een erkend servicecentrum.
  • Er is kans op brand of een elektrische schok.
• Wees voorzichtig dat er geen water in het product kan komen.
  • Er is kans op brand, een elektrische schok of schade aan het product.
• Ventileer het product van tijd tot tijd wanneer u het samen met een kachel, enz. gebruikt.
  • Er is kans op brand of een elektrische schok.
• Schakel de hoofdstroom uit bij het schoonmaken of onderhouden van het product.
  • Er is kans op een elektrische schok.
• Wanneer het product lange tijd niet wordt gebruikt, trek dan de stekker uit het stopcontact of schakel de stroomonderbreker uit.
  • Er is kans op schade of defect van het product, of onbedoelde werking.
• Zorg ervoor dat niemand op de buitenunit kan stappen of erop kan vallen.
  • Dit kan leiden tot persoonlijk letsel en schade aan het product.
• Wanneer mechanische connectoren binnenshuis worden hergebruikt, moeten de afdichtingsonderdelen worden vernieuwd. (voor R32)
• Wanneer gefelste verbindingen binnenshuis worden hergebruikt, moet het gefelste deel opnieuw worden gefabriceerd. (voor R32)
• Regelmatige (meer dan één keer per jaar) reiniging van de stof- of zoutdeeltjes die vastzitten op de warmtewisselaar met behulp van water.
• Gebruik geen middelen om het ontdooiproces te versnellen of om schoon te maken, anders dan die aanbevolen door de fabrikant.
• Doorboor of verbrand geen onderdeel van de koelmiddelcyclus.
• Houd er rekening mee dat koelmiddelen mogelijk geen geur bevatten.

Installatie

• Controleer altijd op gaslekkage (koelmiddel) na installatie of reparatie van het product.
  • Lage koelmiddelniveaus kunnen defect van het product veroorzaken.
• Installeer de afvoerslang om ervoor te zorgen dat het water goed wordt afgevoerd.
  • Een slechte verbinding kan waterlekkage veroorzaken.
• Houd het niveau gelijk, zelfs bij het installeren van het product.
  • Om trillingen of waterlekkage te voorkomen.
• Installeer het product niet op een plaats waar het geluid of de hete lucht van de buitenunit de buurt kan schaden.
  • Het kan een probleem veroorzaken voor uw buren.
• Gebruik twee of meer mensen om het product op te tillen en te vervoeren.
  • Vermijd persoonlijk letsel.
• Installeer het product niet op een plaats waar het direct wordt blootgesteld aan zeewind (zoutnevel).
  • Het kan corrosie op het product veroorzaken. Corrosie, met name op de condensor- en verdampervinnen, kan storingen in het product of een inefficiënte werking veroorzaken.
• Elke persoon die betrokken is bij het werken aan of het inbreken in een koelmiddelcircuit, moet in het bezit zijn van een geldig certificaat van een door de industrie erkende beoordelingsinstantie, die zijn competentie autoriseert om koelmiddelen veilig te hanteren in overeenstemming met een door de industrie erkende beoordelingsspecificatie. (voor R32)
• Het apparaat moet zo worden opgeslagen dat mechanische schade wordt voorkomen.
• Koelmiddelleidingen moeten worden beschermd of omhuld om schade te voorkomen.
• Flexibele koelmiddelconnectoren (zoals verbindingsleidingen tussen de binnen- en buitenunit) die tijdens normale werkzaamheden kunnen worden verplaatst, moeten worden beschermd tegen mechanische schade.
• De installatie van leidingen moet tot een minimum worden beperkt.
• Leidingen moeten worden beschermd tegen fysieke schade.
• Er moet een gesoldeerde, gelaste of mechanische verbinding worden gemaakt voordat de kleppen worden geopend om koelmiddel te laten stromen tussen de onderdelen van het koelsysteem.
• Het demonteren van de unit, de behandeling van de koelmiddelolie en eventuele onderdelen moeten worden uitgevoerd in overeenstemming met lokale en nationale normen.

Gebruik

• Stel de huid niet langdurig direct bloot aan koele lucht.(Ga niet op de tocht zitten.)
  • Dit kan schadelijk zijn voor uw gezondheid.
• Gebruik het product niet voor speciale doeleinden, zoals het bewaren van voedsel, kunstwerken, enz. Het is een consumentenairconditioner, geen nauwkeurig koelsysteem.
  • Er bestaat een risico op beschadiging of verlies van eigendommen.
• Blokkeer de inlaat of uitlaat van de luchtstroom niet.
  • Dit kan leiden tot defecten aan het product.
• Gebruik een zachte doek om schoon te maken. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen, enz.
  • Er bestaat risico op brand, elektrische schokken of schade aan de plastic onderdelen van het product.
• Raak de metalen delen van het product niet aan bij het verwijderen van het luchtfilter.
  Ze zijn erg scherp!
  • Er bestaat risico op persoonlijk letsel.
• Ga niet op het product staan en leg er geen dingen op. (buitenunits)
  • Er bestaat risico op persoonlijk letsel en defecten aan het product.
• Plaats het filter altijd stevig terug. Reinig het filter om de twee weken of vaker indien nodig.
  • Een vuil filter vermindert de efficiëntie van de airconditioner en kan leiden tot storingen of schade aan het product.
• Steek geen handen of andere voorwerpen door de luchtinlaat of -uitlaat terwijl het product in werking is.
  • Er zijn scherpe en bewegende delen die persoonlijk letsel kunnen veroorzaken.
• Drink het water dat uit het product wordt afgevoerd niet.
  • Het is niet hygiënisch en kan ernstige gezondheidsproblemen veroorzaken.
• Gebruik een stevige kruk of ladder bij het reinigen of onderhouden van het product. Wees voorzichtig en vermijd persoonlijk letsel.
• Vervang alle batterijen in de afstandsbediening door nieuwe van hetzelfde type. Meng geen oude en nieuwe batterijen of verschillende soorten batterijen.
  • Er bestaat risico op brand of explosie.
• Laad de batterijen niet op en demonteer ze niet. Gooi batterijen niet in vuur.
  • Ze kunnen verbranden of exploderen.
• Als de vloeistof uit de batterijen op uw huid of kleding komt, spoel het dan goed af met schoon water. Gebruik de afstandsbediening niet als de batterijen hebben gelekt.
  • De chemicaliën in batterijen kunnen brandwonden of andere gezondheidsrisico's veroorzaken.
• Als u de vloeistof uit de batterijen inslikt, poets dan uw tanden en ga naar een arts. Gebruik de afstandsbediening niet als de batterijen hebben gelekt.
  • De chemicaliën in batterijen kunnen brandwonden of andere gezondheidsrisico's veroorzaken.
• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparatie waarvoor de hulp van ander bekwaam personeel nodig is, moet worden uitgevoerd onder toezicht van een persoon die bekwaam is in het gebruik van ontvlambare koudemiddelen. (voor R32)
• Middelen voor ontkoppeling moeten worden opgenomen in de vaste bedrading in overeenstemming met de bedradingsvoorschriften.
• Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG Multi V Series Handleiding

Beschikbare talen
