Inleiding

Symbolen die in deze handleiding worden gebruikt

	Dit symbool waarschuwt u voor het risico op een elektrische schok.
	Dit symbool waarschuwt u voor gevaren die schade aan de airconditioner kunnen veroorzaken.
LET OP	Dit symbool geeft speciale opmerkingen aan.

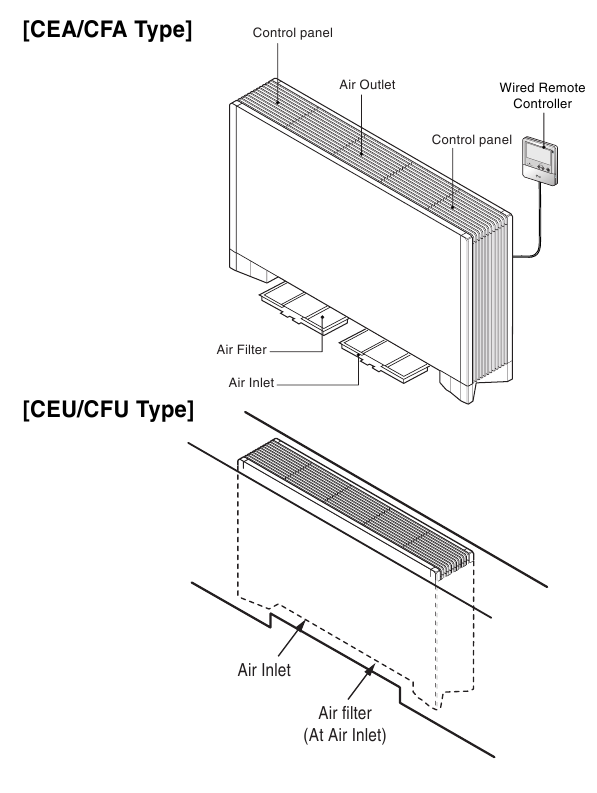

Functies

Installatie

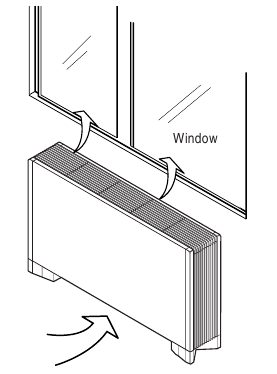

Selectie van de beste locatie

Binnenunit
Installeer de airconditioner op een locatie die aan de volgende voorwaarden voldoet.

• De plaats moet gemakkelijk een belasting kunnen dragen die meer dan vier keer het gewicht van de binnenunit bedraagt.
• Er moet voldoende ruimte beschikbaar zijn om de unit te inspecteren zoals in de afbeelding rechts.
• De plaats waar de unit wordt geïnstalleerd, moet waterpas zijn.
• De plaats moet geschikt zijn voor een eenvoudige aansluiting van de binnenunit op de buitenunit.
• De plaats waar de unit wordt geïnstalleerd, mag niet worden beïnvloed door elektrische ruis.
• De plaats waar de luchtcirculatie in de ruimte goed is.
• Er mogen geen warmtebronnen of stoom in de buurt van de unit zijn

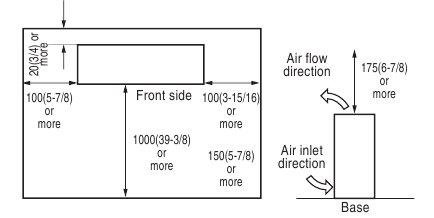

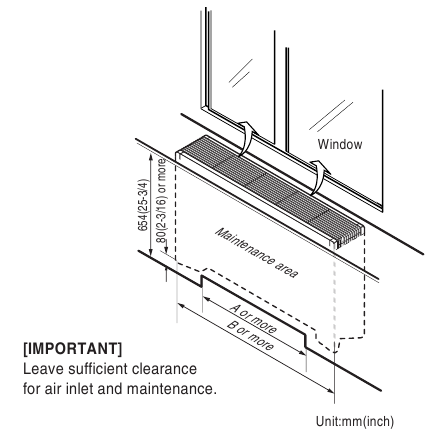

Serviceruimte
Selecteer een installatielocatie waar aan de volgende voorwaarden is voldaan en die voldoet aan de goedkeuring van uw klant.

• Waar de vloer sterk genoeg is om het gewicht van de binnenunit te dragen.
• Waar de vloer niet significant is hellend.
• Waar niets de luchtdoorvoer blokkeert.
• Waar condensaat op de juiste manier kan worden afgevoerd.
• Waar voldoende ruimte voor installatie en onderhoud kan worden gegarandeerd.
• Waar er geen mogelijkheid is op lekkage van ontvlambaar gas.
• Waar een optimale luchtverdeling kan worden gegarandeerd.
• Waar leidingen tussen binnen- en buitenunits mogelijk zijn binnen de toelaatbare limiet (raadpleeg de installatiehandleiding van de buitenunit.)
• Houd de binnen- en buitenunit, stroomkabel en transmissiebedrading op minimaal 1 meter afstand van tv's en radio's om vervormde beelden en statische elektriciteit te voorkomen. (Afhankelijk van het type en de bron van de elektrische golven, kan statische elektriciteit zelfs op meer dan 1 meter afstand hoorbaar zijn.)


[Eenheid: mm(inch)]

Boutafstand

• Positionering van gaten voor bevestiging aan de muur
  Eenheid: mm(inch)


1. Gebruik de installatiebeugel voor installatie. Controleer of de muur sterk genoeg is om het gewicht van de unit te dragen of niet. Als er een risico is, verstevig dan de muur voordat u de unit installeert.
2. De unit vereist een minimale vrije ruimte van 100 mm aan de onderkant voor luchtinlaat. Zorg er ook voor dat de unit waterpas staat wanneer deze is geïnstalleerd, zodat de afvoer soepel verloopt. Indien hellend, kan er water lekken.
3. Door een staat van de muur kan het bedrijfsgeluid groter worden.

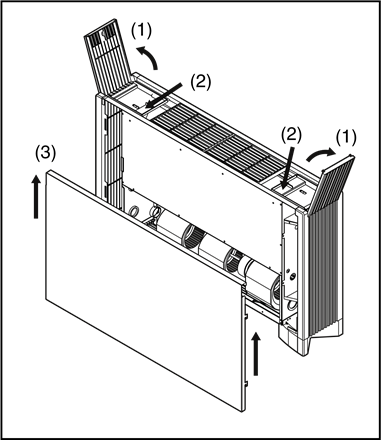

Hoe het voorpaneel te openen/sluiten

• Hoe het voorpaneel te openen/sluiten


1. Open het deksel van het bedieningspaneel (zowel links als rechts)
2. Verwijder schroeven (zowel links als rechts)
3. Til het voorpaneel van de unit op

• Om te sluiten, voert u de procedure in omgekeerde volgorde uit.

Voorbereiding van leidingen

De belangrijkste oorzaak van gaslekkage is een defect in het flarewerk. Voer correct flarewerk uit in de volgende procedure.

1. Snijd de leidingen en de kabel.

   • Gebruik de accessoire leidingenkit of de lokaal gekochte leidingen.
   • Meet de afstand tussen de binnen- en de buitenunit.
   • Snijd de leidingen iets langer dan de gemeten afstand af.
   • Snijd de kabel 1,5 m langer af dan de lengte van de leiding.
2. Braam verwijderen

   • Verwijder alle bramen volledig van de afgesneden doorsnede van de leiding/buis.
   • Plaats het uiteinde van de koperen buis/leiding naar beneden terwijl u bramen verwijdert om te voorkomen dat bramen in de buis vallen.
3. Flarewerk

   • Voer flarewerk uit met behulp van een flaregereedschap zoals hieronder weergegeven.
   • Houd de koperen buis stevig vast in een staaf (of matrijs) zoals aangegeven in de tabel hierboven.
4. Controleren

   • Vergelijk het flarewerk met de onderstaande afbeelding.
   • Als wordt opgemerkt dat de flare defect is, snijd dan het flaregedeelte af en voer het flarewerk opnieuw uit.

• Gebruik altijd een laadslang voor de aansluiting van de servicepoort.
• Nadat u de dop hebt vastgedraaid, controleert u of er geen koelmiddellekken zijn.
• Gebruik bij het losdraaien van een flaremoer altijd twee sleutels in combinatie, Gebruik bij het aansluiten van de leidingen altijd een moersleutel en een momentsleutel in combinatie om de flaremoer vast te draaien.
• Wanneer u een flaremoer aansluit, smeert u de flare (binnen- en buitenvlakken) in met olie voor R410A(PVE) en draait u de moer met de hand 3 tot 4 slagen vast als eerste aandraaiing.

Openen van de afsluiter

1. Verwijder de dop en draai de klep tegen de klok in met de zeskantmoersleutel.
2. Draai eraan totdat de as stopt. Oefen geen overmatige kracht uit op de afsluiter. Als u dit doet, kan het kleplichaam breken, omdat de klep geen achterzittingstype is. Gebruik altijd het speciale gereedschap.
3. Zorg ervoor dat u de dop goed vastdraait.

Sluiten van de afsluiter

1. Verwijder de dop en draai de klep met de klok mee met de zeskantmoersleutel.
2. Draai de klep stevig vast totdat de as contact maakt met de hoofdbehuizingsafdichting.
3. Zorg ervoor dat u de dop goed vastdraait.

* Raadpleeg de tabel hieronder voor het aanhaalmoment.

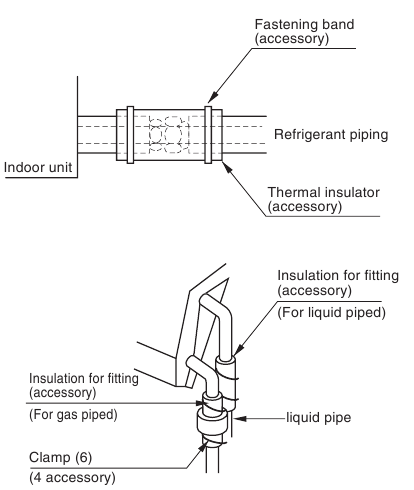

WARMTE-ISOLATIE

1. Gebruik het warmte-isolatiemateriaal voor de koelmiddelleidingen dat een uitstekende hittebestendigheid heeft (meer dan 120°C).
2. Voorzorgsmaatregelen in omstandigheden met een hoge luchtvochtigheid: deze airconditioner is getest volgens de "ISO-omstandigheden met nevel" en er is bevestigd dat er geen standaard is. Als het echter lange tijd wordt gebruikt in een atmosfeer met een hoge luchtvochtigheid (dauwpunt temperatuur: meer dan 23°C), is de kans groot dat er waterdruppels vallen. Voeg in dit geval warmte-isolatiemateriaal toe volgens de volgende procedure:
   • Warmte-isolatiemateriaal dat moet worden voorbereid... EPDM (Ethyleen Propyleen Dieen Methyleen)-meer dan 120°C de hittebestendigheidstemperatuur.
   • Voeg isolatie toe van meer dan 10 mm dikte in een omgeving met een hoge luchtvochtigheid.

Nadat u de leidingverbindingen hebt gecontroleerd op gaslekkage, moet u de verbinding isoleren met de accessoire verbindingsisolatie voor montage, terwijl u naar de afbeelding verwijst. (Bevestig beide uiteinden met klemmen)

Afvoerleidingenwerk

• Afvoerleidingen moeten naar beneden lopen (1/50 tot 1/100): zorg ervoor dat u geen op-en-neer helling geeft om terugstroming te voorkomen.
• Wees er tijdens het aansluiten van de afvoerleidingen voorzichtig mee om geen extra kracht uit te oefenen op de afvoerpoort op de binnenunit.
• De buitendiameter van de afvoeraansluiting op de binnenunit is 21 mm.

Leidingmateriaal: Polyvinylchloride leiding 25 mm en leidingfittingen

• Zorg ervoor dat u warmte-isolatie op de afvoerleidingen installeert

Warmte-isolatiemateriaal: Polyethyleenschuim met een dikte van meer dan 10 mm.

• Als u meerdere afvoerleidingen samenvoegt, installeer dan volgens de onderstaande procedure.


• Nadat het leidingenwerk is voltooid, controleert u of de afvoer soepel verloopt.
• Zorg ervoor dat alle binnenunits zijn geïsoleerd.

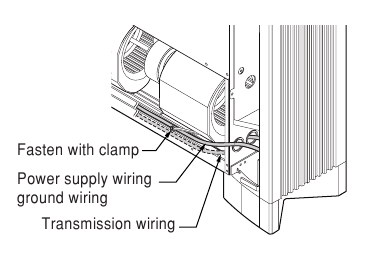

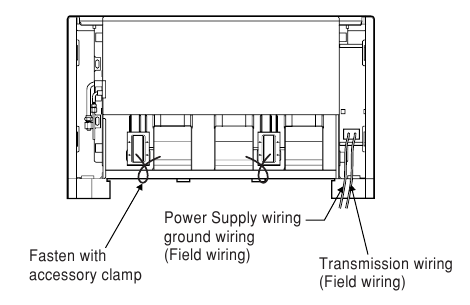

Hoe bedrading aan te sluiten

Verwijder de afdekking van de elektrische onderdelen Box en sluit de bedrading aan

Bedradingsaansluiting

Sluit de draden afzonderlijk aan op de aansluitingen op de besturingskaart volgens de aansluiting van de buitenunit.

• Zorg ervoor dat de kleur van de draden van de buitenunit en het aansluitnummer hetzelfde zijn als die van de binnenunit.


Zorg ervoor dat de schroeven van de aansluiting niet los zitten.

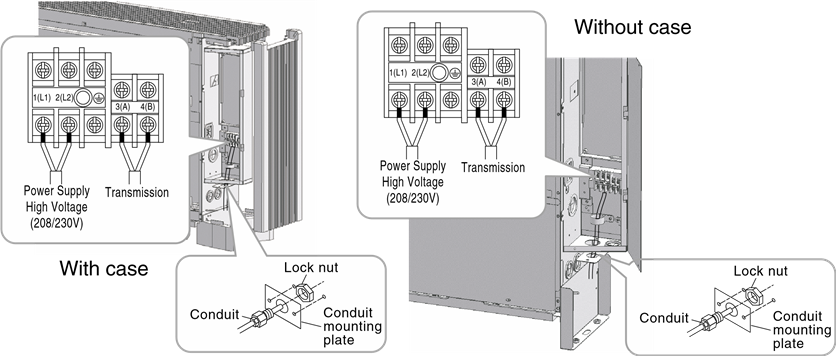

Aansluitmethode van de aansluitkabel (voorbeeld)

Losse bedrading kan ervoor zorgen dat de aansluiting oververhit raakt of dat de unit defect raakt.
Er kan ook brandgevaar bestaan.
Zorg er daarom voor dat alle bedrading stevig is aangesloten.

Na de bevestiging van de bovenstaande voorwaarden, bereidt u de bedrading als volgt voor:

1. Zorg er altijd voor dat u een individueel stroomcircuit speciaal voor de airconditioner hebt. Wat betreft de methode van bedrading, laat u leiden door het schakelschema dat aan de binnenkant van de bedieningsafdekking is geplaatst.
2. De schroef die de bedrading in de behuizing van de elektrische fittingen bevestigt, kan losraken door trillingen waaraan de unit tijdens het transport wordt blootgesteld. Controleer ze en zorg ervoor dat ze allemaal stevig zijn vastgemaakt. (Als ze los zitten, kan dit leiden tot het doorbranden van de draden.)
3. Specificatie van de stroombron.
4. Bevestig dat de elektrische capaciteit voldoende is.
5. Zorg ervoor dat de startspanning op meer dan 90 procent van de nominale spanning op het typeplaatje wordt gehouden.
6. Bevestig dat de kabeldikte is zoals gespecificeerd in de specificatie van de stroombron.
   (Let vooral op de relatie tussen kabellengte en -dikte.)
7. Installeer in een natte of vochtige omgeving altijd een aardlekautomaat.
8. Het volgende zou worden veroorzaakt door spanningsval.
   • • Trillingen van een magnetische schakelaar, die het contactpunt beschadigen, zekering verbreken, verstoring van de normale functie van de overbelasting.
9. De middelen voor het loskoppelen van een stroomvoorziening moeten in de vaste bedrading zijn opgenomen en een luchtspleetcontactscheiding van ten minste 3 mm in elke actieve (fase) geleider hebben.

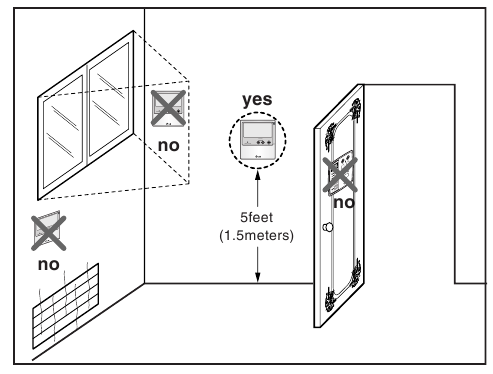

INSTALLATIE VAN EEN BEDRADE AFSTANDSBEDIENING

• Omdat de kamertemperatuursensor zich in de afstandsbediening bevindt, moet de afstandsbedieningsbox worden geïnstalleerd op een plaats uit de buurt van direct zonlicht, hoge luchtvochtigheid en directe toevoer van koude lucht om een goede ruimtetemperatuur te behouden. Installeer de afstandsbediening ongeveer 1,5 m boven de vloer in een ruimte met een goede luchtcirculatie bij een gemiddelde temperatuur.

Installeer de afstandsbediening niet waar deze kan worden beïnvloed door:

• Tocht, of dode hoeken achter deuren en in hoeken.
• Hete of koude lucht uit kanalen.
• Stralingswarmte van de zon of apparaten.
• Verborgen leidingen en schoorstenen.
• Ongecontroleerde gebieden, zoals een buitenmuur achter de afstandsbediening.
• Deze afstandsbediening is uitgerust met een zevendelig LED-display. Voor een juiste weergave van de LED's van de afstandsbediening moet de afstandsbediening correct worden geïnstalleerd, zoals weergegeven in Fig. 1. (De standaardhoogte is 1,2 ~ 1,5 m vanaf de vloer.)


Installatie van de bedrade afstandsbediening

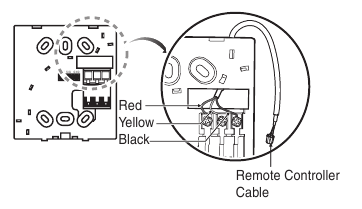

1. Sluit de kabel van de bedrade afstandsbediening aan op de installatiekaart van de bedrade afstandsbediening zoals weergegeven in de rechter afbeelding.
   De kabel van de bedrade afstandsbediening is standaard aangesloten vanuit de fabriek.


   12V	Rode draad
   SIG	Gele draad
   GND	Zwarte draad

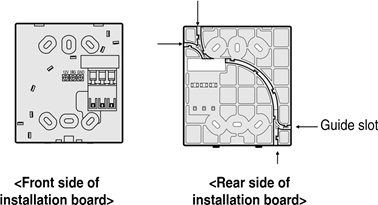

2. Nadat u de kabel aan de geleidingssleuf hebt bevestigd, bevestigt u de installatiekaart van de bedrade afstandsbediening op de gewenste locatie.
   • Voordat u de kabel van de bedrade afstandsbediening aan de geleidingssleuf bevestigt, verwijdert u eventuele verstopte delen van de behuizing in de richting waarin moet worden geïnstalleerd voor de installatie.

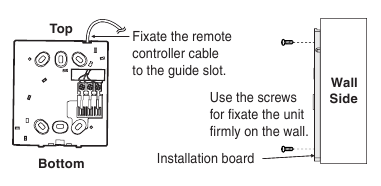

3. Nadat u de installatiekaart van de bedrade afstandsbediening op de gewenste locatie hebt geplaatst, schroeft u de unit stevig vast. (Wanneer er een ingebouwde doos is, installeert u de bedrade afstandsbedieningskaart zodat deze in de ingebouwde doos past.)
   • Gebruik de meegeleverde schroef.

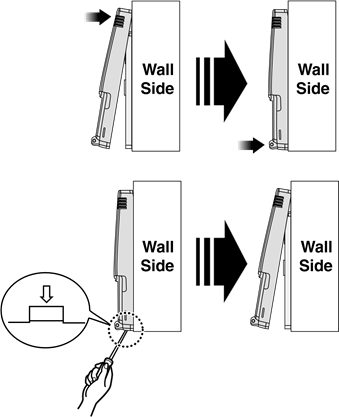

4. Nadat u het bovenste deel van de bedrade afstandsbediening aan de installatiekaart hebt bevestigd zoals weergegeven in de afbeelding ernaast, drukt u op het onderste deel om de controller op de kaart te monteren.
   Wanneer u de bedrade afstandsbediening van de installatiekaart demonteert, gebruikt u de schroevendraaier zoals weergegeven in de rechter afbeelding en steekt u deze in het gat met de pijl. En wanneer u de schroevendraaier in de voorwaartse richting trekt, wordt de bedrade afstandsbediening losgemaakt.

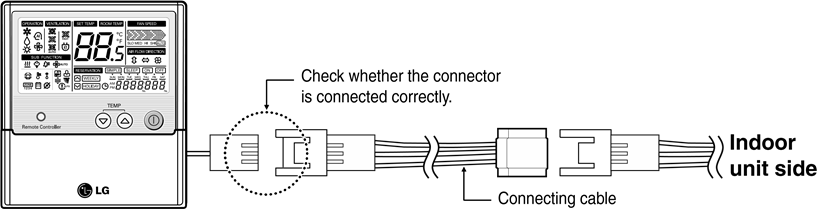

5. Gebruik de aansluitkabel om de binnenunit en de bedrade afstandsbediening aan te sluiten.

6. Wanneer de afstand tussen de bedrade afstandsbediening en de binnenunit 10 m en meer is, gebruikt u de verlengkabel.

Begraaf de bedrade afstandsbediening niet in de muur bij de installatie. (Dit kan schade veroorzaken aan de temperatuursensor.) Installeer de kabel niet op 50 m of meer. (Dit kan communicatiefouten veroorzaken.)

• Controleer bij het installeren van de verlengkabel de aansluitrichting van de connector van de afstandsbedieningszijde en de productzijde voor een correcte installatie.
• Als u de verlengkabel in de tegenovergestelde richting installeert, wordt de connector niet aangesloten.
• Specificatie van verlengkabel: 2547 1007 22# 2 aderig 3 afgeschermd 5 of hoger.

Optionele werking van de bedrade afstandsbediening

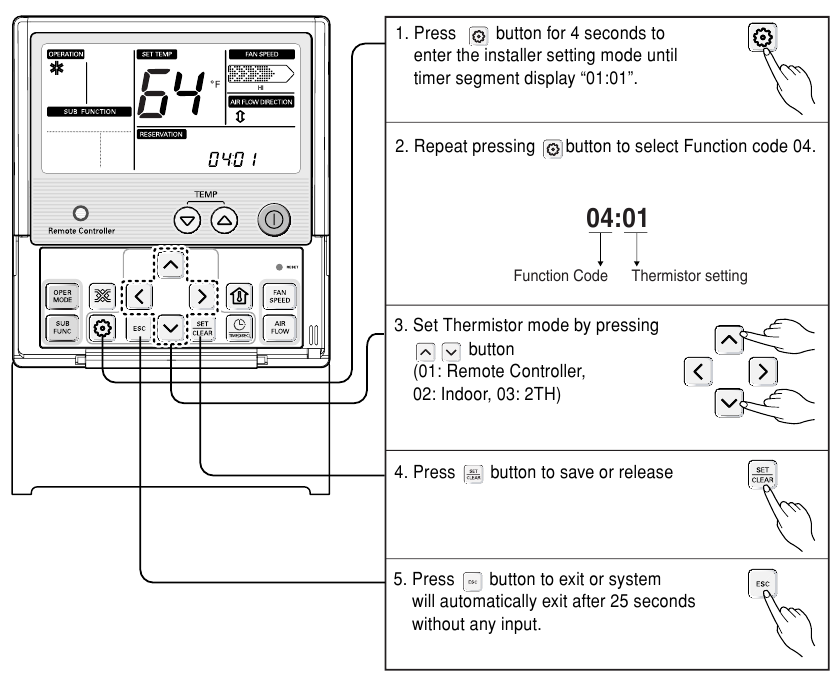

Twee thermistorsysteem

❈ Daarom gebruikt het systeem de waarde die wordt gemeten door de binnenunit of de afstandsbediening

❈ Raadpleeg de handleiding van de bedrade afstandsbediening als u meer wilt weten over de optionele werking.

Dipswitchinstelling

Voor Multi V-modellen moeten dipswitch 1, 2, 6, 8 op UIT staan. Die dipswitch wordt gebruikt voor andere modellen.

Groepsbedieningsinstelling

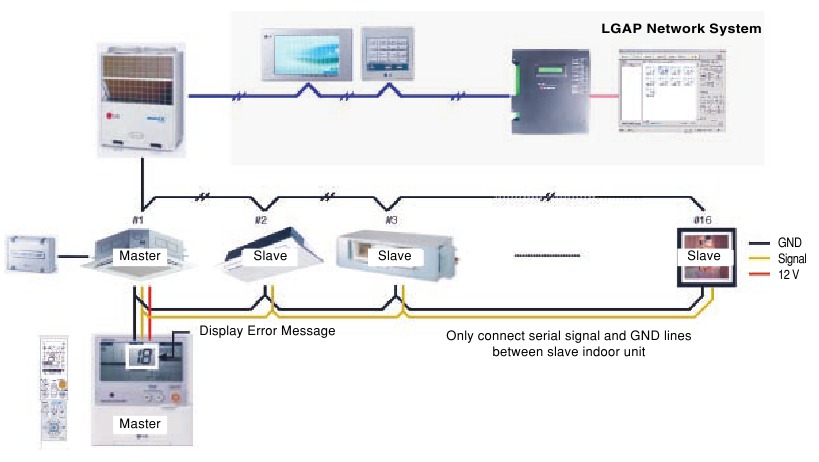

1. Groepsbediening 1
   Bekabelde afstandsbediening 1 + Binnenunits

   1. Het is mogelijk om 16 binnenunits (max.) met één bekabelde afstandsbediening te bedienen. Stel slechts één binnenunit in op Master en de overige op Slave.
   2. Het is mogelijk om verbinding te maken met elk type binnenunit.
   3. Het is mogelijk om tegelijkertijd een draadloze afstandsbediening te gebruiken.
   4. Het is mogelijk om tegelijkertijd verbinding te maken met Dry Contact en een centrale controller. De Master-binnenunit kan alleen Dry Contact en een centrale controller herkennen.
   5. Als er een fout optreedt in de binnenunit, wordt dit weergegeven op de bekabelde afstandsbediening. Met uitzondering van de foutieve binnenunit is individuele bediening van de binnenunit mogelijk.
   6. In het geval van Groepsbediening zijn de extra functies van de binnenunit beperkt.
      • Selectie van bedieningsopties (stoppen/modus/temperatuur)
      • Regeling van de stroomsnelheid (sterk/midden/zwak)
      • Tijdreserveringsfunctie
      • Elevatiegrille
        ❈ Alle soorten binnenunits kunnen worden ingesteld met behulp van een draadloze afstandsbediening, met uitzondering van cassette- en kanaaltypes. Raadpleeg de handleiding van de draadloze afstandsbediening voor het instellen van groepsbediening.
        ❈ Het is mogelijk om binnenunits aan te sluiten sinds februari 2009. Neem in andere gevallen contact op met LGE.

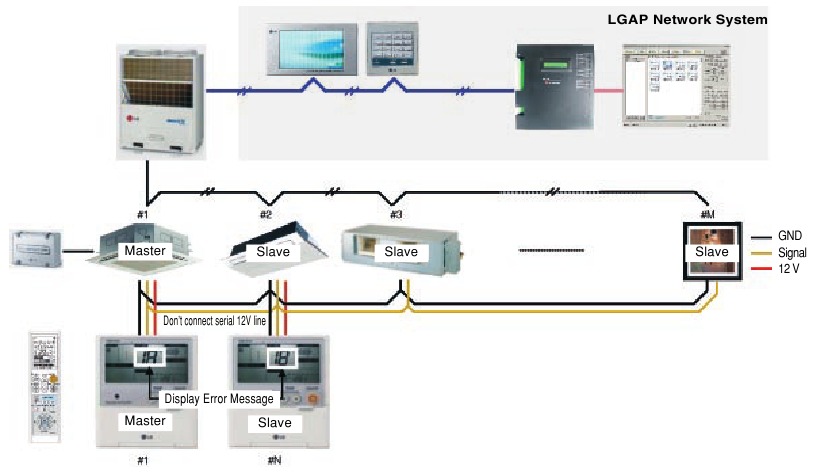

2. Groepsbediening 2
   Bekabelde afstandsbedieningen + Binnenunits

   1. Het is mogelijk om N-binnenunits te bedienen met bekabelde afstandsbediening M-units. (M+N≤17 Units) Stel slechts één binnenunit in op Master en de overige op Slave.
      Stel slechts één bekabelde afstandsbediening in op Master en de overige op Slave. Verder is het hetzelfde als bij Groepsbediening 1.
   2. Het is mogelijk om verbinding te maken met elk type binnenunit.
   3. Het is mogelijk om tegelijkertijd een draadloze afstandsbediening te gebruiken.
   4. Het is mogelijk om tegelijkertijd verbinding te maken met Dry Contact en een centrale controller. De Master-binnenunit kan alleen Dry Contact en een centrale controller herkennen.
   5. Als er een fout optreedt in de binnenunit, wordt dit weergegeven op de bekabelde afstandsbediening. Met uitzondering van de foutieve binnenunit is individuele bediening van de binnenunit mogelijk.
   6. In het geval van Groepsbediening zijn de extra functies van de binnenunit beperkt.
      • Selectie van bedieningsopties (stoppen/modus/temperatuur)
      • Regeling van de stroomsnelheid (sterk/midden/zwak)
      • Tijdreserveringsfunctie
      • Elevatiegrille
        ❈ Alle soorten binnenunits kunnen worden ingesteld met behulp van een draadloze afstandsbediening, met uitzondering van cassette- en kanaaltypes. Raadpleeg de handleiding van de draadloze afstandsbediening voor het instellen van groepsbediening.
        ❈ Het is mogelijk om binnenunits aan te sluiten sinds februari 2009. Neem in andere gevallen contact op met LGE.

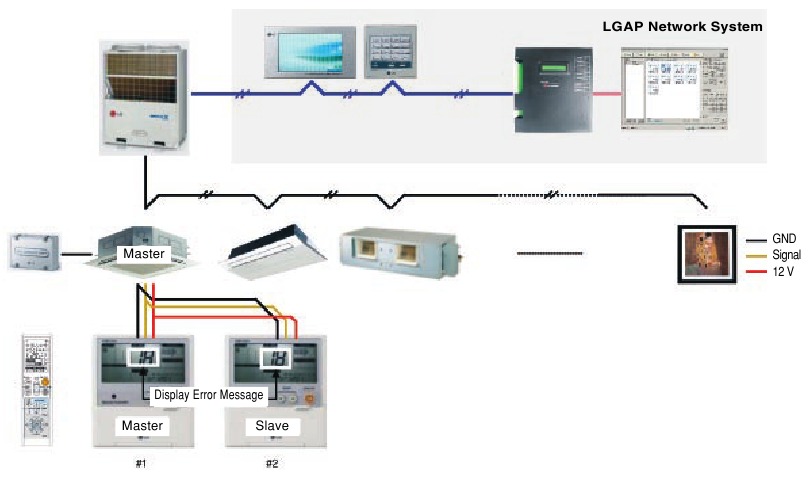

3. 2 Afstandsbedieningen
   Bekabelde afstandsbediening 2 + Binnenunit 1

   1. Het is mogelijk om twee bekabelde afstandsbedieningen aan te sluiten op één binnenunit.
   2. Het is mogelijk om elk type binnenunit aan te sluiten op twee afstandsbedieningen.
   3. Het is mogelijk om tegelijkertijd een draadloze afstandsbediening te gebruiken.
   4. Het is mogelijk om tegelijkertijd verbinding te maken met Dry Contact en een centrale controller.
   5. Als er een fout optreedt in de binnenunit, wordt dit weergegeven op de bekabelde afstandsbediening.
   6. Er zijn geen beperkingen aan de functie van de binnenunit.

Veiligheid

Lees dit instructieblad volledig door voordat u het product installeert.
Dit airconditioningsysteem voldoet aan strikte veiligheids- en bedieningsnormen. Als installateur of onderhoudsmonteur is het een belangrijk onderdeel van uw werk om het systeem zo te installeren of te onderhouden dat het veilig en efficiënt werkt.

• Installatie of reparaties door onbevoegden kunnen leiden tot gevaar voor u en anderen.
  Installatie MOET voldoen aan de lokale bouwvoorschriften of, bij afwezigheid van lokale voorschriften, aan de National Electrical Code NFPA 70/ANSI C1-1993 of de huidige editie en de Canadian Electrical Code Part1 CSA C.22.1.
• De informatie in de handleiding is bedoeld voor gebruik door een gekwalificeerde servicemonteur die bekend is met veiligheidsprocedures en is uitgerust met de juiste gereedschappen en testinstrumenten.
• Het niet zorgvuldig lezen en opvolgen van alle instructies in deze handleiding kan leiden tot defecten aan de apparatuur, schade aan eigendommen, persoonlijk letsel en/of overlijden.

Onjuiste installatie, afstelling, wijziging, service of onderhoud kan de garantie ongeldig maken. Het gewicht van de condensorunit vereist voorzichtigheid en de juiste behandelingsprocedures bij het tillen of verplaatsen om persoonlijk letsel te voorkomen. Wees voorzichtig om contact met scherpe of puntige randen te vermijden.

Veiligheidsmaatregelen

• Draag altijd een veiligheidsbril en werkhandschoenen bij het installeren van apparatuur.
• Ga er nooit van uit dat de elektrische stroom is losgekoppeld. Controleer met meter en apparatuur.
• Houd uw handen uit de buurt van ventilatorgebieden wanneer de stroom is aangesloten op de apparatuur.
• R-410A veroorzaakt bevriezingsbrandwonden.
• R-410A is giftig bij verbranding.

OPMERKING VOOR DE INSTALLATEUR: De instructies voor de eigenaar en de garantie moeten aan de eigenaar worden gegeven of duidelijk worden weergegeven in de buurt van de binnenunit van de verwarming/luchtbehandelaar.

Speciale waarschuwingen
Bij het bedraden:
Elektrische schokken kunnen ernstig persoonlijk letsel of de dood veroorzaken. Alleen een gekwalificeerde, ervaren elektricien mag proberen dit systeem te bedraden.

• Schakel de stroom niet in voordat alle bedrading en leidingen zijn voltooid of opnieuw zijn aangesloten en gecontroleerd.
• In dit systeem worden zeer gevaarlijke elektrische spanningen gebruikt. Raadpleeg zorgvuldig het bedradingsschema en deze instructies bij het bedraden. Onjuiste aansluitingen en onvoldoende aarding kunnen leiden tot onbedoeld letsel of de dood.
• Aard de unit volgens de lokale elektrische voorschriften.
• Sluit alle bedrading stevig aan. Losse bedrading kan oververhitting veroorzaken op de aansluitpunten en mogelijk brandgevaar opleveren.

Bij het transport:
Wees voorzichtig bij het oppakken en verplaatsen van de binnen- en buitenunits. Vraag een partner om te helpen en buig uw knieën bij het tillen om de belasting van uw rug te verminderen. Scherpe randen of dunne aluminium vinnen op de airconditioner kunnen in uw vinger snijden.

Bij het installeren...
... in een muur: Zorg ervoor dat de muur sterk genoeg is om het gewicht van de unit te dragen.
Het kan nodig zijn om een ​​sterk houten of metalen frame te construeren om extra steun te bieden.
... in een kamer: Isoleer alle leidingen die in een kamer lopen op de juiste manier om "zweten" te voorkomen dat kan leiden tot druppelen en waterschade aan muren en vloeren.
... op vochtige of oneffen locaties: Gebruik een verhoogde betonnen plaat of betonnen blokken voor een stevige, vlakke fundering voor de buitenunit. Dit voorkomt waterschade en abnormale trillingen.
... in een gebied met harde wind: Veranker de buitenunit stevig met bouten en een metalen frame. Zorg voor een geschikt luchtdeflectiescherm.
... in een besneeuwd gebied (voor warmtepompmodel): Installeer de buitenunit op een verhoogd platform dat hoger is dan stuifsneeuw. Zorg voor sneeuwopeningen.

Bij het aansluiten van koelmiddelleidingen

• Houd alle leidingen zo kort mogelijk.
• Gebruik de flare-methode voor het aansluiten van leidingen.
• Controleer zorgvuldig op lekkages voordat u de testrun start.

Bij het onderhoud

• Schakel de stroom uit bij de hoofdstroomkast voordat u de unit opent om elektrische onderdelen en bedrading te controleren of te repareren.
• Houd uw vingers en kleding uit de buurt van bewegende delen.
• Ruim de locatie op nadat u klaar bent en vergeet niet te controleren of er geen metaalresten of stukjes bedrading in de unit zijn achtergebleven.

Veiligheidsmaatregelen

Om letsel aan de gebruiker of andere personen en schade aan eigendommen te voorkomen, moeten de volgende instructies worden opgevolgd. Lees dit zeker voordat u de airconditioner installeert.
Let zeker op de waarschuwingen die hier worden gegeven, aangezien deze belangrijke zaken met betrekking tot de veiligheid bevatten.
Onjuiste bediening als gevolg van het negeren van instructies veroorzaakt schade of letsel. De ernst wordt geclassificeerd door de volgende indicaties.

Dit symbool geeft de mogelijkheid van overlijden of ernstig letsel aan.

Dit symbool geeft alleen de mogelijkheid van letsel of schade aan eigendommen aan.
De betekenis van symbolen die in deze handleiding worden gebruikt, wordt hieronder weergegeven.

	Zorg ervoor dat u het niet doet.
	Zorg ervoor dat u de instructies volgt.

Installatie
Gebruik geen defecte of te laag berekende stroomonderbreker. Gebruik dit apparaat op een speciaal circuit.

• Er is risico op brand of elektrische schok.


Neem voor elektrisch werk contact op met de dealer, verkoper, een gekwalificeerde elektricien of een geautoriseerd servicecentrum.

• Demonteer of repareer het product niet. Er is risico op brand of elektrische schok.


Aard het product altijd.

• Er is risico op brand of elektrische schok.


Installeer het paneel en de afdekking van de schakelkast veilig.

• Er is risico op brand of elektrische schok.


Installeer altijd een speciaal circuit en een stroomonderbreker.

• Onjuiste bedrading of installatie kan brand of een elektrische schok veroorzaken.


Gebruik de correct beoordeelde stroomonderbreker of zekering.

• Er is risico op brand of elektrische schok.


Wijzig of verleng de stroomkabel niet.

• Er is risico op brand of elektrische schok.


Laat de airconditioner niet lang draaien als de luchtvochtigheid erg hoog is en een deur of raam open staat.

• Er kan vocht condenseren en meubels bevochtigen of beschadigen.


Wees voorzichtig bij het uitpakken en installeren van het product.

• Scherpe randen kunnen letsel veroorzaken. Wees vooral voorzichtig met de randen van de behuizing en de vinnen op de condensor en verdamper.


Neem voor de installatie altijd contact op met de dealer of een geautoriseerd servicecentrum.

• Er is risico op brand, elektrische schok, explosie of letsel.


Installeer het product niet op een defecte installatiestandaard.

• Het kan letsel, een ongeval of schade aan het product veroorzaken.


Zorg ervoor dat het installatiegebied niet verslechtert met de leeftijd.

• Als de basis instort, kan de airconditioner ermee vallen, waardoor schade aan eigendommen, productdefecten en persoonlijk letsel ontstaan.


Bediening
Bewaar of gebruik geen ontvlambare gassen of brandbare stoffen in de buurt van het product.

• Er is risico op brand of defecten aan het product.


Installatie
Controleer altijd op gaslekkage (koelmiddel) na installatie of reparatie van het product.

• Lage koelmiddelniveaus kunnen defecten aan het product veroorzaken.


Installeer de afvoerslang om ervoor te zorgen dat het water goed wordt afgevoerd.

• Een slechte verbinding kan waterlekkage veroorzaken.


Houd het niveau gelijk, zelfs bij het installeren van het product.

• Om trillingen of waterlekkage te voorkomen.


Installeer het product niet waar het geluid of de hete lucht van de buitenunit de buurt kan schaden.

• Het kan een probleem veroorzaken voor uw buren.


Gebruik twee of meer personen om het product op te tillen en te vervoeren.

• Vermijd persoonlijk letsel.


Installeer het product niet waar het direct wordt blootgesteld aan zeewind (zoutnevel).

• Het kan corrosie op het product veroorzaken. Corrosie, met name op de condensor- en verdampervinnen, kan leiden tot defecten aan het product of een inefficiënte werking.


Als u de vloeistof uit de batterijen inslikt, poets dan uw tanden en ga naar een dokter. Gebruik de afstandsbediening niet als de batterijen hebben gelekt.

• De chemicaliën in batterijen kunnen brandwonden of andere gezondheidsrisico's veroorzaken.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG 2 Series, ARNU183CFA2 Handleiding

Beschikbare talen
