Introductie

Symbolen die in deze handleiding worden gebruikt
Dit symbool waarschuwt u voor het risico op elektrische schokken.
Dit symbool waarschuwt u voor gevaren die schade kunnen toebrengen aan de airconditioner.
LET OP
Dit symbool duidt op speciale opmerkingen.

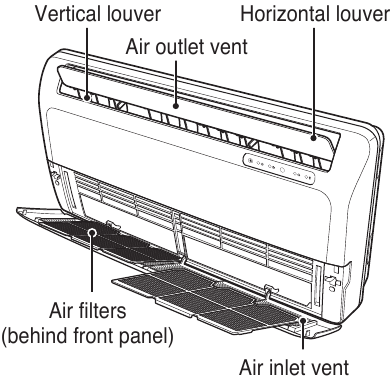

Functies

Installatie

Lees zorgvuldig en volg dan stap voor stap.

Installatieonderdelen

Standaard accessoires

Naam	Installatieplaat	Type "A" schroef en kunststof anker	Platte ring	(Overige) Gebruiksaanwijzing Installatiehandleiding Afvoerslang Houtschroef voor binnenshuis
Aantal	1EA	6EA	8EA
Vorm

Installatiegereedschap

Afbeelding	Naam
	Schroevendraaier
	Elektrische boor
	Meetlint, mes
	Gatboor
	Moersleutel
	Momentsleutel
	Multimeter
	Zeskantsleutel
	Amperemeter
	Gaslekdetector
	Thermometer, waterpas
	Flare-gereedschapsset

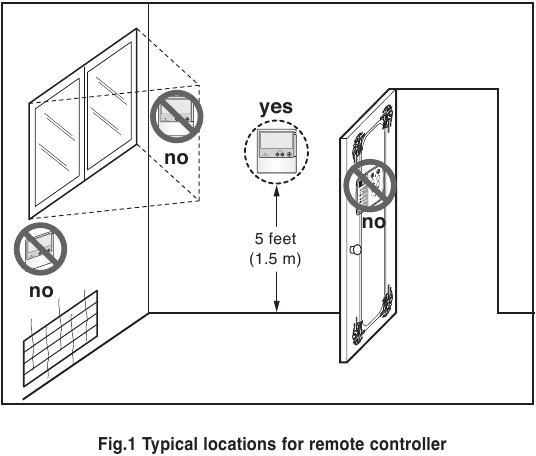

Installatie bedrade afstandsbediening

Aangezien de ruimtetemperatuursensor zich in de afstandsbediening bevindt, moet de afstandsbedieningskast worden geïnstalleerd op een plaats uit de buurt van direct zonlicht, hoge luchtvochtigheid en directe toevoer van koude lucht om de juiste ruimtetemperatuur te behouden. Installeer de afstandsbediening ongeveer 1,5 m boven de vloer in een ruimte met goede luchtcirculatie bij een gemiddelde temperatuur.

Installeer de afstandsbediening niet waar deze kan worden beïnvloed door:

Tocht of dode hoeken achter deuren en in hoeken.
Warme of koude lucht uit leidingen.
Stralingswarmte van de zon of apparaten.
Verborgen leidingen en schoorstenen.
Ongecontroleerde gebieden, zoals een buitenmuur achter de afstandsbediening.
Deze afstandsbediening is uitgerust met een zevensegmenten-LED display. Voor een goede weergave van de LED's van de afstandsbediening, moet de afstandsbediening correct worden geïnstalleerd, zoals weergegeven in Fig. 1.
(De standaardhoogte is 1,2 ~ 1,5 m vanaf de vloer.)

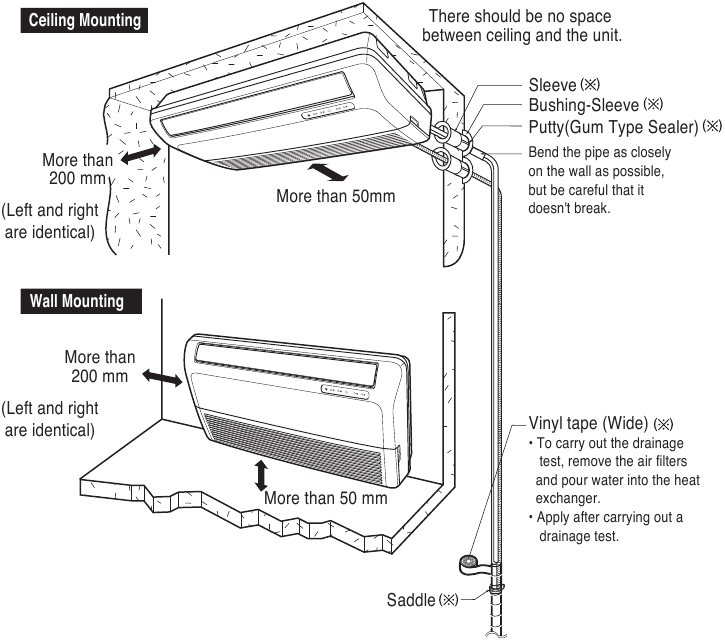

Installatiekaart

LET OP
Installatieonderdelen die u moet aanschaffen. (

Het netsnoer dat op het apparaat is aangesloten, moet worden geselecteerd volgens de volgende specificaties.

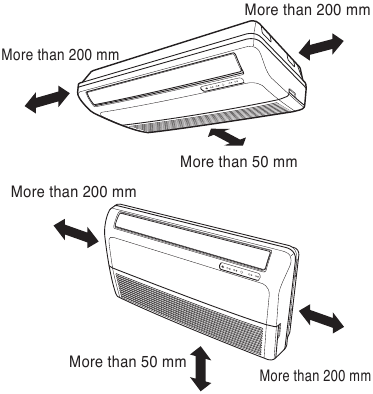

Selecteer de beste locatie

Binneneenheid

Plaats geen warmte of stoom in de buurt van het apparaat.
Selecteer een plaats waar zich geen obstakels bevinden voor het apparaat.
Zorg ervoor dat de condenswaterafvoer gemakkelijk kan worden weggeleid.
Niet in de buurt van een deuropening installeren.
Zorg ervoor dat het interval tussen een muur en de linker- (of rechterkant) van het apparaat meer dan 200 mm is. Het apparaat moet zo laag mogelijk aan de muur worden geïnstalleerd, met een minimum van 50 mm van de vloer.
Gebruik een stud finder om stijlen te lokaliseren om onnodige schade aan de muur te voorkomen.

Voorbereidende werkzaamheden voor installatie

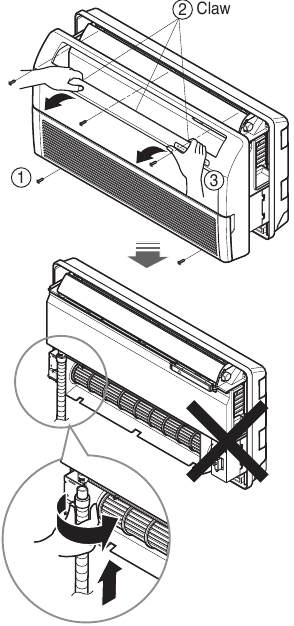

Open paneel voor

Verwijder de vijf schroeven.
Maak de klauwen los op de 3 aangegeven plaatsen.
Trek het voorpaneel omhoog.

Verwijder de pijpafdekking en de zijkant

Trek de zijafdekking van de gewenste aansluiting omhoog en de zijkant is gescheiden.
Kies het pijpgat van de zijkant.

Nadat u het pijpgat hebt verwijderd, snijdt u de braam af voor de veiligheid.
LET OP
Wanneer u een pijppad door de achterwand maakt, hoeft u het pijpgat niet te kiezen.

Afvoerslangaansluiting

Verwijder de rubberen stop in het linker afvoergat. (Gebruik niet het rechter afvoergat)
Steek de afvoerslang in de handgreep van de afvoerpan en verbind de afvoerslang en de verbindingsslang volgens de afbeelding.

De installatieplaat monteren (wandmontage)

De muur die u selecteert, moet sterk en stevig genoeg zijn om trillingen te voorkomen

Monteer de installatieplaat op de muur met type "A" schroeven. Als u het apparaat op een betonnen muur monteert, gebruik dan ankerbouten.
- Monteer de installatieplaat horizontaal door de middenlijn uit te lijnen met behulp van een waterpas.
Meet de muur en markeer de middenlijn. Het is ook belangrijk om voorzichtig te zijn met de locatie van de installatieplaat - de bedrading naar stopcontacten loopt meestal door de muren. Het boren van het gat door de muur voor pijpaansluitingen moet veilig gebeuren.

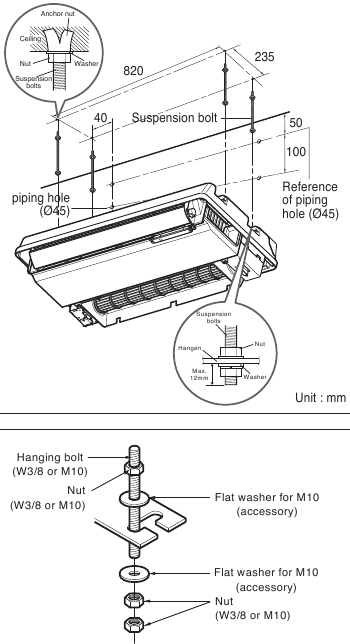

De anker-moer en -bout monteren (plafondmontage)

Bereid 4 ophangbouten voor. (Elke bout moet dezelfde lengte hebben.)
Meet en markeer de positie voor de ophangbouten en het pijpgat.
Boor het gat voor de ankermoer in het plafond.
Plaats de moeren en de ring op de ophangbouten om de ophangbouten aan het plafond te vergrendelen.
Monteer de ophangbouten stevig aan de ankermoeren.
Bevestig de hangers aan de ophangbouten (stel het niveau ruwweg af) met behulp van moeren en ringen.
Stel een niveau af met een niveaumeter op de richting van links-rechts, voor-achter door de ophangbouten aan te passen.
Stel een niveau af op de richting van boven-onder door de ophangbouten aan te passen. Dan wordt het apparaat naar de onderkant gekanteld om goed af te voeren.

Draai de moer en bout vast om te voorkomen dat het apparaat valt.

Installatie-informatie voor rechter pijpleiding. Volg de onderstaande instructies.

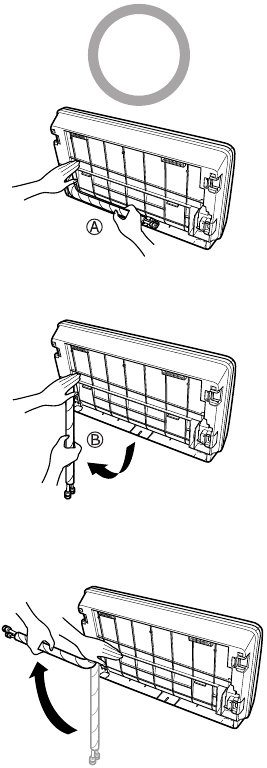

Goed geval
Voor linker pijpleiding. Volg de onderstaande instructies.

Druk op de bovenkant van de klem. (Ⓐ)
Vouw de buis langzaam naar beneden uit. (Ⓑ)
Buig de buis naar de linkerkant van het chassis.

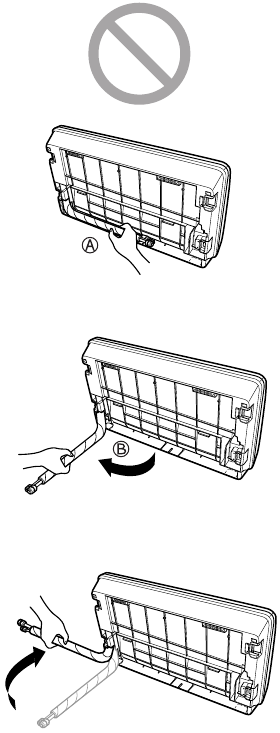

Slecht geval

Het volgen van het buigtype van rechts naar links kan problemen veroorzaken met pijpschade.

De drainage controleren

Stel de lamellen van de luchtrichting handmatig omhoog en omlaag in in de positie (horizontaal).

De drainage controleren

Giet een glas water op de verdamper.
Zorg ervoor dat het water door de afvoerslang van de binnenunit stroomt zonder lekkage en via de afvoeropening naar buiten loopt.

De drainage controleren

Verwijder het luchtfilter.
- Om het luchtfilter te verwijderen, houdt u de lip vast en trekt u deze iets omhoog.
Controleer de drainage.
- Spuit een of twee glazen water op de verdamper.
- Zorg ervoor dat het water door de afvoerslang van de binnenunit stroomt zonder lekkage.

Afvoerleidingen

De afvoerslang moet naar beneden wijzen voor een gemakkelijke afvoer.

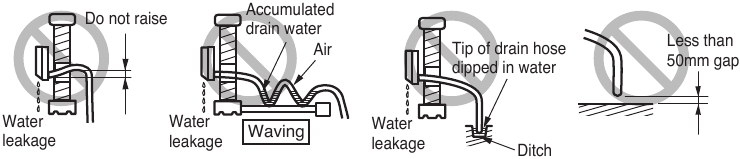

Maak geen afvoerleidingen zoals hieronder.

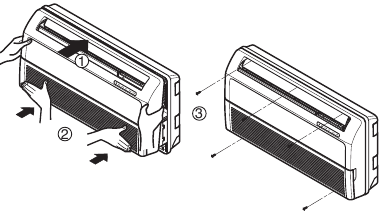

Montage voorpaneel

Hang de haak van het voorpaneel in de groef.
Druk op het voorpaneel.
Schroef het voorpaneel vast.

Flenzen

De belangrijkste oorzaak van gaslekkage is een defect in het flenzen. Voer de juiste flenswerkzaamheden uit volgens de volgende procedure.

De leidingen en de kabel doorsnijden

Gebruik de leidingkit-accessoire of de leidingen die lokaal zijn gekocht.
Meet de afstand tussen de binnen- en buitenunit.
Snijd de leidingen iets langer af dan de gemeten afstand.
Snijd de kabel 1,5 m langer af dan de leidinglengte.

Braam verwijderen

Verwijder alle bramen van de dwarsdoorsnede van de leiding/buis.
Houd het uiteinde van de koperen buis/leiding naar beneden gericht terwijl u bramen verwijdert om te voorkomen dat er bramen in de buis vallen.

Moer plaatsen

Verwijder de flare-moeren die aan de binnen- en buitenunit zijn bevestigd en plaats ze vervolgens op de leiding/buis nadat u de braam hebt verwijderd.
(niet mogelijk om ze na het flenzen te plaatsen)

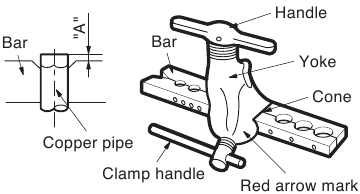

Flenzen

Houd de koperen buis stevig vast in een matrijs met de afmeting die in de onderstaande tabel wordt weergegeven.
Voer de flenswerkzaamheden uit met het flensgereedschap.

Buitendiameter A

mm inch mm

Ø6.35 1/4 1.1~1.3

Ø9.52 3/8 1.5~1.7

Ø12.7 1/2 1.6~1.8

Ø15.88 5/8 1.6~1.8

Ø19.05 3/4 1.9~2.1

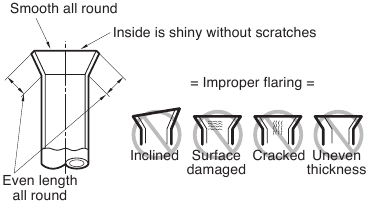

Controleren

Vergelijk het flenswerk met de afbeelding van.
Als een geflensd gedeelte defect is, snijd het dan af en voer de flenswerkzaamheden opnieuw uit.

Boor een gat in de muur

Boor het leidinggat met een kernboor van ø65 mm. Boor het leidinggat aan de rechter- of linkerzijde met het gat licht hellend naar de buitenkant.

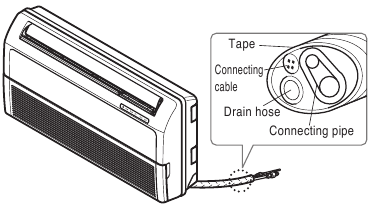

De leidingen aansluiten

Binnen
De leidingen en afvoerslang van de binnenunit voorbereiden voor installatie door de muur.

Leid de binnenslang en de afvoerslang in de richting van links- of rechtsachter
Plak de slang, de afvoerslang en de verbindingskabel vast. Zorg ervoor dat de afvoerslang zich aan de laagste kant van de bundel bevindt. Als deze zich aan de bovenkant bevindt, kan de lekbak in de unit overlopen.

Als de afvoerslang in de kamer wordt geleid, isoleer de slang dan met een isolatiemateriaal* zodat druppels van "zweten" (condensatie) geen schade toebrengen aan meubels of vloeren.
*Schuimpolyethyleen of gelijkwaardig wordt aanbevolen.

De leidingen aansluiten op de binnenunit en de afvoerslang op de afvoerleiding

Lijn het midden van de leidingen uit en draai de flare-moer voldoende met de hand vast.
Draai de flare-moer vast met een moersleutel.

Buitendiameter Koppel

mm inch kgf. m

Ø6.35 1/4 1.8~2.5

Ø9.52 3/8 3.4~4.2

Ø12.7 1/2 5.5~6.6

Ø15.88 5/8 6.3~8.2

Ø19.05 3/4 9.9~12.1
Verleng de afvoerslang bij de binnenunit en installeer de afvoerleiding.

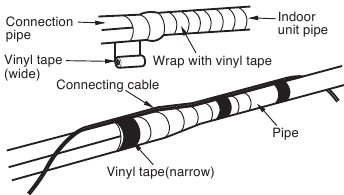

Wikkel het isolatiemateriaal rond het verbindingsgedeelte.

Overlap het isolatiemateriaal van de verbindingsleiding en het isolatiemateriaal van de leiding van de binnenunit. Bind ze samen met vinyltape zodat er geen opening is.
Wikkel het gebied dat de achterste leidingbehuizing herbergt in met vinyltape.
Bundel de leidingen en de afvoerslang samen door ze met vinyltape te omwikkelen over het bereik waarbinnen ze in de achterste leidingbehuizing passen.

Voorzorgsmaatregelen bij het aanleggen van de stroombedrading

Gebruik ronde drukterminals voor aansluitingen op het stroomaansluitblok.

Als er geen beschikbaar zijn, volg dan de onderstaande instructies.

Sluit geen bedrading van verschillende diktes aan op het stroomaansluitblok. (Speling in de stroombedrading kan abnormale warmte veroorzaken.)
Wanneer u bedrading van dezelfde dikte aansluit, doet u dit zoals weergegeven in de onderstaande afbeelding.

Zorg ervoor dat de schroeven van de terminal niet los zitten.

Bedradingsaansluiting

Sluit de kabel aan op de binnenunit door de draden afzonderlijk aan te sluiten op de terminals op de besturingsprintplaat volgens de aansluiting van de buitenunit. (Zorg ervoor dat de kleur van de draden van de buitenunit en het terminalnummer hetzelfde zijn als die van de binnenunit.) De aardingsdraad moet langer zijn dan de gemeenschappelijke draden.
Raadpleeg bij de installatie het schakelschema op de regelkast van de binnenunit.
Raadpleeg bij de installatie het bedradingsschema op de regelklep in de buitenunit.
De capaciteit van de aansluitklem moet meer dan 250V 20A zijn. En wanneer u de stroomlijn en de communicatielijn tussen de binnenunits aansluit, wordt u aangeraden de aansluitklem te gebruiken.
Als u de aansluitklem niet kunt gebruiken, bevestigt u elke stroomlijn/communicatielijn met behulp van het klemkoord dat bij het product is geleverd, samen met het klemkoord en de schroef in de accessoires.

Houd rekening met de totale aangesloten capaciteit van de binnenunits.

Het bovenstaande schakelschema kan zonder voorafgaande kennisgeving worden gewijzigd.
Zorg ervoor dat u de draden aansluit volgens het bedradingsschema.
Sluit de draden stevig aan, zodat ze er niet gemakkelijk uitgetrokken kunnen worden.
Sluit de draden aan volgens kleurcodes met verwijzing naar het bedradingsschema.

Als er geen stekker mag worden gebruikt, plaats dan een stroomonderbreker tussen de stroombron en de unit, zoals hieronder wordt weergegeven.

Nadat u de bovenstaande voorwaarden hebt bevestigd, bereidt u de bedrading als volgt voor:

Zorg er altijd voor dat er een afzonderlijk stroomcircuit specifiek voor de airconditioner is. Laat u bij de bedrading leiden door het schakelschema dat aan de binnenkant van de bedieningsklep is geplaatst.
De schroeven die de bedrading in de behuizing van elektrische fittingen bevestigen, kunnen losraken door trillingen waaraan de unit tijdens het transport wordt blootgesteld. Controleer ze en zorg ervoor dat ze allemaal goed vastzitten. (Als ze los zitten, kan dit leiden tot doorbranden van de draden.)
Specificatie van stroombron.
Controleer of de elektrische capaciteit voldoende is.
Zorg ervoor dat de startspanning op meer dan 90 procent van de nominale spanning op het typeplaatje wordt gehouden.
Controleer of de kabeldikte is zoals gespecificeerd in de specificatie van de stroombron.
(Let vooral op de relatie tussen kabellengte en -dikte.)
Installeer altijd een aardlekschakelaar waar het nat of vochtig is.
Het volgende zou worden veroorzaakt door spanningsverlies.
- Trillingen van een magnetische schakelaar, die het contactpunt, het breken van de zekering, de storing van de normale werking van de overbelastingsbeveiliging beschadigen.
De middelen voor het loskoppelen van een stroomtoevoer moeten in de vaste bedrading zijn opgenomen en een luchtspleetcontactscheiding van ten minste 3 mm hebben in elke actieve (fase) geleider.

Dip Switch Instelling

BLDC	Functie	Beschrijving	Instelling Uit	Instelling Aan	Standaard
SW1	Communicatie	Selectie van communicatie of niet-communicatie	Communicatie	Niet-communicatie	Uit
SW2	Cyclus	Selectie van C/O of H/P	Warmtepomp	Alleen koelen	Uit
SW3	Groepsbediening	Selectie van Master of Slave	Master	Slave	Uit
SW4	Droog contact modus	Selectie van Droog contact modus	Variabel	Auto	Uit
SW5	Installeren	Selectie van Plafond of Vloer	Plafond	Vloer	Uit
SW6	Verwarming koppeling	Selectie van Verwarming koppeling	Koppeling verwijderen	Werken	Uit
SW7	Ventilator koppeling	Selectie van Ventilator koppeling	Koppeling verwijderen	Werken	Uit
SW8	-	-	-	-	Uit

Voor Multi V modellen moeten Dip switch 1, 2, 6, 8 op UIT worden gezet.

Groepsbedieningsinstelling

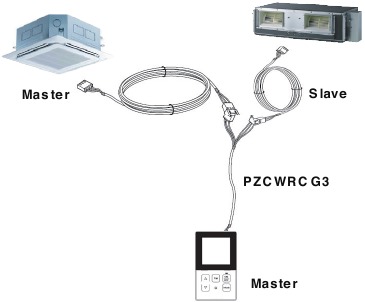

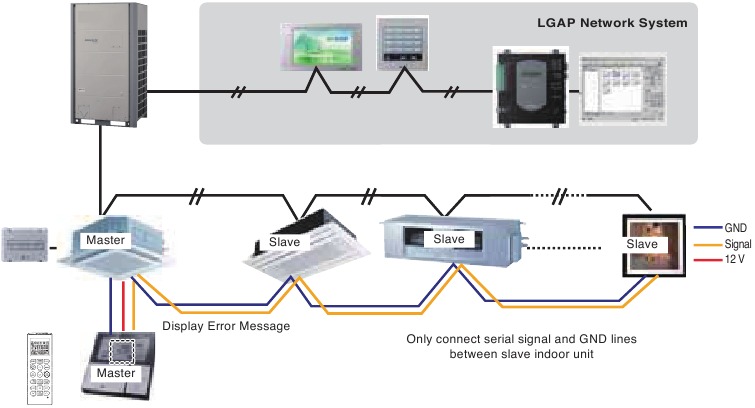

Groepsbediening 1
- Bekabelde afstandsbediening 1 + Binnendelen
- Dipswitch in PCB (cassette- en kanaaltype binnendelen)
  1. Het is mogelijk om 16 binnendelen (max.) te bedienen met één bekabelde afstandsbediening.

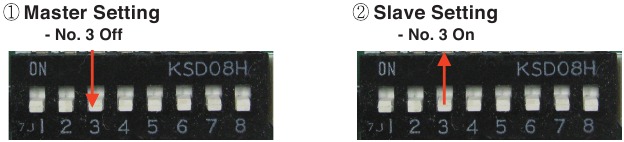

    Stel slechts één binnendeel in als Master, stel de andere in als Slave.
  2. Het is mogelijk om verbinding te maken met elk type binnendeel.
  3. Het is mogelijk om tegelijkertijd een draadloze afstandsbediening te gebruiken.
  4. Het is mogelijk om tegelijkertijd verbinding te maken met Dry Contact en een centrale controller.
    - Het Master binnendeel kan alleen Dry Contact en de centrale controller herkennen.
    - In het geval van een centrale controller en een groepscontroller tegelijkertijd, is het mogelijk om standaard 2-serie binnendelen of later sinds februari 2009 aan te sluiten.
    - In het geval van een instelling voor een centrale controller, kan de centrale controller binnendelen bedienen na het instellen van alleen het adres van het master binnendeel.
    - Het Slave binnendeel wordt bediend als het master binnendeel.
    - Het Slave binnendeel kan niet individueel worden bediend door de centrale controller.
    - Sommige afstandsbedieningen kunnen niet tegelijkertijd met Dry Contact en een centrale controller werken. Neem daarom contact met ons op voor meer informatie hierover.
  5. In het geval dat er een fout optreedt bij het binnendeel, wordt dit weergegeven op de bekabelde afstandsbediening.
    Uitzondering van het foutieve binnendeel, een individuele bedieningsmogelijkheid van het binnendeel.
  6. In het geval van Groepsbediening is het mogelijk om de volgende functies te gebruiken.
    - Selectie van bedieningsopties (bediening/stop/modus/ingestelde temperatuur)
    - Regeling van het debiet (hoog/midden/laag)
    - Het is niet mogelijk bij sommige functies.

* De Master/Slave instelling van binnendelen kan worden ingesteld met behulp van een PCB-dipswitch.
* Het is mogelijk om binnendelen aan te sluiten sinds februari 2009. Neem in de andere gevallen contact op met LGE.
* Het kan de oorzaak zijn van storingen als er geen instelling is van master en slave.

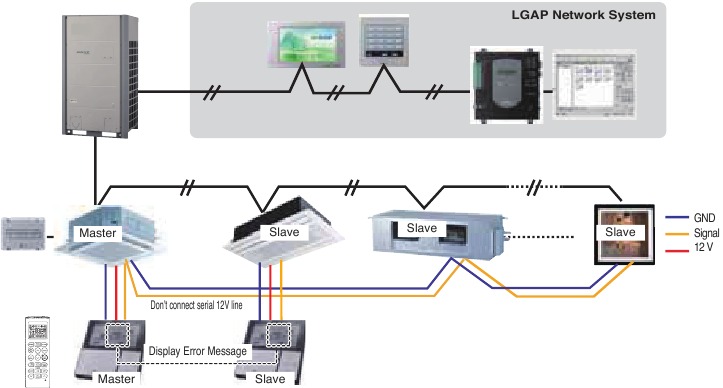

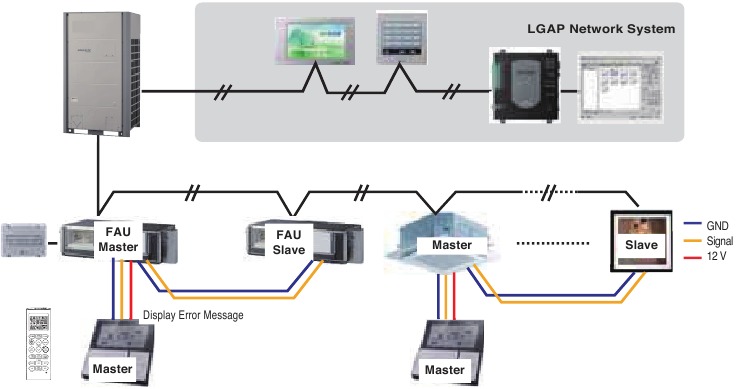

Groepsbediening 2

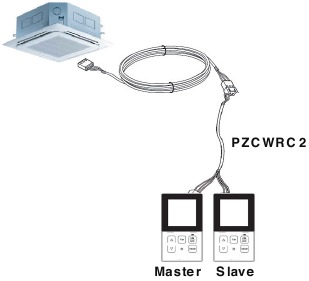

* Het is mogelijk om N binnendelen te bedienen met bekabelde afstandsbediening M eenheden. (M + N ≤ 17 Eenheden)
Stel slechts één binnendeel in als Master, stel de andere in als Slave.
Stel slechts één bekabelde afstandsbediening in als Master, stel de andere in als Slave.
Anders dan dat is het hetzelfde als Groepsbediening 1.
Groepsbediening 3

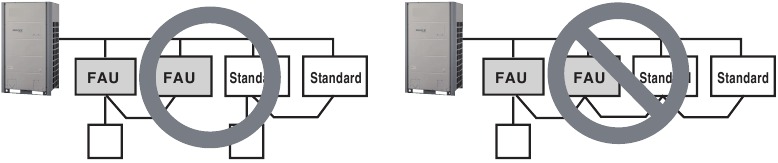

- Gemengde aansluiting met binnendelen en verse luchtinlaateenheid

  * In het geval van aansluiting op een standaard binnendeel en een verse luchtinlaateenheid, scheid de verse luchtinlaateenheid van de standaard eenheden. (Omdat de insteltemperaturen verschillend zijn.)
  * Anders dan dat is het hetzelfde als Groepsbediening 1.

  * FAU: Verse luchtinlaateenheid
  Standaard: Standaard binnendeel
2 Afstandsbediening
- Bekabelde afstandsbediening 2 + Binnendeel 1
  1. Het is mogelijk om twee bekabelde afstandsbedieningen op één binnendeel aan te sluiten.
  2. Elk type binnendeel kan twee afstandsbedieningen aansluiten.
  3. Het is mogelijk om tegelijkertijd een draadloze afstandsbediening te gebruiken.
  4. Het is mogelijk om tegelijkertijd verbinding te maken met Dry Contact en een centrale controller.
  5. In het geval dat er een fout optreedt bij het binnendeel, wordt dit weergegeven op de bekabelde afstandsbediening.
  6. Er zijn geen beperkingen van de binnendeelfunctie.
    * Maximaal 2 bekabelde afstandsbedieningen kunnen worden aangesloten op 1 binnendeel.

Accessoires voor groepsbedieningsinstelling
Het is mogelijk om een groepsbediening in te stellen met behulp van onderstaande accessoires.

Binnendeel 2 EA + bekabelde afstandsbediening	Binnendeel 1 EA + bekabelde afstandsbediening 2EA
* PZCWRCG3-kabel gebruikt voor de aansluiting	* PZCWRC2-kabel gebruikt voor de aansluiting

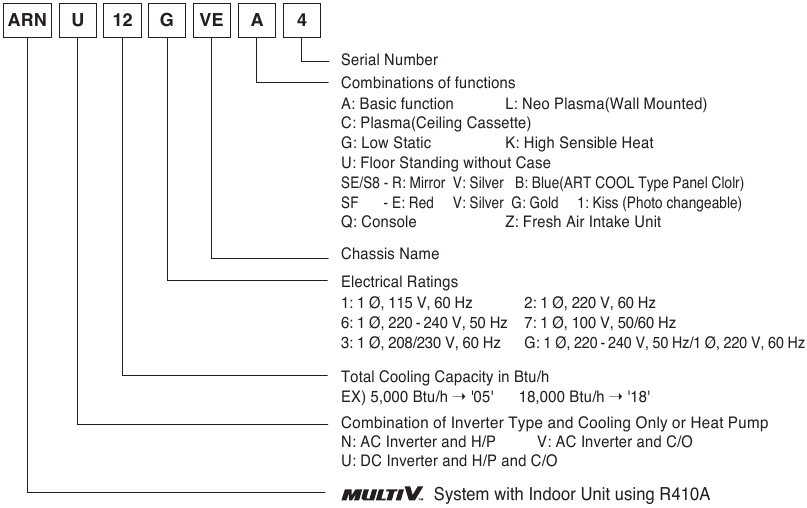

Modelaanduiding

Luchtgeluidemissie

De A-gewogen geluidsdruk die door dit product wordt uitgestoten, is lager dan 70 dB.
** Het geluidsniveau kan variëren afhankelijk van de locatie.
De vermelde cijfers zijn emissieniveaus en zijn niet noodzakelijkerwijs veilige werkniveaus. Hoewel er een verband is tussen de emissie- en blootstellingsniveaus, kan dit niet betrouwbaar worden gebruikt om te bepalen of er verdere voorzorgsmaatregelen nodig zijn. Factoren die het werkelijke blootstellingsniveau van het personeel beïnvloeden, zijn onder meer de kenmerken van de werkruimte en de andere geluidsbronnen, d.w.z. het aantal apparatuur en andere aangrenzende processen en de tijdsduur dat een operator aan het geluid wordt blootgesteld. Ook kan het toegestane blootstellingsniveau van land tot land verschillen. Deze informatie zal de gebruiker van de apparatuur echter in staat stellen een betere evaluatie van het gevaar en het risico te maken.

Beperkende concentratie

De beperkende concentratie is de limiet van de freongasconcentratie waarbij onmiddellijke maatregelen kunnen worden genomen zonder het menselijk lichaam te schaden wanneer er koelmiddel in de lucht lekt. De beperkende concentratie wordt beschreven in de eenheid kg/m³ (freongasgewicht per volume-eenheid lucht) om de berekening te vergemakkelijken

Koelmiddelconcentratie berekenen

Veiligheidsmaatregelen

Om letsel aan de gebruiker of andere personen en schade aan eigendommen te voorkomen, moeten de volgende instructies worden gevolgd.

Lees dit zeker door voordat u de airconditioner installeert.
Neem de waarschuwingen die hier worden vermeld zeker in acht, aangezien deze belangrijke zaken bevatten met betrekking tot de veiligheid.
Onjuiste bediening als gevolg van het negeren van de instructies zal schade of letsel veroorzaken. De ernst wordt aangegeven met de volgende indicaties.

Dit symbool geeft de mogelijkheid aan van overlijden of ernstig letsel.

Dit symbool geeft alleen de mogelijkheid aan van letsel of schade aan eigendommen.
De betekenis van de symbolen die in deze handleiding worden gebruikt, worden hieronder weergegeven.
Zorg ervoor dat u dit niet doet.
Volg de instructies zeker op.

Installatie
Gebruik geen defecte of ondergewaardeerde stroomonderbreker. Gebruik dit apparaat op een speciaal circuit.

Er bestaat een risico op brand ofelektrische schok.

Installeer het paneel en de afdekking van de schakelkast stevig.

Er bestaat een risico op brand of elektrische schok.

Neem voor elektriciteitswerk contact op met de dealer, verkoper, een gekwalificeerde elektricien of een erkend servicecentrum.

Demonteer of repareer het product niet.
Er bestaat een risico op brand of elektrische schok.

Installeer altijd een speciaal circuit en een stroomonderbreker.

Onjuiste bedrading of installatie kan brand of elektrische schok veroorzaken

Aard het product altijd.

Er bestaat een risico op brand ofelektrische schok.

Gebruik de correct gewaardeerde stroomonderbreker of zekering.

Er bestaat een risico op brand of elektrische schok.

Wijzig of verleng de stroomkabel niet.

Er bestaat een risico op brand ofelektrische schok.

Neem voor de installatie altijd contact op met de dealer of een erkend servicecentrum.

Er bestaat een risico op brand, elektrische schok, explosie of letsel.

Installeer, verwijder of herinstalleer de unit niet zelf (klant).

Er bestaat een risico op brand, elektrische schok, explosie of letsel.

Installeer het product niet op een defecte installatiestandaard.

Het kan letsel, een ongeluk of schade aan het product veroorzaken.

Wees voorzichtig bij het uitpakken en installeren van het product.

Scherpe randen kunnen letsel veroorzaken. Wees vooral voorzichtig met de randen van de behuizing en de ribben op de condensor en verdamper.

Zorg ervoor dat het installatiegebied niet verslechtert met de leeftijd.

Als de basis instort, kan de airconditioner ermee vallen, waardoor schade aan eigendommen, productfalen en persoonlijk letsel wordt veroorzaakt.

Schakel de stroomonderbreker of stroom niet in onder de voorwaarde dat het voorpaneel, de kast, de bovenklep en de schakelkastklep zijn verwijderd of geopend.

Anders kan dit brand, elektrische schok, explosie of de dood veroorzaken.

Gebruik een vacuümpomp of inert (stikstof) gas bij het uitvoeren van een lektest of luchtafvoer. Comprimeer geen lucht of zuurstof en gebruik geen ontvlambare gassen. Anders kan dit brand of een explosie veroorzaken.

Er is een risico op overlijden, letsel, brand of explosie.

Bediening
Laat de airconditioner niet langdurig draaien als de luchtvochtigheid erg hoog is en een deur of raam open staat.

Vocht kan condenseren en meubels nat maken of beschadigen.

Steek de stekker niet in het stopcontact en trek de stekker er niet uit tijdens bedrijf.

Er bestaat een risico op brand of elektrische schok.

Laat geen water in elektrische onderdelen lopen.

Het kan een risico op brand, productfalen of elektrische schok veroorzaken.

Als er ontvlambaar gas lekt, draai dan het gas dicht en open een raam voor ventilatie voordat u het product inschakelt.

Gebruik de telefoon niet en schakel geen schakelaars in of uit. Er bestaat een risico op explosie of brand

Zorg ervoor dat de stroomkabel niet kan worden uitgetrokken of beschadigd tijdens bedrijf.

Er bestaat een risico op brand of elektrische schok.

Raak het product niet aan (bedien het niet) met natte handen.

Er bestaat een risico op brand of elektrische schok.

Bewaar of gebruik geen ontvlambaar gas of brandbare stoffen in de buurt van het product.

Er bestaat een risico op brand of productfalen.

Als er vreemde geluiden of kleine of rook uit het product komt. Schakel de stroomonderbreker uit of koppel de stroomkabel los.

Er bestaat een risico op elektrische schok of brand.

Plaats niets op de stroomkabel.

Er bestaat een risico op brand ofelektrische schok.

Plaats geen verwarming of andere apparaten in de buurt van de stroomkabel.

Er bestaat een risico op brand en elektrische schok.

Gebruik het product niet langdurig in een afgesloten ruimte.

Er kan zuurstoftekort optreden.

Stop de werking en sluit het raam bij storm of orkaan. Verwijder indien mogelijk het product uit het raam voordat de orkaan arriveert.

Er bestaat een risico op schade aan eigendommen, productfalen of elektrische schok.

Open tijdens het gebruik niet het inlaatgrille van het product. (Raak het elektrostatische filter niet aan, als het apparaat hiermee is uitgerust.)

Er bestaat een risico op lichamelijk letsel, elektrische schok of productfalen.

Neem contact op met een erkend servicecentrum als het product doordrenkt is (overstroomd of ondergedompeld).

Er bestaat een risico op brand of elektrische schok.

Wees voorzichtig dat er geen water in het product kan komen.

Er bestaat een risico op brand, elektrische schok of schade aan het product.

Ventileer het product van tijd tot tijd bij gebruik samen met een fornuis, enz.

Er bestaat een risico op brand of elektrische schok.

Koppel de stekker los of schakel de stroomonderbreker uit als het product lange tijd niet wordt gebruikt.

Er bestaat een risico op schade aan het product of defect, of onbedoelde werking.

Schakel de hoofdstroom uit bij het reinigen of onderhouden van het product.

Er bestaat een risico op elektrische schok.

Zorg ervoor dat niemand op de buitenunit kan stappen of erop kan vallen.

Dit kan leiden tot persoonlijk letsel en schade aan het product.

Installatie
Controleer altijd op gaslekkage (koelmiddel) na installatie of reparatie van het product.

Lage koelmiddelniveaus kunnen productfalen veroorzaken.

Installeer het product niet op een plaats waar het lawaai of de hete lucht van de buitenunit de buurt kan schaden.

Het kan een probleem veroorzaken voor uw buren.

Installeer de afvoerslang om ervoor te zorgen dat het water op de juiste manier wordt afgevoerd.

Een slechte verbinding kan waterlekkage veroorzaken.

Gebruik twee of meer personen om het product op te tillen en te vervoeren.

Vermijd persoonlijk letsel.

Houd het product waterpas, ook tijdens de installatie.

Om trillingen of waterlekkage te voorkomen.

Installeer het product niet op een plaats waar het rechtstreeks wordt blootgesteld aan zeewind (zoutnevel).

Het kan corrosie op het product veroorzaken.
Corrosie, met name op de ribben van de condensor en verdamper, kan leiden tot een defect van het product of een inefficiënte werking.

Bediening
Stel de huid niet langdurig rechtstreeks bloot aan koele lucht. (Ga niet in de tocht zitten.)

Dit kan schadelijk zijn voor uw gezondheid.

Gebruik het product niet voor speciale doeleinden, zoals het bewaren van voedingsmiddelen, kunstwerken, enz. Het is een airconditioner voor consumenten, geen nauwkeurig koelsysteem.

Er bestaat een risico op schade of verlies van eigendommen.

Blokkeer de inlaat of uitlaat van de luchtstroom niet.

Het kan productfalen veroorzaken.

Stap niet op het product en plaats er geen voorwerpen op. (buitenunits)

Er bestaat een risico op persoonlijk letsel en productfalen.

Gebruik een zachte doek om schoon te maken. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen, enz.

Er bestaat een risico op brand, elektrische schok of schade aan de plastic onderdelen van het product.

Plaats het filter altijd stevig terug. Reinig het filter om de twee weken of vaker indien nodig.

Een vuil filter vermindert de efficiëntie van de airconditioner en kan productfalen of schade veroorzaken.

Raak de metalen onderdelen van het product niet aan bij het verwijderen van het luchtfilter. Ze zijn erg scherp!

Er bestaat een risico op persoonlijk letsel.

Steek geen handen of andere voorwerpen door de luchtinlaat of -uitlaat terwijl het product in werking is.

Er zijn scherpe en bewegende onderdelen die persoonlijk letsel kunnen veroorzaken.

Drink het water dat uit het product wordt afgevoerd niet.

Het is niet hygiënisch en kan ernstige gezondheidsproblemen veroorzaken.

Laad de batterijen niet op en demonteer ze niet. Gooi batterijen niet in het vuur.

Ze kunnen branden of exploderen.

Gebruik een stevige kruk of ladder bij het reinigen of onderhouden van het product.

Wees voorzichtig en vermijd persoonlijk letsel.

Als de vloeistof uit de batterijen op uw huid of kleding komt, was deze dan goed af met schoon water. Gebruik de afstandsbediening niet als de batterijen hebben gelekt.

De chemicaliën in batterijen kunnen brandwonden of andere gezondheidsrisico's veroorzaken.

Vervang alle batterijen in de afstandsbediening door nieuwe batterijen van hetzelfde type. Meng geen oude en nieuwe batterijen of verschillende soorten batterijen.

Er bestaat een risico op brand of explosie

Als u de vloeistof uit de batterijen eet, poets dan uw tanden en ga naar de dokter. Gebruik de afstandsbediening niet als de batterijen hebben gelekt.

De chemicaliën in batterijen kunnen brandwonden of andere gezondheidsrisico's veroorzaken.

www.lg.com

Referenties

Memorial Day Appliance Sale – Washer Dryers, Dishwashers, Washers & More | LG USA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG Multi V MFL68800307 handleiding
