FOXWELL NT301 Handleiding

Introductie

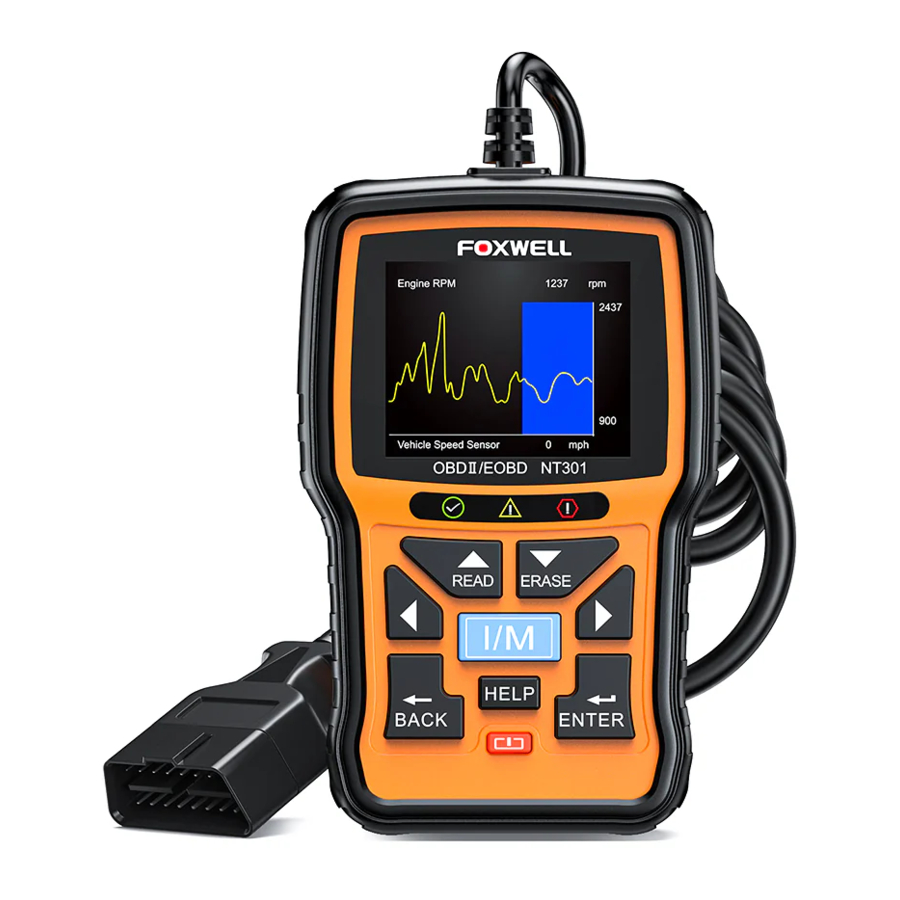

De NT301 CAN OBDII-EOBD Code Reader van Foxwell is de eenvoudigste en snelste oplossing voor OBD-fouten. Als het gaat om het diagnosticeren van problemen met het controlelampje, zit u met de nieuwe NT301 code reader altijd goed. Het biedt zulke nuttige informatie voor beginnende professionals en slimme doe-het-zelvers dat ze snel en efficiënt OBD2/EOBD-problemen op de huidige voertuigen kunnen oplossen. Bovendien maken het 2,8" TFT-kleurenscherm en de sneltoetsen voor I/M-gereedheidstest en het lezen/wissen van DTC's het een uitstekende prijs-kwaliteitverhouding.

Toepasselijke functies

• Codes lezen
• Freeze Frame-gegevens
• Codes wissen
• Live gegevens
• I/M-gereedheid
• O2-sensortest
• On-board monitortest
• Componententest
• Voertuiginformatie
• Aanwezige modules
• Maateenheid
• DTC-GIDS

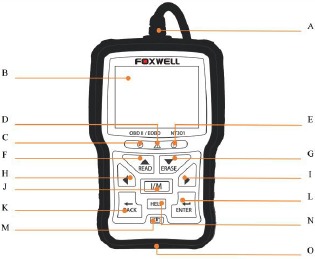

Productbeschrijvingen

1. OBD II-kabel
2. LCD-scherm
3. Groene LED-indicator - geeft aan dat het motorsysteem normaal werkt (alle monitoren op de voertuigen zijn actief en voeren hun diagnostische tests uit) en er geen DTC's zijn gevonden
4. Gele LED-indicator - geeft aan dat het gereedschap een mogelijk probleem vindt. Er zijn in behandeling zijnde DTC's of/en sommige emissiemonitoren van het voertuig hebben hun diagnostische tests niet uitgevoerd.
5. Rode LED-indicator - geeft aan dat er problemen zijn in een of meer systemen van het voertuig. In dit geval brandt het MIL-lampje op het instrumentenpaneel.
6. Omhoog-toets
7. Omlaag-toets
8. LINKER SCROLL-TOETS - gaat naar het vorige teken bij het opzoeken van DTC's. Scrolt heen en weer door gevonden codes en door verschillende schermen met gegevens. Het wordt ook gebruikt om PID's te selecteren bij het bekijken van een aangepaste PID-lijst en om PID-grafieken te bekijken.
9. RECHTER SCROLL-TOETS - gaat naar het volgende teken bij het opzoeken van DTC's. Scrolt heen en weer door gevonden codes en door verschillende schermen met gegevens. Het wordt ook gebruikt om alle selecties van PID's te annuleren bij het bekijken van een aangepaste PID-lijst.
10. One Click I/M Readiness Key - snelle controle van de status van de emissiegereedheid en verificatie van de rijcyclus.
11. TERUG-toets
12. ENTER-toets
13. Aan/uit-schakelaar - start de code reader opnieuw op
14. HELP-toets - opent de Help-functie en wordt ook gebruikt om de code reader te updaten wanneer deze lang wordt ingedrukt.
15. USB-poort

Hoe het apparaat te gebruiken

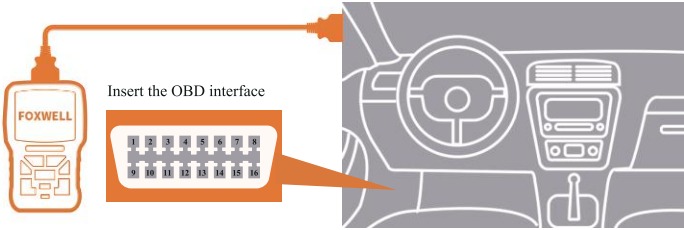

OBD-II-connector en pinbezetting

1. Vendor Option
2. SAE J1850BUS+
3. Vendor Option
4. Chassis Ground
5. Signal Ground
6. CAN(J-2234)High
7. ISO 9141-2K-Line
8. Vendor Option
9. Vendor Option
10. SAE J1850BUS-
11. Vendor Option
12. Vendor Option
13. Vendor Option
14. CAN(J-2234)Low
15. ISO 9141-2Low
16. Battery Power

1. Test bij het inschakelen van uw auto.
2. Ga in het hoofdmenu naar OBDII/EOBD (OBDII/EOBD), waarna NT301 begint te scannen, wacht enkele seconden, kies "yes/no" (ja/nee) met de pijl-rechts toets en ga naar het Diagnostische Menu.
3. Kies "Read Codes" (Codes lezen) - Kies elke selectie om te controleren. Pending Codes (In behandeling zijnde codes) betekent dat de codes moeten worden bevestigd na enkele rijcycli.
4. Als de code met " " symbool, druk op HELP om een DTC-gids te krijgen voor mogelijke autoproblemen. Zo niet, maak dan foto's van elke code die u hebt of schrijf ze op. Google ze en zoek meer referenties op internet om uw autoproblemen te lokaliseren.
5. Ga naar "Live Data" (Live gegevens), het grafisch weergeven van geselecteerde live gegevens helpt ook bij het lokaliseren van slechte sensoren.
6. Ga naar "View Freeze Frame" (Freeze Frame bekijken), een momentopname van kritieke bedrijfsomstandigheden van het voertuig die automatisch door de boordcomputer worden vastgelegd op het moment dat DTC (Diagnostic Trouble Code) is ingesteld. Controleer de gegevens die u nodig hebt om slechte sensoren te lokaliseren.
7. O2 Monitor Test (O2-monitortest), On-Board Monitor Test (On-Board monitortest), Component Test (Componententest), de beschikbaarheid van deze tests kan afhangen van de werkelijke staat van uw voertuig.
8. Ga naar "I/M Readiness" (I/M-gereedheid).

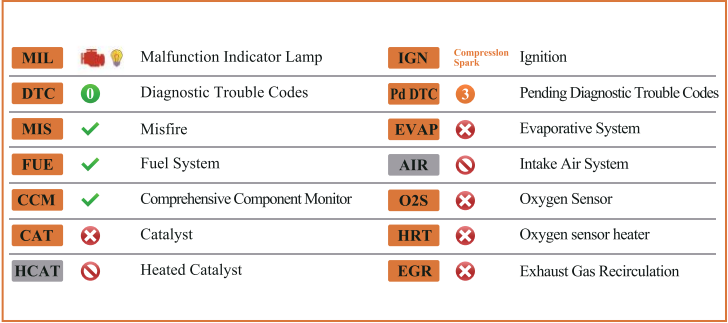

I/M ophalen

Updaten

• Koppel de code reader niet los van de computer en schakel de computer niet uit tijdens het updateproces.
• Geen registratie vereist
• PC: Windows 7 Windows 8 en Windows 10 worden ondersteund

1. Download de update tool NT Wonder en installeer deze.
2. Schakel NT Wonder in en verbind NT301 met een USB-kabel met de computer.
3. Klik op <Update online> of <Update offline> om te beginnen met updaten op basis van de softwareversieomstandigheden.
4. Een bericht Update voltooid wordt weergegeven wanneer de update is voltooid.

amazonsupport@foxwelltech.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download FOXWELL NT301 Handleiding

Beschikbare talen
