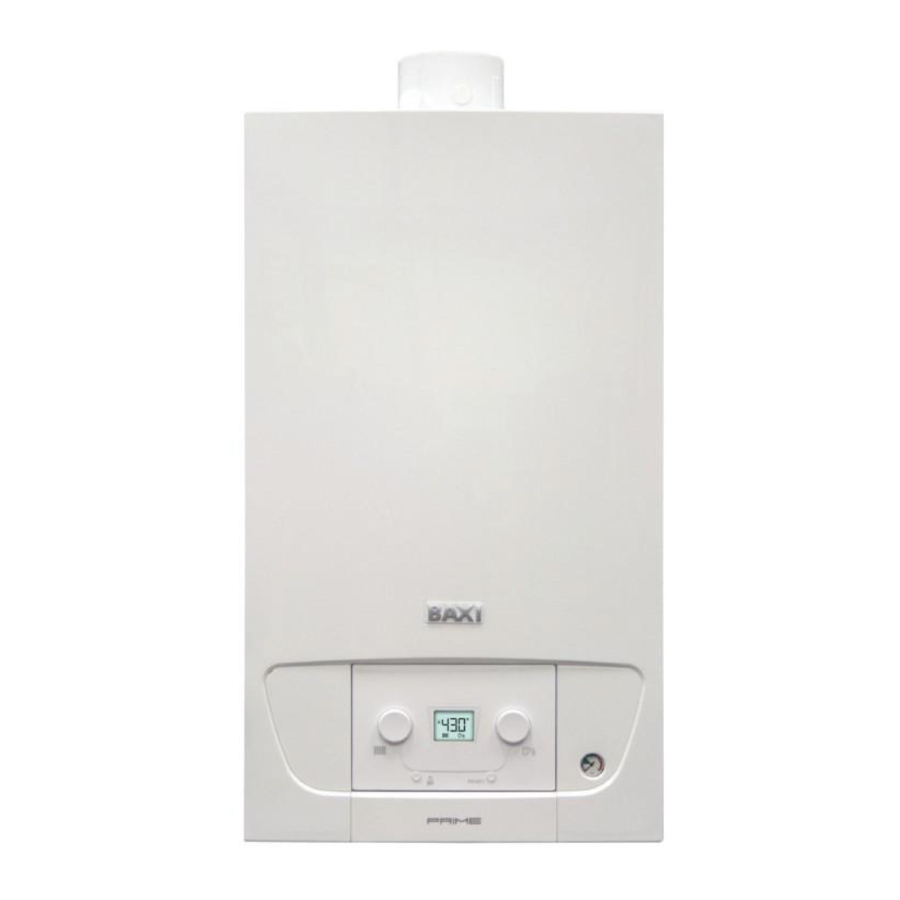

BAXI PRIME Handleiding

Technische gegevens

VERBRUIK BIJ WARMTE-INPUT Qmax en Qmin

PRODUCTBESCHRIJVING

Algemene beschrijving

Deze boiler is ontworpen om water te verwarmen tot een temperatuur die lager is dan het kookpunt bij atmosferische druk. Hij moet worden aangesloten op een centrale verwarmingssysteem en op een sanitair warmwatersysteem volgens zijn prestaties en vermogen. De kenmerken van deze boiler zijn:

• lage uitstoot van vervuilende stoffen;
• hoogwaardige verwarming;
• afvoer van verbrandingsproducten door middel van een concentrische uitlaatconnector of afzonderlijke rookgas-luchtkanalen;
• bedieningspaneel aan de voorkant met display;
• minimaal gewicht en afmetingen.

Werkingsprincipe

Verbranding

De brander verwarmt het verwarmingswater dat in de warmtewisselaar circuleert. Wanneer de temperatuurwaarden van de verbrandingsgassen lager zijn dan het dauwpunt (ongeveer 55°C), condenseert de waterdamp in het verbrandingsgas in het gasgedeelte van de warmtewisselaar. Warmte die wordt teruggewonnen tijdens dit condensatieproces (latente warmte of condensatiewarmte) wordt overgedragen aan het verwarmingswater. De gekoelde verbrandingsgassen stromen via het rookgaskanaal naar buiten. Het condensatiewater gaat daarentegen door een sifon.

Verwarming en productie van sanitair warm water

Boilers voor verwarming en de productie van sanitair warm water zijn uitgerust met een geïntegreerde platenwisselaar die het sanitair water verwarmt. Het verwarmde water stroomt door een driewegklep naar het verwarmingssysteem of naar de platenwarmtewisselaar. Een stromingsdetector signaleert de opening van een warmwaterkraan aan de elektronische printplaat, die de driewegklep naar zijn warmwaterstand draait en de pomp start. De driewegklep is veerbelast en heeft alleen elektrische stroom nodig wanneer hij van positie verandert.

Belangrijkste onderdelen

Gebruik van het bedieningspaneel

SLEUTEL KNOP/HENDEL

	Handmatige aanpassing van de verwarmingstemperatuur
	Handmatige aanpassing van de SWW-temperatuur
	De schoorsteenreinigingsfunctie inschakelen
RESET	Resetbare storingen

LEGENDE VAN SYMBOLEN OP HET DISPLAY

	Verwarmingsfunctie ingeschakeld *
	SWW-functie ingeschakeld *
	Buitentemperatuur
	Behoefte aan onderhoud
	Storing
RESET	Reset de storing handmatig
	Brander ontsteken

* het symbool knippert wanneer er warmtevraag is.

WERKING

Gebruik van het bedieningspaneel

KNOPPEN EN DRAAIKNOPPEN

De draaiknop is voor het aanpassen van de CH-instelwaarde tussen 25°C en 80°C:

• draai de knop met de klok mee om de temperatuurwaarde te verhogen en tegen de klok in om deze te verlagen. Om centrale verwarming uit te schakelen, draait u de knop helemaal tegen de klok in. Het bericht "oFF" knippert op het display en wisselt af met de temperatuurwaarde 25°C. De boiler staat in stand-by.

De draaiknop is voor het aanpassen van de DHW-instelwaarde tussen 35°C en 65°C:

• draai de knop met de klok mee om de temperatuurwaarde te verhogen en tegen de klok in om deze te verlagen.
• Om de productie van warm tapwater uit te schakelen, draait u de knop helemaal tegen de klok in. Het bericht "oFF" knippert op het display en wisselt af met de temperatuurwaarde.

De "Initialisatiefase" wordt ingeschakeld vóór ontsteking in het geval van eerste ontsteking of wanneer de stroomtoevoer naar de boiler wordt onderbroken. Deze procedure omvat een reeks tests waarna het systeem gedurende een periode van 5 minuten wordt ontlucht.

Opstarten

Om de boiler correct te ontsteken, gaat u als volgt te werk:

• Controleer of de systeemdruk correct is (sectie INSTELLINGEN);
• Schakel de boiler in;
• Open de gaskraan (geel, onder de boiler geplaatst);
• Draai aan de knop van het centrale verwarmingscircuit om de vereiste omgevingstemperatuurwaarde in te stellen.
• Draai aan de knop van het DHW-circuit om de vereiste temperatuur van het DHW in te stellen.

Ontstekingsprocedure (nadat de stroomtoevoer is uitgeschakeld)

Wanneer de boiler van stroom wordt voorzien, verschijnt de volgende informatie op het display:

1. alle symbolen branden (1 seconde);
2. softwareversie (1 seconde);
3. Het bericht "InI" verschijnt (gedurende enkele seconden);
4. Alles gaat uit (1 seconde);
5. Het bericht "Fx.x" verschijnt op het display (2 seconden);
6. Het bericht "Px.x" verschijnt op het display (2 seconden);
7. Het symbool en de CH-aanvoertemperatuur verschijnen;
8. De boiler en het CH-systeem beginnen met de ontluchtingsfase. Deze fase duurt 5 minuten.

Aan het einde van de ontluchtingsfase is de boiler klaar voor gebruik.

Uitschakelen

Om de boiler uit te schakelen, koppelt u de elektrische stroomtoevoer los bij de tweepolige schakelaar en sluit u de gaskraan.

In deze omstandigheden is de boiler niet beschermd tegen vorst.

Vorstbescherming

Het is een goede gewoonte om niet het gehele verwarmingssysteem leeg te laten lopen, aangezien het opnieuw vullen met water onnodige en schadelijke kalkaanslag in de boiler en de verwarmingselementen kan veroorzaken. Als de boiler in de winter niet wordt gebruikt en daarom blootstaat aan vorstgevaar, voeg dan een specifiek antivriesmiddel toe aan het water in het systeem (bijv.: propyleenglycol met corrosie- en kalkremmers). Het elektronische boilerbeheersysteem bevat een "vorstbeschermings"-functie voor het verwarmingssysteem die, wanneer de aanvoertemperatuur onder 7°C daalt, de pomp activeert. Als de temperatuur 4°C bereikt, werkt de brander totdat de aanvoertemperatuur 10°C bereikt. De brander schakelt dan uit en de pomp blijft 15 minuten draaien.

De functie is actief als: de boiler elektrisch is aangesloten, er gas is, de systeemdruk normaal is en de boiler niet is geblokkeerd.

INSTELLINGEN

Gemeten waarden uitlezen

Druk op de knop om informatie over de werking van de boiler te bekijken.

• druk 1 seconde op de knop om de werkmodus te bekijken (bijvoorbeeld: "t.17" = Ontluchtingsfunctie in uitvoering).
• druk nogmaals 1 seconde op de knop om de operationele substatus of de relatieve werkfunctie te bekijken (bijvoorbeeld: "u.00" = De boiler staat in stand-by).
• druk nogmaals 1 seconde op de knop om de bedrijfstemperatuur voor verwarming te bekijken: het symbool knippert en de temperatuurwaarde in °C verschijnt vervolgens.
• druk nogmaals 1 seconde op de knop om de DHW-instelwaarde te bekijken: het symbool knippert en de temperatuurwaarde in °C verschijnt vervolgens.
• druk nogmaals 1 seconde op de knop om het vermogensniveau tussen 1 en 3 te bekijken: het symbool knippert en het relatieve vermogensniveau verschijnt.

Om af te sluiten, houdt u de knop langer dan 3 seconden ingedrukt.

STATEN EN SUBSTATEN

• De STAAT is de fase van onmiddellijke werking van de boiler op het moment dat deze wordt weergegeven.
• De SUBSTAAT is de fase van onmiddellijke werking van de boiler in de STAAT op het moment dat deze wordt weergegeven.

STATENLIJST

SUBSTATENLIJST

ONDERHOUD

Algemeen

De ketel vereist geen complex onderhoud. Het is echter raadzaam om deze regelmatig te laten inspecteren en onderhouden. Het onderhoud en de reiniging van de ketel moeten minimaal één keer per jaar worden uitgevoerd door een gekwalificeerde vakman.

Onderhoudsmelding

Het symbool verschijnt op het display wanneer de ketel onderhoud nodig heeft.

Onderhoudsinstructies

Controleer periodiek of de druk die op de manometer wordt weergegeven 1 - 1.5 bar is, met het systeem koud. Als deze lager is, draait u de systeemvulkraan open zoals is aangegeven in het hoofdstuk Ontluchten van de installatie. Het is raadzaam om de kraan heel langzaam te openen om de lucht te ontluchten.

De ketel is uitgerust met een hydraulische pressostaat die voorkomt dat de ketel werkt als er geen water is.

Als er frequent drukverlies optreedt (maandelijks), laat het systeem dan controleren door de geautoriseerde technische dienst.

De installatie vullen

De vulknop is lichtblauw en bevindt zich onder de ketel, zoals te zien is op de afbeelding aan de zijkant. Om het systeem te vullen, gaat u als volgt te werk:

• Trek de knop (A) naar beneden om deze uit de zitting te halen.

• Draai de knop langzaam tegen de klok in (naar links) om het systeem te vullen. Doe dit met de hand, zonder gereedschap te gebruiken.
• Vul het systeem totdat de aflezing op de manometer (B) tussen 1,0 en 1,5 bar ligt.
• Sluit de kraan en controleer of er geen water lekt.

Controleer periodiek de aflezing op de manometer (B) wanneer het systeem koud is. Als de druk laag is, draai dan aan de kraan om deze weer te verhogen.

De installatie ontluchten

Het is essentieel om alle lucht in de ketel, leidingen of fittingen te verwijderen, omdat dit irriterende geluiden kan veroorzaken tijdens het verwarmen of de waterinname.

Ga hiervoor als volgt te werk:

1. Open de kranen van alle radiatoren die op het centrale verwarmingssysteem zijn aangesloten.

2. Zet de ruimtethermostaat zo hoog mogelijk.
3. Wacht tot de radiatoren opwarmen.
4. Zet de ruimtethermostaat zo laag mogelijk.
5. Wacht ongeveer 10 minuten totdat de radiatoren zijn afgekoeld.
6. Ontlucht de radiatoren. Begin met de lagere verdiepingen.
7. Open de ontluchtingskraan en houd een doek tegen de kraan.

8. Wacht tot er water uit de ontluchtingskraan komt en draai deze vervolgens weer vast.
9. Controleer na het ontluchten of het systeem nog voldoende druk heeft.

Wees voorzichtig, want het water kan nog heet zijn.

Als de hydraulische druk van het water in het centrale verwarmingssysteem lager is dan 0,8 bar, is het raadzaam om de druk te verhogen (de aanbevolen hydraulische druk is 1,0 - 1,5 bar) zoals beschreven in het hoofdstuk INSTELLINGEN.

De installatie aftappen

De aftapkraan bevindt zich onder de ketel, zoals te zien is op de afbeelding aan de zijkant. Om het systeem af te tappen, gaat u als volgt te werk:

• Draai de knop (C) langzaam tegen de klok in (naar links) om de kraan te openen. Doe dit met de hand, zonder gereedschap te gebruiken.

• Sluit de kraan na het aftappen.

PROBLEEMOPLOSSING

Er verschijnen verschillende meldingen op het display, afhankelijk van het type storing.

• VLUCHTIGE STORING (b.x.x.)
  De vluchtige storing wordt op het display weergegeven met de letter "b", gevolgd door een getal (foutcode van twee cijfers). De vluchtige storing is een type storing dat de ketel tijdelijk stopt en verdwijnt zodra de oorzaak is opgelost. Als een vluchtige storing zich met een bepaalde frequentie herhaalt, wordt de storing permanent, zoals hieronder beschreven.
• PERMANENTE STORING (E.x.x)
  De permanente storing wordt op het display weergegeven met de letter "E", gevolgd door een getal (foutcode van twee cijfers). Houd ten minste 3 seconden ingedrukt. De ketel gaat 5 minuten lang in de "ontluchtingsmodus".
  Als er regelmatig storingen worden weergegeven, neem dan contact op met het erkende servicecentrum.

Houd ten minste 5 seconden ingedrukt. De statussignalen knipperen en de ketel gaat in de resetmodus. De ketel activeert ook een ontluchtingscyclus die ongeveer 4 minuten duurt.

Foutcodes

TIJDELIJKE STORING

PERMANENTE STORING (RESET VEREIST)

BUITEN GEBRUIK STELLEN

Procedure voor buiten gebruik stellen
Voordat u het apparaat demonteert, dient u te controleren of het is losgekoppeld van het elektriciteitsnet en of de gaskraan stroomopwaarts van de ketel is gesloten.

VEILIGHEID

Het apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of die niet over de vereiste ervaring of kennis beschikken, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en het begrijpen van de intrinsieke gevaren. Kinderen mogen niet met het apparaat spelen. De reinigings- en onderhoudswerkzaamheden die zijn voorbehouden aan de gebruiker mogen niet worden uitgevoerd door kinderen zonder toezicht.

Algemene veiligheidsinstructies

GASGEUR

• Schakel de ketel uit.
• Activeer geen enkel elektrisch apparaat (zoals het aanzetten van het licht).
• Doof open vuur en open de ramen.
• Bel een erkend servicecentrum.

GEUR VAN VERBRANDINGSGASSEN

• Schakel de ketel uit.
• Open alle deuren en ramen om de ruimte te ventileren.
• Bel een erkend servicecentrum.

ONTVLAMBAAR MATERIAAL
Gebruik en/of bewaar geen licht ontvlambaar materiaal (verdunners, papier, enz.) in de buurt van de ketel.

ONDERHOUD EN REINIGING VAN DE KETEL
Schakel de ketel uit voordat u eraan gaat werken.

Laat het apparaat eenmaal per jaar onderhouden door een gekwalificeerde technicus, die een ondertekend onderhoudscertificaat moet verstrekken.

Aanbevelingen

Alleen gekwalificeerde technici zijn bevoegd om het apparaat en systeem te onderhouden.

Het apparaat is niet bedoeld voor gebruik door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten, of die geen ervaring of kennis hebben, tenzij ze, door bemiddeling van een persoon die verantwoordelijk is voor hun veiligheid, toezicht hebben gehad of instructies hebben gekregen over het gebruik van het apparaat.

Zorg ervoor dat het apparaat fysiek aangesloten blijft op het elektriciteitsnet om ervoor te zorgen dat de veiligheidsfuncties, zoals de pomp-antiblokkeerfunctie en vorstbeveiliging, blijven werken.

Laat geen verpakkingsmateriaal (plastic zakken, polystyreen, enz.) binnen het bereik van kinderen liggen, aangezien dit een potentiële bron van gevaar is.

Controleer periodiek de druk van het systeem (minimumdruk 0,8 bar, aanbevolen druk 1-1,5 bar).

Verwijder of bedek de identificatieplaten en -labels op het apparaat niet. Deze moeten gedurende de gehele levensduur van het apparaat zichtbaar blijven.

Het niet naleven van het bovenstaande maakt de garantie ongeldig. De namen van de erkende servicecentra staan vermeld op het bijgevoegde blad. Verwijder vóór de inbedrijfstelling de beschermende plastic coating van de ketel. Gebruik hiervoor geen gereedschap of schurende reinigingsmiddelen, omdat u de geverfde oppervlakken kunt beschadigen.

Aansprakelijkheden

VERANTWOORDELIJKHEDEN VAN DE PRODUCENT

Onze producten zijn allemaal voorzien van een -markering. Omdat ons bedrijf voortdurend streeft naar verbetering van zijn producten, behoudt het zich het recht voor om de in dit document verstrekte informatie op elk moment en zonder kennisgeving te wijzigen. Dit document is uitsluitend bedoeld ter informatie en mag niet worden beschouwd als een contract met derden. Als producent kunnen wij niet aansprakelijk worden gesteld voor het volgende:

• Het niet naleven van de instructies voor de installatie van het apparaat.
• Het niet naleven van de instructies voor het gebruik van het apparaat.
• Nalatig of onvoldoende onderhoud van het apparaat.

VERANTWOORDELIJKHEDEN VAN DE INSTALLATEUR

De installateur is verantwoordelijk voor de installatie en inbedrijfstelling van het apparaat. De installateur moet de volgende instructies opvolgen:

• Lees en volg de instructies in de handleidingen die bij het apparaat zijn geleverd.
• Installeer het apparaat in overeenstemming met de geldende wet- en regelgeving.
• Voer de inbedrijfstelling en alle noodzakelijke controles uit.
• Leg de installatie uit aan de gebruiker.
• Informeer de gebruiker met betrekking tot het onderhoud over de noodzaak om het apparaat regelmatig te controleren en in goede staat te houden.
• Voorzie de gebruiker van alle gebruiksaanwijzingen.

VERANTWOORDELIJKHEDEN VAN DE GEBRUIKER

Om een succesvolle installatie te garanderen, gaat u als volgt te werk:

• Lees en volg de instructies in de handleidingen die bij het apparaat zijn geleverd.
• Vraag de hulp van een gekwalificeerde installateur voor de installatie en eerste inbedrijfstelling.
• Vraag de installateur om de werking van de gasketel uit te leggen.
• Vertrouw alle onderhoud en inspecties toe aan een gekwalificeerde installateur.
• Bewaar de handleidingen in goede staat en op een veilige plaats in de buurt van het apparaat.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte mentale, zintuiglijke of intellectuele vermogens, of die een gebrek aan technische kennis hebben. Deze mensen mogen het apparaat alleen gebruiken onder toezicht of als ze zijn opgeleid in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Laat kinderen niet met het apparaat spelen.

OVER DEZE HANDLEIDING

Algemeen

Deze handleiding is bedoeld voor de gebruiker van een PRIME-ketel.

Gebruikte symbolen

Risico op schade aan of storing van het apparaat. Besteed bijzondere aandacht aan de waarschuwingen betreffende gevaar voor personen.

Wacht tot het apparaat is afgekoeld voordat u aan de aan hitte blootgestelde onderdelen gaat werken.

HOOGSPANNING
Onder spanning staande componenten - elektrocutiegevaar.

VRIESGEVAAR
Mogelijke ijsvorming door lage temperaturen.

Informatie die met bijzondere zorg moet worden gelezen, omdat deze nuttig is voor de correcte werking van de ketel.

ALGEMENE VERBODSBEPALING
Het is verboden om de zaken te doen/gebruiken die naast het symbool worden aangegeven.
