Inleiding

We zijn ervan overtuigd dat uw nieuwe ketel aan al uw eisen zal voldoen.

De aankoop van een van de BAXI-producten voldoet aan uw verwachtingen: goede werking, eenvoud en gebruiksgemak.

Gooi dit boekje niet weg zonder het te lezen: u kunt hier zeer nuttige informatie vinden, die u zal helpen om uw ketel correct en efficiënt te laten werken.

Laat geen verpakkingsmateriaal (plastic zakken, polystyreen, enz.) binnen het bereik van kinderen liggen, aangezien ze een potentieel gevaar vormen.

"Mocht er oververhitting optreden of de gastoevoer niet worden afgesloten, schakel dan de elektrische voeding naar de pomp niet uit of los deze niet los. Sluit in plaats daarvan de gastoevoer af op een locatie buiten het apparaat"

Gebruik deze ketel niet als een onderdeel onder water heeft gestaan. Bel onmiddellijk een gekwalificeerde servicemonteur om de ketel te inspecteren en elk onderdeel van het besturingssysteem en elke gasregeling die onder water heeft gestaan te vervangen.

Beschrijving

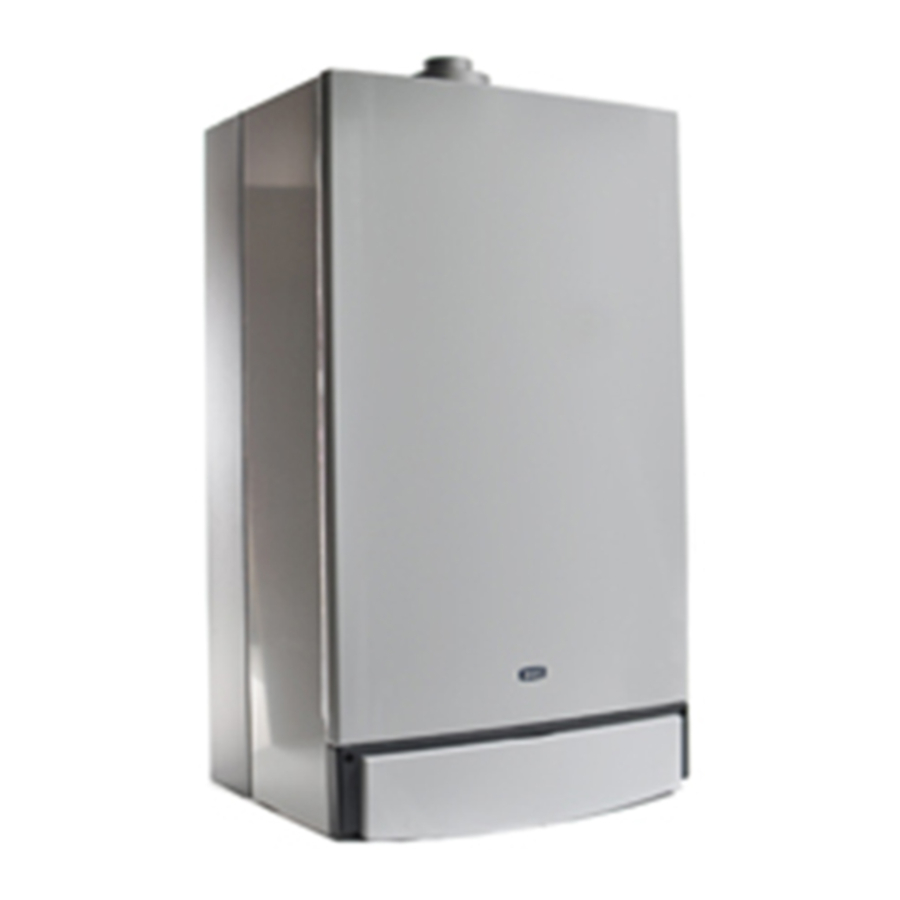

De Luna 310 Fi ketel is een aan de muur gemonteerde, ventilatorondersteunde, kamergesloten combiketel die zowel centrale verwarming als warm water levert onder leidingwaterdruk.

Zoals geleverd is de ketel geschikt voor centrale verwarmingssystemen die tussen 10,4 en 31,0 kW (35 486 en 105 776 Btu/u) nodig hebben.

Na de eerste ontsteking van de ketel zal deze (indien nodig) centrale verwarming leveren tijdens de 'aan'-tijden die zijn ingesteld op uw klok (indien aanwezig). Warm water is altijd beschikbaar wanneer een warmwaterkraan wordt opengedraaid.

Gebruikersbedieningselementen

1. Het frontpaneel bevindt zich achter de scharnierende onderste deur. Naast de aan/uit/reset-keuzeschakelaar, temperatuurregelknopen en manometer, bevat het frontpaneel tien neonindicatielampjes.
2. Neonlampen 12 tot 15 geven de operationele status van de ketel aan. Neonlampen 6 tot 11 hebben een dubbele functie en geven de temperatuur van het centrale verwarmingswater aan wanneer ze constant branden. Als er een storing optreedt, begint de betreffende neon te knipperen. Raadpleeg de paragrafen VLAMUITVAL RESET tot SENSORSTORING.

SLEUTEL TOT HET FRONTPANEEL (Fig. 1)

1. Aan/uit/reset-keuzeschakelaar
2. Temperatuurregeling centrale verwarming
3. Temperatuurregeling warm water
4. Manometer centrale verwarmingssysteem
5. Optionele integrale timerpositie

Neonindicatoren

6. Vlamuitval
7. Veiligheidsthermostaat geactiveerd
8. Storing aan ventilator of rookgasafvoer
9. Storing aan pomp of lage systeemdruk
10. Storing aan warmwatersensor
11. Storing aan centrale verwarmingssensor
12. Stroom aan
13. Modus warm water
14. Modus centrale verwarming
15. Brander aan

Wanneer neonlampen 6 tot 11 constant branden, geven ze de temperatuur van het centrale verwarmingswater aan

De boiler bedienen

DE BOILER BEDIENEN

1. Zorg ervoor dat de elektriciteits- en gastoevoer zijn ingeschakeld. Controleer of de centrale verwarmingsdruk tussen 0,5 en 1,0 bar ligt (4 afb. 1).

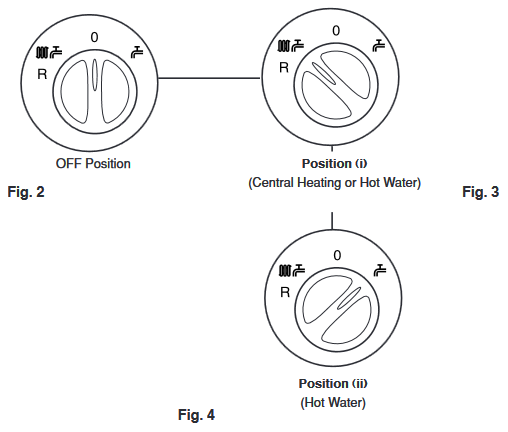

2. Draai de aan/uit/reset-keuzeschakelaar ofwel tegen de klok in vanuit de uit-stand (afb. 2) naar zowel centrale verwarming als warm tapwater, ofwel met de klok mee naar alleen warm tapwater.
3. In beide standen brandt het groene aan/uit-controlelampje ( ) (12 afb. 1).
4. Positie (i) In deze positie werkt de centrale verwarming volgens de vraag of levert warm tapwater wanneer een kraan of douche wordt opengedraaid (afb. 3). Warm tapwater heeft prioriteit. Het controlelampje voor centrale verwarming/warm tapwater ( ) gaat branden (14 afb. 1). De neonlampjes 6 tot 11 gaan branden naarmate de temperatuur stijgt.
5. Positie (ii) In deze positie wordt warm water geleverd wanneer een kraan of douche wordt opengedraaid (afb. 4). Het controlelampje voor warm tapwater ( ) gaat branden (13 afb. 1).
6. De boiler ontsteekt automatisch wanneer er vraag is.
7. Het oranje controlelampje voor brander aan () gaat branden wanneer de boiler in werking is en de hoofdbrander aan is (15 afb. 1).

Wanneer de keuzeschakelaar in de stand '0' (Uit) staat, is de elektrische voeding naar de boiler geïsoleerd. De boiler werkt niet en de ingebouwde timer (indien aanwezig) moet opnieuw worden ingesteld zodra de keuzeschakelaar in positie (i) of positie (ii) wordt gezet.

TEMPERATUURREGELING

1. Centrale verwarming: De aanvoertemperatuur van het warme water van de centrale verwarming kan worden ingesteld tussen minimaal 30 °C (± 5 °C) en maximaal 85 °C (± 5 °C).
2. Draai de bedieningsknop met de klok mee om de temperatuur te verhogen (2 afb. 1).
3. Bij normaal gebruik in de winter raden we aan de temperatuur van de centrale verwarming op maximaal te zetten.
4. Warm tapwater: De temperatuur van het warme tapwater kan worden aangepast door de bedieningsknop met de klok mee te draaien om te verhogen tot maximaal 65 °C (3 afb. 1).
5. De temperatuur van het water is ook afhankelijk van de waterstroomsnelheid en de temperatuur van het water dat het huis binnenkomt.
6. Door de stroming van de kraan iets te verminderen, stijgt de temperatuur tot het maximum, indien nodig.
7. De stroomsnelheid kan worden verlaagd tot wel 2,5 liter/min. De boiler zal nog steeds de noodzaak herkennen om het water te verwarmen.

VLAMUITVAL RESETTEN

1. Het rode controlelampje voor vlamuitval () knippert als de brander niet ontsteekt of als de brander onvolledig ontsteekt (6 afb. 1).
2. Draai de keuzeschakelaar volledig tegen de klok in tegen de veerdruk in naar de resetpositie (R) en laat los. Zet de keuzeschakelaar in de gewenste positie om de boiler te ontsteken.
3. Als het controlelampje voor vlamuitval herhaaldelijk oplicht, is er een storing. Neem zo snel mogelijk contact op met uw servicemonteur.

VEILIGHEIDSTHERMOSTAAT

1. Uw Baxi-boiler is uitgerust met een extra veiligheidsvoorziening die de boiler uitschakelt als het systeem of de boiler oververhit raakt. Het controlelampje van de veiligheidsthermostaat () knippert in dit geval (7 afb. 1).
2. Resetten: Draai de keuzeschakelaar volledig tegen de klok in tegen de veerdruk in naar de resetpositie (R) en laat los. Zet de keuzeschakelaar in de gewenste positie om de boiler te ontsteken.
3. Als de veiligheidsthermostaat herhaaldelijk in werking treedt, waardoor de boiler wordt uitgeschakeld, is er een storing. Neem zo snel mogelijk contact op met uw servicemonteur.

LUCHTSTROOMBEWAKER

1. De boiler is uitgerust met een luchtruksensor. Deze bewaakt het rookgasafvoersysteem.
2. Als het controlelampje () knippert, geeft dit aan dat het rookkanaal of de rookgasafvoer op een of andere manier is geblokkeerd of verstopt, of dat er een interne storing is. Als er geen externe blokkade van de rookgasafvoer is die gemakkelijk kan worden verwijderd, neem dan contact op met uw servicemonteur (8 afb. 1).

POMPFOUT OF LAGE DRUK

1. Het controlelampje () knippert als de circulatiepomp defect is of als de systeemdruk onder de minimumvereiste daalt (9 afb. 1).
2. Controleer de drukmeter zoals beschreven in het gedeelte SYSTEEMDRUK CENTRALE VERWARMING. Als de druk binnen het normale bereik ligt, is er een pompfout. Neem contact op met uw servicemonteur om de aard van de storing vast te stellen.

SENSORFOUT

1. Wanneer het controlelampje ( ) knippert, wordt een fout op de warm tapwater- of centrale verwarmingstemperatuursensor aangegeven (10 & 11 afb. 1). Neem contact op met uw servicemonteur.

POMPBESCHERMING

1. Met de keuzeschakelaar in positie (i) of positie (ii) (afb. 3 & 4) werkt de pomp automatisch gedurende 1 minuut per 24 uur om vastzitten te voorkomen.

SYSTEEMDRUK CENTRALE VERWARMING

1. De waterdruk in het centrale verwarmingssysteem wordt aangegeven door de drukmeter.
2. Met het systeem koud en de boiler niet in werking, moet de druk tussen 0,5 en 1,0 bar liggen. Tijdens bedrijf mag de druk niet hoger zijn dan 2,5 bar en ligt deze normaal gesproken tussen 1,0 en 2,0 (4 afb. 1).
3. Een druk van 3 of hoger duidt op een storing. De veiligheidsdrukontlastklep treedt in werking bij een druk van 3 bar. Het is belangrijk dat er zo snel mogelijk contact wordt opgenomen met uw servicemonteur.
4. De MINIMALE druk voor een correcte werking is 0,5. Als de druk onder 0,5 daalt, kan dit duiden op een lekkage in het centrale verwarmingssysteem.
5. Het systeem moet opnieuw onder druk worden gezet door uw servicemonteur.

DE BOILER UITSCHAKELEN

1. Voor korte perioden: Zet de keuzeschakelaar in de stand UIT (afb. 2).
2. Voor lange perioden: Schakel de keuzeschakelaar (afb. 2), de elektriciteit en de gastoevoer uit.
   Als uw huis gedurende lange perioden onbewoond achterblijft bij koud weer, moeten de boiler en het hele systeem worden afgetapt, tenzij er extra vorstbeveiliging is.
3. Uw installateur zal u adviseren over vorstbeveiliging en het aftappen van het systeem.

Wanneer de keuzeschakelaar in de stand '0' (Uit) staat, is de elektrische voeding naar de boiler geïsoleerd. De boiler werkt niet en de ingebouwde timer (indien aanwezig) moet opnieuw worden ingesteld zodra de keuzeschakelaar in positie (i) of positie (ii) wordt gezet.

VORSTBEVEILIGINGSMODUS

1. De vorstbeveiligingsfunctie werkt wanneer de keuzeschakelaar in de modus centrale verwarming en warm tapwater staat. De gas- en elektriciteitstoevoer naar de boiler moeten aan staan en de systeemdruk moet binnen het bereik liggen dat wordt beschreven in het gedeelte SYSTEEMDRUK CENTRALE VERWARMING.
2. Als de systeemtemperatuur onder 5 °C daalt, zal de boiler ontsteken totdat de watertemperatuur is verhoogd.
3. Verdere vorstbeveiliging kan worden ingebouwd door een vorstthermostaat te gebruiken om het hele systeem te beschermen.

Checklist

1. Bel zo snel mogelijk uw servicemonteur als er een storing optreedt of wordt vermoed.
2. Loop de volgende checklist door voordat u contact opneemt.
   1. Is de stroomvoorziening ingeschakeld?
   2. Staat de keuzeschakelaar aan (met een groene "Power ON" (Stroom aan) neon) en ingesteld op zowel centrale verwarming als warm water?
   3. Brandt de rode "Flame Failure" (Vlamuitval) neon? Draai de aan/uit/reset-schakelaar volledig tegen de klok in.
   4. Is de gastoevoer ingeschakeld?
   5. Is de hoofdwatertoevoer ingeschakeld?
   6. Is de systeemdruk correct?
   7. Zijn de temperatuurregelaars van de ketel hoog genoeg ingesteld?
   8. Vraagt de klok (indien aanwezig) om centrale verwarming?
   9. Is de kamerthermostaat (indien aanwezig) hoog genoeg ingesteld?
   10. Zijn de radiatorkranen open?

Belangrijke opmerkingen

LOCATIE VAN DE KETEL

Zorg er altijd voor dat de volgende vrije ruimtes beschikbaar zijn voor onderhoud rondom de ketel:
Bovenkant: 220 mm, Onderkant: 250 mm, elke kant: 45 mm, Voorkant: 450 mm

Als de ketel in een kast of compartiment is geïnstalleerd, zorg er dan voor dat alle ventilatieopeningen vrij zijn. Bewaar geen andere artikelen in de kast waarin de ketel staat en plaats nooit kleding of brandbaar materiaal op of nabij de ketel of rookgasafvoerpijp.

ROOKGASAFVOER

De opening aan de buitenmuur mag niet worden afgesloten. Als deze op enigerlei wijze beschadigd is, schakel dan de ketel uit en neem contact op met uw servicemonteur.

Bij koud weer kan er stoom uit de opening komen. Dit is heel normaal.

NETSPANNINGSUITVAL

In het geval van een stroomstoring zal de ketel niet werken. Wanneer de stroomvoorziening is hersteld, keert de ketel terug naar de normale werking. Vergeet niet de klok opnieuw in te stellen wanneer de stroomvoorziening is hersteld.

Als de hoofdwatertoevoer uitvalt, is er geen warm water uit de kranen. De ketel blijft centrale verwarming leveren.

EXTRA BADKAMERACCESSOIRES

Alle apparatuur, zoals mengkranen, douches, bidets enz., moeten ontworpen zijn om te werken op de hoofdwaterdruk. Neem contact op met uw plaatselijke waterleidingbedrijf voor advies bij de aanschaf van dergelijke artikelen.

REINIGING

Gebruik alleen een vochtige doek en een mild reinigingsmiddel om de buitenkant van de ketel schoon te maken. Gebruik geen schurende schoonmaakmiddelen.

ONDERHOUD

Om een efficiënte en veilige werking van uw ketel te behouden, is routinematig jaarlijks onderhoud essentieel (zie Installatie- en onderhoudsinstructies).

GASLEK

Als een storing of gaslek wordt vermoed, sluit dan de gastoevoer af. Raak geen elektrische schakelaars aan, rook niet en doof alle open vlammen. Neem contact op met uw plaatselijke gasleverancier.

ELEKTRISCHE VOEDING

De ketel heeft een voeding van 120 V 60 Hz nodig.

HET APPARAAT MOET GEAARD ZIJN.
