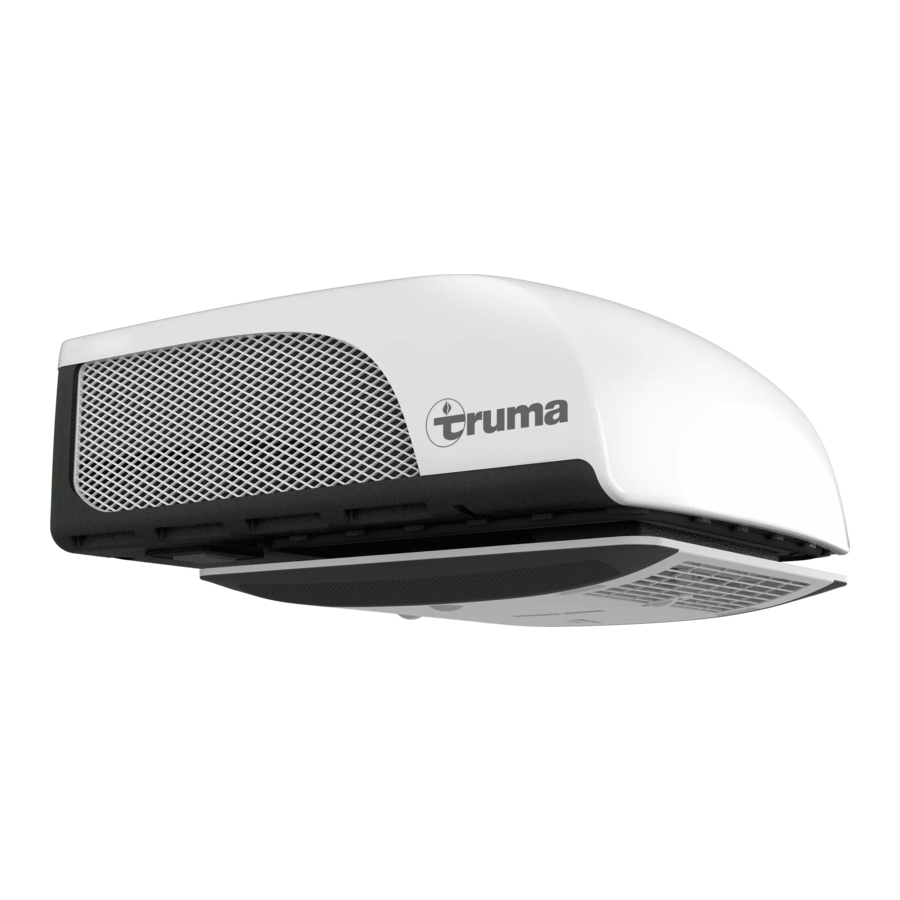

Truma Aventa compact, Aventa compact plus handleiding

Gebruikte symbolen

	Het apparaat mag alleen door een deskundige worden geïnstalleerd en gerepareerd.
	Symbool geeft mogelijke gevaren aan.
	Opmerking met informatie en tips.

Het apparaat is niet toegankelijk voor het algemene publiek.

Bedieningsinstructies

De symbolen die op het display worden weergegeven, worden zichtbaar afhankelijk van de instelling.

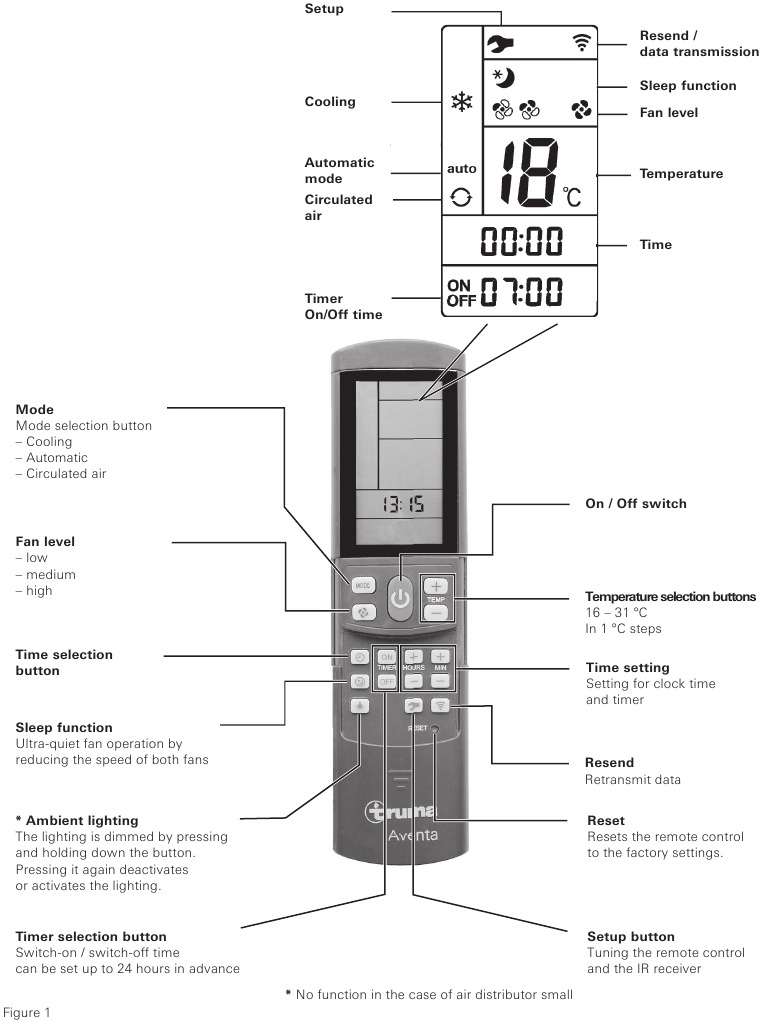

Afstandsbediening

Opstarten

Controleer voordat u inschakelt of de camping voldoende stroomvoorziening heeft (230 V).
Om te voorkomen dat de stroomkabel van het recreatievoertuig oververhit raakt (minimale doorsnede 3 x 2,5 mm²), moet de kabelhaspel volledig worden afgewikkeld.
De afstandsbediening moet altijd op de infraroodontvanger gericht zijn om de afzonderlijke schakelcommando's uit te voeren.
Voordat u voor de eerste keer inschakelt, moet de afstandsbediening op de IR-ontvanger worden afgestemd.

• Plaats batterijen (let op de polariteit).
• Instelsymbool knippert (als het symbool niet knippert, voer dan een reset uit).
• Richt de afstandsbediening op de IR-ontvanger.
• Druk op de Setup (Instellen) button en houd deze ingedrukt.
• Wanneer de rode LED op de IR-ontvanger begint te knipperen, laat u de Setup (Instellen) button los.

De afstandsbediening is afgestemd op de IR-ontvanger, het Setup (Instellen) symbool gaat uit en het aircosysteem start in de recirculatiemodus, op een laag ventilatieniveau en zonder dat er een timer is ingesteld.

Inschakelen

Schakel het aircosysteem in met de "On/Off switch" (Aan/uit-schakelaar) van de afstandsbediening. De laatst geselecteerde instellingen worden overgenomen.
De recirculatieluchtventilator draait na het inschakelen. De compressor schakelt zichzelf na maximaal 3 minuten in en de blauwe LED knippert.

Temperatuur

Gebruik indien nodig de "Temperature selection buttons" (Temperatuur selectieknoppen) om de gewenste kamertemperatuur in te stellen met "+" en "–".

Modus

Selecteer de gewenste bedrijfsmodus door een of meerdere keren op de "MODE" button te drukken.

• Koelen
• Automatisch
• Gecirculeerde lucht

Wanneer de kamertemperatuur die met de afstandsbediening is geselecteerd in cooling mode (koelmodus) is bereikt, schakelt de compressor uit en de blauwe LED in de IR-ontvanger gaat uit. De recirculatieluchtventilator blijft draaien om voor ventilatie te zorgen. Als de kamertemperatuurinstelling wordt overschreden, schakelt het apparaat automatisch terug naar de koelmodus.
Als de luchtvochtigheid in het voertuig aan het begin van de koelprocedure extreem hoog is, kan er vocht ontstaan aan de onderkant van de luchtverdeler. De deuren en ramen moeten daarom gesloten worden gehouden en het hoogste ventilatieniveau moet worden geselecteerd.
In de automatic mode (automatische modus) wordt het ventilatieniveau automatisch geselecteerd afhankelijk van de kamertemperatuur.
In de circulated air mode (recirculatieluchtmodus) wordt de binnenlucht gerecirculeerd en schoongemaakt door de filters/panelen. Er branden geen LED's in de IR-ontvanger.

Ventilator

Selecteer het gewenste ventilatieniveau door een of meerdere keren op de "Fan level" (Ventilatieniveau) button te drukken.
Fan level (Ventilatieniveau) (niet functioneel in de automatische modus):

• laag
• midden
• hoog

Slaapfunctie

In de "Sleep function" (Slaapfunctie) werken de interne en externe ventilatoren op een lage snelheid en zijn ze daarom extreem stil.

Uitschakelen

Om uit te schakelen, drukt u op de "On/Off switch" (Aan/uit-schakelaar) op de afstandsbediening. De afstandsbediening en het apparaat worden uitgeschakeld.
* Het licht kan nog steeds in- en uitgeschakeld worden met de "Ambient lighting" (Sfeerverlichting) button.
* Geen functie bij kleine luchtverdeler
De blauwe LED knippert wanneer het aircosysteem weer wordt ingeschakeld. De recirculatieluchtventilator draait en de compressor schakelt na maximaal 3 minuten in.

Tijd

Druk op de "Time selection button" (Tijdselectieknop) en stel de huidige tijd in met de "Time setting" (Tijdsinstelling) buttons.
De tijd wordt altijd op het display weergegeven (uitzondering met AAN/UIT-timer).
De tijd moet opnieuw worden ingesteld na het vervangen van de batterijen of na een zomertijdverandering.

Timer AAN/UIT

De AAN/UIT-tijd van het aircosysteem kan van tevoren worden ingesteld voor minimaal 15 minuten tot maximaal 24 uur, te beginnen vanaf de huidige tijd, met behulp van de geïntegreerde timer.
Het apparaat moet met de afstandsbediening worden ingeschakeld om het te programmeren.
Stel de gewenste bedrijfsmodus en kamertemperatuur in.
Selecteer vervolgens TIMER ON (TIMER AAN) of TIMER OFF (TIMER UIT) met de "TIMER selection buttons" (TIMER selectieknoppen). Stel de gewenste AAN/UIT-tijd in met de "Time setting" (Tijdsinstelling) buttons (15 minuten tot 24 uur) en bevestig met TIMER ON (TIMER AAN) of TIMER OFF (TIMER UIT).
Door nogmaals op de betreffende timerknop te drukken, wordt de timerfunctie gedeactiveerd.

* Ambient lighting

Ongeacht of het aircosysteem in werking is, kan de verlichting in de luchtverdeler worden in- of uitgeschakeld door op de "Ambient lighting" (Sfeerverlichting) button te drukken. De verlichting wordt gedimd door de "Ambient lighting" (Sfeerverlichting) button ingedrukt te houden. De vorige instelling wordt geactiveerd wanneer deze weer wordt ingeschakeld.
* Geen functie bij kleine luchtverdeler

Reset

Reset de instellingen van de afstandsbediening naar de fabrieksinstellingen wanneer deze bijvoorbeeld met een balpen wordt ingedrukt. Het instelsymbool knippert.

Opnieuw verzenden

De vorige instellingen worden opnieuw verzonden.

Instellen

Stem de afstandsbediening af op het aircosysteem dat bediend gaat worden.

IR-ontvanger en handmatig aan/uit

Er is een extra drukknop op de IR-ontvanger (m), waarmee het apparaat ook zonder de afstandsbediening kan worden in- en uitgeschakeld (bijv. met een balpen).
Als het apparaat met deze drukknop wordt ingeschakeld, wordt het systeem automatisch teruggezet naar de fabrieksinstellingen (automatische modus, 22°C).

IR-ontvanger/functie-display

LED 1 blauw – brandt – (koelmodus)
LED 1 blauw – knippert – (koelmodus compressorstart)
LED 2 rood – knippert – (gegevensoverdracht bezig)
LED 2 rood – brandt – (storing)
LED 1 en LED 2 branden (230 V onderbroken , compressor schakelt uit)

Rode LED brandt

Het apparaat geeft een storing aan. Schakel het apparaat uit, wacht even en schakel het weer in. Als het rode lampje blijft branden, neem dan contact op met Truma Service.

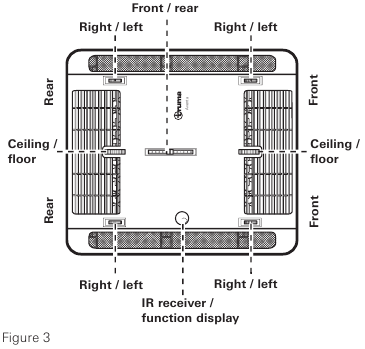

Luchtverdeling

Rechts/links
Er zijn twee individueel instelbare luchtuitlaten aan de voor- en achterkant.

Voor/achter
De luchtstroom kan worden gemeten tussen de voor- en achterkant van het voertuig.

Plafond/vloer
De luchtstroom kan van het plafond naar de vloer worden geleid.

Batterij vervangen van de IR-afstandsbediening

Gebruik alleen microbatterijen die niet lekken, type LR 3, AM4, AAA, MN 2400 (1,5 V).
Het batterijvak bevindt zich aan de achterkant van de afstandsbediening.
Let er bij het plaatsen van nieuwe batterijen op dat de plus/min-polen correct zijn aangesloten.

Lege, gebruikte batterijen kunnen lekken en de afstandsbediening beschadigen! Verwijder de batterijen als de afstandsbediening lange tijd niet wordt gebruikt.
Er wordt geen garantie gegeven op schade veroorzaakt door lekkende batterijen.

Onderhoud

Onderhoud, reparaties en reiniging mogen niet door kinderen worden uitgevoerd.
Voer filtervervangingen uit afhankelijk van de hoeveelheid gebruik, maar minimaal elke 12 maanden.
Verwijder op de kleine luchtverdeler de panelen en maak ze schoon onder helder/lauw water.
Gebruik het aircosysteem nooit zonder filter/panelen. Dit kan leiden tot vermogensverlies. Houd de luchtinlaten/-uitlaten en de condensvallen op het dak te allen tijde vrij van obstakels zoals bladeren. Het aircosysteem mag alleen worden gereinigd met een zachte, vochtige doek.

Accessoires

Aventa luchtfilterset, 2 stuks
voor luchtverdeler, niet voor luchtverdeler small
(Art.nr. 40091-16800)

Truma CP plus
Truma CP plus digitaal bedieningspaneel met automatische klimaatregeling voor de iNet-compatibele Truma-verwarmingen Combi en Truma-klimaatregelingssystemen Aventa eco, Aventa comfort (vanaf serienummer 24084022 – 04/2013), Saphir comfort RC en Saphir compact (vanaf serienummer 23091001 – 04/2012)

• De automatische klimaatregelingsfunctie regelt automatisch de verwarming en het klimaatregelingssysteem tot de gewenste temperatuur in het voertuig is bereikt.
• Kan worden uitgebreid met de Truma iNet Box. Hiermee kunnen alle TIN-busgeschikte Truma-apparaten ook via de Truma App worden bediend

Truma iNet Box
De Truma iNet Box voor eenvoudige netwerkverbinding en bediening van Truma-apparaten met een smartphone of tablet-computer via de app.

• Eenvoudige installatie en inbedrijfstelling via de Truma App
• Kan worden uitgebreid met de updatefunctie, die ervoor zorgt dat deze altijd up-to-date is

Probleemoplossing

Als deze acties het probleem niet verhelpen, neem dan contact op met Truma Service.

Technische gegevens

Vastgesteld op basis van EN 14511 of Truma testvoorwaarden

Stroomvoorziening
230 V – 240 V ~, 50 Hz
Stroomverbruik
Aventa compact: 2,8 A
Aventa compact plus: 4,4 A
Aanloopstroom
Aventa compact: 20 A (150 ms)
Aventa compact plus: 28 A (150 ms)
Apparaatzekering (230 V)
Aventa compact: T 5 A H (traag)
Aventa compact plus: T 6,3 A H (traag)
Koelvermogen
Aventa compact: 1,7 kW (T35 / T35)
Aventa compact plus: 2,2 kW (T35 / T35)
Luchtvolumestroom
Aventa compact: max. 370 m³/h
Aventa compact plus: max. 400 m³/h
Gebruikslimieten
+16°C tot 40°C
Maximale hoek tijdens bedrijf
8 %
Gewicht
inclusief installatiematerialen
Aventa compact: 27,5 kg
Aventa compact plus: 29,5 kg
Afmetingen (B x H x D)
Extern: 560 x 265 x 785 mm
Intern: 523 x 46 x 670 mm (luchtverdeler)
Intern: 496 x 46 x 556 mm (luchtverdeler small)
Koelmiddel
Aventa compact: R 407C/0,38 kg
Aventa compact plus: R 407C/0,47 kg
Bevat gefluoreerde broeikasgassen die onder het Kyoto-protocol vallen. Hermetisch afgesloten.
Global Warming Potential (GWP)
1774
CO2-equivalent
Aventa compact: 638,6 kg
Aventa compact plus: 833,3 kg
Onder voorbehoud van technische wijzigingen.

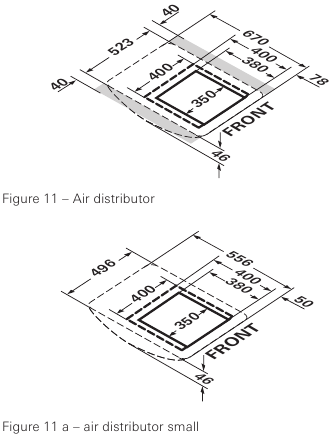

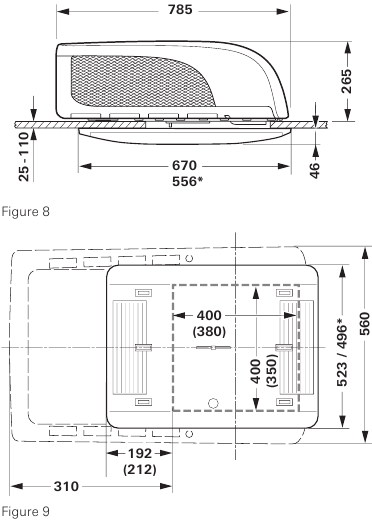

Inbouwafmetingen (in mm)

* luchtverdeler small

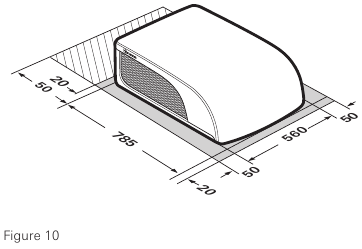

Vrije ruimte rondom de airconditioning

De vrije ruimte rondom de externe unit moet 20 mm aan de voorkant en 50 mm aan de zijkant zijn. Aan de achterkant moet minstens 20 mm vrije ruimte worden gelaten. Truma adviseert een vrije ruimte van 50 mm zodat de uitlaatlucht vrij kan wegblazen.

De vrije ruimte rondom de luchtverdeler moet ervoor zorgen dat de lucht zonder obstakels kan wegblazen. De zijdelingse vrije ruimte moet minstens 40 mm zijn (niet in het geval van de luchtverdeler small). Er moet rekening worden gehouden met het zwenkbereik van kleppen en deuren.

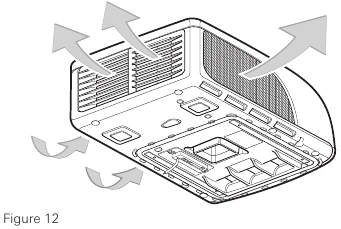

Luchtinlaten/-uitlaten

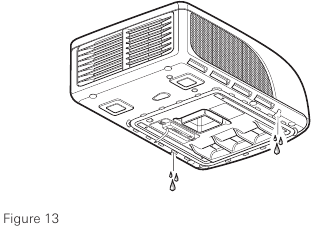

Condenswaterafvoeren

Het condenswater wordt via het dak van het voertuig afgevoerd.

Onder voorbehoud van technische wijzigingen.

Veiligheidsinstructies

Alleen bevoegde en opgeleide personen (experts) mogen het Truma-product installeren, repareren of de functie ervan controleren in overeenstemming met de installatie- en bedieningsinstructies en de momenteel geldende technische voorschriften. Experts zijn personen die, op basis van hun specialistische instructie en training, hun kennis en ervaring met Truma-producten en de relevante normen, het nodige werk naar behoren kunnen uitvoeren en potentiële gevaren kunnen identificeren.
Het apparaat moet worden geïnstalleerd in overeenstemming met de nationale installatievoorschriften.
Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde fysieke, zintuiglijke of mentale vermogens of met een gebrek aan ervaring en kennis, alleen als ze onder toezicht staan of zijn geïnstrueerd over het veilige gebruik van het apparaat en de bijbehorende risico's begrijpen.
Kinderen mogen niet met het apparaat spelen.
Om transportschade te voorkomen, mag het apparaat alleen worden verzonden als het Truma Service Centre vooraf is geraadpleegd.
Bij transport op aanhangers met verlaagde dissel moeten de openingen aan de achterkant van het airconditioningsysteem worden afgeplakt om te voorkomen dat er water binnendringt.
De stroomtoevoer moet van het elektriciteitsnet worden losgekoppeld (alle polen) voordat de behuizing wordt geopend.
De apparaatzekeringen en aansluitkabels mogen alleen door experts worden vervangen.
De apparaatzekering bevindt zich op de elektronische regeleenheid in het apparaat en moet altijd worden vervangen door een identieke zekering.
Alleen originele Truma-onderdelen, reserveonderdelen en accessoires mogen worden gebruikt.
In het bijzonder vervallen de garantie- en garantieclaims en leiden tot vrijstelling van aansprakelijkheidsclaims als gevolg van:

• Wijzigingen aan het apparaat (inclusief accessoires),
• Het gebruik van andere vervangings- en accessoireonderdelen dan originele Truma-onderdelen,
• Het niet opvolgen van de installatie- en bedieningsinstructies.

De bedieningstoestemming van het apparaat en bijgevolg ook de bedieningstoestemming van het voertuig in sommige landen, komen ook te vervallen.
Het koelmiddelcircuit bevat R 407C-koelmiddel en mag alleen in de fabriek worden geopend.
De luchtinlaten/-uitlaten bij de externe eenheid en de luchtverdeler mogen in geen geval worden geblokkeerd. Dit is essentieel om ervoor te zorgen dat uw apparaat correct werkt.
Om schade aan het apparaat te voorkomen, mag het niet continu worden gebruikt bij een helling van meer dan 8%.
Gebruik het apparaat niet langdurig in de koelmodus met het voertuig onder een hoek, omdat de condensatie die wordt geproduceerd mogelijk niet kan weglopen en onder ongunstige omstandigheden in het voertuig kan binnendringen.
Om ervoor te zorgen dat de apparatuur perfect werkt en om schade te voorkomen, mogen alleen stroombronnen met een puur sinusoïdale golfvorm (bijv. generator) en zonder spanningspieken worden gebruikt.
Gebruik van het airconditioningsysteem is alleen toegestaan op een primaire spanningsbron.
Wanneer het voertuig wordt gereinigd, moet ervoor worden gezorgd dat er geen water in het apparaat komt bij het spuiten met bijvoorbeeld een hogedrukreiniger (spuit niet rechtstreeks in de openingen van het apparaat).
Hete reinigers en stoomreinigers mogen niet worden gebruikt.
De condenswaterafvoeren moeten tijdens het gebruik te allen tijde vrij zijn.

Opmerkingen over het gebruik van airconditioningsystemen
U moet nog steeds controleren of de camping voldoende is afgezekerd voordat u de apparatuur start:
Aventa compact: min. 4 A
Aventa compact plus: min. 6 A
Parkeer het voertuig indien mogelijk in de schaduw.
Verduistering met jaloezieën vermindert de hoeveelheid warmte-isolatie.
Reinig uw dak regelmatig (een vuil dak warmt meer op dan een schoon dak).
Het voertuig moet goed worden geventileerd voordat de apparatuur wordt gestart om opgehoopte warme lucht uit het voertuig te verwijderen.
Om een gezond binnenklimaat te verkrijgen, mag het verschil tussen de binnen- en buitentemperatuur niet te groot zijn. De gerecirculeerde lucht wordt tijdens het gebruik gereinigd en ontvochtigd. Een aangenaam binnenklimaat wordt geproduceerd door het drogen van de vochtige lucht, zelfs bij kleine temperatuurverschillen.
Houd alle deuren en ramen gesloten in de koelmodus, zodat er geen condens op de luchtverdeler ontstaat.
Voor snellere koeling:

• Zet het ventilatieniveau op hoog,
• Zet de luchtverdeling voor/achter op de middelste positie,
• Zet de luchtverdeling vloer/plafond op het plafond.

De afstandsbediening mag niet meer worden gebruikt bij het bedienen van het airconditioningsysteem in combinatie met het Truma CP plus-bedieningspaneel en/of een Truma iNet Box (App).
U kunt de Truma-app gebruiken voor afstandsbediening.
