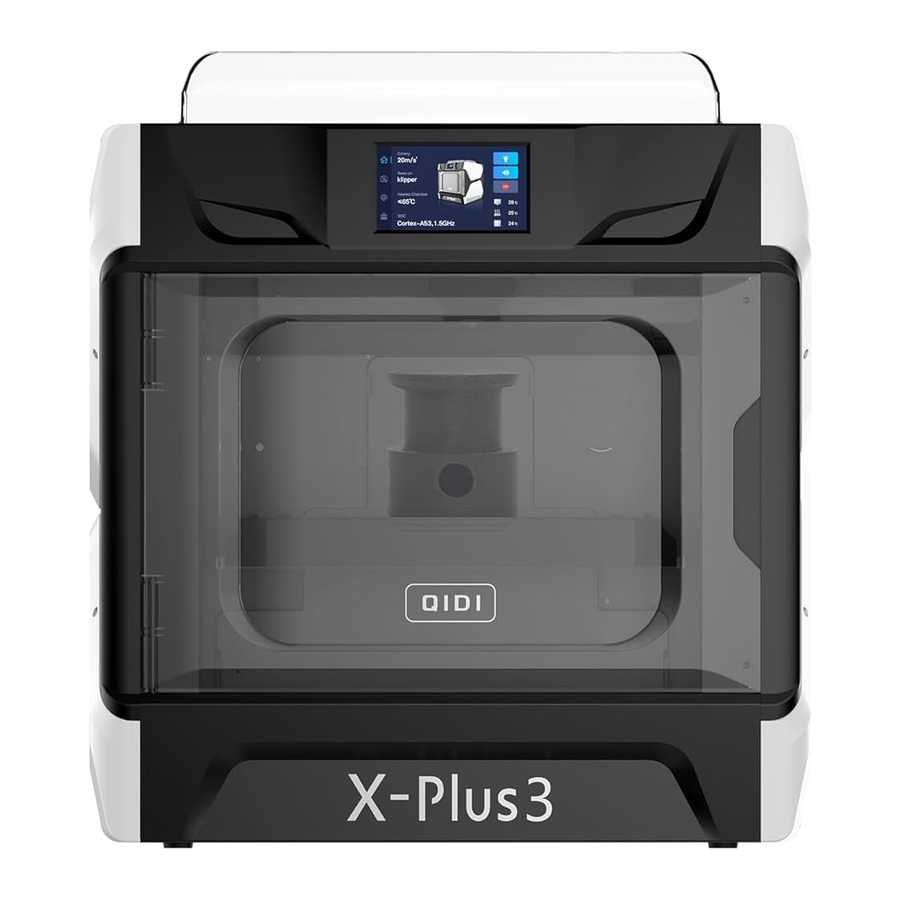

QIDI X-PLUS 3 Handleiding

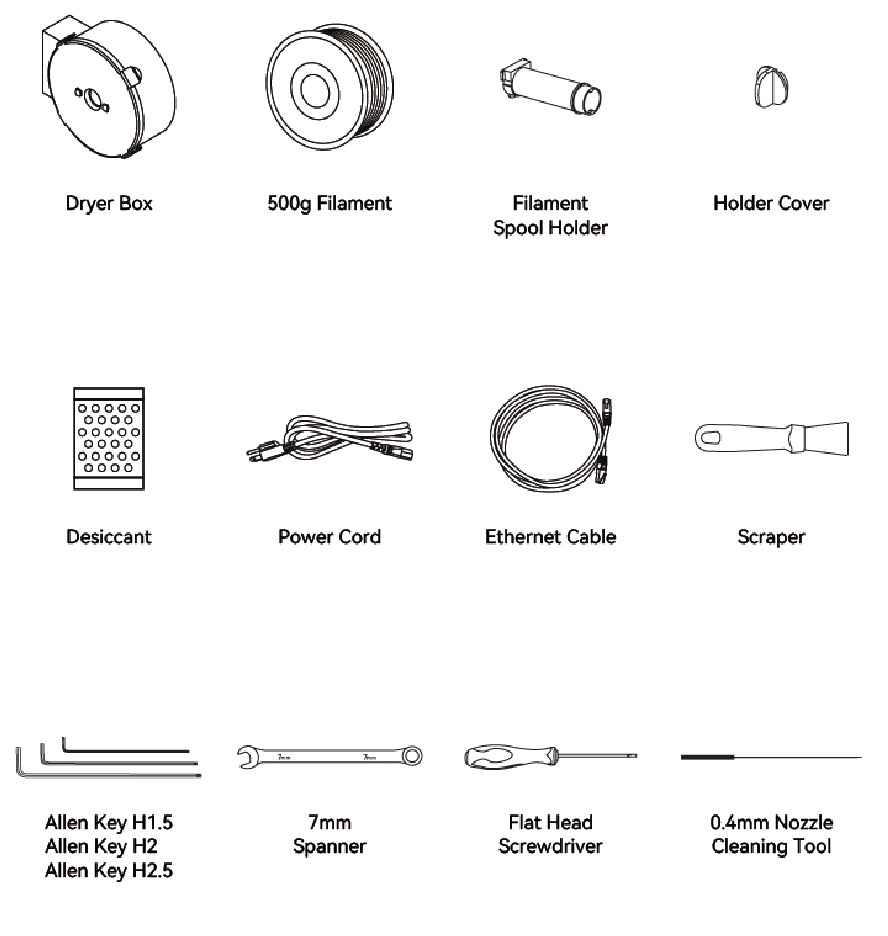

Accessoires

Opstarten

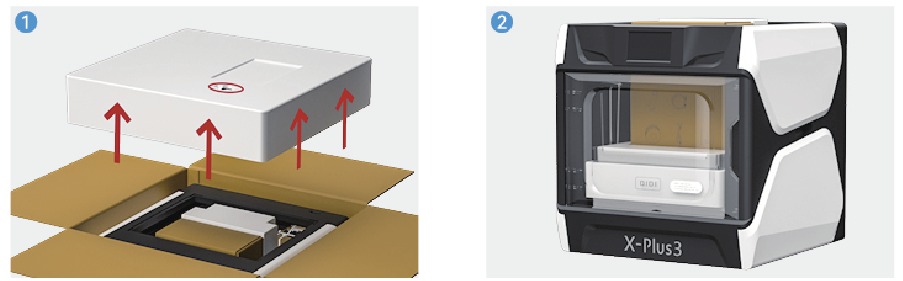

Haal het bovenste EPS-schuim en de USB-stick eruit en til de printer uit de doos.

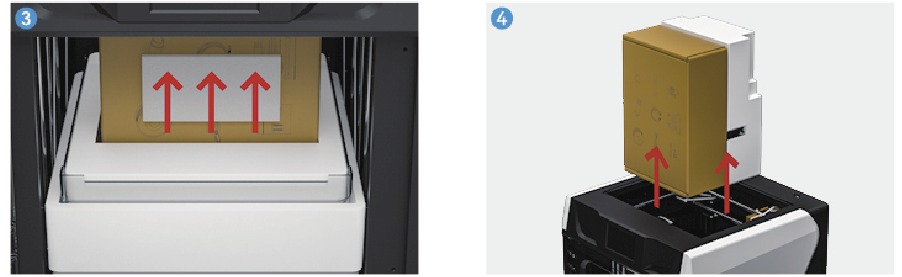

Verwijder het verpakkingsschuim dat de accessoireset en de droogbox bevestigt en haal vervolgens de accessoireset en de droogbox van bovenaf eruit.

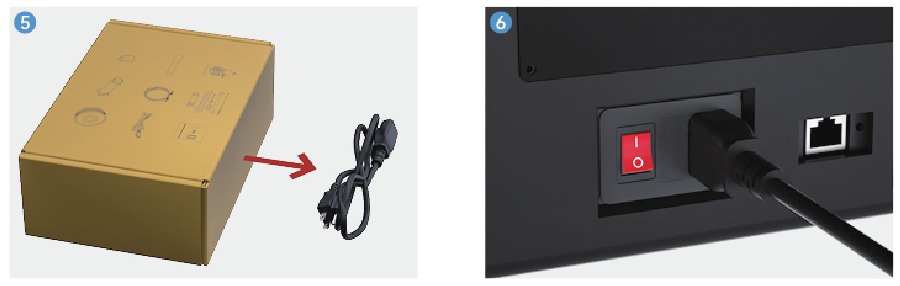

Haal het netsnoer uit de accessoirebox en steek het in de printer. Schakel de printer in en volg de instructies op het scherm om het uitpakproces, de kalibratie, enz. te voltooien.

Controleer voordat u begint of de spanningsinstelling van de voeding overeenkomt met de spanningswaarde van uw regio/land.

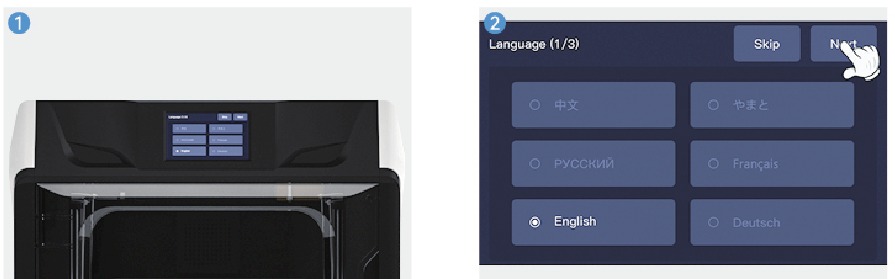

Taal

Selecteer de gewenste taal en klik op de volgende stap.

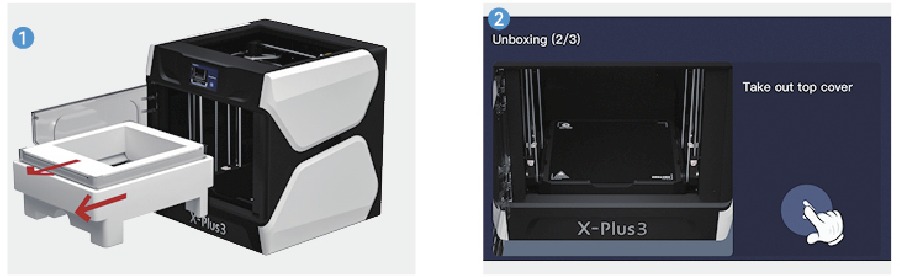

Uitpakken

Volg de instructies op het scherm, verwijder de bovenklep van de machine en klik op de volgende stap.

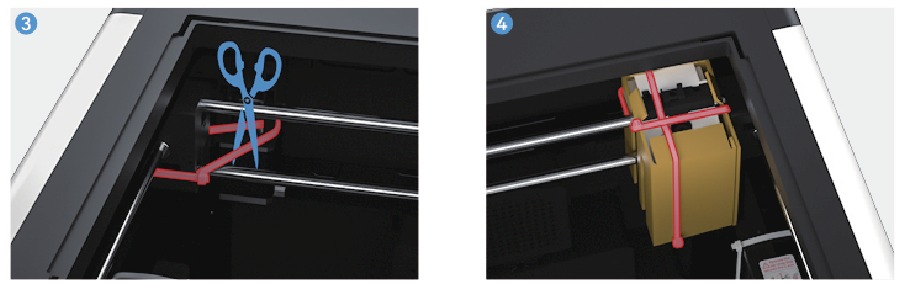

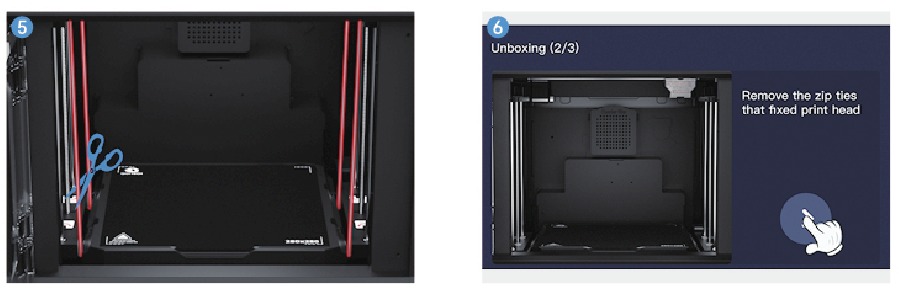

Volg de instructies op het scherm om de banden te verwijderen waarmee de extruder en de X-as zijn vastgemaakt en gooi het karton weg.

Verwijder de vier banden die het platform vastzetten en ga verder met de volgende stap.

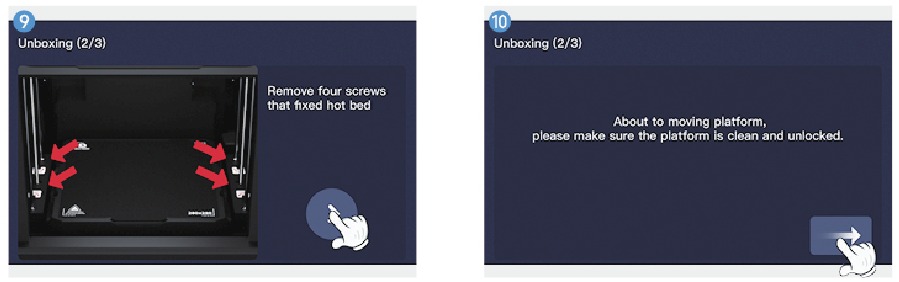

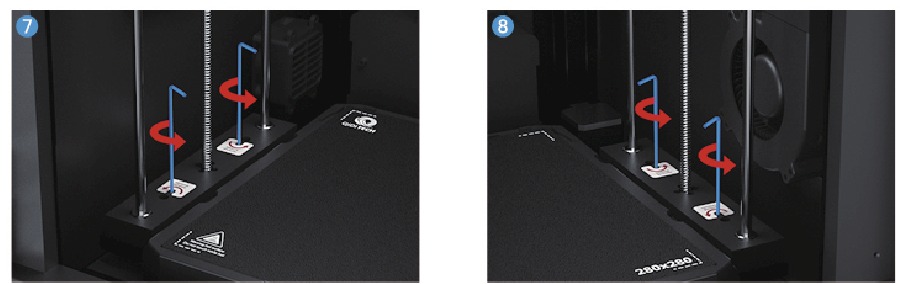

Volg de instructies op het scherm om de vier schroeven te verwijderen waarmee het printplatform op zijn plaats wordt gehouden.

Klik op "Next" (Volgende). Zorg ervoor dat het printbed is ontgrendeld en vrij is van vuil voordat u verdergaat.

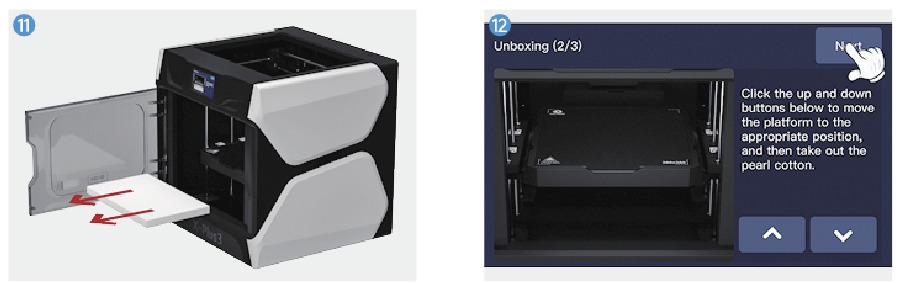

Volg de instructies op het scherm om het schuim onder het printplatform te verwijderen en klik op "Next" (Volgende).

Filament laden

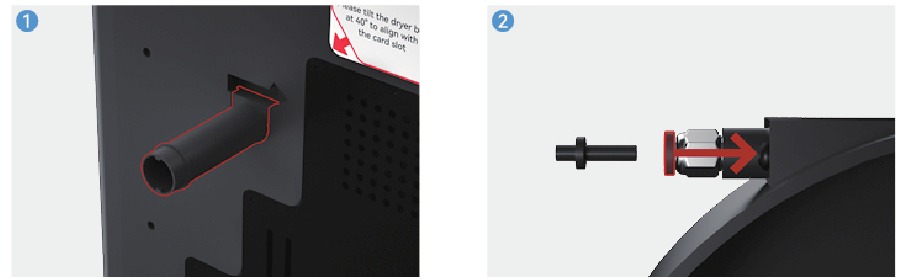

Haal de filamentsteunbalk en de steunafdekking uit de accessoirebox en installeer de steunbalk op de machine volgens de sticker op de achterkant van de machine. Haal de droogbox uit het schuim van de accessoirebox, druk eerst op de plastic interface op de connector en trek vervolgens de stekker eruit.

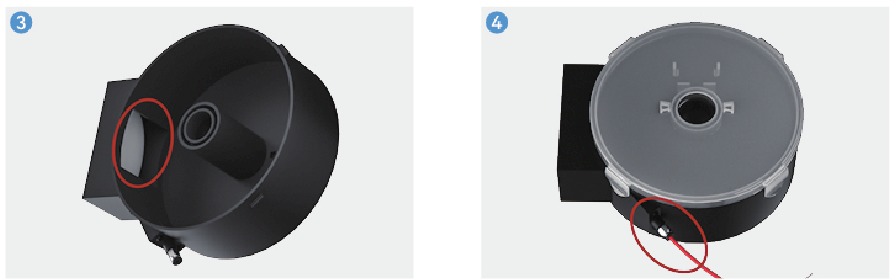

Plaats het droogmiddel in de droogbox, plaats vervolgens het filament en sluit het deksel.
Opmerking: Voordat u het filament plaatst, moet u eerst het ene uiteinde van het filament door de connector op de droogbox halen.

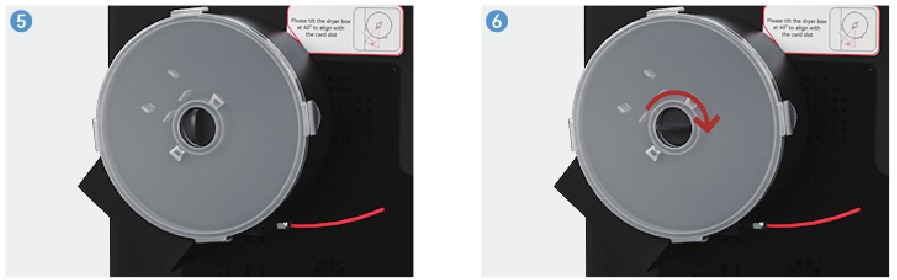

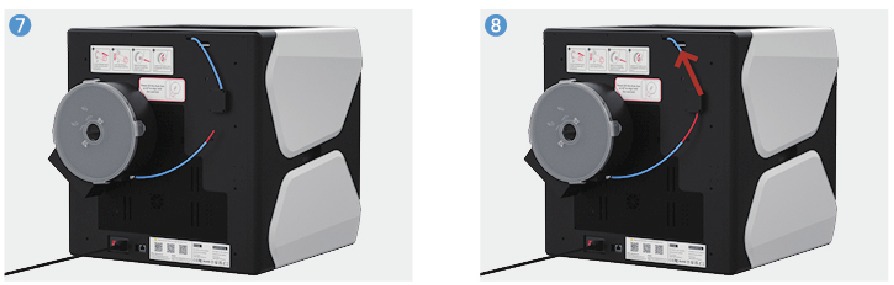

Plaats de droogbox op de filamentsteun. Plaats het deksel en draai het op zijn plaats.
Opmerking: De droogbox moet worden aangepast aan de gleuf op de printer voordat deze volledig kan worden geplaatst.

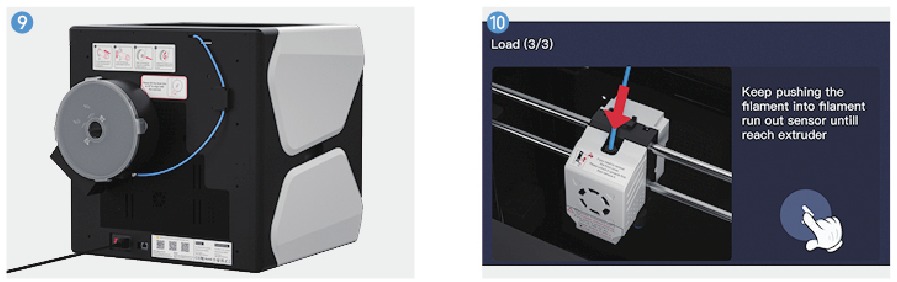

Installeer de PTFE-slang op de connector van de droogbox. Volg de aanwijzingen op het scherm en steek het filament van de filamentdetectie in de extruder.

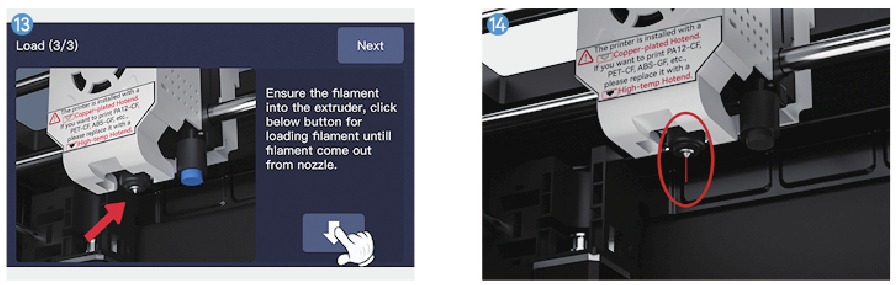

Zorg ervoor dat de filamenten in de extruder zijn geplaatst en installeer vervolgens de PTFE-slang op de droogbox naar de filamentdetectie. Klik op Next (Volgende).

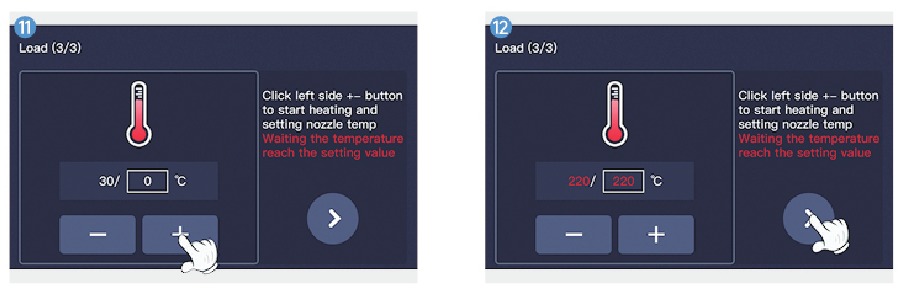

Voer de printtemperatuur in voor het filament en druk op de Heat (Verwarmen) button. Laat de temperatuur de vooraf ingestelde waarde bereiken en ga verder met de volgende stap.

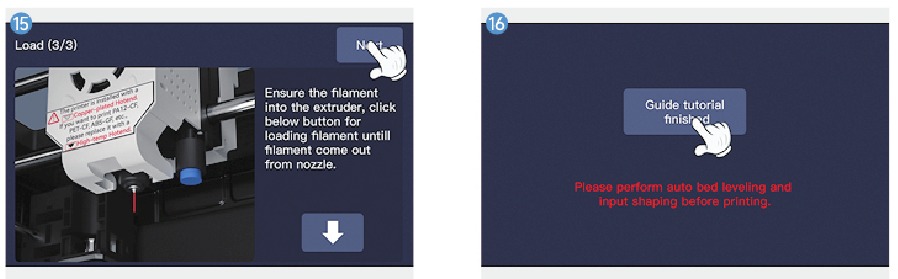

Klik op de downwards (naar beneden) button en laat het filament uit de nozzle komen. Opmerking: Als er geen filamentstroom is, zelfs niet na meerdere pogingen, controleer dan of het filament goed in de printkop komt

Klik op "Next" (Volgende) en voltooi de startgids.

Eerste keer printen

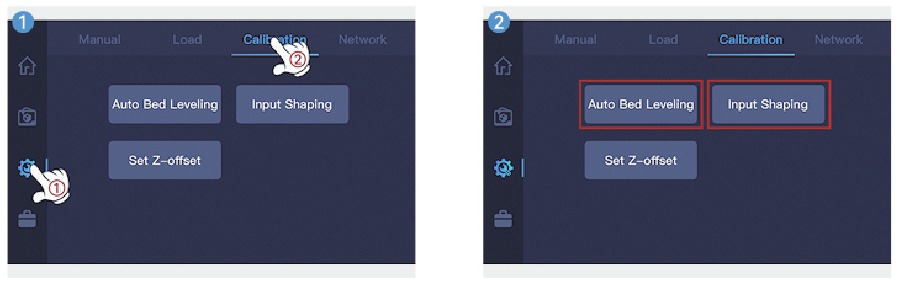

Voer automatische bed leveling en input shaping uit voor de eerste print om het printen beter te maken.
Opmerking: Zorg er voor elke bewerking voor dat de PEI build plate op het printplatform staat.

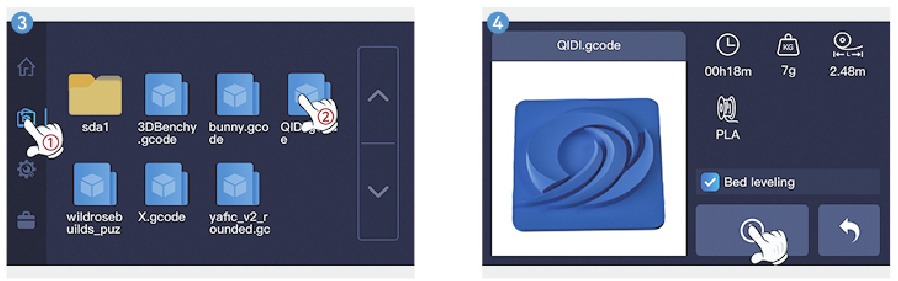

Kies een vooraf ingesteld model en print het. Opmerking: Ingebouwde modellen gebruiken standaard PLA Rapido-filament. Nadat de U-schijf in de machine is geplaatst, worden de U-schijfbestanden weergegeven in de sda1-map.

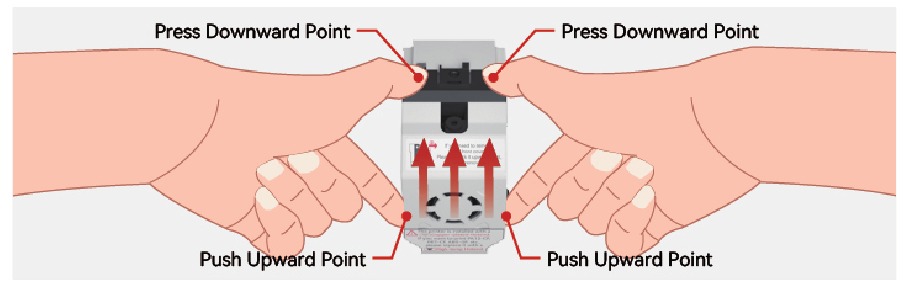

De voorklep van de printkop verwijderen

Duw voorzichtig omhoog om de voorklep te ontgrendelen en verwijder deze vervolgens.

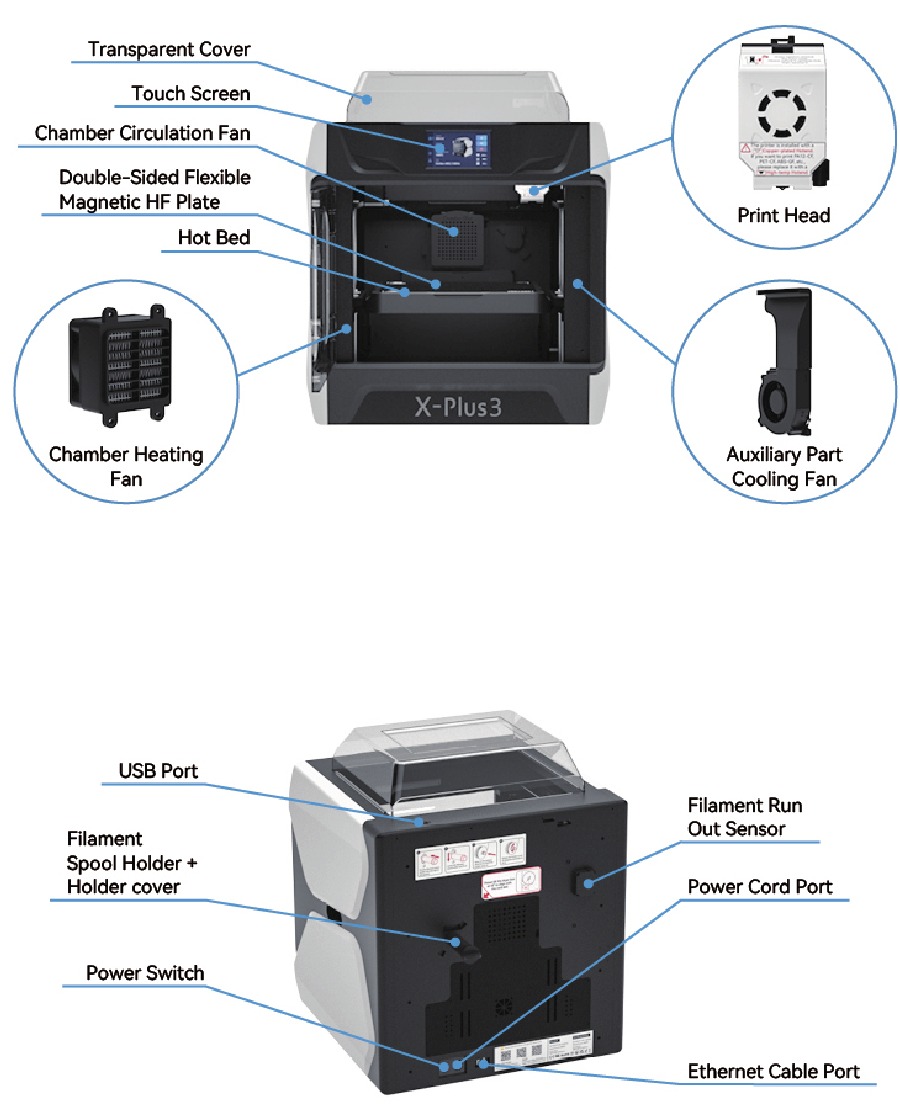

Introductie van de printer

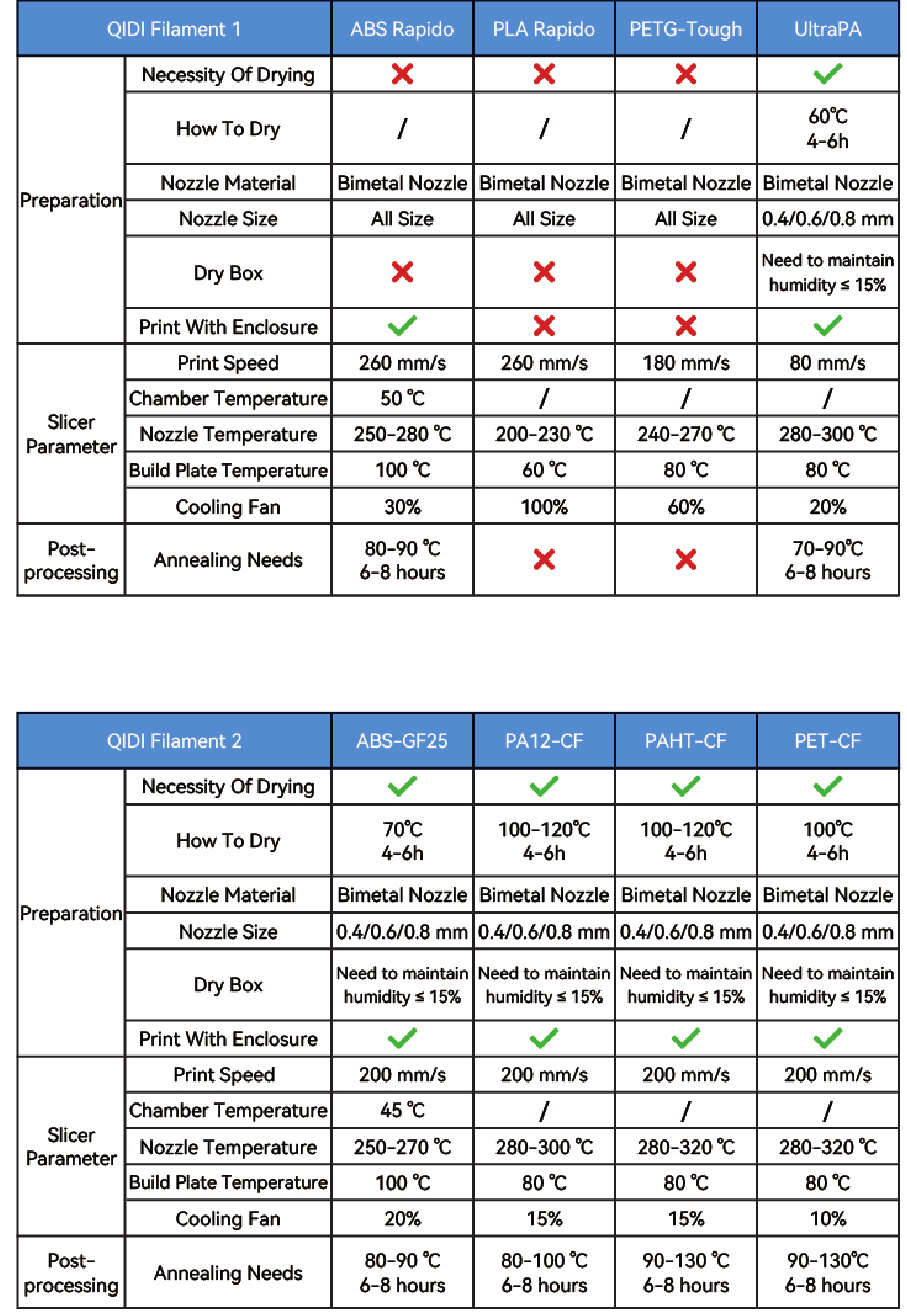

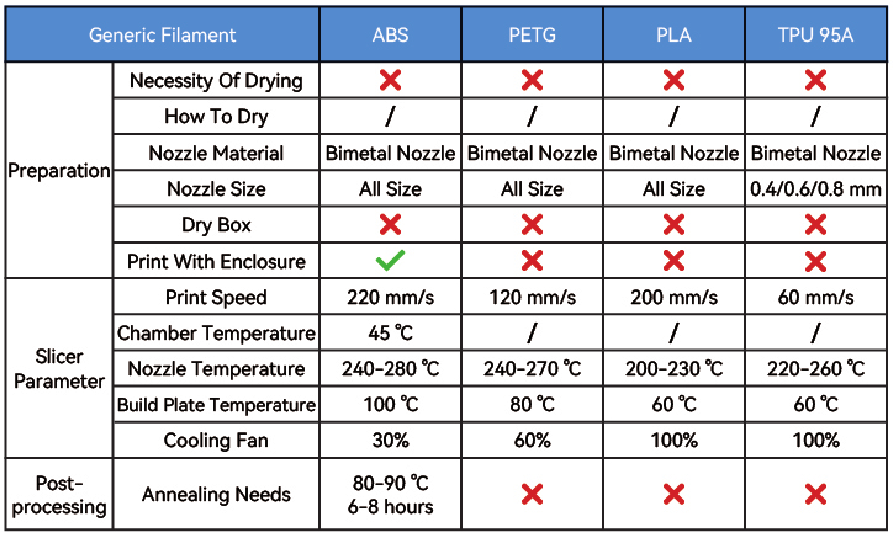

Filamentgids voor beginners

Tips

1. Sommige andere merken ABS-filamenten zijn minder hittebestendig en het wordt aanbevolen om de kamertemperatuur niet hoger in te stellen dan 55 graden Celsius. Anders kunnen de filamenten van tevoren zacht worden en verstopping veroorzaken.
2. Als de filamenten niet aan het printplatform blijven plakken:
   1. Controleer of de nozzle ver van de printplaat verwijderd is, u kunt het platform naar boven bijstellen met de Zoffset adjusting (Z-offset aanpassings-) functie.
   2. Vanwege de verschillende omgevingstemperaturen in verschillende regio's, kan de temperatuur van het verwarmingsbed op de juiste manier worden verhoogd om de hechting van de filamenten te verhogen.
   3. Als dit alles niet werkt, neem dan contact op met de klantenservice voor hulp.

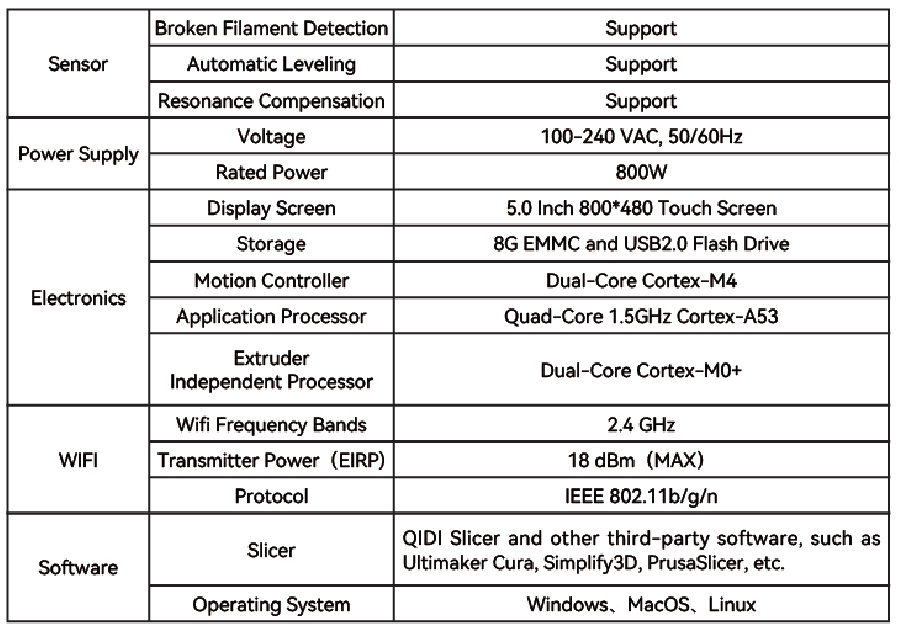

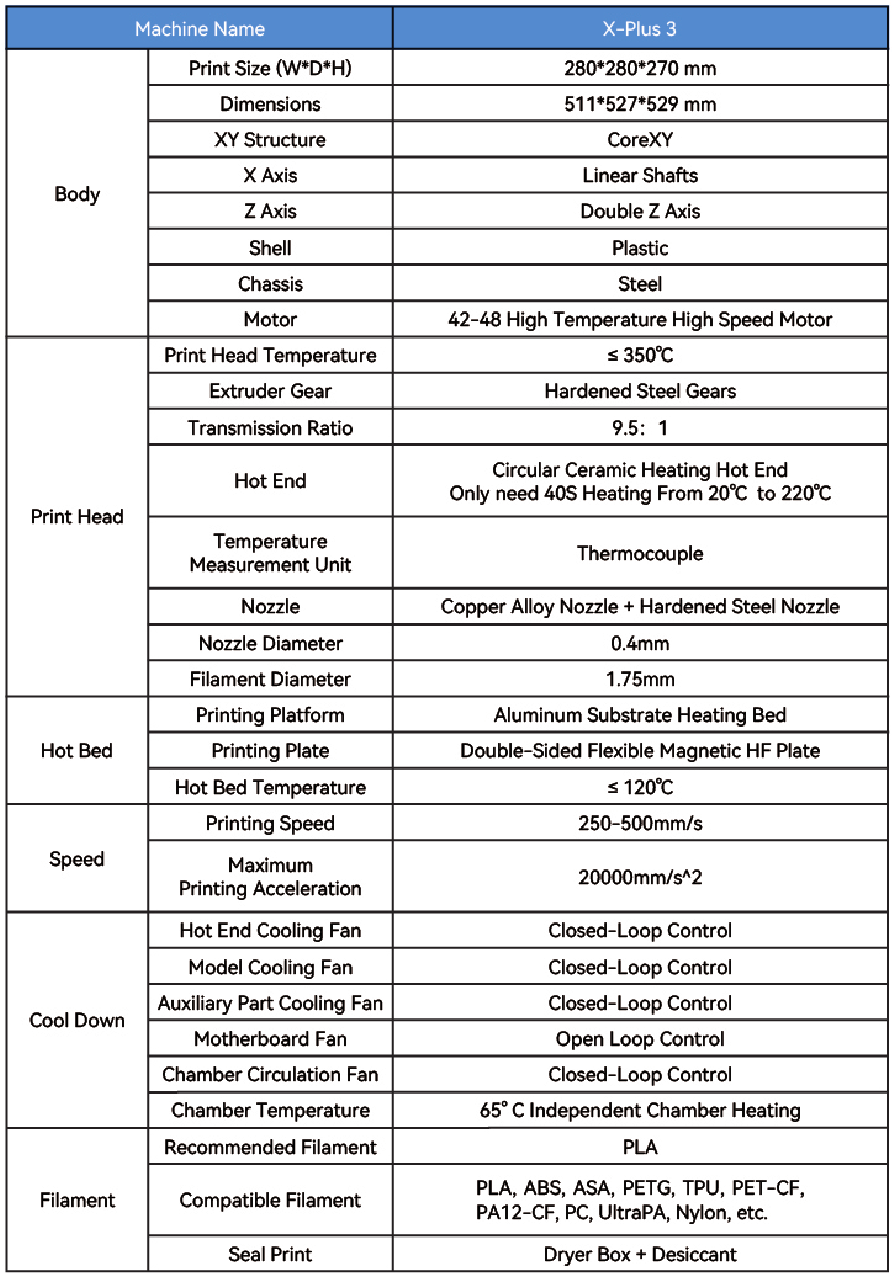

Specificaties

Opmerking: Aangezien de eerste laag meer wordt beïnvloed door de temperatuur van het hete bed, begint de kamerverwarmer standaard op de tweede laag te werken.

Facebook

Reddit

YouTube

Twitter

Bezoek de officiële Wiki van QIDI Tech voor meer tutorials over machinegebruik en onderhoud.
https://wiki.qidi3d.com/en/home

Gebruiksmelding

• Plaats de machine niet in ontvlambare en explosieve materialen of in de buurt van warmtebronnen, plaats de machine in een geventileerde, koele en stofvrije omgeving.
• Zorg ervoor dat de machine is uitgeschakeld (stekker uit het stopcontact) voordat u onderhoud of aanpassingen uitvoert.
• Volg voordat u de stroom aansluit de instructies voor het instellen van de stroomvoorziening om er zeker van te zijn dat de spanning correct is.
• Reik nooit in de QIDI printer terwijl deze in werking is.
• Kinderen moeten constant onder toezicht staan ​​wanneer ze QIDI producten gebruiken.
• De printer bevat snel bewegende onderdelen, dus pas op dat u uw handen niet beknelt.
• Er bestaat een potentieel risico op brandwonden: de printkoppen van de QIDI printers kunnen temperaturen bereiken van meer dan 300 °C, terwijl het hete bed temperaturen kan bereiken van meer dan 100 °C. Raak geen van deze onderdelen met uw blote handen aan.
• Plaats de printer niet in een trillende of andere onstabiele omgeving. Anders heeft het schudden van de machine invloed op de printkwaliteit.
• Gebruik na het printen de resttemperatuur van de printkop om de filament rond de nozzle tijdig schoon te maken met het speciale gereedschap. Raak geen van deze onderdelen met uw blote handen aan.
• Voer routineonderhoud uit voor uw product door de printerbehuizing schoon te maken met een droge doek wanneer deze is uitgeschakeld. Verwijder bovendien al het stof, gebonden printmaterialen of vreemde voorwerpen die zich op de optische as kunnen ophopen. Regelmatige smering is noodzakelijk voor de lineaire as en Z-asschroeven.
• Als de machine lange tijd in stand-by staat, trek dan de stekker van de QIDI producten uit het stopcontact.
• Als de machine lange tijd niet wordt gebruikt, let er dan op dat u de printer beschermt tegen stof en vocht.
• Er staan ​​handleidingen, slicersoftware en andere gerelateerde informatie op de USB-stick. (De informatie op de USB-stick is mogelijk niet de nieuwste. U kunt de nieuwste informatie verkrijgen door contact op te nemen met de After-sales Service die aan het einde is vermeld.)

Referenties

• Home | QIDI Tech

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download QIDI X-PLUS 3 Handleiding
