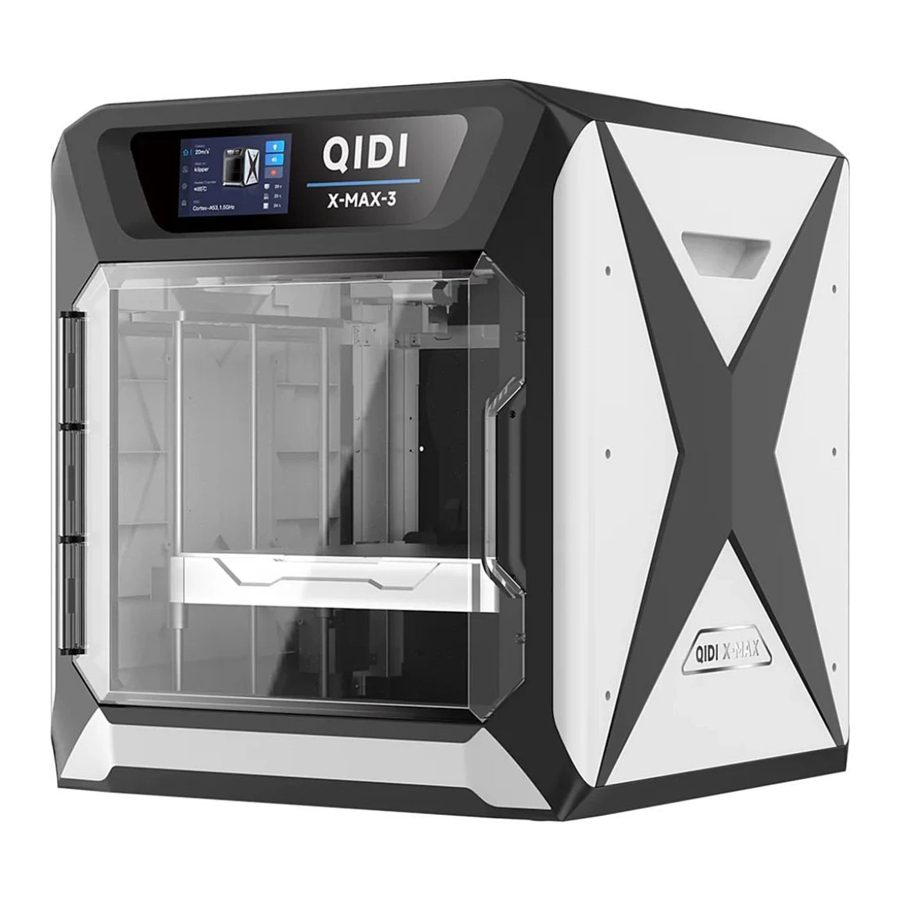

QIDI X-MAX 3, MAX3, USMAX3 handleiding

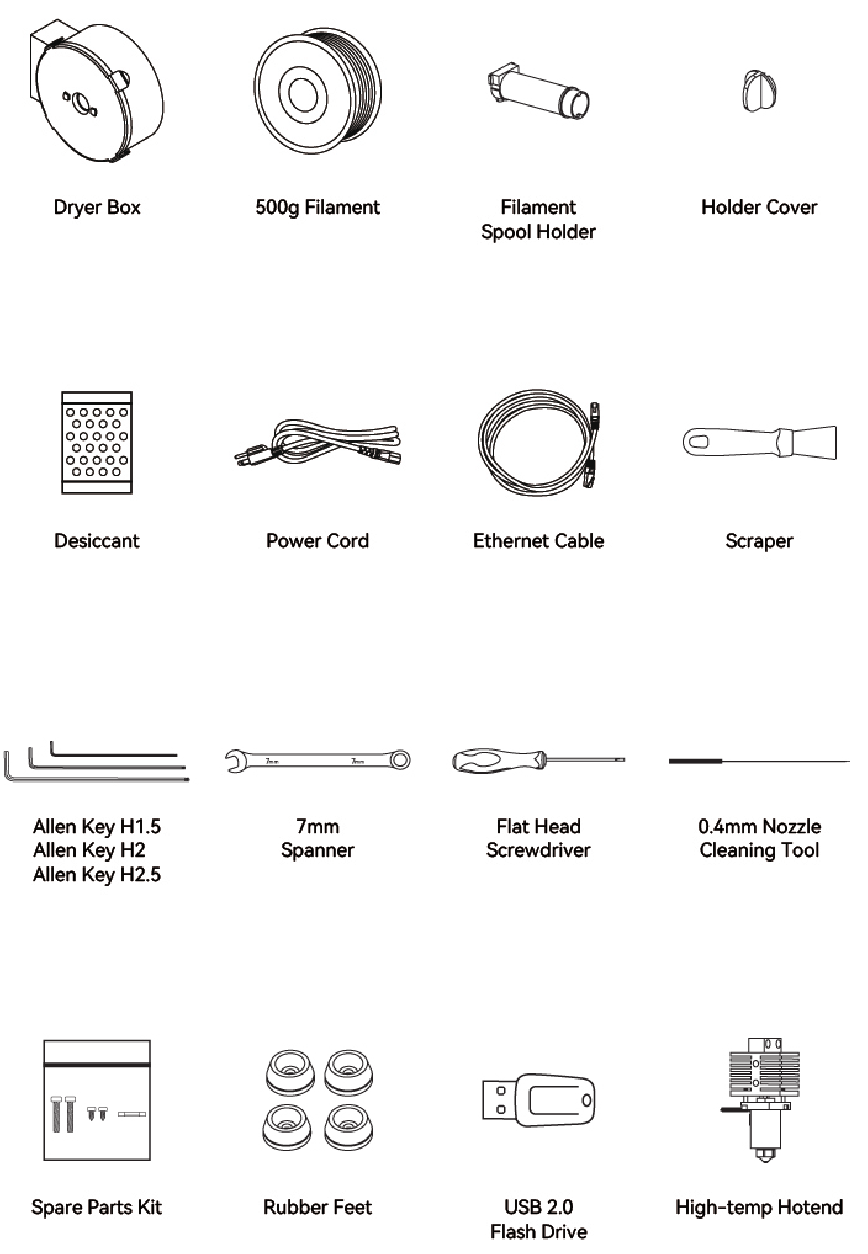

Accessoires

Opstarten

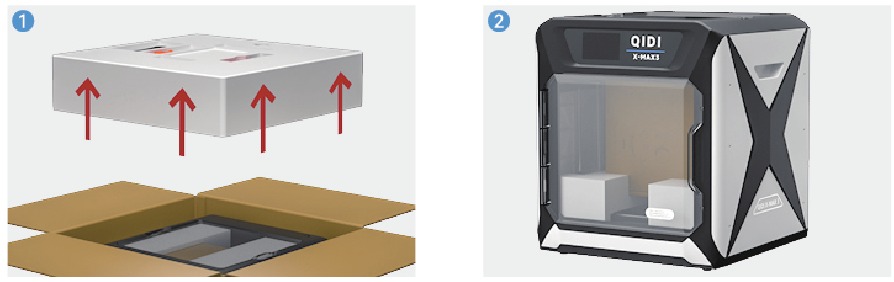

Verwijder het bovenste schuim en haal de printer eruit.

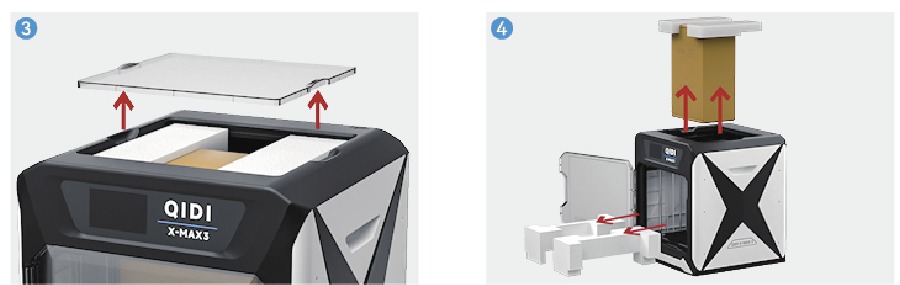

Open de bovenste kap. Haal al het schuim en de accessoiredoos eruit.
Let op: de droogbox in de accessoiredoos is aan de achterkant van het schuim geplaatst, dus de droogbox kan pas worden verwijderd nadat het schuim is verwijderd.

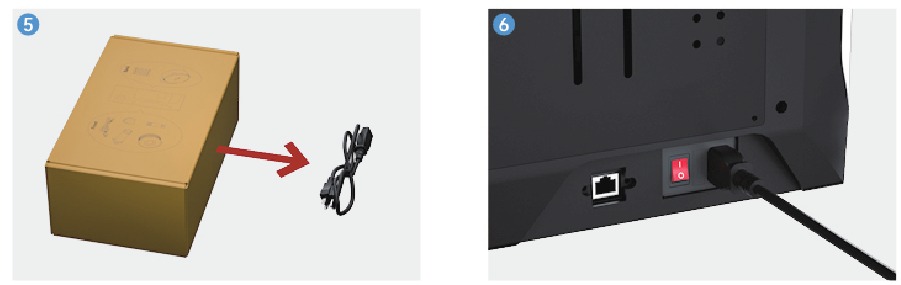

Haal het netsnoer uit de accessoiredoos en steek het in de printer. Schakel de printer in en voltooi het uitpak- en kalibratieproces volgens de instructies op het scherm.
Let op: controleer voordat u de stroom inschakelt of de spanningsinstelling van de voeding overeenkomt met de spanningswaarde van uw regio/land.

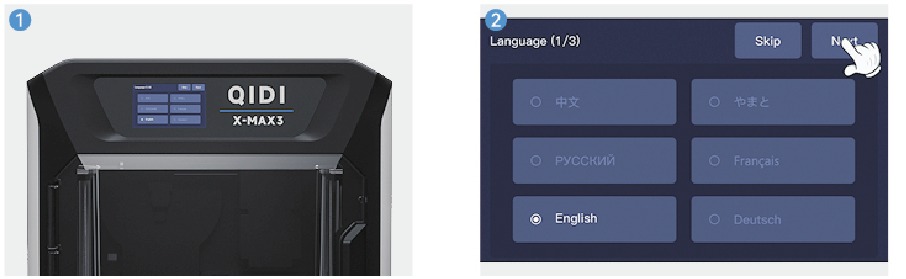

Taal

Selecteer de gewenste taal en klik op de volgende stap.

Uitpakken

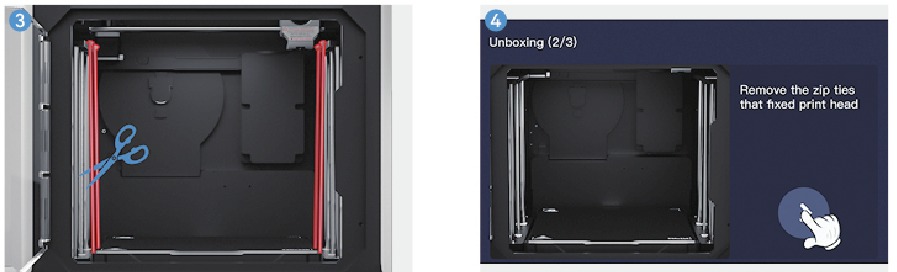

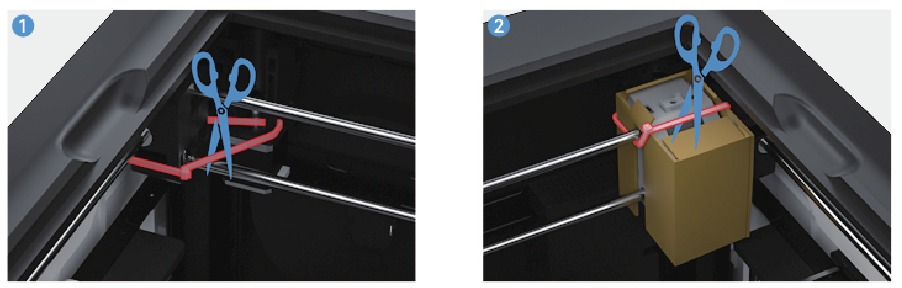

Volg de instructies op het scherm om de banden te verwijderen waarmee de extruder en de X-as zijn vastgemaakt, en gooi het karton weg.

Verwijder de vier banden waarmee het platform is vastgemaakt en ga verder met de volgende stap.

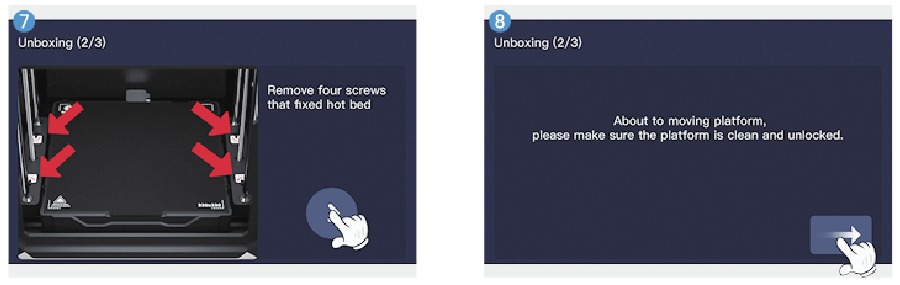

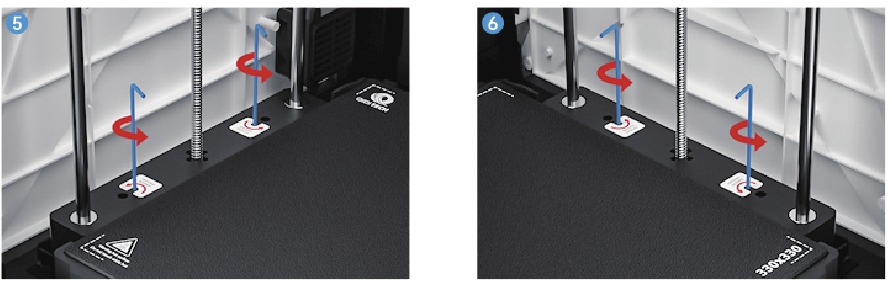

Volg de instructies op het scherm om de vier schroeven te verwijderen waarmee het printplatform op zijn plaats wordt gehouden.

Klik op "Next" (Volgende). Zorg ervoor dat het printbed is ontgrendeld en vrij is van vuil voordat u verdergaat.

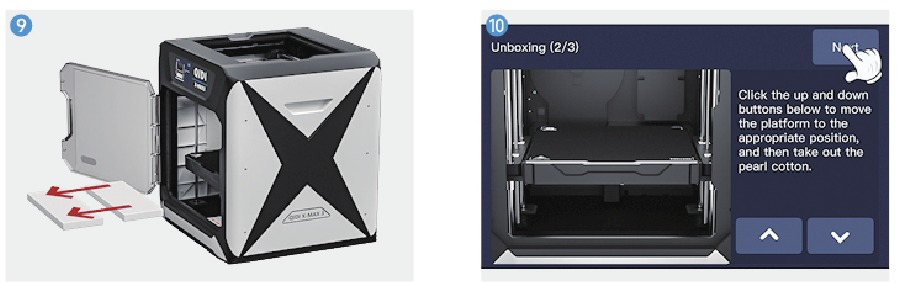

Volg de instructies op het scherm om het schuim onder het printplatform te verwijderen en klik op "next" (volgende).

Filament laden

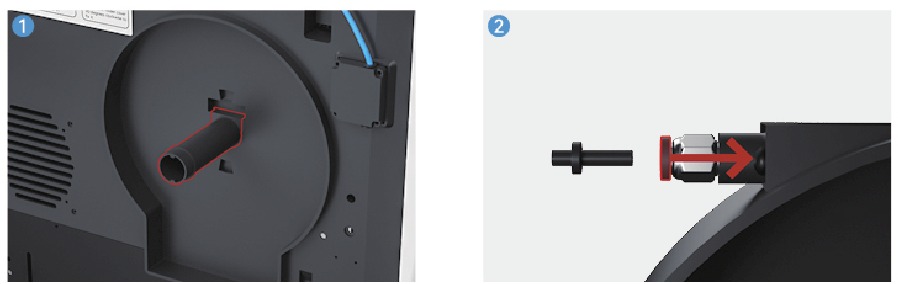

Haal de filamentsteun en de steunafdekking uit de accessoiredoos en installeer de steun op de machine volgens de sticker op de achterkant van de machine. Haal de droogbox uit het schuim van de accessoiredoos, druk eerst op de plastic interface op de connector en trek vervolgens de stekker eruit.

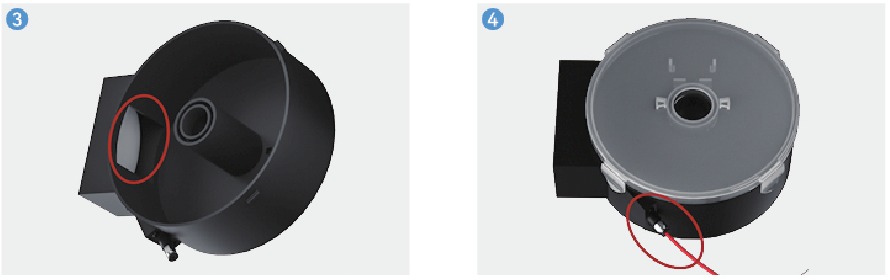

Plaats het droogmiddel in de droogbox, plaats vervolgens het filament* en sluit het deksel. Let op: Steek voordat u het filament plaatst eerst het ene uiteinde van het filament door de connector op de droogbox.

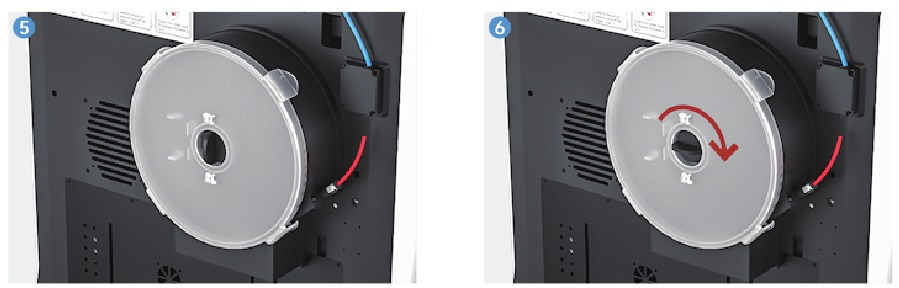

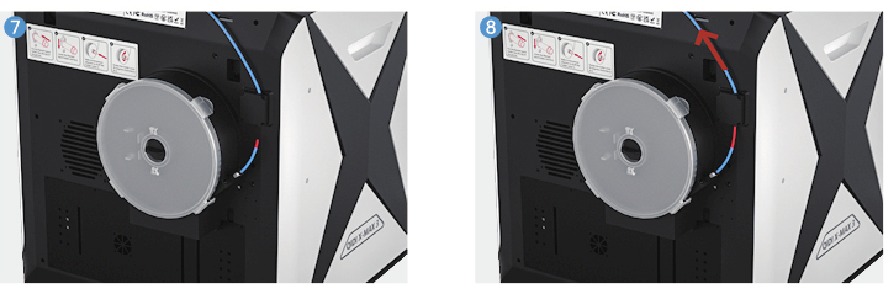

Plaats de droogbox op de filamentsteun. Plaats het deksel en draai het op zijn plaats.

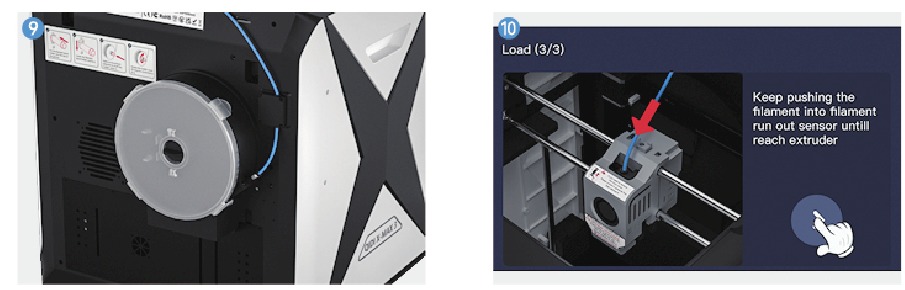

Installeer de PTFE-buis op de connector van de droogbox. Leid het filament volgens de aanwijzingen op het scherm van de filamentdetectie naar de extruder.

Zorg ervoor dat de filamenten in de extruder zijn gestoken en installeer vervolgens de PTFE-buis op de droogbox naar de filamentdetectie. Klik op Next (Volgende)

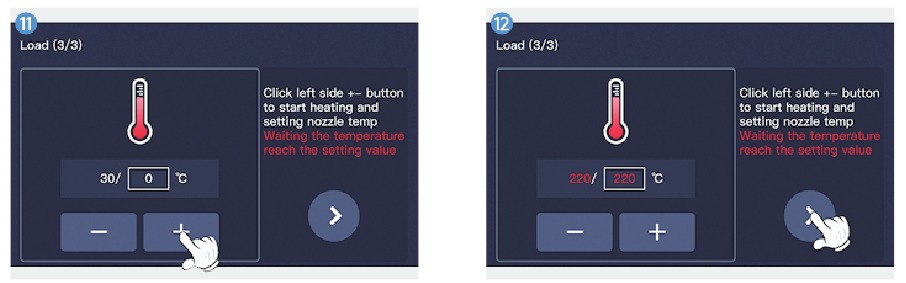

Voer de printtemperatuur voor het filament in en druk op de Heat (Verwarmen) knop. Wacht tot de temperatuur de vooraf ingestelde waarde heeft bereikt en ga vervolgens naar de volgende stap.

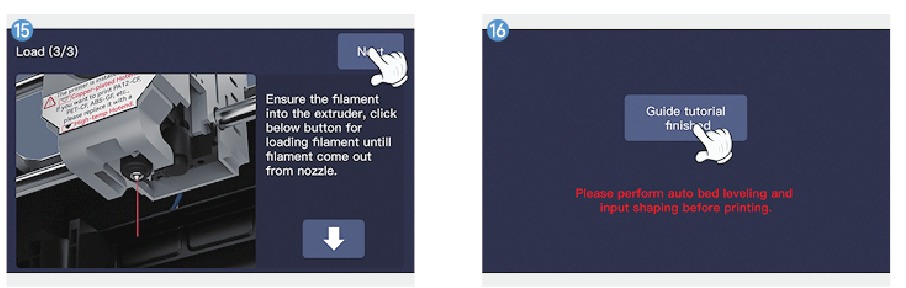

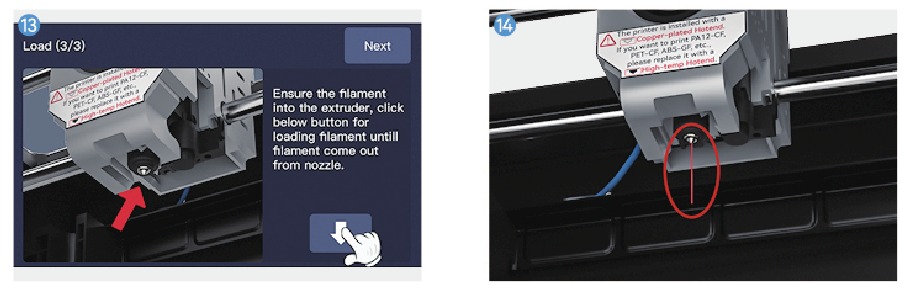

Klik op de knop omlaag en laat het filament uit de nozzle komen. Let op: Als er zelfs na meerdere pogingen geen filament stroomt, controleer dan of het filament goed in de printkop komt.

Klik op "Next" (Volgende) en voltooi de startgids.

Eerste keer printen

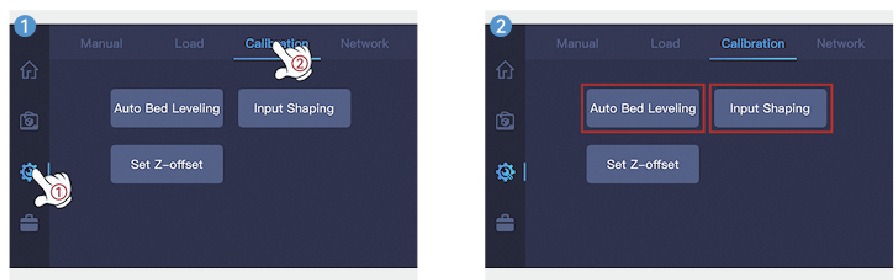

Voer automatisch bed leveling en input shaping uit vóór de eerste print om het printen te verbeteren. Let op: Zorg er bij elke bewerking voor dat de PEI-bouwplaat op het printplatform zit.

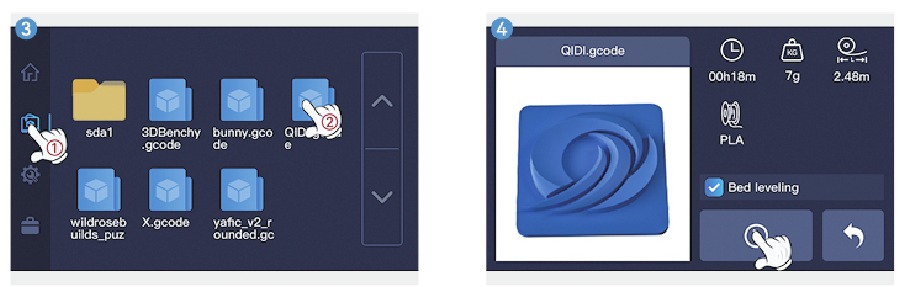

Kies een vooraf ingesteld model en print het. Let op: Ingebouwde modellen gebruiken standaard PLA Rapido-filament. Nadat de USB-stick in de machine is geplaatst, worden de USB-stickbestanden weergegeven in de sdal-map.

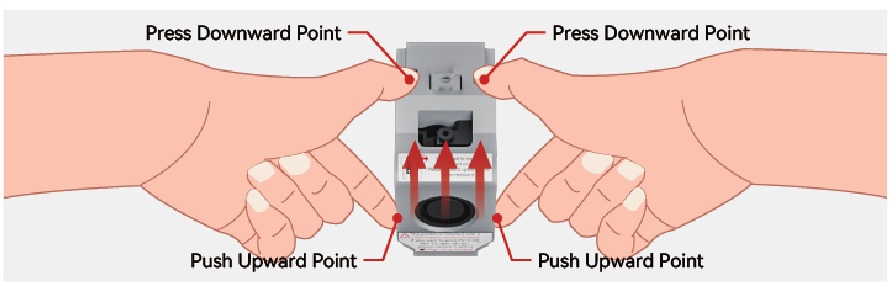

De voorkant van de printkop verwijderen

Duw voorzichtig omhoog om de voorkant te ontgrendelen en verwijder deze vervolgens.

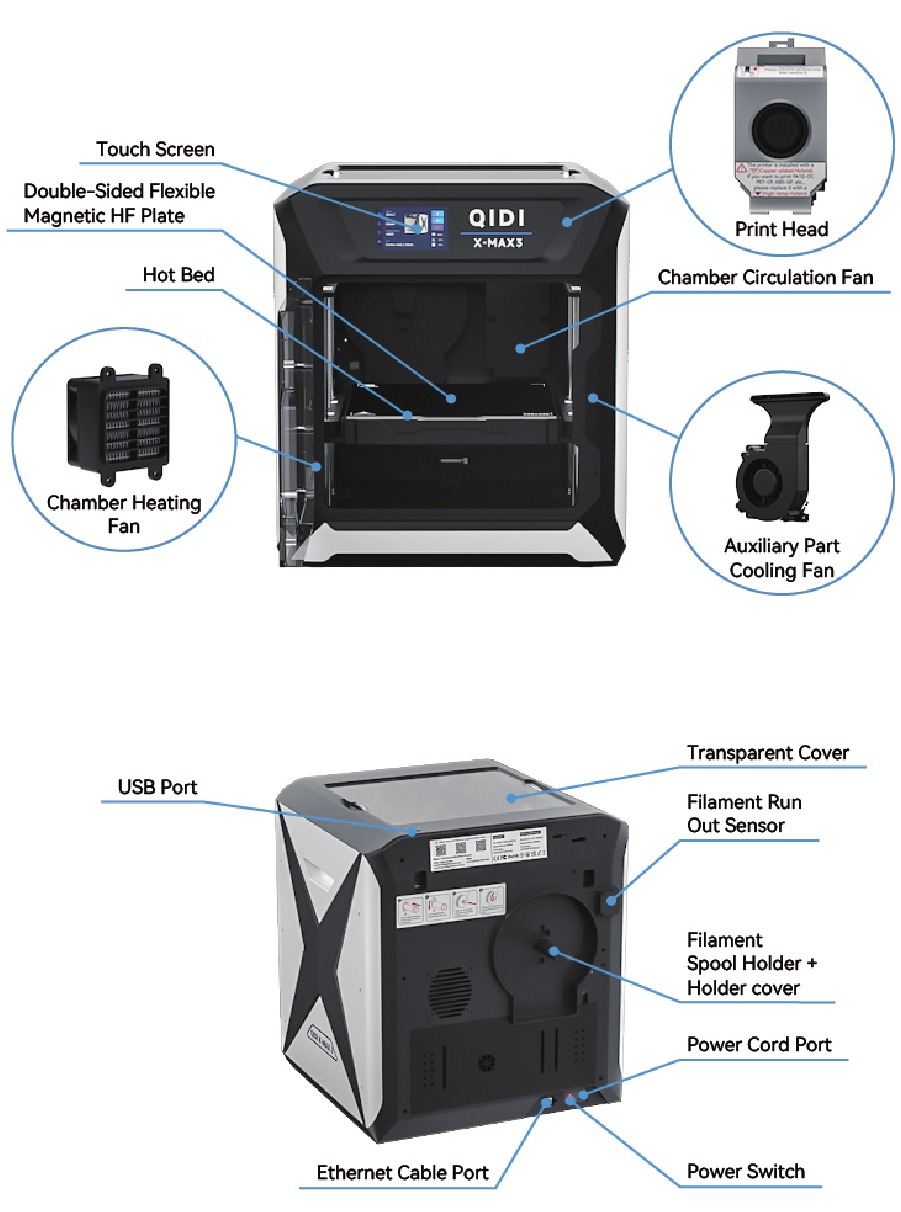

Introductie printer

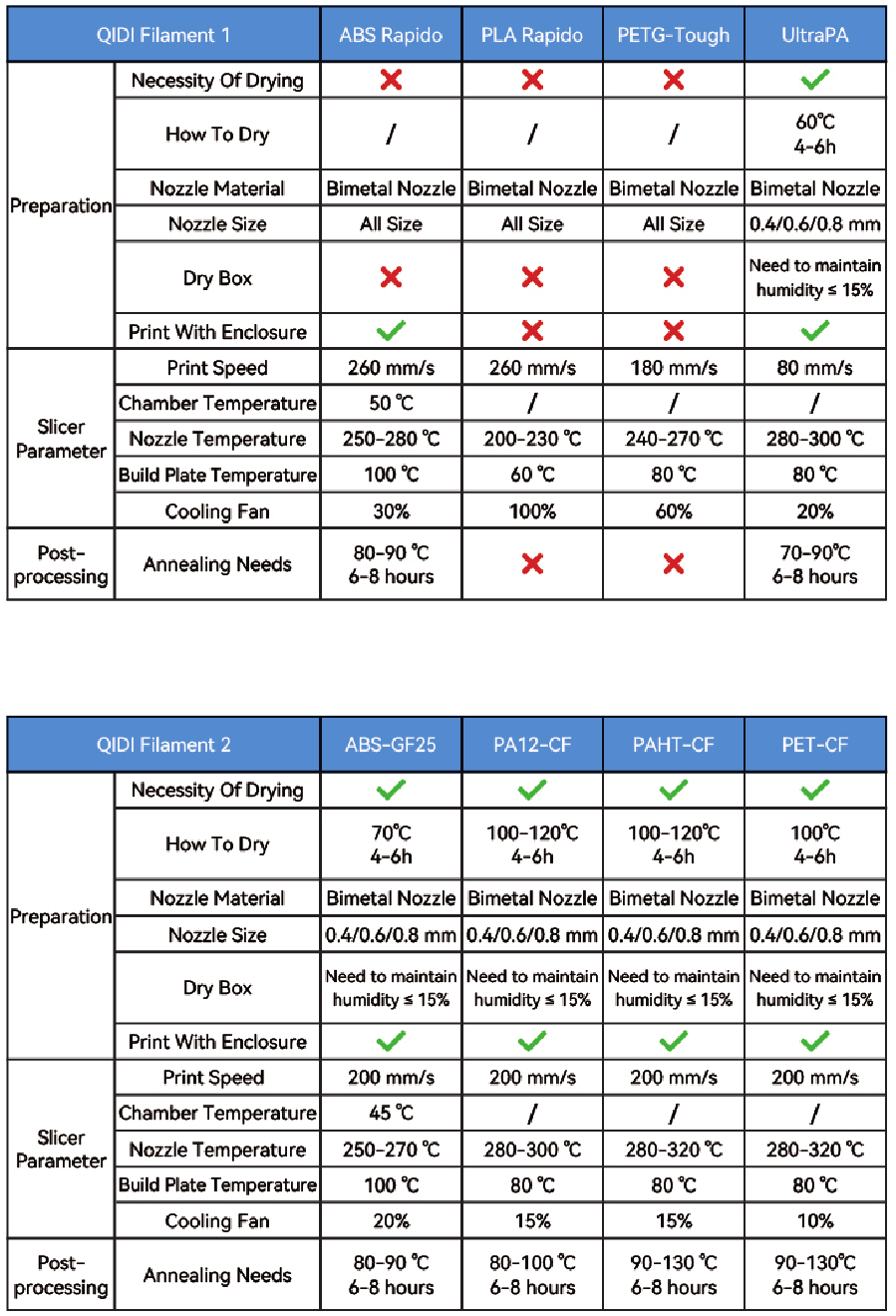

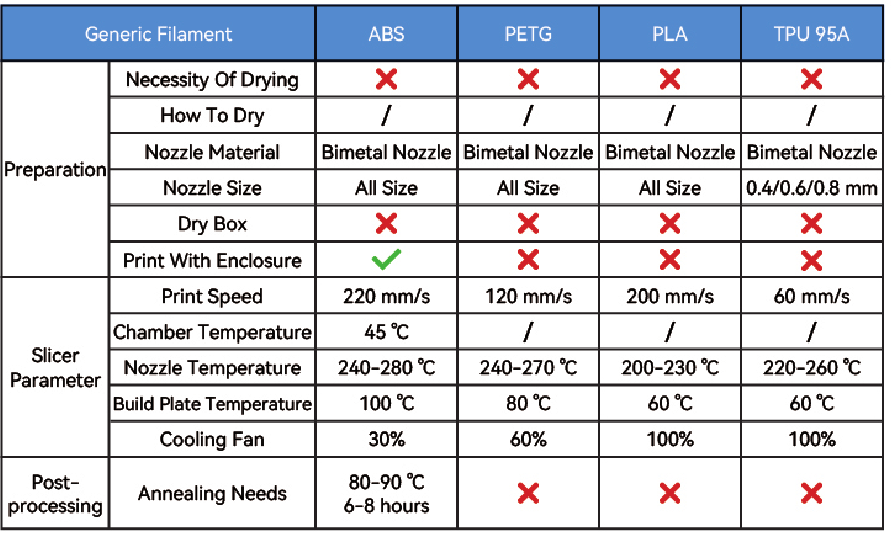

Filamentgids voor beginners

Tips

1. Sommige andere merken ABS-filamenten zijn minder hittebestendig en het wordt aanbevolen om de kamertemperatuur niet hoger dan 55 graden Celsius in te stellen. Anders kunnen de filamenten van tevoren zachter worden en verstopping veroorzaken.
2. Als de filamenten niet aan het printplatform blijven plakken:
   1. Controleer of de nozzle ver van de printplaat verwijderd is, u kunt het platform omhoog aanpassen met de Zoffset-aanpassingsfunctie.
   2. Vanwege de verschillende omgevingstemperaturen in verschillende regio's, kan de temperatuur van het verwarmingsbed op de juiste manier worden verhoogd om de hechting van de filamenten te vergroten.
   3. Als dit allemaal niet werkt, neem dan contact op met de klantenservice voor hulp.

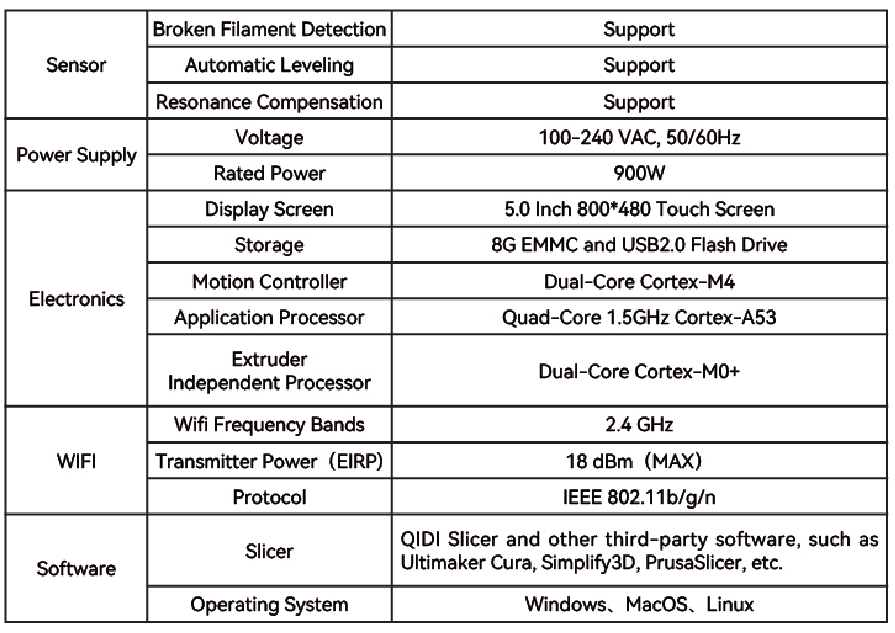

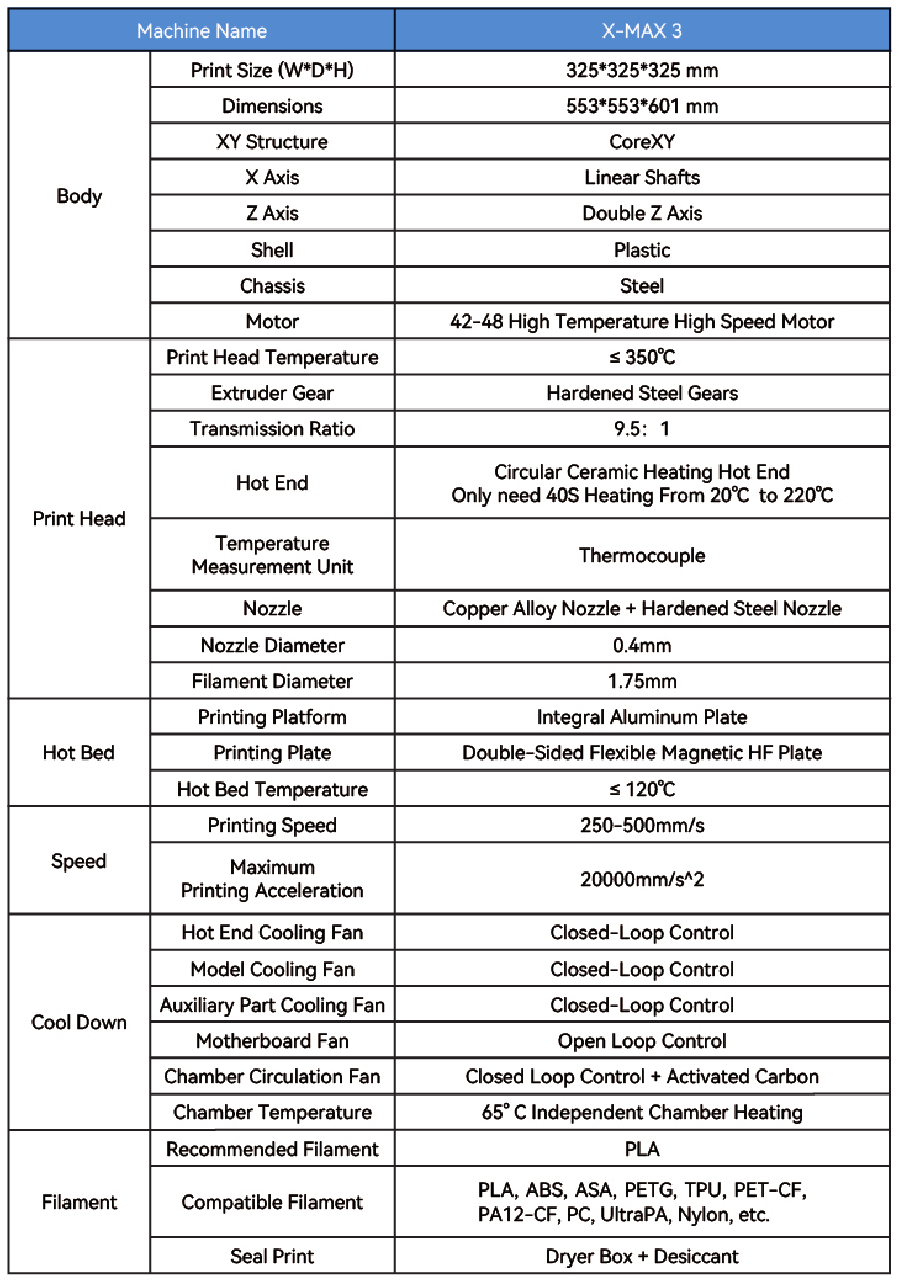

Specificaties

Let op: Omdat de eerste laag meer wordt beïnvloed door de temperatuur van het hete bed, begint de kamerverwarmer standaard op de tweede laag te werken.

Gebruiksvoorschriften

• Plaats de machine niet in ontvlambare en explosieve materialen of in de buurt van hoge warmtebronnen, maar plaats de machine in een geventileerde, koele en stofvrije omgeving.
• Zorg ervoor dat de machine is uitgeschakeld (stekker uit het stopcontact) voordat u onderhoud of aanpassingen uitvoert.
• Volg voordat u de stroom aansluit de stroominstellingen om ervoor te zorgen dat de spanning correct is.
• Raak nooit in de QIDI-printer terwijl deze in werking is.
• Kinderen moeten constant onder toezicht staan bij het gebruik van QIDI-producten.
• De printer bevat snel bewegende onderdelen, dus wees voorzichtig met beknelde handen.
• Er bestaat een potentieel risico op brandwonden: de printkoppen van de QIDI-printers kunnen temperaturen bereiken van meer dan 300 °C, terwijl het hete bed temperaturen kan bereiken van meer dan 100 °C. Raak geen van deze onderdelen met uw blote handen aan.
• Plaats de printer niet in een vibrerende of andere instabiele omgeving. Anders heeft het schudden van de machine invloed op de printkwaliteit.
• Gebruik na het printen de resttemperatuur van de printkop om het filament rond de nozzle tijdig schoon te maken met het speciale gereedschap. Raak geen van deze onderdelen met uw blote handen aan.
• Voer routineonderhoud uit voor uw product door een droge doek te gebruiken om de printerbehuizing schoon te maken wanneer deze is uitgeschakeld. Verwijder bovendien al het stof, gebonden printmateriaal of vreemde voorwerpen die zich op de optische as kunnen ophopen. Regelmatige smering is noodzakelijk voor de lineaire as en de Z-asschroeven.
• Als de machine lange tijd in de stand-bymodus staat, trek dan de stekker van de QIDI-producten uit het stopcontact.
• Als de machine lange tijd niet wordt gebruikt, let er dan op dat u de printer beschermt tegen stof en vocht.
• Er zijn handleidingen, slicer-software en andere gerelateerde informatie op de USB-stick. (De informatie op de USB-stick is mogelijk niet de nieuwste. U kunt de nieuwste informatie verkrijgen door contact op te nemen met de After-sales Service die aan het einde is aangegeven.)

Facebook

Reddit

YouTube

Twitter

Bezoek de officiële QIDI Tech-wiki voor meer tutorials over machinegebruik en onderhoud.
https://wiki.qidi3d.com/en/home

Referenties

• Home | QIDI Tech

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download QIDI X-MAX 3, MAX3, USMAX3 handleiding

Beschikbare talen
