TESTO 174 Handleiding

Specificaties

Gebruik

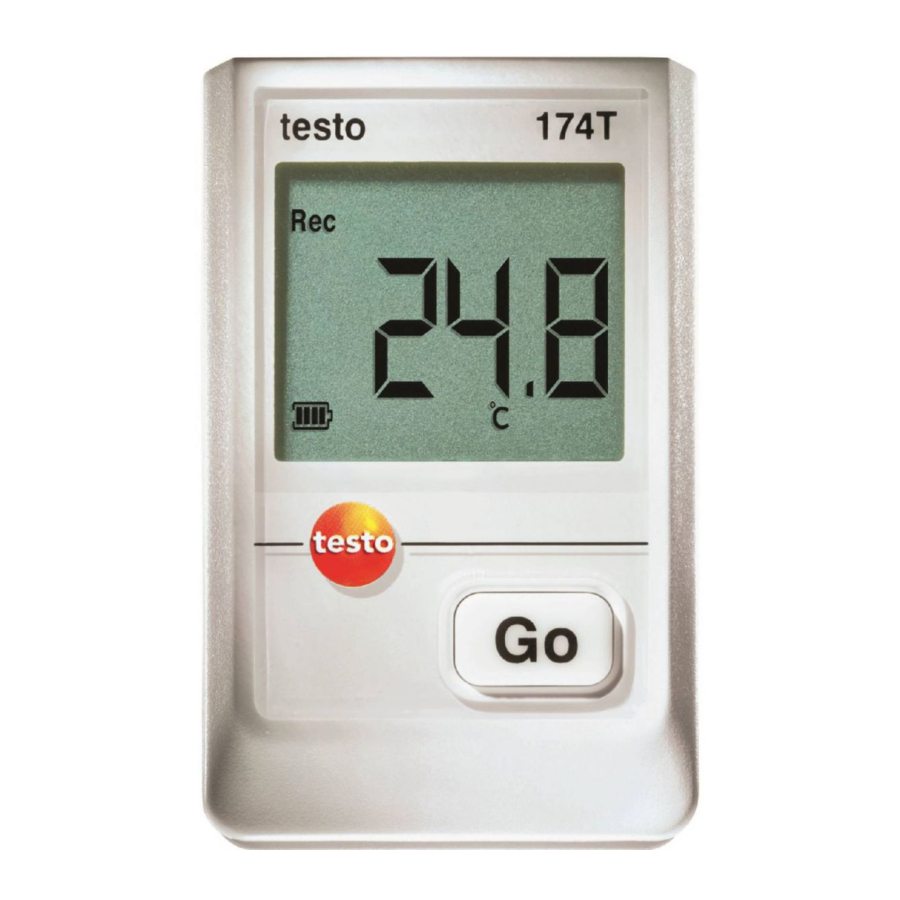

De testo 174 dataloggers worden gebruikt voor het opslaan en uitlezen van afzonderlijke metingen en meetreeksen.
Metingen worden gemeten en opgeslagen met de testo 174 en via de interface naar de pc verzonden, waar ze kunnen worden uitgelezen en geëvalueerd met behulp van de testo ComSoft software. De datalogger kan ook individueel via de software worden geprogrammeerd.

Toepassingsvoorbeelden
testo 174T is bij uitstek geschikt voor temperatuurmeting in koelkasten, diepvriezers, koelruimtes en koelvakken.
testo 174H bewaakt de klimatologische omstandigheden, b.v. in magazijnen, kantoren en in de productiesector.

Technische gegevens

³ Houd er rekening mee dat bij dit instrument overeenkomstig EN 12830 een regelmatige inspectie en kalibratie conform EN 13486 moet worden uitgevoerd (aanbeveling: jaarlijks). Neem contact met ons op voor meer informatie.
⁴ Neem voor continu gebruik in een hoge luchtvochtigheid (> 80% RV bij ≤ 30°C gedurende > 12 uur, > 60% RV bij > 30°C gedurende > 12 uur) contact met ons op via www.testo.com/servicecontact.

Eerste stappen

Het apparaat losmaken/vastzetten

De datalogger wordt vergrendeld geleverd.

Datalogger losmaken

1. Duw beide vergrendelingen aan de onderkant van de wandhouder naar buiten.
2. Schuif de datalogger uit de wandhouder.

Datalogger vastzetten

1. Schuif de datalogger in de wandhouder.
2. Duw beide vergrendelingen aan de onderkant van de wandhouder naar binnen.

Batterijen plaatsen

1. Plaats de datalogger op de voorkant.

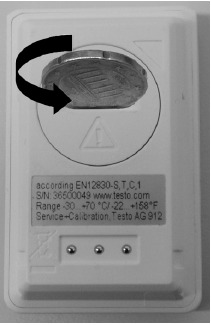

2. Open het batterijvak aan de achterkant van de datalogger door naar links te draaien en verwijder het.
   Gebruik hiervoor een muntstuk.

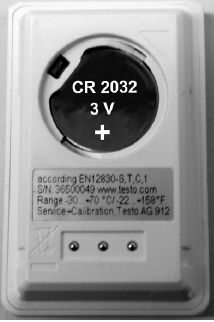

3. Plaats de meegeleverde batterijen (3 V knoopcel, CR 2032 lithium) zodat de + pool altijd zichtbaar is.

4. Plaats deksel van het batterijvak op de datalogger en sluit door naar rechts te draaien.
   Gebruik hiervoor een muntstuk.
   - De huidige temperatuur wordt weergegeven op het display.

Het apparaat aansluiten op de pc

1. Installeer de testo ComSoft software.
   De software is via internet beschikbaar als een gratis download waarvoor registratie vereist is: www.testo.com/download-center.

De instructies voor de installatie en bediening van de software zijn te vinden in de testo ComSoft handleiding die samen met de software wordt gedownload.

De software kan worden besteld op cd (artikelnr. 0572 0580) als het downloaden van internet niet gewenst is.

2. Sluit de aansluitkabel van de interface aan op een vrije USB-interface op de pc.
3. Schuif de datalogger in de beugel van de interface.
4. Configureer de datalogger, zie de afzonderlijke testo ComSoft handleiding.

Weergave- en bedieningselementen

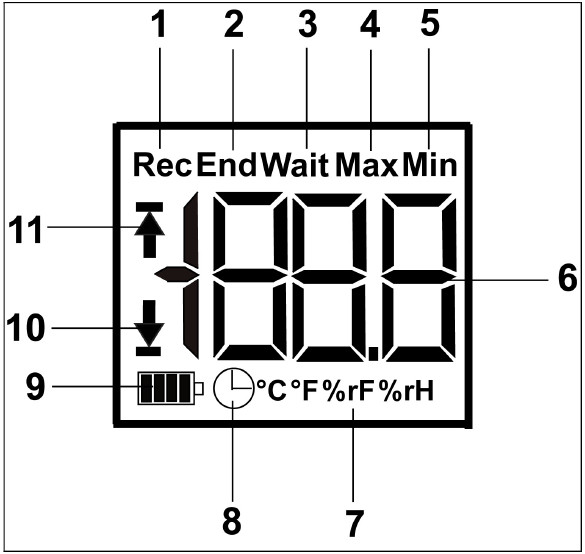

Display

Afhankelijk van de bedrijfsstatus kan verschillende informatie op het display worden weergegeven. Een gedetailleerde beschrijving van de informatie die kan worden opgeroepen, is te vinden in de snelstartgids die bij elke datalogger wordt meegeleverd.

1. Meetprogramma actief
2. Meetprogramma afgelopen
3. Wachten op start meetprogramma
4. Hoogste opgeslagen meetwaarde
5. Laagste opgeslagen meetwaarde
6. Meetwaarde
7. Eenheden
8. Startcriterium Datum/tijd geprogrammeerd
9. Batterijcapaciteit

Icoon	Capaciteit
	75-100%
	50-75%
	25-50%
	10-25%
	<10%
	Batterij leeg (meetprogramma is gestopt). Lees de gegevens uit en vervang de batterij (zie "De batterijen vervangen").

10. Onderste alarmwaarde:
    • Knippert: geprogrammeerde alarmwaarde wordt weergegeven
    • Brandt: geprogrammeerde alarmwaarde is onderschreden
11. Bovenste alarmwaarde
    • Knippert: geprogrammeerde alarmwaarde wordt weergegeven
    • Brandt: geprogrammeerde alarmwaarde is overschreden

De displaysnelheid van liquid crystal displays vertraagt bij temperaturen onder 0 °C (ongeveer 2 seconden bij -10 °C, ongeveer 6 seconden bij -20 °C) om technische redenen. Dit heeft geen invloed op de meetnauwkeurigheid.

Toetsfuncties

Bedrijfsstatus Wait en startcriterium Toetsstart geprogrammeerd.

• Houd de GO button ongeveer 3 seconden ingedrukt om het meetprogramma te starten.
  - Het meetprogramma start en Rec verschijnt in het display.

Bedrijfsstatus Wait:

• Druk op de GO button om te wisselen tussen displays van de bovenste alarmwaarde, onderste alarmwaarde, batterijduur en laatste meetwaarde.
  -Deze worden in de opgegeven volgorde in het display weergegeven.

Bedrijfsstatus Rec of End:

• Druk op de GO button om te wisselen tussen displays van de hoogste opgeslagen meetwaarde, laagste opgeslagen meetwaarde, bovenste alarmwaarde, onderste alarmwaarde, batterijduur en laatste meetwaarde.
  - Deze worden in de opgegeven volgorde in het display weergegeven.

Het product gebruiken

Datalogger programmeren

Om de programmering van uw datalogger aan uw individuele eisen aan te passen, heeft u de testo ComSoft software nodig. Deze is beschikbaar op internet als gratis download waarvoor registratie vereist is www.testo.com/download-center.

De instructies voor de installatie en bediening van de software zijn te vinden in de testo ComSoft handleiding die samen met de software wordt gedownload.

Wandhouder monteren

Montagemateriaal (bijv. schroeven, ankerpluggen) is niet bij de levering inbegrepen.

Datalogger wordt van de wandhouder verwijderd (zie "Het apparaat losmaken/bevestigen").

1. Plaats de wandhouder op de gewenste locatie.
2. Markeer met een pen of iets dergelijks de locatie voor de bevestigingsschroef.
3. Bereid de bevestigingslocatie voor de bevestiging voor in overeenstemming met het materiaal (bijv. boorgat, ankerplug plaatsen).
4. Bevestig de wandhouder met een geschikte schroef.

Gegevens uitlezen

De datalogger wordt uitgelezen en de uitgelezen gegevens worden verder verwerkt met behulp van de testo ComSoft software, zie aparte handleiding.

Het product onderhouden

De batterijen vervangen

Het lopende meetprogramma wordt gestopt wanneer de batterij wordt vervangen. De opgeslagen gegevens blijven echter behouden.

1. Lees de opgeslagen gegevens uit, zie de testo ComSoft softwarehandleiding.
   Als het niet meer mogelijk is om de opgeslagen gegevens uit te lezen omdat de batterijcapaciteit te laag is:
   • Vervang de batterijen en lees vervolgens de opgeslagen gegevens uit.
2. Plaats de datalogger op de voorkant.

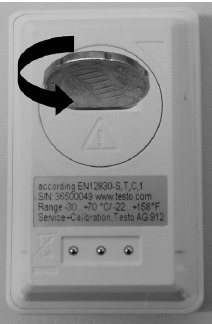

3. Open het batterijdeksel aan de achterkant van de datalogger door naar links te draaien. Gebruik hiervoor een munt.
4. Verwijder lege batterijen uit het batterijvak.

5. Plaats twee nieuwe batterijen (3 V knoopcellen, CR 2032 lithium) in het instrument zodat de + pool altijd zichtbaar is.
   Gebruik alleen nieuwe merk batterijen. Als een gedeeltelijk gebruikte batterij wordt geplaatst, wordt de berekening van de batterijcapaciteit niet correct uitgevoerd.
6. Plaats het deksel van het batterijvak op het batterijvak en sluit het door naar rechts te draaien. Gebruik hiervoor een munt.
   - De huidige meetwaarde wordt op het display weergegeven.

De datalogger moet opnieuw worden geconfigureerd. Om dit te doen, moet de testo ComSoft software op de computer zijn geïnstalleerd en moet er een verbinding met de datalogger tot stand worden gebracht (zie "Het apparaat aansluiten op de PC").

7. Schuif de datalogger in de houder van de interface.
8. Start de testo ComSoft software en maak een verbinding met de datalogger.
9. Configureer de datalogger opnieuw of installeer de oude opgeslagen configuratie, zie aparte testo ComSoft handleiding.
   - De datalogger is weer klaar voor gebruik.

Het instrument reinigen

Beschadiging van de sensor!

• Zorg ervoor dat er geen vloeistof in de behuizing komt

• Als de behuizing van het instrument vuil is, maak het dan schoon met een vochtige doek.

Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen! Zwakke huishoudelijke reinigingsmiddelen of zeepsop kunnen worden gebruikt.

Vragen en antwoorden

* Dit wordt ook weergegeven in het display als een nieuw meetprogramma van de PC naar de datalogger wordt overgebracht. Het gaat na ongeveer 8 seconden weer uit. In dit geval is er geen fout!

Als u vragen heeft, neem dan contact op met uw dealer of de klantenservice van Testo. De contactgegevens zijn te vinden op internet op www.testo.com/servicecontact.

Accessoires en reserveonderdelen

Veiligheid

Symbolen en schrijfstandaarden

Weergave	Uitleg
	Waarschuwingsadvies, risiconiveau volgens het signaalwoord: Waarschuwing! Er kan ernstig lichamelijk letsel optreden. Let op! Er kan licht lichamelijk letsel of schade aan de apparatuur optreden. > Voer de gespecificeerde voorzorgsmaatregelen uit.
	Opmerking: Basis- of verdere informatie.
... ...	Actie: meer stappen, de volgorde moet worden aangehouden.
•...	Actie: een stap of een optionele stap.
-...	Resultaat van een actie.
Menu	Elementen van het instrument, het instrumentdisplay of de programma-interface.
[OK]	Bedieningstoetsen van het instrument of knoppen van de programma-interface.
... |...	Functies/paden binnen een menu.
"..."	Voorbeeldige inzendingen

Zorg voor veiligheid

• Gebruik het product alleen op de juiste manier, voor het beoogde doel en binnen de parameters die zijn gespecificeerd in de technische gegevens. Gebruik geen geweld.
• Gebruik het instrument nooit om te meten op of in de buurt van onder spanning staande delen.
• Houd de uitleescontacten aan de achterkant van de datalogger in het bijzonder uit de buurt van onder spanning staande delen!
• Voer alleen de onderhouds- en reparatiewerkzaamheden aan dit instrument uit die in de documentatie worden beschreven. Volg de voorgeschreven stappen nauwkeurig. Gebruik alleen originele reserveonderdelen van Testo.
