TESTO 176, 176-H1 Handleiding

Specificaties

Gebruik

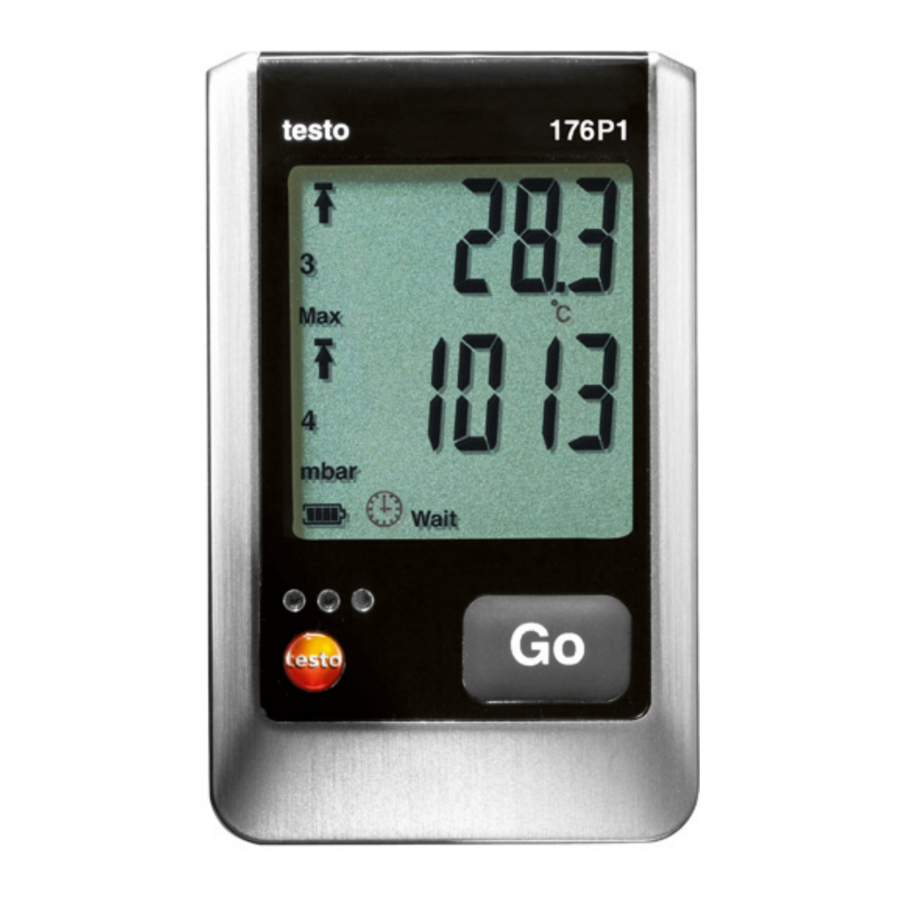

De dataloggers testo 176 dienen om individuele meetwaarden en meetreeksen op te slaan en uit te lezen.
Meetwaarden worden gemeten en opgeslagen met de testo 176 en via een USB-kabel of SD-kaart naar de pc overgebracht, waar ze met behulp van de testo Comfort Software kunnen worden uitgelezen en geëvalueerd. Met de software kunnen de dataloggers ook individueel worden geprogrammeerd.

Typische toepassingen
De testo 176 T1 is optimaal geschikt voor temperatuurmetingen onder extreme omstandigheden, zoals bijvoorbeeld op schepen of in energiecentrales, omdat de metalen behuizing uitstekende bescherming biedt tegen mechanische invloeden.

Dankzij de mogelijkheid om externe, uiterst nauwkeurige Pt100-sensoren aan te sluiten, is de testo 176 T2 optimaal geschikt voor temperatuurmetingen, bijvoorbeeld in voedseltoepassingen of in het laboratorium.

Met zijn externe sensoraansluitingen (thermokoppels type T, type K en type J) en zijn robuuste metalen behuizing is de testo 176 T3 in staat om parallelle temperatuurmetingen uit te voeren op maximaal vier meetlocaties onder extreme omstandigheden.

De externe sensoraansluitingen (thermokoppels type T, type K en type J) maken de testo 176 T4 een uitstekende keuze voor verschillende toepassingen, zoals bijvoorbeeld gelijktijdige toevoer- en retourtemperatuurmeting in vloerverwarming op maximaal vier meetlocaties.

De testo 176 H1 is optimaal geschikt voor parallelle temperatuur- en vochtigheidsmonitoring, bijvoorbeeld in magazijnen.

Met zijn externe sensoraansluitingen en zijn robuuste metalen behuizing is de testo 176 H2 in staat om parallel temperatuur- en vochtigheidsmetingen uit te voeren onder extreme omstandigheden.

De testo 176 P1 is in staat om tegelijkertijd druk, temperatuur en vochtigheid te meten en is dus optimaal geschikt voor de documentatie van omgevingscondities, bijvoorbeeld in laboratoria.

Technische gegevens

testo 176 T1 (0572 1761)

¹ Houd er rekening mee dat dit instrument volgens EN 12830 regelmatig moet worden gecontroleerd en gekalibreerd zoals gespecificeerd in EN 13486 (aanbeveling: elk jaar)
Neem contact met ons op voor meer informatie.

testo 176 T2 (0572 1762)

² Houd er rekening mee dat dit instrument volgens EN 12830 regelmatig moet worden gecontroleerd en gekalibreerd zoals gespecificeerd in EN 13486 (aanbeveling: elk jaar)
Neem contact met ons op voor meer informatie.

testo 176 T3 (0572 1763)

testo 176 T4 (0572 1764)

testo 176 H1 (0572 1765)

testo 176 H2 (0572 1766)

testo 176 P1 (0572 1767)

Levensduur van de batterij

De programmeervensters van de software bieden u typische richtwaarden voor de verwachte levensduur van de batterij. Deze levensduur wordt berekend op basis van de volgende factoren:

• Meetcyclus
• Aantal aangesloten sensoren

Aangezien de levensduur van de batterij van nogal wat andere factoren afhangt, kunnen de berekende gegevens slechts als richtwaarden dienen.

De volgende factoren hebben een negatief effect op de levensduur van de batterij:

• langer knipperen van de LED's
• frequent uitlezen (meerdere keren per dag) via de SD-kaart
• extreme schommelingen in de bedrijfstemperatuur

De volgende factoren hebben een positief effect op de levensduur van de batterij:

• display uitgeschakeld

De batterijcapaciteit die op het display van de datalogger wordt weergegeven, is gebaseerd op de berekende waarden. De datalogger wordt echter uitgeschakeld wanneer een kritiek spanningsniveau is bereikt. Het kan daarom voorkomen dat:

• er nog steeds meetwaarden worden vastgelegd, ook al geeft de batterijcapaciteit "leeg" aan.
• het meetprogramma wordt gestopt, ook al gaf de batterijcapaciteit vlak daarvoor aan dat er nog batterijcapaciteit over was.

In het geval van een lege batterij of een batterijwissel gaan opgeslagen meetwaarden niet verloren.

Eerste stappen

De datalogger ontgrendelen

1. Open het slot met de sleutel (1).
2. Verwijder het slot (2) van de vergrendelingspen.
3. Trek de vergrendelingspen (3) uit de gaten in de wandhouder.
4. Schuif de datalogger uit de wandhouder (4).

De datalogger wordt geleverd met de batterij (type TL-5903) geplaatst. Het display van de datalogger geeft rSt weer.

De datalogger aansluiten op de pc

Voor testo Comfort Software Basic 5:
De software is beschikbaar op het internet als een gratis download waarvoor registratie vereist is: www.testo.com/download-center.

De instructies voor de installatie en bediening van de software zijn te vinden in de testo Comfort Software Basic 5-handleiding, die samen met de software kan worden gedownload.

De software kan op cd worden besteld (artikelnr.: 0572 0580) als het downloaden van internet niet gewenst is.

Voor testo Comfort Software Professional und testo Comfort Software CFR:

• Plaats de cd in het cd-romstation.

1. Installeer de software testo Comfort Software.
2. Sluit de USB-kabel aan op een vrije USB-poort op de pc.
3. Draai de schroef aan de rechterkant van de datalogger los.
4. Open de klep.

5. Sluit de USB-kabel aan op de mini-USB-poort (1).
6. Configureer de datalogger, zie de afzonderlijke bedieningsinstructies testo Comfort Software.

Display- en bedieningselementen

Display

De dataloggers testo 176 T1, testo 176 T3, testo 176 H2 hebben geen display.
De displayfunctie kan worden in- en uitgeschakeld via de testo Comfort Software.
Afhankelijk van de bedrijfsstatus kan verschillende informatie op het display worden weergegeven. Een gedetailleerde weergave van de informatie die kan worden opgeroepen, is te vinden onder Menuoverzicht.

Om technische redenen wordt de displaysnelheid van liquid crystal displays lager bij temperaturen onder 0 °C (ongeveer 2 seconden bij -10 °C, ongeveer 6 seconden bij -20 °C).
Dit heeft geen invloed op de meetnauwkeurigheid.

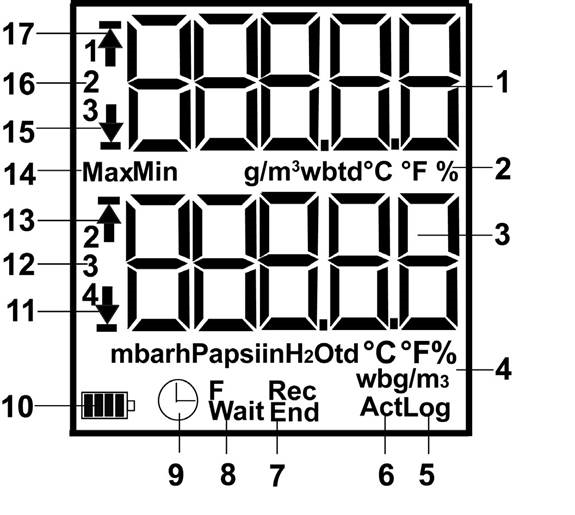

testo 176 T2, testo 176 T4, testo 176 H1, testo 176 P1

1. Meetwaarde kanaal 1, 2, 3 (afhankelijk van het aantal kanalen en de weergave)
2. Eenheden kanaal 1, 2, 3 (afhankelijk van het aantal kanalen en de weergave)
3. Meetwaarde kanaal 2, 3, 4 (afhankelijk van het aantal kanalen en de weergave)
4. Eenheden kanaal 2, 3, 4 (afhankelijk van het aantal kanalen en de weergave)
5. Aantal opgeslagen meetwaarden met alarmwaardeoverschrijding (Log)
6. Huidige tussenliggende meetwaarde, verschijnt op het display, maar wordt niet opgeslagen (Act)
7. Einde van het meetprogramma (End), meetprogramma loopt (Rec)
8. Wachten op de start van het meetprogramma (Wait), startcriterium Formule geprogrammeerd (F)
9. Startcriterium Datum/tijd geprogrammeerd
10. Batterijcapaciteit

Icoon	Capaciteit
	> 151 dagen
	< 150 dagen
	< 90 dagen
	< 60 dagen
	< 30 dagen Gegevens uitlezen en batterij vervangen (zie De batterij vervangen).

11. Onderste alarmwaarde weergegeven kanaal (2, 3, 4):
    • Knippert: geprogrammeerde alarmwaarde wordt weergegeven
    • Brandt: geprogrammeerde alarmwaarden zijn niet gehaald
12. Kanaalnummer (2, 3, 4)
13. Bovenste alarmwaarde weergegeven kanaal (2, 3, 4):
    • Knippert: geprogrammeerde alarmwaarde wordt weergegeven
    • Brandt: geprogrammeerde alarmwaarden zijn overschreden 14 Identificatie van de meetwaarde:
      Max: hoogste opgeslagen meetwaarde
      Min: laagste opgeslagen meetwaarde
14. Onderste alarmwaarde weergegeven kanaal (1, 2, 3):
    • Knippert: geprogrammeerde alarmwaarde wordt weergegeven
    • Brandt: geprogrammeerde alarmwaarden zijn niet gehaald
15. Kanaalnummer (1, 2, 3)
16. Bovenste alarmwaarde weergegeven kanaal (1, 2, 3):
    • Knippert: geprogrammeerde alarmwaarde wordt weergegeven
    • Brandt: geprogrammeerde alarmwaarden zijn overschreden

Led

Toetsfuncties

Een gedetailleerde weergave van de schermdisplays is te vinden onder Menuoverzicht.

• Instrument in de bedrijfsstatus Wait en startcriterium Knopstart geprogrammeerd.
  • Druk ca. 3 seconden op [GO] om het meetprogramma te starten.
    • Het meetprogramma start en Rec verschijnt op het display.
• Instrument bevindt zich in de bedrijfsstatus Wait:
  • Druk op [GO] om te schakelen tussen de displays van de bovenste alarmwaarde, de onderste alarmwaarde, de levensduur van de batterij en de laatste meetwaarde.

De displays verschijnen in de aangegeven volgorde.

• Instrument bevindt zich in de bedrijfsstatus Rec of End:
  • Druk op [GO] om te schakelen tussen de displays voor de hoogste opgeslagen meetwaarde, de laagste opgeslagen meetwaarde, de bovenste alarmwaarde, de onderste alarmwaarde, het aantal keren dat de bovenste alarmwaarde is overschreden, het aantal keren dat de onderste alarmwaarde is niet gehaald, de levensduur van de batterij en de laatste meetwaarde.

De displays verschijnen in de aangegeven volgorde.

Huidige meetwaarde weergeven

• De afgelopen 10 seconden is niet op [GO] gedrukt.
  • Druk op [GO].
    • De huidige meetwaarde wordt bepaald en verschijnt op het display.
    • Het display toont Act.

Als binnen de volgende 10 seconden opnieuw op [GO] wordt gedrukt, wordt de huidige meetwaarde voor het volgende kanaal bepaald en weergegeven.

Het product gebruiken

Een sensor aansluiten

Neem de volgende punten in acht bij het aansluiten van sensoren op de datalogger en meetpunten.

• Zorg voor de juiste polariteit van de stekkers.
• Duw de stekkers stevig in de poorten om lekkage te voorkomen. Gebruik echter geen geweld!
• Zorg ervoor dat de stekkers stevig zijn aangesloten op de datalogger of dat de aansluitingen zijn afgesloten met blinde stekkers.
• Zorg voor de juiste positionering van de sensor om te voorkomen dat storende invloeden de meting beïnvloeden.
• testo 176 T2, testo 176 T3, testo 176 T4, testo 176 H1, testo 176 H2, testo 176 P1: Zorg ervoor dat u de geconfigureerde (met de testo Comfort Software) sensoren aansluit op de afzonderlijke aansluitingen. De nummers van de aansluitingen staan op de behuizing.

Datalogger programmeren

Om de programmering van uw datalogger aan uw individuele wensen aan te passen, hebt u de testo Comfort Software Basic 5 software nodig. Deze is gratis te downloaden op internet

waarvoor registratie vereist is www.testo.com, International, Service&Support | Download Center.

De instructies voor de installatie en bediening van de software zijn te vinden in de handleiding van de testo Comfort Software Basic 5, die samen met de software wordt gedownload.

Menu-overzicht

Het menu-overzicht toont voorbeeldweergaven van de datalogger testo 176 T2.
De dataloggers testo 176 T1, testo 176 T3, testo 176 H2 hebben geen display.
Het display moet worden ingeschakeld om de bijbehorende indicaties te kunnen weergeven. Dit gebeurt via de testo Comfort Software.
De indicatie in het display wordt bijgewerkt volgens de geprogrammeerde meetfrequentie. Alleen metingen van actieve kanalen worden weergegeven.
De kanalen worden ook geactiveerd via de testo Comfort Software.
De symbolen voor de bovenste of onderste alarmwaarde lichten op in de bedrijfsmodi Rec en End, als de geprogrammeerde alarmwaarde is overschreden of onderschreden.
Na 10 seconden zonder dat er een toets wordt bediend, keert het display terug naar de beginstand.

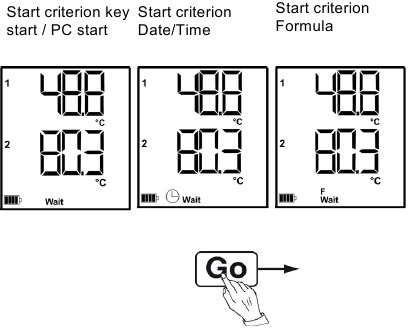

Wait-Mode (Wait): Startcriterium is geprogrammeerd, maar nog niet vervuld.

1. Laatste meting³

2. Bovenste alarmwaarde

3. Onderste alarmwaarde

4. Batterijcapaciteit in dagen

   Laatste meetwaarde³ (zie Fig. 1 Wachtmodus)
   ³Meetwaarde wordt niet opgeslagen

Rec-Mode (Rec): Startcriterium is vervuld, datalogger slaat metingen op

End-Mode (End): Meetprogramma voltooid (stopcriterium bereikt – geheugen vol of aantal metingen), afhankelijk van de programmering

1. Laatste meting

2. Hoogste meting

3. Laagste meting

4. Bovenste alarmwaarde

5. Onderste alarmwaarde

6. Aantal keren dat de bovenste alarmwaarde is overschreden

7. Aantal keren dat de onderste alarmwaarde is onderschreden

8. Batterijcapaciteit in dagen

   Laatste meetwaarde (zie Fig. 1)

De wandhouder monteren

De leveringsomvang omvat geen montagematerialen (bijv. schroeven, pluggen).

• De datalogger is van de wandhouder verwijderd.

1. Plaats de wandhouder op de gewenste plaats.
2. Gebruik een pen of iets dergelijks om de locatie voor de bevestigingsschroeven te markeren.
3. Bereid de bevestigingslocatie voor in overeenstemming met het bevestigingsmateriaal (bijv. boorgat, pluggen).
4. Bevestig de wandhouder met geschikte schroeven.

De datalogger beveiligen

• De wandhouder is gemonteerd.

1. Schuif de datalogger in de wandhouder (1).
2. Duw de borgpen (2) door de gaten in de wandhouder.
3. Bevestig het slot (3) op de borgpen.
4. Trek de sleutel (4) eraf.

Gegevens uitlezen

Via USB-kabel

1. Sluit de USB-kabel aan op een vrije USB-poort op de pc.
2. Draai de schroef aan de rechterkant van de datalogger los.
3. Open de klep.

4. Steek de USB-kabel in de Mini USB-poort (1).
5. Datalogger uitlezen en verwerking van uitgelezen gegevens, zie aparte bedieningsinstructies testo Comfort Software.

Via SD-kaart

Als een datalogger in de Rec-modus moet worden uitgelezen, kan de datalogger meetgegevens registreren met een maximale meetcyclus van 10 seconden tijdens het uitlezen.
Zodra het uitlezen is voltooid, kan de datalogger weer meetgegevens registreren met een meetcyclus van 1 seconde, afhankelijk van de programmering.

1. Draai de schroef aan de rechterkant van de datalogger los.
2. Open de klep.

3. Duw de SD-kaart in de SD-kaartsleuf (2).
   • Sd CArd verschijnt in het display.
4. Houd [Go] langer dan 2 seconden ingedrukt.
   • COPY verschijnt in het display.
   • De gele LED brandt tijdens het kopiëren.
   • De groene LED knippert twee keer en na het kopiëren toont het display OUT.
5. Verwijder de SD-kaart.
6. Plaats de SD-kaart in de SD-kaartsleuf op de pc.
7. Verdere verwerking van uitgelezen gegevens, zie aparte bedieningsinstructies testo Comfort Software.

Het product onderhouden

De batterij vervangen

De batterijwissel stopt het huidige meetprogramma. Opgeslagen meetgegevens blijven echter behouden.

1. Lees opgeslagen meetgegevens uit, zie Gegevens uitlezen.
   • Als het niet meer mogelijk is om de opgeslagen meetgegevens uit te lezen omdat de batterijcapaciteit te laag is:
     • Vervang de batterij en lees vervolgens de opgeslagen meetgegevens uit.

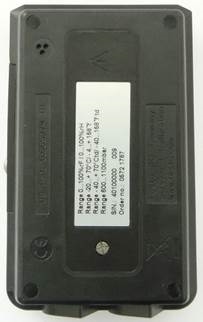

2. Plaats de datalogger op de voorkant.

3. Draai de schroeven aan de achterkant van de datalogger los.
4. Verwijder het deksel van het batterijcompartiment.
5. Haal de lege batterij uit het batterijcompartiment.
6. Plaats de nieuwe batterij (type TL-5903). Let op de polariteit!
   Gebruik alleen nieuwe batterijen van een bekend merk. Als er een gedeeltelijk lege batterij wordt geplaatst, wordt de berekening van de batterijcapaciteit niet correct uitgevoerd.
7. Plaats het deksel van het batterijcompartiment op het batterijcompartiment.
8. Draai de schroeven vast.
   • Het display toont rST.
     De datalogger moet opnieuw worden geconfigureerd. Hiervoor moet de software testo Comfort Software op de computer zijn geïnstalleerd en moet er een verbinding met de datalogger tot stand zijn gebracht.
9. Sluit de datalogger met een USB-kabel aan op de pc.
10. Start de testo Comfort Software en breng een verbinding met de datalogger tot stand.
11. Configureer de datalogger opnieuw of laad de oude, opgeslagen configuratie, zie aparte bedieningsinstructies testo Comfort Software.
    • De datalogger is weer klaar voor gebruik.

Het instrument reinigen

Beschadiging van de sensor!
Zorg ervoor dat er geen vloeistof in de behuizing komt.

• Als de behuizing van het instrument vuil is, reinig deze dan met een vochtige doek.

Gebruik geen agressieve reinigingsmiddelen of oplosmiddelen! Er kunnen zwakke huishoudelijke reinigingsmiddelen of zeepsop worden gebruikt.

Tips en hulp

Vragen en antwoorden

Als u vragen heeft, neem dan contact op met uw lokale dealer of de Testo klantenservice. Contactgegevens vindt u op de achterkant van dit document of op internet onder www.testo.com/service-contact.

Accessoires en reserveonderdelen

Voor verdere accessoires en reserveonderdelen verwijzen wij u naar de productcatalogi en brochures of kijk op: www.testo.com

Veiligheid

Over dit document

Gebruik

• Lees deze documentatie aandachtig door en maak uzelf vertrouwd met het product voordat u het in gebruik neemt. Besteed bijzondere aandacht aan de veiligheidsinstructies en waarschuwingsadviezen om letsel en schade aan de producten te voorkomen.
• Houd dit document bij de hand, zodat u het indien nodig kunt raadplegen.
• Geef deze documentatie door aan alle volgende gebruikers van het product.

Symbolen en schrijfstandaarden

Weergave	Uitleg
	Waarschuwingsadvies, risiconiveau volgens het signaalwoord: Er kan ernstig lichamelijk letsel optreden. Er kan licht lichamelijk letsel of schade aan de apparatuur optreden. Implementeer de gespecificeerde voorzorgsmaatregelen.
	Opmerking: Basis- of verdere informatie.
... ...	Actie: meer stappen, de volgorde moet worden gevolgd.
...	Actie: een stap of een optionele stap.
Menu	Elementen van het instrument, het instrumentdisplay of de programmainterface.
[OK]	Bedieningstoetsen van het instrument of knoppen van de programmainterface.
... |...	Functies/paden binnen een menu.
"..."	Voorbeeldinzendingen

Zorg voor veiligheid

• Gebruik het product alleen op de juiste manier, voor het beoogde doel en binnen de parameters die in de technische gegevens zijn gespecificeerd. Gebruik geen geweld.
• Gebruik het instrument nooit om te meten op of in de buurt van spanningvoerende delen.
• Controleer voor elke meting of de aansluitingen correct zijn afgesloten met blindstekkers of dat de juiste sensoren correct zijn aangesloten. De beschermingsklasse in de technische gegevens die is gespecificeerd voor het bijbehorende instrument, wordt anders mogelijk niet bereikt.
• testo 176 T3 testo 176 T4: Het maximaal toelaatbare potentiaalverschil tussen de sensoringangen is 50 V. Houd hier rekening mee bij het gebruik van oppervlaktesensoren met niet-geïsoleerde thermokoppel.
• Laat na de laatste meting de sondes en sondeschachten voldoende afkoelen om brandwonden door de hete sensortip of de sondeschacht te voorkomen.
• Temperaturen die op sondes/sensoren worden gegeven, hebben alleen betrekking op het meetbereik van de sensoren. Stel handgrepen en toevoerleidingen niet bloot aan temperaturen boven 70°C, tenzij ze uitdrukkelijk zijn toegestaan voor hogere temperaturen.
• Voer alleen het onderhouds- en reparatiewerk aan dit instrument uit dat in de documentatie wordt beschreven. Volg de voorgeschreven stappen exact. Gebruik alleen originele reserveonderdelen van Testo.

Tel.: (07653) 681-0
Fax: (07653) 681-100

E-mail: info@testo.de

Internet: http://www.testo.com

Referenties

• Professionele meetapparatuur + meetsystemen van de wereldmarktleider |
• http://www.testo.com/warranty
• http://www.testo.com/download-center
• http://www.testo.com/service-contact

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download TESTO 176, 176-H1 Handleiding

Beschikbare talen
