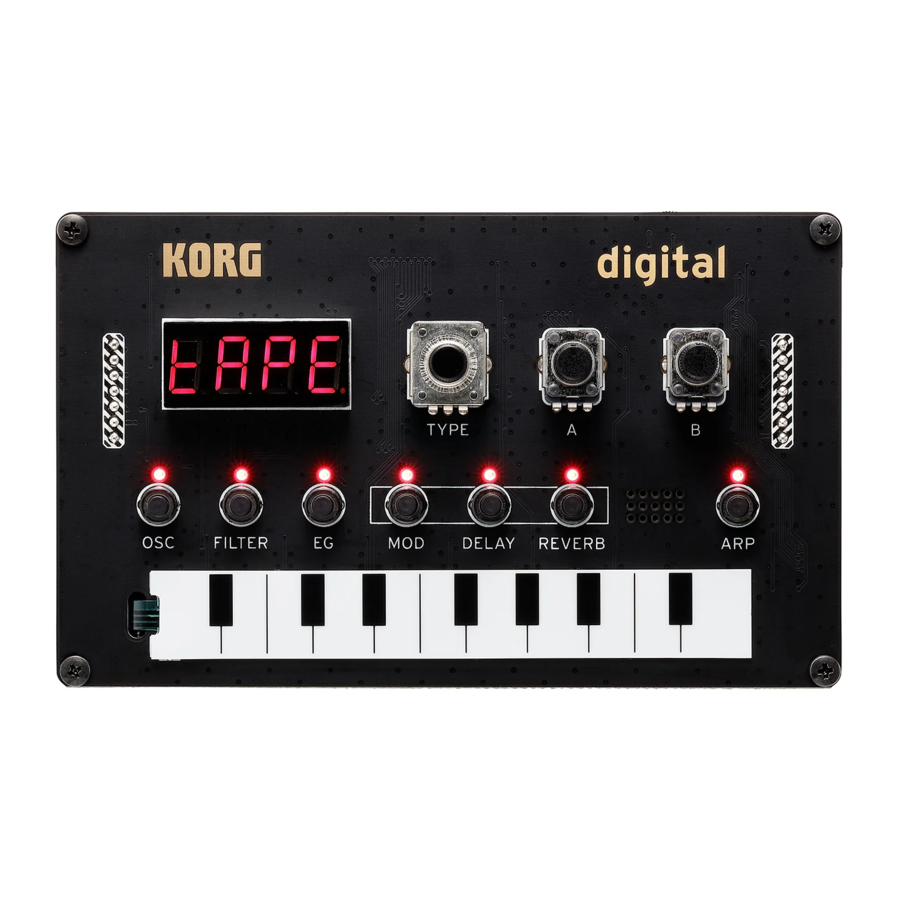

Bedankt voor de aankoop van onze NTS-1 Eurorack Conversion Kit! Hieronder vindt u een stapsgewijze handleiding over hoe u uw NTS-1 in de faceplate krijgt en in uw rack installeert! U kunt ook de videohandleiding hier raadplegen: Korg NTS-1 Eurorack Conversion Kit Installation Guide

Deel 1: Bevestig uw NTS-1 aan de faceplate

Stap 1: Stel het uitgangsvolume in op ongeveer 75%

Stap 2: Verwijder de bovenste 4 schroeven van uw Korg NTS-1 met een kruiskopschroevendraaier

Stap 3: Sluit de schuine Micro-USB-kabel aan op de Korg NTS-1

Stap 4: Sluit de aangesloten kabels van de faceplate aan op uw Korg NTS-1 zoals hieronder aangegeven:

MIDI IN (onderste connector op de faceplate) naar de MIDI IN
SYNC OUT naar de SYNC OUT
SYNC IN naar de SYNC IN
L + R INPUT naar de AUDIO IN

Stap 5: Plaats de NTS-1 door de faceplate en bevestig de 4 schroeven uit stap 1 door de faceplate in uw NTS-1. Wees voorzichtig dat u de faceplate niet bekrast, en u moet het apparaat mogelijk een beetje verschuiven. Onthoud, draai de schroeven niet te vast.

Stap 6: Sluit de laatste TRS-kabel L + R OUTPUT over het apparaat aan op de voorste HEADPHONE OUTPUT op de NTS-1.

Deel 2: Uw kit in uw rack installeren

Stap 1: Sluit de 16-pins connector met de Noise Isolator aan op uw rack en schakel uw rack in

Als u GEEN ROOD LICHT op de noise isolator ziet, ga dan NIET verder en neem contact met ons op voor hulp

Stap 2: Schakel uw rack uit en sluit de USB-A van de NTS-1 aan op de noise isolator

Stap 3: Gebruik een kruiskopschroevendraaier om de 4x M3-schroeven in uw rackrails te plaatsen

Stap 4: Schakel uw rack in en veel plezier!

Kennisbank:

POWER : 16-pins busboard vereist om 5v te leveren voor de Korg NTS-1. Als de voeding van uw rack slechts 10-pins biedt, kunt u een standaard USB-kabel en wandoplader gebruiken om de NTS-1 extern van stroom te voorzien.
NOISE : NTS-1's staan bekend om ruisproblemen bij het voeden van hun apparaat vanaf hetzelfde apparaat dat het audiosignaal beheert. Als u dit probleem heeft, raden we aan om de meegeleverde 16-pins busboardkabel met de aangesloten noise isolator te gebruiken als u verbinding maakt met de voeding van uw racks.
SYNC: Wanneer beide SYNC IN / OUT TRS-kabels op het apparaat zijn aangesloten, accepteert de NTS-1 alleen een SYNC IN-signaal via de faceplate, de SYNC OUT fungeert dan als een THRU. Als u uw NTS-1 als een klok wilt gebruiken via SYNC OUT, laat u de SYNC IN TRS-kabel losgekoppeld.
OUTPUT VOLUME: We raden aan om het OUTPUT-volume in te stellen op ongeveer 75% om vervorming van de uitvoer te voorkomen.
INPUT TRIM : Omdat de meeste Eurorack-modules een hot-signaal verzenden, raden we aan om de KORG NTS-1 INPUT TRIM te wijzigen in -24dB om clipping van uw ingangssignaal te voorkomen. Raadpleeg de KORG-gebruikershandleiding.
OUTPUT LEVEL : De Korg NTS-1 verzendt een LINE LEVEL-uitgangssignaal. Als u terugpatcht naar een eurorack-systeem, zal het niveau extreem laag zijn. We raden aan om een soort voorversterkermodule aan te schaffen om het signaal terug te brengen naar eurorack-normen of om de NTS-1 als uw hoofdoutput te gebruiken.

Aanbevolen toevoegingen:
Abyss Devices - AMP:
https://abyssdevices.com/product/line-level-instrument-amplifier-50x-gain-for-eurorack/
