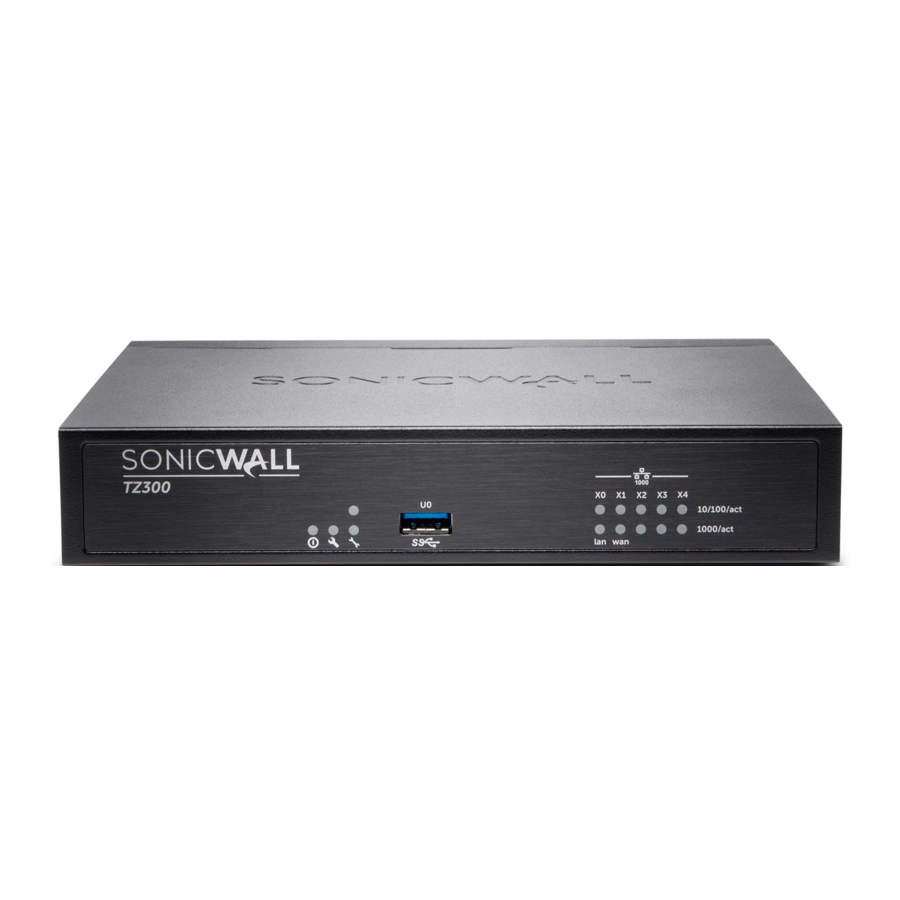

SonicWALL TZ300, TZ300 Wireless handleiding

TZ300 / TZ300W voor- en achterkantpanelen

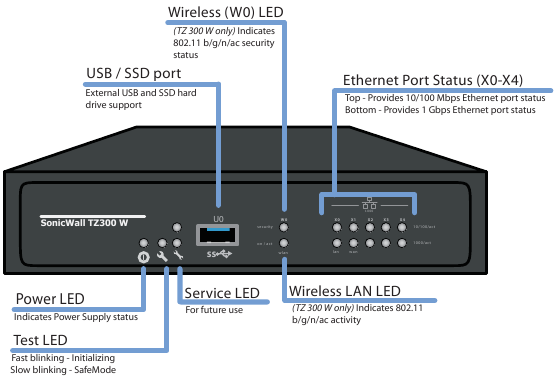

Voorpaneel

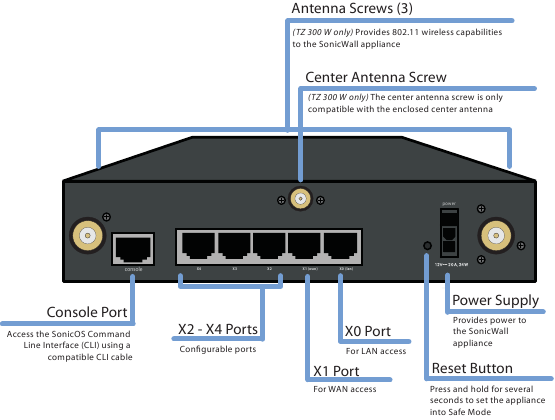

Achterpaneel

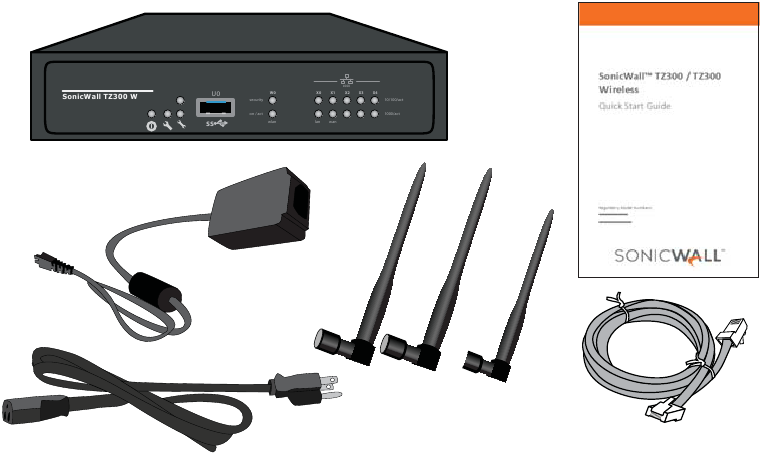

Inhoud van de verpakking controleren

Controleer of uw verpakking de volgende inhoud bevat:

• SonicWall-apparaat
• Antennes (3) (alleen TZ300 Wireless-apparaat)
• Ethernetkabel
• Standaard stroomadapter
• Standaard stroomkabel
• Snelstartgids

OPMERKING: Het meegeleverde netsnoer is alleen goedgekeurd voor gebruik in specifieke landen of regio's. Voordat u een netsnoer gebruikt, dient u te controleren of het is geclassificeerd en goedgekeurd voor gebruik op uw locatie.

Inschakelen

• Sluit de antennes aan op het apparaat.
  OPMERKING: De middelste antenne is gelabeld en is alleen compatibel met de middelste antenneschroef. (alleen TZ300 Wireless-apparaat)

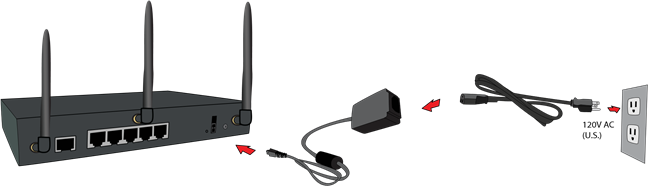

• Sluit de stroomadapter aan op het apparaat en op de stroomkabel. Steek de stroomkabel in een geschikt stopcontact (100-240 volt AC).

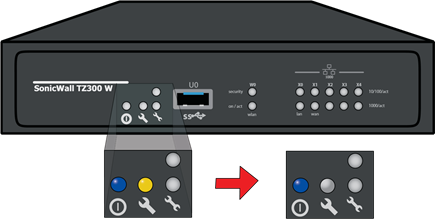

• Het TZ-apparaat wordt ingeschakeld en de Test-LED knippert tijdens de opstartprocedure.


Gebruik uitsluitend de meegeleverde stroomadapter bij dit apparaat. Gebruik geen beschadigde stroomadapter of een adapter van een ander apparaat.

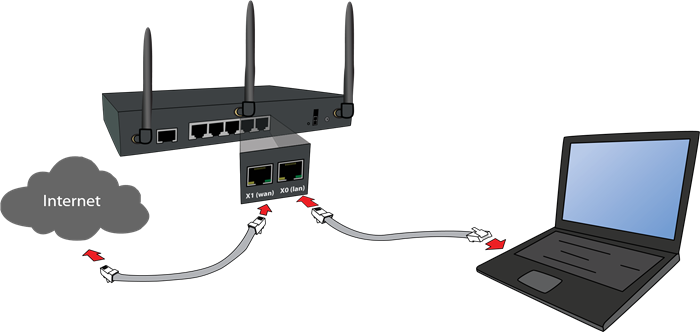

De interfaces verbinden

• Sluit de WAN-interface (X1) aan op uw internetverbinding met behulp van een standaard ethernetkabel.
• Sluit de LAN-interface (X0) aan op uw computer met behulp van een standaard ethernetkabel.


De Setup Wizard uitvoeren

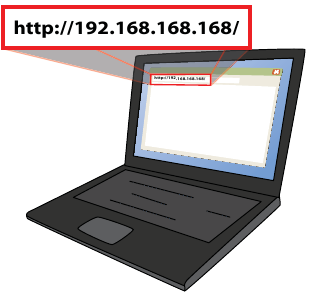

• Navigeer naar https://192.168.168.168 in uw webbrowser.

  TIP: Uw computer moet DHCP IP-adressering gebruiken.

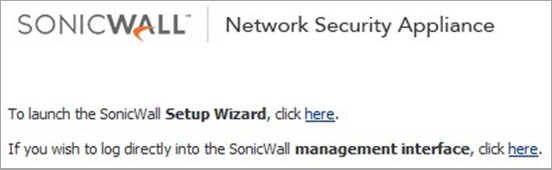

• Klik op de link in "To launch the SonicWall Setup Wizard, click here." (Om de SonicWall Setup Wizard te starten, klik hier (hier)).

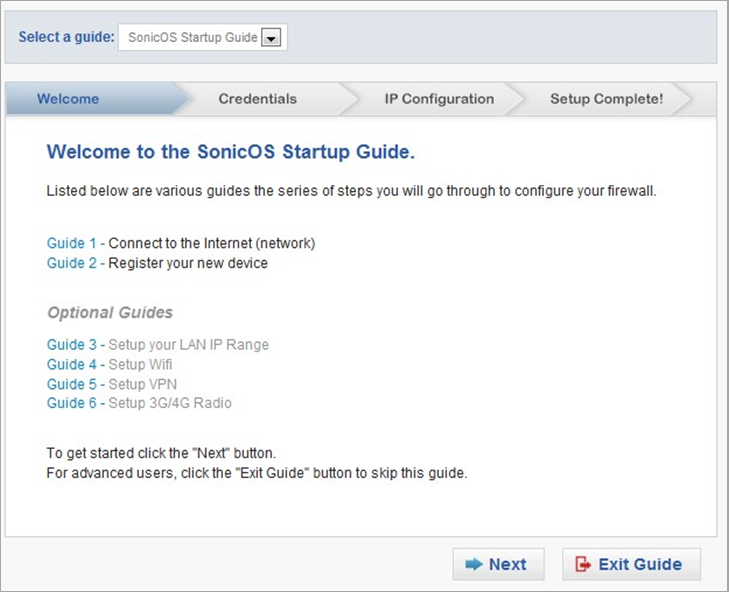

• De SonicOS Startup Guide wordt geopend.

• Klik op Next (Volgende) en volg de aanwijzingen in de Startup Guide-pagina's die volgen.
• Voer de beheerdersreferenties van het TZ-apparaat in om het wachtwoord te wijzigen, indien gewenst. Klik op Next (Volgende).
  OPMERKING: De standaard beheerdersreferenties zijn
  Username (Gebruikersnaam): admin
  Password (Wachtwoord): password

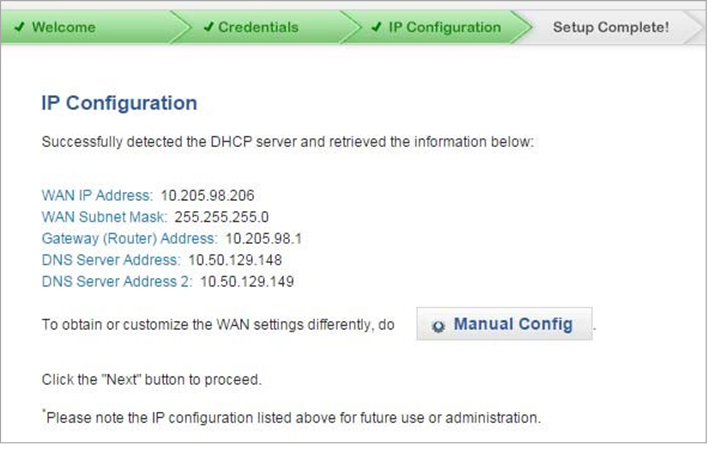

• De automatische WAN IP-instellingen worden weergegeven. Klik op Next (Volgende).

  OPMERKING: Raadpleeg de meest recente SonicOS Administration Guide voor handmatige configuratie.
• De nieuwe IP-configuratie wordt weergegeven. Klik op Done (Gereed).

Draadloze LAN-instellingen configureren

• Meld u aan bij uw TZ-apparaat en klik op het pictogram Wizards (Wizards).

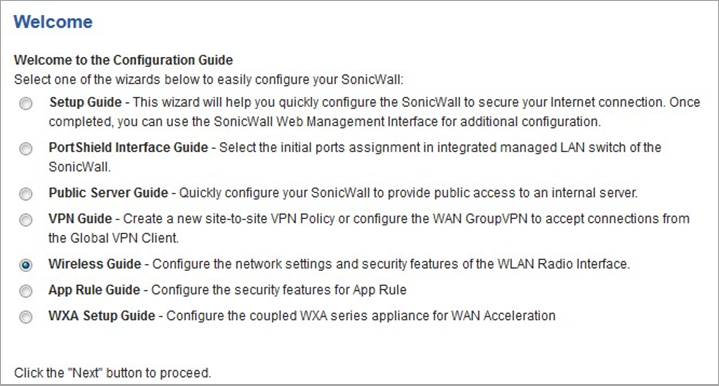

• Selecteer de keuzerondje voor de Wireless Guide (Draadloze handleiding) wizard.

• Klik op Next (Volgende) en volg de aanwijzingen in de Wireless Guide (Draadloze handleiding) wizard. Raadpleeg de meest recente SonicOS Administration Guide voor meer informatie en volledige procedures.

Voor internationale (niet-VS of Japan) TZ Wireless-apparaten wordt u gevraagd om een landcode te selecteren wanneer u de Wireless Guide (Draadloze handleiding) gebruikt of wanneer u voor het eerst naar de pagina Wireless > Settings (Draadloos > Instellingen) navigeert. Zorg ervoor dat u de landcode selecteert voor het land waarin het apparaat wordt ingezet, zelfs als u zich momenteel niet in dat land bevindt.

Als u de landcode voor Canada selecteert, kan deze alleen worden gewijzigd door contact op te nemen met SonicWall Support.

Product registreren

• Richt uw browser op het LAN IP-adres van het apparaat (standaard https://192.168.168.168) en log in met de beheerdersreferenties.

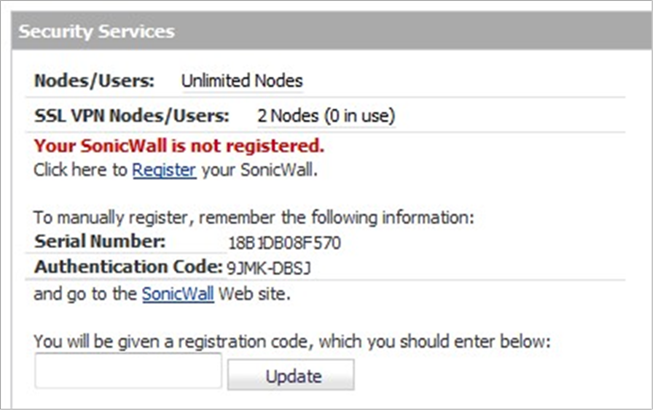

• Klik op Register (Registreren) op de pagina System > Status (Systeem > Status) onder het gedeelte Security Services.
  TIP: Voor het registreren van het apparaat vanuit SonicOS is vereist dat de DNS-serverinstellingen zijn geconfigureerd op de WAN-interface (X1).

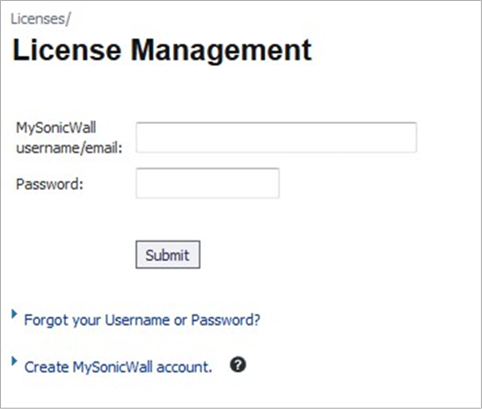

• Log in met uw MySonicWall-accountnaam en wachtwoord. Als u geen MySonicWall-account hebt, klikt u op de link Create MySonicWall account (MySonicWall-account aanmaken) om een account aan te maken.

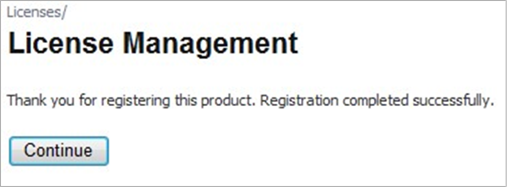

• MySonicWall verkrijgt rechtstreeks de nodige informatie van het TZ-apparaat. Wanneer u klaar bent, ziet u een bericht dat de registratie is voltooid. Klik op Continue (Doorgaan).

  OPMERKING: Uw apparaat moet zijn geregistreerd om de nieuwste firmware te downloaden.

De nieuwste firmware downloaden

• Navigeer in een webbrowser naar http://www.mysonicwall.com
• Klik op Downloads (Downloads) en selecteer TZ300 of TZ300 W Firmware in het vervolgkeuzemenu Software Type (Softwaretype).
• Klik op de link voor de gewenste firmware en sla het bestand op een locatie op uw computer op.

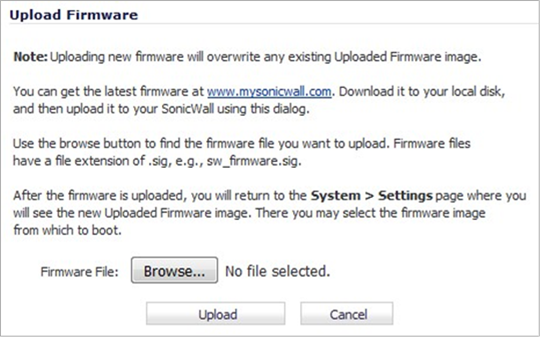

• Navigeer op het TZ-apparaat naar de pagina System > Settings (Systeem > Instellingen). Klik op de knop Upload New Firmware (Nieuwe firmware uploaden).
• Klik op de knop Browse (Bladeren) om de firmware te selecteren die u zojuist hebt gedownload.
• Klik op Upload (Uploaden) en wacht tot het uploaden is voltooid.
• Klik in de Firmware Management Table (Firmwarebeheertabel) op het pictogram Boot (Opstarten) voor uw nieuwe firmware.

Het TZ-apparaat monteren

Monteer het apparaat niet aan het plafond, het is niet ontworpen voor een veilige plafondmontage. Voor optionele wandmontage hebt u nodig:

• Schroevendraaier
• Boormachine met geschikte boor
• Voor montage op gipsplaat:
  • Twee #6 pan-head schroeven, 1 inch lang (kopdiameter 7 mm, 25 mm lang)
  • Twee muurankers
• Voor montage op massief hout of metaal:
  • Twee #6 pan-head hout- of machineschroeven, 1 inch lang (kopdiameter 7 mm, 25 mm lang)

Om het apparaat aan de muur te monteren:

1. Boor twee gaten met een tussenruimte van 11,5 cm (4,5 inch) in de muur waar u het apparaat wilt monteren.
2. Als u muurankers gebruikt, plaatst u een muuranker in elk gat.
3. Steek een schroef in elk muuranker (in elk gat als u geen muurankers gebruikt), waarbij u 0,45 cm (3/16 inch) van de schroeven bloot laat (inclusief schroefkop).
4. Plaats de montagesleuven van het apparaat over de schroeven en druk naar binnen en omlaag totdat het apparaat stevig is gemonteerd.

Veiligheidsinformatie

Voor uw veiligheid dient u alle instructies in dit gedeelte op te volgen.

Het apparaat installeren

Installeer op een locatie uit de buurt van direct zonlicht en warmtebronnen. Een maximale omgevingstemperatuur van 40 °C (104 °F) wordt aanbevolen.

Leid kabels weg van elektriciteitsleidingen, TL-armaturen en bronnen van ruis, zoals radio's, zenders en breedbandversterkers.

De meegeleverde stroomkabel(s) zijn alleen goedgekeurd voor gebruik in specifieke landen of regio's. Voordat u een netsnoer gebruikt, dient u te controleren of het is geclassificeerd en goedgekeurd voor gebruik op uw locatie. Zorg ervoor dat er geen water of overmatig vocht in het apparaat kan komen.

Zorg voor een onbelemmerde luchtstroom rond het apparaat en door de ventilatieopeningen aan de zijkant van het apparaat. Een minimale speling van 25,44 mm (1 inch) wordt aanbevolen.

Er moet rekening worden gehouden met de aansluiting van de apparatuur op het voedingscircuit. Er moet voldoende rekening worden gehouden met de typeplaatgegevens van de apparatuur bij het aanpakken van dit probleem. Overbelast het circuit niet.

Deze apparatuur is niet bedoeld voor gebruik op werkplekken met beeldschermunits, in overeenstemming met §2 van de Duitse verordening voor werkplekken met beeldschermunits. Om storende reflecties op beeldschermwerkplekken te voorkomen, mag dit apparaat niet in het directe gezichtsveld worden geplaatst.

Waarschuwing voor lithiumbatterij

De lithiumbatterij die in het SonicWall-beveiligingsapparaat wordt gebruikt, mag niet door de gebruiker worden vervangen. Retourneer het SonicWall-beveiligingsapparaat naar een door SonicWall geautoriseerd servicecentrum voor vervanging door hetzelfde of een gelijkwaardig type dat door de fabrikant wordt aanbevolen. Als de batterij of het SonicWall-beveiligingsapparaat om welke reden dan ook moet worden weggegooid, dient u dit te doen volgens de instructies van de batterijfabrikant.

Kabelaansluitingen

Alle Ethernet- en RS232-kabels (console) zijn ontworpen voor aansluiting in het gebouw op andere apparatuur. Sluit deze poorten niet rechtstreeks aan op communicatiebedrading of andere bedrading die het gebouw verlaat waar het SonicWall-apparaat zich bevindt.

Informatie over de voeding

Als de voeding ontbreekt in uw SonicWall-productpakket, neem dan contact op met SonicWall Technical Support via https://support.sonicwall.com/contact‐support voor een vervanging. Dit product mag alleen worden gebruikt met een UL-gecertificeerde voeding met het label "I.T.E. LPS" met een uitgang van 12V DC, minimaal 2,0 A, Tma: minimaal 40 graden C.

EU en EVA

Dit apparaat is goedgekeurd voor gebruik in EU-lidstaten en EVA-landen zoals weergegeven op het apparaatlabel.

TZ300 W (RM: APL28-0B5) RF-zendbanden en vermogen

Legenda

Een WAARSCHUWING-pictogram geeft een potentieel risico op materiële schade, persoonlijk letsel of overlijden aan.

Een VOORZICHTIG-pictogram geeft mogelijke schade aan hardware of verlies van gegevens aan als de instructies niet worden opgevolgd.

BELANGRIJK, OPMERKING,
TIP, MOBIEL of VIDEO: Een informatiepictogram geeft ondersteunende informatie aan.

Referenties

• https://support.sonicwall.com/contact‐support
• MySonicWall
