SonicWALL NSa / NSsp-serie Handleiding
Inleiding
Dit document bevat instructies voor het verwijderen van een systeemventilator en het installeren van een vervanging in uw SonicWall-netwerkbeveiligingsapparaat. De SonicWall NSsp- en high-end NSa-apparaten bevatten twee of drie koelventilatoren die toegankelijk zijn vanaf de achterkant van het apparaat. De meerdere ventilatormodules zorgen voor temperatuurregeling van het systeem.
OPMERKING: Het is niet nodig om de stroom uit te schakelen voordat u een ventilator vervangt.
Mogelijk gevaar van de ventilator.

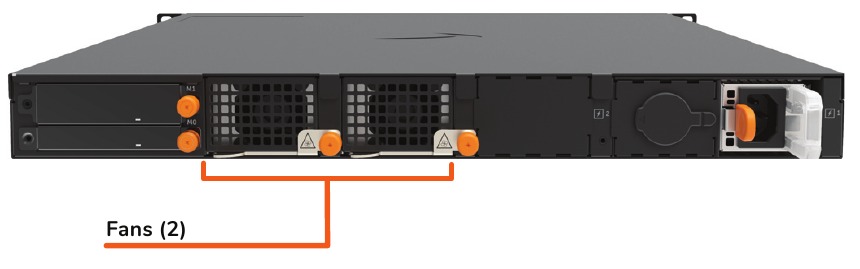

NSa met twee ventilatoren achteraanzicht

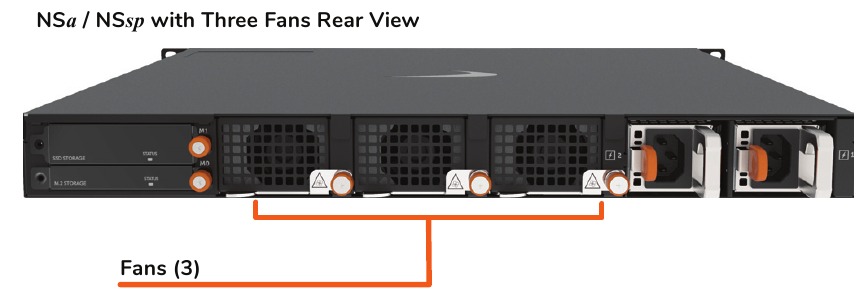

NSa / NSsp met drie ventilatoren achteraanzicht

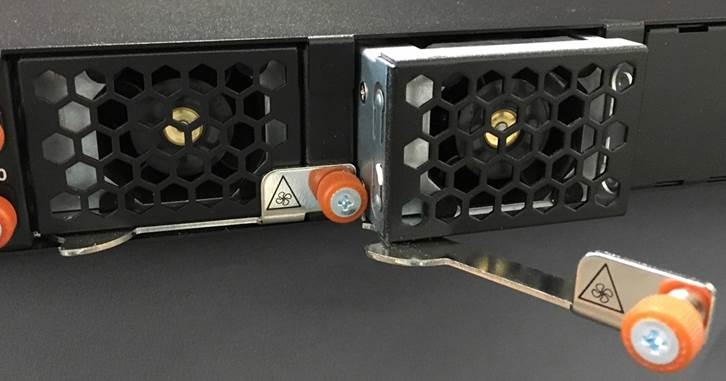

De systeemventilator verwijderen uit het apparaat
Om een ventilatormodule uit het SonicWall-apparaat te verwijderen:
- Draai de borgschroef los met uw vingers of een kruiskopschroevendraaier, indien nodig.
- Let op de oriëntatie van de ventilator in het apparaat en trek de hendel helemaal open tot hij recht naar achteren wijst. Hierdoor worden de contacten van de ventilator losgekoppeld.
- Wacht enkele seconden totdat de ventilator is gestopt met draaien.
- Trek de ventilatormodule naar buiten om deze volledig uit het apparaat te verwijderen en leg deze vervolgens opzij.
Een systeemventilator in het apparaat plaatsen
Plaats GEEN andere objecten dan de ventilatormodule in het apparaat.
Om een nieuwe ventilatormodule in het SonicWall-apparaat te installeren:
- Plaats, terwijl het apparaat is uitgeschakeld, de ventilatormodule in de lege sleuf met dezelfde oriëntatie als toen u de defecte module verwijderde.
- Duw de ventilatormodule stevig op zijn plaats totdat deze volledig vastzit en vastklikt.
- Plaats de bevestigingsbeugel terug over de ventilatormodule en draai de bevestigingsschroef vast met een schroevendraaier om de beugel stevig vast te zetten.
- Controleer of de nieuwe ventilator correct werkt.
Deze ventilator is uitsluitend bedoeld voor gebruik met de hieronder aangegeven SonicWall-apparaten. Gebruik van deze ventilator met een SonicWall-apparaat dat niet is goedgekeurd, maakt de garantie voor dat apparaat ongeldig. Deze ventilator wordt geleverd als vervangende ventilator en wordt geleverd op een "as is"-basis zonder enige garantie.
Deze ventilator, 01-SSC-0025 SONICWALL HIGH-END NSA NSSP SERIES FAN FRU, is goedgekeurd voor gebruik met:
SonicWall NSsp 13700 en lager genummerde NSsp-modellen
SonicWall NSa 4700 en hogere NSa x700-modellen
SonicWall NSa 4650 en hogere NSa xx50-modellen
Voor informatie en gerelateerde documenten, zie de volgende website: https://www.sonicwall.com/support
Legenda
Een WAARSCHUWING-pictogram duidt op een potentieel risico op materiële schade, persoonlijk letsel of overlijden.
Een VOORZICHTIG-pictogram duidt op mogelijke schade aan hardware of verlies van gegevens als de instructies niet worden gevolgd.
BELANGRIJK, OPMERKING, TIP, MOBIEL of VIDEO: Een informatiepictogram geeft ondersteunende informatie aan.
