EINHELL TC-SY 400 P Handleiding

Veiligheidsvoorschriften

Lees de gebruiksaanwijzing om het risico op letsel te verminderen

Draag oorkappen. De impact van lawaai kan gehoorschade veroorzaken.

Draag een ademmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Gebruik het apparaat nooit om materialen te bewerken die asbest bevatten!

Draag een veiligheidsbril. Vonken die tijdens het werken ontstaan of splinters, schilfers en stof die door het apparaat worden uitgestoten, kunnen leiden tot verlies van het gezichtsvermogen.

Draag handschoenen.

Let op! Demonteer en reinig de apparatuur direct na elk gebruik. Dit is de enige manier om de bevochtigde onderdelen schoon te houden en verstopping te voorkomen. Onderdelen die niet worden gereinigd, kunnen verstopt raken, waardoor een storing in de apparatuur ontstaat.

Bij het gebruik van de apparatuur moeten enkele veiligheidsmaatregelen in acht worden genomen om letsel en schade te voorkomen. Lees de volledige gebruiksaanwijzing en veiligheidsvoorschriften aandachtig door. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, geef dan ook deze gebruiksaanwijzing en veiligheidsvoorschriften mee. Wij aanvaarden geen aansprakelijkheid voor schade of ongevallen die ontstaan als gevolg van het niet opvolgen van deze instructies en de veiligheidsinstructies.

De bijbehorende veiligheidsinformatie is te vinden in het bijgevoegde boekje.

Lees alle veiligheidsvoorschriften en instructies. Fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik. Algemene veiligheidsinstructies voor elektrisch gereedschap

Lees alle veiligheidsvoorschriften en instructies. Fouten die worden gemaakt bij het opvolgen van de veiligheidsvoorschriften en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle veiligheidsvoorschriften en instructies op een veilige plaats voor toekomstig gebruik.

De term "elektrisch gereedschap" die in de veiligheidsinstructies wordt gebruikt, verwijst naar elektrisch gereedschap dat wordt gevoed door het elektriciteitsnet (met een stroomkabel) en naar elektrisch gereedschap dat op batterijen werkt (zonder een stroomkabel).

Veiligheid op de werkplek

1. Houd uw werkgebied schoon en goed verlicht. Rommelige of onverlichte werkgebieden kunnen tot ongelukken leiden.
2. Gebruik het elektrisch gereedschap niet in een omgeving waar er een risico is op ontploffingen en waar zich ontvlambare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap produceert vonken die het stof of de dampen kunnen doen ontbranden.
3. Houd het elektrisch gereedschap buiten het bereik van kinderen en andere personen. Als er afleiding is, kunt u de controle over het apparaat verliezen.

Elektrische veiligheid

1. De stekker van dit elektrisch gereedschap moet in het stopcontact passen. De stekker mag nooit op enigerlei wijze worden veranderd. Gebruik nooit adapterstekkers samen met geaarde elektrische gereedschappen. Ongewijzigde stekkers en correcte stopcontacten verminderen het risico op een elektrische schok.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, verwarming, ovens en koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is.
3. Houd het gereedschap uit de regen en uit de buurt van vocht. Het binnendringen van water in een elektrisch gereedschap vergroot het risico op een elektrische schok.
4. Gebruik de kabel niet om het elektrisch gereedschap te dragen, op te hangen of uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende delen van het apparaat. Beschadigde of verwarde kabels vergroten het risico op een elektrische schok.
5. Als u buitenshuis met een elektrisch gereedschap werkt, gebruik dan alleen verlengkabels die speciaal voor dit doel zijn ontworpen. Door speciaal ontworpen verlengkabels voor buitengebruik te gebruiken, wordt het risico op een elektrische schok verminderd.
6. Als het gebruik van het elektrisch gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. De aardlekschakelaar vermindert het risico op een elektrische schok.

Veiligheid van personen

1. Wees voorzichtig, let op wat u doet en gebruik een elektrisch gereedschap verstandig. Gebruik het gereedschap niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid bij het gebruik van het elektrisch gereedschap kan leiden tot ernstige verwondingen.
2. Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen (zoals stofmaskers, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrisch gereedschap) vermindert het risico op letsel.
3. Zorg ervoor dat het apparaat niet per ongeluk kan starten. Zorg ervoor dat het elektrisch gereedschap is uitgeschakeld voordat u het aansluit op de stroomvoorziening en/of de batterij plaatst, of het gereedschap oppakt of draagt. Als uw vinger op de schakelaar zit terwijl u het elektrisch gereedschap draagt of als u het apparaat op het elektriciteitsnet aansluit terwijl het is ingeschakeld, kan dit tot ongelukken leiden.
4. Verwijder sleutels en steeksleutels voordat u het elektrisch gereedschap inschakelt. Een gereedschap of sleutel die in contact komt met roterende delen van het apparaat kan tot verwondingen leiden.
5. Vermijd abnormale werkhoudingen. Zorg ervoor dat u stevig staat en te allen tijde uw evenwicht bewaart. Op deze manier kunt u het elektrisch gereedschap beter controleren in onverwachte omstandigheden.
6. Draag geschikte werkkleding. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
7. Als er stofzuigers en afvoerapparaten kunnen worden gemonteerd, zorg er dan voor dat deze correct zijn bevestigd en correct worden gebruikt. Het gebruik van een stofafzuigsysteem kan het gevaar van stof verminderen.

Verlies deze veiligheidsinformatie niet.

Gebruik en behandeling van het elektrisch gereedschap

1. Overbelast het apparaat niet. Gebruik het juiste gereedschap voor uw werk. U kunt beter en veiliger werken binnen de gegeven prestatiegrenzen.
2. Gebruik geen elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat niet kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
3. Trek de stekker uit het stopcontact en/of verwijder de batterij voordat u aanpassingen aan het apparaat aanbrengt, accessoires vervangt of het apparaat neerzet. Deze veiligheidsmaatregel voorkomt het onbedoeld starten van het elektrisch gereedschap.
4. Houd ongebruikte elektrische gereedschappen buiten het bereik van kinderen. Laat mensen die niet bekend zijn met het apparaat of die deze instructies niet hebben gelezen het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het wordt gebruikt door onervaren mensen.
5. Reinig uw elektrisch gereedschap zorgvuldig. Controleer of bewegende delen goed functioneren en niet vastlopen, of onderdelen gebroken of beschadigd zijn genoeg om de werking van dit elektrisch gereedschap te beïnvloeden. Laat beschadigde onderdelen repareren voordat u het apparaat gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd uw snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden zal minder snel vastlopen en is gemakkelijker te controleren.
7. Zorg ervoor dat u elektrisch gereedschap, accessoires, hulpstukken, enz. gebruikt in overeenstemming met deze instructies. Houd rekening met de omstandigheden in uw werkgebied en de klus die u moet klaren. Het gebruik van elektrisch gereedschap voor een ander doel dan waarvoor het bedoeld is, kan tot gevaarlijke situaties leiden.

Service

1. Laat uw elektrisch gereedschap alleen repareren door opgeleid personeel met behulp van originele reserveonderdelen. Dit zorgt ervoor dat uw elektrisch gereedschap veilig blijft in gebruik.

Verlies deze veiligheidsinstructies niet. Speciale veiligheidsinformatie

• Koppel altijd de stekker uit het stopcontact voordat u werkzaamheden aan de apparatuur uitvoert.
• U mag alleen materialen zoals verf, lak, vernis, enz. spuiten die een vlampunt hebben van meer dan 55°C, zonder extra verwarming. (Gevarenklasse A II of A III, zie materiaalemmer)
• Wees u bewust van de gevaren die verbonden zijn aan het materiaal dat u spuit. Lees de gevareninformatie op de emmer of de informatie die door de fabrikant wordt verstrekt.
• Volg de veiligheidsvoorschriften van de fabrikant bij het werken met het materiaal dat u spuit.
• Spuit geen materialen als u niet weet hoe gevaarlijk ze zijn.
• Gebruik persoonlijke beschermingsmiddelen (gezichtsmasker) die de lucht filteren om inademing van spuitnevel te voorkomen.
• Draag handschoenen en beschermende kleding om huidcontact met de verf te voorkomen.
• Draag geschikte oogbescherming (veiligheidsbril).
• De werkruimte moet groter zijn dan 30 m³ en er moet voldoende ventilatie worden gewaarborgd tijdens het spuiten en drogen.
• Houd er rekening mee dat verf en lak zeer ontvlambaar en potentieel explosief kunnen zijn. Er mogen geen ontstekingsbronnen zijn, zoals open haarden, open vuur, brandende sigaretten of machines die vonken genereren.
• Het verfspuitpistool mag niet worden gebruikt in ruimten waar de richtlijn explosiebeveiliging van toepassing is.
• Wanneer u aan het spuiten bent, mogen er geen ontstekingsbronnen in de buurt zijn, zoals open vuur, sigarettenrook, vonken, hete gloeiende draden, hete oppervlakken, enz.
• Het verfspuitpistool mag niet worden gebruikt om ontvlambare stoffen te spuiten.
• Er mogen geen ontvlambare oplosmiddelen worden gebruikt om het verfspuitpistool te reinigen.
• RISICO OP LETSEL! Richt het verfspuitpistool nooit op uzelf, andere mensen of dieren.
• Voer overgebleven verf en reinigingsmiddelen op de juiste manier af in overeenstemming met de lokale wet- en regelgeving.
• Overgebleven verf moet naar een geschikt inzamelpunt worden gebracht. Als u het niet zeker weet, vraag dan de plaatselijke gemeente waar het dichtstbijzijnde inzamelpunt is.
• Wanneer u met het verfspuitpistool binnen of buiten werkt, mag het pistool geen oplosmiddeldampen aanzuigen.
• Wanneer u buiten werkt, let dan op de windrichting. De wind kan het materiaal over grote afstanden verspreiden en schade veroorzaken.
• Laat kinderen het pistool niet hanteren.
• Open het pistool nooit om elektrische reparaties uit te voeren.
• Spuiten in de huid kan gifstoffen in het lichaam brengen. Bel onmiddellijk een arts als de straal een huidbeschadiging veroorzaakt of de huid binnendringt.
• Kinderen mogen deze apparatuur niet gebruiken. Kinderen moeten onder toezicht staan, zodat ze niet met de apparatuur spelen. Kinderen mogen geen reiniging of onderhoud uitvoeren.
• Deze apparatuur mag niet worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of personen met een gebrek aan ervaring en kennis.

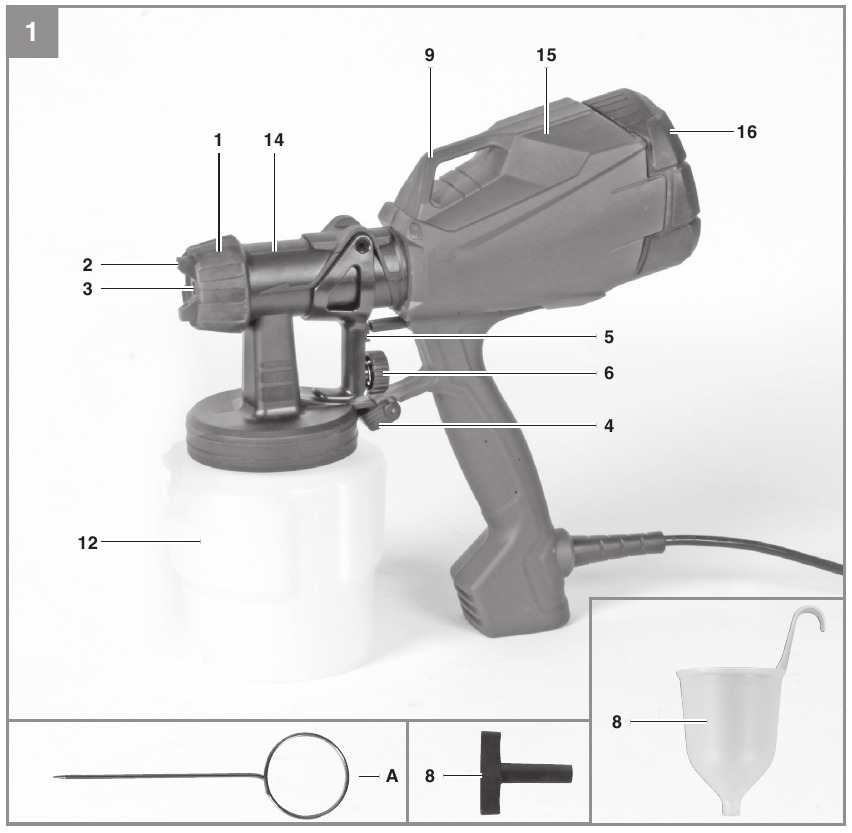

Indeling en meegeleverde artikelen

Indeling

1. Luchtkapborgring
2. Luchtkap
3. Sproeier
4. Vergrendelingshendel
5. Bedieningshendel
6. Max. volumeregeling verf
7. Pistoolbevestiging
8. Viscositeitsbeker
9. Wandopberghoek
10. Aansluiting materiaalslang
11. Materiaalslang
12. Reservoir
13. Vloeistofnaald (kunststof)
14. Bedieningseenheid
15. Aandrijfeenheid
16. Filterdop
    1. Reinigingsnaald
    2. Adapter voor vloeistofnaald

Meegeleverde artikelen
Controleer of het artikel compleet is zoals aangegeven in de leveringsomvang. Als er onderdelen ontbreken, neem dan uiterlijk binnen 5 werkdagen na aankoop van het product contact op met ons servicecentrum of het verkooppunt waar u uw aankoop hebt gedaan en toon een geldige aankoopbon. Raadpleeg ook de garantietabel in de service-informatie aan het einde van de bedieningsinstructies.

• Open de verpakking en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en eventuele verpakkings- en/of transportbeugels (indien aanwezig).
• Controleer of alle items zijn meegeleverd.
• Inspecteer de apparatuur en accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het einde van de garantieperiode.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Er bestaat gevaar voor inslikken of verstikking!

• Reservoir
• Reinigingsborstel (niet afgebeeld)
• Reinigingsnaald
• Viscositeitsbeker
• Dop
• 2,5 mm sproeier, gemonteerd op het pistool (kleur: zwart)
• Vervangende sproeier, 2 mm (rood)
• Originele bedieningsinstructies
• Veiligheidsinformatie

Correct gebruik

De machine is geschikt voor het spuiten van verf op basis van oplosmiddelen en water, vernis, primers, transparante lak, voertuigbasis- en blanke lakken, beitsen en houtbeschermingsmiddelen. Alkali- en zure stoffen, spuitmaterialen die deeltjes bevatten, latexverf en niet-drup-/niet-spetterverf mogen niet worden gespoten.

De apparatuur mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik wordt beschouwd als misbruik. De gebruiker/operator en niet de fabrikant is aansprakelijk voor schade of letsel van welke aard dan ook als gevolg hiervan. Houd er rekening mee dat onze apparatuur niet is ontworpen voor gebruik in commerciële, handels- of industriële toepassingen. Onze garantie vervalt als de machine wordt gebruikt in commerciële, handels- of industriële bedrijven of voor gelijkwaardige doeleinden.

Technische gegevens

Netspanning/frequentie 127 V ~ 60 Hz

Vermogen 400 W

Max. debiet (Qmax.) 500 ml/min

Reservoirvolume 800 ml

Sproeier dia. 2,0 / 2,5 mm

Max. viscositeit 60 DIN-sec

Beschermingsklasse II/

Gewicht ca. 1,3 kg

Geluid en trillingen
Geluids- en trillingswaarden zijn gemeten in overeenstemming met EN 60745.

L_pA geluidsdrukniveau 82,7 dB(A)

K_pA onzekerheid 3 dB

L_WA geluidsvermogensniveau 93,7 dB(A)

K_WA onzekerheid 3 dB

Draag oorbeschermers.
De impact van lawaai kan gehoorbeschadiging veroorzaken.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald in overeenstemming met EN 60745.

Handvat
Trillingsemissiewaarde a_h = 1,41 m/s²
K-onzekerheid = 1,5 m/s²

De gespecificeerde trillingswaarde is vastgesteld in overeenstemming met een gestandaardiseerde testmethode. Deze kan veranderen afhankelijk van hoe de elektrische apparatuur wordt gebruikt en kan in uitzonderlijke omstandigheden de gespecificeerde waarde overschrijden.

De gespecificeerde trillingswaarde kan worden gebruikt om de apparatuur te vergelijken met ander elektrisch gereedschap.

De gespecificeerde trillingswaarde kan worden gebruikt voor een eerste beoordeling van een schadelijk effect.

Houd de geluidsemissies en trillingen tot een minimum beperkt.

• Gebruik alleen apparaten die in perfecte staat verkeren.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw manier van werken aan het apparaat aan.
• Overbelast het apparaat niet.
• Laat het apparaat indien nodig onderhouden.
• Schakel het apparaat uit wanneer het niet in gebruik is.
• Draag beschermende handschoenen.

Restrisico's
Zelfs als u dit elektrische gereedschap gebruikt in overeenstemming met de instructies, kunnen bepaalde restrisico's niet worden uitgesloten. De volgende gevaren kunnen zich voordoen in verband met de constructie en indeling van de apparatuur:

1. Longschade als er geen geschikt beschermend stofmasker wordt gebruikt.
2. Gehoorbeschadiging als er geen geschikte gehoorbescherming wordt gebruikt.
3. Gezondheidsschade veroorzaakt door trillingen aan hand en arm als de apparatuur gedurende langere tijd wordt gebruikt of niet correct wordt geleid en onderhouden.

Voordat u de apparatuur start

Voordat u de apparatuur aansluit op het elektriciteitsnet, moet u ervoor zorgen dat de gegevens op het typeplaatje identiek zijn aan de netgegevens.

Trek altijd de stekker uit het stopcontact voordat u aanpassingen aan de apparatuur maakt.

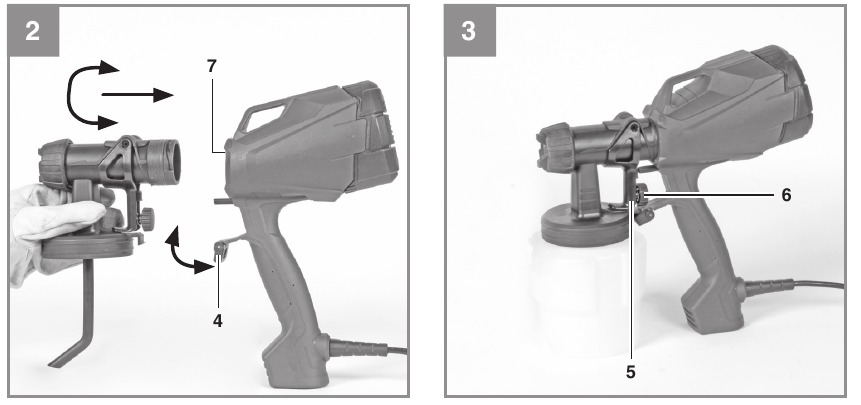

Montage van het spuitpistool

• De bedieningseenheid (14) is bevestigd aan het handvat (15) met de pistoolmontage-bajonetaansluiting (7).
• Open de vergrendelingshendel (4).
• Draai en plaats de bedieningseenheid (14) in het handvat.
• Sluit de vergrendelingshendel.

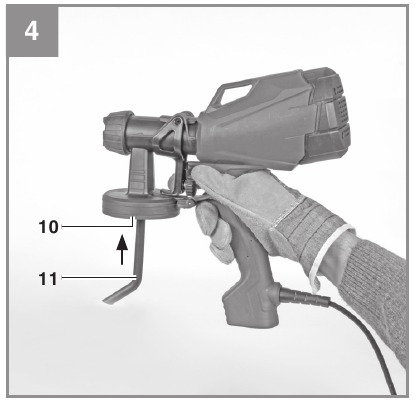

• Plaats de materiaalslang (11) in de aansluiting van de materiaalslang (10).
• Schroef het reservoir in de bedieningseenheid.

Werking

Voorbereiding van het materiaal

De verf moet doorgaans worden verdund voordat deze in het spuitpistool kan worden gebruikt. Instructies over hoe de verf te verdunnen voor het spuiten, worden niet altijd op de verfbus afgedrukt. U dient de viscositeitstabel als leidraad te gebruiken (viscositeit = consistentie van de verf).

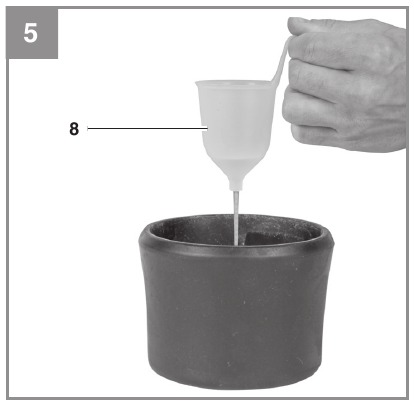

De viscositeit meten (Fig. 5)

1. Meng het materiaal grondig voordat u het meet.
2. Dompel de viscositeitsbeker (8) volledig in het materiaal.
3. Til vervolgens de viscositeitsbeker (8) uit het mengsel en gebruik een stopwatch om de tijd te meten die nodig is voordat al het materiaal door de beker is gestroomd. Zodra de continue stroom uit de onderkant wordt onderbroken, stopt u de timer.
   Herhaal dit totdat u de gewenste viscositeit hebt.

Dit is de „looptijd in seconden". (Zie Viscositeitstabel)

Diameter van de sproeier
De grootte van de te gebruiken sproeier en vloeistofnaald is afhankelijk van de viscositeit van het materiaal. Gebruik, afhankelijk van de viscositeit, de sproeier met een diameter van 2,0 mm (kleur rood, voor lagere viscositeit) of de sproeier met een diameter van 2,5 mm (kleur: zwart, voor hogere viscositeit). De vloeistofnaald in het pistool is geschikt voor beide sproeierdiameters.

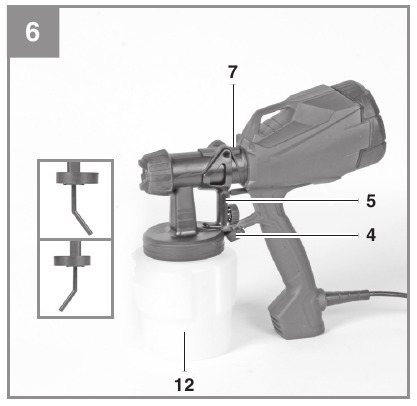

Werken met het verfspuitpistool

Let op! Dek alle oppervlakken af die tegen de verfnevel beschermd moeten worden, ook gebieden die verder weg liggen van de plaats waar u aan het werk bent. Een fijne nevel uit het spuitpistool kan zich naar gebieden in de wijdere omgeving binnen en buiten verspreiden, en het materiaal zal daar op oppervlakken worden afgezet.

• Schroef de container (12) van het verfspuitpistool.
• Lijn de materiaalslang (11) uit voor het object waaraan u werkt.
• Spuiten op horizontale objecten: Draai de materiaalslang (11) naar de voorkant.
• Spuiten op verhoogde objecten: Draai de materiaalslang (11) naar de achterkant.
• Ga nooit door met spuiten totdat de container volledig leeg is. Als de materiaalslang het spuitmateriaal niet meer bereikt, wordt de spuitstroom onderbroken en is de dekking op het oppervlak ongelijkmatig.
• Nadat u de viscositeitsmeting hebt uitgevoerd zoals beschreven in De viscositeit meten, plaatst u de container (12) op wat papier, giet u het door u bereide materiaal erin en schroeft u de container (12) stevig terug in het verfspuitpistool.
• Het verfspuitpistool mag alleen op een schoon, egaal oppervlak worden geplaatst. Anders kan het omvallen.
• Draai na elke reiniging (zie Reiniging) of wijziging van het spuitpatroon (zie Het spuitpatroon aanpassen) de borgring van de luchtkap (1) vast om te voorkomen dat er materiaal tussen de borgring van de luchtkap en de luchtkap (2) lekt.

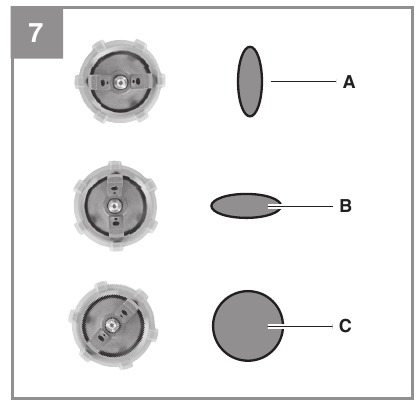

Het spuitpatroon aanpassen

U kunt het verfspuitpistool instellen om drie verschillende spuitpatronen te produceren om aan uw behoeften te voldoen. Maak de borgring van de luchtkap (1) los en draai de luchtkap (2) naar de gewenste stand. Draai de borgring van de luchtkap weer vast.

Het spuitpatroon selecteren:

A: verticale straal
-> voor horizontale oppervlakken

B: horizontale straal
-> voor verticale oppervlakken

C: Ronde straal
-> voor hoeken, randen en oppervlakken die moeilijk toegankelijk zijn

Risico op letsel!
Druk nooit op de trekker terwijl u de straal afstelt.

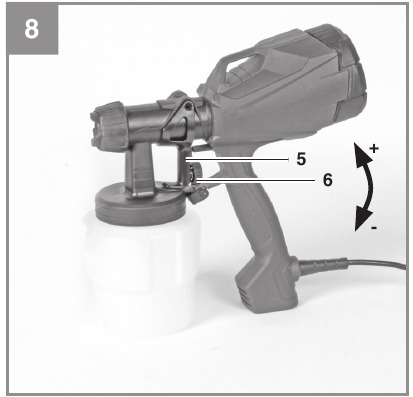

De materiaalstroom aanpassen

U kunt aan de regelaar voor het maximale verfvolume draaien om de materiaalstroom te regelen.

- richting-> lagere materiaalstroom
+ richting-> hogere materiaalstroom

Spuittechnieken

• De resultaten die u krijgt, zijn afhankelijk van hoe glad en schoon het oppervlak is. Het oppervlak moet zorgvuldig worden voorbereid en stofvrij zijn.
• Oppervlakken, schroefdraden enz. die niet mogen worden gespoten, moeten worden afgedekt.
• Zet het spuitpistool altijd op karton of iets dergelijks. U kunt het karton gebruiken als doelwit om het spuitpistool goed af te stellen.

Begin altijd met spuiten buiten het te spuiten gebied en vermijd het onderbreken van het spuiten binnen het te spuiten gebied.

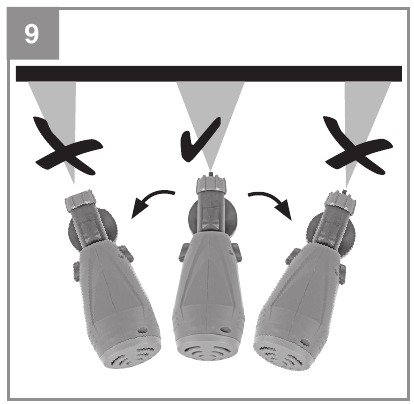

• Fout (Fig. 9): Als u het spuitpistool alleen van links naar rechts draait, produceert het pistool een zware nevel en is de dekking ongelijkmatig.

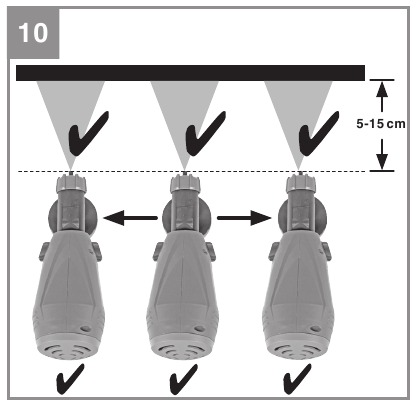

• Goed (Fig. 10): Houd het spuitpistool altijd op dezelfde afstand (ongeveer 5-15 cm) van het oppervlak waaraan u werkt.

• Beweeg het spuitpistool gelijkmatig zijwaarts of op en neer, afhankelijk van het spuitpatroon.
• Een gelijkmatige beweging van het spuitpistool produceert een gelijkmatige afwerkingskwaliteit.
• Als er materiaalresten op de sproeier (3) en de luchtkap (2) zijn afgezet, reinigt u beide onderdelen met oplosmiddel of water.

De stroomkabel vervangen

Als de stroomkabel van deze apparatuur beschadigd is, moet deze worden vervangen door de fabrikant, zijn after-sales service of soortgelijk opgeleid personeel om gevaar te voorkomen.

Reiniging, onderhoud en bestellen van reserveonderdelen

Trek altijd de stekker uit het stopcontact voordat u met reinigingswerkzaamheden begint.

Reiniging

• Houd alle veiligheidsvoorzieningen, ventilatieopeningen en de motorbehuizing zoveel mogelijk vrij van vuil en stof. Veeg de apparatuur af met een schone doek of blaas deze met perslucht onder lage druk schoon.
• Wij raden u aan om het apparaat onmiddellijk schoon te maken telkens wanneer u het hebt gebruikt.
• Reinig de apparatuur regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de plastic onderdelen van de apparatuur aantasten. Zorg ervoor dat er geen water in het apparaat kan sijpelen. Het binnendringen van water in een elektrisch gereedschap verhoogt het risico op een elektrische schok.

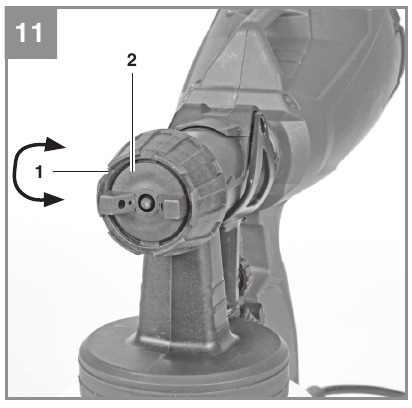

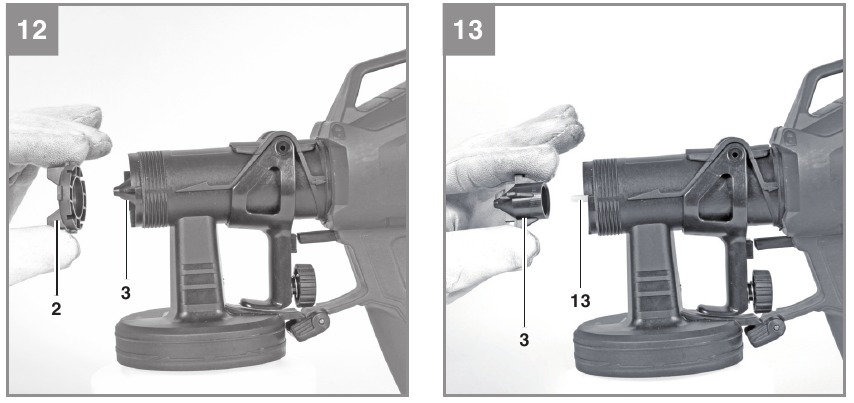

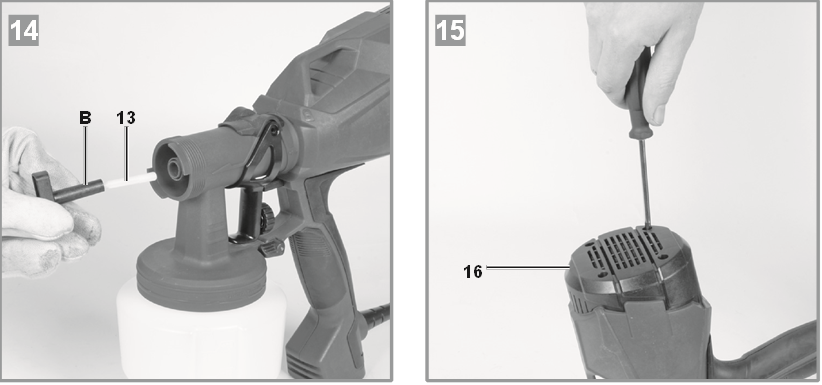

Het pistool loskoppelen en reinigen

(Fig. 1-2, 11-15)

1. Haal de stekker van het spuitpistool uit het stopcontact. Druk op de trekker (5), zodat het achtergebleven materiaal terug in de container (12) stroomt.
2. Schroef de container (12) los en giet het achtergebleven materiaal terug in de materiaaltin.
3. Reinig de container (12) en de materiaalslang (11) met een borstel.
4. Giet oplosmiddel of water in de container. Schroef de container weer vast. Er mogen geen oplosmiddelen met een vlampunt boven 55°C worden gebruikt.
5. Steek de stekker weer in het stopcontact en zet het verfspuitpistool aan. Stel de regelaar voor het maximale verfvolume (6) in op de maximale doorstroominstelling. Spuit het oplosmiddel of water in een container of doek, maar nooit in de omgeving.
6. Herhaal de bovenstaande procedure totdat het heldere oplosmiddel of water uit de sproeier (3) komt.
7. Zet het verfspuitpistool weer uit en haal de stekker uit het stopcontact.
8. Maak de container (12) volledig leeg. Houd de container (12) altijd vrij van resten en controleer deze op schade.
9. Gebruik een doek die is gedrenkt in oplosmiddel of water om de buitenkant van het verfspuitpistool en de container (12) schoon te maken.
10. Schroef de borgring van de luchtkap (1) los en verwijder de luchtkap (2). Verwijder de sproeier (3). Duw de vloeistofnaaldadapter (B) op de vloeistofnaald (13). Draai en trek om de vloeistofnaald te verwijderen. Reinig de borgring van de luchtkap, de luchtkap, de sproeier en de vloeistofnaald met een borstel en oplosmiddel of water.
11. Verwijder de filterdop (16) om het luchtinlaatfilter te reinigen. Verwijder het filter en reinig het door het met lucht uit te blazen. Plaats het filter terug en schroef de filterdop op het pistool. Gebruik het pistool niet zonder het filter.
12. Plaats de vloeistofnaald terug. Trek aan de trekker en plaats de sproeier op de vloeistofnaald. Zorg er tijdens het plaatsen voor dat de pinnen aan de zijkanten van de vloeistofnaald omhoog/omlaag wijzen en niet naar rechts/links. Trek aan de trekker terwijl u de luchtkap op de sproeier plaatst en maak de luchtkap stevig vast met de borgring van de luchtkap.
13. Zorg ervoor dat het verfspuitpistool volledig droog is voordat u het opbergt.
14. Voer achtergebleven verf en reinigingsmiddelen op de juiste manier af in overeenstemming met de lokale wet- en regelgeving. Achtergebleven verf en oplosmiddelen moeten naar een geschikt inzamelpunt worden gebracht. Als u het niet zeker weet, vraag dan aan de plaatselijke gemeente waar het dichtstbijzijnde inzamelpunt is.

Dompel het verfspuitpistool nooit onder in water of andere vloeistoffen. De behuizing mag alleen worden gereinigd met een vochtige doek.

Opmerking: Als u 2-componentenverf gebruikt, moet u het pistool onmiddellijk reinigen. Anders kan de verf in het pistool drogen, waardoor een defect aan de apparatuur kan ontstaan.

Koolborstels
Laat bij overmatige vonkvorming de koolborstels alleen door een gekwalificeerde elektricien controleren.

De koolborstels mogen alleen door een gekwalificeerde elektricien worden vervangen.

Onderhoud
Er bevinden zich geen onderdelen in de apparatuur die aanvullend onderhoud vereisen.

Reserveonderdelen en accessoires bestellen
Vermeld de volgende informatie bij het bestellen van reserveonderdelen:

• Type apparaat
• Artikelnummer van het apparaat
• ID-nummer van het apparaat
• Reserveonderdeelnummer van het benodigde reserveonderdeel

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij een temperatuur boven het vriespunt. De ideale opslagtemperatuur ligt tussen 10 en 40°C. Bewaar het elektrische gereedschap in de originele verpakking.

Viscositeitstabel

Gids voor probleemoplossing

Service-informatie

We hebben competente servicepartners in alle landen die op het garantiebewijs staan vermeld, waarvan de contactgegevens ook op het garantiebewijs te vinden zijn. Deze partners helpen u met alle servicevragen zoals reparaties, bestellingen van reserve- en slijtdelen of de aankoop van verbruiksartikelen.

Houd er rekening mee dat de volgende onderdelen van dit product onderhevig zijn aan normale of natuurlijke slijtage en dat de volgende onderdelen daarom ook nodig zijn voor gebruik als verbruiksartikelen.

* Niet noodzakelijk inbegrepen in de leveringsomvang!

In geval van defecten of fouten, gelieve het probleem te melden aan het contactadres dat vermeld staat op de garantiekaart van uw land. Zorg ervoor dat u in alle gevallen een nauwkeurige beschrijving van het probleem geeft en de volgende vragen beantwoordt:

• Heeft de apparatuur überhaupt gewerkt of was deze vanaf het begin defect?
• Heeft u iets opgemerkt (symptoom of defect) voorafgaand aan het falen?
• Welke storing heeft de apparatuur volgens u (hoofdsymptoom)?
• Beschrijf deze storing.

Het geheel of gedeeltelijk herdrukken of reproduceren op andere manieren van documentatie en documenten die bij producten worden geleverd, is alleen toegestaan met de uitdrukkelijke toestemming van iSC GmbH.

Onder voorbehoud van technische wijzigingen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EINHELL TC-SY 400 P Handleiding

Beschikbare talen
