NexiGo PJ06 handleiding

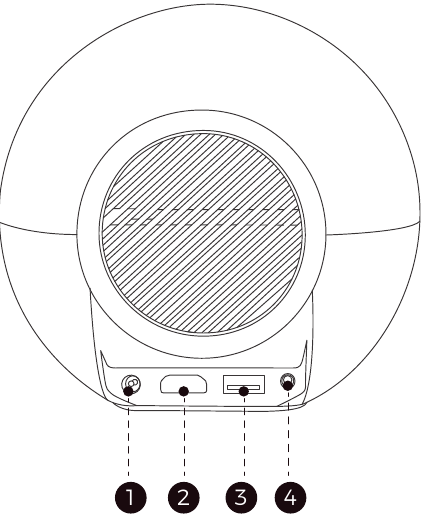

PROJECTORSCHEMA

ACHTERZIJDE

1. Stroomingang
2. HDMI-ingang
3. USB-ingang
4. 3,5mm audio-aansluiting

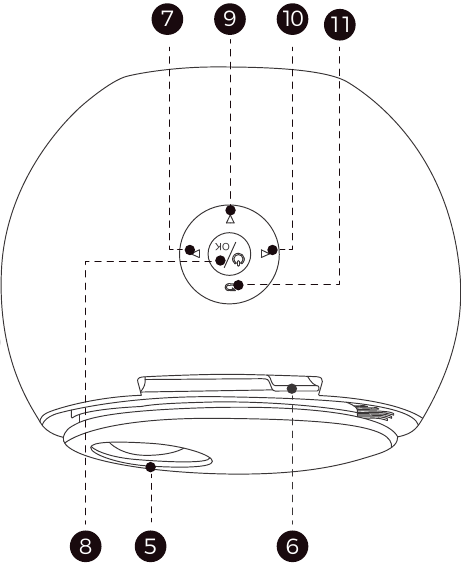

BOVENZIJDE

5. Lens
6. Focusaanpassingsknop
7. Rechts
8. OK (één keer drukken)/ Aan/uit-schakelaar (ingedrukt houden)
9. Omlaag
10. Links
11. Terug

WAT ZIT ER IN DE VERPAKKING?

1 x Mini-lcd-projector

1 x Gebruikershandleiding

1 x Stroomadapter

1 x Reinigingsset

1 x Afstandsbediening (vereist 2 AAA-batterijen, niet meegeleverd)

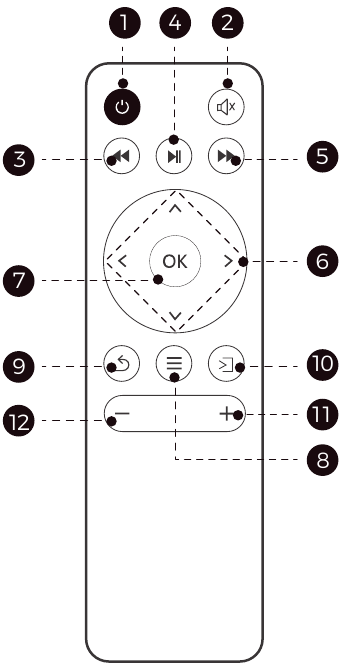

SCHEMA EN FUNCTIES VAN DE AFSTANDSBEDIENING

1. Aan/uit-schakelaar: Schakelt de stroom in en uit
2. Dempen: Schakelt het geluid in en uit
3. Terugspoelen: Gaat terug in de video/audio
4. Afspelen/Pauze: Schakelt de videopauze en het afspelen in
5. Snel vooruit: Slaat vooruit of beweegt snel door video/audio
6. Links/Rechts/Omhoog/Omlaag: Navigeert door het schermmenu
7. OK: Selecteert de huidige optie
8. Menu: Geeft het menu weer
9. Terug: Keert terug naar het vorige scherm
10. Signaalbron: Geeft het bronselectiemenu weer
11. Vol +: Verhoogt het volumeniveau
12. Vol -: Verlaagt het volumeniveau

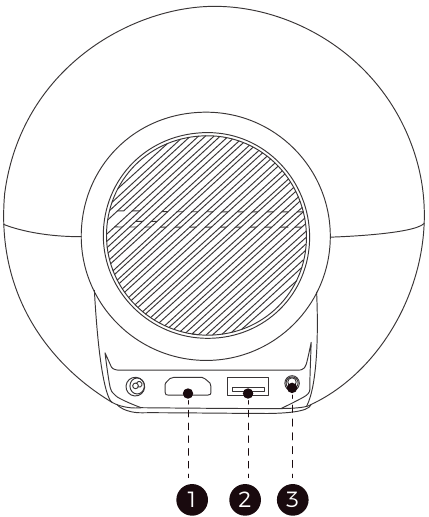

AANSLUITING INTRODUCTIE

1. HDMI-ingang voor een tv-box, tv-stick of computer.
2. USB-ingang voor een harde schijf, USB-stick of het opladen van een USB-apparaat.
3. 3,5mm-uitgang voor audioapparaten zoals hoofdtelefoons en luidsprekers.

SPECIFICATIES

Imagingtechnologie	LCD
Lichtbron	LED
Native resolutie	1280 x 720
Projectieafstand	0,8-3,5 m
Projectiegrootte	61-300 cm
Aspectratio	4:3, 16:9
Projectieverhouding	1,4:1
Stroomingang	DC 19V 2.5A
Geïntegreerd wattage gebruik	48W
Ingang	HDMI x 1, USB x 1
Uitgang	3,5mm audio-aansluiting x 1
Luidspreker	3W x 1

SNELLE START

EEN LOCATIE KIEZEN

De grootte en indeling van de kamer zijn de belangrijkste factoren bij het kiezen van een locatie voor de projector. Houd rekening met het volgende bij het selecteren van een locatie:

• De grootte, vorm en positie van uw scherm.
• Locatie van een geschikt stopcontact.
• Zorg ervoor dat de projector voldoende ruimte heeft voor luchtcirculatie.

De projector is ontworpen om in een van de vier indelingen te worden geïnstalleerd. U kunt de projector aan het plafond hangen met behulp van een standaard 1/4" montagebeugel (apart verkrijgbaar) of hem gewoon op een stabiele ondergrond plaatsen. Mogelijk moet u de projectiemodus wijzigen zodat de afbeeldingen correct worden weergegeven. Selecteer Projectiemodus onder Setting (Instelling)> Picture Setting (Beeldinstelling) en kies vervolgens uw voorkeursprojectiemodus (zie hieronder).

Opmerking: Er is een specifiek scherm voor projectie aan de achterzijde vereist om de projectiefunctie aan de achterzijde te kunnen gebruiken.

1. Plafondmontage (projectie aan de voorzijde)

2. Bureaumontage (projectie aan de voorzijde)

3. Plafondmontage (projectie aan de achterzijde)

4. Bureaumontage (projectie aan de achterzijde)

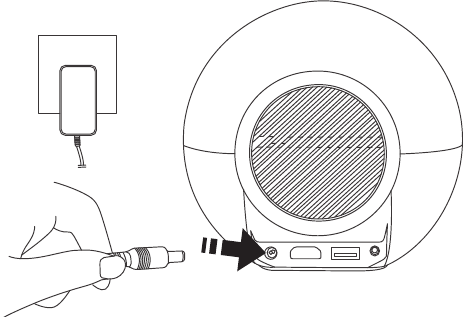

AAN/UIT ZETTEN

1. Steek de stroomadapter in een stopcontact.


2. Houd de aan/uit-schakelaar ingedrukt om de projector aan te zetten. Druk op de aan/uit-schakelaar om de projector uit te zetten. U kunt ook op de aan/uit-schakelaar op de afstandsbediening drukken om de projector aan of uit te zetten.

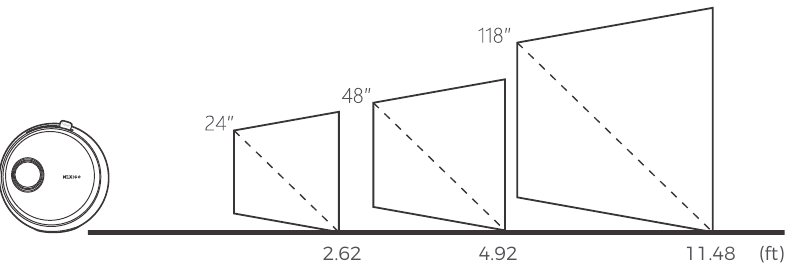

PROJECTORAFSTAND EN -FORMAAT

Opmerking: Vanwege fabricagetoleranties kunnen er verschillen van maximaal 3% zijn van eenheid tot eenheid. De bovenstaande gegevens zijn uitsluitend ter referentie. Gebruik werkelijke metingen bij het installeren van dit apparaat.

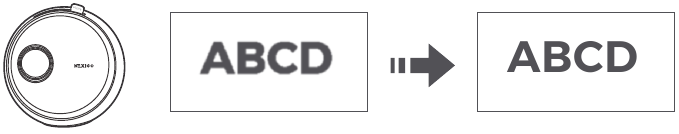

FOCUS AANPASSEN

Gebruik de Focusaanpassingsknop om de focus aan te passen, draai deze naar links of rechts totdat het beeld helder en scherp wordt. Als het beeld wazig lijkt, draait u de knop in de tegenovergestelde richting totdat het beeld helderder wordt.

MULTIMEDIA-AANSLUITINGEN

Dit gedeelte laat u zien hoe u de projector op andere apparatuur aansluit.

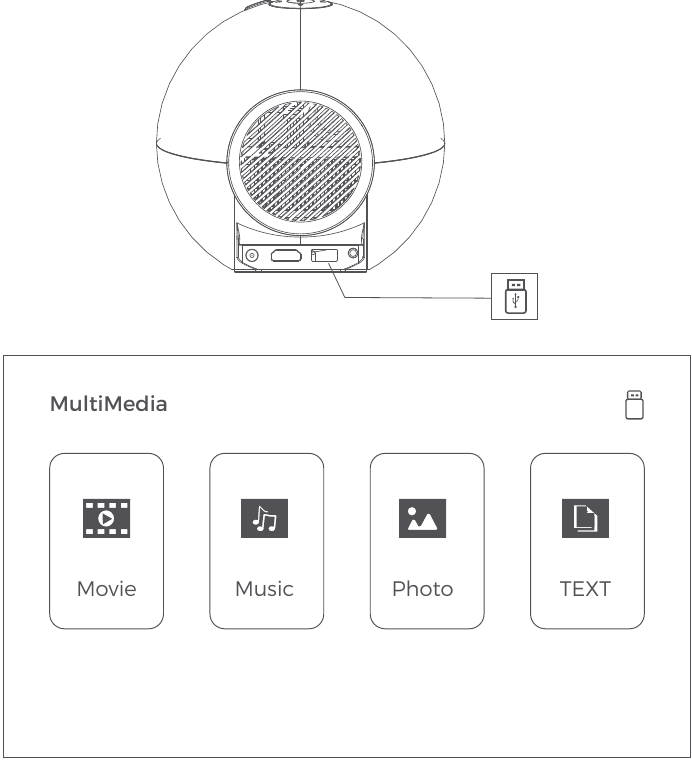

USB-AANSLUITINGEN

Plaats uw USB-stick in de USB-poort die in het onderstaande schema wordt weergegeven. Kies in het schermmenu het type inhoud dat u wilt openen: Movie (Film), Music (Muziek), Photo (Foto) of Text (Tekst).

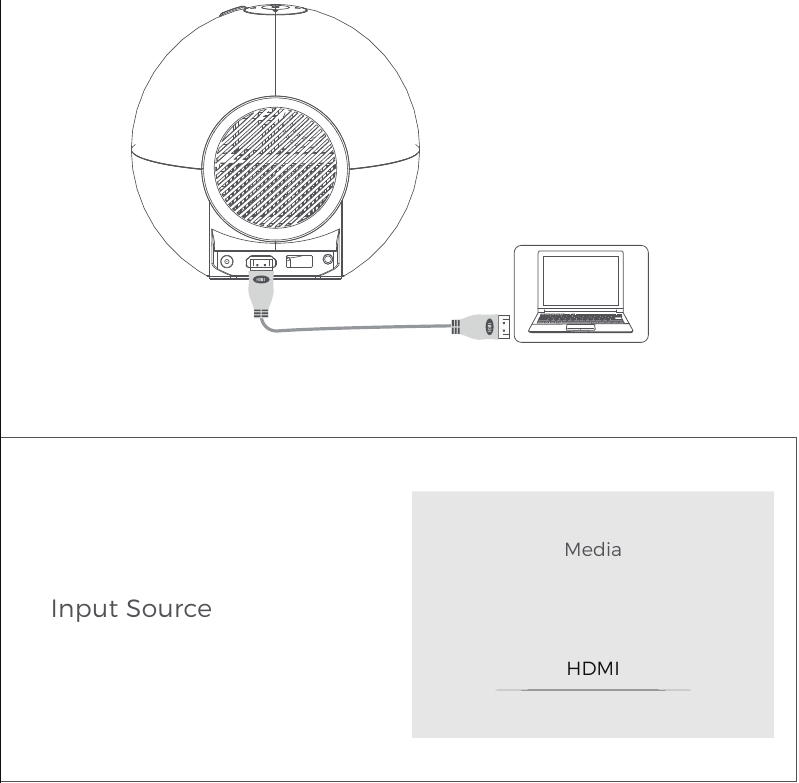

HDMI-AANSLUITINGEN

Sluit een HDMI-kabel aan op het apparaat dat u op de projector wilt aansluiten en steek vervolgens het andere uiteinde van de HDMI-kabel in de HDMI-poort, zoals wordt weergegeven in het onderstaande schema. Open het schermmenu en selecteer de HDMI bron in het tabblad Input Source (Ingangsbron). Hierdoor kunt u het scherm weergeven van welk apparaat dan ook is aangesloten.

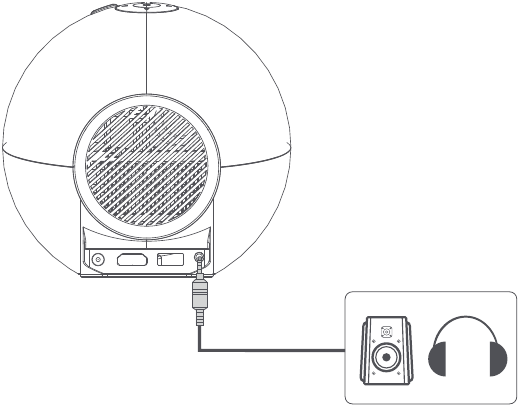

3,5MM-AUDIOAANSLUITING

Als u geluid van de bron wilt afspelen, sluit u een hoofdtelefoon of luidsprekers aan op de 3,5mm-audio-poort, zoals hieronder wordt weergegeven.

INSTELLINGENMENU

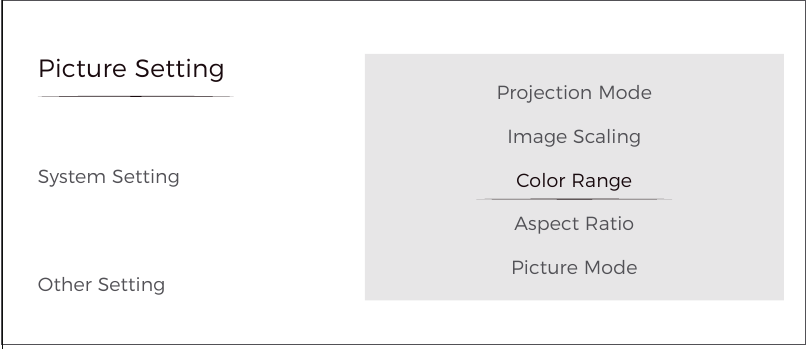

BEELDINSTELLING

Projectiemodus: Verschuift de modus van de projector. De opties zijn: Standard (Standaard), Mirrored (Gespiegeld), Flipped (Omgekeerd) en Flipped and Mirrored (Omgekeerd en Gespiegeld).

Beeldschaling: Wijzig het formaat van de objecten die op het scherm worden weergegeven.

Kleurbereik: Pas het kleurbereik van de projector aan.

Aspectratio: De aspectratio is een cijfer dat de grootte van een afbeelding identificeert aan de hand van de breedte en hoogte. Veelgebruikte aspectratio's zijn 4:3 en 16:9.

Beeldmodus: Selecteer een van de vier modi: Standard (Standaard), Dynamic (Dynamisch), Mild (Mild) of User (Gebruiker). De gebruikersmodus maakt aangepaste instellingen mogelijk voor contrast, helderheid, kleur en scherpte.

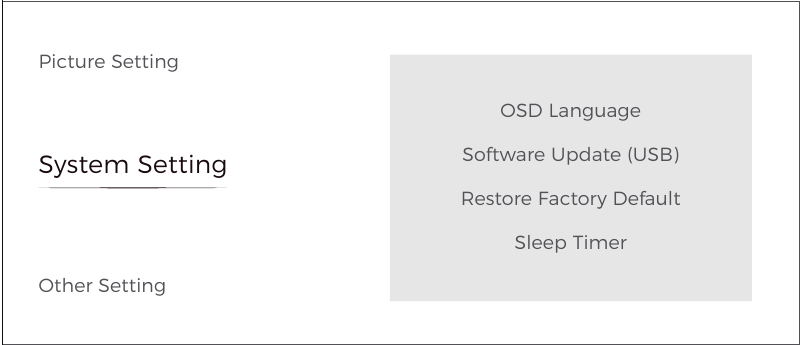

SYSTEEMINSTELLING

OSD Language (OSD-taal): Kies de taal die in de projectormenu's wordt gebruikt.

Software Update (USB) (Software-update (USB)): Werk de softwareversie op de projector bij.

1. Controleer nexigo.com/support regelmatig voor nieuwe firmware downloads.
2. Download de nieuwste firmware naar een USB-stick en plaats vervolgens de USB-stick in een USB-poort op de projector.
3. Selecteer in het menuscherm: Setting (Instelling)>System Setting (Systeeminstelling)>Software Update (USB).
4. De software wordt automatisch bijgewerkt. Probeer de projector niet te gebruiken of uit te schakelen totdat de update is voltooid. Het verstoren van het updateproces kan de projector beschadigen.
   Opmerking: Het bijwerken van de firmware is doorgaans niet vereist en is alleen nodig als het technische ondersteuningsteam van NexiGo dit aangeeft. De projector wordt opnieuw ingesteld nadat de software-updates zijn uitgevoerd en alle opgeslagen instellingen worden gewist.

Restore Factory Default (Fabrieksinstellingen herstellen): Reset de projector naar de fabrieksinstellingen.

Sleep Timer (Slaaptimer): Stel de tijdsduur in voordat de projector automatisch wordt uitgeschakeld.

OVERIGE INSTELLINGEN

OSD Timer (OSD-timer): Stel de tijdsduur in voordat het OSD-menu automatisch overschakelt naar de startpagina.

CONTACTINFORMATIE

Tel: +1(458) 215-6088
Website: www.nexigo.com
Neem bij problemen contact met ons op via cs@nexigo.com voor verdere hulp.

WAARSCHUWINGEN

1. Lees de handleiding zorgvuldig door voordat u de projector gebruikt.
2. Koppel de stekker onmiddellijk los als u problemen of problemen met uw projector opmerkt.
   Als uw projector begint te roken, ongebruikelijke geluiden maakt of een vreemde geur wordt waargenomen, koppelt u uw projector onmiddellijk los. Zorg ervoor dat het op een open plek met ventilatie staat, uit de buurt van objecten die brandgevaarlijk kunnen zijn. Neem contact op met de klantenservice voor meer informatie.
3. Verwijder de projectorbehuizing niet.
   Deze projector bevat hoogspanningscircuits. Onbedoeld contact kan leiden tot een ernstige elektrische schok en kan de dood tot gevolg hebben. Probeer dit product niet zelf te onderhouden. Neem rechtstreeks contact op met de fabrikant als u problemen ondervindt om gebruik te maken van uw garantie.
4. Wijzig deze apparatuur niet.
5. Vermijd het laten vallen of gooien van de projector.
6. Richt de projectorlens niet op de zon.
7. Gebruik alleen de meegeleverde stroomkabel.
8. Plaats de projector niet op een oneffen of onstabiele ondergrond, of een die onderhevig is aan trillingen.
9. Plaats dit apparaat niet in de buurt van een ander apparaat dat een sterk magnetisch veld produceert of een apparaat met een zware elektrische belasting.
10. Kijk niet in de lens wanneer de projector in werking is. Het kan permanente oogschade veroorzaken.
11. Schakel de hoofdstroom niet abrupt uit en koppel de projector niet los tijdens bedrijf. Wacht tot de ventilator is uitgeschakeld voordat u hem volledig uitschakelt.
12. Probeer de projector niet in verticale richting te gebruiken.
13. Plaats de projector binnen een helling van ±15°. Elke grotere helling vormt een gevaar dat het apparaat wegglijdt en valt.
14. Vermijd obstructies rond de luchtopening van de projector, omdat dit schade aan het apparaat kan veroorzaken of brandgevaar kan opleveren.
15. Dit apparaat kan worden beschadigd door vloeistoffen. Houd vloeistoffen uit de buurt van het apparaat om schade te voorkomen. Schade door vloeistoffen valt niet onder de garantie.
16. Als de projector gedurende langere tijd niet wordt gebruikt, koppelt u hem los van de stroombron.
17. Als er mechanische problemen zijn met de projector, neem dan contact op met NexiGo Support om gebruik te maken van de garantie; Probeer het item niet zelf te repareren.
18. Veilige operationele parameters
    • Bedrijfstemperatuur: tussen +5°C en +35°C.
    • Bedrijfsvochtigheid: tussen 30 en 90%.
