Stetsom Bravo Full 3000 Handleiding

Voordat u begint met installeren

Lees deze handleiding zorgvuldig door.

• Alle aansluitingen moeten worden gemaakt met het product UIT geschakeld.
• Er moet een zekering tussen de versterker en de accu worden geïnstalleerd om te beschermen tegen overstroom. De zekering moet zo dicht mogelijk bij de accu worden geïnstalleerd. Kies een geschikte zekering voor de versterker op basis van het verbruik.
• Gebruik de in deze handleiding aanbevolen draad om te voorkomen dat kabels oververhit raken en om maximaal vermogen te verkrijgen.
• Houd de kabels zo kort mogelijk om de geluidskwaliteit te verbeteren en mogelijke energieverliezen te voorkomen.
• Leid de installatiekabels zo ver mogelijk weg van de originele voertuigbedrading om storing en ruis in uw audiosysteem te voorkomen.
• Voer de installatie uit op een stevige ondergrond op een geventileerde en droge plaats.
• De installatie mag alleen worden uitgevoerd door een gekwalificeerde professional.

Als u vragen heeft, neem dan contact op met de winkel waar de aankoop of installatie is gedaan. Neem voor meer informatie contact op met onze klantenservice: BR +55 18 2104-9412.

Ingang, uitgang en audiobediening

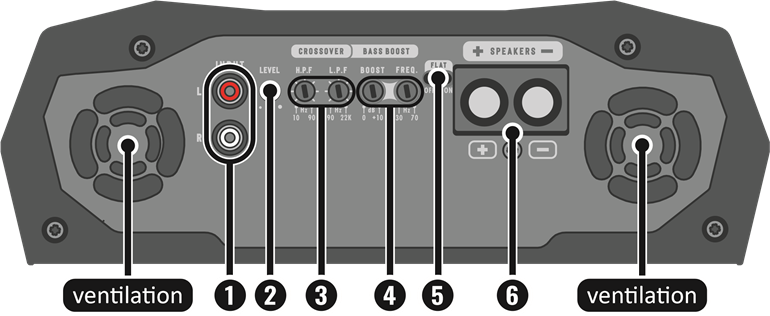

1. RCA JACK INPUT: Ingang van het te versterken signaal. Sluit aan op de radio/speler met behulp van hoogwaardige afgeschermde RCA-kabels om ongewenste ruis te voorkomen.
2. LEVEL: Niveaucontrole voor het signaal aan de ingang van de versterker.
3. CROSSOVER:

• HIGH PASS FILTER (H.P.F.):Met deze variabele regeling kunt u de beginfrequentie selecteren van 10Hz ~ 90Hz die door de versterker wordt gereproduceerd.
• LOW PASS FILTER (L.P.F.): Met deze variabele regeling kunt u de eindfrequentie selecteren van 90Hz ~ 22KHz die door de versterker wordt gereproduceerd.

4. BASS BOOST:

• BASS: Variabele regeling voor basversterking van 0dB ~ +10dB.
• FREQ: Variabele regeling voor BASS boostfrequentie van 30Hz ~ 70Hz.

5. FLAT KEY: Met deze schakelaar kunt u de FLAT modus in- of uitschakelen. Instellingen die zijn gemaakt op de CROSSOVER en BOOST regelaars worden uitgeschakeld bij gebruik van deze modus.
6. OUTPUT CONNECTOR (SPEAKERS): MONO-uitgang van versterkt signaal voor luidsprekeraansluiting. Controleer de minimale impedantie en polariteiten voordat u de installatie uitvoert.

Stroomingang

7. COOLERs: Het koelt de versterker. Installeer op een koele plaats en let erop dat u de ventilatieopeningen niet blokkeert.

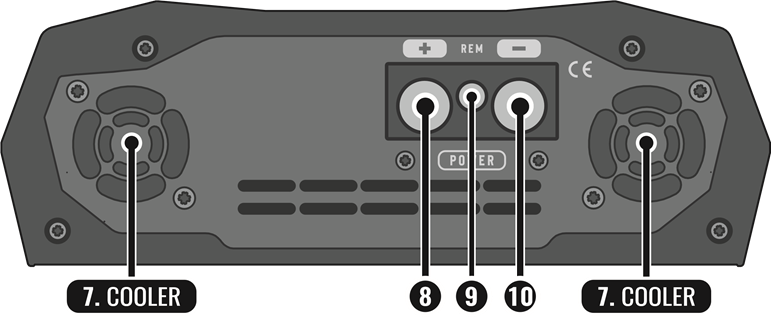

8. POSITIVE POWER SUPPLY CONNECTOR: Sluit aan op de positieve accupool van de accu met behulp van een minimum 4 AWG kabel met een zekering/schakelaar zo dicht mogelijk bij de accu geïnstalleerd.
9. REMOTE CONNECTOR (REM): Maakt automatische activering van de versterker mogelijk bij het inschakelen van de radio/speler. Sluit aan op de remote-uitgang van de radio/speler met behulp van een kabel van minimaal 18 AWG.
10. NEGATIVE POWER SUPPLY CONNECTOR: Sluit aan op de negatieve pool van de accu met behulp van een kabel van minimaal 4 AWG.

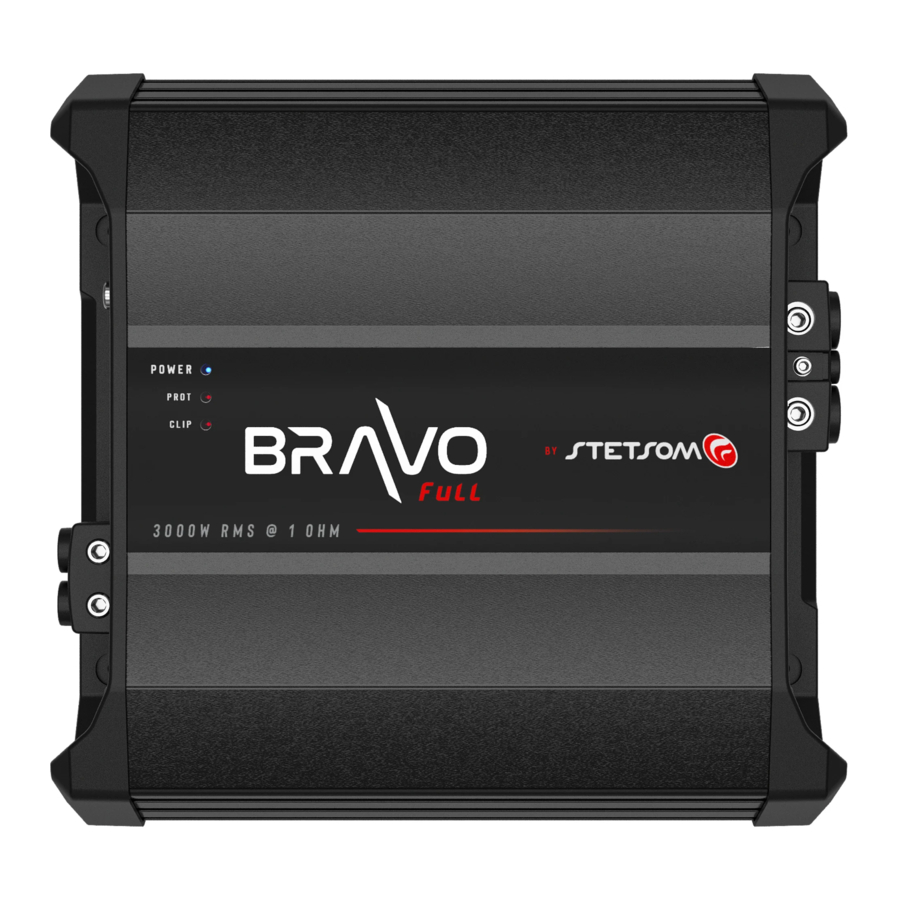

Indicatoren LED

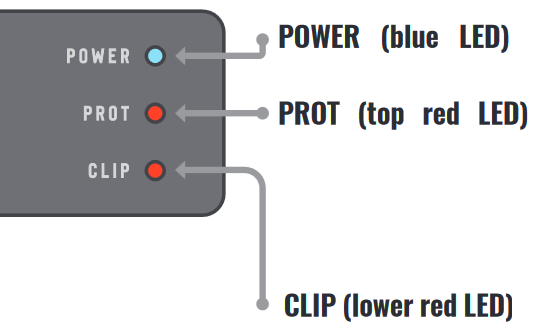

POWER (blauwe LED): Geeft de werking van de versterker aan wanneer deze is ingeschakeld.

PROT (bovenste rode LED): Geeft aan dat de versterker storingen is tegengekomen en in de beveiligingsmodus is gegaan, waardoor deze gedwongen wordt uit te schakelen. Controleer in de beveiligingstabel hieronder het mogelijke probleem en schakel de versterker opnieuw in.

CLIP (onderste rode LED): Geeft signaalvervorming aan bij de uitgang van de versterker.

Slim beveiligingssysteem

Wanneer het beveiligingssysteem een fout detecteert, wordt de versterker uitgeschakeld en de PROT LED knippert. Voor elk type fout knippert de LED een bepaald aantal keren om de oorzaak aan te geven, zoals weergegeven in de onderstaande tabel:

Diagnose: Kortsluiting of overbelasting van de uitgang.

Oplossing: Controleer of de luidsprekerkabels goed geïsoleerd zijn en of de uitgangsimpedantie niet hoger is dan die van de versterker.

Diagnose: Buitensporige temperatuur. Wanneer de versterker ongeveer 194°F bereikt, wordt de audio gestopt en draaien de koelers op maximale snelheid om het koelproces van de interne componenten te versnellen.

Oplossing: Controleer of de versterker zich op een geventileerde plaats bevindt of dat de koelers niet worden geblokkeerd. Houd de versterker een paar minuten ingeschakeld zodat de koelers kunnen helpen bij het koelproces.

Diagnose: Voedingsspanning lager dan 9V.

Oplossing: Controleer de spanning van de accu of voeding.

Diagnose: Voedingsspanning hoger dan 16V.

Oplossing: Controleer de spanning van de accu of voeding.

Installatie

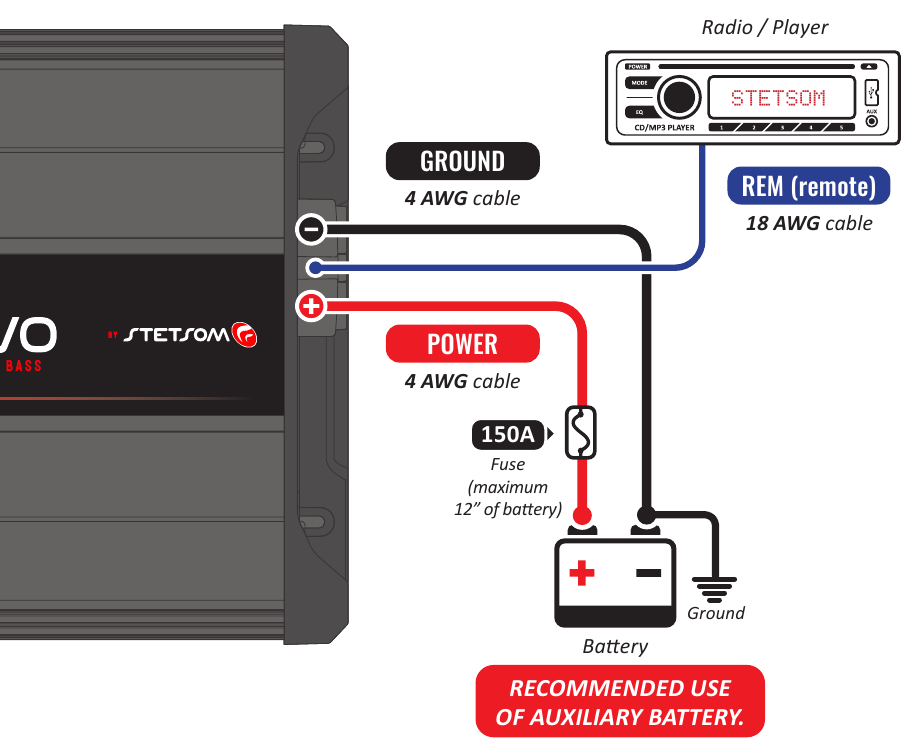

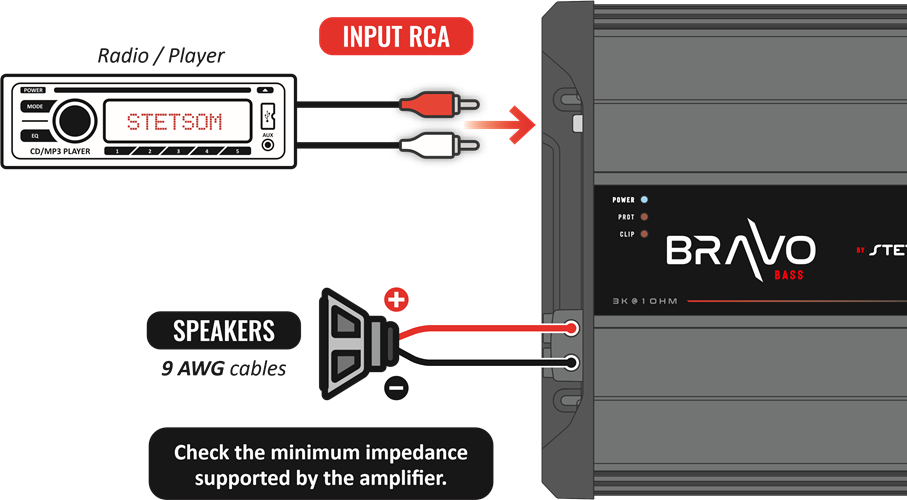

Specificatie van de kabels voor een correcte installatie:

• Stroomconnectoren (positief/negatief) 4 AWG
• Remote connector 18 AWG
• Uitgangssignaalconnectoren (luidsprekers) 9 AWG
• Zekeringen of stroomonderbrekers 150A

Het gebruik van een zekering of stroomonderbreker is verplicht om het systeem te beschermen tegen kortsluiting en overbelasting. Installeer ze zo dicht mogelijk bij de accu.

De installatie mag alleen worden uitgevoerd door gekwalificeerde professionals met het product UIT geschakeld.

Probleemoplossing

VERSTERKER SCHAKELT NIET IN:

• Controleer of de kabels correct zijn aangesloten. Zorg ervoor dat alle aansluitingen elektrisch en mechanisch contact maken.
• Zekeringen of stroomonderbrekers kunnen defect of doorgebrand zijn. Controleer de staat van de stroomonderbrekers en zorg ervoor dat ze compatibel zijn met het stroomverbruik van de apparatuur.
• Zorg ervoor dat de accu voldoende is opgeladen om het product te laten werken.

GEEN GELUID:

• De kabels naar de luidsprekers of RCA-stekkers zijn mogelijk niet correct of defect aangesloten.
• Zorg ervoor dat de LEVEL regeling niet op een minimum staat.

PROT LED KNIPPERT:

• Zorg ervoor dat de ventilatieopeningen van het product niet geblokkeerd zijn en dat het product niet oververhit raakt.
• Luidsprekers of kabels zijn kortgesloten. Controleer luidsprekers, kabels en aansluitingen.

GELUIDSVERVORMINGEN:

• De luidsprekers zijn mogelijk overbelast of defect, verlaag het niveau en pas het niveau vervolgens opnieuw aan. Deze instelling kan als volgt worden aangepast:

1. Speel op de radio/speler een muzieksignaal af en zet het volume op 80% van het maximum (als het maximale volume van de radio/speler 45 (100%) is, zet het dan op 36 (80%)).
2. Begin op de versterker met de LEVEL-regeling op minimum, verhoog geleidelijk totdat de LED CLIP begint te knipperen. Verlaag de LEVEL langzaam totdat de LED volledig uitgaat.

ZWAKKE BASS:

• Kabels van de luidsprekers zijn mogelijk omgekeerd en (luidsprekers uit fase).

RUIS EN STORING IN GELUID:

• Zorg ervoor dat de installatie zich niet in de buurt van de originele bedrading van het voertuig bevindt, omdat dit storing en ruis in het audiosignaal kan veroorzaken.
• Maak een aparte stroomaansluiting voor het geluidssysteem. Gebruik een zekering/stroomonderbreker zo dicht mogelijk bij de accu voor bescherming.
• Maak een goede aarding voor de versterker. Verwijder hiervoor de verf van het voertuigchassis op het gewenste punt. Bevestig de draad met behulp van een aardaansluiting. Om oxidatie te voorkomen, isoleert u met verf.
• Maak geen lus in de aarde. Vermijd het gebruik van meerdere aardingen. Gebruik indien mogelijk een steraansluiting, zodat alle aardingen vanaf één punt lopen.

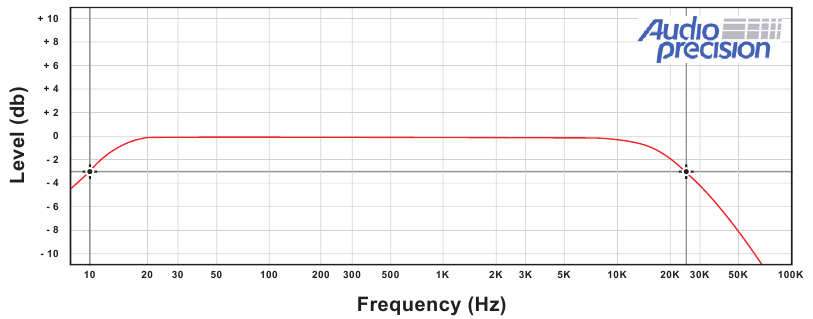

De gemeten gegevens zijn gebaseerd op STETSOM laboratoriumapparatuur. Testreferentie in frequentie van 60 Hz tot 1 kHz met THD + N bij ≤ 1% in impedanties zoals aangegeven in elke meting. De elektronische componenten en het fabricageproces kunnen fabricagevariaties vertonen, wat leidt tot een variatie in de uitgevoerde metingen.

Alle updates die in deze handleiding worden aangebracht, zijn gratis beschikbaar voor klanten op de site van het merk.
Het wordt aanbevolen om de bijgewerkte handleiding te raadplegen wanneer dat nodig is.

Afbeeldingen in deze handleiding zijn slechts illustratief en kunnen afwijken van het daadwerkelijke product.

Technische specificaties

RAADPLEEG DE LIJST MET GEAUTORISEERDE TECHNISCHE ASSISTENTIEVERLENERS OP ONZE WEBSITE: www.stetsom.com.br/en/assistencias-tecnica Als u geen technische assistentie in uw stad kunt vinden, neem dan contact met ons op via: BR +55 18 2104-9412

VRAGEN EN ADVIES:
STETSOM biedt klantenservice om vragen te beantwoorden en advies te geven over hun producten en diensten. Neem contact met ons op via de volgende kanalen:

Telefoon: BR +55 18 2104-9412 — E-mail: suporte@stetsom.com.br Site: www.stetsom.com
