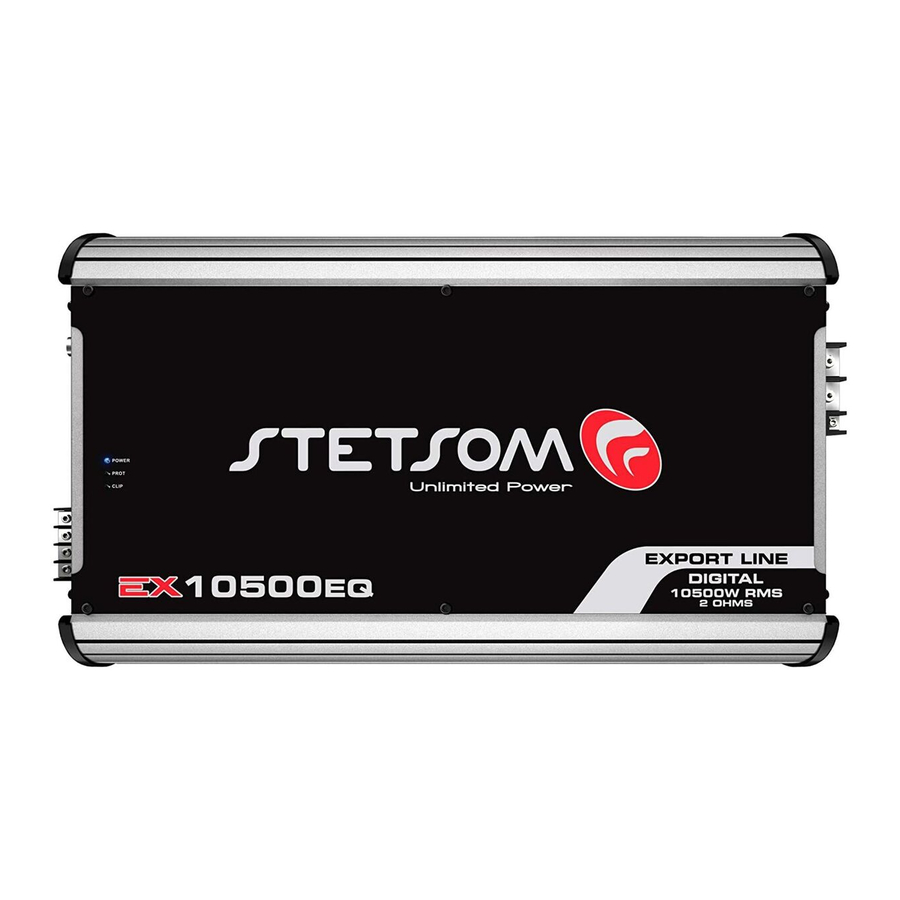

Stetsom EX10500EQ Handleiding

Functies

De EX10500EQ biedt 1 kanaal met geavanceerde individuele equalizerfuncties voor bas, middenbas en middenhoog, plus de traditionele functies Level, High Pass en Low Pass. De Full Range frequentierespons van 10Hz tot 15KHz maakt de installatie van subwoofers, woofers, drivers en tweeters mogelijk.

Voor de installatie

Lees deze handleiding zorgvuldig door voordat u de versterker installeert. U moet de instructies voor de installatie en aansluitingen van het product volgen om optimale prestaties te garanderen. Als u vragen heeft, neem dan contact met ons op. Volg altijd deze richtlijnen voordat u de versterker gebruikt:

• Zorg ervoor dat het apparaat is uitgeschakeld voordat u aansluitingen toevoegt of verwijdert. Dit voorkomt mogelijke schade aan de apparatuur die op de versterker is aangesloten;
• Houd alle kabels zo ver mogelijk uit de buurt van de ontstekingskabels, elektronische injectiemodules en startschakelaar, omdat deze geluidsinterferentie kunnen veroorzaken;
• Gebruik altijd kabels en connectoren van goede kwaliteit. Dit garandeert de geluidskwaliteit en -getrouwheid;
• Om beschadiging van de kabels te voorkomen, moet u ervoor zorgen dat ze geen scherpe metalen randen raken.

Gebruik voor de veiligheid een zekering van 400A op 30 centimeter van de batterij.

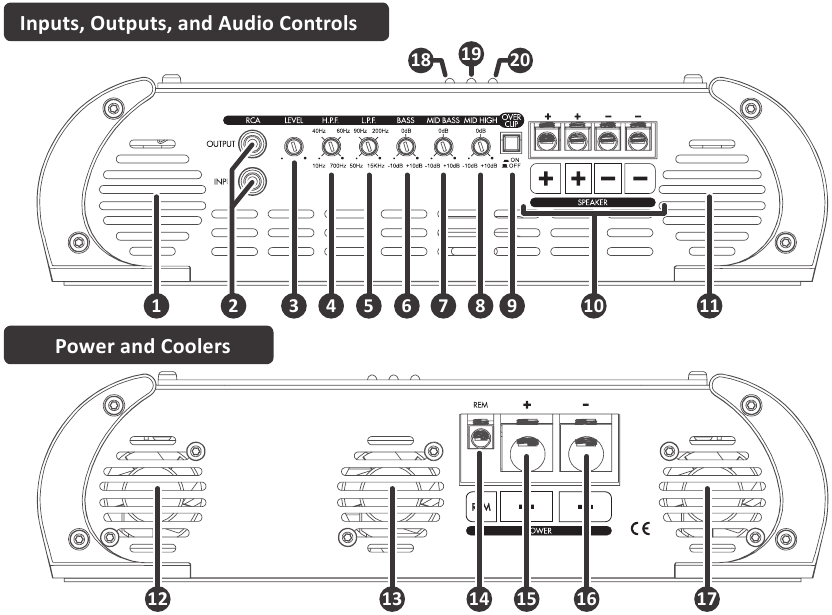

Algemene beschrijving

1. 11. 12. 17. VENTILATIEOPENINGEN: Maakt het mogelijk om warme lucht uit de versterker te verwijderen.
2. RCA-UITGANG: Deze uitgang kan optioneel worden gebruikt om een andere versterker aan te sluiten, waardoor de installatie in multi-versterkte systemen wordt vergemakkelijkt.
3. RCA-INGANG: Deze ingang moet het signaal ontvangen via een RCA-kabel die is aangesloten op de uitgang van de CD/MP3-speler.
   LEVEL (NIVEAUREGELAAR): Regelt het ingangssignaalniveau, waardoor een goede regeling van elke CD/MP3-speler die momenteel op de markt is mogelijk is. Het kan als volgt worden geregeld:
   1. speel op de CD/MP3-speler een muzieksignaal af tot 80% volume.
      (Bijv.: Als het maximale volume op de speler 45 is [100%], pas dan aan naar 36 [80%]).
   2. begin op de versterker bij het laagste LEVEL, geleidelijk te verhogen totdat de clipping-LED begint te knipperen.
   3. verlaag het LEVEL langzaam totdat de LED uitgaat. (zie item 9 "OVER CLIP")
4. HIGH PASS FILTER: Maakt het mogelijk om laagfrequente (subsonische) signalen af te snijden. Dit filter is erg handig voor woofers. In deze gevallen kunnen de woofers geen subsonische frequenties reproduceren, en deze subsonische frequenties kunnen zelfs schade veroorzaken, afhankelijk van het volume en de gespeelde muziek. Het is geregeld van 10Hz tot 700Hz).
5. LOW PASS FILTER: Deze regelaar varieert de afsnijfrequentie van 50Hz tot 15KHz. Dit filter laat alleen geluiden onder de afsnijfrequentie door.
6. BASS: Deze regelaar biedt versterking/verzwakking van ±10dB in lage frequentie. De centrale frequentie is 45Hz.
7. MID-BASS: Deze regelaar biedt versterking/verzwakking van ± 10dB in de middenlage frequentie. De centrale frequentie is 270Hz.
8. MID-HIGH: Deze regelaar biedt versterking/verzwakking van ±10dB in de middenhoge frequentie. De centrale frequentie is 2KHz.
9. OVER CLIP (ON/OFF): Met deze toets ingeschakeld, gaat de clipping-LED branden bij 15% meer eindcapaciteit.
10. SPEAKER OUTPUT: Deze uitgang is MONO. Let op het handhaven van de juiste polariteit van de aansluitingen tussen de luidsprekers en controleer de minimale impedantie van deze uitgang. Gebruik kabels met een minimale dikte van 7 AWG.

13. KOELER: Deze ventilator werkt wanneer het apparaat wordt geactiveerd. Ze zorgen voor de koeling van het apparaat.
14. POSITIEVE VOEDING : Sluit de aansluiting (+BAT) aan op de positieve aansluiting van de batterij (+12V) met een minimale dikte van 00 AWG. Het is uiterst belangrijk dat een beschermende zekering of stroomonderbreker op deze kabel wordt gebruikt op een afstand van 30 cm van de batterij. De zekering of stroomonderbreker moet minimaal gelijk zijn aan de maximale stroomverbruikswaarde die wordt veroorzaakt door het afspelen van muzieksignalen (zie tabel met technische specificaties).
15. REM (AFSTANDSBEDIENING): Sluit de REM-aansluiting aan op de elektrische antenne-uitgang van de CD/MP3-speler. Hierdoor wordt de versterker automatisch ingeschakeld wanneer u uw CD/MP3-speler inschakelt. Een kabel met een dikte van 20 AWG is voldoende.
16. AARDAANSLUITING : Gebruik een kabel met een dikte van minimaal 00 AWG. Sluit de kabel aan op het chassis van het voertuig.(Let op: sluit altijd de GND-draad van de cd-speler — of andere apparatuur — aan op hetzelfde aardpunt.)

18. POWER LED (BLAUW): Deze indicator-LED gaat branden wanneer deze wordt geactiveerd door het afstandsbedieningssignaal van de CD/MP3-speler.
19. PROT LED (ROOD): Deze LED gaat om de volgende redenen branden (zie de diagnosetabel op de achteromslag):
    1. Kortsluiting in de luidsprekers
    2. Te hoge temperatuur
    3. Lage batterijspanning
    4. Hoge batterijspanning
20. CLIP LED (ROOD): Deze LED gaat branden wanneer het signaal begint te vervormen.

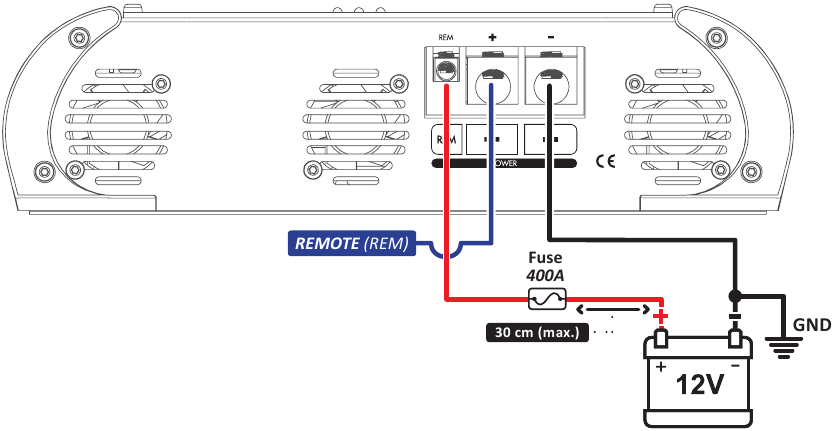

De ingangskabels installeren

LET OP: Het gebruik van een zekering of stroomonderbreker is vereist, aangezien deze versterker geen interne zekeringen heeft.
Gebruik kabels met een dikte van 00 AWG om de voeding te installeren. De positieve kabel moet rechtstreeks van de batterij komen en een zekering of stroomonderbreker op 30 cm van de batterij hebben. De negatieve kabel moet dezelfde dikte hebben als de positieve kabel en aan het chassis van het voertuig worden geschroefd, waarbij moet worden vermeden dat verf en roest. Deze kunnen de stroom belemmeren en vermogensverlies en interferentie in het geluid veroorzaken.

AANBEVOLEN GEBRUIK VAN HULPBATTERIJ.

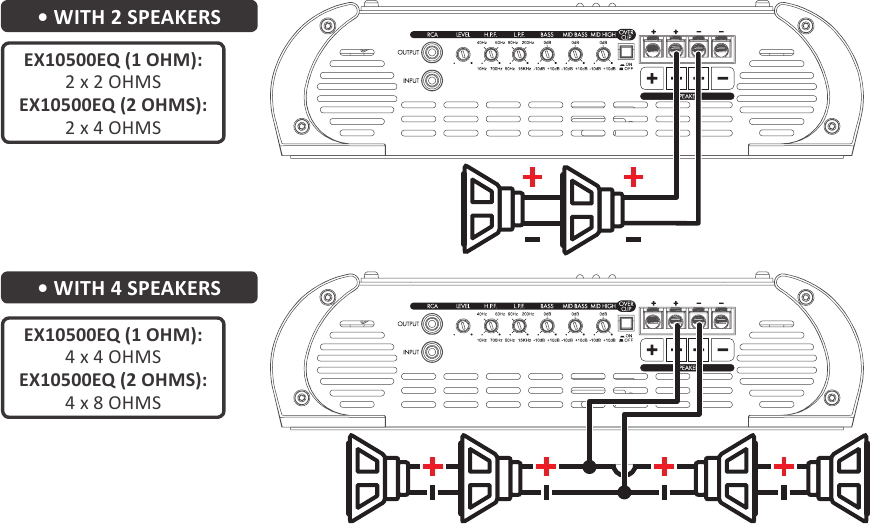

Installatie van de luidsprekeruitgangen

De luidsprekerkabels moeten gepolariseerd (gemarkeerd) zijn, zodat u gemakkelijk kunt identificeren welke positief en welke negatief is. De minimale dikte is 7 AWG. Houd de kabels goed geïsoleerd en vermijd metalen onderdelen, omdat deze de isolatie kunnen beschadigen.

Probleemoplossing

GEEN STROOM

• De stroomkabels zijn niet correct aangesloten (aansluitingen +BAT, GND en REM). Controleer of alle aansluitingen elektrisch en mechanisch contact hebben.
• De zekeringen/stroomonderbrekers zijn defect of doorgebrand. Vervang ze en zorg ervoor dat de vervangingen de juiste zijn!

GEEN GELUID

• De luidsprekerkabels of RCA-stekkers zijn niet correct aangesloten.
• Controleer of de LEVEL-regelaar op de laagste stand staat. Controleer de filterregelaars van de versterker.

GEEN GELUID. ROOD ALARM PROT KNIPPERT

• Zie diagnostische handleiding
• De luidsprekers of kabels zijn defect, dus controleer luidsprekers, kabels en aansluitingen.

SLECHTE GELUIDSKWALITEIT (VERVORMINGEN)

• De luidsprekers zijn overbelast. Verlaag en pas het volumeniveau opnieuw aan (zie item, "LEVEL (NIVEAUREGELAAR)")

ZWAKKE BASS:

• Luidsprekerkabels (+) en (-) zijn omgewisseld of de luidspreker is uit fase (zie item "INSTALLATIE VAN DE LUIDSPREKERUITGANGEN"). Controleer ook de BASS-regeling.

MOTOR, CLAXON, RICHTINGAANWIJZER, INTERFERENTIE

• Gebruik onderdrukkende/geïsoleerde kabels op de bougies.
• Gebruik condensatoren op de dynamo, claxon en ontsteking.
• Houd de afgeschermde ingangskabel uit de buurt van andere kabels, omdat deze bijzonder gevoelig zijn voor interferentie.
• Installeer een aparte stroombron (+12V) voor het geluidssysteem. Gebruik voor de zekerheid een zekering/stroomonderbreker op 30 centimeter van de batterij.
• Aard de versterker correct. Verwijder verf van het chassis op het geselecteerde punt en sluit de draad aan met behulp van een geaard aansluitpunt. Om roest te voorkomen, isoleert u het met verf.
  Maak geen lus in de aarde. Vermijd het gebruik van meerdere aardpunten. Gebruik indien mogelijk een steraansluiting, waarbij alle aardpunten vanuit één punt lopen.

Diagnostische handleiding

In het geval van problemen wordt de versterker uitgeschakeld en begint de RODE LED (PROT) te knipperen. Afhankelijk van het probleem knippert de RODE LED (PROT) een bepaald aantal keren. De volgende tabel geeft een overzicht van de diagnoses:

Aantal keren knipperen	Probleem	Oplossing
	Kortsluiting of overbelasting van de uitgang.	Controleer of de luidsprekerkabels goed geïsoleerd zijn. Controleer de minimale impedantie.
	Oververhitting.	Zorg ervoor dat de apparatuur op een goed geventileerde plaats is geïnstalleerd.
	Lage batterij.	Bij langdurig gebruik raakt de batterij leeg. Laad de batterij op.
	Batterij overbelast of spanning hoger dan toegestaan.	Laat de batterij en/of dynamo controleren door een professional.

OPMERKING: Als de RODE LED (PROT) continu knippert, koppelt u de luidsprekers los en schakelt u de apparatuur weer in. Als het probleem aanhoudt, neemt u contact op met de technische ondersteuning van STETSOM.

Technische specificaties

De gemeten gegevens zijn gebaseerd op apparatuur van het STETSOM-laboratorium. Frequentie referentie van 1Khz met THD+N tot ≤10% in impedanties verwijzend naar de aangegeven in elke meting. De elektronische componenten en het fabricageproces kunnen fabricagevariaties vertonen, wat leidt tot een variatie in de uitgevoerde metingen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
