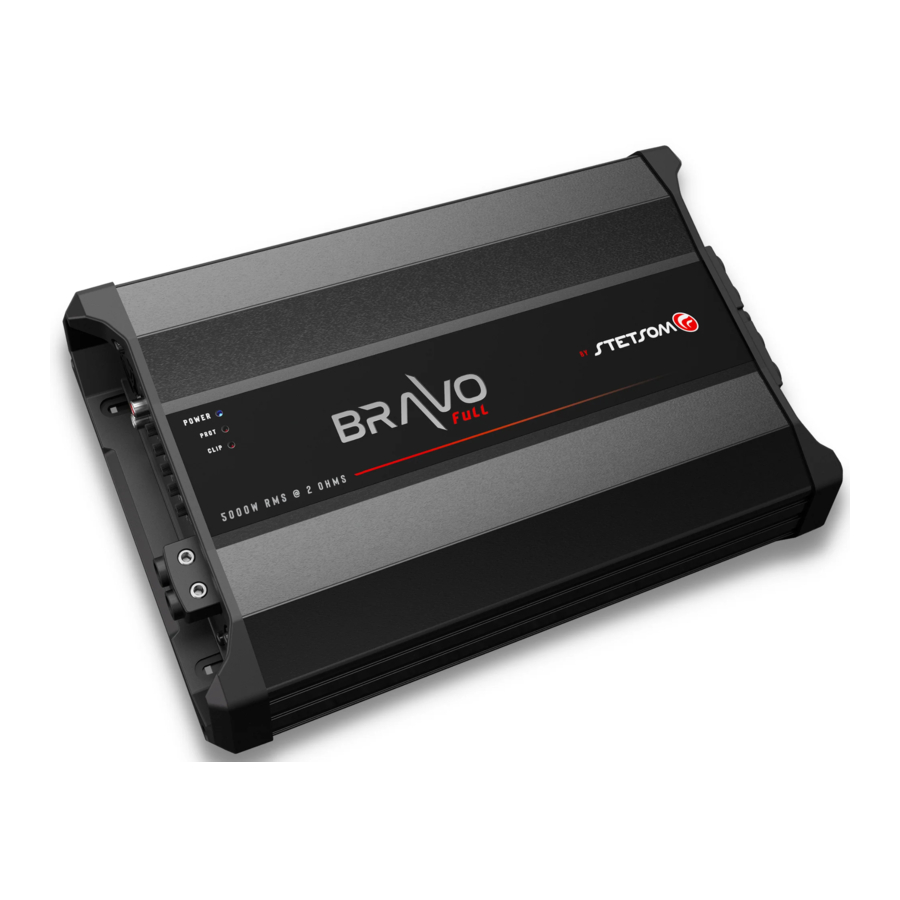

Stetsom Bravo Full 5000 / 8000 Handleiding

Inleiding

Deze versterker is ontwikkeld met geavanceerde technologie voor diegenen die geluid van hoge kwaliteit willen van audiosystemen met één of meer luidsprekers of zelfs een audio-wallsysteem.

Vóór de installatie

Lees deze handleiding aandachtig door.

  • Alle aansluitingen moeten worden gemaakt met het productUIT.
  • Er moet een zekering worden geïnstalleerd tussen de versterker en de accu om te beschermen tegen overstroom. De zekering moet zo dicht mogelijk bij de accu worden geïnstalleerd. Kies een geschikte zekering voor de versterker op basis van het verbruik.
  • Gebruik de in deze handleiding aanbevolen draad om te voorkomen dat kabels oververhit raken en om maximaal vermogen te verkrijgen.
  • Houd de kabels zo kort mogelijk om de geluidskwaliteit te verbeteren en mogelijke vermogensverliezen te voorkomen.
  • Leid de installatiekabels zo ver mogelijk weg van de originele voertuigbedrading om storing en ruis in uw audiosysteem te voorkomen.
  • Voer de installatie uit op een stevige ondergrond op een geventileerde en droge plaats.
  • Installatie mag alleen worden uitgevoerd door een gekwalificeerde professional.

Als u vragen heeft, neem dan contact op met de winkel waar de aankoop of installatie is gedaan. Neem voor meer informatie contact op met onze klantenservice: BR +55 18 2104-9412.

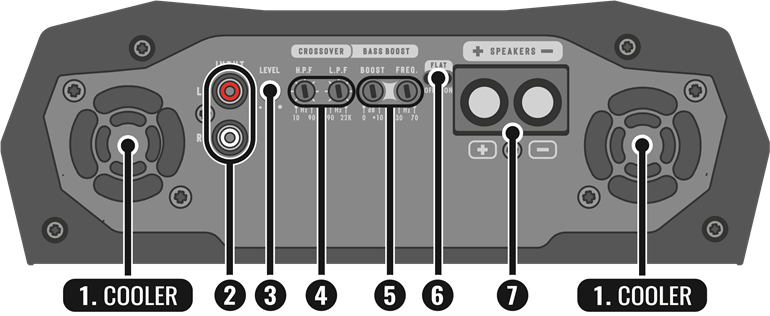

Ingang, uitgang en audiobediening

Ingang, uitgang en audiobediening

  1. KOELERS: Het koelt de versterker. Installeer op een koele plaats en let erop dat de ventilatieopeningen niet worden geblokkeerd.
  2. RCA JACK INPUT: Ingang van het te versterken signaal. Sluit aan op de radio/speler met behulp van hoogwaardige afgeschermde RCA-kabels om ongewenste ruis te voorkomen.
  3. LEVEL: Niveauregeling voor het signaal bij de ingang van de versterker.
  4. CROSSOVER:
    • HIGH PASS FILTER (H.P.F.): Met deze variabele regeling kunt u de beginfrequentie selecteren van 10Hz ~ 90Hz die door de versterker wordt gereproduceerd.
    • LOW PASS FILTER (L.P.F.): Met deze variabele regeling kunt u de eindfrequentie selecteren van 90Hz ~ 12KHz die door de versterker wordt gereproduceerd.
  5. BASS BOOST:
    • BASS: Variabele regeling voor basversterking van 0dB ~ +10dB.
    • FREQ: Variabele regeling voor BASS boost frequentie van 30Hz ~ 70Hz.
  6. FLAT KEY: Met deze schakelaar kunt u de FLAT modus in- of uitschakelen. Instellingen die zijn gemaakt op de CROSSOVER en BOOST regelaars worden uitgeschakeld bij gebruik van deze modus.
  7. OUTPUT CONNECTOR (SPEAKERS): MONO-uitgang van versterkt signaal voor luidsprekeraansluiting. Controleer de minimale impedantie en polariteiten voordat u de installatie uitvoert.

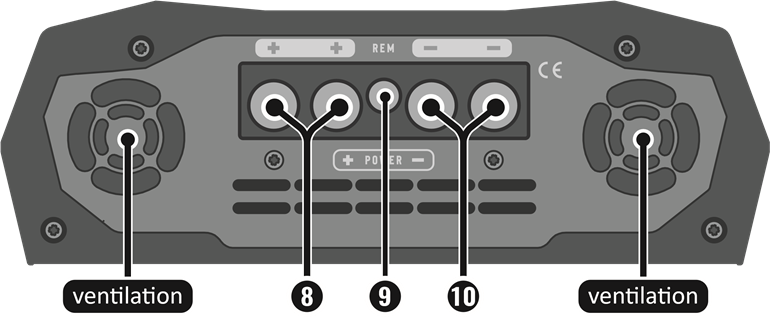

Stroomtoevoer

Stroomtoevoer

  1. POSITIEVE STROOMTOEVOERAANSLUITING: Sluit aan op de positieve accupool van de accu met behulp van een minimum 00 AWG kabel met een zekering/stroomonderbreker zo dicht mogelijk bij de accu geïnstalleerd.
  2. REMOTE CONNECTOR (REM): Maakt automatische activering van de versterker mogelijk bij het inschakelen van de radio/speler. Sluit aan op de remote-uitgang van de radio/speler met behulp van een kabel van minimaal 18 AWG.
  3. NEGATIEVE STROOMTOEVOERAANSLUITING: Sluit aan op de negatieve pool van de accu met behulp van een kabel van minimaal 00 AWG.

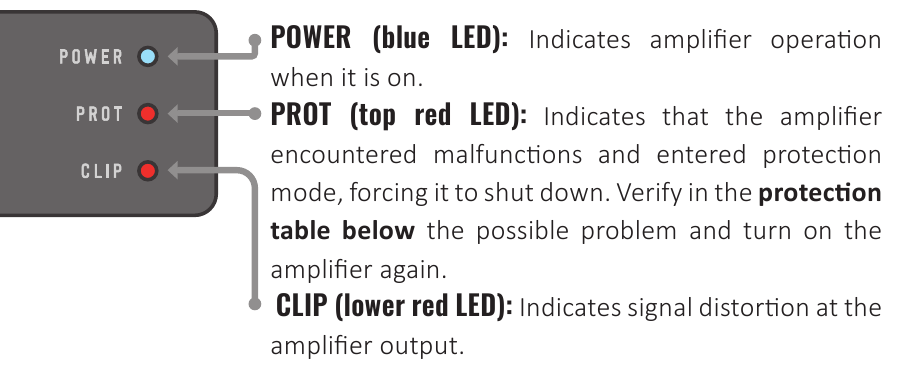

Indicatoren LED

Indicatoren LED

Slim beschermingssysteem

Wanneer het beveiligingssysteem een fout detecteert, wordt de versterker uitgeschakeld en knippert de PROT LED. Voor elk type fout knippert de LED een bepaald aantal keren om de oorzaak aan te geven, zoals weergegeven in de onderstaande tabel:

Diagnose: Kortsluiting of overbelasting van de uitgang.
Oplossing: Controleer of de luidsprekerkabels goed geïsoleerd zijn en of de uitgangsimpedantie niet hoger is dan die wordt ondersteund door de versterker.
Diagnose: Te hoge temperatuur. Wanneer de versterker ongeveer 90°C bereikt, wordt de audio gestopt en draaien de koelers op maximale snelheid om het koelproces van de interne componenten te versnellen.
Oplossing: Controleer of de versterker zich op een geventileerde plaats bevindt of dat de koelers niet worden geblokkeerd. Houd de versterker een paar minuten ingeschakeld zodat de koelers kunnen helpen bij het koelproces.
Diagnose: Voedingsspanning lager dan 9V.
Oplossing: Controleer de spanning van de accu of voeding.
Diagnose: Voedingsspanning hoger dan 16V.
Oplossing: Controleer de spanning van de accu of voeding.

Installatie

Specificatie van de kabels voor een correcte installatie:

  • Stroomconnectoren (positief/negatief) 00 AWG
  • Remote connector 18 AWG
  • Uitgangssignaalconnectoren (luidsprekers) 7 AWG

Het gebruik van een zekering of stroomonderbreker is verplicht om het systeem te beschermen tegen kortsluiting en overbelasting. Installeer ze zo dicht mogelijk bij de accu.
waarschuwingInstallatie mag alleen worden uitgevoerd door gekwalificeerde professionals met het product UIT.

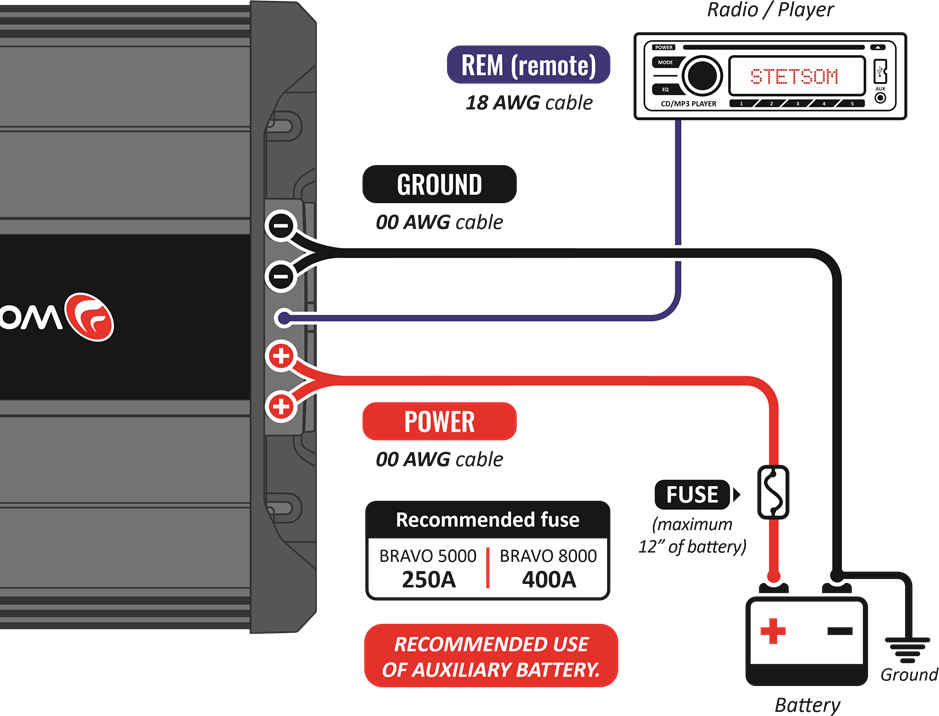

Installatie - Stap 1

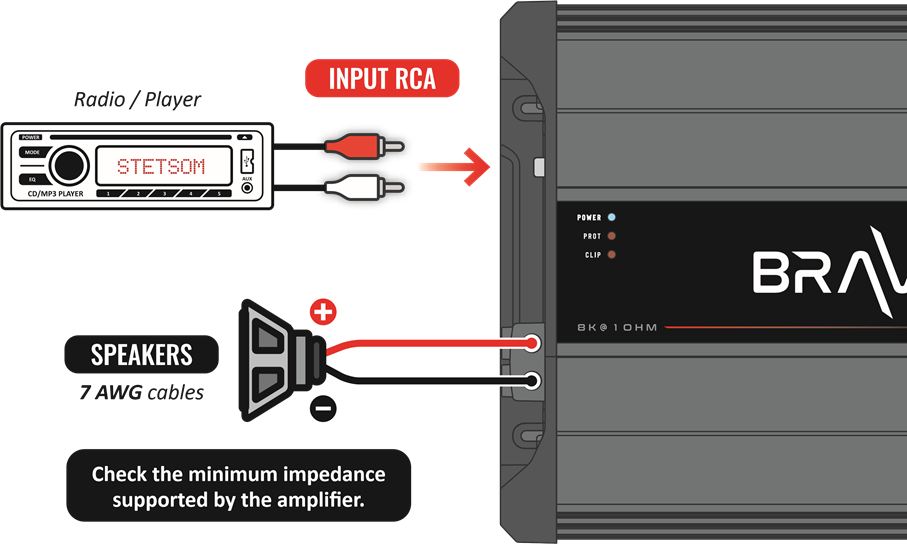

Installatie - Stap 2

Probleemoplossing

VERSTERKER SCHAKELT NIET IN

  • Controleer of de kabels correct zijn aangesloten. Zorg ervoor dat alle verbindingen elektrisch en mechanisch contact maken.
  • Zekeringen of stroomonderbrekers kunnen defect of doorgebrand zijn. Controleer de staat van de stroomonderbrekers en zorg ervoor dat ze compatibel zijn met het stroomverbruik van de apparatuur.
  • Zorg ervoor dat de batterij voldoende is opgeladen om het product te laten werken.

GEEN GELUID

  • De kabels naar de luidsprekers of RCA-stekkers zijn mogelijk niet correct aangesloten of zijn defect.
  • Zorg ervoor dat de LEVEL-regelaar niet op een minimum staat.

PROT LED KNIPPERT

  • Zorg ervoor dat de ventilatieopeningen van het product niet geblokkeerd zijn en dat het product niet oververhit raakt.
  • Luidsprekers of kabels zijn kortgesloten. Controleer luidsprekers, kabels en aansluitingen.

GELUIDSVERVORMINGEN

  • De luidsprekers kunnen overbelast of defect zijn, verlaag het niveau en pas het niveau vervolgens opnieuw aan. Deze instelling kan als volgt worden aangepast:
    1. Speel op de radio/speler een muzieksignaal af en zet het volume op 80% van het maximum (als het maximale volume van de radio/speler 45 (100%) is, zet u het op 36 (80%).
    2. Begin op de versterker met de LEVEL-regelaar op minimaal en verhoog geleidelijk totdat de LED CLIP begint te knipperen. Verlaag de LEVEL langzaam totdat de led volledig uitgaat.

ZWAKKE BASS

  • Kabels van de luidsprekers zijn mogelijk omgekeerd en (luidsprekers uit fase).

RUIS EN STORING IN GELUID

  • Zorg ervoor dat de installatie niet in de buurt van de originele bedrading van het voertuig is, omdat dit storing en ruis in het audiosignaal kan veroorzaken.
  • Maak een aparte stroomaansluiting voor het geluidssysteem. Gebruik voor de bescherming een zekering/stroomonderbreker zo dicht mogelijk bij de batterij.
  • Maak een goede aarding voor de versterker. Verwijder hiervoor de verf van het voertuigchassis op het gewenste punt. Bevestig de draad met behulp van een aardklem. Om oxidatie te voorkomen, isoleert u met verf.
  • Maak geen lus in de aarde. Vermijd het gebruik van meerdere aarding. Gebruik indien mogelijk een steraansluiting, zodat alle aarding vanaf één punt lopen.

waarschuwingDe gemeten gegevens zijn gebaseerd op de laboratoriumapparatuur van STETSOM. Testreferentie in frequentie van 60 Hz tot 1 kHz met THD + N bij ≤1% in impedanties zoals aangegeven in elke meting. De elektronische componenten en het fabricageproces kunnen fabricagevariaties vertonen, wat kan leiden tot een variatie in de uitgevoerde metingen.
informatieAlle updates in deze handleiding kunnen klanten gratis raadplegen op de site van het merk.
Het wordt aanbevolen om de bijgewerkte handleiding te raadplegen wanneer dat nodig is.
De afbeeldingen in deze handleiding zijn slechts illustratief en kunnen afwijken van het daadwerkelijke product.

Technische specificaties

BRAVO FULL 5000

Minimum output impedance: 1 OHM 2 OHMs
Number of channels: 1
Power output @ 14.4V: 5300W RMS @ 1 Ohm
3300W RMS @ 2 Ohms
5300W RMS @ 2 Ohms
3000W RMS @ 4 Ohms
Power output @ 12.6V: 5000W RMS @ 1 Ohm
2800W RMS @ 2 Ohms
5000W RMS @ 2 Ohms
2600W RMS @ 4 Ohms
Minimum input sensitivity: 200mV
Signal to noise ratio: >90dB

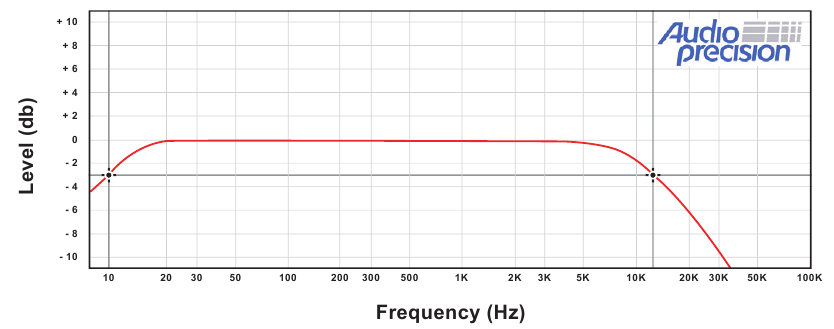

Frequency response (-3dB) 10Hz ~ 12KHz
Crossover low pass: 90Hz ~ 12KHz
Crossover high pass: 10Hz ~ 90Hz
Bass boost: Freq: 30Hz ~ 70 Hz
Boost: 0dB ~ +10dB
Input impedance: 12K Ohms
Supply voltage: 9V ~ 16V DC
Musical consumption: 242A 227A
Bass consumption: 485A 445A
Dimensions (H x W x L): 3.14" x 9.11" x 13.11"
Weight: 9.36 lb

BRAVO FULL 5000

BRAVO FULL 8000

Minimum output impedance: 1 OHM 2 OHMs
Number of channels: 1
Power output @ 14.4V: 8600W RMS @ 1 Ohm
5100W RMS @ 2 Ohms
8700W RMS @ 2 Ohms
4400W RMS @ 4 Ohms
Power output @ 12.6V: 8000W RMS @ 1 Ohm
4400W RMS @ 2 Ohms
8000W RMS @ 2 Ohm
4200W RMS @ 4 Ohms
Minimum input sensitivity: 200mV
Signal to noise ratio: >90dB

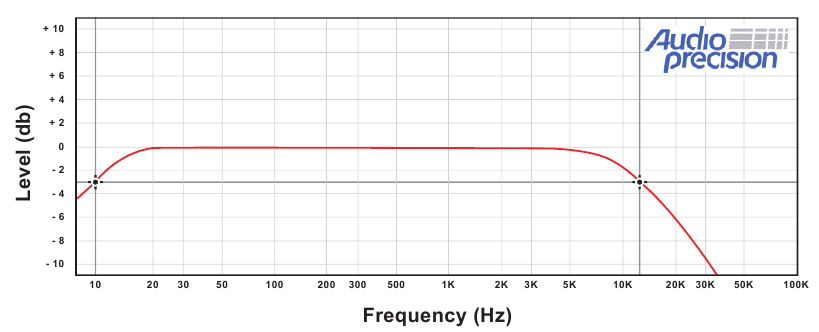

Frequency response (-3dB) 10Hz ~ 12KHz
Crossover low pass: 90Hz ~ 12KHz
Crossover high pass: 10Hz ~ 90Hz
Bass boost: Freq: 30Hz ~ 70 Hz
Boost: 0dB ~ +10dB
Input impedance: 14K Ohms 13K Ohms
Supply voltage: 9V ~ 16V DC
Musical consumption: 370A 360A
Bass consumption: 740A 720A
Dimensions (H x W x L): 3.14" x 9.11" x 16.49"
Weight: 13.2 lb

BRAVO FULL 8000

QUESTIONS AND ADVICE:
STETSOM offers Customer Services to answer questions and give advice about their products and services. Please contact us through the channels:
Phone: BR +55 18 2104-9412
E-mail: suporte@stetsom.com.br
Site: www.stetsom.com
