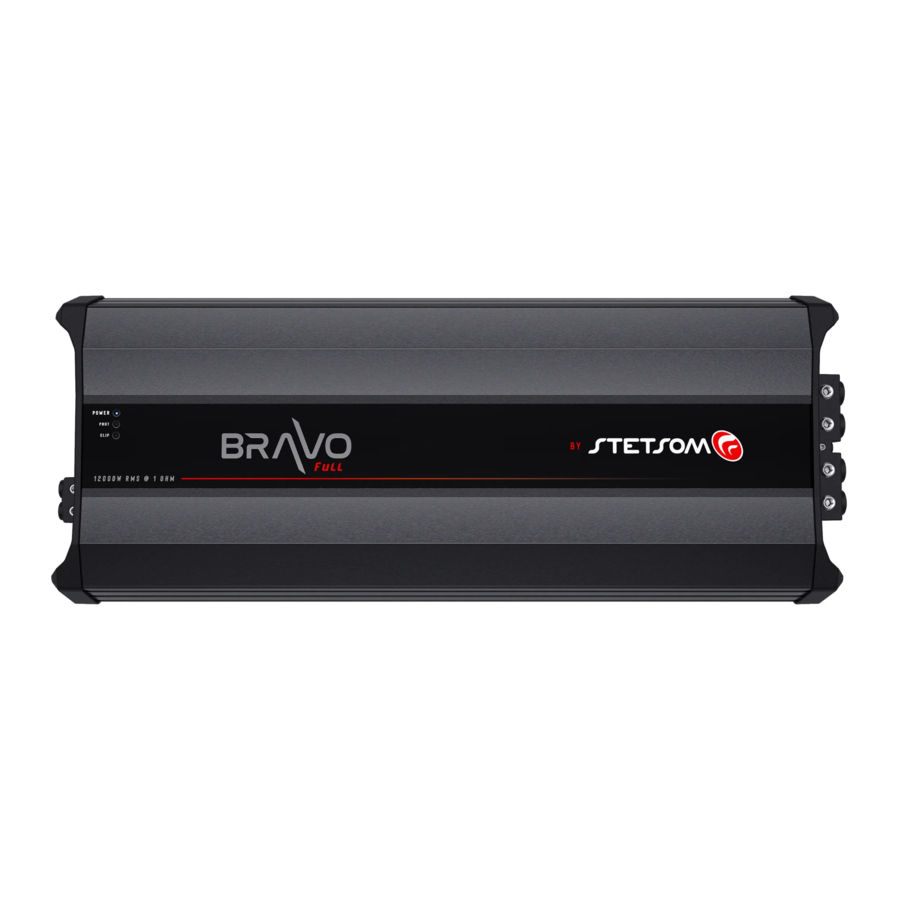

Stetsom Bravo Full 12000 Handleiding

Voorafgaand aan de installatie

Lees deze handleiding aandachtig door.

• Alle aansluitingen moeten worden gemaakt met het product UITgeschakeld.
• Er moet een zekering worden geïnstalleerd tussen de versterker en de accu om te beschermen tegen overstroom. De zekering moet zo dicht mogelijk bij de accu worden geïnstalleerd. Kies een geschikte zekering voor de versterker op basis van het verbruik.
• Gebruik de in deze handleiding aanbevolen draad om te voorkomen dat kabels oververhit raken en om maximaal vermogen te verkrijgen.
• Houd de kabels zo kort mogelijk om de geluidskwaliteit te verhogen en mogelijke vermogensverliezen te voorkomen.
• Leid de installatiekabels zo ver mogelijk weg van de originele voertuigbedrading om interferentie en ruis in uw audiosysteem te voorkomen.
• Voer de installatie uit op een stevige ondergrond in een geventileerde en droge ruimte. ▪ De installatie mag alleen worden uitgevoerd door een gekwalificeerde professional.

Neem bij vragen contact op met de winkel waar de aankoop of installatie is gedaan. Neem voor meer informatie contact op met onze klantenservice: BR +55 18 2104-9412.

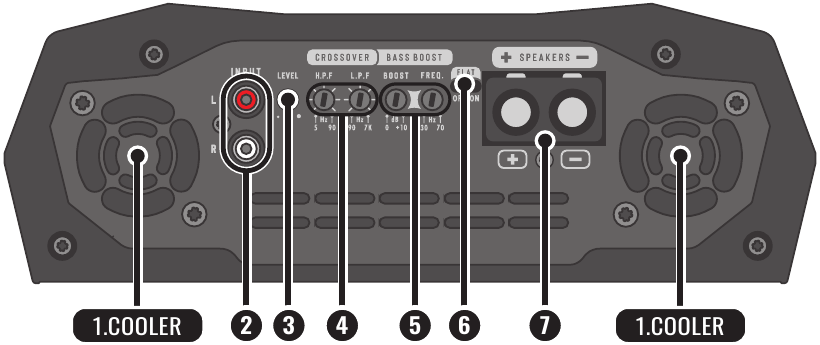

Ingang, uitgang en audiobediening

1. KOELERS: Zorgt voor koeling van de versterker. Installeer op een koele plaats zonder obstructie van luchtinlaten en -uitlaten.
2. INGANG: Ingang van het te versterken signaal. Sluit aan op de radio/speler via hoogwaardige afgeschermde RCA-kabels om ongewenste ruis te voorkomen.
3. NIVEAU: Signaalniveauregeling in de versterkeringang.
4. CROSSOVER
   • FILTRO HIGH PASS (HPF): Met deze variabele regeling kunt u de beginfrequentie van 5Hz tot 90Hz selecteren die door de versterker wordt weergegeven.
   • FILTRO LOW PASS (LPF): Met deze variabele regeling kunt u de eindfrequentie van 90Hz tot 7KHz selecteren die door de versterker wordt weergegeven.
5. BASS BOOST
   • BOOST: Variabele regeling voor basversterking van 0dB tot + 10dB.
   • FREQ: Variabele regeling voor BASS boost actie van 30Hz tot 70Hz.
6. FLAT: Met deze schakelaar kunt u de FLAT-modus in- of uitschakelen. Instellingen die zijn gemaakt op de CROSSOVER en BOOST bedieningselementen worden uitgeschakeld wanneer u deze modus gebruikt.
7. UITGANGSCONNECTOR (LUIDSPREKERS): MONO-uitgang van versterkt signaal voor luidsprekeraansluiting. Controleer de minimale impedantie en polariteiten voordat u de installatie uitvoert.

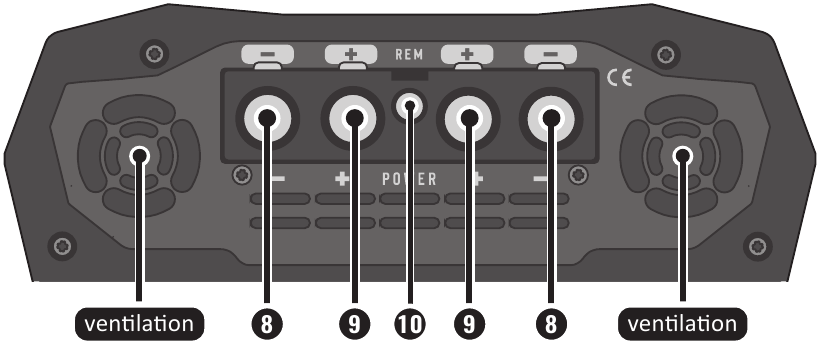

Stroomingang

8. NEGATIEVE STROOMTOEVOERAANSLUITING: Sluit aan op de massaklem van de accu met behulp van twee kabels met een minimum van 00 AWG, tot 3 meter lang (één voor elke negatieve ingang van de versterker).
9. POSITIEVE STROOMTOEVOERAANSLUITING: Sluit aan op de positieve klem van de accu met behulp van twee kabels met een minimum van 00 AWG, tot 3 meter lang (één voor elke positieve ingang van de versterker). Installeer een (700A) zekering/onderbreker zo dicht mogelijk bij de accu (aanbevolen niet meer dan 30 cm van de accu).
   Gebruik altijd twee kabels voor elke stroomaansluiting (positief en negatief) om maximale prestaties van het product te bereiken. De aansluitklemmen ondersteunen kabels tot 250 MCM.
10. AFSTANDSBEDIENINGSAANSLUITING (REM): Verantwoordelijk voor het activeren van de versterker. Gebruik de afstandsbedieningsuitgang van de radio/speler voor automatische versterkeractivering wanneer de radio wordt ingeschakeld, of gebruik een AAN/UIT-schakelaar die is aangesloten op 12V voor handmatige activering. Sluit aan met een kabel van minimaal 18 AWG.

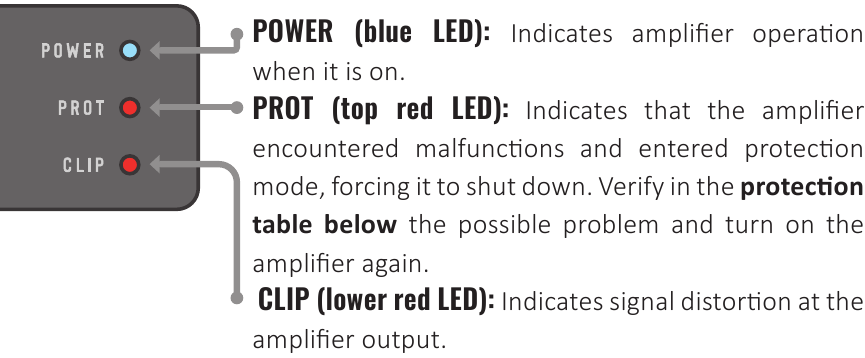

Indicatoren LED

Slim beveiligingssysteem

Wanneer het beveiligingssysteem een storing detecteert, wordt de versterker uitgeschakeld en knippert de PROT LED. Voor elk type storing knippert de LED een bepaald aantal keren om de oorzaak aan te geven, zoals weergegeven in de onderstaande tabel:

	Diagnose: Kortsluiting of overbelasting van de uitgang. Oplossing: Controleer of de luidsprekerkabels goed geïsoleerd zijn en of de uitgangsimpedantie niet hoger is dan die welke door de versterker wordt ondersteund.
	Diagnose: Buitensporige temperatuur. Wanneer de versterker ongeveer 194 °F bereikt, wordt de audio gestopt en draaien de koelers op maximale snelheid om het koelproces van de interne componenten te versnellen. Oplossing: Controleer of de versterker zich op een geventileerde plaats bevindt of dat de koelers niet verstopt zijn. Houd de versterker een paar minuten ingeschakeld, zodat de koelers het koelproces kunnen ondersteunen.
	Diagnose: Voedingsspanning lager dan 9V. Oplossing: Controleer de spanning van de accu of voeding.
	Diagnose: Voedingsspanning hoger dan 16V. Oplossing: Controleer de spanning van de accu of voeding.

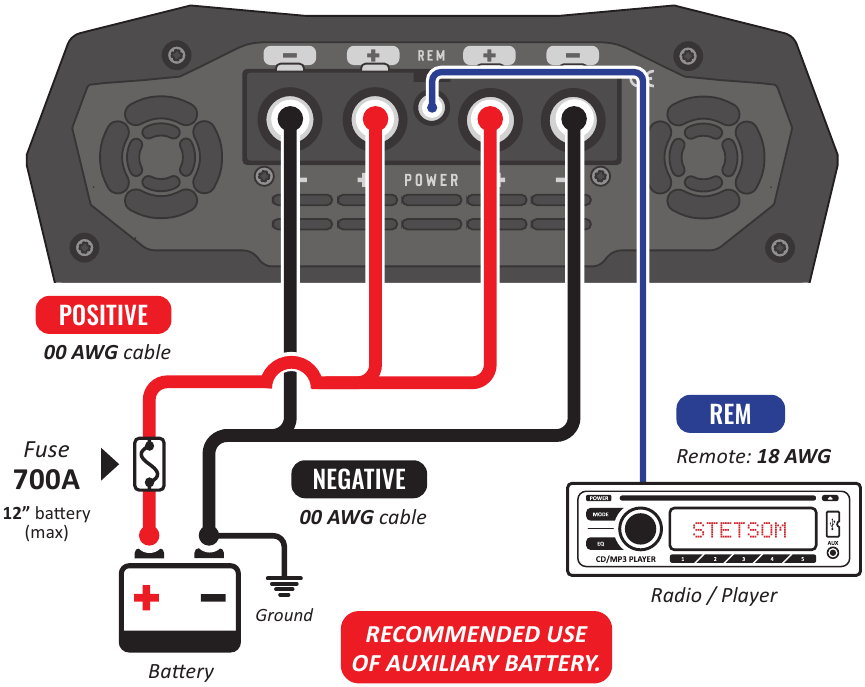

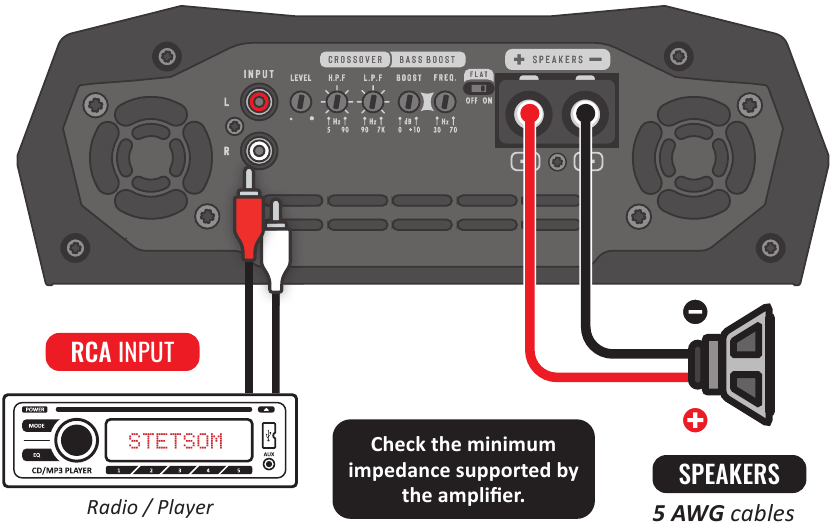

Installatie

Specificatie van de kabels voor een correcte installatie:

Het gebruik van een zekering of stroomonderbreker is verplicht om het systeem te beschermen tegen kortsluiting en overbelasting. Installeer ze zo dicht mogelijk bij de accu.
De installatie mag alleen worden uitgevoerd door gekwalificeerde professionals met het product UITgeschakeld.

Probleemoplossing

VERSTERKER SCHAKELT NIET IN

• Controleer of de kabels correct zijn aangesloten. Zorg ervoor dat alle aansluitingen elektrisch en mechanisch contact maken.
• Zekeringen of stroomonderbrekers kunnen defect of doorgebrand zijn. Controleer de conditie van de stroomonderbrekers en zorg ervoor dat ze compatibel zijn met het stroomverbruik van de apparatuur.
• Zorg ervoor dat de accu voldoende is opgeladen om het product te laten werken.

GEEN GELUID

• De kabels naar de luidsprekers of RCA-stekkers zijn mogelijk niet correct of defect aangesloten.
• Zorg ervoor dat de LEVEL-regelaar niet op een minimum staat.

PROT LED KNIPPERT

• Zorg ervoor dat de luchtopeningen van het product niet geblokkeerd zijn en dat het product niet oververhit raakt.
• Luidsprekers of kabels zijn kortgesloten. Controleer luidsprekers, kabels en aansluitingen.

GELUIDSVERVORMINGEN

• De luidsprekers zijn mogelijk overbelast of defect, verlaag het niveau en pas het niveau vervolgens opnieuw aan. Deze instelling kan als volgt worden aangepast:
  1. Speel op de radio/speler een willekeurig muzikaal signaal af en zet het volume op 80% van het maximum (als het maximale volume van de radio/speler 45 (100%) is, zet je het op 36 (80%).
  2. Begin op de versterker met de LEVEL-regelaar op minimum, verhoog geleidelijk totdat de LED CLIP begint te knipperen. Verlaag de LEVEL langzaam totdat de led volledig uitgaat.

ZWAKKE BAS

• Kabels van de luidsprekers kunnen omgekeerd zijn en (luidsprekers uit fase).

RUIS EN STORING IN GELUID

• Zorg ervoor dat de installatie niet in de buurt is van de originele bedrading van het voertuig, omdat dit interferentie en ruis in het audiosignaal kan veroorzaken.
• Maak een aparte stroomaansluiting voor het geluidssysteem. Gebruik een zekering/stroomonderbreker zo dicht mogelijk bij de accu ter bescherming.
• Maak een goede aarding voor de versterker. Verwijder hiervoor de verf van het voertuigchassis op het gewenste punt. Bevestig de draad met behulp van een aardklem. Om oxidatie te voorkomen, isoleert u met verf.
• Maak geen lus in de aarde. Vermijd het gebruik van meerdere aardingen. Gebruik indien mogelijk een steraansluiting, zodat alle aardingen vanuit één punt lopen.

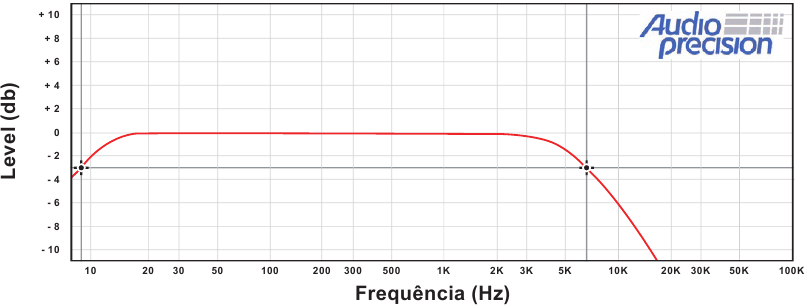

De gemeten gegevens zijn gebaseerd op STETSOM laboratoriumapparatuur. Testreferentie in frequentie van 60Hz tot 1Khz met THD + N bij ≤1% in impedanties zoals aangegeven in elke meting. De elektronische componenten en het fabricageproces kunnen fabricagevariaties vertonen, wat kan leiden tot een variatie in de gemaakte metingen.

Technische specificaties

BRAVO FULL 12000

VRAGEN EN ADVIES:
STETSOM biedt klantenservice om vragen te beantwoorden en advies te geven over hun producten en diensten. Neem contact met ons op via de kanalen:
Telefoon: BR +55 18 2104-9412
E-mail: suporte@stetsom.com.br
Site: www.stetsom.com
