Asus B760M-AYW WIFI Handleiding

Over deze handleiding

Deze gebruikershandleiding bevat de informatie die u nodig hebt bij het installeren en configureren van het moederbord.

Waar u meer informatie kunt vinden
Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS-website
   De ASUS-website (www.asus.com) biedt bijgewerkte informatie over ASUS-hardware- en softwareproducten.
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten, zoals garantie-flyers, die mogelijk door uw dealer zijn toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.
3. MyASUS
   MyASUS biedt een verscheidenheid aan ondersteuningsfuncties, zoals het helpen oplossen van problemen, het optimaliseren van de productprestaties, het integreren van ASUS-software en het maken van herstelschijven. Ga naar https://www.asus.com/support voor de installatiehandleiding en FAQ.
   MyASUS is alleen beschikbaar op bepaalde modellen. Raadpleeg de specificaties van uw moederbord om te zien of uw moederbord MyASUS ondersteunt.

4. Driver and Utilities FAQ
   Ga naar https://www.asus.com/support voor meer informatie over het downloaden en installeren van stuurprogramma's en hulpprogramma's voor uw moederbord.


Conventies die in deze handleiding worden gebruikt
Om ervoor te zorgen dat u bepaalde taken correct uitvoert, dient u nota te nemen van de volgende symbolen die in deze gebruikershandleiding worden gebruikt.

Informatie om schade aan de componenten en letsel aan uzelf te voorkomen bij het uitvoeren van een taak.

Instructies die u MOET volgen om een taak te voltooien.
OPMERKING: Tips en aanvullende informatie om u te helpen een taak te voltooien.

Inhoud van de verpakking

Controleer de verpakking van uw moederbord op de volgende items.

• Neem contact op met uw verkoper als een van de bovenstaande items beschadigd is of ontbreekt.
• Items die niet in de bovenstaande lijst met de inhoud van de verpakking staan, worden afzonderlijk aangeschaft en worden niet gebundeld met uw moederbordpakket.

B760M-AYW WIFI specificaties overzicht

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de ASUS-website voor de nieuwste specificaties.

Productintroductie

Voordat u verdergaat

Neem de volgende voorzorgsmaatregelen in acht voordat u moederbordcomponenten installeert of moederbordinstellingen wijzigt.

• Koppel het netsnoer los van het stopcontact voordat u een component aanraakt.
• Voordat u componenten hanteert, gebruikt u een geaarde polsband of raakt u een veilig geaard object of een metalen object aan, zoals de behuizing van de voeding, om schade door statische elektriciteit te voorkomen.
• Houd componenten aan de randen vast om te voorkomen dat u de IC's erop aanraakt.
• Wanneer u een component verwijdert, plaatst u deze op een geaarde antistatische mat of in de zak die bij het component is geleverd.
• Voordat u een component installeert of verwijdert, moet u ervoor zorgen dat de voeding is uitgeschakeld of dat het netsnoer is losgekoppeld van de voeding. Als u dit niet doet, kan dit ernstige schade aan het moederbord, de randapparatuur of de componenten veroorzaken.

• De pin-definities in dit hoofdstuk zijn alleen ter referentie. De pin-namen zijn afhankelijk van de locatie van de header/jumper/connector.
• De illustraties voor dit hoofdstuk zijn alleen ter referentie. De WiFi-module is alleen beschikbaar op geselecteerde modellen.

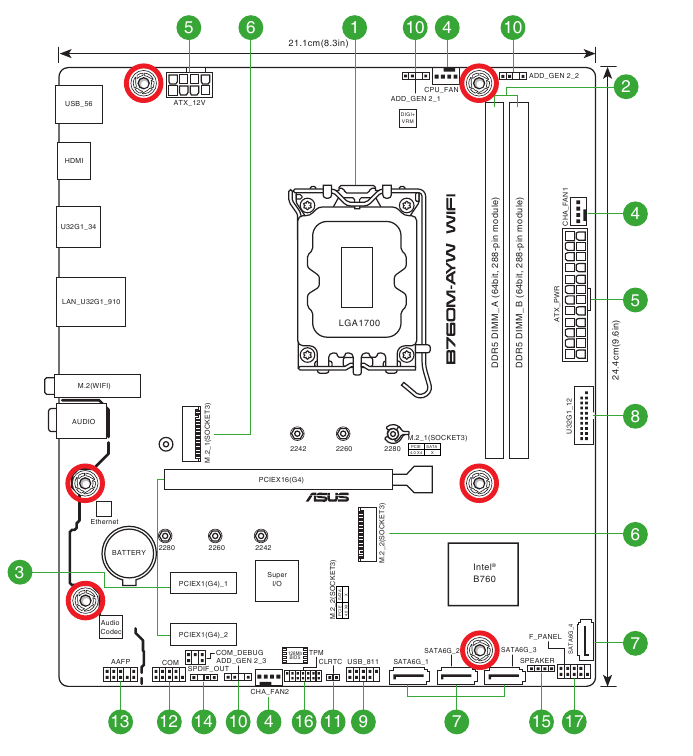

Moederbordindeling

Indeling inhoud

1. CPU-socket
   Het moederbord wordt geleverd met een LGA1700-socket, ontworpen voor Intel^® Core™ 14^th & 13^th Gen Processors, Intel^® Core™ 12^th Gen, Pentium^® Gold en Celeron^® Processors.
   Raadpleeg CPU-installatie voor meer details.
2. DIMM-sleuven
   Het moederbord wordt geleverd met Dual Inline Memory Modules (DIMM)-sleuven, ontworpen voor DDR5 (Double Data Rate 5) geheugenmodules.
   Raadpleeg DIMM-installatie voor meer details.
3. Uitbreidingssleuven
   Dit moederbord ondersteunt één PCIe x16-grafische kaart en twee PCIe x1-netwerkkaarten, SCSI-kaarten en andere kaarten die voldoen aan de PCI Express-specificatie.


4. Ventilatorheaders
   Met de ventilatorheaders kunt u ventilatoren aansluiten om het systeem te koelen.
5. Voedingsconnectoren
   Met deze voedingsconnectoren kunt u uw moederbord aansluiten op een voeding. De stekkers van de voeding zijn zo ontworpen dat ze maar op één manier passen. Zoek de juiste richting en druk stevig aan totdat de stekkers van de voeding volledig zijn ingebracht.
   Zorg ervoor dat u de 8-pins stekker aansluit.

   We raden u aan een PSU te gebruiken met een hoger vermogen bij het configureren van een systeem met meer stroomverbruikende apparaten. Het systeem kan instabiel worden of niet opstarten als het vermogen onvoldoende is.
6. M.2-sleuven (Key M)
   Met de M.2-sleuven kunt u M.2-apparaten installeren, zoals M.2 SSD-modules.

   • Intel ® Core™ Processors (14 th & 13 th & 12 th Gen)
     M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
   • Intel ® B760 Chipset
     M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

7. SATA 6Gb/s-poorten
   Met de SATA 6Gb/s-poorten kunt u SATA-apparaten aansluiten, zoals optische schijfstations en harde schijven via SATA-kabels.
8. USB 3.2 Gen 1-header
   Met de USB 3.2 Gen 1-header kunt u een USB 3.2
   Gen 1-module aansluiten voor extra USB 3.2 Gen 1-poorten. De USB 3.2 Gen 1-header biedt gegevensoverdrachtsnelheden tot 5 Gb/s.

9. USB 2.0-header
   Met de USB 2.0-header kunt u een USB-module aansluiten voor extra USB 2.0-poorten. De USB 2.0-header biedt gegevensoverdrachtsnelheden tot 480 Mb/s.
   Sluit GEEN 1394-kabel aan op de USB-connectoren. Als u dit wel doet, raakt het moederbord beschadigd!
   Sluit GEEN 1394-kabel aan op de USB-connectoren. Als u dit wel doet, raakt het moederbord beschadigd!

10. Adresseerbare Gen 2-headers
    Met de adresseerbare Gen2-headers kunt u afzonderlijk adresseerbare RGB WS2812B LED-strips of op WS2812B gebaseerde LED-strips aansluiten.
    Voordat u een onderdeel installeert of verwijdert, moet u ervoor zorgen dat de voeding is uitgeschakeld of dat het netsnoer is losgekoppeld van de voeding. Als u dit niet doet, kan dit ernstige schade toebrengen aan het moederbord, randapparatuur of onderdelen.


    • De adresseerbare Gen2-header ondersteunt WS2812B adresseerbare RGB LED-strips (5V/Data/Ground), met een maximaal vermogen van 3A (5V), en de adresseerbare headers op dit bord kunnen een gecombineerd maximum van 500 LED's aan.
    • De werkelijke verlichting en kleur variëren met de LED-strip.
    • Als uw LED-strip niet oplicht, controleer dan of de adresseerbare RGB LED-strip in de juiste richting is aangesloten en of de 5V-connector is uitgelijnd met de 5V-header op het moederbord.
    • De adresseerbare RGB LED-strip licht pas op als het systeem is ingeschakeld.
11. Clear CMOS-header
    Met de Clear CMOS-header kunt u het Real Time Clock (RTC) RAM in de CMOS wissen, dat de datum, tijd, systeemwachtwoorden en systeeminstellingsparameters bevat. Om het RTC-RAM te wissen:

    1. Schakel de computer uit en trek de stekker uit het stopcontact.
    2. Maak pen 1-2 kort met een metalen voorwerp of jumperdop gedurende ongeveer 5-10 seconden.
    3. Steek de stekker in het stopcontact en schakel de computer in.
    4. Houd de <Del>-toets ingedrukt tijdens het opstartproces en ga naar de BIOS-instellingen om de gegevens opnieuw in te voeren.
       Maak de pinnen NIET kort, behalve bij het wissen van het RTC-RAM. Kortsluiting of het plaatsen van een jumperdop veroorzaakt een systeemopstartfout!
       Als de bovenstaande stappen niet helpen, verwijdert u de ingebouwde knoopcelbatterij en maakt u de twee pinnen opnieuw kort om de CMOS RTC RAM-gegevens te wissen. Na het wissen van de CMOS plaatst u de knoopcelbatterij terug.

12. COM-poortheader
    Met de COM-poortheader (serieel) kunt u een COM-poortmodule aansluiten. Sluit de COM-poortmodulekabel aan op deze header en installeer de module in een sleufopening op de systeembehuizing.


13. Audioheader voorpaneel
    De audioheader voorpaneel is voor een op de behuizing gemonteerde audio I/O-module voor het voorpaneel die HD Audio ondersteunt. Sluit een uiteinde van de audio I/O-modulekabel van het voorpaneel aan op deze header.

14. S/PDIF Out-header
    Met de S/PDIF Out-header kunt u de Sony/Philips Digital Interface (S/PDIF) Out-module aansluiten.

15. Speakerheader
    Met de Speakerheader kunt u de op de behuizing gemonteerde systeemwaarschuwingsspeaker aansluiten. Met de speaker kunt u systeempieptonen en waarschuwingen horen.

16. SPI TPM-header
    Deze header ondersteunt een Trusted Platform Module (TPM)-systeem met een Serial Peripheral Interface (SPI), waarmee u sleutels, digitale certificaten, wachtwoorden en gegevens veilig kunt opslaan. Een TPM-systeem helpt ook de netwerkbeveiliging te verbeteren, digitale identiteiten te beschermen en de platformintegriteit te waarborgen.

17. Systeempaneelheader
    De systeempaneelheader ondersteunt verschillende functies die op de behuizing zijn gemonteerd.


• Systeemvoedings-LED-header (+PWR_LED-)
  Met de 2-pins header kunt u de systeemvoedings-LED aansluiten. De systeemvoedings-LED licht op wanneer het systeem is aangesloten op een stroombron, of wanneer u de systeemvoeding inschakelt, en knippert wanneer het systeem in de slaapstand staat.
• LED-header voor opslagapparaatactiviteit (+HDD_LED-)
  Met de 2-pins header kunt u de LED voor opslagapparaatactiviteit aansluiten. De LED voor opslagapparaatactiviteit licht op of knippert wanneer gegevens worden gelezen van of geschreven naar het opslagapparaat of de uitbreidingskaart van het opslagapparaat.
• Aanknop/Soft-off-knop header (PWR_BTN)
  Met de 2-pins header kunt u de systeemvoedingsknop aansluiten. Druk op de aan/uit-knop om het systeem in te schakelen of om het systeem in de slaapstand of soft-off-modus te zetten (afhankelijk van de instellingen van het besturingssysteem).
• Resetknopheader (RESET)
  Met de 2-pins header kunt u de op de behuizing gemonteerde resetknop aansluiten. Druk op de resetknop om het systeem opnieuw op te starten.

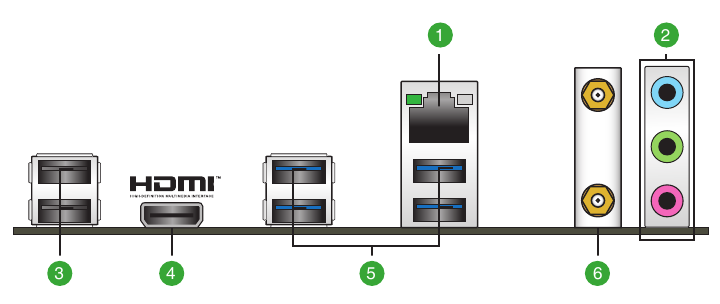

Connectoren achterpaneel

1. Realtek 2.5Gb Ethernet-poort*
2. Audio-aansluitingen**
3. USB 2.0-poorten 5, 6
4. HDMI™-poort
5. USB 3.2 Gen 1 Type-A-poorten 3, 4, 9, 10
6. Wi-Fi-module

* en **: Raadpleeg de onderstaande tabellen voor LAN-poort-LED's en audiopoortdefinities.
We raden u ten zeerste aan uw apparaten aan te sluiten op poorten met een overeenkomende gegevensoverdrachtsnelheid. Sluit bijvoorbeeld uw USB 3.2 Gen 1-apparaten aan op USB 3.2 Gen 1-poorten voor snellere en betere prestaties van uw apparaten.

* Realtek 2.5Gb Ethernet-poort LED-indicaties

** Audio 2, 4, 5.1 of 7.1-kanaalsconfiguratie

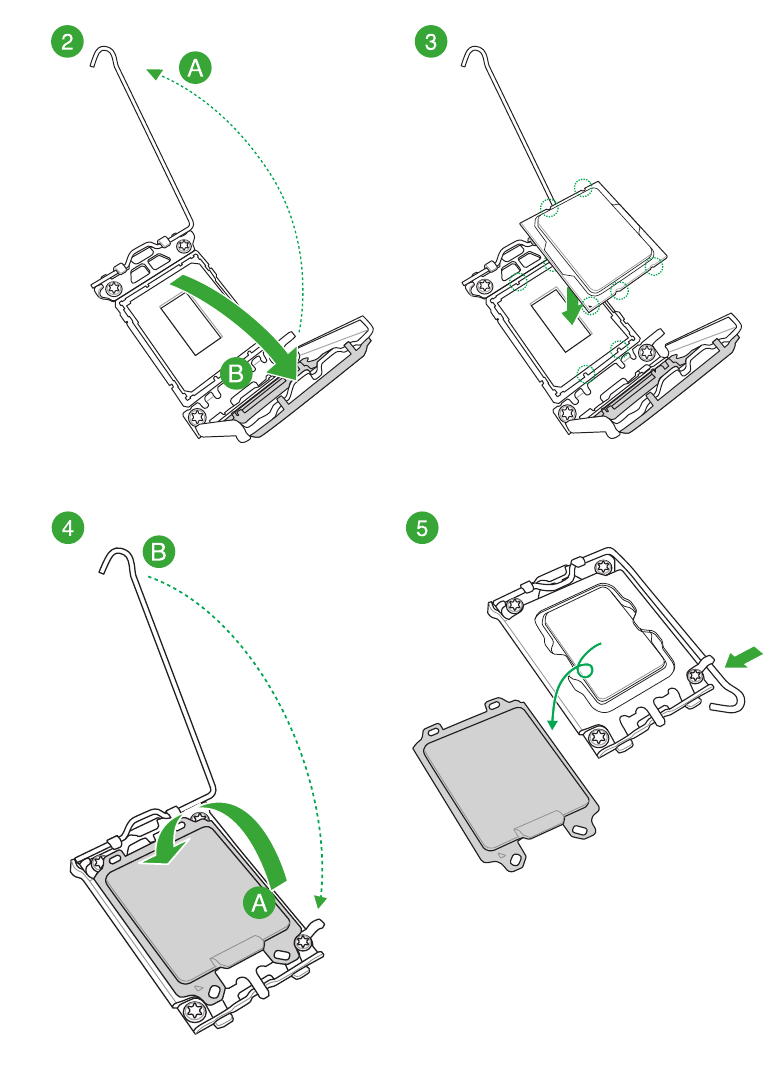

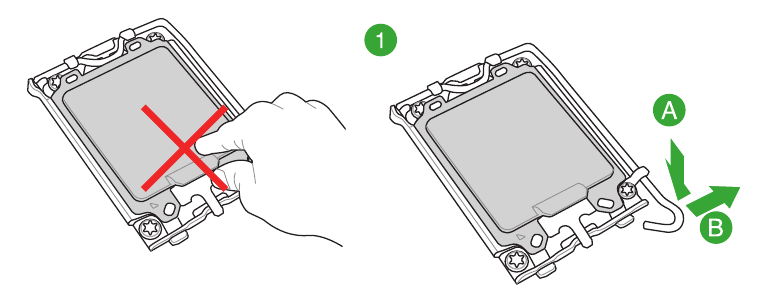

CPU-installatie

• Zorg ervoor dat u de juiste CPU installeert die alleen is ontworpen voor een LGA1700-socket. Installeer GEEN CPU die is ontworpen voor LGA1155-, LGA1156-, LGA1151- en LGA1200-sockets op de LGA1700-socket.
• De CPU past maar op één manier correct. Forceer de CPU NIET in de socket om te voorkomen dat de connectoren op de socket buigen en de CPU beschadigen.
• Zorg ervoor dat alle stroomkabels zijn losgekoppeld voordat u de CPU installeert.
• Zorg er bij aankoop van het moederbord voor dat de PnP-dop op de socket zit en dat de socketcontacten niet zijn gebogen. Neem onmiddellijk contact op met uw verkoper als de PnP-dop ontbreekt of als u schade ziet aan de PnP-dop/socketcontacten/moederbordcomponenten. ASUS neemt de reparatiekosten alleen op zich als de schade te wijten is aan verzending/transport.

Installeer een koellichaam of AIO-koeler na de installatie van de CPU. Raadpleeg de installatiehandleiding van het moederbord op de ASUS-supportsite of de gebruikershandleiding van het koellichaam/de AIO-koeler voor stappen voor het installeren van het koellichaam/de AIO-koeler.

Wees voorzichtig bij het optillen van de laadhendel en zorg ervoor dat u de laadhendel vasthoudt wanneer u deze loslaat. Als u de laadhendel direct na het loslaten loslaat, kan de laadhendel terugveren en schade aan uw moederbord veroorzaken.

DIMM-installatie

De afbeelding illustreert de locatie van de DDR5 DIMM-sockets

Een DDR5-geheugenmodule heeft een andere inkeping dan een DDR-, DDR2-, DDR3- of DDR4-module. Installeer GEEN DDR-, DDR2-, DDR3- of DDR4-geheugenmodule in de DDR5-sleuf.

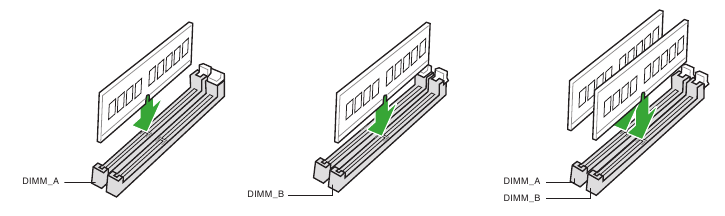

Aanbevolen geheugenconfiguraties

U kunt Non-ECC DDR5 DIMM's in de DIMM-sockets installeren.

• U kunt verschillende geheugengroottes in de DIMM-kanalen installeren. Het systeem wijst de totale grootte van het kleinere kanaal toe voor de dual-channelconfiguratie. Elk overschot aan geheugen van het grotere kanaal wordt vervolgens toegewezen voor single-channelwerking.
• De standaardfrequentie van de geheugenwerking is afhankelijk van de Serial Presence Detect (SPD), de standaardmanier om toegang te krijgen tot informatie van een geheugenmodule. In de standaardstatus werken sommige geheugenmodules voor overklokken mogelijk op een lagere frequentie dan de door de leverancier aangegeven waarde.
• Gebruik voor systeemstabiliteit een efficiënter geheugenkoelsysteem om een volledige geheugenbelasting of overklokomstandigheden te ondersteunen.
• Installeer de DIMM's altijd met dezelfde CAS-latentie. Voor een optimale compatibiliteit raden we u aan geheugenmodules van dezelfde versie of datacode (D/C) van dezelfde leverancier te installeren. Neem contact op met de leverancier om de juiste geheugenmodules te krijgen.
• Bezoek de ASUS-website voor de meest recente QVL.

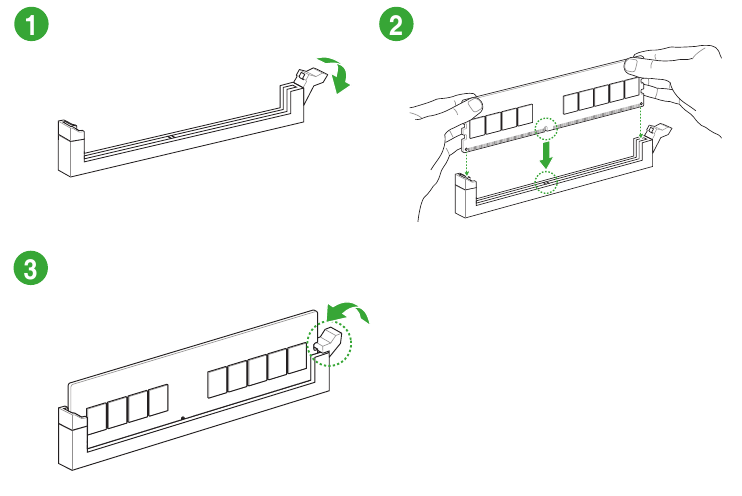

Een DIMM installeren

DIMM verwijderen

Wi-Fi bewegende antenne-installatie

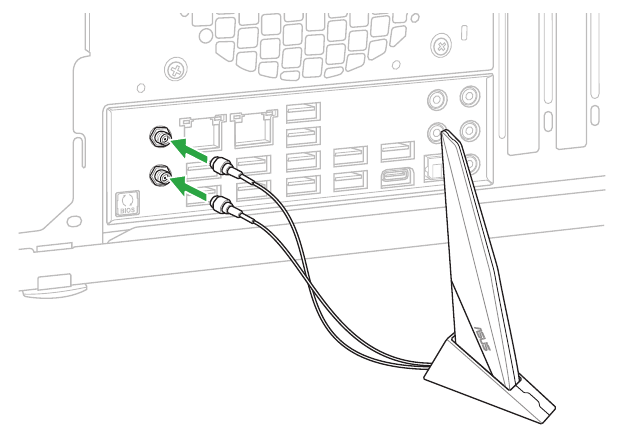

De ASUS Wi-Fi bewegende antenne installeren
Sluit de meegeleverde ASUS Wi-Fi bewegende antenneconnector aan op de Wi-Fi-poorten aan de achterkant van de behuizing.

• Zorg ervoor dat de ASUS Wi-Fi bewegende antenne veilig is geïnstalleerd op de Wi-Fi-poorten.
• Zorg ervoor dat de antenne zich op minstens 20 cm afstand van alle personen bevindt.

De bovenstaande afbeelding dient alleen ter referentie. De lay-out van de I/O-poorten kan per model verschillen, maar de installatieprocedure van de Wi-Fi bewegende antenne is voor alle modellen hetzelfde.

BIOS en RAID-ondersteuning

Voor meer details over BIOS- en RAID-configuraties verwijzen wij u naar Handleiding & Document onder het tabblad Ondersteuning van de productinformatiepagina, of bezoek https://www.asus.com/support.

UEFI BIOS leren kennen

BIOS (Basic Input and Output System) slaat systeemhardware-instellingen op, zoals opslagapparaatconfiguratie, overklokinstellingen, geavanceerd energiebeheer en opstartapparaatconfiguratie die nodig zijn voor het opstarten van het systeem in de CMOS van het moederbord. In normale omstandigheden zijn de standaard BIOS-instellingen van toepassing op de meeste situaties om optimale prestaties te garanderen. Wijzig de standaard BIOS-instellingen NIET, behalve in de volgende gevallen:

• Er verschijnt een foutmelding op het scherm tijdens het opstarten van het systeem waarin u wordt gevraagd de BIOS Setup uit te voeren.
• U hebt een nieuwe systeemcomponent geïnstalleerd die verdere BIOS-instellingen of een update vereist.

Ongeschikte BIOS-instellingen kunnen leiden tot instabiliteit of een mislukte opstart. We raden ten zeerste aan om de BIOS-instellingen alleen te wijzigen met behulp van een opgeleide servicepersoon.
BIOS-instellingen en -opties kunnen variëren als gevolg van verschillende BIOS-versies. Raadpleeg de nieuwste BIOS-versie voor instellingen en opties.

BIOS openen bij het opstarten
Om de BIOS Setup te openen bij het opstarten, drukt u tijdens de Power-On Self Test (POST) op <Delete> of <F2>. Als u niet op <Delete> of <F2> drukt, gaat POST verder met zijn routines.

• Als het systeem instabiel wordt na het wijzigen van een BIOS-instelling, laadt u de standaardinstellingen om de compatibiliteit en stabiliteit van het systeem te garanderen. Selecteer het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) onder het menu Exit (Afsluiten) of druk op de sneltoets <F5>.
• Als het systeem niet opstart na het wijzigen van een BIOS-instelling, probeer dan de CMOS te wissen en het moederbord terug te zetten naar de standaardwaarde.
• Het BIOS-installatieprogramma biedt geen ondersteuning voor Bluetooth-apparaten.

BIOS-menuscherm
Het BIOS Setup-programma kan in twee modi worden gebruikt: EZ Mode (EZ-modus) en Advanced Mode (Geavanceerde modus).
U kunt van modus veranderen via Setup Mode (Installatiemodus) in het Boot menu (Opstartmenu) of door op de sneltoets <F7> te drukken.

ASUS EZ Flash 3

Met de functie ASUS EZ Flash 3 kunt u het BIOS bijwerken zonder een OS-gebaseerd hulpprogramma te gebruiken.
Zorg ervoor dat u de standaard BIOS-instellingen laadt om de compatibiliteit en stabiliteit van het systeem te garanderen.

Selecteer het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) onder het menu Exit (Afsluiten) of druk op de sneltoets <F5>.

Het BIOS bijwerken:

• Deze functie kan alleen apparaten ondersteunen, zoals een USB-flashdisk met FAT 32/16-indeling en één partitie.
• Schakel het systeem NIET uit en reset het NIET tijdens het bijwerken van het BIOS om te voorkomen dat het systeem niet meer opstart!

1. Plaats de USB-flashdisk met het nieuwste BIOS-bestand in de USB-poort.
2. Open de Advanced Mode (Geavanceerde modus) van het BIOS Setup-programma. Ga naar het menu Tool (Hulpprogramma) om ASUS EZ Flash 3 Utility (ASUS EZ Flash 3-hulpprogramma) te selecteren en druk op <Enter>.
3. Druk op de pijl-links om over te schakelen naar het veld Drive (Station).
4. Druk op de pijl-omhoog/omlaag om de USB-flashdisk met het nieuwste BIOS te zoeken en druk vervolgens op <Enter>.
5. Druk op de pijl-rechts om over te schakelen naar het veld Folder (Map).
6. Druk op de pijl-omhoog/omlaag om het BIOS-bestand te zoeken en druk vervolgens op <Enter> om het BIOS-updateproces uit te voeren. Start het systeem opnieuw op wanneer het updateproces is voltooid.

ASUS CrashFree BIOS 3

Het ASUS CrashFree BIOS 3-hulpprogramma is een hulpprogramma voor automatisch herstel waarmee u het BIOS-bestand kunt herstellen als het tijdens het updateproces mislukt of beschadigd raakt. U kunt een beschadigd BIOS-bestand herstellen met behulp van een USB-flashstation met het BIOS-bestand.

Het BIOS herstellen

1. Download de nieuwste BIOS-versie voor dit moederbord van https://www.asus.com/support/.
2. Wijzig de naam van het bestand met behulp van een van de volgende methoden:
   • Start de toepassing BIOSRenamer.exe om de naam van het bestand automatisch te wijzigen.
   • Wijzig de naam van het bestand handmatig in de BIOS CAP-bestandsnaam die is opgegeven in het gedeelte Specifications summary (Specificatiesoverzicht).
   • Wijzig de naam van het bestand handmatig in asus.cap.
3. Kopieer het hernoemde bestand naar uw USB-opslagapparaat.
4. Schakel het systeem in.
5. Plaats de USB-flashdrive met het BIOS-bestand in een USB-poort.
6. Het hulpprogramma controleert automatisch de apparaten op het BIOS-bestand. Wanneer het is gevonden, leest het hulpprogramma het BIOS-bestand en opent het automatisch ASUS EZ Flash 3.
7. Het systeem vereist dat u de BIOS Setup opent om de BIOS-instelling te herstellen. Om de compatibiliteit en stabiliteit van het systeem te garanderen, raden we aan om op de sneltoets <F5> te drukken om de standaard BIOS-waarden te laden.

Schakel het systeem NIET uit en reset het NIET tijdens het bijwerken van het BIOS! Als u dit wel doet, kan dit leiden tot een mislukte opstart van het systeem!

RAID-configuraties

Het moederbord ondersteunt RAID-configuraties.

RAID-definities
RAID 0 (Data striping) optimaliseert twee identieke harde schijven om gegevens parallel te lezen en te schrijven, in afwisselende stacks. Twee harde schijven verrichten hetzelfde werk als één enkele schijf, maar met een constante gegevensoverdrachtsnelheid, het dubbele van die van één enkele schijf, waardoor de toegang tot en de opslag van gegevens worden verbeterd. Voor deze setup is het gebruik van twee nieuwe identieke harde schijven vereist.
RAID 1 (Data mirroring) kopieert en onderhoudt een identieke afbeelding van gegevens van de ene schijf naar een tweede schijf. Als een schijf uitvalt, leidt de software voor schijfarraybeheer alle applicaties naar de overgebleven schijf, omdat deze een volledige kopie van de gegevens op de andere schijf bevat. Deze RAID-configuratie biedt gegevensbescherming en verhoogt de fouttolerantie van het hele systeem. Gebruik twee nieuwe schijven of gebruik een bestaande schijf en een nieuwe schijf voor deze setup. De nieuwe schijf moet even groot of groter zijn dan de bestaande schijf.
RAID 5 verdeelt zowel gegevens- als pariteitsinformatie over drie of meer harde schijven. Een van de voordelen van de RAID 5-configuratie is betere HDD-prestaties, fouttolerantie en een hogere opslagcapaciteit. De RAID 5-configuratie is het meest geschikt voor transactieverwerking, relationele databasetoepassingen, enterprise resource planning en andere bedrijfssystemen. Gebruik minimaal drie identieke harde schijven voor deze setup.
RAID 10 is data striping en data mirroring gecombineerd zonder dat pariteit (redundantiegegevens) hoeft te worden berekend en geschreven. Met de RAID 10-configuratie profiteert u van alle voordelen van zowel RAID 0- als RAID 1-configuraties. Gebruik vier nieuwe harde schijven of gebruik een bestaande schijf en drie nieuwe schijven voor deze setup.

Service en ondersteuning
Bezoek onze meertalige website op https://www.asus.com/support.

Product registreren
Log in en registreer uw apparaat voor betere productondersteuning.

Veiligheidsinformatie

Elektrische veiligheid

• Om het risico op elektrische schokken te voorkomen, koppelt u de stroomkabel los van het stopcontact voordat u het systeem verplaatst.
• Wanneer u apparaten aan het systeem toevoegt of verwijdert, moet u ervoor zorgen dat de stroomkabels van de apparaten zijn losgekoppeld voordat de signaalkabels worden aangesloten. Als het mogelijk is, koppelt u alle stroomkabels van het bestaande systeem los voordat u een apparaat toevoegt.
• Voordat u signaalkabels op het moederbord aansluit of ervan verwijdert, moet u ervoor zorgen dat alle stroomkabels zijn losgekoppeld.
• Raadpleeg een vakman voordat u een adapter of verlengsnoer gebruikt. Deze apparaten kunnen het aardingscircuit onderbreken.
• Zorg ervoor dat uw voeding is ingesteld op de juiste spanning in uw regio. Als u niet zeker bent van de spanning van het stopcontact dat u gebruikt, neem dan contact op met uw plaatselijke energiebedrijf.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicemonteur of uw verkoper.

Bedieningsveiligheid

• Voordat u het moederbord installeert en er apparaten op toevoegt, dient u alle handleidingen die bij de verpakking zijn geleverd zorgvuldig te lezen.
• Voordat u het product gebruikt, dient u ervoor te zorgen dat alle kabels correct zijn aangesloten en dat de stroomkabels niet beschadigd zijn. Als u schade constateert, neem dan onmiddellijk contact op met uw dealer.
• Om kortsluiting te voorkomen, houdt u paperclips, schroeven en nietjes uit de buurt van connectoren, sleuven, aansluitingen en circuits.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats het product niet in een ruimte waar het nat kan worden.
• Plaats het product op een stabiele ondergrond.
• Als u technische problemen ondervindt met het product, neem dan contact op met een gekwalificeerde servicemonteur of uw verkoper.
• Uw moederbord mag alleen worden gebruikt in omgevingen met een omgevingstemperatuur tussen 10 °C en 35 °C.

Veiligheidsinformatie over knoopcelbatterijen/muntbatterijen


BUITEN BEREIK VAN KINDEREN HOUDEN
Inslikken kan leiden tot chemische brandwonden, perforatie van zacht weefsel en de dood. Ernstige brandwonden kunnen optreden binnen 2 uur na inname. Roep onmiddellijk medische hulp in.

Referenties

• ASUS Global
• Official Support | ASUS Global
• Official Support | ASUS Global

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

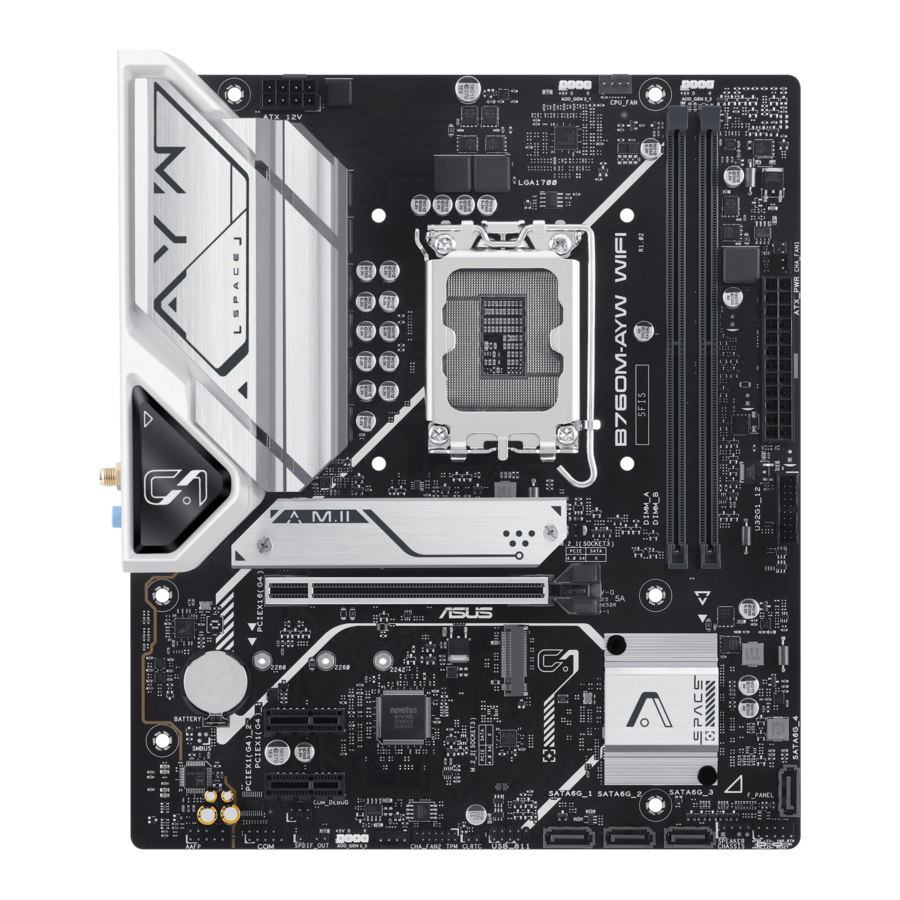

Download Asus B760M-AYW WIFI Handleiding

Beschikbare talen
