LG OLED55B8 / OLED65B8 / OLED55C8 / OLED65C8 Series,OLED55B87LC, OLED55B8SLC, OLED55B8NLC Handleiding

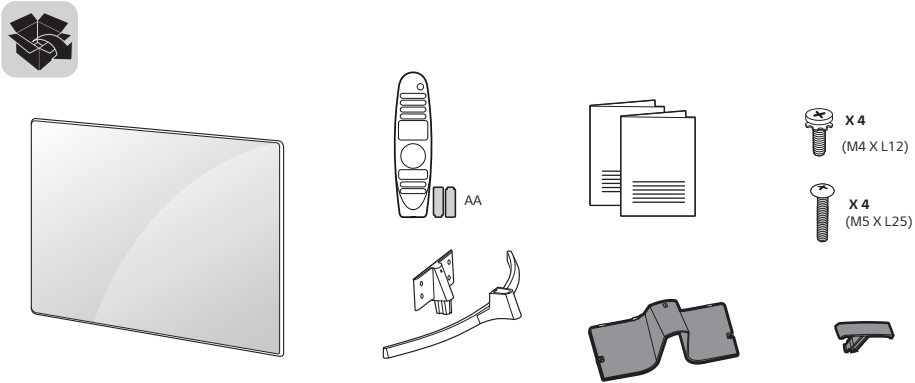

Wat zit er in de doos

Voorbereiding

Lees Veiligheid en Referentie.
Voor de stroomvoorziening en het stroomverbruik, zie het label op het product.

• Als de tv voor het eerst wordt ingeschakeld nadat hij uit de fabriek is verzonden, kan de initialisatie van de tv enkele minuten duren.
• De getoonde afbeelding kan afwijken van uw tv.
• Het OSD (On Screen Display) van uw tv kan enigszins afwijken van wat in deze handleiding wordt getoond.
• De beschikbare menu's en opties kunnen verschillen afhankelijk van de ingangsbron of het productmodel dat u gebruikt.
• Er kunnen in de toekomst nieuwe functies aan deze tv worden toegevoegd.
• Het apparaat moet gemakkelijk toegankelijk zijn tot een stopcontact in de buurt van de toegang. Sommige apparaten zijn niet gemaakt door het in- / uitschakelen van de knop, het uitschakelen van het apparaat en het loskoppelen van het netsnoer.
• De bij uw product geleverde items kunnen variëren, afhankelijk van het model.
• Productspecificaties of de inhoud van deze handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van een upgrade van productfuncties.
• Voor een optimale verbinding moeten HDMI-kabels en USB-apparaten randen hebben die minder dan 10 mm dik en 18 mm breed zijn. Gebruik een verlengkabel die USB 2.0 ondersteunt als de USB-kabel of USB-geheugenstick niet in de USB-poort van uw tv past.

• Gebruik een gecertificeerde kabel met het HDMI-logo.
• Als u geen gecertificeerde HDMI-kabel gebruikt, wordt het scherm mogelijk niet weergegeven of treedt er een verbindingsfout op. (Aanbevolen HDMI-kabeltypen)
  • High-Speed HDMI®/^TM kabel (3 m of minder)
  • High-Speed HDMI®/^TM kabel met Ethernet (3 m of minder)

Afzonderlijke aankoop

Afzonderlijke aankoopitems kunnen zonder kennisgeving worden gewijzigd of aangepast voor kwaliteitsverbetering. Neem contact op met uw dealer om deze items te kopen. Deze apparaten werken alleen met bepaalde modellen.
De modelnaam of het ontwerp kan worden gewijzigd afhankelijk van de upgrade van productfuncties, de omstandigheden of het beleid van de fabrikant.

Magic Remote Control

(Afhankelijk van het model)

Controleer of uw tv-model Bluetooth ondersteunt in de Wireless Module Specification om te controleren of deze kan worden gebruikt met de Magic Remote.

Wandmontagebeugel

(Afhankelijk van het model)

Zorg ervoor dat u schroeven en een wandmontagebeugel gebruikt die voldoen aan de VESA-norm. Standaardafmetingen voor de wandmontagekits worden beschreven in de volgende tabel.

Model	OLED55/65B8* OLED55/65C8* OLED55/65E8*	OLED77C8*
VESA (A x B) (mm)	300 x 200	400 x 200
Standaardschroef	M6	M6
Aantal schroeven	4	4
Wandmontagebeugel	OLW480B	OLW480B

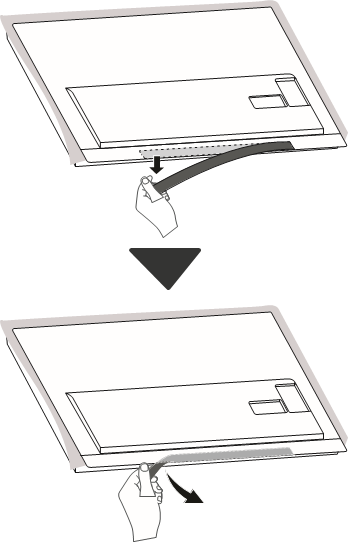

Verwijder de beugel zelf en de beschermfolie erin bij het installeren van de wandmontage. (Alleen OLED55/65E8*)

De tv optillen en verplaatsen

Neem de volgende adviezen in acht om te voorkomen dat de tv bekrast of beschadigd raakt en voor een veilig transport, ongeacht het type en de grootte.

• Het wordt aanbevolen om de tv te verplaatsen in de doos of het verpakkingsmateriaal waarin de tv oorspronkelijk is geleverd.
• Voordat u de tv verplaatst of optilt, moet u het netsnoer en alle kabels loskoppelen.
• Wanneer u de tv vasthoudt, moet het scherm van u af gericht zijn om schade te voorkomen.

• Houd de zijkant en de onderkant van het tv-frame stevig vast. Zorg ervoor dat u het transparante deel, de luidspreker of het luidsprekerrooster niet vasthoudt. (Niet van toepassing op OLED55/65E8*)

• Bij het transporteren van een grote tv moeten er minstens 2 personen zijn.
• Houd bij het met de hand transporteren van de tv de tv vast zoals weergegeven in de volgende afbeelding.


• Houd de zijkant van de tv met één hand vast en houd de onderkant van de achterklep met de andere vast. (Houd de achterklep vast wanneer u de tv op de vloer plaatst. Het vasthouden van de onderste glasplaat kan leiden tot letsel.) (Alleen OLED55/65E8*)
• Stel de tv bij het transporteren niet bloot aan schokken of overmatige trillingen.
• Houd de tv bij het transporteren rechtop, draai de tv nooit op zijn kant en kantel hem niet naar links of rechts.
• Oefen geen overmatige druk uit om het framechassis te buigen, omdat dit het scherm kan beschadigen.
• Wees voorzichtig om de uitstekende knoppen niet te beschadigen bij het hanteren van de tv.

• Vermijd te allen tijde aanraking van het scherm, omdat dit kan leiden tot schade aan het scherm.
• Verplaats de tv niet door de kabelhouders vast te houden, omdat de kabelhouders kunnen breken en er letsel en schade aan de tv kan optreden.
• Wanneer u de voet op de tv bevestigt, plaatst u het scherm naar beneden op een tafel met kussens of een vlakke ondergrond om het scherm tegen krassen te beschermen.

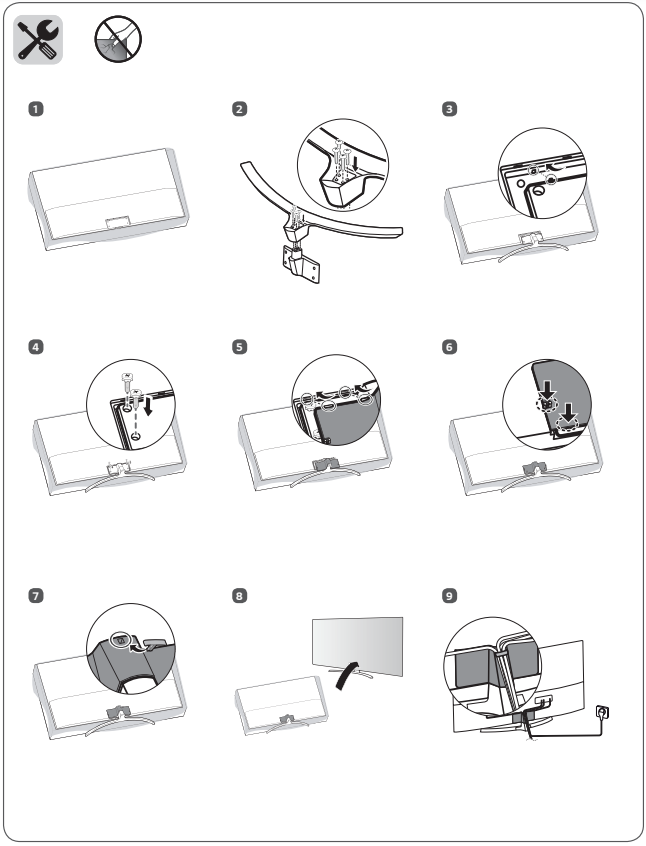

Monteren op de tafel

Afhankelijk van het model

1. Til de tv op en kantel hem in de rechtopstaande positie op een tafel.
   • Laat een ruimte van 10 cm (minimaal) van de muur vrij voor een goede ventilatie.

2. Sluit het netsnoer aan op een stopcontact.


• Als u de tv op een voet installeert in plaats van hem aan een muur te bevestigen, zorg er dan voor dat de verwijderde beugels weer aan de onderkant van de tv worden bevestigd. (Alleen OLED55/65E8*)
• Breng geen vreemde stoffen (oliën, smeermiddelen, enz.) aan op de schroefonderdelen bij het monteren van het product. (Dit kan het product beschadigen.)
• Als u de tv op een voet installeert, moet u maatregelen nemen om te voorkomen dat het product omvalt. Anders kan het product omvallen, wat letsel kan veroorzaken.
• Gebruik geen niet-goedgekeurde items om de veiligheid en de levensduur van het product te garanderen.
• Schade of letsel veroorzaakt door het gebruik van niet-goedgekeurde items valt niet onder de garantie.
• Zorg ervoor dat de schroeven correct worden geplaatst en stevig worden vastgedraaid. (Als ze niet stevig genoeg zijn vastgedraaid, kan de tv na installatie naar voren kantelen.) Gebruik niet te veel kracht en draai de schroeven niet te vast; anders kan de schroef beschadigd raken en niet correct worden vastgedraaid.

De tv aan de muur bevestigen

(Afhankelijk van het model)

1. Steek de oogbouten of tv-beugels en bouten in de achterkant van de tv en draai ze vast.
   • Als er bouten in de positie van de oogbouten zijn geplaatst, verwijder dan eerst de bouten.
2. Monteer de muurbeugels met de bouten aan de muur. Pas de locatie van de muurbeugel en de oogbouten aan de achterkant van de tv aan.
3. Verbind de oogbouten en muurbeugels stevig met een stevig touw. Zorg ervoor dat het touw horizontaal is met het vlakke oppervlak.
   • Gebruik een platform of kast die sterk en groot genoeg is om de tv veilig te ondersteunen.
   • Beugels, bouten en touwen zijn niet meegeleverd. U kunt extra accessoires verkrijgen bij uw plaatselijke dealer.

Aan de muur bevestigen

Bevestig een optionele wandmontagebeugel voorzichtig aan de achterkant van de tv en installeer de wandmontagebeugel op een stevige muur loodrecht op de vloer. Neem contact op met gekwalificeerd personeel als u de tv aan andere bouwmaterialen bevestigt. LG raadt aan om de wandmontage te laten uitvoeren door een gekwalificeerde professionele installateur. We raden aan om de wandmontagebeugel van LG te gebruiken. De wandmontagebeugel van LG is gemakkelijk te verplaatsen met aangesloten kabels. Wanneer u de wandmontagebeugel van LG niet gebruikt, gebruik dan een wandmontagebeugel waarbij het apparaat voldoende aan de muur is bevestigd met voldoende ruimte om verbinding te maken met externe apparaten. Het is raadzaam om alle kabels aan te sluiten voordat u vaste wandmontages installeert.

• Verwijder de voet voordat u de tv op een wandmontage installeert door de bevestiging van de voet in omgekeerde volgorde uit te voeren.
• Raadpleeg voor meer informatie over schroeven en wandmontagebeugels het hoofdstuk Afzonderlijke aankoop.
• Als u van plan bent het product aan een muur te bevestigen, bevestig dan de VESA-standaard montage-interface (optionele onderdelen) aan de achterkant van het product. Wanneer u de set installeert om de wandmontagebeugel (optionele onderdelen) te gebruiken, bevestig deze dan zorgvuldig om te voorkomen dat hij valt.
• Zorg er bij het monteren van een tv aan de muur voor dat u de tv niet installeert door de stroom- en signaalkabels aan de achterkant van de tv te hangen.
• Installeer dit product niet aan een muur als het kan worden blootgesteld aan olie of olienevel. Dit kan het product beschadigen en ervoor zorgen dat het valt.

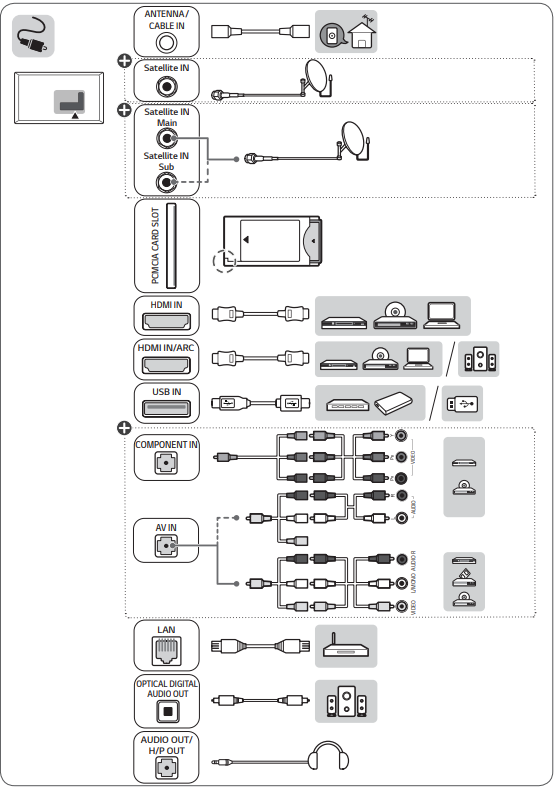

Aansluitingen

Sluit verschillende externe apparaten aan op de tv en schakel tussen invoermodi om een extern apparaat te selecteren. Raadpleeg de handleiding bij elk apparaat voor meer informatie over de aansluiting van het externe apparaat.

Antenne/kabel

Sluit de tv aan op een wandcontactdoos voor de antenne met een RF-kabel (75 Ω).

• Gebruik een signaalsplitter om meer dan 2 tv's te gebruiken.
• Als de beeldkwaliteit slecht is, installeer dan een signaalversterker om de beeldkwaliteit te verbeteren.
• Als de beeldkwaliteit slecht is met een aangesloten antenne, probeer dan de antenne in de juiste richting te richten.
• Een antennekabel en -converter worden niet meegeleverd.
• Voor een locatie die niet wordt ondersteund met ULTRA HD-uitzendingen, kan deze tv niet rechtstreeks ULTRA HD-uitzendingen ontvangen. (Afhankelijk van model)

Satellietantenne

Sluit de tv met een satelliet-RF-kabel (75 Ω) aan op een satellietantenne op een satellietcontactdoos. (Afhankelijk van model)

CI-module

Bekijk de gecodeerde (betaal)diensten in de digitale tv-modus. (Afhankelijk van model)

• Controleer of de CI-module in de juiste richting in de PCMCIA-kaartsleuf is gestoken. Als de module niet correct is geplaatst, kan dit schade veroorzaken aan de tv en de PCMCIA-kaartsleuf.
• Als de tv geen video en audio weergeeft wanneer CI+ CAM is aangesloten, neem dan contact op met de Terrestrische/Kabel/Satelliet Service Operator.

Andere aansluitingen

Sluit uw tv aan op externe apparaten. Voor de beste beeld- en geluidskwaliteit sluit u het externe apparaat en de tv aan met de HDMI-kabel. Sommige afzonderlijke kabels worden niet meegeleverd.

HDMI

• Ondersteunde HDMI-audio-indeling: (Afhankelijk van model)
  DTS (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz),
  DTS HD (44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz),
  True HD (48 kHz),
  Dolby Digital / Dolby Digital Plus (32 kHz, 44,1 kHz, 48 kHz),
  PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz, 192 kHz)

(Alleen UHD-modellen)

• → → () → Picture (Beeld) → Additional Settings (Aanvullende instellingen) → HDMI ULTRA HD Deep Color
  • On (Aan): Support (Ondersteuning) 4K @ 50/60 Hz (4:4:4, 4:2:2, 4:2:0)
  • Off (Uit): Support (Ondersteuning) 4K @ 50/60 Hz 8 bit (4:2:0)

Als het apparaat dat is aangesloten op de ingangspoort ook ULTRA HD Deep Colour ondersteunt, kan uw beeld helderder zijn. Als het apparaat het echter niet ondersteunt, werkt het mogelijk niet correct. Verander in dat geval de instelling HDMI ULTRA HD Deep Color van de tv naar off (uit).

USB

Sommige USB-hubs werken mogelijk niet. Als een USB-apparaat dat via een USB-hub is aangesloten niet wordt gedetecteerd, sluit u het rechtstreeks aan op de USB-poort op de tv.

Externe apparaten

Beschikbare externe apparaten zijn: Blu-rayspeler, HD-ontvangers, dvd-spelers, videorecorders, audiosystemen, USB-opslagapparaten, pc, gamingapparaten en andere externe apparaten.

• De aansluiting van het externe apparaat kan verschillen van het model.
• Sluit externe apparaten aan op de tv, ongeacht de volgorde van de tv-poort.
• Als u een tv-programma opneemt op een Blu-ray-/dvd-recorder of videorecorder, zorg er dan voor dat u de tv-signaalingangskabel via een dvd-recorder of videorecorder op de tv aansluit. Raadpleeg de handleiding bij het aangesloten apparaat voor meer informatie over opnemen.
• Raadpleeg de handleiding van de externe apparatuur voor bedieningsinstructies.
• Als u een gamingapparaat op de tv aansluit, gebruik dan de kabel die bij het gamingapparaat is geleverd.
• In de pc-modus kan er ruis zijn die verband houdt met de resolutie, het verticale patroon, het contrast of de helderheid. Als er ruis aanwezig is, verander dan de pc-uitgang naar een andere resolutie, verander de vernieuwingsfrequentie naar een andere frequentie of pas de helderheid en het contrast aan in het PICTURE-menu totdat het beeld helder is.
• In de pc-modus werken sommige resolutie-instellingen mogelijk niet correct, afhankelijk van de grafische kaart.
• Als ULTRA HD-content op uw pc wordt afgespeeld, kan video of audio met tussenpozen worden verstoord, afhankelijk van de prestaties van uw pc. (Afhankelijk van model)
• Bij aansluiting via een bekabeld LAN wordt aanbevolen om een CAT 7-kabel te gebruiken. (Alleen wanneer de LAN-poort wordt meegeleverd.)

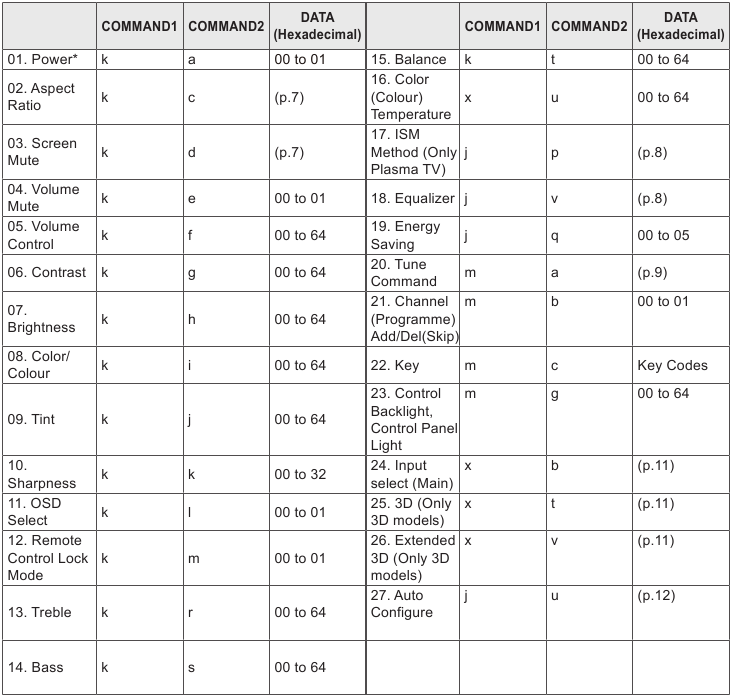

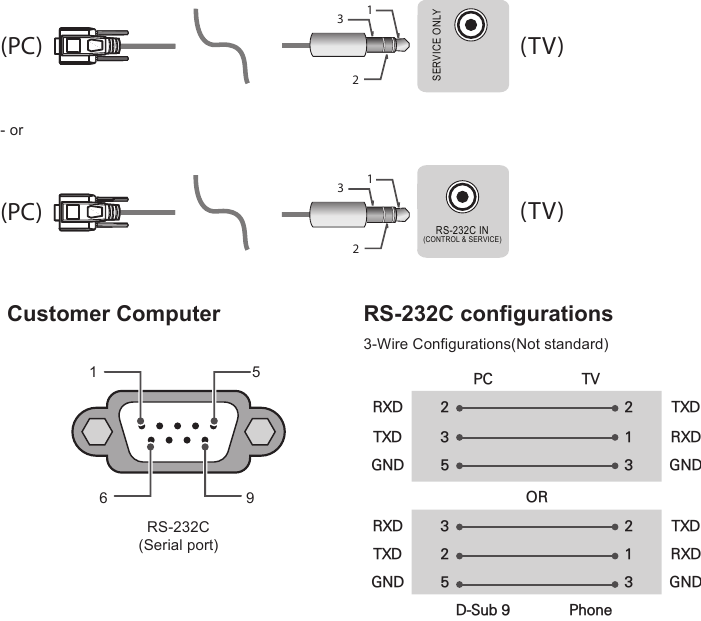

Externe RS-232C-installatie

Om de installatie-informatie voor externe RS-232C-bediening te verkrijgen, gaat u naar www.lg.com. Download en lees de handleiding. (Afhankelijk van model)

• Laat het product niet vallen en laat het niet omvallen bij het aansluiten van externe apparaten. Anders kan dit leiden tot letsel of schade aan het product.
• Wanneer u externe apparaten zoals videogameconsoles aansluit, zorg er dan voor dat de aansluitkabels lang genoeg zijn. Anders kan het product omvallen, wat kan leiden tot letsel of schade aan het product.

De knop gebruiken

U kunt eenvoudig de tv-functies bedienen met behulp van de knop.

Basisfuncties

	Power On (Inschakelen) (Press (drukken)) Power Off (Uitschakelen) 1 (Press (drukken) and hold (ingedrukt houden))
	Volume Control (Volumeregeling)
	Programmes Control (Programmabediening)

¹ Alle actieve apps worden gesloten en elke opname die bezig is, wordt gestopt.
(Afhankelijk van land)

Het menu aanpassen

Wanneer de tv is ingeschakeld, drukt u één keer op de -knop. U kunt de menu-items aanpassen met behulp van de knop.

	Turns the power off (Schakelt de stroom uit).
	Accesses the settings menu (Opent het instellingenmenu).
	Clears on-screen displays and returns to TV viewing (Wist schermweergaven en keert terug naar tv-kijken).
	Changes the input source (Wijzigt de invoerbron).

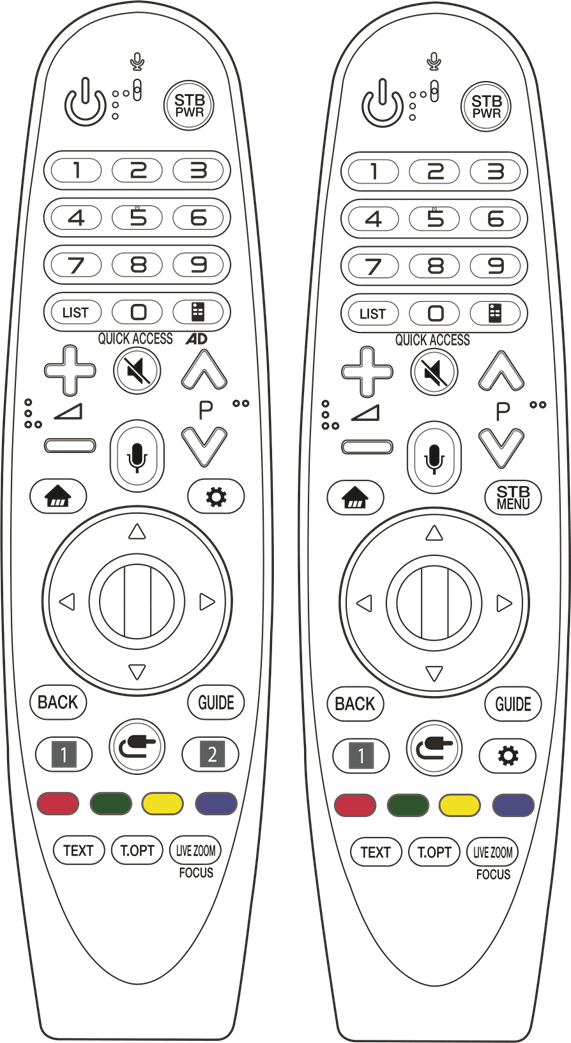

De Magic Remote Control gebruiken

(Afhankelijk van model)

De beschrijvingen in deze handleiding zijn gebaseerd op de knoppen op de afstandsbediening. Lees deze handleiding aandachtig door en gebruik de tv correct.

Wanneer het bericht "Magic Remote battery is low. Please change the battery." (Batterij van Magic Remote is bijna leeg. Vervang de batterij.) wordt weergegeven, vervang dan de batterij.

Om batterijen te vervangen, opent u het batterijklepje, vervangt u de batterijen (1,5 V AA) die overeenkomen met de - en -uiteinden met het label in het compartiment, en sluit u het batterijklepje.

Zorg ervoor dat u de magic remote op de sensor van de afstandsbediening op de tv richt. Om de batterijen te verwijderen, voert u de installatiestappen in omgekeerde volgorde uit.

(Sommige knoppen en diensten zijn mogelijk niet beschikbaar, afhankelijk van modellen of regio's.)

* To use the button, press and hold for more than 3 seconds.

(POWER)
Zet de tv aan of uit.

STB PWR
U kunt uw settopbox aan of uitzetten door de settopbox toe te voegen aan de universele afstandsbediening voor uw tv.

Number buttons (Nummerknoppen)
Voert nummers in.

QUICK ACCESS*
U kunt toegang krijgen tot apps of Live TV met behulp van de nummerknopen die overeenkomen met de functies.

LIST
Opent de lijst met opgeslagen programma's.

(Screen Remote)
Geeft de Scherm Afstandsbediening weer.

• Opent het Universele Bedieningsmenu.

*De functie voor audiobeschrijvingen wordt ingeschakeld.

Past het volumeniveau aan.

(MUTE) Zet alle geluiden uit.

* (MUTE) Opent het menu Accessibility (Toegankelijkheid).

Scrolt door de opgeslagen programma's.

* (Voice recognition)
Een netwerkverbinding is vereist om de functie voor spraakherkenning te gebruiken.

Zodra de spraakweergavebalk op het tv-scherm is geactiveerd, houdt u de knop ingedrukt en spreekt u uw opdracht hardop uit.

(HOME) Opent het Home-menu.

* (HOME) Toont de vorige geschiedenis.

(Q. Settings) Opent de Quick Settings (Snelinstellingen).

* (Q. Settings) Geeft het menu All Settings (Alle instellingen) weer.

STB MENU
Geeft het Home-menu van de settopbox weer.

• Wanneer u niet via een settopbox kijkt: de weergave verandert in het scherm van de settopbox.

Wheel (OK)
Druk op het midden van de Wheel-knop om een menu te selecteren. U kunt programma's wijzigen met behulp van de wheel-knop.

(up/down/left/right)
Druk op de knop omhoog, omlaag, links of rechts om door het menu te scrollen. Als u op de -knopen drukt terwijl de aanwijzer in gebruik is, verdwijnt de aanwijzer van het scherm en werkt de Magic Remote als een algemene afstandsbediening. Om de aanwijzer weer op het scherm weer te geven, schudt u de Magic Remote naar links en rechts.

Keert terug naar het vorige niveau.

* Wist schermweergaven en keert terug naar de laatst bekeken invoer.

Toont de programmagids.

Streaming Service buttons (Knoppen voor streamingdiensten)
Maakt verbinding met de videostreamingdienst.

(INPUT) Wijzigt de invoerbron.

*(INPUT) Geeft een lijst weer van alle externe ingangen.

Deze openen speciale functies in sommige menu's.

*(Red Button)
Voert de opnamefunctie uit.

Teletext buttons (Teletekstknoppen) (TEXT, T.OPT)
Deze knoppen worden gebruikt voor teletekst.

Door in te zoomen op het geselecteerde gebied, kunt u het op volledig scherm bekijken.

*
U kunt inzoomen op het gebied waar de afstandsbediening op is gericht.

De Magic Remote Control registreren

De Magic Remote Control registreren

Om de Magic Remote te gebruiken, moet u deze eerst aan uw tv koppelen.

1. Plaats batterijen in de Magic Remote en zet de tv aan.
2. Richt de Magic Remote op uw tv en druk op de Wheel (OK) op de afstandsbediening.
   * Als de tv de Magic Remote niet kan registreren, probeer het dan opnieuw nadat u de tv hebt uit- en weer ingeschakeld.

De registratie van de Magic Remote Control ongedaan maken

Druk tegelijkertijd gedurende vijf seconden op de - en (HOME)-knoppen om de koppeling van de Magic Remote met uw tv ongedaan te maken.

* Door de -knop ingedrukt te houden, kunt u de Magic Remote annuleren en opnieuw registreren.

• Het wordt aanbevolen dat een Access Point (AP) zich op meer dan 0,2 m afstand van de tv bevindt. Als de AP dichter dan 0,2 m is geïnstalleerd, werkt de Magic-afstandsbediening mogelijk niet zoals verwacht vanwege frequentie-interferentie.
• Meng geen nieuwe batterijen met oude batterijen. Dit kan ervoor zorgen dat de batterijen oververhit raken en lekken.
• Als de juiste polariteit van de batterij niet wordt aangehouden, kan de batterij barsten of lekken, wat kan leiden tot brand, persoonlijk letsel of milieuverontreiniging.
• Dit apparaat gebruikt batterijen. In uw gemeenschap zijn er mogelijk voorschriften die vereisen dat u deze batterijen op de juiste manier weggooit vanwege milieuoverwegingen. Neem contact op met uw plaatselijke autoriteiten voor informatie over verwijdering of recycling.
• Batterijen in of in het product mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.

Probleemoplossing

Kan de tv niet bedienen met de afstandsbediening.

• Controleer de sensor van de afstandsbediening op het product en probeer het opnieuw.
• Controleer of er zich een obstakel bevindt tussen het product en de afstandsbediening.
• Controleer of de batterijen nog werken en correct zijn geplaatst ( naar , naar ).

Geen beeldweergave en geen geluid.

• Controleer of het product is ingeschakeld.
• Controleer of het netsnoer is aangesloten op een stopcontact.
• Controleer of er een probleem is met het stopcontact door andere producten aan te sluiten.

De tv schakelt plotseling uit.

• Controleer de instellingen voor energiebeheer. De stroomtoevoer kan worden onderbroken.
• Controleer of de functie voor automatisch uitschakelen is geactiveerd in de instellingen met betrekking tot de tijd.
• Als er geen signaal is terwijl de tv is ingeschakeld, schakelt de tv na 15 minuten inactiviteit automatisch uit.

Bij aansluiting op de pc (HDMI) wordt geen signaal gedetecteerd.

• Schakel de tv uit/in met de afstandsbediening.
• Sluit de HDMI-kabel opnieuw aan.
• Start de pc opnieuw op terwijl de tv is ingeschakeld.

Abnormale weergave

• Als het product koud aanvoelt, kan er een kleine "flikkering" zijn wanneer het wordt ingeschakeld. Dit is normaal, er is niets mis met het product.
• Dit paneel is een geavanceerd product dat miljoenen pixels bevat. U kunt kleine zwarte puntjes en/of felgekleurde puntjes (wit, rood, blauw of groen) zien met een grootte van 1 ppm op het paneel. Dit duidt niet op een defect en heeft geen invloed op de prestaties en betrouwbaarheid van het product. Dit fenomeen doet zich ook voor bij producten van derden en komt niet in aanmerking voor omruiling of terugbetaling.
• U kunt een andere helderheid en kleur van het paneel waarnemen, afhankelijk van uw kijkpositie (links/rechts/boven/onder). Dit fenomeen treedt op als gevolg van de eigenschap van het paneel. Het heeft geen verband met de prestaties van het product en is geen defect.

Gegenereerd geluid

• "Krakend" geluid: Een krakend geluid dat optreedt tijdens het kijken of uitschakelen van de tv wordt gegenereerd door plastic thermische contractie als gevolg van temperatuur en vochtigheid. Dit geluid komt vaak voor bij producten waarbij thermische vervorming vereist is.
• Zoemen van het elektrische circuit/zoemen van het paneel: Er wordt een laag geluidsniveau gegenereerd door een snel schakelcircuit dat een grote hoeveelheid stroom levert om een product te laten werken. Het varieert afhankelijk van het product. Dit gegenereerde geluid heeft geen invloed op de prestaties en betrouwbaarheid van het product.

• Zorg ervoor dat u overtollig water of reiniger uit de doek wringt.
• Spuit geen water of reiniger rechtstreeks op het tv-scherm.
• Zorg ervoor dat u net genoeg water of reiniger op een droge doek spuit om het scherm af te vegen.

Specificaties

Uitzendspecificaties

	Digitale tv			Analoge tv
Televisiesysteem	DVB-T DVB-T21 DVB-C DVB-S/S21			PAL/SECAM, B/G, D/K, I SECAM L
Kanaaldekking (band)	DVB-S/S2	DVB-C	DVB-T/T2	46 ~ 862 MHz
	950 ~ 2.150 MHz	46 ~ 890 MHz	VHF III: 174 ~ 230 MHz UHF IV: 470 ~ 606 MHz UHF V: 606 ~ 862 MHz S-band II: 230 ~ 300 MHz S-band III: 300 ~ 470 MHz
Maximum aantal op te slaan programma's	6.000	3.000
Externe antenne-impedantie	75 Ω
CI-module (B x H x D)	100,0 mm x 55,0 mm x 5,0 mm

¹ Afhankelijk van het land

Specificaties van draadloze module (LGSBWAC72)

Draadloos LAN (IEEE 802.11a/b/g/n/ac)
Frequentiebereik	Uitgangsvermogen (max.)
2.400 tot 2.483,5 MHz 5.150 tot 5.725 MHz 5.725 tot 5.850 MHz (Niet voor de EU)	dBm dBm dBm
Bluetooth
Frequentiebereik	Uitgangsvermogen (max.)
2.400 tot 2.483,5 MHz	8,5 dBm
Aangezien bandkanalen per land kunnen verschillen, kan de gebruiker de werkfrequentie niet wijzigen of aanpassen. Dit product is geconfigureerd voor de regionale frequentietabel. Voor de veiligheid van de gebruiker moet dit apparaat worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen het apparaat en het lichaam. * "IEEE 802.11ac" is niet in alle landen beschikbaar.

Omgevingscondities

Bedrijfstemperatuur	°C tot 40°C
Luchtvochtigheid tijdens bedrijf	Minder dan 80%
Opslagtemperatuur	-20°C tot 60°C
Luchtvochtigheid tijdens opslag	Minder dan 85%

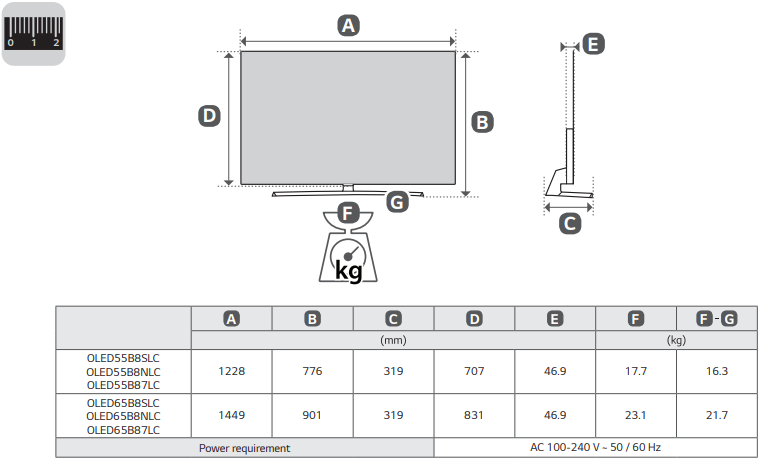

Afmetingen

Belangrijke informatie voor het voorkomen van beeldretentie

OLED is een zelf-emissieve technologie, die veel belangrijke voordelen biedt voor de beeldkwaliteit en prestaties. Zoals bij elk zelf-emitterend scherm, is het voor gebruikers van OLED-tv's mogelijk om onder bepaalde omstandigheden tijdelijke beeldretentie te ervaren, bijvoorbeeld wanneer een statisch beeld lange tijd op het scherm wordt weergegeven. Toch is dit fenomeen zeldzaam onder normale kijk omstandigheden en is het geen storing. Hieronder staat nuttige informatie waarnaar u kunt verwijzen voor het gebruik van uw OLED-tv.

Voorbeelden van beelden die beeldretentie kunnen veroorzaken

• Stilstaande beelden of vaste beelden met bepaalde informatie die ononderbroken op het scherm worden weergegeven, zoals kanaalnummers, stationslogo's, programmatitels, nieuws- of filmondertitels en krantenkoppen.
• Vaste menu's of pictogrammen voor videogameconsoles of settopboxen voor uitzendingen.
• Zwarte balken aan de linker-, rechter-, boven- of onderkant van het scherm, zoals bij afbeeldingen met een verhouding van 4:3 of 21:9.

Aanbevolen maatregelen ter voorkoming van beeldretentie

• Vermijd het bekijken van een video die een beeld zoals hierboven vermeld gedurende langere tijd weergeeft.
• Pas uw tv-instellingen als volgt aan wanneer u een video inschakelt die gedurende langere tijd een beeld zoals hierboven vermeld vertoont.
  • Picture (Beeld) → Picture Mode Settings (Instellingen beeldmodus) → Picture Mode (Beeldmodus) → Eco
  • Picture (Beeld) → Picture Mode Settings (Instellingen beeldmodus) → OLED LIGHT (OLED-LICHT) → Aanpassen aan lagere waarde
  • Picture (Beeld) → OLED Panel Settings (OLED-paneelinstellingen) → Logo Luminance Adjustment (Luminantie-aanpassing logo) → High (Hoog)
• Schakel de menubalk van een extern apparaat, zoals een settopbox, uit om langdurige weergave van de menubalk van een dergelijk apparaat te voorkomen. (Raadpleeg de handleiding van het betreffende externe apparaat voor instructies.)
• Pas de instellingen als volgt aan wanneer u een video bekijkt die constant zwarte balken aan de linker-, rechter-, boven- of onderkant vertoont, om de zwarte balken te verwijderen.
  • Picture (Beeld) → Aspect Ratio Settings (Instellingen beeldverhouding) → Aspect Ratio (Beeldverhouding) → Vertical Zoom (Verticale zoom) of All-Direction Zoom (Zoom in alle richtingen)

Informatie over functies die de beeldkwaliteit ondersteunen met betrekking tot tijdelijke beeldretentie

• OLED-tv biedt een functie genaamd Pixel Refresher, die helpt om tijdelijke beeldretentie te voorkomen. Deze functie kan automatisch of handmatig worden bediend.
• De automatische functie wordt geactiveerd wanneer de tv wordt uitgeschakeld, maar pas nadat de tv in totaal vier (4) uur of langer is ingeschakeld, wat niet aaneengesloten hoeft te zijn. Pixel Refresher wordt automatisch enkele minuten uitgevoerd nadat het scherm is uitgeschakeld. (Houd er rekening mee dat het niet leveren van wisselstroom of het loskoppelen van het netsnoer van het stopcontact de automatische functie uitschakelt.)
• Om Pixel Refresher handmatig te activeren, moet u Picture (Beeld) → OLED Panel Settings (OLED-paneelinstellingen) → Pixel Refresher selecteren in de instellingen. Eenmaal handmatig geactiveerd, wordt de functie ongeveer één (1) uur uitgevoerd. Gedurende deze tijd kan er een horizontale lijn op het scherm verschijnen; dit is echter geen storing.
• Als Pixel Refresher gedurende een bepaalde periode niet handmatig is geactiveerd, verschijnt er een pop-upvenster op het scherm met het advies om deze functie te activeren. Volg de instructies in het pop-upvenster.
• Naast Pixel Refresher zijn er andere functies beschikbaar om het scherm te beschermen tegen beeldretentie. Er wordt bijvoorbeeld een functie geactiveerd die automatisch het helderheidsniveau van het scherm, geheel of gedeeltelijk, verlaagt wanneer een statisch beeld ononderbroken op het scherm wordt weergegeven. Zodra het statische beeld verdwijnt, keert het helderheidsniveau automatisch terug naar het vorige niveau. Deze functie is een beoogde functie en geen storing.

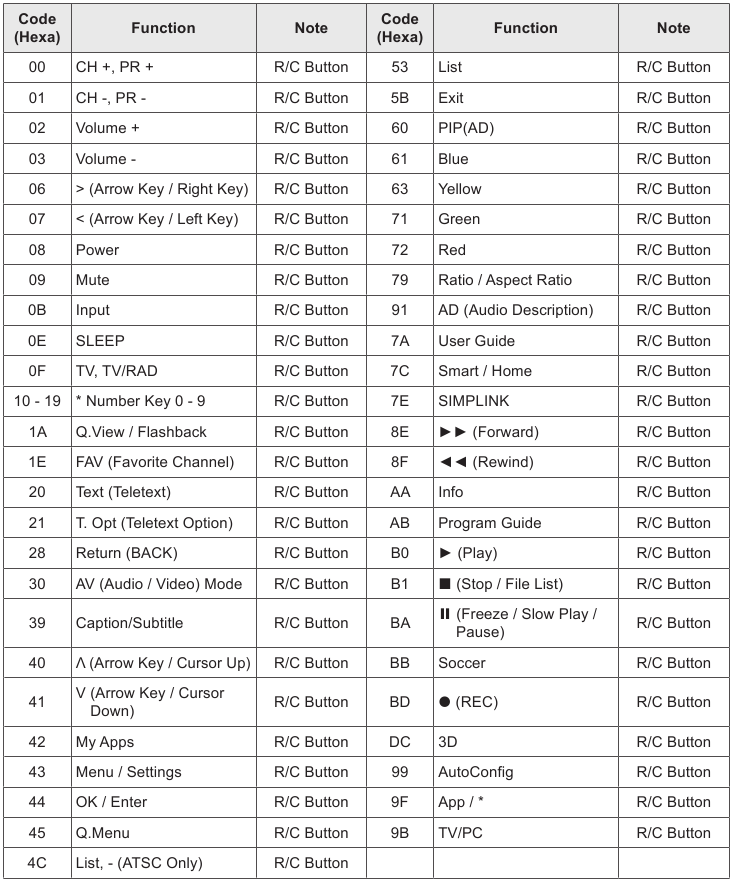

SLEUTELCODES

• Deze functie is niet beschikbaar voor alle modellen.

* Sleutelcode 4C (0x4C) is beschikbaar op ATSC/ISDB-modellen die gebruikmaken van hoofd-/nevenkanaal. (Voor modellen in Zuid-Korea, Japan, Noord-Amerika, Latijns-Amerika, behalve Colombia)

EXTERNE BEDIENING APPARAAT INSTELLEN

• De getoonde afbeelding kan afwijken van uw tv.

Sluit de USB naar serieel converter/RS-232C-ingang aan op een extern bedieningsapparaat (zoals een computer of een A/V-bedieningssysteem) om de functies van het product extern te bedienen.

Opmerking: het type bedieningspoort op de tv kan verschillen tussen modelseries.

* Houd er rekening mee dat niet alle modellen dit type connectiviteit ondersteunen.
* Kabel niet meegeleverd.

USB naar serieel converter met USB-kabel

USB-type

• LGTV ondersteunt op PL2303-chips gebaseerde (Vendor ID: 0x0557, Product ID: 0x2008) USB naar seriële converter die niet door LG is gemaakt of geleverd.
• Deze kan worden gekocht bij computerwinkels die accessoires verkopen voor IT-supportprofessionals.

RS-232C met RS232C-kabel

DE9 (D-Sub 9-pins) type

• U moet de RS-232C-kabel (DE9, D-Sub 9-pins female-to-female type) aanschaffen die nodig is voor de verbinding tussen de pc en de tv, die in de handleiding wordt gespecificeerd.

  De aansluitinterface kan afwijken van uw tv.

Telefoonaansluiting type

• U moet de telefoonaansluiting naar RS-232-kabel aanschaffen die nodig is voor de verbinding tussen de pc en de tv, die in de handleiding wordt gespecificeerd.
  * Voor andere modellen sluit u aan op de USB-poort.
  * De aansluitinterface kan afwijken van uw tv.


Set ID
Zie "Real Data Mapping" voor het Set ID-nummer.

1. Druk op SETTINGS (INSTELLINGEN) om de hoofdmenu's te openen.
2. Druk op de navigatieknoppen om naar (*Algemeen → Over deze tv of OPTIE) te scrollen en druk op OK (OK).
3. Druk op de navigatieknoppen om naar SET ID (SET ID) te scrollen en druk op OK (OK).
4. Scroll naar links of rechts om een set-ID-nummer te selecteren en selecteer CLOSE (SLUITEN). Het aanpassingsbereik is 1-99.
5. Als u klaar bent, drukt u op EXIT (AFSLUITEN). * (Afhankelijk van het model)

Communicatieparameters

• Baudrate: 9600 bps (UART)
• Gegevenslengte: 8 bits
• Pariteit: Geen
• Stopbit: 1 bit
• Communicatiecode: ASCII-code
• Gebruik een gekruiste (omgekeerde) kabel.

Opdrachtreferentielijst

(Afhankelijk van het model)

* Opmerking: Tijdens het afspelen of opnemen van media worden alle opdrachten behalve Power (ka) en Key (mc) niet uitgevoerd en als NG behandeld.
Met de RS232C-kabel kan de tv "ka command" (ka-opdracht) communiceren in de aan- of uit-stand. Maar met de USB-naar-seriële converterkabel werkt de opdracht alleen als de tv aan staat.

Transmissie / ontvangstprotocol

Transmissie
[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1]	: Eerste commando om de tv te bedienen. (j, k, m of x)
[Command 2]	: Tweede commando om de tv te bedienen.
[Set ID]	: U kunt de [Set ID] aanpassen om het gewenste monitor-ID-nummer in het optiemenu te kiezen. Het aanpassingsbereik in de tv is 1 tot 99. Als de [Set ID]-waarde is ingesteld op '0', kan elke aangesloten set worden bediend. * [Set ID] wordt aangegeven als decimaal (1 tot 99) in het menu en als hexadecimaal (0x00 tot 0x63) in het transmissie-/ontvangstprotocol.
[DATA]	: Om commandogegevens (hexadecimaal) te verzenden. Verzend 'FF'-gegevens om de status van het commando te lezen.
[Cr]	: Carriage Return - ASCII-code '0x0D'
[ ]	: Spatie – ASCII-code '0x20'

OK-bevestiging
[Command2][ ][Set ID][ ][OK][Data][x]

* De set verzendt ACK (bevestiging) op basis van deze indeling bij ontvangst van normale gegevens. Als de gegevens op dat moment de gegevensleesmodus zijn, geeft dit de huidige statusgegevens aan. Als de gegevens de gegevensschrijfmodus zijn, retourneert dit de gegevens van de pc-computer.

Foutbevestiging
[Command2][ ][Set ID][ ][NG][Data][x]
* De set verzendt ACK (bevestiging) op basis van deze indeling bij ontvangst van abnormale gegevens van niet-levensvatbare functies of communicatiefouten.

Gegevens 00: Ongeldige code

Real data mapping (Hexadecimal b Decimal)

* Wanneer u de [data] in hexadecimaal invoert, raadpleeg dan de volgende conversietabel.
* Het commando Channel Tune (ma) gebruikt een hexadecimale waarde van twee bytes ([data]) om het kanaalnummer te selecteren.

00: Stap 0 01: Stap 1 (Set ID 1) ...	32: Stap 50 (Set ID 50) 33: Stap 51 (Set ID 51) ...	FE: Stap 254 FF: Stap 255 ...
0A: Stap 10 (Set ID 10) ...	63: Stap 99 (Set ID 99) ...	01 00: Stap 256 ...
0F: Stap 15 (Set ID 15) 10: Stap 16 (Set ID 16) ...	C7: Stap 199 C8: Stap 200 ...	27 0E: Stap 9998 27 0F: Stap 9999 ...

* Commando's kunnen anders werken, afhankelijk van het model en het signaal.

01. Vermogen (Commando: k a)

• Om het vermogen van de set *In of Uit te schakelen.
  Transmissie[k][a][ ][Set ID][ ][Data][Cr]

Gegevens 00: Vermogen
Uit 01: *Vermogen aan
Ack [a][ ][Set ID][ ][OK/NG][Data][x]

• Om aan te tonen dat de tv aan of *uit staat
  Transmissie [k][a][ ][Set ID][ ][FF][Cr]
  Ack [a][ ][Set ID][ ][OK][Data][x]

* Evenzo, als andere functies 'FF'-gegevens verzenden op basis van deze indeling, geeft de bevestigingsfeedback de status van elke functie weer.

02. Aspectratio (Commando: k c)
(Hoofdbeeldgrootte)

• Om de schermindeling aan te passen. (Hoofdbeeldindeling)
  U kunt de schermindeling ook aanpassen met de Aspectratio in het Q.MENU of het PICTURE-menu.
  Transmissie [k][c][ ][Set ID][ ][Data][Cr]

Gegevens
01: Normaal scherm (4:3)
02: Breedbeeld (16:9)
04: Zoom
05: Zoom 2 (Latijns-Amerika behalve Colombia alleen)
06: Instellen door programma/origineel
07: 14:9 (Europa, Colombia, Midden-Oosten, Azië behalve Zuid-Korea en Japan)
09: * Alleen scannen
0B: Volledig breed (Europa, Colombia, Midden-Oosten, Azië behalve Zuid-Korea en Japan)
10 tot 1F: Cinema Zoom 1 tot 16
Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Met de pc-ingang selecteert u een beeldverhouding van 16:9 of 4:3.
* In de DTV/HDMI/Component-modus (high-definition) is Alleen scannen beschikbaar.
* De volledig brede modus kan anders werken op basis van het model en wordt volledig ondersteund voor DTV, en gedeeltelijk voor ATV, AV.

03. Scherm dempen (Commando: k d)

• Om scherm dempen in/uit te selecteren.
  Transmissie [k][d][ ][Set ID][ ][Data][Cr]

Gegevens
00: Scherm dempen uit (beeld aan) Video dempen uit
01: Scherm dempen aan (beeld uit)
10: Video dempen aan
Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* In het geval dat alleen video dempen aan staat, geeft de tv On Screen Display(OSD) weer. Maar in het geval van scherm dempen aan, geeft de tv geen OSD weer.

04. Volume dempen (Commando: k e)

• Om volume dempen in/uit te schakelen. U kunt dempen ook aanpassen met de knop MUTE (dempen) op de afstandsbediening.
  Transmissie [k][e][ ][Set ID][ ][Data][Cr]

Gegevens
00: Volume dempen aan (volume uit)
01: Volume dempen uit (volume aan)
Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volumeregeling (Commando: k f)

• Om het volume aan te passen.
  U kunt het volume ook aanpassen met de volumeknoppen op de afstandsbediening.
  Transmissie [k][f][ ][Set ID][ ][Data][Cr]

Gegevens
Min: 00 tot Max: 64
Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contrast (Commando: k g)

• Om het schermcontrast aan te passen. U kunt het contrast ook aanpassen in het PICTURE-menu.
  Transmissie [k][g][ ][Set ID][ ][Data][Cr]

Gegevens
Min: 00 tot Max: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Helderheid (Commando: k h)

• Om de schermhelderheid aan te passen.
  U kunt de helderheid ook aanpassen in het PICTURE-menu.
  Transmissie [k][h][ ][Set ID][ ][Data][Cr]

Gegevens
Min: 00 tot Max: 64
Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Kleur (Commando: k i)

• Om de schermkleur aan te passen.
  U kunt de kleur ook aanpassen in het PICTURE-menu.
  Transmissie [k][i][ ][Set ID][ ][Data][Cr]

Gegevens
Min: 00 tot Max: 64
Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Tint (Commando: k j)

• Om de schermtint aan te passen.
  U kunt de tint ook aanpassen in het PICTURE-menu.
  Transmissie [k][j][ ][Set ID][ ][Data][Cr]

Gegevens
Rood: 00 tot Groen: 64
Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Scherpte (Commando: k k)

• Om de scherpte van het scherm aan te passen.
  U kunt de scherpte ook aanpassen in het PICTURE-menu.
  Transmissie [k][k][ ][Set ID][ ][Data][Cr]

Gegevens
Min: 00 tot
Max: 32
Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Selecteren (Commando: k l)

• Om OSD (On Screen Display) aan/uit te selecteren bij bediening op afstand.
  Transmissie [k][l][ ][Set ID][ ][Data][Cr]

Gegevens
00: OSD uit
01: OSD aan
Ack [l][ ][Set ID][ ][OK/NG][Data][x]

12. Vergrendelingsmodus afstandsbediening (Commando: k m)

• Om de bedieningselementen op het voorpaneel van de monitor en de afstandsbediening te vergrendelen.
  Transmissie [k][m][ ][Set ID][ ][Data][Cr]

Gegevens
00: Vergrendeling uit
01: Vergrendeling aan
Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* Als u de afstandsbediening niet gebruikt, gebruik dan deze modus.
Wanneer de hoofdstroom uit & aan is (stekker eruit en erin, na 20 - 30 seconden), wordt de externe bedieningsvergrendeling vrijgegeven.
* In de stand-bymodus (DC uit door uitschakeltimer of commando 'ka', 'mc'), en als de toetsvergrendeling is ingeschakeld, schakelt de tv niet in met de aan/uit-toets van IR & Lokale toets.

13. Hoge tonen (Commando: k r)

• Om hoge tonen aan te passen.
  U kunt ook aanpassen in het AUDIO-menu.
  Transmissie [k][r][ ][Set ID][ ][Data][Cr]

Gegevens
Min: 00 tot Max: 64
Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (Afhankelijk van het model)

14. Bass (Commando: k s)

• Om de Bass aan te passen.
  U kunt ook aanpassen in het AUDIO-menu.
  Transmissie [k][s][ ][Set ID][ ][Data][Cr]

Gegevens
Min: 00 tot Max: 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (Afhankelijk van het model)

15. Balans (Commando: k t)

• Om de balans aan te passen.
  U kunt de balans ook aanpassen in het AUDIO-menu.
  Transmissie [k][t][ ][Set ID][ ][Data][Cr]

Gegevens Min: 00 tot Max: 64
Ack [t][ ][Set ID][ ][OK/NG][Data][x]

16. Kleurtemperatuur (Commando: x u)

• Om de kleurtemperatuur aan te passen.
  U kunt de kleurtemperatuur ook aanpassen in het PICTURE-menu.
  Transmissie [x][u][ ][Set ID][ ][Data][Cr]

Gegevens
Min: 00 tot Max: 64
Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM-methode (Commando: j p) (Alleen plasma-tv)

• Om de ISM-methode te bedienen.
  U kunt de ISM-methode ook aanpassen in het OPTIE-menu.
  Transmissie [j][p][ ][Set ID][ ][Data][Cr]

Gegevens Min:
02: Orbiter
08: Normaal
20: Kleurspoeling
Ack [p][ ][Set ID][ ][OK/NG][Data][x]

18. Equalizer (Commando: j v)

• EQ van de set aanpassen.
  Transmissie [j][v][ ][Set ID][ ][Data][Cr]


7	6	5	Frequentie	4	3	2	1	0	Stap
0	0	0	1e band	0	0	0	0	0	0 (decimaal)
0	0	1	2e band	0	0	0	0	1	1 (decimaal)
0	1	0	3e band	...	...	...	...	...	...
0	1	1	4e band	1	0	0	1	1	19 (decimaal)
1	0	0	5e band	1	0	1	0	0	20 (decimaal)
1	0	0	5e band	1	0	1	0	0	20(decimaal)

Bevestiging [v][ ][Set ID][ ][OK/NG][Data][x]

* Het is afhankelijk van het model en kan worden aangepast wanneer de geluidsmodus een aanpasbare EQ-waarde is.

19. Energiebesparing (Commando: j q)

• Om het stroomverbruik van de tv te verminderen. U kunt Energiebesparing ook aanpassen in het PICTURE-menu.
  Transmissie [j][q][ ][Set ID][ ][Data][Cr]

Gegevens
00: Uit
01: Minimum
02: Gemiddeld
03: Maximum
04: Auto (voor LCD TV / LED TV) / Intelligente sensor (voor PDP TV)
05: Scherm uit
* (Afhankelijk van het model)
Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune-commando (Commando: m a)

* Dit commando kan anders werken, afhankelijk van het model en het signaal.

• Voor Europa, het Midden-Oosten, Colombia, Azië behalve Zuid-Korea en Japan Model
  • Selecteer kanaal naar volgend fysiek nummer.
    Transmissie [m][a][ ][Set ID][ ][Data 00][ ]
    [Data 01][ ][Data 02][Cr]

* Analoge antenne/kabel

[Data 00][Data 01] Kanaalgegevens
Data 00: Hoge byte kanaalgegevens
Data 01: Lage byte kanaalgegevens

• 00 00 ~ 00 C7 (Decimaal: 0 ~ 199)

Data 02: Invoerbron (Analoog)

• 00: Antenne-tv (ATV)
• 80: Kabel-tv (CATV)
  * Digitale antenne/kabel/satelliet

[Data 00][Data 01]: Kanaalgegevens
Data 00: Hoge kanaalgegevens
Data 01: Lage kanaalgegevens

• 00 00 ~ 27 0F (Decimaal: 0 ~ 9999)

Data 02: Invoerbron (Digitaal)

• 10: Antenne-tv (DTV)
• 20: Antenne-radio (Radio)
• 40: Satelliet-tv (SDTV)
• 50: Satellietradio (S-Radio)
• 90: Kabel-tv (CADTV)
• a0: Kabelradio (CA-Radio)

* Voorbeelden afstemcommando:

1. Afstemmen op het analoge antenne (PAL) kanaal 10.
   Set ID = Alles = 00
   Data 00 & 01 = Kanaalgegevens is 10 = 00 0a
   Data 02 = Analoge antenne-tv = 00
   Resultaat = ma 00 00 0a 00
2. Afstemmen op de digitale antenne (DVB-T) kanaal 01.
   Set ID = Alles = 00
   Data 00 & 01 = Kanaalgegevens is 1 = 00 01
   Data 02 = Digitale antenne-tv = 10
   Resultaat = ma 00 00 01 10
3. Afstemmen op de satelliet (DVB-S) kanaal 1000.
   Set ID = Alles = 00
   Data 00 & 01 = Kanaalgegevens is 1000 = 03 E8
   Data 02 = Digitale satelliet-tv = 40
   Resultaat = ma 00 03 E8 40
   Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
   [Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• Voor Zuid-Korea, Noord-/Latijns-Amerika behalve Colombia-model
  • Om het kanaal af te stemmen op het volgende fysieke/hoofd-/nevennummer.
    Transmissie [m][a][ ][0][ ][Data00][ ][Data01]
    [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Digitale kanalen hebben een fysiek, hoofd- en nevenkanaalnummer. Het fysieke nummer is het daadwerkelijke digitale kanaalnummer, de Major is het nummer waarnaar het kanaal moet worden toegewezen en de Minor is het subkanaal. Aangezien de ATSC-tuner het kanaal automatisch toewijst vanaf het hoofd-/nevennummer, is het fysieke nummer niet vereist bij het verzenden van een commando in Digital.

* Analoge antenne/kabel

Data 00: Fysiek kanaalnummer

• Antenne (ATV): 02~45 (Decimaal: 2 ~ 69)
• Kabel (CATV): 01, 0E~7D (Decimaal: 1, 14~125)

[Data 01 ~ 04]: Hoofd-/nevenkanaalnummer
Data 01 & 02: xx (Maakt niet uit)
Data 03 & 04: xx (Maakt niet uit)
Data 05: Invoerbron (Analoog)

• 00: Antenne-tv (ATV)
• 01: Kabel-tv (CATV)
  * Digitale antenne/kabel

Data 00: xx (Maakt niet uit)
[Data 01][Data 02]: Hoofdkanaalnummer
Data 01: Hoge byte kanaalgegevens
Data 02: Lage byte kanaalgegevens

• 00 01 ~ 27 0F (Decimaal: 1 ~ 9999)

[Data 03][Data 04]: Nevenkanaalnummer
Data 03: Hoge byte kanaalgegevens
Data 04: Lage byte kanaalgegevens

Data 05: Invoerbron (Digitaal)

• 02: Antenne-tv (DTV) – Gebruik fysiek kanaalnummer
• 06: Kabel-tv (CADTV) – Gebruik fysiek kanaalnummer
• 22: Antenne-tv (DTV) – Gebruik geen fysiek kanaalnummer
• 26: Kabel-tv (CADTV) - Gebruik geen fysiek kanaalnummer
• 46: Kabel-tv (CADTV) – Gebruik alleen hoofdkanaalnummer (kanaal uit één deel)

Er zijn twee bytes beschikbaar voor elke hoofd- en nevenkanaalgegevens, maar meestal wordt alleen de lage byte gebruikt (hoge byte is 0).

* Voorbeelden afstemcommando:

1. Afstemmen op het analoge kabel (NTSC) kanaal 35.
   Set ID = Alles = 00
   Data 00 = Kanaalgegevens is 35 = 23
   Data 01 & 02 = Geen Major = 00 00
   Data 03 & 04 = Geen Minor = 00 00
   Data 05 = Analoge kabel-tv = 01
   Totaal = ma 00 23 00 00 00 00 01
2. Afstemmen op de digitale antenne (ATSC) kanaal 30-3.
   Set ID = Alles = 00
   Data 00 = Fysiek niet bekend = 00
   Data 01 & 02 = Major is 30 = 00 1E
   Data 03 & 04 = Minor is 3 = 00 03
   Data 05 = Digitale antenne-tv = 22
   Totaal = ma 00 00 00 1E 00 03 22
   Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
   [Data 02][Data 03][Data 04][Data 05]
   [x][a][ ][Set ID][ ][NG][Data 00][x]
   • Voor Japan-model
     • Om het kanaal af te stemmen op het volgende fysieke/hoofd-/nevennummer.
       Transmissie [m][a][ ][0][ ][Data00][ ][Data01]
       [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Digitale antenne/satelliet
Data 00: xx (Maakt niet uit)

[Data 01][Data 02]: Hoofdkanaalnummer
Data 01: Hoge byte kanaalgegevens
Data 02: Lage byte kanaalgegevens

• 00 01 ~ 27 0F (Decimaal: 1 ~ 9999)

[Data 03][Data 04]: Neven-/vertakkingskanaalnummer (Maakt niet uit in satelliet)
Data 03: Hoge byte kanaalgegevens
Data 04: Lage byte kanaalgegevens

Data 05: Invoerbron (Digitaal/Satelliet voor Japan)

• 02: Antenne-tv (DTV)
• 07: BS (Broadcasting Satellite)
• 08: CS1 (Communication Satellite 1)
• 09: CS2 (Communication Satellite 2)

*Voorbeelden afstemcommando:

1. Afstemmen op de digitale antenne (ISDB-T) kanaal 17-1.
   Set ID = Alles = 00
   Data 00 = Fysiek niet bekend = 00
   Data 01 & 02 = Major is 17 = 00 11
   Data 03 & 04 = Minor/Branch is 1 = 00 01
   Data 05 = Digitale antenne-tv = 02
   Totaal = ma 00 00 00 11 00 01 02
2. Afstemmen op de BS (ISDB-BS) kanaal 30. Set ID = Alles = 00
   Data 00 = Fysiek niet bekend = 00
   Data 01 & 02 = Major is 30 = 00 1E
   Data 03 & 04 = Maakt niet uit = 00 00
   Data 05 = Digitale BS-tv = 07
   Totaal = ma 00 00 00 1E 00 00 07

* Deze functie is afhankelijk van het model.
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]

21. Kanaal(programma) toevoegen/verwijderen(overslaan) (Commando: m b)

• Om het huidige kanaal (programma) de volgende keer over te slaan.
  Transmissie [m][b][ ][Set ID][ ][Data][Cr]

Data
00: Verwijderen (ATSC, ISDB)/Overslaan (DVB)
01: Toevoegen
Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Stel de opgeslagen kanaalstatus in op verwijderen (ATSC, ISDB)/ overslaan (DVB) of toevoegen.

22. Toets (Commando: m c)

• Om een IR-afstandsbedieningscode te verzenden.
  Transmissie [m][c][ ][Set ID][ ][Data][Cr]

Gegevenstoetscode - p.2.
Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Achtergrondverlichting regelen (Commando: m g)

• Voor lcd-tv/led-tv
  • Om de achtergrondverlichting te regelen.
    Transmissie [m][g][ ][Set ID][ ][Data][Cr]

Data Min: 00 tot Max: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x] /
Bedieningspaneelverlichting (Commando: m g)

• Voor plasma-tv
  • Om de paneelverlichting te regelen.
    Transmissie [m][g][ ][Set ID][ ][Data][Cr]

Data Min: 00 tot Max: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]

24. Invoer selecteren (Commando: x b)
(Hoofdafbeeldinginvoer)

• Om de invoerbron voor de hoofdafbeelding te selecteren.
  Transmissie [x][b][ ][Set ID][ ][Data][Cr]

Data
00: DTV
01: CADTV
10: ATV
02: Satelliet-DTV ISDB-BS (Japan)
03: ISDB-CS1 (Japan)
04: ISDB-CS2 (Japan)
11: CATV
20: AV of AV1
21: AV2
40: Component1
41: Component2
60: RGB
90: HDMI1
92: HDMI3
91: HDMI2
93: HDMI4
Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Deze functie is afhankelijk van het model en het signaal.

25. 3D (Commando: x t) (alleen 3D-modellen)
(Afhankelijk van het model)

• Om de 3D-modus voor de tv te wijzigen.
  Transmissie [x][t][ ][Set ID][ ][Data 00][ ][Data 01]
  [ ][Data 02][ ][Data 03][Cr]

*(Afhankelijk van het model)

Gegevensstructuur
[Data 00] 00: 3D Aan
01: 3D Uit
02: 3D naar 2D
03: 2D naar 3D

[Data 01]
00: Boven en onder
01: Naast elkaar
02: Check Board
03: Frame Sequential
04: Kolom Interleaving
05: Rij Interleaving
[Data 02] 00: Rechts naar links
01: Links naar rechts
[Data 03] 3D-effect (3D-diepte): Min: 00 - Max: 14 (*verzenden via hexadecimale code)

* [Data 02], [Data 03] functies zijn afhankelijk van het model en het signaal.

* Als [Data 00] 00 is (3D Aan), heeft [Data 03] geen betekenis.

* Als [Data 00] 01 is (3D uit) of 02 (3D naar 2D), hebben [Data 01], [Data 02] en [Data 03] geen betekenis.

* Als [Data 00] 03 is (2D naar 3D), hebben [Data 01] en [Data 02] geen betekenis.

* Als [Data 00] 00 is (3D Aan) of 03 (2D naar 3D), werkt [Data 03] alleen als 3D-modus (Genre) handmatig is.

* Alle 3D-patroonopties ([Data 01]) zijn mogelijk niet beschikbaar volgens uitzending/videosignaal.

[Data 00]	[Data 01]	[Data 02]	[Data 03]
00	O	O	O
01	X	X	X
02	X	X	X
03	X	O	O

X: maakt niet uit

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]
[Data03][x]
[t][ ][Set ID][ ][NG][Data00][x]

26. Uitgebreide 3D (Commando: x v) (alleen 3D-modellen)
(Afhankelijk van het model)

• Om de 3D-optie voor de tv te wijzigen.
  Transmissie [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] 3D-optie
00: 3D-beeldcorrectie
01: 3D-diepte (3D-modus is alleen handmatig)
02: 3D-gezichtspunt
06: 3D-kleurcorrectie
07: 3D-geluid zoomen
08: Normale beeldweergave
09: 3D-modus (Genre)

[Data 01] Het heeft een eigen bereik voor elke 3D-optie, bepaald door [Data 00].

1. Wanneer [Data 00] 00 is
   00: Rechts naar links
   01: Links naar rechts
2. Wanneer [Data 00] 01, 02 is
   Data
   Min: 0 - Max: 14 (*verzenden via hexadecimale code)
   Gegevenswaardebereik (0 - 20) converteert het Viewpoint-bereik automatisch (-10 - +10) (Afhankelijk van het model)
   * Deze optie werkt alleen als 3D-modus (Genre) handmatig is.
3. Wanneer [Data 00] 06, 07 is
   00: Uit
   01: Aan
4. Wanneer [Data 00] 08 is
   00: Terugkeren naar 3D-video van 3D-naar-2D geconverteerde 2D-video
   01: 3D-video wijzigen in 2D-video, behalve 2D-naar-3D-video
   * Als aan de conversievoorwaarde niet wordt voldaan, wordt het commando behandeld als NG.
5. Wanneer [Data 00] 09 is
   00: Standaard
   01: Sport
   02: Bioscoop
   03: Extreem
   04: Handmatig
   05: Auto
   Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]
   [v][ ][Set ID][ ][NG][Data00][x]

27. Automatisch configureren (Commando: j u)
(Afhankelijk van het model)

• Om de beeldpositie automatisch aan te passen en het trillen van het beeld te minimaliseren. Het werkt alleen in RGB (PC)-modus.
  Transmissie [j][u][ ][Set ID][ ][Data][Cr]

Data 01: Run Auto Configure
Ack [u][ ][Set ID][ ][OK/NG][Data][x]

Waarschuwing! Veiligheidsinstructies

Lees deze handleiding zorgvuldig door voordat u uw apparaat gebruikt en bewaar deze voor toekomstig gebruik.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVat GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. RAADPLEEG GEKWALIFICEERD ONDERHOUDS-PERSONEEL.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

OM HET RISICO OP BRAND EN ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT PRODUCT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• OM BRAND TE VOORKOMEN, HOUDT U ALTIJD KAARSEN OF ANDERE VOORWERPEN MET OPEN VUUR UIT DE BUURT VAN DIT PRODUCT.
• Plaats de tv en/of de afstandsbediening niet in de volgende omgevingen:
  • Houd het product uit de buurt van direct zonlicht.
  • Een ruimte met een hoge luchtvochtigheid, zoals een badkamer
  • In de buurt van een warmtebron, zoals fornuizen en andere apparaten die warmte produceren.
  • In de buurt van aanrechtbladen of luchtbevochtigers waar ze gemakkelijk kunnen worden blootgesteld aan stoom of olie.
  • Een ruimte die is blootgesteld aan regen of wind.
  • Niet blootstellen aan druppels of spatten en geen met vloeistof gevulde voorwerpen, zoals vazen, bekers, enz., op of boven het apparaat plaatsen (bijv. op planken boven het apparaat).
  • In de buurt van ontvlambare voorwerpen zoals benzine of kaarsen, of de tv blootstellen aan directe airconditioning.
  • Niet installeren op overmatig stoffige plaatsen. Anders kan dit leiden tot brand, elektrische schokken, verbranding/explosie, storingen of vervorming van het product.
  • Een tv met een geaarde stekker met drie pinnen moet worden aangesloten op een geaard stopcontact met drie pinnen. Zorg ervoor dat u de aardingsdraad aansluit om mogelijke elektrische schokken te voorkomen.
  • Het product is beschadigd.
  • Als er water of een andere stof in het product komt (zoals een AC-adapter, netsnoer of tv).
  • Als u rook of andere geuren van de tv ruikt
  • Bij onweer of wanneer het apparaat lange tijd niet wordt gebruikt. Zelfs als de tv is uitgeschakeld met de afstandsbediening of knop, is de AC-voedingsbron aangesloten op het apparaat als de stekker er niet uit is getrokken.
  • Bewaar de accessoires (batterij, enz.) op een veilige plaats buiten het bereik van kinderen.
  • Maak geen kortsluiting, demonteer de batterijen niet en laat ze niet oververhitten. Gooi batterijen niet in vuur. Batterijen mogen niet worden blootgesteld aan overmatige hitte.
  • Zorg er bij het verplaatsen voor dat het product is uitgeschakeld, de stekker uit het stopcontact is gehaald en alle kabels zijn verwijderd. Er kunnen 2 of meer mensen nodig zijn om grotere tv's te dragen. Oefen geen druk uit op de voorkant van de tv. Anders kan dit leiden tot schade aan het product, brandgevaar of letsel.
  • Haal bij het schoonmaken de stekker uit het stopcontact en veeg voorzichtig af met een zachte/droge doek. Spuit geen water of andere vloeistoffen rechtstreeks op de tv. Maak uw tv niet schoon met chemicaliën, waaronder glasreiniger, elk type luchtverfrisser, insecticide, smeermiddelen, was (auto, industrieel), schuurmiddelen, verdunners, benzeen, alcohol enz., die het product en/of het paneel kunnen beschadigen. Anders kan dit leiden tot elektrische schokken of schade aan het product.
• Ventilatie
  • Installeer uw tv op een plaats met voldoende ventilatie. Niet installeren in een afgesloten ruimte, zoals een boekenkast.
  • Installeer het product niet op een tapijt of kussen.
  • Blokkeer of bedek het product niet met een doek of andere materialen terwijl het apparaat is aangesloten.
• Raak de ventilatieopeningen niet aan. Wanneer u lange tijd naar de tv kijkt, kunnen de ventilatieopeningen heet worden.
• Bescherm het netsnoer tegen fysiek of mechanisch misbruik, zoals verdraaien, knikken, knijpen, opsluiten in een deur of erover lopen. Besteed bijzondere aandacht aan stekkers, stopcontacten en het punt waar het snoer het apparaat verlaat.
• Verplaats de tv niet terwijl het netsnoer is aangesloten.
• Gebruik geen beschadigd of loszittend netsnoer.
• Zorg ervoor dat u de stekker vastpakt wanneer u het netsnoer loskoppelt. Trek niet aan het netsnoer om de tv los te koppelen.
• Sluit niet te veel apparaten aan op hetzelfde stopcontact, omdat dit kan leiden tot brand of elektrische schokken.
• Het apparaat loskoppelen van de hoofdvoeding
  • De stekker is het middel om de verbinding te verbreken. In geval van nood moet de stekker gemakkelijk toegankelijk blijven.
• Laat uw kinderen niet op de tv klimmen of zich eraan vasthouden. Anders kan de tv omvallen, wat ernstig letsel kan veroorzaken.
• Aarding van de buitenantenne (kan per land verschillen):
  • Als er een buitenantenne is geïnstalleerd, volg dan de onderstaande voorzorgsmaatregelen. Een buitenantennesysteem mag niet in de buurt van bovengrondse elektriciteitsleidingen of andere elektrische licht- of stroomcircuits worden geplaatst, of waar het in contact kan komen met dergelijke elektriciteitsleidingen of -circuits, aangezien de dood of ernstig letsel kan optreden.
    Zorg ervoor dat het antennesysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische ladingen. Sectie 810 van de National Electrical Code (NEC) in de Verenigde Staten van Amerika biedt informatie met betrekking tot de juiste aarding van de mast en ondersteunende constructie, aarding van de inleidingsdraad naar een antenne-ontladingseenheid, grootte van aardingsgeleiders, locatie van antenne-ontladingseenheid, verbinding met aardelektroden en vereisten voor de aardelektrode. Antenne-aarding volgens de National Electrical Code, ANSI/NFPA 70
• Aarding (Behalve voor apparaten die niet zijn geaard.)
  • Een tv met een geaarde stekker met drie pinnen moet worden aangesloten op een geaard stopcontact met drie pinnen. Zorg ervoor dat u de aardingsdraad aansluit om mogelijke elektrische schokken te voorkomen.
• Raak dit apparaat of de antenne nooit aan tijdens onweer. U kunt geëlektrocuteerd worden.
• Zorg ervoor dat het netsnoer stevig is aangesloten op de tv en het stopcontact, anders kan er schade ontstaan aan de stekker en het stopcontact en in extreme gevallen kan er brand uitbreken.
• Steek geen metalen of ontvlambare voorwerpen in het product. Als er een vreemd voorwerp in het product valt, haal dan de stekker uit het stopcontact en neem contact op met de klantenservice.
• Raak het uiteinde van het netsnoer niet aan terwijl het is aangesloten. U kunt geëlektrocuteerd worden.
• Als een van de volgende situaties zich voordoet, haal dan onmiddellijk de stekker uit het product en neem contact op met uw plaatselijke klantenservice.
  • Het product is beschadigd.
  • Als er water of een andere stof in het product komt (zoals een AC-adapter, netsnoer of tv).
  • Als u rook of andere geuren van de tv ruikt
  • Bij onweer of wanneer het apparaat lange tijd niet wordt gebruikt.
    Zelfs als de tv is uitgeschakeld met de afstandsbediening of knop, is de AC-voedingsbron aangesloten op het apparaat als de stekker er niet uit is getrokken.

• Gebruik geen elektrische apparatuur met hoge spanning in de buurt van de tv (bijv. een insectenlamp). Dit kan leiden tot een storing in het product.
• Probeer dit product op geen enkele manier aan te passen zonder schriftelijke toestemming van LG Electronics. Er kan per ongeluk brand of een elektrische schok ontstaan. Neem contact op met uw plaatselijke klantenservice voor service of reparatie. Ongeautoriseerde wijziging kan de bevoegdheid van de gebruiker om dit product te bedienen ongeldig maken.
• Gebruik alleen geautoriseerde hulpstukken/accessoires die zijn goedgekeurd door LG Electronics. Anders kan dit leiden tot brand, elektrische schokken, storingen of schade aan het product.
• Demonteer nooit de AC-adapter of het netsnoer. Dit kan leiden tot brand of elektrische schokken.
• Behandel de adapter voorzichtig om te voorkomen dat u hem laat vallen of erop stoot. Een stoot kan de adapter beschadigen.
• Om het risico op brand of elektrische schokken te verminderen, mag u de tv niet met natte handen aanraken. Als de pinnen van het netsnoer nat zijn of bedekt zijn met stof, droog dan de stekker volledig af of veeg het stof eraf.
• Batterijen
  • Bewaar de accessoires (batterij, enz.) op een veilige plaats buiten het bereik van kinderen.
  • Maak geen kortsluiting, demonteer de batterijen niet en laat ze niet oververhitten. Gooi batterijen niet in vuur. Batterijen mogen niet worden blootgesteld aan overmatige hitte.
• Verplaatsen
  • Zorg er bij het verplaatsen voor dat het product is uitgeschakeld, de stekker uit het stopcontact is gehaald en alle kabels zijn verwijderd. Er kunnen 2 of meer mensen nodig zijn om grotere tv's te dragen. Oefen geen druk uit op de voorkant van de tv. Anders kan dit leiden tot schade aan het product, brandgevaar of letsel.
• Houd het vochtwerende verpakkingsmateriaal of de vinylverpakking buiten het bereik van kinderen.
• Laat geen schokken ontstaan, laat geen voorwerpen in het product vallen en laat niets op het scherm vallen.
• Oefen geen sterke druk uit op het paneel met een hand of een scherp voorwerp, zoals een nagel, potlood of pen, en maak er geen krassen op. Het kan schade aan het scherm veroorzaken.
• Schoonmaken
  • Haal bij het schoonmaken de stekker uit het stopcontact en veeg voorzichtig af met een zachte/droge doek. Spuit geen water of andere vloeistoffen rechtstreeks op de tv. Maak uw tv niet schoon met chemicaliën, waaronder glasreiniger, elk type luchtverfrisser, insecticide, smeermiddelen, was (auto, industrieel), schuurmiddelen, verdunners, benzeen, alcohol enz., die het product en/of het paneel kunnen beschadigen. Anders kan dit leiden tot elektrische schokken of schade aan het product.

www.lg.com

Referenties

• LG Electronics & Home Appliances | Presidents Day Sale | Shop Now | LG USA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG OLED55B8 / OLED65B8 / OLED55C8 / OLED65C8 Series,OLED55B87LC, OLED55B8SLC, OLED55B8NLC Handleiding

Beschikbare talen
