Voorbereiding

• Wanneer de tv voor het eerst wordt ingeschakeld nadat deze uit de fabriek is verzonden, kan de initialisatie van de tv ongeveer een minuut duren.
• De getoonde afbeelding kan afwijken van uw tv.
• De OSD (On Screen Display) van uw tv kan enigszins afwijken van die in deze handleiding.
• De beschikbare menu's en opties kunnen verschillen afhankelijk van de ingangsbron of het productmodel dat u gebruikt.
• Er kunnen in de toekomst nieuwe functies aan deze tv worden toegevoegd.
• De items die bij uw product worden geleverd, kunnen variëren, afhankelijk van het model.
• Productspecificaties of de inhoud van deze handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van een upgrade van productfuncties.
• Voor een optimale verbinding moeten HDMI-kabels en USB-apparaten een rand hebben die minder dan 10 mm (0,39 inch) dik en 18 mm (0,7 inch) breed is.
• Gebruik een verlengkabel die USB 2.0 ondersteunt als de USB-kabel of USB-flashdrive niet in de USB-poort van uw tv past.
• Gebruik een gecertificeerde kabel met het HDMI-logo. Als u geen gecertificeerde HDMI-kabel gebruikt, wordt het scherm mogelijk niet weergegeven of treedt er een verbindingsfout op.
• Aanbevolen HDMI-kabeltypes (3 m of minder)
  • High-Speed HDMI^®/™-kabel
  • High-Speed HDMI^®/™-kabel met Ethernet

    1. 10 mm (0,39 inch)
    2. 18 mm (0,7 inch)
• Gebruik geen niet-goedgekeurde items om de veiligheid en levensduur van het product te garanderen.
• Schade of letsel door het gebruik van niet-goedgekeurde items valt niet onder de garantie.
• Sommige modellen lijken een dunne film op het scherm te hebben. Het is eigenlijk een onderdeel van het scherm; verwijder het niet.

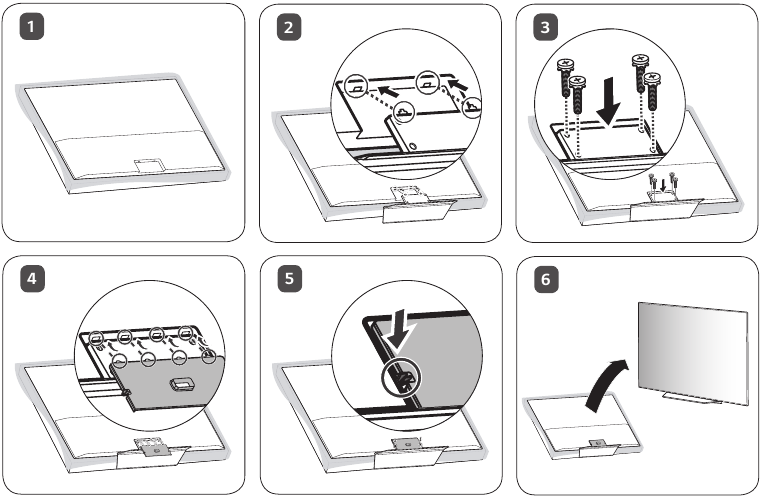

• Wanneer u de voet aan de tv bevestigt, plaatst u het scherm naar beneden op een zachte tafel of een plat oppervlak om het scherm te beschermen tegen krassen.
• Zorg ervoor dat de schroeven goed vastzitten. (Als ze niet goed genoeg vastzitten, kan de tv na installatie naar voren kantelen.)
• Draai de schroeven niet met overmatige kracht aan, anders kunnen ze verslijten en losraken.
• Zorg ervoor dat u overtollig water of reinigingsmiddel uit de doek wringt.
• Spuit geen water of reinigingsmiddel rechtstreeks op het tv-scherm.
• Zorg ervoor dat u voldoende water of reinigingsmiddel op een droge doek spuit om het scherm schoon te vegen.
• Als het onderste gedeelte van de achterkant van het glas is verontreinigd met stof, enz., gebruik dan een schone, droge katoenen of flanellen doek om het schoon te maken.
  (Voor OLED65E7P)


Optionele extra's

Optionele extra's kunnen zonder kennisgeving worden gewijzigd of aangepast voor kwaliteitsverbetering. Neem contact op met uw dealer om deze artikelen te kopen. Deze apparaten werken alleen met bepaalde modellen. De modelnaam of het ontwerp kan worden gewijzigd vanwege de omstandigheden of het beleid van de fabrikant.
(Afhankelijk van het model)
AN-MR650A
Magic Remote

De tv optillen en verplaatsen

Lees het volgende bij het verplaatsen of optillen van de tv om te voorkomen dat de tv bekrast of beschadigd raakt en voor een veilig transport, ongeacht het type en de grootte.

• Het wordt aanbevolen om de tv te verplaatsen in de doos of verpakkingsmateriaal waarin de tv oorspronkelijk is geleverd.
• Voordat u de tv verplaatst of optilt, moet u het netsnoer en alle kabels loskoppelen.
• Wanneer u de tv vasthoudt, moet het scherm van u af zijn gericht om schade te voorkomen.

• Houd de zijkant en de onderkant van het tv-frame stevig vast. Zorg ervoor dat u het transparante deel, de luidspreker of het luidsprekerrooster niet vasthoudt.

• Gebruik minstens twee personen om een grote tv te verplaatsen.
• Wanneer u de tv met de hand vervoert, houdt u de tv vast zoals weergegeven in de volgende afbeelding.

• Stel de tv tijdens het transport niet bloot aan schokken of overmatige trillingen.
• Houd de tv tijdens het transport rechtop; draai de tv nooit op zijn kant of kantel hem naar links of rechts.
• Wees voorzichtig dat u de uitstekende knoppen niet beschadigt bij het hanteren van de tv.

  • Vermijd te allen tijde aanraking van het scherm, aangezien dit kan leiden tot schade aan het scherm.
  • Plaats het product niet op de vloer met de voorkant naar beneden zonder opvulling. Als u dit niet doet, kan dit leiden tot schade aan het scherm.
  • Verplaats de tv niet door de kabelhouders vast te houden, omdat de kabelhouders kunnen breken en er letsel en schade aan de tv kunnen ontstaan. (Afhankelijk van het model)

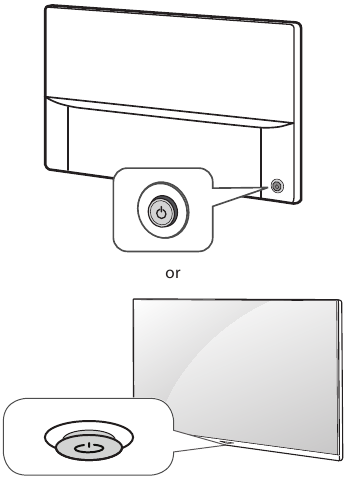

De joystickknop gebruiken

(Afhankelijk van het model)
U kunt de tv-functies bedienen met de knop.

Basisfuncties

	Inschakelen (drukken) Uitschakelen1 (ingedrukt houden)
	Volume aanpassen
	Zenders bedienen

1. Alle actieve apps worden afgesloten.

Het menu aanpassen

Wanneer de tv is ingeschakeld, drukt u één keer op de knop. U kunt de menu-items aanpassen met de knop. (Afhankelijk van het model)

	Schakelt de stroom uit.
	Opent het instellingenmenu.
	Wist schermweergaven en keert terug naar tv kijken.
	Wijzigt de ingangsbron.

Op een tafel plaatsen

1. Til de tv op en kantel hem in zijn rechtopstaande positie op een tafel.

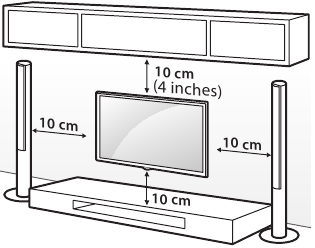

   • Laat een ruimte van 10 cm (4 inch) (minimaal) van de muur vrij voor een goede ventilatie.

2. Sluit het netsnoer aan op een stopcontact.

   • Breng geen vreemde stoffen (oliën, smeermiddelen, enz.) aan op de schroefonderdelen bij het monteren van het product. (Dit kan het product beschadigen.)

De tv aan een muur bevestigen

(optioneel)
(Afhankelijk van het model)

1. Plaats en draai de oogbouten of tv-beugels en bouten vast aan de achterkant van de tv.
   • Als er bouten in de positie van de oogbouten zijn geplaatst, verwijder dan eerst de bouten.
2. Monteer de muurbeugels met de bouten aan de muur. Stem de locatie van de muurbeugel en de oogbouten aan de achterkant van de tv overeen.
3. Verbind de oogbouten en muurbeugels stevig met een stevig touw of kabel. Zorg ervoor dat het touw parallel loopt aan het vlakke oppervlak.

   • Zorg ervoor dat kinderen niet op de tv klimmen of eraan hangen.
   • Gebruik een platform of kast die sterk en groot genoeg is om de tv veilig te ondersteunen.
   • Beugels, bouten en touwen zijn optioneel. U kunt extra accessoires verkrijgen bij uw lokale dealer.

Aan de muur monteren

Er kan een optionele muurbeugel worden gebruikt met uw LG-televisie. Neem contact op met uw lokale dealer voor een muurbeugel die de VESA-standaard ondersteunt die door uw tv-model wordt gebruikt. Bevestig de muurbeugel voorzichtig aan de achterkant van de tv. Installeer de muurbeugel op een stevige muur loodrecht op de vloer. Als u de tv aan andere bouwmaterialen bevestigt, neem dan contact op met gekwalificeerd personeel om de muurbeugel te installeren. Gedetailleerde instructies worden meegeleverd met de muurbeugel. We raden u aan een LG-muurbeugel te gebruiken. De LG-muurbeugel is eenvoudig te verstellen of de kabels aan te sluiten. Wanneer u geen muurbeugel van LG gebruikt, gebruik dan een muurbeugel waarbij het apparaat voldoende aan de muur is bevestigd met voldoende ruimte om verbinding te maken met externe apparaten. Als u een niet-verstelbare beugel gebruikt, bevestig de beugel dan aan de muur. Sluit eerst de kabels aan op de tv en bevestig vervolgens de tv aan de beugel.

Zorg ervoor dat u schroeven en muurbeugels gebruikt die voldoen aan de VESA-standaard. Standaardafmetingen voor de muurbeugelsets worden beschreven in de volgende tabel.

Model	OLED55B7P OLED55C7P OLED65B7P OLED65C7P OLED65E7P	OLED55E7P
VESA (A x B)	300 x 200	400 x 200
Standaardschroef	M6	M6
Aantal schroeven	4	4
Muurbeugel (optioneel)	OTW420B	OTW420B

Verwijder de voet voordat u de tv op een muurbeugel installeert door de voetbevestiging in omgekeerde volgorde uit te voeren.

Aansluitingen (meldingen)

U kunt diverse externe apparaten op de tv aansluiten. Ondersteunde externe apparaten zijn: HD-receivers, dvd-spelers, videorecorders, audiosystemen, USB-opslagapparaten, pc, gamingapparaten en andere externe apparaten. Raadpleeg de handleiding die bij elk apparaat is geleverd voor meer informatie over de aansluiting van externe apparaten.

• Als u een tv-programma opneemt op een dvd-recorder of videorecorder, zorg er dan voor dat u de tv-signaalingangskabel via een dvd-recorder of videorecorder op de tv aansluit. Raadpleeg de handleiding die bij het aangesloten apparaat is geleverd voor meer informatie over opnemen.
• De getoonde aansluitingen van externe apparaten kunnen enigszins afwijken van de illustraties in een handleiding.
• Sluit externe apparaten aan op de tv, ongeacht de volgorde van de tv-poort.
• Als u een gamingapparaat op de tv aansluit, gebruik dan de kabel die bij het gamingapparaat is geleverd.
• Raadpleeg de handleiding van de externe apparatuur voor bedieningsinstructies.
• In de pc-modus kan er ruis zijn in verband met de resolutie, het verticale patroon, het contrast of de helderheid. Als er ruis aanwezig is, wijzigt u de pc-uitgang naar een andere resolutie, wijzigt u de vernieuwingsfrequentie naar een andere frequentie of past u de helderheid en het contrast aan in het menu Afbeelding totdat het beeld helder is. Afhankelijk van de grafische kaart is het mogelijk dat sommige resolutie-instellingen niet toestaan dat de afbeelding correct op het scherm wordt geplaatst.
• Sommige USB-hubs werken mogelijk niet. Als een USB-apparaat dat via een USB-hub is aangesloten niet wordt gedetecteerd, sluit u het rechtstreeks aan op de USB-poort op de tv.
• De tv kan mogelijk werken zonder een settopbox van een multichannel videoprogrammadistributeur (MVPD).
• Wanneer u via een bekabeld LAN verbinding maakt, is het aan te raden om een CAT 7-kabel te gebruiken.

Aansluiten op een antenne of kabel

Sluit een antenne, kabel of kabelbox aan om tv te kijken terwijl u naar het volgende verwijst. De illustraties kunnen afwijken van de werkelijke items en een RF-kabel is optioneel.

• Zorg ervoor dat u de koperdraad van de RF-kabel niet buigt.

• Gebruik een signaalsplitter om 2 of meer tv's te gebruiken.
• DTV Audio Supported Codec: MPEG, Dolby Digital
• Deze tv kan geen ULTRA HD-uitzendingen (3840 x 2160 pixels) rechtstreeks ontvangen omdat de gerelateerde normen niet zijn bevestigd. (Afhankelijk van het model)

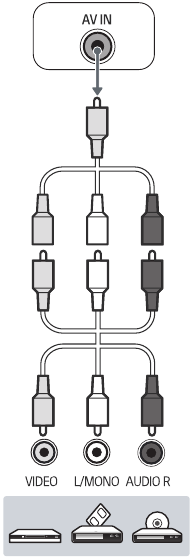

Andere aansluitingen

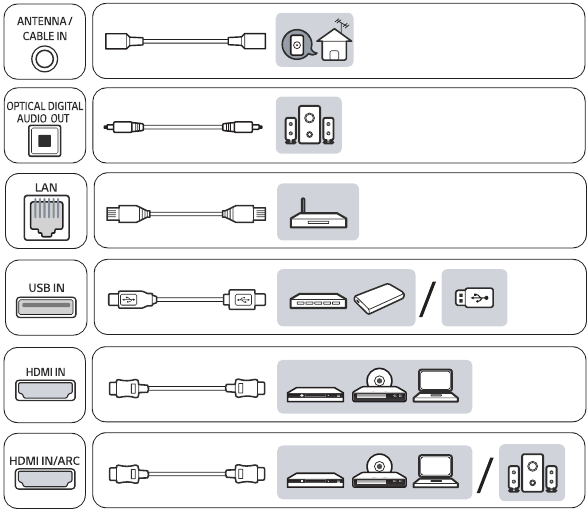

Sluit uw tv aan op externe apparaten. Sluit het externe apparaat en de tv aan met de HDMI-kabel voor de beste beeld- en geluidskwaliteit.

• > > > Algemeen > HDMI ULTRA HD
  Deep Color:
  • Aan: Ondersteuning voor 4K @ 60 Hz (4:4:4, 4:2:2, 4:2:0)
  • Uit: Ondersteuning voor 4K @ 60 Hz 8bit (4:2:0)
• Als het apparaat dat is aangesloten op de ingangspoort ook ULTRA HD Deep Color ondersteunt, kan uw beeld helderder zijn. Als het apparaat het echter niet ondersteunt, werkt het mogelijk niet correct. Sluit in dat geval het apparaat aan op een andere HDMI-poort of schakel de instelling HDMI ULTRA HD Deep Color van de tv uit.
• HDMI Audio Supported Format: DTS (44,1 kHz/48 kHz), Dolby Digital/Dolby Digital Plus (32 kHz/44,1 kHz/48 kHz), PCM (32 kHz/44,1 kHz/48 kHz/96 kHz/192 kHz) (Afhankelijk van het model)

Magic Remote-functies

(Sommige knoppen en services zijn mogelijk niet beschikbaar, afhankelijk van de modellen of regio's.)
Wanneer het bericht Batterij van de Magic Remote is bijna leeg. Vervang de batterij. wordt weergegeven, vervang dan de batterijen. Om batterijen te installeren, opent u de batterijdeksel, vervangt u de batterijen (1,5 V AA) die overeenkomen met en uiteinden aan het label in het compartiment, en sluit de batterijdeksel. Het niet overeenkomen van de juiste polariteiten van de batterij kan ervoor zorgen dat de batterij barst of lekt, wat kan leiden tot brand, persoonlijk letsel of milieuvervuiling. Zorg ervoor dat u de afstandsbediening richt op de afstandsbedieningssensor op de TV. Om de batterijen te verwijderen, voert u de installatiehandelingen in omgekeerde volgorde uit.
Deze afstandsbediening maakt gebruik van infrarood licht. Wanneer in gebruik, moet deze worden gericht in de richting van de afstandsbedieningssensor van de TV.

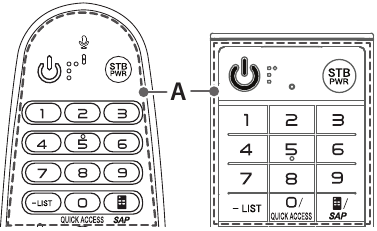

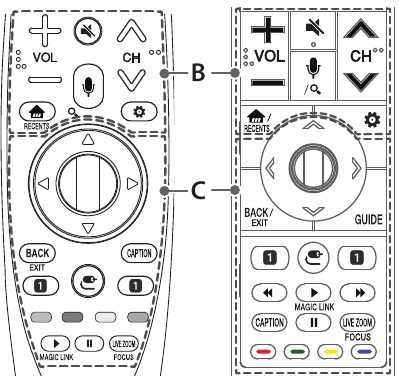

1. (Power) Zet de TV aan of uit.
   U kunt uw settopbox aan of uit zetten door de settopbox toe te voegen aan de universele afstandsbediening voor uw TV.
   Number button Voert nummers in.
   • (Dash) Voegt een streepje in tussen nummers zoals 2-1 en 2-2.

Opent de opgeslagen zenderlijst.
(Screen Remote) Geeft de scherm afstandsbediening weer.

• Opent het universele bedieningsmenu in sommige regio's.

* U kunt de applicatie of Live TV-zender openen door de nummerknopen te gebruiken zoals geregistreerd.
* SAP (Secondary Audio Program) Functie kan worden ingeschakeld door op de knop te drukken.

2. Past het volume aan.
   (Mute) Dempt alle geluiden.
   Scrolt door de opgeslagen zenders.
   (Voice recognition) Druk op de knop en spreek wanneer het spraakweergavevenster op het TV-scherm verschijnt.
   • Netwerkverbinding is vereist om de spraakherkenningsfunctie te gebruiken.

   * (Search) Toont de zoekmodus.

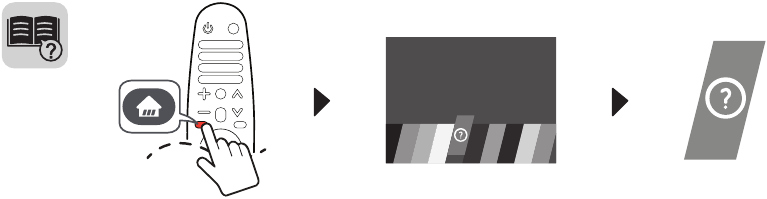

   (Home) Opent het Home-menu.
   (Q. Settings) Opent de snelle instellingen.

   • Lang indrukken van de (Q. Settings) knop geeft het menu All settings weer.

   * Toont de vorige geschiedenis.

3. (up/down/left/right) Druk op de knop omhoog, omlaag, links of rechts om door het menu te scrollen. Als u op knoppen drukt terwijl de aanwijzer in gebruik is, verdwijnt de aanwijzer van het scherm en werkt de Magic Remote als een algemene afstandsbediening. Om de aanwijzer weer op het scherm weer te geven, schudt u de Magic Remote naar links en rechts.
   Wheel (OK) Druk op het midden van de Wielknop om een menu te selecteren. U kunt zenders wijzigen door de Wielknop te gebruiken.
   Keert terug naar het vorige scherm.
   * Verwijdert alle schermweergaven en keert terug naar TV kijken.
   Activeert of deactiveert de ondertitels.
   Toont de programma-gebeurtenis volgens de tijdscheduler.
   Streaming Service buttons Maakt verbinding met de videostreamingsdienst.
   (Input) Wijzigt de ingangsbron.
   • Lang indrukken van de (Input) knop geeft alle lijsten van externe ingangen weer.

   Deze openen speciale functies in sommige menu's.
   Bedieningsknoppen voor media-inhoud
   Door in te zoomen op het geselecteerde gebied, kunt u het op volledig scherm bekijken.
   * Biedt inhoud gerelateerd aan het programma dat u momenteel bekijkt.
   * U kunt inzoomen op het gebied waar de afstandsbediening op gericht is.
   * Om de knop te gebruiken, houdt u deze langer dan 3 seconden ingedrukt.

De Magic Remote registreren

De Magic Remote registreren
Om de Magic Remote te gebruiken, moet u deze eerst koppelen met uw TV.

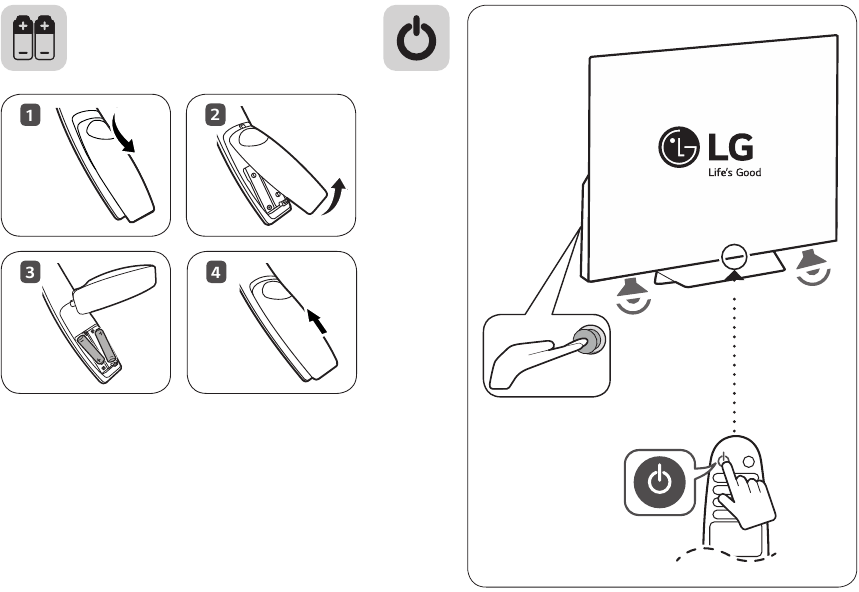

1. Plaats batterijen in de Magic Remote en zet de TV aan.
2. Richt de Magic Remote op uw TV en druk op de Wheel (OK) op de afstandsbediening.
   • Als de TV de Magic Remote niet registreert, probeer het dan opnieuw nadat u de TV hebt uit- en weer aangezet.

De registratie van de Magic Remote ongedaan maken

• Druk op de en (Home) knoppen tegelijkertijd gedurende vijf seconden om de koppeling van de Magic Remote met uw TV ongedaan te maken.
• Lang indrukken van de knop zorgt ervoor dat u de Magic Remote in één keer kunt annuleren en opnieuw registreren.

  • Het wordt aanbevolen dat een Access Point (AP) zich op meer dan 0,2 m (0,65 ft) afstand van de TV bevindt. Als de AP dichter dan 0,2 m (0,65 ft) is geïnstalleerd, werkt de Magic Remote mogelijk niet zoals verwacht vanwege frequentie-interferentie.

• Het wordt aanbevolen dat een Access Point (AP) zich op meer dan 0,2 m (0,65 ft) afstand van de TV bevindt. Als de AP dichter dan 0,2 m (0,65 ft) is geïnstalleerd, werkt de Magic Remote mogelijk niet zoals verwacht vanwege frequentie-interferentie.

Informatie over open source software

Om de broncode onder GPL, LGPL, MPL en andere open source licenties te verkrijgen, die in dit product is opgenomen, bezoekt u http://opensource.lge.com. Naast de broncode zijn alle genoemde licentievoorwaarden, garantie-disclaimers en copyright-mededelingen beschikbaar om te downloaden.
LG Electronics zal u ook open source code op CD-ROM verstrekken tegen een vergoeding voor de kosten van het uitvoeren van een dergelijke distributie (zoals de kosten van media, verzending en verwerking) op e-mailverzoek aan opensource@lge.com. Dit aanbod is geldig gedurende drie (3) jaar vanaf de datum waarop u het product hebt gekocht.

Externe instelling van het bedieningsapparaat

Voor het verkrijgen van de installatie-informatie van het externe bedieningsapparaat, gaat u naar www.lg.com.

Probleemoplossing

Kan de TV niet bedienen met de afstandsbediening

• Controleer of er iets zoals tape is geplaatst over de ontvanger.
• Controleer of er een obstakel is tussen het product en de afstandsbediening.
• Vervang de batterijen met nieuwe, verse batterijen.

Geen beeldweergave en er wordt geen geluid geproduceerd

• Controleer of het product is ingeschakeld.
• Controleer of het netsnoer is aangesloten op een stopcontact.
• Controleer of er een probleem is in het stopcontact door andere producten aan te sluiten.

De TV schakelt plotseling uit

• Controleer de instellingen voor energiebeheer. De stroomtoevoer kan worden onderbroken.
• Controleer of de functie Timer Power Off/Sleeptimer is geactiveerd in de instellingen Timers.
• Als er geen signaal is terwijl de TV is ingeschakeld, schakelt de TV automatisch uit na 15 minuten inactiviteit.

Abnormale weergave

• Als de TV koud aanvoelt, kan er een kleine flikkering zijn wanneer deze wordt ingeschakeld. Dit is normaal; er is niets mis met de TV. Sommige kleine puntdefecten kunnen zichtbaar zijn op het scherm, verschijnen als kleine rode, groene of blauwe stippen. Ze hebben echter geen nadelige invloed op de prestaties van de TV. Vermijd het aanraken van het scherm of het gedurende lange tijd vasthouden van uw vinger(s) tegen het scherm. Dit kan leiden tot tijdelijke vervormingseffecten op het scherm.
• Dit paneel is een geavanceerd product dat miljoenen pixels bevat. In een zeer beperkt aantal gevallen kunt u fijne stippen op het scherm zien terwijl u TV kijkt. Die stippen zijn gedeactiveerde pixels en hebben geen invloed op de prestaties en betrouwbaarheid van de TV.
• Het langdurig weergeven van een stilstaand beeld kan leiden tot het inbranden van een beeld. Vermijd het weergeven van een vast beeld op het TV-scherm gedurende een langere periode.
• Sommige horizontale lijnen kunnen verschijnen wanneer de Pixel Refresher functie wordt uitgevoerd. Het is normaal en er is geen reden tot bezorgdheid.

Gegenereerd geluid

• Krakend geluid Een krakend geluid dat optreedt bij het kijken naar of uitschakelen van de TV wordt gegenereerd door plastic thermische krimp als gevolg van temperatuur en vochtigheid. Dit geluid is gebruikelijk voor producten waarbij thermische vervorming vereist is.
• Zoemend elektrisch circuit/paneel Een geluid op laag niveau wordt gegenereerd door een snelle schakeling, die een grote hoeveelheid stroom levert om een product te bedienen. Het varieert afhankelijk van het product.
  Dit gegenereerde geluid heeft geen invloed op de prestaties en betrouwbaarheid van het product.

Specificaties

Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van een upgrade van productfuncties.
Geschat jaarlijks energieverbruik aangegeven op het FTC-label wordt gemeten in overeenstemming met de testprocedures voor televisietoestellen (alleen VS).
Het werkelijke energieverbruik is afhankelijk van de gebruiksomgeving (de bekeken inhoud, TV-instellingen, enz.).

Televisiesysteem
ATSC, NTSC-M, 64 & 256 QAM

Programmadekking
VHF 2-13, UHF 14-69, DTV 2-69, CATV 1-135, CADTV 1-135

Externe antenne-impedantie
75 Ω

Omgevingsconditie

• Bedrijfstemperatuur
  0°C tot 40°C (32°F tot 104°F)
• Bedrijfsvochtigheid
  Minder dan 80 %
• Opslagtemperatuur
  -20°C tot 60°C (-4°F tot 140°F)
• Opslagvochtigheid
  Minder dan 85 %

Draadloze module (LGSBWAC72)

Draadloos LAN (IEEE 802.11a/b/g/n/ac)
Frequentiebereik	Uitgangsvermogen (max.)
2400 tot 2483,5 MHz 5150 tot 5725 MHz 5725 tot 5850 MHz	15 dBm 14,5 dBm 14,5 dBm
Bluetooth
Frequentiebereik	Uitgangsvermogen (max.)
2400 tot 2483,5 MHz	8,5 dBm
Omdat bandkanalen per land kunnen verschillen, kan de gebruiker de werkfrequentie niet wijzigen of aanpassen. Dit product is geconfigureerd voor de regionale frequentietabel. Ter overweging van de gebruiker, moet dit apparaat worden geïnstalleerd en bediend met een minimale afstand van 20 cm (7,8 inch) tussen het apparaat en het lichaam. FCC ID: BEJLGSBWAC72/IC: 2703H-LGSBWAC72

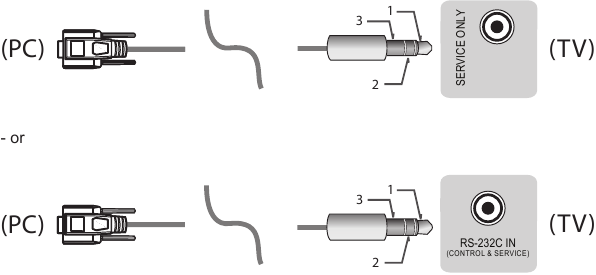

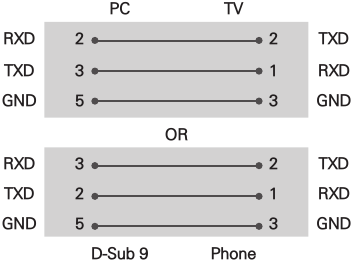

EXTERNE BEDIENINGSAPPARAATCONFIGURATIE

SLEUTELCODES

• Deze functie is niet beschikbaar voor alle modellen.

Code (Hexa)	Functie	Opmerking
00	CH +, PR +	R/C-knop
01	CH -, PR -	R/C-knop
02	Volume +	R/C-knop
03	Volume -	R/C-knop
06	> (Pijltoets/Rechterpijl)	R/C-knop
07	< (Pijltoets/Linkerpijl)	R/C-knop
08	Power	R/C-knop
09	Mute	R/C-knop
0B	Input	R/C-knop
0E	SLEEP	R/C-knop
0F	TV, TV/RAD	R/C-knop
10 - 19	* Cijfertoets 0 - 9	R/C-knop
1A	Q.View/Flashback	R/C-knop
1E	FAV (Favoriete zender)	R/C-knop
20	Text (Teletekst)	R/C-knop
21	T. Opt (Teletekstoptie)	R/C-knop
28	Return (TERUG)	R/C-knop
30	AV (Audio/Video)-modus	R/C-knop
39	Ondertiteling/Subtitle	R/C-knop
40	Λ (Pijltoets/Cursor omhoog)	R/C-knop
41	V (Pijltoets/Cursor omlaag)	R/C-knop
42	My Apps	R/C-knop
43	Menu/Settings	R/C-knop
44	OK/Enter	R/C-knop
45	Q.Menu	R/C-knop
4C	List, - (alleen ATSC)	R/C-knop
4D	PICTURE	R/C-knop
52	SOUND	R/C-knop
53	List	R/C-knop
5B	Exit	R/C-knop
60	PIP(AD)	R/C-knop
61	Blue	R/C-knop
63	Yellow	R/C-knop
71	Green	R/C-knop
72	Red	R/C-knop
79	Ratio/Aspect Ratio	R/C-knop
91	AD (Audiodescriptie)	R/C-knop
9E	LIVE MENU	R/C-knop
7A	User Guide	R/C-knop
7C	Smart/Home	R/C-knop
7E	SIMPLINK	R/C-knop
8E	►► (Vooruit)	R/C-knop
8F	◄◄ (Terugspoelen)	R/C-knop
AA	Info	R/C-knop
AB	Program Guide	R/C-knop
B0	► (Afspelen)	R/C-knop
B1	(Stop/Bestandenlijst)	R/C-knop
B5	RECENT	R/C-knop
BA	(Bevriezen/Langzaam afspelen/Pauze)	R/C-knop
BB	Soccer	R/C-knop
BD	(REC)	R/C-knop
DC	3D	R/C-knop
99	AutoConfig	R/C-knop
9F	App/*	R/C-knop
9B	TV/PC	R/C-knop

* Sleutelcode 4C (0x4C) is beschikbaar op ATSC/ISDB-modellen die gebruikmaken van hoofd-/subkanalen.
(Voor modellen in Zuid-Korea, Japan, Noord-Amerika, Latijns-Amerika, behalve Colombia)

EXTERNE BEDIENINGSAPPARAATINSTELLING

• De getoonde afbeelding kan afwijken van uw tv.

Sluit de USB-naar-serieel converter/RS-232C-ingang aan op een extern bedieningsapparaat (zoals een computer of een A/V-bedieningssysteem) om de functies van het product extern te bedienen.
Opmerking: Het type bedieningspoort op de tv kan verschillen tussen modelseries.
* Houd er rekening mee dat niet alle modellen dit type connectiviteit ondersteunen.
* Kabel niet meegeleverd.

USB-naar-serieel converter met USB-kabel

USB-type

• LGTV ondersteunt PL2303-chip gebaseerde (Vendor ID: 0x0557, Product ID: 0x2008) USB-naar-serieel converter die niet door LG is gemaakt of geleverd.
• Deze kan worden gekocht in computerwinkels die accessoires verkopen voor IT-ondersteuningsprofessionals.

RS-232C met RS232C-kabel

DE9 (D-Sub 9-pins) Type

• U moet de RS-232C-kabel (DE9, D-Sub 9-pins female-to-female type) aanschaffen die vereist is voor de verbinding tussen de pc en de tv, en die is gespecificeerd in de handleiding.

  De aansluitinterface kan afwijken van uw tv.

Type telefoonstekker

• U moet de telefoonstekker-naar-RS-232-kabel aanschaffen die vereist is voor de verbinding tussen de pc en de tv, en die is gespecificeerd in de handleiding.

* Voor andere modellen, sluit aan op de USB-poort.
* De aansluitinterface kan afwijken van uw tv.

Klantcomputer

RS-232C-configuraties
3-draads configuraties (niet standaard)

Set-ID
Zie "Real Data Mapping" voor het set-ID-nummer.

1. Druk op SETTINGS om de hoofdmenu's te openen.
2. Druk op de navigatieknoppen om naar (*Algemeen → Over deze tv of OPTIE) te scrollen en druk op OK.
3. Druk op de navigatieknoppen om naar SET ID te scrollen en druk op OK.
4. Scroll naar links of rechts om een set-ID-nummer te selecteren en selecteer CLOSE. Het aanpassingsbereik is 1-99.
5. Als u klaar bent, drukt u op EXIT.
   * (Afhankelijk van model)

Communicatieparameters

• Baudrate: 9600 bps (UART)
• Gegevenslengte: 8 bits
• Pariteit: Geen
• Stopbit: 1 bit
• Communicatiecode: ASCII-code
• Gebruik een gekruiste (omgekeerde) kabel.

Opdrachtreferentielijst

(Afhankelijk van model)

	COMMAND1	COMMAND2	DATA (Hexadecimaal)
Stroom*	k	a	00 tot 01
Beeldverhouding	k	c
Scherm dempen	k	d
Volume dempen	k	e	00 tot 01
Volumeregeling	k	f	00 tot 64
Contrast	k	g	00 tot 64
Helderheid	k	h	00 tot 64
Kleur	k	i	00 tot 64
Tint	k	j	00 tot 64
Scherpte	k	k	00 tot 32
OSD selecteren	k	l	00 tot 01
Vergrendelingsmodus afstandsbediening	k	m	00 tot 01
Hoge tonen	k	r	00 tot 64
Lage tonen	k	s	00 tot 64
Balans	k	t	00 tot 64
Kleurtemperatuur	x	u	00 tot 64
ISM-methode (alleen Plasma-tv)	j	p
Equalizer	j	v
Energiebesparing	j	q	00 tot 05
Afstemopdracht	m	a
Kanaal (programma) toevoegen/verwijderen (overslaan)	m	b	00 tot 01
Toets	m	c	Toetscodes
Achtergrondverlichting regelen, paneelverlichting regelen	m	g	00 tot 64
Ingang selecteren (hoofd)	x	b
3D (alleen 3D-modellen)	x	t
Uitgebreide 3D (alleen 3D-modellen)	x	v
Automatisch configureren	j	u

* Opmerking:
Tijdens het afspelen of opnemen van media worden alle opdrachten behalve Stroom (ka) en Toets (mc) niet uitgevoerd en behandeld als NG.
Met een RS232C-kabel kan de tv de "ka-opdracht" communiceren in de aan- of uit-status, maar met een USB-naar-serieel converterkabel werkt de opdracht alleen als de tv is ingeschakeld.

Transmissie-/ontvangstprotocol

Transmissie
[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1]	Eerste commando om de tv te bedienen. (j, k, m of x)
[Command 2]	Tweede commando om de tv te bedienen.
[Set ID]	U kunt de [Set ID] aanpassen om het gewenste monitor-ID-nummer te kiezen in het optiemenu. Het aanpassingsbereik in de tv is 1 tot 99. Als de [Set ID]-waarde is geselecteerd op '0', kan elke aangesloten set worden bediend. * [Set ID] wordt aangegeven als decimaal (1 tot 99) in het menu en als hexadecimaal (0x00 tot 0x63) in het transmissie-/ontvangstprotocol.
[DATA]	Om commando-data te verzenden (hexadecimaal). Zend 'FF'-data om de status van het commando te lezen.
[Cr]	Carriage Return - ASCII-code '0x0D'
[ ]	Spatie – ASCII-code '0x20'

OK-bevestiging
[Command2][ ][Set ID][ ][OK][Data][x]
* De set verzendt ACK (bevestiging) op basis van deze indeling bij het ontvangen van normale data. Op dit moment, als de data de dataleesmodus is, geeft dit de huidige statusdata aan. Als de data de dataschrijfmodus is, retourneert dit de data van de pc-computer.

Foutbevestiging
[Command2][ ][Set ID][ ][NG][Data][x]
* De set verzendt ACK (bevestiging) op basis van deze indeling bij het ontvangen van abnormale data van niet-levensvatbare functies of communicatiefouten.
Data 00: Ongeldige code

Real data mapping (Hexadecimaal b Decimaal)

* Wanneer u de [data] in hexadecimale vorm invoert, raadpleeg dan de volgende conversietabel.
* Het Commando Channel Tune (ma) gebruikt een hexadecimale waarde van twee bytes ([data]) om het kanaalnummer te selecteren.

* Commando's kunnen verschillend werken, afhankelijk van het model en het signaal.

1. Power (Commando: k a)
   • Om de power *aan of uit van de set te bedienen.
     Transmissie[k][a][ ][Set ID][ ][Data][Cr]

Data
00: Power Off (Uitzetten)
01: *Power On (Aanzetten)
Ack [a][ ][Set ID][ ][OK/NG][Data][x]

• Om aan te tonen dat de tv aan of *uit staat.
  Transmissie [k][a][ ][Set ID][ ][FF][Cr]
  Ack [a][ ][Set ID][ ][OK][Data][x]

* Evenzo, als andere functies 'FF'-data verzenden op basis van deze indeling, presenteert Acknowledgement-feedback de status van elke functie.

2. Aspect Ratio (Commando: k c)
   (Hoofdbeeldformaat)
   • Om de schermindeling aan te passen. (Hoofdbeeldformaat) U kunt de schermindeling ook aanpassen met Aspect Ratio in het Q.MENU. of PICTURE menu.
     Transmissie [k][c][ ][Set ID][ ][Data][Cr]

Data
01: Normaal scherm
(4:3)
02: Breedbeeld
(16:9)
04: Zoom
05: Zoom 2
(Latijns-Amerika, behalve Colombia, alleen)
06: Instellen per programma/origineel
07: 14:9
(Europa, Colombia, Midden-Oosten, Azië behalve Zuid-Korea en Japan)
09: * Just Scan
0B: Full Wide
(Europa, Colombia, Midden-Oosten, Azië behalve Zuid-Korea en Japan)
10 tot 1F: Cinema Zoom 1 tot 16
0c: 21:9 (Afhankelijk van het model)
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
* Met de pc-ingang selecteert u de schermaspectverhouding 16:9 of 4:3.
* In de DTV/HDMI/Component-modus (high-definition) is Just Scan beschikbaar.
* De Full Wide-modus kan afhankelijk van het model anders werken en wordt volledig ondersteund voor DTV en gedeeltelijk voor ATV en AV.

3. Screen Mute (Commando: k d)
   • Om scherm dempen aan/uit te selecteren.
     Transmissie [k][d][ ][Set ID][ ][Data][Cr]

Data
00: Scherm dempen uit (beeld aan) Video dempen uit
01: Scherm dempen aan (beeld uit)
10: Video dempen aan
Ack [d][ ][Set ID][ ][OK/NG][Data][x]
* In het geval van alleen video dempen aan, toont de tv On Screen Display (OSD). Maar in het geval van scherm dempen aan, toont de tv geen OSD.

4. Volume Mute (Commando: k e)
   • Om volume dempen aan/uit te bedienen.
     U kunt ook dempen aanpassen met de knop MUTE op de afstandsbediening.
     Transmissie [k][e][ ][Set ID][ ][Data][Cr]

Data
00: Volume dempen aan (volume uit)
01: Volume dempen uit (volume aan)
Ack [e][ ][Set ID][ ][OK/NG][Data][x]

5. Volume Control (Commando: k f)
   • Om het volume aan te passen.
     U kunt het volume ook aanpassen met de volumeknoppen op de afstandsbediening.
     Transmissie [k][f][ ][Set ID][ ][Data][Cr]

Data
Min: 00 tot Max: 64
Ack [f][ ][Set ID][ ][OK/NG][Data][x]

6. Contrast (Commando: k g)
   • Om het schermcontrast aan te passen.
     U kunt het contrast ook aanpassen in het PICTURE menu.
     Transmissie [k][g][ ][Set ID][ ][Data][Cr]

Data
Min: 00 tot Max: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]

7. Brightness (Commando: k h)
   • Om de schermhelderheid aan te passen.
     U kunt de helderheid ook aanpassen in het PICTURE menu.
     Transmissie [k][h][ ][Set ID][ ][Data][Cr]

Data
Min: 00 tot Max: 64
Ack [h][ ][Set ID][ ][OK/NG][Data][x]

8. Color/Colour (Commando: k i)
   • Om de schermkleur aan te passen.
     U kunt de kleur ook aanpassen in het PICTURE menu.
     Transmissie [k][i][ ][Set ID][ ][Data][Cr]

Data
Min: 00 tot Max: 64
Ack [i][ ][Set ID][ ][OK/NG][Data][x]

9. Tint (Commando: k j)
   • Om de schermtint aan te passen.
     U kunt de tint ook aanpassen in het PICTURE menu.
     Transmissie [k][j][ ][Set ID][ ][Data][Cr]

Data
Rood: 00 tot Groen: 64
Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Sharpness (Commando: k k)
    • Om de scherpte van het scherm aan te passen.
      U kunt de scherpte ook aanpassen in het PICTURE menu.
      Transmissie [k][k][ ][Set ID][ ][Data][Cr]

Data
Min: 00 tot Max: 32
Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Commando: k l)
    • Om OSD (On Screen Display) aan/uit te selecteren bij het bedienen op afstand.
      Transmissie [k][l][ ][Set ID][ ][Data][Cr]

Data
00: OSD uit
01: OSD aan
Ack [l][ ][Set ID][ ][OK/NG][Data][x]

12. Remote control lock mode (Commando: k m)
    • Om de bedieningselementen op het voorpaneel op de monitor en de afstandsbediening te vergrendelen.
      Transmissie [k][m][ ][Set ID][ ][Data][Cr]

Data
00: Vergrendeling uit
01: Vergrendeling aan
Ack [m][ ][Set ID][ ][OK/NG][Data][x]
* Als u de afstandsbediening niet gebruikt, gebruik dan deze modus. Wanneer de hoofdstroom uit en aan is (stekker eruit en erin, na 20 - 30 seconden), wordt de externe bedieningsvergrendeling vrijgegeven.
* In de stand-by modus (DC uit door uitschakeltimer of 'ka', 'mc' commando), en als de toetsvergrendeling aan is, wordt de tv niet ingeschakeld door de power aan toets van IR & Local Key.

13. Treble (Commando: k r)
    • Om treble aan te passen.
      U kunt ook aanpassen in het AUDIO menu.
      Transmissie [k][r][ ][Set ID][ ][Data][Cr]

Data
Min: 00 tot Max: 64
Ack [r][ ][Set ID][ ][OK/NG][Data][x]
* (Afhankelijk van het model)

14. Bass (Commando: k s)
    • Om bass aan te passen. U kunt ook aanpassen in het AUDIO menu.
      Transmissie [k][s][ ][Set ID][ ][Data][Cr]

Data
Min: 00 tot Max: 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
* (Afhankelijk van het model)

15. Balance (Commando: k t)
    • Om de balans aan te passen.
      U kunt de balans ook aanpassen in het AUDIO menu.
      Transmissie [k][t][ ][Set ID][ ][Data][Cr]

Data
Min: 00 tot Max: 64
Ack [t][ ][Set ID][ ][OK/NG][Data][x]

16. Color(Colour) Temperature (Commando: x u)
    • Om de kleurtemperatuur aan te passen. U kunt de Color(Colour) Temperature ook aanpassen in het PICTURE menu.
      Transmissie [x][u][ ][Set ID][ ][Data][Cr]

Data
Min: 00 tot Max: 64
Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Commando: j p) (Alleen Plasma-tv)
    • Om de ISM-methode te bedienen. U kunt de ISM Method ook aanpassen in het OPTIE menu.
      Transmissie [j][p][ ][Set ID][ ][Data][Cr]

Data Min:
02: Orbiter
08: Normaal
20: Color(Colour) Wash
Ack [p][ ][Set ID][ ][OK/NG][Data][x]

18. Equalizer (Commando: j v)
    • Pas de EQ van de set aan.
      Transmissie [j][v][ ][Set ID][ ][Data][Cr]


      7	6	5	Frequentie	4	3	2	1	0	Stap
      0	0	0	1e Band	0	0	0	0	0	0 (decimaal)
      0	0	1	2e Band	0	0	0	0	1	1 (decimaal)
      0	1	0	3e Band	...	...	...	...	...	...
      0	1	1	4e Band	1	0	0	1	1	19 (decimaal)
      1	0	0	5e Band	1	0	1	0	1	20 (decimaal)

      Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]
      * Het is afhankelijk van het model en kan worden aangepast als de geluidsmodus EQ-instelbaar is.

19. Energy Saving (Commando: j q)
    • Om het energieverbruik van de tv te verminderen. U kunt Energy Saving ook aanpassen in het PICTURE menu.
      Transmissie [j][q][ ][Set ID][ ][Data][Cr]

Data
00: Uit
01: Minimum
02: Medium
03: Maximum
04: Auto (Voor LCD-tv/LED-tv)/Intelligente sensor (Voor PDP-tv)
05: Scherm uit
* (Afhankelijk van het model)
Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Commando: m a)
    * Dit commando kan afhankelijk van het model en het signaal anders werken.
    • Voor Europa, Midden-Oosten, Colombia, Azië behalve Zuid-Korea en Japan-model
    • Selecteer het kanaal naar het volgende fysieke nummer.
      Transmissie [m][a][ ][Set ID][ ][Data 00][ ]
      [Data 01][ ][Data 02][Cr]

* Analoge antenne/kabel
[Data 00][Data 01] Kanaaldata
Data 00: High byte kanaaldata
Data 01: Low byte kanaaldata

• 00 00 ~ 00 C7 (Decimaal: 0 ~ 199)

Data 02: Ingangsbron (Analoog)

• 00: Antenne-tv (ATV)
• 80: Kabel-tv (CATV)

* Digitale antenne/kabel/satelliet
[Data 00][Data 01]: Kanaaldata
Data 00: High Channel data
Data 01: Low Channel data

• 00 00 ~ 27 0F (Decimaal: 0 ~ 9999)

Data 02: Ingangsbron (Digitaal)

• 10: Antenne TV (DTV)
• 20: Antenne Radio (Radio)
• 40: Satelliet TV (SDTV)
• 50: Satelliet Radio (S-Radio)
• 90: Kabel TV (CADTV)
• a0: Kabel Radio (CA-Radio)

* Voorbeelden van afstemmingsopdrachten:

1. Afstemmen op de analoge antenne (PAL) kanaal 10.
   Set ID = Alles = 00
   Data 00 & 01 = Kanaaldata is 10 = 00 0a
   Data 02 = Analoge antenne TV = 00
   Resultaat = ma 00 00 0a 00
2. Afstemmen op de digitale antenne (DVB-T) kanaal 01.
   Set ID = Alles = 00
   Data 00 & 01 = Kanaaldata is 1 = 00 01
   Data 02 = Digitale antenne TV = 10
   Resultaat = ma 00 00 01 10
3. Afstemmen op de satelliet (DVB-S) kanaal 1000.
   Set ID = Alles = 00
   Data 00 & 01 = Kanaaldata is 1000 = 03 E8
   Data 02 = Digitale satelliet TV = 40
   Resultaat = ma 00 03 E8 40
   Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
   [Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• Voor Zuid-Korea, Noord-/Latijns-Amerika behalve Colombia Model
• Om het kanaal af te stemmen op het volgende fysieke/hoofd/nevennummer.
  Transmissie [m][a][ ][0][ ][Data00][ ][Data01]
  [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Digitale kanalen hebben een fysiek, hoofd- en nevenkanaalnummer. Het fysieke nummer is het daadwerkelijke digitale kanaalnummer, het hoofdnummer is het nummer waaraan het kanaal moet worden toegewezen en het nevennummer is het subkanaal. Aangezien de ATSC-tuner het kanaal automatisch toewijst vanaf het hoofd-/nevennummer, is het fysieke nummer niet vereist bij het verzenden van een opdracht in Digitaal.

* Analoge antenne/kabel
Data 00: Fysiek kanaalnummer

• Antenne (ATV): 02~45 (Decimaal: 2 ~ 69)
• Kabel (CATV): 01, 0E~7D (Decimaal: 1, 14~125)

[Data 01 ~ 04]: Hoofd-/nevenkanaalnummer
Data 01 & 02: xx (Maakt niet uit)
Data 03 & 04: xx (Maakt niet uit)
Data 05: Ingangsbron (Analoog)

• 00: Antenne TV (ATV)
• 01: Kabel TV (CATV)

* Digitale antenne/kabel
Data 00: xx (Maakt niet uit)
[Data 01][Data 02]: Hoofdkanaalnummer
Data 01: Hoge byte kanaaldata
Data 02: Lage byte kanaaldata

• 00 01 ~ 27 0F (Decimaal: 1 ~ 9999)

[Data 03][Data 04]: Nevenkanaalnummer
Data 03: Hoge byte kanaaldata
Data 04: Lage byte kanaaldata
Data 05: Ingangsbron (Digitaal)

• 02: Antenne TV (DTV) – Gebruik fysiek kanaal nummer
• 06: Kabel TV (CADTV) – Gebruik fysiek kanaal nummer
• 22: Antenne TV (DTV) – Gebruik geen fysiek kanaalnummer
• 26: Kabel TV (CADTV) - Gebruik geen fysiek kanaalnummer
• 46: Kabel TV (CADTV) – Gebruik alleen fysiek/hoofd kanaalnummer (kanaal uit één deel)
• 66: Kabel TV (CADTV) – Gebruik alleen hoofd kanaalnummer (kanaal uit één deel)
• 0b: Kabel DTV Plus – Gebruik fysiek kanaalnummer
• 2b: Kabel DTV Plus – Gebruik geen fysiek kanaalnummer
• 4b: Kabel DTV Plus – Gebruik alleen fysiek/hoofd kanaalnummer (kanaal uit één deel)
• 6b: Kabel DTV Plus – Gebruik alleen hoofd kanaalnummer (kanaal uit één deel)

Er zijn twee bytes beschikbaar voor elke hoofd- en nevenkanaaldata, maar meestal wordt alleen de lage byte gebruikt (hoge byte is 0).

* Voorbeelden van afstemmingsopdrachten:

1. Afstemmen op de analoge kabel (NTSC) kanaal 35.
   Set ID = Alles = 00
   Data 00 = Kanaaldata is 35 = 23
   Data 01 & 02 = Geen hoofd = 00 00
   Data 03 & 04 = Geen neven = 00 00
   Data 05 = Analoge kabel TV = 01
   Totaal = ma 00 23 00 00 00 00 01
2. Afstemmen op de digitale antenne (ATSC) kanaal 30-3.
   Set ID = Alles = 00
   Data 00 = Fysiek niet bekend = 00
   Data 01 & 02 = Hoofd is 30 = 00 1E
   Data 03 & 04 = Neven is 3 = 00 03
   Data 05 = Digitale antenne TV = 22
   Totaal = ma 00 00 00 1E 00 03 22
   Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
   [Data 02][Data 03][Data 04][Data 05]
   [x][a][ ][Set ID][ ][NG][Data 00][x]

• Voor Japan Model
• Om het kanaal af te stemmen op het volgende fysieke/hoofd/nevennummer.
  Transmissie [m][a][ ][0][ ][Data00][ ][Data01]
  [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Digitale antenne/satelliet
Data 00: xx (Maakt niet uit)
[Data 01][Data 02]: Hoofdkanaalnummer
Data 01: Hoge byte kanaaldata
Data 02: Lage byte kanaaldata

• 00 01 ~ 27 0F (Decimaal: 1 ~ 9999)

[Data 03][Data 04]: Neven-/vertakkingskanaalnummer (maakt niet uit in satelliet)
Data 03: Hoge byte kanaaldata
Data 04: Lage byte kanaaldata
Data 05: Ingangsbron (Digitaal/Satelliet voor Japan)

• 02: Antenne TV (DTV)
• 42: Antenne TV (DTV) – Gebruik alleen fysiek/hoofd kanaalnummer (kanaal uit één deel)
• 62: Antenne TV (DTV) – Gebruik alleen hoofd kanaalnummer (kanaal uit één deel)
• 07: BS (Broadcasting Satellite)
• 08: CS1 (Communication Satellite 1)
• 09: CS2 (Communication Satellite 2)

* Voorbeelden van afstemmingsopdrachten:

1. Afstemmen op de digitale antenne (ISDB-T) kanaal 17-1.
   Set ID = Alles = 00
   Data 00 = Fysiek niet bekend = 00
   Data 01 & 02 = Hoofd is 17 = 00 11
   Data 03 & 04 = Neven/vertakking is 1 = 00 01
   Data 05 = Digitale antenne TV = 02
   Totaal = ma 00 00 00 11 00 01 02
2. Afstemmen op de BS (ISDB-BS) kanaal 30.
   Set ID = Alles = 00
   Data 00 = Fysiek niet bekend = 00
   Data 01 & 02 = Hoofd is 30 = 00 1E
   Data 03 & 04 = Maakt niet uit = 00 00
   Data 05 = Digitale BS TV = 07
   Totaal = ma 00 00 00 1E 00 00 07

* Deze functie varieert afhankelijk van het model.
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]

21. Kanaal(programma) toevoegen/verwijderen(overslaan)
    (Opdracht: m b)
    • Huidig kanaal(programma) overslaan voor de volgende keer.
      Transmissie [m][b][ ][Set ID][ ][Data][Cr]

Data
00: Verwijderen(ATSC,ISDB)/Overslaan(DVB)
01: Toevoegen
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Stel de opgeslagen kanaalstatus in op verwijderen(ATSC, ISDB)/overslaan(DVB) of toevoegen.

21. Toets (Opdracht: m c)
    • Om de IR-afstandsbedieningstoetscode te verzenden.
      Transmissie [m][c][ ][Set ID][ ][Data][Cr]

Data Toetscode
Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Achtergrondverlichting regelen (Opdracht: m g)
    • Voor LCD-TV/LED-TV
    • Om de achtergrondverlichting te regelen.
      Transmissie [m][g][ ][Set ID][ ][Data][Cr]

Data Min: 00 tot Max: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
Paneellicht regelen (Opdracht: m g)

• Voor Plasma-TV
• Om het paneellicht te regelen.
  Transmissie [m][g][ ][Set ID][ ][Data][Cr]

Data Min: 00 tot Max: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]

24. Ingangsselectie (Opdracht: x b)
    (Hoofdafbeeldingingang)
    • Om de ingangsbron voor de hoofdafbeelding te selecteren.
      Transmissie [x][b][ ][Set ID][ ][Data][Cr]

Data
00: DTV
01: CADTV
02: Satelliet DTV
10: ATV ISDB-BS (Japan)
03: ISDB-CS1 (Japan)
04: ISDB-CS2 (Japan)
11: CATV
20: AV of AV1
21: AV2
40: Component1
41: Component2
60: RGB
90: HDMI1
91: HDMI2
92: HDMI3
93: HDMI4
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Deze functie is afhankelijk van het model en het signaal.

25. 3D(Opdracht: x t) (alleen 3D-modellen)
    (Afhankelijk van model)
    • Om de 3D-modus voor de TV te wijzigen.
      Transmissie [x][t][ ][Set ID][ ][Data 00][ ][Data 01]
      [ ][Data 02][ ][Data 03][Cr]

* (Afhankelijk van model)
Datastructuur
[Data 00]
00: 3D aan
01: 3D uit
02: 3D naar 2D
03: 2D naar 3D
[Data 01]
00: Boven en onder
01: Naast elkaar
02: Check Board
03: Frame Sequential
04: Column interleaving
05: Row interleaving
[Data 02]
00: Rechts naar links
01: Links naar rechts
[Data 03]
3D-effect (3D-diepte): Min: 00 - Max: 14
(*verzenden via hexadecimale code)
* [Data 02], [Data 03]-functies zijn afhankelijk van het model en het signaal.
* Als [Data 00] 00 (3D aan) is, heeft [Data 03] geen betekenis.
* Als [Data 00] 01 (3D uit) of 02 (3D naar 2D) is, hebben [Data 01], [Data 02] en [Data 03] geen betekenis.
* Als [Data 00] 03 (2D naar 3D) is, hebben [Data 01] en [Data 02] geen betekenis.
* Als [Data 00] 00 (3D aan) of 03 (2D naar 3D) is, werkt [Data 03] alleen als de 3D-modus (Genre) handmatig is.
* Alle 3D-patroonopties ([Data 01]) zijn mogelijk niet beschikbaar volgens het uitzend-/videosignaal.

X : maakt niet uit
Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]
[Data03][x]
[t][ ][Set ID][ ][NG][Data00][x]

26. Uitgebreide 3D(Opdracht: x v) (alleen 3D-modellen) (Afhankelijk van model)
    • Om de 3D-optie voor de TV te wijzigen.
      Transmissie [x][v][ ][Set ID][ ][Data 00][ ]
      [Data 01][Cr]

[Data 00] 3D-optie
00: 3D-beeldcorrectie
01: 3D-diepte (3D-modus is alleen handmatig)
02: 3D-gezichtspunt
06: 3D-kleurcorrectie
07: 3D-geluidszoom
08: Normale beeldweergave
09: 3D-modus (genre)
[Data 01] Het heeft een eigen bereik voor elke 3D-optie, bepaald door [Data 00].

1. Wanneer [Data 00] 00 is
   00: Van rechts naar links
   01: Van links naar rechts
2. Wanneer [Data 00] 01, 02 is
   Data
   Min: 0 - Max: 14 (*verzenden met hexadecimale code)
   Datawaarde bereik (0 - 20) converteert automatisch het gezichtspuntbereik (-10 - +10) (afhankelijk van het model)
   * Deze optie werkt alleen wanneer de 3D-modus (genre) handmatig is.
3. Wanneer [Data 00] 06, 07 is
   00: Uit
   01: Aan
4. Wanneer [Data 00] 08 is
   00: Terugkeren naar 3D-video vanaf 3D-naar-2D geconverteerde 2D-video
   01: 3D-video wijzigen in 2D-video, behalve 2D-naar-3D-video
   * Als niet aan de conversievoorwaarde wordt voldaan, wordt de opdracht als NG behandeld.
5. Wanneer [Data 00] 09 is
   00: Standaard
   01: Sport
   02: Bioscoop
   03: Extreem
   04: Handmatig
   05: Auto
   Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]
   [v][ ][Set ID][ ][NG][Data00][x]

27. Automatisch configureren (commando: j u)
    (Afhankelijk van het model)
    • Om de beeldpositie aan te passen en het schudden van het beeld automatisch te minimaliseren. Het werkt alleen in RGB (PC)-modus.
      Transmissie [j][u][ ][Set ID][ ][Data][Cr]
      Data
      01: Om automatisch configureren in te stellen
      Ack [u][ ][Set ID][ ][OK/NG][Data][x]

Eenvoudige installatiegids

Lees deze handleiding aandachtig door voordat u uw apparaat gebruikt en bewaar hem voor toekomstig gebruik.

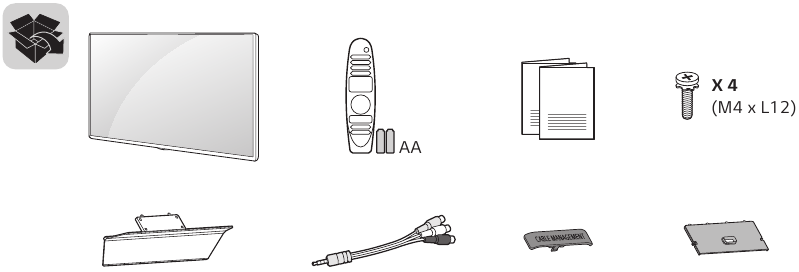

Wat zit er in de doos

Lees Veiligheid & Referentie.

Montage

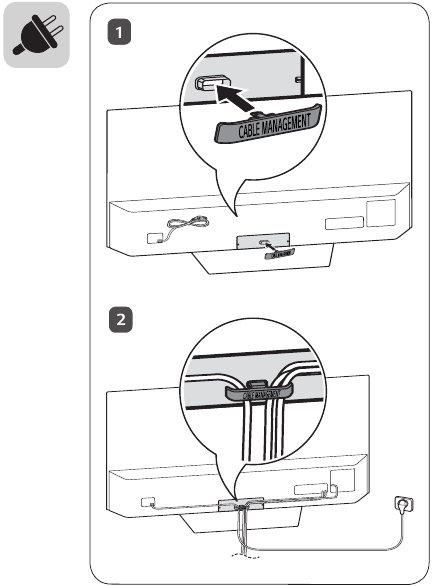

Eenvoudige tv-verbindingsgids

(Animatie)

www.lg.com/us/support

Afmetingen

: mm (inches)
: kg (lbs)

MODELLEN															Huidige waarde/energieverbruik
OLED55C7P-U	1,230 (48.4)	1 230 (48,4)	750 (29.5)	750 (29,5)	217 (8.5)	217 (8,5)	710 (27.9)	710 (27,9)	46.6 (1.8)	46,6 (1,8)	19.2 (42.3)	19,2 (42,3)	17.3 (38,1)	17,3 (38.1)	3.7 A/370 W	3,7 A/370 W
OLED65C7P-U	1,453 (57.2)	1 453 (57,2)	873 (34.3)	873 (34,3)	217 (8.5)	217 (8,5)	833 (32.7)	833 (32,7)	46.6 (1.8)	46,6 (1,8)	24.7 (54.4)	24,7 (54,4)	22.8 (50,2)	22,8 (50.2)	5.0 A/500 W	5,0 A/500 W
Stroomvereiste									AC 120 V ~ 50/60 Hz

Belangrijke veiligheidsinstructies

Lees deze instructies. Bewaar deze instructies. Neem alle waarschuwingen in acht. Volg alle instructies op.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. RAADPLEEG GEKWALIFICEERD ONDERHOUDSBEVOEGD PERSONEEL.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

OM HET RISICO OP BRAND EN ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT PRODUCT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

• Gebruik dit apparaat niet in de buurt van water.
• Reinig alleen met een droge doek.
• Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
• Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
• Omzeil niet het veiligheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
• Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
• Gebruik alleen hulpstukken/accessoires die zijn gespecificeerd door de fabrikant.
• Gebruik alleen met de wagen, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant, of die samen met het apparaat wordt verkocht. Wanneer een wagen wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie wagen/apparaat om letsel door omvallen te voorkomen.

• Koppel dit apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
• Oefen geen sterke druk uit op het paneel met een hand of een scherp voorwerp, zoals een nagel, potlood of pen, en maak er geen krassen op.
• Steek geen metalen voorwerpen of andere geleidende materialen in het netsnoer. Raak het uiteinde van het netsnoer niet aan terwijl het is aangesloten.
• Houd het vochtabsorberende verpakkingsmateriaal of de plastic verpakking buiten het bereik van kinderen. Vochtabsorberend materiaal is schadelijk bij inslikken. Indien ingeslikt, braken opwekken en naar het dichtstbijzijnde ziekenhuis gaan. Bovendien kan plastic verpakking verstikking veroorzaken. Houd het buiten het bereik van kinderen.
• Met betrekking tot het netsnoer (kan per land verschillen): Raadpleeg de specificatiepagina van deze gebruikershandleiding om zeker te zijn van de huidige vereisten. Sluit niet te veel apparaten aan op hetzelfde stopcontact, omdat dit kan leiden tot brand of elektrische schokken. Overbelast stopcontacten niet. Overbelaste stopcontacten, losse of beschadigde stopcontacten, verlengsnoeren, gerafelde netsnoeren of beschadigde of gebarsten draadisolatie zijn gevaarlijk. Elk van deze omstandigheden kan leiden tot elektrische schokken of brand. Onderzoek regelmatig het snoer van uw apparaat en als het uiterlijk schade of achteruitgang vertoont, trek dan de stekker eruit, stop het gebruik van het apparaat en laat het snoer vervangen door een exact vervangend onderdeel door een erkende serviceverlener. Bescherm het netsnoer tegen fysiek of mechanisch misbruik, zoals draaien, knikken, beknellen, in een deur sluiten of betrappen. Besteed bijzondere aandacht aan stekkers, stopcontacten en het punt waar het snoer het apparaat verlaat. Verplaats de tv niet met het netsnoer aangesloten. Gebruik geen beschadigd of los netsnoer. Zorg ervoor dat u de stekker vastpakt wanneer u het netsnoer loskoppelt. Trek niet aan het netsnoer om de tv los te koppelen.
• Om het risico op brand of elektrische schokken te verminderen, mag u dit product niet blootstellen aan regen, vocht of andere vloeistoffen. Raak de tv niet aan met natte handen. Installeer dit product niet in de buurt van ontvlambare objecten zoals benzine of kaarsen, en stel de tv niet bloot aan directe airconditioning.
• Gebruik geen elektrische apparatuur met hoogspanning in de buurt van de tv (bijv. een insectenverdelger). Dit kan leiden tot een storing in het product.
• Niet blootstellen aan druppels of spatten en plaats geen met vloeistoffen gevulde voorwerpen, zoals vazen, bekers, enz., op of boven het apparaat (bijv. op planken boven het apparaat).
• Aarding (behalve voor apparaten die niet zijn geaard.) Zorg ervoor dat u de aardingsdraad aansluit om mogelijke elektrische schokken te voorkomen (d.w.z. een tv met een geaarde stekker met drie pennen moet worden aangesloten op een geaard stopcontact met drie pennen). Als aardingsmethoden niet mogelijk zijn, laat dan een gekwalificeerde elektricien een aparte stroomonderbreker installeren. Probeer het apparaat niet te aarden door het aan te sluiten op telefoonlijnen, bliksemafleiders of gasleidingen.
• Zolang dit apparaat is aangesloten op het stopcontact, is het niet losgekoppeld van de stroombron, zelfs niet als het apparaat is uitgeschakeld.
• Probeer dit product op geen enkele manier te wijzigen zonder schriftelijke toestemming van LG Electronics. Ongeautoriseerde wijzigingen kunnen de bevoegdheid van de gebruiker om dit product te bedienen ongeldig maken.
• Aarding van buitenantenne (kan per land verschillen): Als er een buitenantenne is geïnstalleerd, volg dan de onderstaande voorzorgsmaatregelen. Een buitenantennesysteem mag zich niet in de buurt van bovengrondse elektriciteitsleidingen of andere elektrische licht- of stroomcircuits bevinden, of waar het in contact kan komen met dergelijke elektriciteitsleidingen of circuits, omdat dit de dood of ernstig letsel kan veroorzaken. Zorg ervoor dat het antennesysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische elektriciteit. Sectie 810 van de National Electrical Code (NEC) in de VS biedt informatie over de juiste aarding van de mast en de ondersteunende structuur, aarding van de invoerdraad naar een antenne-ontladingseenheid, de grootte van aardingsgeleiders, de locatie van de antenne-ontladingseenheid, de aansluiting op aardelektroden en de vereisten voor de aardelektrode. Antenne-aarding volgens de National Electrical Code, ANSI/NFPA 70
• Verplaatsen Zorg ervoor dat het product is uitgeschakeld, is losgekoppeld en alle kabels zijn verwijderd. Er kunnen 2 of meer mensen nodig zijn om grotere tv's te dragen. Oefen geen druk uit op het voorpaneel van de tv.
• Ventilatie Installeer uw tv op een plaats waar voldoende ventilatie is. Niet installeren in een afgesloten ruimte, zoals een boekenkast. Bedek het product niet met een doek of andere materialen terwijl het is aangesloten. Niet installeren op overdreven stoffige plaatsen.
• Raak de ventilatieopeningen niet aan. Wanneer u de tv gedurende langere tijd bekijkt, kunnen de ventilatieopeningen heet worden. Dit heeft geen invloed op de prestaties van het product of veroorzaakt geen defecten aan het product.
• Als u rook of andere geuren van de tv ruikt, trek dan de stekker uit het stopcontact en neem contact op met een erkend servicecentrum.
• Als er water of een andere stof in het product (zoals een AC-adapter, netsnoer of tv) komt, koppel dan het netsnoer los en neem onmiddellijk contact op met het servicecentrum. Anders kan dit leiden tot brand of elektrische schokken.
• Installeer dit product niet op een muur als het kan worden blootgesteld aan olie of olienevel. Dit kan het product beschadigen en ervoor zorgen dat het valt.
• Gebruik alleen een geautoriseerde AC-adapter en een netsnoer die zijn goedgekeurd door LG Electronics. Anders kan dit leiden tot brand, elektrische schokken, storingen of productvervorming.
• Demonteer nooit de AC-adapter of het netsnoer. Dit kan leiden tot brand of elektrische schokken.
• Behandel de adapter voorzichtig om te voorkomen dat u hem laat vallen of erop slaat. Een impact kan de adapter beschadigen.
• Houd het product uit de buurt van direct zonlicht.
• Raak dit apparaat of de antenne nooit aan tijdens onweer.
• Wanneer u een tv aan de muur monteert, zorg er dan voor dat u de tv niet installeert door de stroom- en signaalkabels aan de achterkant van de tv te hangen.
• Laat geen stootbelasting toe, laat geen voorwerpen in het product vallen en laat niets op het scherm vallen.
• HET APPARAAT LOSKOPPELEN VAN DE NETSPANNING De stekker is het loskoppelapparaat. In geval van nood moet de stekker gemakkelijk toegankelijk blijven.
• Zorg ervoor dat het netsnoer stevig is aangesloten op de stekker op de tv.
• Batterijen Bewaar de accessoires (batterij, enz.) op een veilige plaats buiten het bereik van kinderen.
• Dit apparaat gebruikt batterijen. In uw gemeenschap zijn er mogelijk voorschriften die vereisen dat u deze batterijen op de juiste manier weggooit vanwege milieuoverwegingen. Neem contact op met uw plaatselijke autoriteiten voor informatie over verwijdering of recycling.
• Gooi batterijen niet in vuur.
• Sluit de batterijen niet kort, demonteer ze niet en laat ze niet oververhit raken.
• Reinigen Trek bij het reinigen de stekker uit het stopcontact en veeg voorzichtig met een zachte doek om krassen te voorkomen. Spuit geen water of andere vloeistoffen rechtstreeks op de tv, omdat er elektrische schokken kunnen optreden. Niet reinigen met chemicaliën zoals alcohol, verdunners of benzeen.

Dit product bevat chemicaliën waarvan bekend is dat ze in de staat Californië kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.
Was uw handen na gebruik.

KINDERVEILIGHEID

DE JUISTE PLAATSING VAN DE TELEVISIE IS VAN BELANG

DE CONSUMENTENELEKTRONICA-INDUSTRIE GEEFT OM

• Fabrikanten, retailers en de rest van de consumentenelektronica-industrie zijn toegewijd aan het veilig en plezierig maken van home entertainment.
• Let er bij het kijken naar uw televisie op dat alle televisies – nieuwe en oude – moeten worden ondersteund op de juiste standaards of moeten worden geïnstalleerd volgens de aanbevelingen van de fabrikant. Televisies die onjuist op dressoirs, boekenkasten, planken, bureaus, luidsprekers, kisten, karren, enz. staan, kunnen omvallen en letsel veroorzaken.

STEM AF OP VEILIGHEID

• Volg ALTIJD de aanbevelingen van de fabrikant voor de veilige installatie van uw televisie.
• Lees ALTIJD alle instructies voor het juiste gebruik van uw televisie en volg deze op.
• Laat kinderen NOOIT op de televisie of het meubilair waarop de televisie staat klimmen of spelen.
• Plaats de televisie NOOIT op meubels die gemakkelijk als opstap kunnen worden gebruikt, zoals een ladekast.
• Installeer de televisie ALTIJD op een plaats waar hij niet kan worden geduwd, omgetrokken of omgestoten.
• Leid ALTIJD snoeren en kabels die op de televisie zijn aangesloten zo dat er niet over kan worden gestruikeld, getrokken of gegrepen.

MONTEER UW TELEVISIE AAN DE MUUR OF HET PLAFOND

• Neem ALTIJD contact op met uw retailer over professionele installatie als u twijfelt over uw vermogen om uw televisie veilig te monteren.
• Gebruik ALTIJD een beugel die is aanbevolen door de televisie fabrikant en een veiligheidscertificering heeft van een onafhankelijk laboratorium (zoals UL, CSA, ETL).
• Volg ALTIJD alle instructies van de televisie- en beugelfabrikant.
• Zorg er ALTIJD voor dat de muur of het plafond waarop u de televisie monteert geschikt is. Sommige beugels zijn niet ontworpen om te worden gemonteerd op muren en plafonds met stalen balken of betonblokken. Neem bij twijfel contact op met een professionele installateur.
• Televisies kunnen zwaar zijn. Er zijn minimaal twee personen nodig voor een wand- of plafondmontage.

EEN OUDERE TELEVISIE VERPLAATSEN NAAR EEN NIEUWE PLAATS IN UW HUIS

• Veel kopers van een nieuwe televisie verplaatsen hun oudere CRT-televisies naar een tweede kamer na de aankoop van een flatscreen-televisie. Er moet extra zorg worden besteed aan de plaatsing van oudere CRT-televisies.
• Plaats uw oudere CRT-televisie ALTIJD op meubels die stevig zijn en geschikt zijn voor de grootte en het gewicht.
• Plaats uw oudere CRT-televisie NOOIT op een dressoir waar kinderen in de verleiding kunnen komen om de laden te gebruiken om te klimmen.
• Zorg er ALTIJD voor dat uw oudere CRT-televisie niet over de rand van uw meubels hangt.

LG Klantenservicecentrum
Voor vragen of opmerkingen, bezoek www.lg.com of bel;
1-800-243-0000 VS, consumentengebruiker
1-888-865-3026 VS, commerciële gebruiker
1-888-542-2623 CANADA

Registreer uw product online!
www.lg.com

Referenties

• LG Electronics & Home Appliances | Shop Now | LG USA
• LG Open Source
• Product Support: Support Home | LG USA Support

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG OLED55B7P, OLED55C7P, OLED55E7P, OLED65B7P, OLED65C7P, OLED65E7P Handleiding

Beschikbare talen
