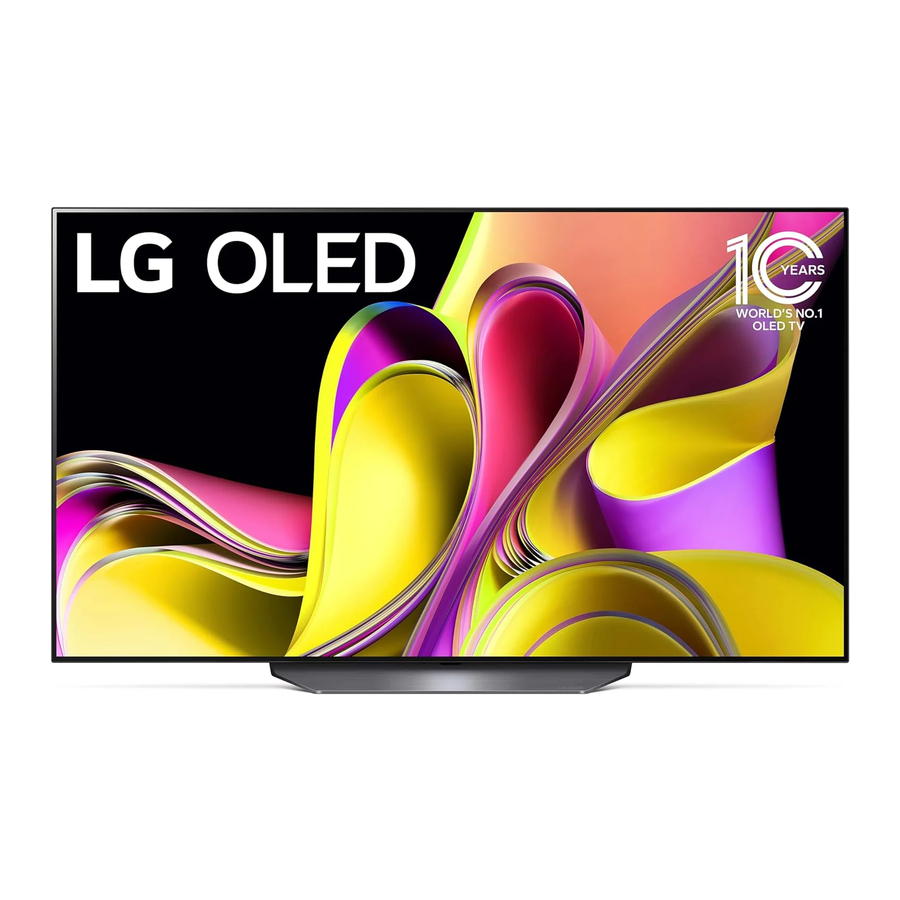

LG OLED B3, OLED48A3PUA, OLED65A3AUA, OLED77A3AUA, OLED55B3AUA, OLED48C3AUA handleiding

Inhoud

1 Voordat u deze handleiding leest
2 Installatie
3 Het apparaat inschakelen
4 Aansluitingen
5 Specificaties
6 Productinformatie
7 Probleemoplossing
8 Voorzorgsmaatregelen voor het beschermen van het OLED-scherm
9 Symbolen
10 SLEUTELCODES
11 EXTERNE APPARAATINSTELLING
12 Belangrijke veiligheidsinstructies
13 Veiligheidsinstructies
14 Referenties
15 Download handleiding
16 In andere talen

LG OLED B3

Voordat u deze handleiding leest

Lees deze handleiding aandachtig door voordat u uw tv gebruikt en bewaar hem voor toekomstig gebruik.
Op de website kunt u de handleiding downloaden, inclusief installatie, gebruik, probleemoplossing, specificaties, licentie enz. en de inhoud ervan bekijken op uw pc of mobiele apparaat.
Gebruikershandleiding: Lees de GEBRUIKERSHANDLEIDING die in het product is ingebouwd voor meer informatie over deze tv. (Afhankelijk van het model)
- De GEBRUIKERSHANDLEIDING openen → [ ] → [Ondersteuning] → [Gebruikershandleiding]

Optionele extra's

Optionele extra's kunnen zonder kennisgeving worden gewijzigd of aangepast voor kwaliteitsverbetering. Neem contact op met uw dealer om deze artikelen te kopen. Deze apparaten werken alleen met bepaalde modellen.
De modelnaam of het ontwerp kan worden gewijzigd als gevolg van de omstandigheden of het beleid van de fabrikant.
Een kabel om antennes en externe apparaten aan te sluiten, moet afzonderlijk worden aangeschaft.

Opmerking

Productspecificaties of de inhoud van deze handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van een upgrade van de productfuncties.
De items die bij uw product worden geleverd, kunnen variëren, afhankelijk van het model.
De getoonde afbeelding kan afwijken van uw tv.

Installatie

Het apparaat optillen en verplaatsen

Lees het volgende om te voorkomen dat de tv bekrast of beschadigd raakt en voor veilig transport, ongeacht het type en de grootte, bij het verplaatsen of optillen van de tv.

Het wordt aanbevolen de tv te verplaatsen in de doos of het verpakkingsmateriaal waarin de tv oorspronkelijk is geleverd.
Koppel het netsnoer en alle kabels los voordat u de tv verplaatst of optilt.
Wanneer u de tv vasthoudt, moet het scherm van u af gericht zijn om schade te voorkomen.
Houd de zijkant en de onderkant van het tv-frame stevig vast. Zorg ervoor dat u het transparante gedeelte, de luidspreker of het luidsprekerrooster niet vasthoudt.
Gebruik minstens twee personen om een grote tv te verplaatsen.
Stel de tv tijdens het transport niet bloot aan schokken of overmatige trillingen.
Houd de tv tijdens het transport rechtop; draai de tv nooit op zijn kant of kantel hem naar links of rechts.
Wees voorzichtig dat u de uitstekende knoppen niet beschadigt bij het hanteren van de tv.

Vermijd te allen tijde aanraking met het scherm, omdat dit kan leiden tot schade aan het scherm.
Plaats het product niet met de voorkant naar beneden op de vloer zonder bescherming. Als u dit niet doet, kan dit leiden tot schade aan het scherm.
Wanneer u de voet op de tv bevestigt, plaatst u het scherm met de voorkant naar beneden op een tafel met kussens of een vlakke ondergrond om het scherm tegen krassen te beschermen.

Op tafel monteren

Til de tv op en kantel hem in de rechtopstaande positie op een tafel.
- Laat minimaal 10 cm (4 inch) ruimte vrij van de muur voor voldoende ventilatie.
Sluit het netsnoer aan op een stopcontact.

Breng geen vreemde stoffen (oliën, smeermiddelen, enz.) aan op de schroefonderdelen bij het monteren van het product. (Dit kan het product beschadigen.)
Gebruik geen niet-goedgekeurde artikelen om de veiligheid en levensduur van het product te garanderen.
Schade of letsel door het gebruik van niet-goedgekeurde artikelen wordt niet gedekt door de garantie.
Als u de tv op een voet installeert, moet u maatregelen nemen om te voorkomen dat het product omvalt. Anders kan het product omvallen, wat letsel kan veroorzaken.
Zorg er bij het monteren van de voet voor dat alle meegeleverde schroeven zijn bevestigd. Als de schroeven niet volledig zijn aangedraaid, kan het product kantelen of omvallen, wat tot schade kan leiden. Het te strak aandraaien van de schroeven kan ertoe leiden dat ze loskomen door slijtage van de schroefverbinding.
Als er een probleem is met de aanpassing van de draaihoek, til het product dan iets op en zet het weer neer. (Afhankelijk van het model)

Het apparaat aan de muur bevestigen

Plaats en draai de oogbouten of tv-beugels en -bouten aan de achterkant van de tv vast.
- Als er bouten in de positie van de oogbouten zijn geplaatst, verwijder dan eerst de bouten.
Monteer de muurbeugels met de bouten aan de muur. Pas de locatie van de muurbeugel en de oogbouten aan de achterkant van de tv aan.
Verbind de oogbouten en muurbeugels stevig met een stevig touw of kabel. Zorg ervoor dat het touw parallel loopt aan het vlakke oppervlak.

Gebruik een platform of kast die sterk en groot genoeg is om de tv veilig te ondersteunen.
Beugels, bouten en touwen zijn optioneel. U kunt extra accessoires verkrijgen bij uw lokale dealer.

Aan de muur monteren

Een optionele muurbeugel kan worden gebruikt met uw LG televisie. Neem contact op met uw plaatselijke dealer voor een muurbeugel die de VESA-standaard ondersteunt die door uw tv-model wordt gebruikt. Bevestig de muurbeugel voorzichtig aan de achterkant van de tv. Installeer de muurbeugel op een stevige muur loodrecht op de vloer. Als u de tv aan andere bouwmaterialen bevestigt, neem dan contact op met gekwalificeerd personeel om de muurbeugel te installeren. Gedetailleerde instructies worden meegeleverd met de muurbeugel. We raden u aan een muurbeugel van het merk LG te gebruiken. De LG muurbeugel is eenvoudig te verstellen of om de kabels aan te sluiten. Wanneer u geen muurbeugel van LG gebruikt, gebruik dan een muurbeugel waarbij het apparaat voldoende aan de muur is bevestigd met voldoende ruimte om verbinding te maken met externe apparaten. Als u een niet-verstelbare steun gebruikt, bevestig dan de steun aan de muur. Sluit eerst de kabels aan op de tv en bevestig vervolgens de tv aan de steun.

Verwijder de voet voordat u de tv op een muurbeugel installeert door de voetbevestiging in omgekeerde volgorde uit te voeren.
Raadpleeg Aparte aankoop voor meer informatie over schroeven en muurbeugels.
Als u van plan bent het product aan een muur te monteren, bevestig dan een VESA-standaard montage-interface (optionele onderdelen) aan de achterkant van het product. Wanneer u de set installeert om de muurbeugel (optionele onderdelen) te gebruiken, bevestig deze dan zorgvuldig zodat deze niet valt.
Zorg er bij het monteren van een tv aan de muur voor dat u de tv niet installeert door de stroom- en signaalkabels aan de achterkant van de tv te hangen.
Installeer dit product niet op een muur als het kan worden blootgesteld aan olie of olienevel. Dit kan het product beschadigen en ervoor zorgen dat het valt.
Gebruik de accessoirekabelhouder bij het ophangen aan de muur. (Alleen OLED48/83C3*)

Antenne/kabel

Sluit een antenne, kabel of kabelbox aan om tv te kijken terwijl u naar het volgende verwijst. De afbeeldingen kunnen afwijken van de werkelijke items en een RF-kabel is optioneel.

Zorg ervoor dat u de koperdraad van de RF-kabel niet buigt.
Voltooi alle verbindingen tussen apparaten en sluit vervolgens het netsnoer aan op het stopcontact om schade aan uw tv te voorkomen.
Gebruik een signaalsplitter om 2 of meer tv's te gebruiken.
DTV Audio Ondersteunde Codec: MPEG, Dolby Digital
Deze tv kan geen Ultra HD-uitzendingen (3840 x 2160 pixels) rechtstreeks ontvangen omdat de gerelateerde normen niet zijn bevestigd (afhankelijk van het land).
Gebruik de AV-afdekking voor esthetische doeleinden. Het aansluiten van te veel kabels kan problemen veroorzaken bij het optillen. Verwijder in dat geval de AV-afdekking voor gebruik.
(Afhankelijk van het model)

Het apparaat inschakelen

U kunt de tv-functies eenvoudig bedienen met behulp van de knop.

<A type>
	Inschakelen (drukken) Uitschakelen¹⁾ (ingedrukt houden) Menubediening (drukken²⁾) Menuselectie (ingedrukt houden³)
¹⁾ Alle actieve apps worden gesloten. ²⁾ U kunt het menu openen en aanpassen door op de knop te drukken wanneer de tv is ingeschakeld. ³⁾ U kunt de functie gebruiken wanneer u de menubediening opent.
<B type>
	Inschakelen (drukken) Uitschakelen¹⁾ (ingedrukt houden)
	Volumeregeling
	Zenderbediening
¹⁾ Alle actieve apps worden gesloten

Opmerking

Wanneer de tv voor het eerst wordt ingeschakeld nadat deze uit de fabriek is verzonden, kan de initialisatie van de tv ongeveer een minuut duren.

Aansluitingen

U kunt verschillende externe apparaten op de tv aansluiten. Raadpleeg de handleiding die bij elk apparaat is geleverd voor meer informatie over het aansluiten van externe apparaten.

HDMI

Bij het aansluiten van de HDMI-kabel moeten het product en de externe apparaten zijn uitgeschakeld en losgekoppeld.
Ondersteunde HDMI-audio-indeling (afhankelijk van het model): True HD (48 kHz),
Dolby Digital / Dolby Digital Plus (32 kHz / 44,1 kHz / 48 kHz),
PCM (32 kHz / 44,1 kHz / 48 kHz / 96 kHz / 192 kHz)
DTS (44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz)
DTS-HD (44,1 kHz / 48 kHz / 88,2 kHz / 96 kHz / 176,4 kHz / 192 kHz)

Opmerking

Als het apparaat dat is aangesloten op de ingangspoort ook HDMI Deep Color ondersteunt, kan uw beeld helderder zijn. Als het apparaat dit echter niet ondersteunt, werkt het mogelijk niet correct. Wijzig in dat geval de [HDMI Deep Color]-instelling van de tv in uit.
→ [ ] → [Algemeen] → [Externe apparaten] → [HDMI-instellingen] → [HDMI Deep Color]
Gebruik een gecertificeerde kabel met het HDMI-logo. Als u geen gecertificeerde HDMI-kabel gebruikt, wordt het scherm mogelijk niet weergegeven of treedt er een verbindingsfout op.
Aanbevolen HDMI-kabeltypes (3 m (9,84 voet) of minder)- Ultra High Speed HDMI-kabel

USB

Sommige USB-hubs werken mogelijk niet. Als een USB-apparaat dat via een USB-hub is aangesloten niet wordt gedetecteerd, sluit u het rechtstreeks aan op de USB-poort op de tv.

Opmerking

Voor een optimale verbinding moeten HDMI-kabels en USB-apparaten randen hebben die minder dan 10 mm (0,39 inch) dik en 18 mm (0,7 inch) breed zijn.
Gebruik een verlengkabel die USB 2.0 ondersteunt als de USB-kabel of USB-flashdrive niet in de USB-poort van uw tv past.

IR-blaster

Bedien de settopbox (kabel/satelliet/IP/OTT), Blu-ray/DVD-speler, soundbar, gameconsoles, enz. met behulp van de IR-blaster. (Afhankelijk van het land) (Afhankelijk van modellen)

Sluit de IR-blaster-kabel aan op de IR-blaster-poort van de tv.
Gebruik universele bedieningsinstellingen om het apparaat te bedienen.
Zet de IR-blaster vast met de meegeleverde 3M-tape.
Om externe apparaten te bedienen via "Room to Room Share" en "Hands-free Voice Control", is een IR-blaster-verbinding vereist.

Externe apparaten

Ondersteunde externe apparaten zijn: Blu-ray-speler, HD-ontvangers, dvd-spelers, videorecorders, audiosystemen, USB-opslagapparaten, pc, gaming-apparaten en andere externe apparaten.

Opmerking

De weergegeven aansluitingen van externe apparaten kunnen enigszins afwijken van de afbeeldingen in een handleiding.
In de pc-modus kan er ruis zijn in verband met de resolutie, het verticale patroon, het contrast of de helderheid. Als er ruis aanwezig is, wijzigt u de pc-uitvoer naar een andere resolutie, wijzigt u de vernieuwingsfrequentie naar een andere frequentie of past u de helderheid en het contrast aan in het menu [Picture] totdat het beeld helder is. Afhankelijk van de grafische kaart is het mogelijk dat sommige resolutie-instellingen niet toestaan dat de afbeelding correct op het scherm wordt gepositioneerd.
Gebruik bij het aansluiten op een bekabeld LAN een CAT 7-kabel met snelle internettransmissie. (Alleen wanneer een LAN-poort is voorzien.)
De tv kan mogelijk werken zonder een settopbox van een multichannel video programming distributor (MVPD).

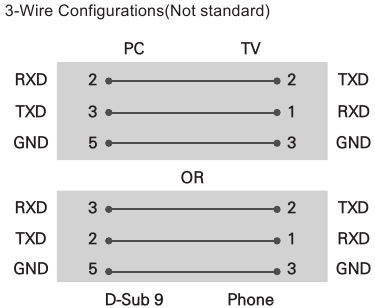

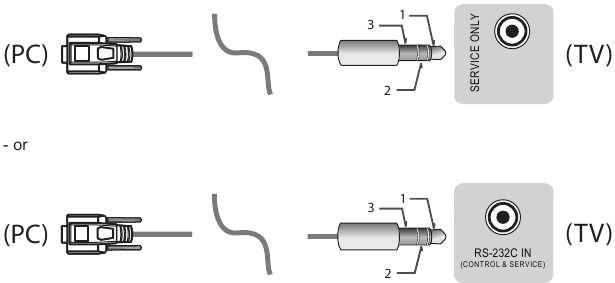

Externe RS-232C-setup

Ga naar www.lg.com voor informatie over de externe RS-232C-setup.

Laat het product niet vallen en zorg ervoor dat het niet omvalt bij het aansluiten van externe apparaten. Anders kan dit leiden tot letsel of schade aan het product.
Zorg er bij het aansluiten van externe apparaten, zoals videogameconsoles, voor dat de aansluitkabels lang genoeg zijn. Anders kan het product omvallen, wat letsel of schade aan het product kan veroorzaken.

Specificaties

Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd vanwege een upgrade van productfuncties.
Het geschatte jaarlijkse energieverbruik dat op het FTC-label staat aangegeven, wordt gemeten in overeenstemming met de testprocedures voor televisietoestellen (alleen VS).
Het werkelijke energieverbruik is afhankelijk van de gebruiksomgeving (de bekeken inhoud, tv-instellingen, enz.).

Raadpleeg het label op het product voor informatie over de stroomvoorziening en het stroomverbruik.
- Het typische stroomverbruik wordt gemeten in overeenstemming met IEC 62087 of de energievoorschriften van elk land.
  * Op sommige modellen bevindt het label zich in de afdekking van de aansluitklem van het externe apparaat.
  * Afhankelijk van het model of land staat het typische stroomverbruik mogelijk niet op het label.

Stroomvereiste	AC 120 V~ 50/60 Hz
(Afhankelijk van het land)
Uitzendspecificaties
Televisiesysteem	ATSC / NTSC-M, 64 & 256 QAM
Kanaaldekking (Band)	VHF 2-13, UHF 14-69, DTV 2-69, CATV 1-135, CADTV 1-135
Externe antenne-impedantie	75 Ω
Omgevingsconditie
Bedrijfstemperatuur	0°C tot 40°C (32°F tot 104°F)	Opslagtemperatuur	-20°C tot 60°C (-4°F tot 140°F)
Bedrijfsvochtigheid	Minder dan 80%	Opslagvochtigheid	Minder dan 85 %
Voorwaarden voor wandmontage
Hellingshoek	0° tot 15°

Productinformatie

(Alleen OLED**A3/B3/C3AUA, OLED48C3AUB)

Specificaties draadloze module (LGSBWAX12)
Draadloos LAN (IEEE 802.11a/b/g/n/ac/ax)
Frequentiebereik	Uitgangsvermogen (max.)
2.400 tot 2.472 MHz	17 dBm
5.150 tot 5.725 MHz	15 dBm
5.725 tot 5.850 MHz	15 dBm
5.945 tot 7.125 MHz	11 dBm
Bluetooth
Frequentiebereik	Uitgangsvermogen (max.)
2.400 tot 2.483,5 MHz	9 dBm

Aangezien bandkanalen per land kunnen verschillen, kan de gebruiker de werkfrequentie niet wijzigen of aanpassen. Dit product is geconfigureerd voor de regionale frequentietabel.
Met het oog op de gebruiker moet dit apparaat worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen het apparaat en het lichaam.

¹⁾ FCC-voorschriften beperken de werking van dit apparaat tot uitsluitend gebruik binnenshuis.
²⁾ Bediening verboden op olieplatforms, auto's, treinen, boten en vliegtuigen, behalve dat de bediening van dit apparaat is toegestaan in grote vliegtuigen die boven 10.000 voet vliegen.

FCC ID: BEJLGSBWAX12 / IC: 2703H-LGSBWAX12

(Behalve OLED**A3/B3/C3AUA, OLED48C3AUB)

Specificaties draadloze module (LGSBWAC95)
Draadloos LAN (IEEE 802.11a/b/g/n/ac)
Frequentiebereik	Uitgangsvermogen (max.)
2.400 tot 2.483,5 MHz	18,5 dBm
5.150 tot 5.725 MHz	18 dBm
5.725 tot 5.850 MHz	18 dBm
Bluetooth
Frequentiebereik	Uitgangsvermogen (max.)
2.400 tot 2.483,5 MHz	9 dBm

Probleemoplossing

Druk in de TV / HDMI-ingang drie keer op de knop op de afstandsbediening om de modelnaam en het serienummer op het scherm weer te geven.

Kan het apparaat niet bedienen met de afstandsbediening	Controleer of er iets, zoals tape, over de ontvanger is geplaatst. Controleer of er een obstakel is tussen het product en de afstandsbediening. Vervang de batterijen door nieuwe.
Geen beeldweergave en geen geluid	Controleer of het product is ingeschakeld. Controleer of het netsnoer is aangesloten op een stopcontact. Controleer of er een probleem is met het stopcontact door andere producten aan te sluiten.
Het apparaat wordt plotseling uitgeschakeld	Controleer de instellingen voor energiebeheer. De stroomtoevoer kan worden onderbroken. Controleer of de functie voor automatisch uitschakelen is geactiveerd op de instellingen gerelateerde tijd. De functie voor automatisch uitschakelen is mogelijk geactiveerd. Dit product is uitgerust met een functie voor automatisch uitschakelen die automatisch de stroom uitschakelt als de afstandsbediening 15 minuten niet wordt gebruikt zonder een ingangssignaal.
Afwijkende weergave	Als het product koud aanvoelt, kan er een kleine "flikkering" zijn wanneer het wordt ingeschakeld. Dit is normaal, er is niets mis met het product. Dit paneel is een geavanceerd product dat miljoenen pixels bevat. U kunt kleine zwarte stippen en/of felgekleurde stippen (wit, rood, blauw of groen) zien met een grootte van 1 ppm op het paneel. Dit duidt niet op een storing en heeft geen invloed op de prestaties en betrouwbaarheid van het product. Dit fenomeen komt ook voor bij producten van derden en komt niet in aanmerking voor omruiling of terugbetaling. U kunt een verschillende helderheid en kleur van het paneel waarnemen, afhankelijk van uw kijkpositie (links/rechts/boven/onder). Dit fenomeen treedt op als gevolg van de eigenschap van het paneel. Het is niet gerelateerd aan de productprestaties en is geen storing. Vermijd het aanraken van het scherm of het langdurig vasthouden van uw vinger(s) tegen het scherm. Dit kan leiden tot tijdelijke vervormingseffecten op het scherm.
Gegenereerd geluid	Krakend geluid Een krakend geluid dat optreedt bij het kijken of uitschakelen van de tv wordt gegenereerd door plastic thermische samentrekking als gevolg van temperatuur en vochtigheid. Dit geluid is gebruikelijk bij producten waar thermische vervorming vereist is. Zoemend elektrisch circuit/zoemend paneel Een geluid op laag niveau wordt gegenereerd door een snelschakelcircuit, dat een grote hoeveelheid stroom levert om een product te laten werken. Het varieert afhankelijk van het product. Dit gegenereerde geluid heeft geen invloed op de prestaties en betrouwbaarheid van het product.

Zorg ervoor dat u overtollig water of reiniger uit de doek wringt.
Spuit geen water of reiniger rechtstreeks op het tv-scherm.
Zorg ervoor dat u net genoeg water of reiniger op een droge doek spuit om het scherm schoon te vegen.

Voorzorgsmaatregelen voor het beschermen van het OLED-scherm

In tegenstelling tot gewone LED/LCD's produceren OLED-tv's beelden die licht uitstralen voor elke pixel, waardoor een perfecte zwarte kleur wordt bereikt en heldere beelden worden geleverd zonder vervaging.
Vanwege de aard van de organische materialen die worden gebruikt om een hoge resolutie beeldkwaliteit te bereiken, ervaren OLED-schermen over het algemeen beeldretentie op het scherm, wat een persistent fenomeen kan zijn. Dit fenomeen wordt waargenomen bij alle OLED-panelen, en hoewel aanbevolen beeldmodi beeldretentie kunnen minimaliseren, kan de huidige technologie dit niet volledig voorkomen.
Het langdurig weergeven van hetzelfde beeld of het herhaaldelijk weergeven van hetzelfde beeld kan beeldretentie op het scherm veroorzaken, wat een veelvoorkomend fenomeen is bij OLED-paneelproducten vanwege de aard van het product. Dit product heeft een ingebouwde schermbeveiligingsfunctie. Vermijd het weergeven van beelden die waarschijnlijk beeldretentie veroorzaken en volg de aanbevelingen.

Beelden die waarschijnlijk beeldretentie veroorzaken

Afbeeldingen met zwarte gebieden aan de boven- en onderkant en/of de linker- en rechterkant van het scherm.
Afbeeldingen waarvan de beeldverhouding 4:3 of 21:9 is.
Afbeeldingen die lange tijd vaststaan, zoals kanaalnummer, zenderlogo, gameconsolepictogram, settopboxmenu, enz.
Andere vaste schermbeelden of herhaaldelijk weergegeven beelden.

Pixelreiniging uitvoeren om het OLED-scherm te beschermen

De OLED-tv is uitgerust met een pixelreinigingsfunctie om de status van het scherm zelf te controleren en beeldretentie te voorkomen. Deze functie berekent automatisch de optimale uitvoeringstijd op basis van de verzamelde kijktijd en wordt automatisch uitgevoerd wanneer de tv wordt uitgeschakeld. Terwijl deze functie actief is, kunnen er horizontale lijnen aan de boven- en onderkant van het scherm verschijnen. De pixelreinigingsfunctie werkt wanneer het product is aangesloten op het netsnoer en de hoofdstroom.

Om deze functie handmatig uit te voeren, drukt u op de -knop op de afstandsbediening, gaat u naar [ ] → [Algemeen] → [OLED Care] → [OLED-paneelzorg] en drukt u op [Pixelreiniging].

Aanbevelingen voor het minimaliseren van beeldretentie

Wanneer u lang naar de tv kijkt, drukt u op de -knop op de afstandsbediening, gaat u naar [ ] → [Beeld] → [Modus selecteren] en stelt u de modus in op [Automatische energiebesparing], gaat u naar [Geavanceerde instellingen] → [Helderheid] en stelt u [OLED-pixelhelderheid] in op een lager niveau. Druk bovendien op de knop op de afstandsbediening, ga naar [ ] → [Algemeen] → [OLED Care] → [OLED-paneelzorg] en stel de waarde [Logohelderheid aanpassen] in op [Hoog].
Wanneer u beelden met zwarte balken aan de boven-/onder-/linker-/rechterkant van het scherm weergeeft, drukt u op de -knop op de afstandsbediening, drukt u op [ ] en gaat u naar [Beeld] → [Beeldverhouding] → [Gebruikersselectie] → [Verticale zoom] of [4-richtingszoom] om de zwarte balken te verwijderen.
Schakel de menu's voor het instellen van apparaten zoals settopboxen uit, zodat ze niet lange tijd op het scherm worden weergegeven.

Let op

Wanneer het scherm lange tijd één vast beeld weergeeft, wordt de schermhelderheid automatisch verminderd en vervolgens hersteld zodra de scherminhoud verandert. Dit is een normale functie om beeldretentie te minimaliseren.

Symbolen

	Verwijst naar wisselstroom (AC).		Verwijst naar stand-by.
	Verwijst naar gelijkstroom (DC).		Verwijst naar "AAN" (stroom).
	Verwijst naar klasse II-apparatuur.		Verwijst naar gevaarlijke spanning.

SLEUTELCODES

Deze functie is niet beschikbaar voor alle modellen.

Code (Hexa)	Functie	Opmerking	Code (Hexa)	Functie	Opmerking
00	CH +, PR +	R/C-knop	53	List	R/C-knop
01	CH -, PR -	R/C-knop	5B	Exit	R/C-knop
02	Volume +	R/C-knop	60	PIP(AD)	R/C-knop
03	Volume -	R/C-knop	61	Blue	R/C-knop
06	> (Pijltoets / Rechterpijl)	R/C-knop	63	Yellow	R/C-knop
07	< (Pijltoets / Linkerpijl)	R/C-knop	71	Green	R/C-knop
08	Power	R/C-knop	72	Red	R/C-knop
09	Mute	R/C-knop	79	Ratio / Aspect Ratio	R/C-knop
0B	Input	R/C-knop	91	AD (Audio Description)	R/C-knop
0E	SLEEP	R/C-knop	9E	LIVE MENU	R/C-knop
0F	TV, TV/RAD	R/C-knop	7A	User Guide	R/C-knop
10 - 19	* Number Key 0 - 9	R/C-knop	7C	Smart / Home	R/C-knop
1A	Q.View / Flashback	R/C-knop	7E	SIMPLINK	R/C-knop
1E	FAV (Favorite Channel)	R/C-knop	8E	(Vooruitspoelen)	R/C-knop
20	Text (Teletext)	R/C-knop	8F	(Terugspoelen)	R/C-knop
21	T. Opt (Teletext Option)	R/C-knop	AA	Info	R/C-knop
28	Return (BACK)	R/C-knop	AB	Program Guide	R/C-knop
30	AV (Audio / Video) Mode	R/C-knop	B0	(Afspelen)	R/C-knop
39	Caption/Subtitle	R/C-knop	B1	(Stoppen / Bestandslijst)	R/C-knop
40	Λ (Pijltoets / Cursor omhoog)	R/C-knop	B5	RECENT	R/C-knop
41	V (Pijltoets / Cursor omlaag)	R/C-knop	BA	(Bevriezen / Langzaam afspelen / Pauze)	R/C-knop
42	My Apps	R/C-knop	BB	Soccer	R/C-knop
43	Menu / Settings	R/C-knop	BD	(REC)	R/C-knop
44	OK / Enter	R/C-knop	DC	3D	R/C-knop
45	Q.Menu	R/C-knop	99	AutoConfig	R/C-knop
4C	List, -	R/C-knop	9F	App / *	R/C-knop
4D	PICTURE	R/C-knop	9B	TV / PC	R/C-knop
52	SOUND	R/C-knop

* Key code 4C (0x4C) is available on ATSC/ISDB models which use major/minor channel. (For South Korea, Japan, North America, Latin America except Colombia models)

EXTERNE APPARAATINSTELLING

De getoonde afbeelding kan afwijken van uw tv.

Sluit de USB-naar-serieel (RS-232C)-converter/RS-232C(seriële)-ingang aan op een extern bedieningsapparaat (zoals een computer of een A/V-bedieningssysteem) om de functies van het product extern te bedienen.
Opmerking: het type bedieningspoort op de tv kan verschillen tussen modelseries.
* Houd er rekening mee dat niet alle modellen dit type connectiviteit ondersteunen.
* Kabel wordt niet meegeleverd.

USB-naar-serieel RS-232C-converter met USB-kabel

USB-type

LGTV ondersteunt een op de PL2303-chip gebaseerde (Vendor ID: 0x0557, Product ID: 0x2008) USB-naar-serieel (RS-232C)-converter, die niet door LG is gemaakt of geleverd.
Deze kan worden gekocht bij computerwinkels die accessoires verkopen voor IT-ondersteuningsprofessionals.

RS-232C serieel met RS-232C seriële kabel

DE9-type (D-Sub 9-pins)

U moet de RS-232C-kabel (DE9, D-Sub 9-pins female-naar-female-type) naar RS-232C(serieel) aanschaffen die nodig is voor de verbinding tussen de pc en de tv, die in de handleiding wordt gespecificeerd.

De aansluitinterface kan verschillen van uw tv.

Telefoonstekkertype

U moet de telefoonstekker-naar-RS-232-kabel aanschaffen die nodig is voor de verbinding tussen de pc en de tv, die in de handleiding wordt gespecificeerd.

* Sluit voor andere modellen aan op de USB-poort.
* De aansluitinterface kan verschillen van uw tv.

Computer van de klant

RS-232C-configuraties

Set-ID
Zie "Real Data Mapping" voor het Set-ID-nummer

Druk op SETTINGS om naar de hoofdmenu's te gaan.
Druk op de navigatieknoppen om naar (*Algemeen → Over deze tv of OPTIE) te scrollen en druk op OK.
Druk op de navigatieknoppen om naar SET ID te scrollen en druk op OK.
Scroll naar links of rechts om een set-ID-nummer te selecteren en selecteer CLOSE. Het aanpassingsbereik is 1-99.
Als u klaar bent, drukt u op EXIT.
* (Afhankelijk van model)

Communicatieparameters

Baudrate: 9600 bps (UART)
Gegevenslengte: 8 bits
Pariteit: Geen
Stopbit: 1 bit
Communicatiecode: ASCII-code
Gebruik een gekruiste (omgekeerde) kabel.

Opdrachtreferentielijst

(Afhankelijk van model)

	COMMAND1	COMMAND2	DATA (Hexadecimaal)		COMMAND1	COMMAND2	DATA (Hexadecimaal)
Power*	k	a	00 tot 01	Balance	k	t	00 tot 64
Aspect Ratio	k	c	EXTERNE APPARAATINSTELLING, №02	Color (Colour) Temperature	x	u	00 tot 64
Screen Mute	k	d	EXTERNE APPARAATINSTELLING, №03	ISM Method (Only Plasma TV)	j	p	EXTERNE APPARAATINSTELLING, №17
Volume Mute	k	e	00 tot 01	Equalizer j		v	EXTERNE APPARAATINSTELLING, №18
Volume Control	k	f	00 tot 64	Energy Saving	j	q	00 tot 05
Contrast	k	g	00 tot 64	Tune Command	m	a	EXTERNE APPARAATINSTELLING, №20
Brightness	k	h	00 tot 64	Channel (Programme) Add/Del(Skip)	m	b	00 tot 01
Color/ Colour	k	i	00 tot 64	Key	m	c	Key Codes
Tint	k	j	00 tot 64	Control Backlight, Control Panel Light	m	g	00 tot 64
Sharpness	k	k	00 tot 32	Input select (Main)	x	b	EXTERNE APPARAATINSTELLING, №24
OSD Select	k	l	00 tot 01	3D (Only 3D models)	x	t	EXTERNE APPARAATINSTELLING, №25
Remote Control Lock Mode	k	m	00 tot 01	Extended 3D (Only 3D models)	x	v	EXTERNE APPARAATINSTELLING, №26
Treble	k	r	00 tot 64	Auto Configure	j	u	EXTERNE APPARAATINSTELLING, №27
Bass	k	s	00 tot 64

* Opmerking: tijdens het afspelen of opnemen van media worden alle opdrachten behalve Power (ka) en Key (mc) niet uitgevoerd en behandeld als NG.
Met een RS232C-kabel kan de tv communiceren met de "ka-opdracht" in de aan- of uit-status. maar met een USB-naar-serieel-converterkabel werkt de opdracht alleen als de tv aan staat.

Transmissie / Ontvangstprotocol

Transmissie
[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1]:	Eerste commando om de tv te bedienen. (j, k, m of x)
[Command 2]:	Tweede commando om de tv te bedienen.
[Set ID]:	U kunt de [Set ID] aanpassen om het gewenste monitor-ID-nummer te kiezen in het optiemenu. Het aanpassingsbereik in de tv is 1 tot 99. Als de [Set ID]-waarde is geselecteerd op '0', kan elke aangesloten set worden bediend. * [Set ID] wordt aangegeven als decimaal (1 tot 99) in het menu en als hexadecimaal (0x00 tot 0x63) in het transmissie-/ontvangstprotocol.
[DATA]:	Om commando-gegevens te verzenden (hexadecimaal). Zend 'FF'-gegevens om de status van het commando te lezen.
[Cr]:	Carriage Return - ASCII-code '0x0D'
[ ]:	Spatie – ASCII-code '0x20'

OK-bevestiging
[Command2][ ][Set ID][ ][OK][Data][x]
* De set verzendt ACK (bevestiging) op basis van deze indeling bij ontvangst van normale gegevens. Op dit moment, als de gegevens de gegevensleesmodus zijn, geeft dit de huidige statusgegevens aan. Als de gegevens de gegevensschrijfmodus zijn, retourneert dit de gegevens van de pc-computer.

Foutbevestiging
[Command2][ ][Set ID][ ][NG][Data][x]
* De set verzendt ACK (bevestiging) op basis van deze indeling bij ontvangst van abnormale gegevens van niet-levensvatbare functies of communicatiefouten. Gegevens 00: Illegale code

Real data mapping (Hexadecimaal b Decimaal)
* Wanneer u de [data] in hexadecimaal invoert, raadpleeg dan de volgende conversietabel.
* Het commando Channel Tune (ma) gebruikt een hexadecimale waarde van twee bytes ([data]) om het kanaalnummer te selecteren.
00: Stap 0
01: Stap 1 (Set ID 1)
...
0A: Stap 10 (Set ID 10)
...
0F: Stap 15 (Set ID 15)
10: Stap 16 (Set ID 16)
...
32: Stap 50 (Set ID 50)
33: Stap 51 (Set ID 51)
...
63: Stap 99 (Set ID 99)
...
C7: Stap 199
C8: Stap 200
...
FE: Stap 254
FF: Stap 255
...
01 00: Stap 256
...
27 0E: Stap 9998
27 0F: Stap 9999
...

* Commando's kunnen anders werken, afhankelijk van het model en het signaal.

Stroom (Commando: k a)
- Om de stroom *Aan of Uit van de set te bedienen.
  Transmissie[k][a][ ][Set ID][ ][Data][Cr]
  Data
  00: Stroom uit
  01: *Stroom aan
  Ack [a][ ][Set ID][ ][OK/NG][Data][x]
- Om weer te geven of de tv aan of *uit staat
  Transmissie [k][a][ ][Set ID][ ][FF][Cr]
  Ack [a][ ][Set ID][ ][OK][Data][x]
  * Evenzo, als andere functies 'FF'-gegevens verzenden op basis van deze indeling, geeft de bevestigingsfeedback de status over elke functie weer.

Aspect Ratio (Commando: k c)
(Hoofdbeeldformaat)
- Om de schermindeling aan te passen. (Hoofdbeeldformaat)
  U kunt de schermindeling ook aanpassen met behulp van de Aspect Ratio in het Q.MENU of het menu PICTURE.
  Transmissie [k][c][ ][Set ID][ ][Data][Cr]
  Data
  01: Normaal scherm (4:3)
  02: Breedbeeld (16:9)
  04: Zoomen
  05: Zoomen 2 (Latijns-Amerika, behalve Colombia)
  06: Instellen per programma/origineel
  07: 14:9 (Europa, Colombia, Midden-Oosten, Azië behalve Zuid-Korea en Japan)
  09: * Just Scan
  0B: Full Wide (Europa, Colombia, Midden-Oosten, Azië behalve Zuid-Korea en Japan)
  10 tot 1F: Cinema Zoom 1 tot 16
  0c: 21:9 (Afhankelijk van het model)

Ack [c][ ][Set ID][ ][OK/NG][Data][x]
* Met behulp van de pc-ingang selecteert u een schermaspectverhouding van 16:9 of 4:3.
* In de DTV/HDMI/Component-modus (high-definition) is Just Scan beschikbaar.
* De modus Full Wide kan anders werken, afhankelijk van het model en wordt volledig ondersteund voor DTV, en gedeeltelijk voor ATV, AV.

Scherm dempen (Commando: k d)
- Om het scherm dempen aan/uit te selecteren.
  Transmissie [k][d][ ][Set ID][ ][Data][Cr]
  Data
  00: Scherm dempen uit (Afbeelding aan)
  Video dempen uit
  01: Scherm dempen aan (Afbeelding uit)
  10: Video dempen aan

Ack [d][ ][Set ID][ ][OK/NG][Data][x]
* In het geval van alleen video dempen aan, zal de tv On Screen Display (OSD) weergeven. Maar in het geval van scherm dempen aan, zal de tv geen OSD weergeven.

Volume dempen (Commando: k e)
- Om volume dempen aan/uit te bedienen.
  U kunt dempen ook aanpassen met behulp van de MUTE-knop op de afstandsbediening.
  Transmissie [k][e][ ][Set ID][ ][Data][Cr]
  Data
  00: Volume dempen aan (Volume uit)
  01: Volume dempen uit (Volume aan)
  Ack [e][ ][Set ID][ ][OK/NG][Data][x]
Volumeregeling (Commando: k f)
- Om het volume aan te passen.
  U kunt het volume ook aanpassen met de volumeknoppen op de afstandsbediening.
  Transmissie [k][f][ ][Set ID][ ][Data][Cr]
  Data Min: 00 tot Max: 64
  Ack [f][ ][Set ID][ ][OK/NG][Data][x]
Contrast (Commando: k g)
- Om het schermcontrast aan te passen.
  U kunt het contrast ook aanpassen in het menu PICTURE.
  Transmissie [k][g][ ][Set ID][ ][Data][Cr]
  Data Min: 00 tot Max: 64
  Ack [g][ ][Set ID][ ][OK/NG][Data][x]
Helderheid (Commando: k h)
- Om de schermhelderheid aan te passen.
  U kunt de helderheid ook aanpassen in het menu PICTURE.
  Transmissie [k][h][ ][Set ID][ ][Data][Cr]
  Data Min: 00 tot Max: 64
  Ack [h][ ][Set ID][ ][OK/NG][Data][x]
Kleur (Commando: k i)
- Om de schermkleur aan te passen. U kunt de kleur ook aanpassen in het menu PICTURE.
  Transmissie [k][i][ ][Set ID][ ][Data][Cr]
  Data Min: 00 tot Max: 64
  Ack [i][ ][Set ID][ ][OK/NG][Data][x]
Tint (Commando: k j)
- Om de schermtint aan te passen.
  U kunt de tint ook aanpassen in het menu PICTURE.
  Transmissie [k][j][ ][Set ID][ ][Data][Cr]
  Data Rood: 00 tot Groen: 64
  Ack [j][ ][Set ID][ ][OK/NG][Data][x]
Scherpte (Commando: k k)
- Om de schermscherpte aan te passen.
  U kunt de scherpte ook aanpassen in het menu PICTURE.
  Transmissie [k][k][ ][Set ID][ ][Data][Cr]
  Data Min: 00 tot Max: 32
  Ack [k][ ][Set ID][ ][OK/NG][Data][x]
OSD Selecteren (Commando: k l)
- Om OSD (On Screen Display) aan/uit te selecteren bij bediening op afstand.
  Transmissie [k][l][ ][Set ID][ ][Data][Cr]
  Data
  00: OSD uit
  01: OSD aan
  Ack [l][ ][Set ID][ ][OK/NG][Data][x]
Afstandsbediening vergrendelingsmodus (Commando: k m)
- Om de bedieningselementen op het voorpaneel op de monitor en de afstandsbediening te vergrendelen.
  Transmissie [k][m][ ][Set ID][ ][Data][Cr]
  Data
  00: Vergrendeling uit
  01: Vergrendeling aan
  Ack [m][ ][Set ID][ ][OK/NG][Data][x]
  * Als u de afstandsbediening niet gebruikt, gebruik dan deze modus.
  Wanneer de hoofdstroom is uitgeschakeld en ingeschakeld (stekker eruit en erin, na 20 - 30 seconden), wordt de externe bedieningsvergrendeling vrijgegeven.
  * In de stand-bymodus (DC uitgeschakeld door uitschakeltimer of 'ka', 'mc'-commando), en als de toetsvergrendeling is ingeschakeld, schakelt de tv niet in via de aan/uit-toets van IR & Local Key.
Hoge tonen (Commando: k r)
- Om hoge tonen aan te passen. U kunt ook aanpassen in het menu AUDIO.
  Transmissie [k][r][ ][Set ID][ ][Data][Cr]
  Data Min: 00 tot Max: 64
  Ack [r][ ][Set ID][ ][OK/NG][Data][x]
  * (Afhankelijk van het model)
Bas (Commando: k s)
- Om bas aan te passen. U kunt ook aanpassen in het menu AUDIO.
  Transmissie [k][s][ ][Set ID][ ][Data][Cr]
  Data Min: 00 tot Max: 64
  Ack [s][ ][Set ID][ ][OK/NG][Data][x]
  * (Afhankelijk van het model)
Balans (Commando: k t)
- Om de balans aan te passen.
  U kunt de balans ook aanpassen in het menu AUDIO.
  Transmissie [k][t][ ][Set ID][ ][Data][Cr]
  Data Min: 00 tot Max: 64
  Ack [t][ ][Set ID][ ][OK/NG][Data][x]
Kleurtemperatuur (Commando: x u)
- Om de kleurtemperatuur aan te passen.
  U kunt de kleurtemperatuur ook aanpassen in het menu PICTURE.
  Transmissie [x][u][ ][Set ID][ ][Data][Cr]
  Data Min: 00 tot Max: 64
  Ack [u][ ][Set ID][ ][OK/NG][Data][x]
ISM-methode (Commando: j p) (Alleen plasma-tv)
- Om de ISM-methode te bedienen.
  U kunt de ISM-methode ook aanpassen in het menu OPTION.
  Transmissie [j][p][ ][Set ID][ ][Data][Cr]
  Data Min:
  02: Orbiter
  08: Normaal
  20: Kleurspoeling
  Ack [p][ ][Set ID][ ][OK/NG][Data][x]
Equalizer (Commando: j v)
- Pas EQ van de set aan.
  Transmissie [j][v][ ][Set ID][ ][Data][Cr]

7	6	5	Frequentie	4	3	2	1	0	Stap
0	0	0	1e band	0	0	0	0	0	0 (decimaal)
0	0	1	2e band	0	0	0	0	1	1 (decimaal)
0	1	0	3e band	...	...	...	...	...
0	1	1	4e band	1	0	0	1	1	19 (decimaal)
1	0	0	5e band	1	0	1	0	1	20 (decimaal)

Bevestiging [v][ ][Set ID][ ][OK/NG][Data][x]
* Het is afhankelijk van het model en kan worden aangepast wanneer de geluidsmodus een instelbare EQ-waarde is.

Energiebesparing (Commando: j q)
- Om het stroomverbruik van de tv te verminderen.
  U kunt Energiebesparing ook aanpassen in het menu PICTURE.
  Transmissie [j][q][ ][Set ID][ ][Data][Cr]
  Data
  00: Uit
  01: Minimum
  02: Gemiddeld
  03: Maximum
  04: Auto (Voor LCD-tv/LED-tv)/Intelligente sensor (Voor PDP-tv)
  05: Scherm uit
  * (Afhankelijk van het model)
  Ack [q][ ][Set ID][ ][OK/NG][Data][x]
Tune Command (Commando: m a)
*Dit commando kan anders werken, afhankelijk van het model en het signaal.
*Voor Europa, het Midden-Oosten, Colombia, Azië, behalve Zuid-Korea en Japan Model
- Selecteer het kanaal naar het volgende fysieke nummer.
  Transmissie [m][a][ ][Set ID][ ][Data 00][ ] [Data 01][ ][Data 02][Cr]
  * Analoge antenne/kabel
  [Data 00][Data 01] Kanaalgegevens
  Data 00: Hoge byte kanaalgegevens
  Data 01: Lage byte kanaalgegevens
  - 00 00 ~ 00 C7 (Decimaal: 0 ~ 199)

Data 02: Ingangsbron (Analoog)

00: Antenne-tv (ATV)
80: Kabel-tv (CATV)

* Digitale antenne/kabel/satelliet

[Data 00][Data 01]: Kanaalgegevens
Data 00: Hoge kanaalgegevens
Data 01: Lage kanaalgegevens

00 00 ~ 27 0F (Decimaal: 0 ~ 9999)

Data 02: Ingangsbron (digitaal)

10: Antenne TV (DTV)
20: Antenne Radio (Radio)
40: Satelliet TV (SDTV)
50: Satelliet Radio (S-Radio)
90: Kabel TV (CADTV)
a0: Kabel Radio (CA-Radio)

* Voorbeelden van afstemcommando's:

Afstemmen op de analoge antenne (PAL) kanaal 10.
Set ID = Alle = 00 Data 00 & 01 = Kanaal
Data is 10 = 00 0a
Data 02 = Analoge Antenne TV = 00
Resultaat = ma 00 00 0a 00
Afstemmen op de digitale antenne (DVB-T) kanaal 01.
Set ID = Alle = 00 Data 00 & 01 = Kanaal
Data is 1 = 00 01
Data 02 = Digitale Antenne TV = 10
Resultaat = ma 00 00 01 10
Afstemmen op de satelliet (DVB-S) kanaal 1000.
Set ID = Alle = 00
Data 00 & 01 = Kanaal Data is 1000 = 03 E8
Data 02 = Digitale Satelliet TV = 40
Resultaat = ma 00 03 E8 40

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

* Voor Zuid-Korea, Noord-/Latijns-Amerika behalve Colombia Model

Om af te stemmen op het kanaal naar het volgende fysieke/hoofd/subnummer.
Transmissie [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Digitale kanalen hebben een fysiek, hoofd- en subkanaalnummer. Het fysieke nummer is het daadwerkelijke digitale kanaalnummer, het hoofdnummer is het nummer waarnaar het kanaal moet worden toegewezen en het subnummer is het subkanaal. Aangezien de ATSC-tuner het kanaal automatisch toewijst vanaf het hoofd-/subnummer, is het fysieke nummer niet vereist bij het verzenden van een opdracht in digitaal.

* Analoge antenne/kabel
Data 00: Fysiek kanaalnummer

Antenne (ATV): 02~45 (Decimaal: 2 ~ 69)
Kabel (CATV): 01, 0E~7D (Decimaal: 1, 14~125)

[Data 01 ~ 04]: Hoofd-/subkanaalnummer
Data 01 & 02: xx (Maakt niet uit)
Data 03 & 04: xx (Maakt niet uit)
Data 05: Ingangsbron (Analoog)

00: Antenne TV (ATV)
01: Kabel TV (CATV)

* Digitale antenne/kabel
Data 00: xx (Maakt niet uit) [Data 01][Data 02]: Hoofdkanaalnummer
Data 01: Hoge byte kanaalgegevens
Data 02: Lage byte kanaalgegevens

00 01 ~ 27 0F (Decimaal: 1 ~ 9999)

[Data 03][Data 04]: Subkanaalnummer
Data 03: Hoge byte kanaalgegevens
Data 04: Lage byte kanaalgegevens
Data 05: Ingangsbron (digitaal)

02: Antenne TV (DTV) – Gebruik fysiek kanaalnummer
06: Kabel TV (CADTV) – Gebruik fysiek kanaalnummer
22: Antenne TV (DTV) – Gebruik geen fysiek kanaalnummer
26: Kabel TV (CADTV) - Gebruik geen fysiek kanaalnummer
46: Kabel TV (CADTV) – Gebruik alleen fysiek/hoofdkanaalnummer (kanaal uit één deel)
66: Kabel TV (CADTV) – Gebruik alleen hoofdkanaalnummer (kanaal uit één deel)
0b: Kabel DTV Plus – Gebruik fysiek kanaalnummer
2b: Kabel DTV Plus – Gebruik geen fysiek kanaalnummer
4b: Kabel DTV Plus – Gebruik alleen fysiek/hoofdkanaalnummer (kanaal uit één deel)
6b: Kabel DTV Plus – Gebruik alleen hoofdkanaalnummer (kanaal uit één deel)

Twee bytes zijn beschikbaar voor elke hoofd- en subkanaalgegevens, maar meestal wordt alleen de lage byte gebruikt (hoge byte is 0).

* Voorbeelden van afstemcommando's:

Afstemmen op de analoge kabel (NTSC) kanaal 35.
Set ID = Alle = 00
Data 00 = Kanaal Data is 35 = 23
Data 01 & 02 = Geen hoofd = 00 00
Data 03 & 04 = Geen sub = 00 00
Data 05 = Analoge Kabel TV = 01
Totaal = ma 00 23 00 00 00 00 01
Afstemmen op de digitale antenne (ATSC) kanaal 30-3.
Set ID = Alle = 00
Data 00 = Weet fysiek niet = 00
Data 01 & 02 = Hoofd is 30 = 00 1E
Data 03 & 04 = Sub is 3 = 00 03
Data 05 = Digitale Antenne TV = 22
Totaal = ma 00 00 00 1E 00 03 22
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

*Voor Japan Model

Om af te stemmen op het kanaal naar het volgende fysieke/hoofd/subnummer.
Transmissie [m][a][ ][0][ ][Data00][ ][Data01] [ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Digitale Antenne/Satelliet
Data 00: xx (Maakt niet uit) [Data 01][Data 02]: Hoofdkanaalnummer
Data 01: Hoge byte kanaalgegevens
Data 02: Lage byte kanaalgegevens

00 01 ~ 27 0F (Decimaal: 1 ~ 9999)

[Data 03][Data 04]: Sub-/vertakkingskanaalnummer (Maakt niet uit in Satelliet)
Data 03: Hoge byte kanaalgegevens
Data 04: Lage byte kanaalgegevens
Data 05: Ingangsbron (Digitaal/Satelliet voor Japan)

02: Antenne TV (DTV)
42: Antenne TV (DTV) – Gebruik alleen fysiek/hoofdkanaalnummer (kanaal uit één deel)
62: Antenne TV (DTV) – Gebruik alleen hoofdkanaalnummer (kanaal uit één deel)
07: BS (Broadcasting Satellite)
08: CS1 (Communication Satellite 1)
09: CS2 (Communication Satellite 2)

* Voorbeelden van afstemcommando's:

Afstemmen op de digitale antenne (ISDB-T) kanaal 17-1.
Set ID = Alle = 00 Data 00 = Weet fysiek niet = 00
Data 01 & 02 = Hoofd is 17 = 00 11
Data 03 & 04 = Sub/vertakking is 1 = 00 01
Data 05 = Digitale Antenne TV = 02
Totaal = ma 00 00 00 11 00 01 02
Afstemmen op de BS (ISDB-BS) kanaal 30.
Set ID = Alle = 00 Data 00 = Weet fysiek niet = 00
Data 01 & 02 = Hoofd is 30 = 00 1E
Data 03 & 04 = Maakt niet uit = 00 00
Data 05 = Digitale BS TV = 07
Totaal = ma 00 00 00 1E 00 00 07
* Deze functie is gevarieerd op basis van het model.
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01] [Data 02][Data 03][Data 04][Data 05] [x][a][ ][Set ID][ ][NG][Data 00][x]

Kanaal (programma) toevoegen/verwijderen (overslaan) (Opdracht: m b)
- Om het huidige kanaal (programma) de volgende keer over te slaan.
  Transmissie [m][b][ ][Set ID][ ][Data][Cr]
  Data 00: Verw (ATSC,ISDB)/Overslaan(DVB)
  01: Toevoegen
  Ack [b][ ][Set ID][ ][OK/NG][Data][x]
  * Stel de opgeslagen kanaalstatus in op verw(ATSC, ISDB)/ overslaan (DVB) of toevoegen.
Toets (Opdracht: m c)
- Om IR-afstandsbedieningscode te verzenden.
  Transmissie [m][c][ ][Set ID][ ][Data][Cr]
  Data Toetscode - p.2.
  Ack [c][ ][Set ID][ ][OK/NG][Data][x]
Bediening achtergrondverlichting (Opdracht: m g)
- Voor LCD TV / LED TV
  - Om de achtergrondverlichting te bedienen.
    Transmissie [m][g][ ][Set ID][ ][Data][Cr]
    Data Min: 00 tot Max: 64
    Ack [g][ ][Set ID][ ][OK/NG][Data][x]
    Bedieningspaneellicht (Opdracht: m g)
- Voor Plasma TV
  - Om het panellicht te bedienen.
    Transmissie [m][g][ ][Set ID][ ][Data][Cr]
    Data Min: 00 tot Max: 64
    Ack [g][ ][Set ID][ ][OK/NG][Data][x]
Ingang selecteren (Opdracht: x b)
(Hoofdafbeelding ingang)
- Om de ingangsbron voor de hoofdafbeelding te selecteren.
  Transmissie [x][b][ ][Set ID][ ][Data][Cr]
  Data
  00: DTV
  01: CADTV
  02: Satelliet DTV
  ISDB-BS (Japan)
  03: ISDB-CS1 (Japan)
  04: ISDB-CS2 (Japan)
  10: ATV
  11: CATV
  20: AV of AV1
  21: AV2
  40: Component1
  41: Component2
  60: RGB
  90: HDMI1
  91: HDMI2
  92: HDMI3
  93: HDMI4
  Ack [b][ ][Set ID][ ][OK/NG][Data][x]
  * Deze functie is afhankelijk van het model en het signaal.
3D (Opdracht: x t) (alleen 3D-modellen) (Afhankelijk van het model)
- Om de 3D-modus voor tv te wijzigen.
  Transmissie [x][t][ ][Set ID][ ][Data 00][ ][Data 01] [ ][Data 02][ ][Data 03][Cr]
  * (Afhankelijk van het model)

Gegevensstructuur
[Data 00]	00: 3D Aan 01: 3D Uit 02: 3D naar 2D 03: 2D naar 3D
[Data 01]	00: Boven en onder 01: Naast elkaar 02: Controlebord 03: Frame Sequential 04: Kolom Interleaving 05: Rij Interleaving
[Data 02]	00: Rechts naar links 01: Links naar rechts
[Data 03]	3D-effect (3D-diepte): Min: 00 - Max: 14 (*verzenden via hexadecimale code)

* [Data 02], [Data 03] functies zijn afhankelijk van het model en het signaal.
* Als [Data 00] 00 (3D Aan) is, heeft [Data 03] geen betekenis.
* Als [Data 00] 01 (3D uit) of 02 (3D naar 2D) is, hebben [Data 01], [Data 02] en [Data 03] geen betekenis.
* Als [Data 00] 03 (2D naar 3D) is, hebben [Data 01] en [Data 02] geen betekenis.
* Als [Data 00] 00 (3D Aan) of 03 (2D naar 3D) is, werkt [Data 03] alleen als de 3D-modus (Genre) handmatig is.
* Alle 3D-patroonopties ([Data 01]) zijn mogelijk niet beschikbaar, afhankelijk van het uitzend-/videosignaal.

[Data 00]	[Data 01]	[Data 02]	[Data 03]
00	O	O	O
01	X	X	X
02	X	X	X
03	X	O	O

X: don't care
Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02] [Data03][x]
[t][ ][Set ID][ ][NG][Data00][x]

Uitgebreid 3D (Command: x v) (alleen 3D-modellen)
(Afhankelijk van model)
- Om de 3D-optie voor de tv te wijzigen.
  Transmission [x][v][ ][Set ID][ ][Data 00][ ] [Data 01][Cr]

[Data 00]	3D-optie 00: 3D-beeldcorrectie 01: 3D-diepte (3D-modus is alleen handmatig) 02: 3D-gezichtspunt 06: 3D-kleurcorrectie 07: 3D-geluidszoom 08: Normale beeldweergave 09: 3D-modus (Genre)
[Data 01]	Het heeft een eigen bereik voor elke 3D-optie die wordt bepaald door [Data 00].

Wanneer [Data 00] is
00 00: Rechts naar links
01: Links naar rechts
Wanneer [Data 00] 01, 02 is
Data Min: 0 - Max: 14 (*verzenden via hexadecimale code)
Datawaardebereik (0 - 20) converteert het gezichtspuntbereik automatisch (-10 - +10) (afhankelijk van het model)
* Deze optie werkt alleen wanneer de 3D-modus (Genre) handmatig is.
Wanneer [Data 00] 06, 07 is
00: Uit
01: Aan
Wanneer [Data 00] 08 is
00: Terugkeren naar 3D-video vanuit 3D-naar-2D geconverteerde 2D-video
01: Verander 3D-video naar 2D-video, behalve 2D-naar-3D-video
* Als de conversievoorwaarde niet wordt voldaan, wordt de opdracht behandeld als NG.
Wanneer [Data 00] 09 is
00: Standaard
01: Sport
02: Bioscoop
03: Extreem
04: Handmatig
05: Auto
Ack [v][ ][Set ID][ ][OK][Data00][Data01][x] [v][ ][Set ID][ ][NG][Data00][x]

Automatisch configureren (Command: j u)
(Afhankelijk van model)
- Om de beeldpositie aan te passen en het trillen van het beeld automatisch te minimaliseren. Het werkt alleen in RGB-modus (pc).
  Transmission [j][u][ ][Set ID][ ][Data][Cr]
  Data 01: Om Auto Configureren in te stellen
  Ack [u][ ][Set ID][ ][OK/NG][Data][x]

Belangrijke veiligheidsinstructies

Lees deze instructies.
Bewaar deze instructies.
Neem alle waarschuwingen in acht.
Volg alle instructies op.
Gebruik dit apparaat niet in de buurt van water.
Maak het apparaat alleen schoon met een droge doek.
Blokkeer geen ventilatieopeningen. Installeer het apparaat volgens de instructies van de fabrikant.
Installeer het apparaat niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
Gebruik het apparaat alleen met de wagen, de standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van de combinatie van wagen en apparaat om letsel door kantelen te voorkomen.
Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het gedurende langere tijd niet wordt gebruikt.
Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, gemorste vloeistof of voorwerpen die in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Veiligheidsinstructies

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. ER ZIJN GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. RAADPLEEG GEKWALIFICEERD SERVICEPERSONEEL.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing van het product die voldoende sterk is om een risico op elektrische schokken voor personen te vormen.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij dit apparaat wordt geleverd.

OM HET RISICO OP BRAND EN ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT PRODUCT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

OM BRAND TE VOORKOMEN, DIENT U ALTIJD KAARSEN OF ANDERE VOORWERPEN MET OPEN VUUR UIT DE BUURT VAN DIT PRODUCT TE HOUDEN.
Plaats de tv en/of de afstandsbediening niet in de volgende omgevingen:
- Houd het product uit direct zonlicht.
- Een ruimte met een hoge luchtvochtigheid, zoals een badkamer.
- In de buurt van warmtebronnen, zoals kachels en andere apparaten die warmte produceren.
- In de buurt van aanrechtbladen of luchtbevochtigers waar ze gemakkelijk kunnen worden blootgesteld aan stoom of olie.
- Een ruimte die is blootgesteld aan regen of wind.
- Stel het apparaat niet bloot aan druppels of spatten en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, kopjes, enz., op of boven het apparaat (bijv. op planken boven het apparaat).
- In de buurt van brandbare voorwerpen, zoals benzine of kaarsen, of stel de tv bloot aan directe airconditioning.
- Niet installeren op extreem stoffige plaatsen.

Anders kan dit leiden tot brand, elektrische schokken, verbranding/explosie, storingen of vervorming van het product.

Ventilatie
- Installeer uw tv op een plaats met voldoende ventilatie. Installeer het apparaat niet in een afgesloten ruimte, zoals een boekenkast.
- Installeer het product niet op een tapijt of kussen.
- Blokkeer of bedek het product niet met een doek of andere materialen terwijl het apparaat is aangesloten.
Raak de ventilatieopeningen niet aan. Wanneer u langdurig naar de tv kijkt, kunnen de ventilatieopeningen heet worden.
Bescherm het netsnoer tegen fysiek of mechanisch misbruik, zoals draaien, knikken, beknellen, opsluiten in een deur of erover lopen. Besteed bijzondere aandacht aan stekkers, stopcontacten en het punt waar het snoer het apparaat verlaat.
Verplaats de tv niet terwijl het netsnoer is aangesloten.
Gebruik geen beschadigd of loszittend netsnoer.
Zorg ervoor dat u de stekker vastpakt wanneer u het netsnoer uit het stopcontact haalt. Trek niet aan het netsnoer om de tv los te koppelen.
Sluit niet te veel apparaten aan op hetzelfde stopcontact, omdat dit kan leiden tot brand of elektrische schokken.
Het apparaat loskoppelen van de netvoeding
- De stekker is het middel om het apparaat los te koppelen. In geval van nood moet de stekker gemakkelijk toegankelijk blijven.
Laat uw kinderen niet op de tv klimmen of eraan hangen. Anders kan de tv omvallen, wat ernstig letsel kan veroorzaken.
Aarding van de buitenantenne (kan per land verschillen):
- Als er een buitenantenne is geïnstalleerd, volg dan de onderstaande voorzorgsmaatregelen. Een buitenantennesysteem mag niet in de buurt van bovengrondse stroomkabels of andere elektrische licht- of stroomcircuits worden geplaatst, of waar het in contact kan komen met dergelijke stroomkabels of circuits, omdat dit de dood of ernstig letsel kan veroorzaken.
  Zorg ervoor dat het antennesysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische ladingen.
  Sectie 810 van de National Electrical Code (NEC) in de VS geeft informatie over de juiste aarding van de mast en de ondersteunende constructie, de aarding van de toevoerdraad naar een antenne-ontladingseenheid, de grootte van de aardgeleiders, de locatie van de antenne-ontladingseenheid, de aansluiting op aardelektroden en de vereisten voor de aardelektrode.
  Antenneaarding volgens de National Electrical Code, ANSI/NFPA 70
Raak dit apparaat of de antenne nooit aan tijdens onweer. U kunt geëlektrocuteerd worden.
Zorg ervoor dat het netsnoer stevig is aangesloten op de tv en het stopcontact. Als dit niet goed vastzit, kunnen de stekker en het stopcontact beschadigd raken en in extreme gevallen kan er brand uitbreken.
Steek geen metalen of ontvlambare voorwerpen in het product. Als er een vreemd voorwerp in het product valt, haal dan de stekker uit het stopcontact en neem contact op met de klantenservice.
Raak het uiteinde van het netsnoer niet aan terwijl het is aangesloten. U kunt geëlektrocuteerd worden.
Als een van de volgende situaties zich voordoet, haal dan onmiddellijk de stekker uit het stopcontact en neem contact op met uw lokale klantenservice.
- Het product is beschadigd.
- Als er water of een andere stof in het product komt (zoals een AC-adapter, netsnoer of tv).
- Als u rook of andere geuren uit de tv ruikt - Tijdens onweer of wanneer deze lange tijd niet wordt gebruikt.

Zelfs als de tv is uitgeschakeld met de afstandsbediening of de knop, is de AC-voeding aangesloten op het apparaat als de stekker niet uit het stopcontact is gehaald.

Gebruik geen elektrische apparatuur met hoge spanning in de buurt van de tv (bijv. een insectenlamp). Dit kan leiden tot een storing van het product.
Probeer dit product op geen enkele manier te wijzigen zonder schriftelijke toestemming van LG Electronics. Er kan een accidentele brand of elektrische schok optreden. Neem contact op met uw lokale klantenservice voor service of reparatie. Ongeautoriseerde wijziging kan de bevoegdheid van de gebruiker om dit product te bedienen ongeldig maken.
Gebruik alleen geautoriseerde hulpstukken/accessoires die zijn goedgekeurd door LG Electronics. Anders kan dit leiden tot brand, elektrische schokken, storingen of schade aan het product.
Demonteer nooit de AC-adapter of het netsnoer. Dit kan leiden tot brand of elektrische schokken.
Behandel de adapter voorzichtig om te voorkomen dat u hem laat vallen of erop stoot. Een botsing kan de adapter beschadigen.
Om het risico op brand of elektrische schokken te verminderen, mag u de tv niet met natte handen aanraken. Als de pinnen van het netsnoer nat zijn of bedekt zijn met stof, droog dan de stekker volledig af of veeg het stof eraf.
Batterijen
- Bewaar de accessoires (batterij, enz.) op een veilige plaats buiten het bereik van kinderen.
- Maak geen kortsluiting, demonteer of laat de batterijen niet oververhitten. Gooi batterijen niet in vuur. Batterijen mogen niet worden blootgesteld aan overmatige hitte.
- Risico op brand of ontploffing als de batterij wordt vervangen door een onjuist type.
Verplaatsen
- Zorg er bij het verplaatsen voor dat het product is uitgeschakeld, losgekoppeld en dat alle kabels zijn verwijderd. Er kunnen 2 of meer mensen nodig zijn om grotere tv's te dragen. Druk niet op het voorpaneel van de tv en zet er geen druk op. Anders kan dit leiden tot schade aan het product, brandgevaar of letsel.
Houd het vochtwerende verpakkingsmateriaal of de vinylverpakking buiten het bereik van kinderen.
Laat geen impactschokken toe, laat geen voorwerpen in het product vallen en laat niets op het scherm vallen.
Druk niet hard op het paneel met een hand of een scherp voorwerp, zoals een nagel, potlood of pen, en maak er geen krassen op. Dit kan schade aan het scherm veroorzaken.
Reinigen
- Haal bij het schoonmaken de stekker uit het stopcontact en veeg voorzichtig schoon met een zachte/droge doek. Spuit geen water of andere vloeistoffen rechtstreeks op de tv. Reinig uw tv niet met chemicaliën, waaronder glasreiniger, elke vorm van luchtverfrisser, insecticide, smeermiddelen, wax (auto, industrieel), schuurmiddel, thinner, benzeen, alcohol enz., die het product en/of het paneel kunnen beschadigen. Anders kan dit leiden tot elektrische schokken of schade aan het product.

LG Klanteninformatiecentrum
Voor vragen of opmerkingen kunt u terecht op www.lg.com of bellen met;
1-800-243-0000 VS, consumentengebruiker
1-888-865-3026 VS, commerciële gebruiker
1-888-542-2623 CANADA

Registreer uw product online!
www.lg.com

Referenties

LG Electronics & Home Appliances | Shop Now | LG USA

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LG OLED B3, OLED48A3PUA, OLED65A3AUA, OLED77A3AUA, OLED55B3AUA, OLED48C3AUA handleiding
