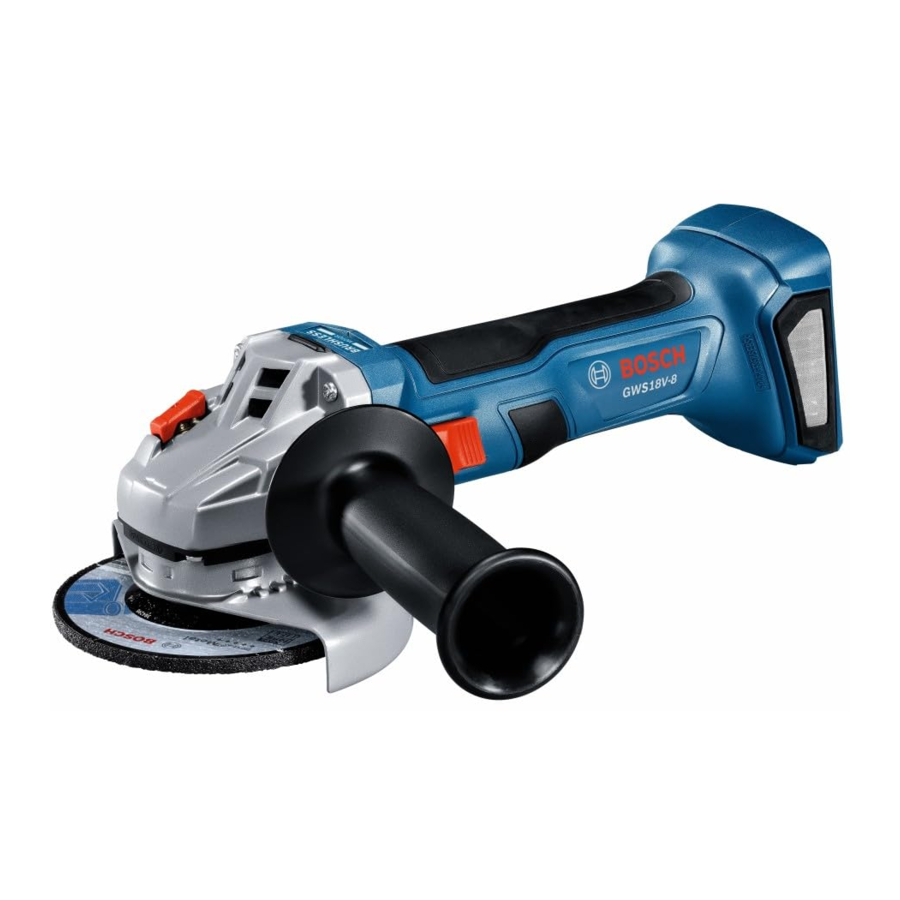

Bosch Professional GWS 18V-8 Handleiding

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (met snoer) of elektrisch gereedschap op batterijen (zonder snoer).

Veiligheid van de werkomgeving

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
• Gebruik geen elektrisch gereedschap in explosieve omgevingen, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan leiden tot verlies van controle.

Elektrische veiligheid

• Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Verander de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
• Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder alle verstelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van onbedoeld starten van het elektrisch gereedschap.
• Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Gebruik en onderhoud van batterijgereedschap

• Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor het ene type batterijpakket kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
• Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
• Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
• Onder misbruik kunnen er vloeistoffen uit de batterij worden geworpen; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt geworpen, kan irritatie of brandwonden veroorzaken.

Service

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidswaarschuwingen voor haakse slijpmachines
Veiligheidswaarschuwingen die gelden voor slijpen, schuren, staalborstelen of doorslijpen

• Dit elektrisch gereedschap is bedoeld om te functioneren als slijpmachine, schuurmachine, staalborstel of doorslijper. Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrisch gereedschap worden geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
• Het is niet aan te raden om bewerkingen zoals polijsten met dit elektrisch gereedschap uit te voeren. Bewerkingen waarvoor het elektrisch gereedschap niet is ontworpen, kunnen gevaar opleveren en persoonlijk letsel veroorzaken.
• Gebruik geen accessoires die niet specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Het feit dat een accessoire op uw elektrisch gereedschap kan worden bevestigd, garandeert geen veilige werking.
• Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Accessoires die sneller draaien dan hun nominale toerental kunnen breken en uit elkaar vliegen.
• De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteitslimieten van uw elektrisch gereedschap liggen. Accessoires met een incorrecte afmeting kunnen niet voldoende worden afgeschermd of gecontroleerd.
• De schroefdraad voor de montage van accessoires moet overeenkomen met de spindelschroefdraad van de slijpmachine. Bij accessoires die met flenzen worden gemonteerd, moet het asgat van het accessoire passen op de positioneerdiameter van de flens. Accessoires die niet overeenkomen met de montagehardware van het elektrisch gereedschap zullen onstabiel draaien, overmatig trillen en kunnen verlies van controle veroorzaken.
• Gebruik geen beschadigde accessoires. Inspecteer vóór elk gebruik het accessoire, zoals slijpschijven op schilfers en scheuren, steunschijven op scheuren, inscheuringen of overmatige slijtage, staalborstels op losse of gebarsten draden. Als het elektrisch gereedschap of accessoire is gevallen, inspecteer het dan op schade of installeer een onbeschadigd accessoire. Na het inspecteren en installeren van een accessoire, positioneert u zichzelf en omstanders uit de buurt van het vlak van het roterende accessoire en laat u het elektrisch gereedschap gedurende één minuut op maximaal onbelast toerental draaien. Beschadigde accessoires breken normaal gesproken uit elkaar tijdens deze testperiode.
• Draag persoonlijke beschermingsmiddelen. Gebruik afhankelijk van de toepassing een gelaatsscherm, veiligheidsbril of veiligheidsglazen. Draag indien van toepassing een stofmasker, gehoorbescherming, handschoenen en een werkplaatsschort die kleine schuur- of werkstukfragmenten kunnen tegenhouden. De oogbescherming moet in staat zijn om wegvliegend puin dat door verschillende bewerkingen wordt gegenereerd tegen te houden. Het stofmasker of ademhalingstoestel moet in staat zijn om deeltjes die door uw bewerking worden gegenereerd te filteren. Langdurige blootstelling aan lawaai van hoge intensiteit kan gehoorverlies veroorzaken.
• Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of van een gebroken accessoire kunnen wegvliegen en letsel veroorzaken buiten het directe operatiegebied.
• Houd het elektrisch gereedschap alleen vast aan geïsoleerde handgrepen, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading. Contact met een "stroomvoerende" draad zal ook de blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" maken en kan de bediener een elektrische schok geven.
• Leg het elektrisch gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het draaiende accessoire kan het oppervlak grijpen en het elektrisch gereedschap uit uw controle trekken.
• Laat het elektrisch gereedschap niet draaien terwijl u het aan uw zijde draagt. Per ongeluk contact met het draaiende accessoire kan uw kleding grijpen, waardoor het accessoire in uw lichaam wordt getrokken.
• Reinig regelmatig de ventilatieopeningen van het elektrisch gereedschap. De ventilator van de motor zuigt het stof in de behuizing en een overmatige ophoping van metaalpoeder kan elektrische gevaren veroorzaken.
• Gebruik het elektrisch gereedschap niet in de buurt van ontvlambare materialen. Vonken kunnen deze materialen ontsteken.
• Gebruik geen accessoires die vloeibare koelmiddelen vereisen. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of schokken.

Terugslag en gerelateerde waarschuwingen
Terugslag is een plotselinge reactie op een afgeknelde of vastgelopen roterende schijf, steunschijf, borstel of ander accessoire. Afknellen of vastlopen veroorzaakt een snelle stilstand van het roterende accessoire, waardoor het ongecontroleerde elektrisch gereedschap in de richting wordt geforceerd die tegengesteld is aan de rotatie van het accessoire op het punt van de binding.
Als bijvoorbeeld een slijpschijf wordt vastgegrepen of afgekneld door het werkstuk, kan de rand van de schijf die het afknelpunt binnengaat, in het oppervlak van het materiaal graven, waardoor de schijf eruit klimt of uitslaat. De schijf kan naar de bediener toe of van de bediener af springen, afhankelijk van de richting van de beweging van de schijf op het punt van afknelling. Slijpschijven kunnen onder deze omstandigheden ook breken. Terugslag is het gevolg van misbruik van het elektrisch gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven.

• Houd het elektrisch gereedschap stevig vast en positioneer uw lichaam en arm zodat u de terugslagkrachten kunt weerstaan. Gebruik altijd de extra handgreep, indien meegeleverd, voor maximale controle over terugslag of koppelreactie tijdens het opstarten. De bediener kan de koppelreacties of terugslagkrachten beheersen als de juiste voorzorgsmaatregelen worden genomen.
• Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
• Positioneer uw lichaam niet in het gebied waar het elektrisch gereedschap zal bewegen als er terugslag optreedt. Terugslag zal het gereedschap voortstuwen in de richting die tegengesteld is aan de beweging van de schijf op het punt van vastlopen.
• Wees extra voorzichtig bij het werken in hoeken, scherpe randen enz. Vermijd het stuiteren en vastlopen van het accessoire. Hoeken, scherpe randen of stuiteren hebben de neiging om het draaiende accessoire te grijpen en verlies van controle of terugslag te veroorzaken.
• Bevestig geen zaagketting-houtsnijblad of getand zaagblad. Dergelijke bladen veroorzaken frequente terugslag en verlies van controle.

Veiligheidswaarschuwingen specifiek voor slijp- en doorslijpbewerkingen

• Gebruik alleen schijftypes die worden aanbevolen voor uw elektrisch gereedschap en de specifieke beschermkap die is ontworpen voor de geselecteerde schijf. Schijven waarvoor het elektrisch gereedschap niet is ontworpen, kunnen niet voldoende worden afgeschermd en zijn onveilig.
• Het slijpoppervlak van schijven met verlaagd centrum moet onder het vlak van de beschermkaprand worden gemonteerd. Een onjuist gemonteerde schijf die door het vlak van de beschermkaprand steekt, kan niet voldoende worden beschermd.
• De beschermkap moet stevig aan het elektrisch gereedschap zijn bevestigd en zo zijn gepositioneerd dat de veiligheid maximaal is, zodat de minste hoeveelheid van de schijf naar de bediener is gericht. De beschermkap helpt de bediener te beschermen tegen gebroken schijffragmenten, onbedoeld contact met de schijf en vonken die kleding kunnen ontsteken.
• Schijven mogen alleen worden gebruikt voor aanbevolen toepassingen. Bijvoorbeeld: slijp niet met de zijkant van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor perifeer slijpen, zijdelingse krachten die op deze schijven worden uitgeoefend, kunnen ervoor zorgen dat ze verbrijzelen.
• Gebruik altijd onbeschadigde schijfflenzen die de juiste maat en vorm hebben voor uw geselecteerde schijf. Correcte schijfflenzen ondersteunen de schijf en verminderen zo de kans op schijfbreuk. Flenzen voor doorslijpschijven kunnen verschillen van flenzen voor slijpschijven.
• Gebruik geen versleten schijven van grotere elektrische gereedschappen. Een schijf die bedoeld is voor een groter elektrisch gereedschap is niet geschikt voor de hogere snelheid van een kleiner gereedschap en kan barsten.

Aanvullende veiligheidswaarschuwingen specifiek voor doorslijpbewerkingen

• "Forceer" de doorslijpschijf niet en oefen geen overmatige druk uit. Probeer geen overmatige snijdiepte te maken. Overbelasting van de schijf verhoogt de belasting en de gevoeligheid voor verdraaiing of binding van de schijf in de snede en de kans op terugslag of schijfbreuk.
• Positioneer uw lichaam niet in lijn met en achter de draaiende schijf. Wanneer de schijf, op het punt van de bewerking, van uw lichaam af beweegt, kan de mogelijke terugslag de draaiende schijf en het elektrisch gereedschap recht op u afstuwen.
• Wanneer de schijf vastloopt of wanneer u om welke reden dan ook een snede onderbreekt, schakelt u het elektrisch gereedschap uit en houdt u het elektrisch gereedschap stil totdat de schijf volledig tot stilstand is gekomen. Probeer nooit de doorslijpschijf uit de snede te verwijderen terwijl de schijf in beweging is, anders kan er terugslag optreden. Onderzoek de oorzaak van het vastlopen van de schijf en neem corrigerende maatregelen om deze te elimineren.
• Start de snijbewerking niet opnieuw in het werkstuk. Laat de schijf de volledige snelheid bereiken en ga voorzichtig opnieuw de snede in. De schijf kan vastlopen, omhoog lopen of terugslaan als het elektrisch gereedschap in het werkstuk wordt herstart.
• Ondersteun panelen of andere grote werkstukken om het risico op het afknellen van de schijf en terugslag te minimaliseren. Grote werkstukken hebben de neiging om onder hun eigen gewicht door te zakken. Ondersteuningen moeten onder het werkstuk worden geplaatst in de buurt van de snijlijn en in de buurt van de rand van het werkstuk aan beide zijden van de schijf.
• Wees extra voorzichtig bij het maken van een "zakzaagsnede" in bestaande muren of andere blinde gebieden. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of objecten doorsnijden die terugslag kunnen veroorzaken.

Veiligheidswaarschuwingen specifiek voor schuurbewerkingen

• Gebruik geen buitensporig groot schuurschijfpapier. Volg de aanbevelingen van de fabrikant bij het selecteren van schuurpapier. Groter schuurpapier dat buiten de schuurpad uitsteekt, vormt een snijgevaar en kan vastlopen, inscheuren van de schijf of terugslag veroorzaken.

Veiligheidswaarschuwingen specifiek voor draadborstelwerkzaamheden

• Wees ervan bewust dat er draadborstelharen door de borstel worden weggeslingerd, zelfs tijdens normaal gebruik. Overbelast de draden niet door overmatige belasting op de borstel uit te oefenen. De draadborstelharen kunnen gemakkelijk lichte kleding en/of de huid binnendringen.
• Als het gebruik van een beschermkap wordt aanbevolen voor draadborstelwerkzaamheden, zorg er dan voor dat de draadschijf of borstel niet in aanraking komt met de beschermkap. De draadschijf of borstel kan in diameter toenemen als gevolg van de werklast en middelpuntvliedende krachten.

Aanvullende veiligheidsinformatie

Draag een veiligheidsbril.

• Gebruik geschikte detectoren om te bepalen of er verborgen toevoerleidingen zijn, of neem contact op met het plaatselijke energiebedrijf voor hulp. Contact met elektrische kabels kan brand en elektrische schokken veroorzaken. Beschadiging van gasleidingen kan leiden tot explosie. Het breken van waterleidingen veroorzaakt materiële schade.
• Raak slijp- en doorslijpschijven niet aan voordat ze zijn afgekoeld. De schijven kunnen erg heet worden tijdens het werken.
• Laat de Aan/Uit-schakelaar los en zet deze in de Uit-stand wanneer de stroomtoevoer wordt onderbroken, bijvoorbeeld wanneer het accupack wordt verwijderd. Dit voorkomt onbedoeld opnieuw opstarten.
• Zet het werkstuk vast. Een werkstuk dat met klemmen of in een bankschroef is vastgeklemd, zit steviger vast dan met de hand.
• In geval van beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. De accu kan vlam vatten of ontploffen. Zorg ervoor dat de ruimte goed geventileerd is en zoek medische hulp als u nadelige effecten ondervindt. De dampen kunnen het ademhalingssysteem irriteren.
• Open de accu niet. Er bestaat risico op kortsluiting.
• De accu kan worden beschadigd door puntige voorwerpen zoals spijkers of schroevendraaiers of door extern uitgeoefende kracht. Er kan een interne kortsluiting optreden, waardoor de accu kan verbranden, roken, exploderen of oververhit raken.
• Gebruik de accu alleen in producten van de fabrikant. Dit is de enige manier waarop u de accu kunt beschermen tegen gevaarlijke overbelasting.

Bescherm de accu tegen hitte, bijvoorbeeld tegen continue intense zonnestraling, vuur, vuil, water en vocht. Er bestaat risico op explosie en kortsluiting.

Productbeschrijving en specificaties

Lees alle veiligheids- en algemene instructies. Het niet in acht nemen van de veiligheids- en algemene instructies kan een elektrische schok, brand en/of ernstig letsel veroorzaken.
Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik
Het elektrische gereedschap is bedoeld voor het doorslijpen, ruwen en borstelen van metalen en stenen materialen, evenals het maken van gaten in stenen materialen met behulp van diamantkernboren, zonder het gebruik van water.
Een afzonderlijke beschermkap voor het doorslijpen moet worden gebruikt bij het doorslijpen met gebonden schuurmiddelen.
Bij het doorslijpen van steen moet voldoende stofafzuiging aanwezig zijn.

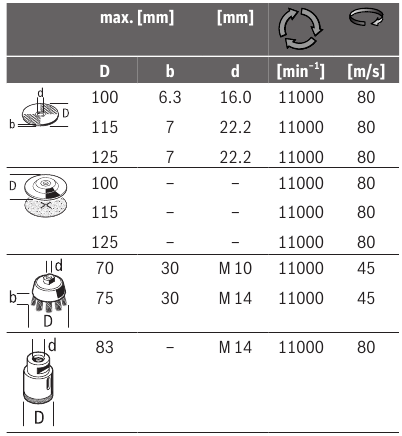

Met goedgekeurde schuurmiddelen kan het elektrische gereedschap worden gebruikt voor het schuren met schuurschijven.
Het elektrische gereedschap mag niet worden gebruikt om beton te slijpen.

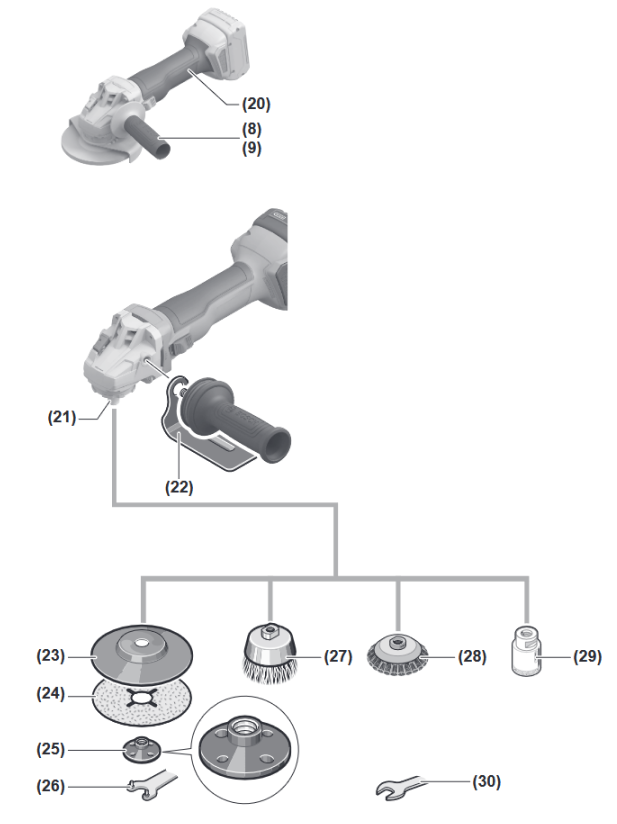

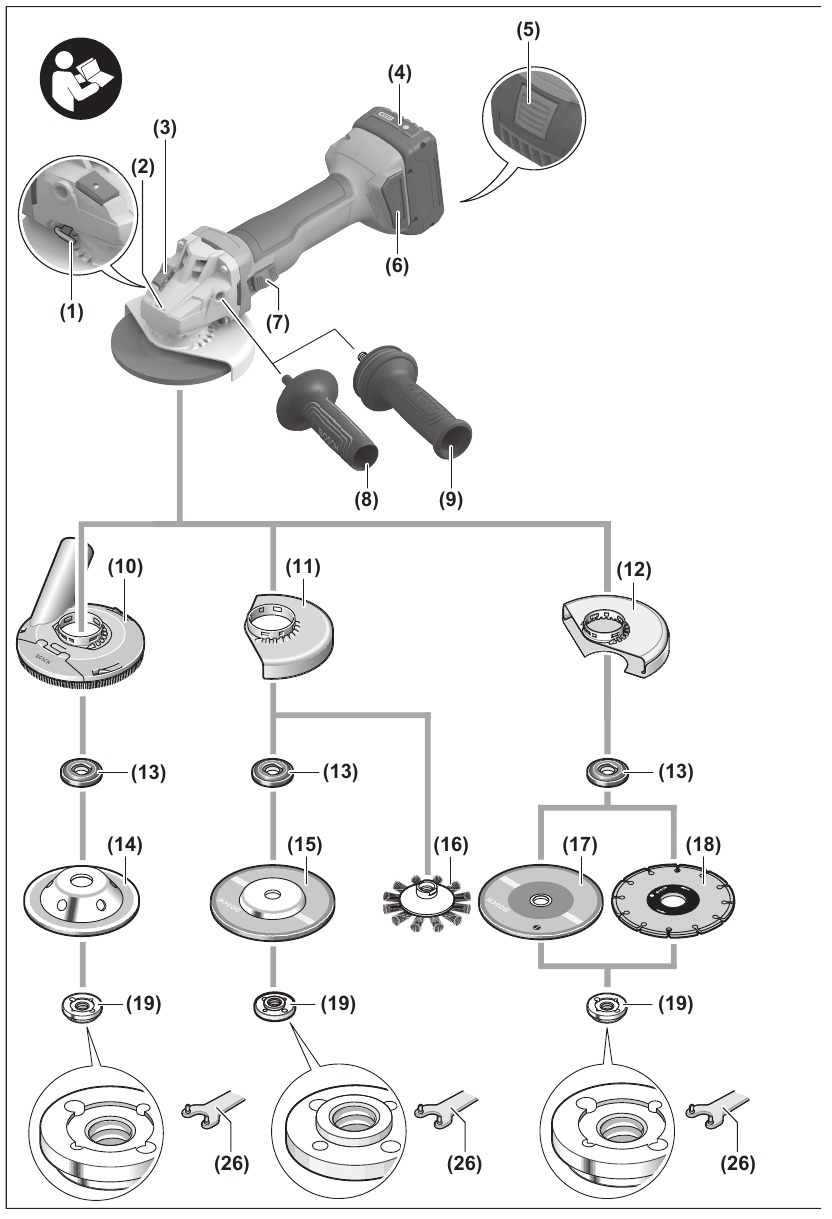

Productkenmerken

1. Ontgrendelingshendel voor beschermkap
2. Draaipijl op behuizing
3. Spindelvergrendelingsknop
4. Accu^a)
5. Accu-ontgrendelingsknop^a)
6. Stoffilter (2x)
7. Aan/uit-schakelaar
8. Standaard extra handgreep (geïsoleerd gripoppervlak)
9. Trillingsarme extra handgreep (geïsoleerd gripoppervlak)^a)
10. Afzuigkap voor slijpen^a)
11. Beschermkap voor slijpen
12. Beschermkap voor doorslijpen^a)
13. Bevestigingsflens
14. Hardmetalen slijpkop^a)
15. Slijpschijf^a)
16. Schijfborstel (M 14)^a)
17. Doorslijpschijf^a)
18. Diamantdoorslijpschijf^a)
19. Spanmoer
20. Handgreep (geïsoleerd gripoppervlak)
21. Slijpspil
22. Handbescherming^a)
23. Rubberen schuurzool^a)
24. Schuurblad^a)
25. Ronde moer^a)
26. Tweepuntige steeksleutel voor spanmoer/ronde moer
27. Komborstel^a)
28. Kegelborstel^a)
29. Diamantboor^a)
30. Steeksleutel^a)
31. Afzuigkap voor doorslijpen met geleiders^a)

1. Dit accessoire behoort niet tot de standaardleveringsomvang.

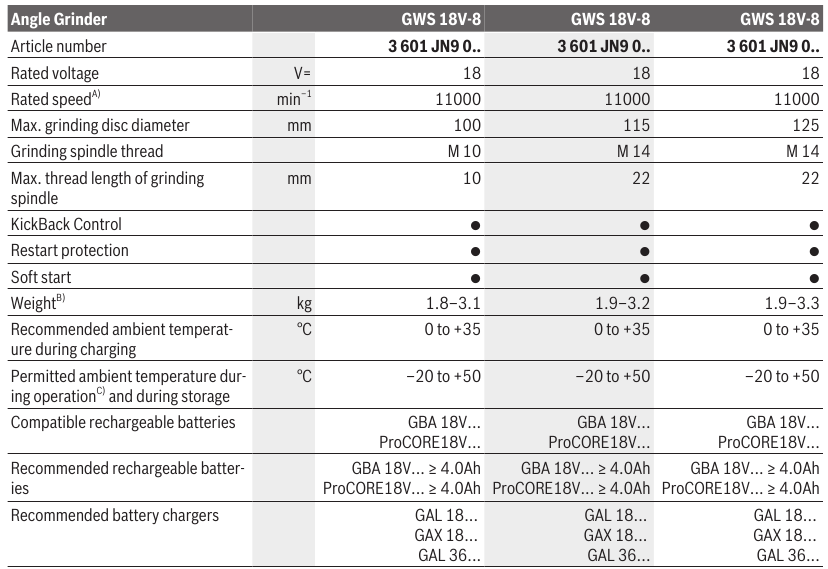

Technische gegevens

1. Gemeten bij 20–25°C met accuProCORE18V 12.0Ah
2. Afhankelijk van de gebruikte accu(4), beschermkap ((12), (11)) en extra handgreep ((8), (9))
3. Beperkte prestaties bij temperaturen < 0°C

De waarden kunnen variëren afhankelijk van het product, het toepassingsgebied en de omgevingsomstandigheden. Ga voor meer informatie naar www.bosch-professional.com/wac.

Terugslagcontrole

Als er een plotselinge terugslag in het elektrische gereedschap is, bijvoorbeeld door vastlopen in een scheidende snede, wordt de stroomtoevoer naar de motor elektronisch onderbroken.
Om het gereedschap te herstarten, zet u de aan/uit-schakelaar (7) in de "uit"-stand en schakelt u het elektrische gereedschap vervolgens weer in.

Herstartbeveiliging

De herstartbeveiliging voorkomt dat het elektrische gereedschap ongecontroleerd start nadat de stroomtoevoer ernaar is onderbroken.
Om het gereedschap te herstarten, zet u de aan/uit-schakelaar (7) in de uit-stand en schakelt u het elektrische gereedschap vervolgens weer in.

Zachte aanloop
De elektronische zachte aanloop beperkt het koppel wanneer het elektrische gereedschap wordt ingeschakeld en verlengt de levensduur van de motor.

Accu

Bosch verkoopt sommige accugereedschappen zonder accu. U kunt zien of een accu is meegeleverd met het elektrische gereedschap door naar de verpakking te kijken.

De accu opladen

• Gebruik alleen de opladers die in de technische gegevens worden vermeld. Alleen deze opladers zijn afgestemd op de lithium-ionaccu van uw elektrische gereedschap.
  Opmerking: Lithium-ionaccu's worden gedeeltelijk opgeladen geleverd volgens internationale transportvoorschriften. Om de volledige accucapaciteit te garanderen, laadt u de accu volledig op voordat u uw gereedschap voor de eerste keer gebruikt.

De accu plaatsen
Duw de opgeladen accu in de accuhouder totdat deze vastklikt.

De accu verwijderen
Om de accu te verwijderen, drukt u op de accu-ontgrendelingsknop en trekt u de accu eruit. Gebruik hierbij geen kracht.
De accu heeft twee vergrendelingsniveaus om te voorkomen dat de accu eruit valt als de accu-ontgrendelingsknop per ongeluk wordt ingedrukt. De accu wordt op zijn plaats gehouden door een veer wanneer deze in het elektrische gereedschap is geplaatst.

Accu-oplaadindicator
Opmerking: niet alle accutypes hebben een accu-oplaadindicator.
De groene LED's op de accu-oplaadindicator geven de laadstatus van de accu aan. Om veiligheidsredenen is het alleen mogelijk om de laadstatus te controleren wanneer het elektrische gereedschap niet in werking is.
Druk op de knop voor de accu-oplaadindicator of om de laadstatus weer te geven. Dit is ook mogelijk wanneer de accu is verwijderd.
Als er geen LED oplicht nadat u op de knop voor de accu-oplaadindicator hebt gedrukt, is de accu defect en moet deze worden vervangen.

Accumodel GBA 18V...

Accumodel ProCORE18V...

Aanbevelingen voor optimale omgang met de accu
Bescherm de accu tegen vocht en water.
Bewaar de accu alleen binnen een temperatuurbereik van −20 tot 50°C. Laat de accu bijvoorbeeld niet in de zomer in uw auto liggen.
Reinig af en toe de ventilatiesleuven op de accu met een zachte borstel die schoon en droog is.
Een aanzienlijk kortere gebruiksduur na het opladen geeft aan dat de accu is verslechterd en moet worden vervangen.
Volg de instructies voor de juiste verwijdering.

Montage

Montage van beschermingsmiddelen

• Haal vóór alle werkzaamheden aan de machine (bijv. onderhoud, gereedschap wisselen, enz.) de accu uit de machine. Er bestaat letselgevaar door het onbedoeld indrukken van de aan/uit-schakelaar.
  Opmerking: Als de slijpschijf tijdens het werk breekt of als de bevestigingen van de beschermkap/machine beschadigd raken, moet de machine direct naar de klantenservice worden gestuurd; zie het hoofdstuk "Klantenservice en toepassingsadvies" voor de adressen.

Beschermkap voor slijpen

Plaats de beschermkap (11) op de opname op de machine totdat de coderingsnokken van de beschermkap in lijn zijn met de opname. Houd hierbij de ontgrendelingshendel (1) ingedrukt.
Druk de beschermkap (11) op de spilflens totdat de schouder van de beschermkap op de flens van de machine zit en draai de beschermkap totdat deze hoorbaar vastklikt.
Pas de positie van de beschermkap (11) aan de eisen van de werkzaamheden aan. Duw hiervoor de ontgrendelingshendel (1) omhoog en draai de beschermkap (11) in de vereiste positie.

• Plaats de beschermkap (11) altijd zodanig dat de twee nokken op de ontgrendelingshendel (1) in de bijbehorende openingen op de beschermkap (11) grijpen.
• Stel de beschermkap (11) zo in dat vonken in de richting van de bediener worden voorkomen.
• De beschermkap (11) mag alleen in de richting van het accessoire kunnen worden gedraaid als de ontgrendelingshendel (1) wordt bediend. Anders mag de machine in geen geval meer worden gebruikt en moet deze naar de klantenservice worden gestuurd.

Opmerking: De coderingsnokken op de beschermkap (11) zorgen ervoor dat alleen een beschermkap die geschikt is voor de machine kan worden gemonteerd.

Afzuigkap voor schuren
Voor stofarm schuren van verf, lakken en kunststoffen in combinatie met hardmetalen slijpkoppen (14) kunt u de afzuigkap (10) gebruiken. De afzuigkap (10) is niet geschikt voor het bewerken van metaal.
Een geschikte Bosch-stofzuiger kan op de afzuigkap (10) worden aangesloten. Steek hiervoor de stofzuigerslang met stofzuigadapter in de daarvoor bestemde aansluiting van de afzuigkap.

Beschermkap voor doorslijpen

• Gebruik altijd de beschermkap voor doorslijpen (12) bij het doorslijpen met gebonden schuurmiddelen.
• Zorg voor voldoende stofafzuiging bij het doorslijpen van steen.

De beschermkap voor doorslijpen (12) wordt op dezelfde manier gemonteerd als de beschermkap voor slijpen (11).

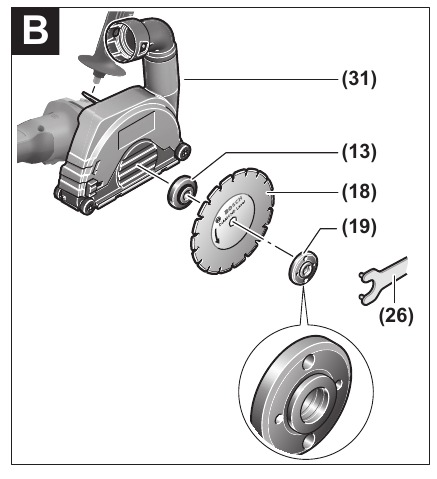

Afzuigkap voor doorslijpen met een geleidingsblok
De afzuigkap voor doorslijpen met een geleidingsblok (31) wordt op dezelfde manier gemonteerd als de beschermkap voor slijpen (11).

Handbescherming

• Monteer altijd de handbescherming (22) bij het werken met de rubber schuurzool (23) of met de komborstel/kegelborstel/diamant-ringfrees.

Bevestig de handbescherming (22) aan de extra handgreep (8)/(9).

Standaard extra handgreep/trillingsgedempte extra handgreep
Schroef de extra handgreep (8)/(9) afhankelijk van de werkwijze rechts of links op de machinekop.

• Gebruik de machine niet zonder de extra handgreep (8)/(9).
• Gebruik de machine niet verder als de extra handgreep (8)/(9) beschadigd is. Breng geen wijzigingen aan aan de extra handgreep (8)/(9).

De trillingsgedempte extra handgreep (9) vermindert trillingen, waardoor de machine veilig en comfortabeler kan worden gebruikt.

Montage van de schuurwerktuigen

• Haal vóór alle werkzaamheden aan de machine (bijv. onderhoud, gereedschap wisselen, enz.) de accu uit de machine. Er bestaat letselgevaar door het onbedoeld indrukken van de aan/uit-schakelaar.
• Raak slijp- en doorslijpschijven pas aan nadat ze zijn afgekoeld. De schijven kunnen tijdens het werk erg heet worden.
  Reinig de slijpspindel (21) en alle te monteren onderdelen. Vergrendel de slijpspindel met de spindelvergrendelingsknop (3) voordat u de schuurwerktuigen vastklemt en losmaakt.
• Druk niet op de spindelvergrendelingsknop als de slijpspindel draait. De machine kan hierdoor beschadigd raken.

Slijp-/doorslijpschijf
Let op de afmetingen van de slijpwerktuigen. De diameter van het montagegat moet zonder speling op de montageflens passen. Gebruik geen verloopstukken of adapters.
Let er bij het gebruik van diamantslijpschijven op dat de richtingpijl op de diamantslijpschijf en de draairichting van de machine (zie richtingpijl op de machinekop) overeenkomen.
Zie de grafische pagina voor de montagesequentie.
Om de slijp-/doorslijpschijf vast te zetten, schroeft u de spanmoer (19) vast en draait u deze vast met de tweegatsleutel.

• Controleer na de montage van het schuurwerktuig of het schuurwerktuig correct is gemonteerd en vrij kan draaien voordat u de machine inschakelt. Zorg ervoor dat het schuurwerktuig niet tegen de beschermkap of andere onderdelen komt.

Montageflens voor slijpspindel M 14: Een kunststof onderdeel (O-ring) is gemonteerd rond de centreerkraag in de montageflens (13). Als de O-ring ontbreekt of beschadigd is, moet de montageflens (13) worden vervangen voordat het werk kan worden hervat.

Goedgekeurde schuurwerktuigen
U kunt alle schuurwerktuigen gebruiken die in deze gebruiksaanwijzing worden genoemd.
Het toegestane toerental [min^-1] of de omtreksnelheid [m/s] van de gebruikte schuurwerktuigen moet minstens overeenkomen met de waarden in de tabel.
Het is daarom belangrijk om de toegestane rotatie-/omtreksnelheid op het etiket van het schuurwerktuig in acht te nemen.

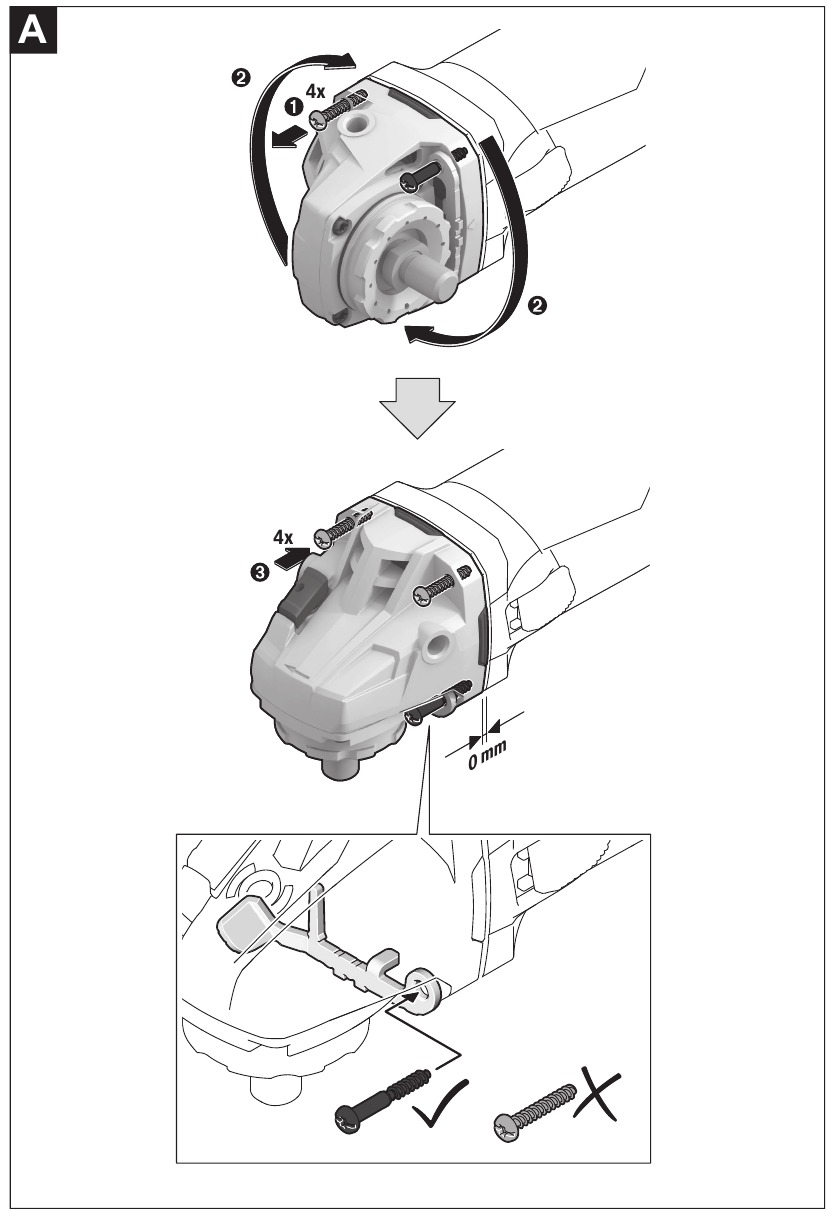

De machinekop draaien (zie afbeelding A)

• Haal vóór alle werkzaamheden aan de machine (bijv. onderhoud, gereedschap wisselen, enz.) de accu uit de machine. Er bestaat letselgevaar door het onbedoeld indrukken van de aan/uit-schakelaar.

De machinekop kan in stappen van 90° worden gedraaid. Op deze manier kan de aan/uit-schakelaar in een gunstiger bedieningspositie worden gebracht voor bepaalde toepassingen, bijv. voor linkshandige gebruikers.
Draai de vier schroeven (➊) volledig los. Draai de machinekop voorzichtig, zonder deze uit de behuizing te verwijderen, in de nieuwe positie (➋). Draai de vier schroeven (➌) in en draai ze weer vast.

Stof-/spaanderafzuiging
Stof van materialen zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van dit stof kan allergische reacties veroorzaken en/of luchtwegaandoeningen bij de gebruiker of bij mensen in de directe omgeving.
Bepaalde soorten stof, zoals eiken- of beukenhoutstof, worden geclassificeerd als kankerverwekkend, vooral in combinatie met additieven voor houtbehandeling (chromaat, houtbeschermingsmiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Gebruik waar mogelijk een stofafzuigsysteem dat geschikt is voor het materiaal.
• Zorg voor een goede ventilatie op de werkplek.
• Het is raadzaam om een ademhalingsmasker met P2-filterklasse te dragen.

De voorschriften voor het te bewerken materiaal die gelden in het land van gebruik, moeten in acht worden genomen.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

Werking

• Belast het elektrisch gereedschap niet zo zwaar dat het tot stilstand komt.
• Haal de accu uit het elektrisch gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschapswisseling enz.). Er bestaat verwondingsgevaar als u per ongeluk op de aan/uit-schakelaar drukt.
• Wees voorzichtig bij het snijden van sleuven in dragende muren; zie het hoofdstuk "Informatie over structureel ontwerp".
• Klem het werkstuk vast als het niet door zijn eigen gewicht wordt vastgehouden.
• Als het elektrische gereedschap zwaar is belast, laat het dan enkele minuten onbelast draaien om het accessoire af te koelen.
• Gebruik het elektrisch gereedschap niet met een doorslijpstandaard.
• Raak de slijp- en doorslijpschijven pas aan als ze zijn afgekoeld. De schijven kunnen tijdens het werk erg heet worden.

Werkadvies
Voorbewerken

• Gebruik nooit doorslijpschijven voor voorbewerken.

De beste resultaten bij het voorbewerken worden bereikt met een ingestelde hoek van 30° tot 40°. Beweeg het elektrische gereedschap met matige druk heen en weer. Dit zorgt ervoor dat het werkstuk niet te heet wordt of verkleurt en dat er geen groeven worden gevormd.

Oppervlakteslijpen met lamellenschijf

• Gebruik altijd de beschermkap voor slijpen (11) bij het slijpen met de lamellenschijf.

Met de lamellenschijf (accessoire) kunt u gebogen oppervlakken en profielen bewerken. Lamellenschijven hebben een aanzienlijk langere levensduur, lagere geluidsniveaus en lagere slijptemperaturen dan conventionele slijpschijven.

Oppervlakteslijpen met schuurschijf

• Monteer altijd de handbescherming (22) bij het werken met de rubberen schuurpad (23).

Slijpen met een schuurschijf kan zonder beschermkap.
Zie de grafische pagina voor montage-instructies. Schroef de ronde moer (25) vast en draai deze vast met de tweepuntsleutel.

Komborstel/schijfborstel/conische borstel

• Gebruik altijd de beschermkap voor slijpen (11) bij het borstelen met schijfborstels (16). Borstelen met komborstels (27)/conische borstels (28) kan zonder de beschermkap worden uitgevoerd.
• Monteer altijd de handbescherming (22) bij het werken met de komborstel of conische borstel.
• De draden van de schijfborstel kunnen vast komen te zitten aan de beschermkap en breken als de maximaal toegestane afmetingen van de schijfborstels worden overschreden.

Zie de grafische pagina voor montage-instructies.
De komborstel/conische borstel/schijfborstel met M14-draad moet op de slijpspindel worden geschroefd totdat deze stevig tegen de slijpspindelflens aan het einde van de slijpspindeldraad rust. Draai de komborstel/conische borstel/schijfborstel vast met een steeksleutel.

Metaal doorslijpen

• Gebruik altijd de beschermkap voor doorslijpen (12) bij het doorslijpen met gebonden schuurmiddelen.
  Gebruik bij het abrasief doorslijpen een matige toevoer die is afgestemd op het te bewerken materiaal. Oefen geen druk uit op de doorslijpschijf en kantel of zwaai het elektrische gereedschap niet.
  Probeer niet de snelheid van een tot stilstand komende doorslijpschijf te verminderen door van de zijkant druk uit te oefenen. Het elektrische gereedschap moet altijd in een opwaartse slijpbeweging werken. Anders bestaat het risico dat het ongecontroleerd uit de snede wordt geduwd. Voor de beste resultaten bij het doorslijpen van profielen en rechthoekige buizen, begint u bij de kleinste doorsnede.


Steen doorslijpen (zie afbeelding B)

• Zorg voor voldoende stofafzuiging bij het doorslijpen van steen.
• Draag een stofmasker.
• Het elektrische gereedschap mag alleen worden gebruikt voor droog doorslijpen/slijpen.

Voor de beste resultaten bij het doorslijpen van steen gebruikt u een diamanten doorslijpschijf.
Bij gebruik van de afzuigkap voor doorslijpen met een geleider (31) moet de stofzuiger zijn goedgekeurd voor het opzuigen van steenstof. Geschikte stofzuigers zijn verkrijgbaar bij Bosch.

Schakel het elektrische gereedschap in en plaats het met het voorste deel van de geleider op het werkstuk. Beweeg het elektrische gereedschap met een matige toevoerbeweging die is afgestemd op het te bewerken materiaal.

Bij het doorslijpen van bijzonder harde materialen, zoals beton met een hoog kiezelgehalte, kan de diamanten doorslijpschijf oververhit raken en daardoor beschadigd raken. Dit wordt duidelijk aangegeven door cirkelvormige vonken die met de diamanten doorslijpschijf meedraaien.
Als dit gebeurt, stop dan met doorslijpen en laat de diamanten doorslijpschijf afkoelen door het elektrische gereedschap korte tijd onbelast op maximale snelheid te laten draaien.
Als het werk merkbaar langzamer gaat en met cirkelvormige vonken, geeft dit aan dat de diamanten doorslijpschijf bot is geworden. U kunt de schijf opnieuw slijpen door deze kort in schuurmateriaal (bijv. kalkzandsteen) te snijden.

Andere materialen doorslijpen

• Gebruik voor het doorslijpen van materialen zoals kunststof, composietmaterialen enz. met gebonden doorslijpschijven of Carbide Multi Wheel doorslijpschijven altijd de beschermkap voor doorslijpen (12). U kunt een verbeterde stofafzuiging bereiken door de afzuigkap met een geleider te gebruiken (31).

Werken met diamantboorringen

• Gebruik alleen droge diamantboorringen.
• Monteer altijd de handbescherming (22) bij het werken met diamantboorringen.

Plaats de diamantboorring niet evenwijdig aan het werkstuk. Laat hem onder een hoek en in een cirkelvormige beweging in het werkstuk zakken. Hierdoor kunt u een optimale koeling bereiken en een langere levensduur van de diamantboorring garanderen.

Informatie over structureel ontwerp
Uitsparingen in dragende wanden zijn onderworpen aan landspecifieke voorschriften. Deze voorschriften moeten onder alle omstandigheden in acht worden genomen. Vraag advies aan de verantwoordelijke constructeur, architect of bouwbegeleider voordat u met de werkzaamheden begint.

Inbedrijfstelling
In-/uitschakelen
Om het elektrische gereedschap te starten, duwt u de aan/uit-schakelaar (7) naar voren. Om de aan/uit-schakelaar (7) in de vergrendelde stand te zetten, duwt u de aan/uit-schakelaar (7) naar voren en omlaag totdat deze vastklikt.
Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (7) los; of, als de schakelaar is vergrendeld, duwt u de aan/uit-schakelaar (7) kort naar achteren en omlaag en laat u deze vervolgens los.

• Controleer schuurgereedschappen altijd voor gebruik. Het schuurgereedschap moet correct zijn gemonteerd en vrij kunnen bewegen. Voer een proefdraai uit van minstens één minuut zonder belasting. Gebruik geen schuurgereedschappen die beschadigd zijn, niet zuiver draaien of trillen tijdens gebruik. Beschadigde schuurgereedschappen kunnen uit elkaar barsten en letsel veroorzaken.

Onderhoud en service

Onderhoud en reiniging

• Haal de accu uit het elektrisch gereedschap voordat u werkzaamheden aan het elektrische gereedschap uitvoert (bijv. onderhoud, gereedschapswisseling enz.). Er bestaat verwondingsgevaar als u per ongeluk op de aan/uit-schakelaar drukt.
• Om een veilige en efficiënte werking te garanderen, moet u het elektrische gereedschap en de ventilatieopeningen altijd schoonhouden. Bewaar en behandel de accessoires zorgvuldig.

Aftersales-service en toepassingsservice
Onze aftersales-service beantwoordt uw vragen over het onderhoud en de reparatie van uw product en over reserveonderdelen. U kunt explosietekeningen en informatie over reserveonderdelen vinden op: www.bosch-pt.com
Het Bosch-productgebruikadviesteam helpt u graag met al uw vragen over onze producten en hun accessoires.
Vermeld in alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat.

Maleisië
Robert Bosch Sdn. Bhd.(220975-V) PT/SMY
No. 8A, Jalan 13/6
46200 Petaling Jaya
Selangor
Tel.: (03) 79663194
Toll-Free: 1800 880188
Fax: (03) 79583838 E-Mail: kiathoe.chong@my.bosch.com www.bosch-pt.com.my
U kunt verdere serviceadressen vinden op: www.bosch-pt.com/serviceaddresses

Transport
De aanbevolen lithium-ionbatterijen zijn onderworpen aan de wetgeving inzake het transport van gevaarlijke goederen. De gebruiker kan de batterijen over de weg vervoeren zonder verdere eisen.
Wanneer de batterijen door derden worden verzonden (bijv. luchttransport of expeditiebedrijf), moeten speciale eisen aan de verpakking en etikettering (bijv. ADR-voorschriften) worden nageleefd. Een expert op het gebied van gevaarlijke goederen moet worden geraadpleegd bij het voorbereiden van de artikelen voor verzending.
Verzend accupacks alleen als de behuizing onbeschadigd is. Plak of maskeer open contacten af en verpak de accu zodanig dat deze niet in de verpakking kan bewegen. Houd ook rekening met de mogelijkheid van meer gedetailleerde nationale voorschriften.

Referenties

• http://www.bosch-professional.com/wac
• Home | Bosch Power Tools
• Bosch Power Tools | Bosch Professional
• Service worldwide

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Professional GWS 18V-8 Handleiding

Beschikbare talen
