Introductie

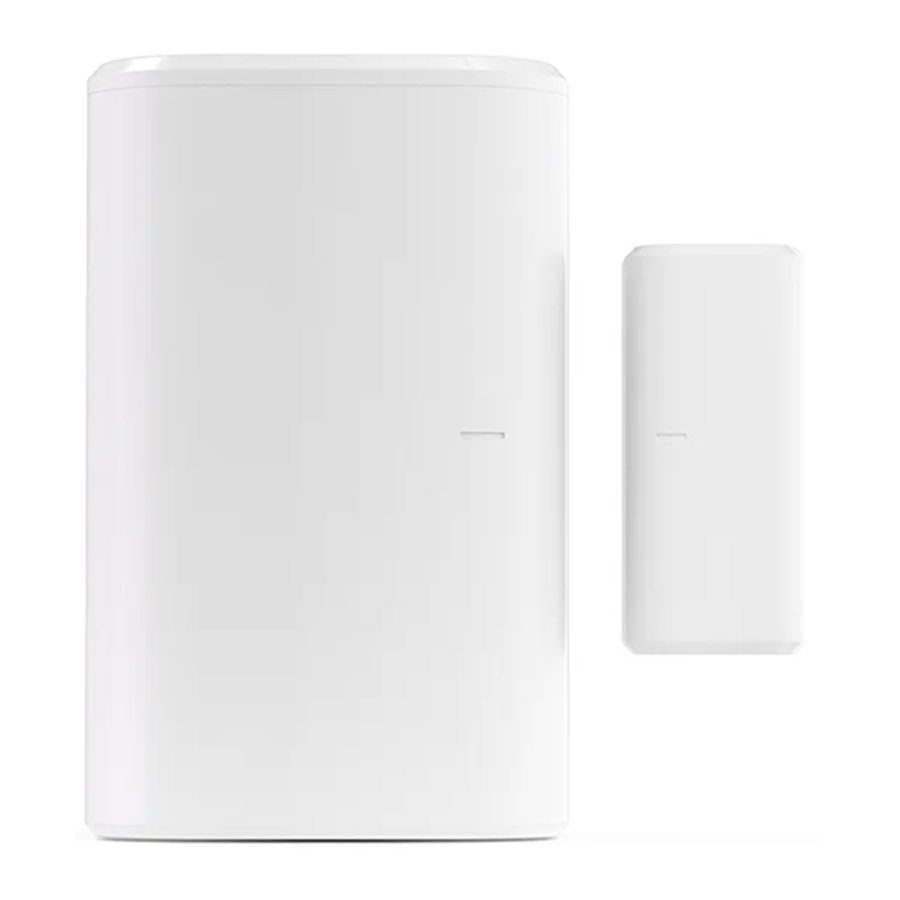

SNZB-04P is een op het Zigbee 3.0-protocol gebaseerde deur-/raamsensor die is uitgerust met een sabotagebestendige functie. Hij detecteert de open- en dichtstatus van deuren en ramen door de nabijheid van de zender en magneet te detecteren. Deze sensor werkt naadloos samen met andere slimme apparaten om eenvoudig verschillende scenario's te creëren, zoals het automatisch inschakelen van verlichting wanneer een deur wordt geopend,
het activeren van hoorbare en visuele alarmen in geval van ongeoorloofde toegang en het verzenden van app-meldingen om u op de hoogte te houden.
Functies:
Melding bij lage batterijspanning
Geschiedenis bekijken
Sabotagealarm
Slimme scène
*De functionele kenmerken zijn afhankelijk van de functionaliteit van de Zigbee-gateway.
*De apparatuur is alleen geschikt voor montage op hoogtes ≤ 2 m.
|
|
|
|
|
|
Instructie van de ledindicatorstatus
| Ledindicatorstatus | Statusinstructie |
| Knippert langzaam gedurende 180 seconden | Eerste keer inschakelen/houd de knop 5 seconden ingedrukt om de koppelingsmodus te activeren |
| Blijft 3 seconden branden en blijft vervolgens uit | Succesvol gekoppeld |
| Stopt langzaam met knipperen en blijft uit | Distributiefout/-time-out |
| Knippert eenmaal snel | Niet toegevoegd aan de gateway en druk kort op de knop |
| Knippert tweemaal snel | Toegevoegd aan de gateway en online, en druk kort op de knop |
| Knippert langzaam gedurende 30 seconden | Abnormale communicatie |
Specificatie
| Model | SNZB-04P |
| MCU | EFR32MG22 |
| Ingang | CR2477 (3V) |
| Kleur | Wit |
| Productafmeting | Zender (50,5 x 32 x 21,9 mm) Magneet (27 x 12,12,4 mm) |
| Nettogewicht | 33g |
| Materiaal behuizing | PC |
| Draadloze verbinding | Zigbee 3.0 IEEE802.15.4 |
| Koppelingstijd | 180s |
| Communicatieafstand | Binnenomgeving 30m |
| Toepasselijke plaats | Binnen |
| Installatieafstand | ≤ 20 mm |
| Werktemperatuur | -10°C~60°C |
| Werkvochtigheid | 5-95% RH, niet-condenserend |
| Werkhoogte | Minder dan 5000 m |
| Certificering | CE/FCC/ISED/RoHS |
| Uitvoeringsstandaard | EN IEC 62368-1 |
Download de eWeLink-app en voeg het apparaat toe
Download de "eWeLink"-app uit de Google Play Store of Apple App Store
QR-code scannen om apparaat toe te voegen

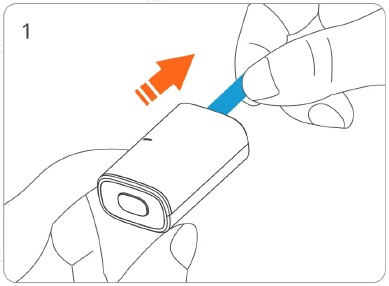

- Verwijder de isolatieplaat van de batterij om het apparaat in te schakelen
![Het apparaat toevoegen met een QR-code - Stap 1]( "Sonoff - SNZB-04P - Het apparaat toevoegen met een QR-code - Stap 1")
- Ga naar de modus "scan QR code" (QR-code scannen)
![Het apparaat toevoegen met een QR-code - Stap 2]( "Sonoff - SNZB-04P - Het apparaat toevoegen met een QR-code - Stap 2")
- Scan de QR-code op het apparaat
![Het apparaat toevoegen met een QR-code - Stap 3]( "Sonoff - SNZB-04P - Het apparaat toevoegen met een QR-code - Stap 3")

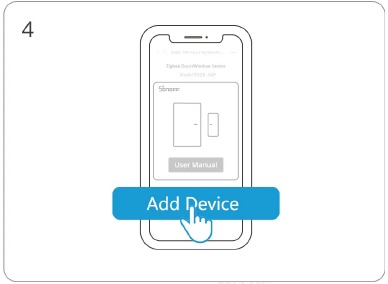

- Selecteer "Add Device" (Apparaat toevoegen)
![Het apparaat toevoegen met een QR-code - Stap 4]( "Sonoff - SNZB-04P - Het apparaat toevoegen met een QR-code - Stap 4")

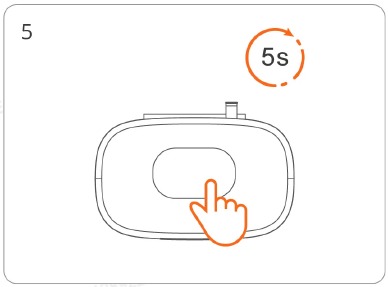

- Houd de knop 5 seconden lang ingedrukt
![Het apparaat toevoegen met een QR-code - Stap 5]( "Sonoff - SNZB-04P - Het apparaat toevoegen met een QR-code - Stap 5")
- De ledindicator knippert langzaam gedurende 180 seconden
![Het apparaat toevoegen met een QR-code - Stap 6]( "Sonoff - SNZB-04P - Het apparaat toevoegen met een QR-code - Stap 6")
- Selecteer Zigbee-gateway
![Het apparaat toevoegen met een QR-code - Stap 7]( "Sonoff - SNZB-04P - Het apparaat toevoegen met een QR-code - Stap 7")
- Wacht tot het toevoegen is voltooid
![Het apparaat toevoegen met een QR-code - Stap 8]( "Sonoff - SNZB-04P - Het apparaat toevoegen met een QR-code - Stap 8")
Overeenkomende gateways
SONOFF ZBBridge, ZBBridge-P, NSPanel PRO, AIBridge, ZBDongle-P, ZBDongle-E
Compatibele gatewaymodellen van derden:
Amazon Gateway-model: Echo Plus 2nd, Echo Show 2nd, Echo 4th Gen
SmartThings Gateway-model: SmartThings hub V3, AeoTec Smart Home Hub V3
Andere gateways die het draadloze ZigBee3.0-protocol ondersteunen. Gedetailleerde informatie is in overeenstemming met het eindproduct.
Effectieve verificatie van de communicatieafstand
Installeer het apparaat op de gewenste plaats en druk vervolgens op de koppelingsknop op het apparaat. Als de ledindicator tweemaal knippert, betekent dit dat het apparaat en het apparaat onder het Zigbee-netwerk (het routerapparaat of de hub) zich binnen de effectieve communicatieafstand bevinden.
Installatie
- Scheur de beschermfolie van de 3M-lijm.
![Installatie - Stap 1]( "Sonoff - SNZB-04P - Installatie - Stap 1")
- Probeer tijdens de installatie de markeringslijn op de magneet uit te lijnen met die op de zender.
![Installatie - Stap 2]( "Sonoff - SNZB-04P - Installatie - Stap 2")
- Installeer ze afzonderlijk in het openings- en sluitgebied (zoals ramen).
![Installatie - Stap 3]( "Sonoff - SNZB-04P - Installatie - Stap 3")
Voorzorgsmaatregelen
Zorg ervoor dat de installatieopening minder dan 20 mm is wanneer de deur of het raam gesloten is
Fabrikant: Shenzhen Sonoff Technologies Co.,Ltd.
Adres: 3F&6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong, China
Postcode: 518000
Website: sonoff.tech
Service-e-mail: support@itead.cc
Referenties
![play.google.com]()
Error 500 (Server Error)!!1![www.apple.com]()
App Store - Apple![sonoff.tech]()
SONOFF Official Homepage| Smart Home automation SONOFF Official
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Sonoff SNZB-04P Handleiding
