Inleiding
De SNZB-03P is een bewegingssensor op basis van het Zigbee 3.0-protocol met laag vermogen die gebruikmaakt van infraroodsensortechnologie om bewegende objecten in realtime in zijn omgeving te detecteren. Het ondersteunt slimme scènes die linken met andere slimme apparaten, waardoor het gemakkelijk is om functies te bereiken zoals automatische verlichting wanneer iemand een kamer binnenkomt en het uitschakelen van lichten wanneer het gebied leeg is, perfect voor hallen en gangen. Het kan ook worden gebruikt voor beveiligingsdoeleinden, zoals het detecteren van ongeoorloofde toegang. Het kan een camera activeren om een video op te nemen, een geluidsalarm activeren via de gateway en app-meldingen verzenden om u te waarschuwen, naast andere mogelijkheden.
Kenmerken:
Bewegingsdetectie
Snelle detectie
Lichtdetectie
Batterijduur van 3 jaar
*De functionele kenmerken zijn afhankelijk van de functionaliteit van de Zigbee-gateway.
*De apparatuur is alleen geschikt voor montage op hoogtes ≤ 2 m.
|
|
|
|
Instructie van LED-indicatorstatus
| LED-indicatorstatus | Statusinstructie |
| Langzaam knipperen gedurende 180 seconden | Eerste keer inschakelen/houd de knop 5 seconden ingedrukt om de koppelingsmodus te openen |
| Blijf 3 seconden branden en houd vervolgens uit | Succesvol gekoppeld |
| Verlaat langzaam knipperen en houd uit | Distributiefout/time-out |
| Eén keer snel knipperen | Niet toegevoegd aan de gateway, en kort op de knop drukken |
| Twee keer snel knipperen | Toegevoegd aan de gateway en online, en kort op de knop drukken |
| Langzaam knipperen gedurende 30 seconden | Abnormale communicatie |
Specificatie
| Model | SNZB-03P |
| MCU | EFR32MG22 |
| Input | CR2477 (3V) |
| Kleur | Wit |
| Productafmeting | 44x44x65mm |
| Nettogewicht | 54g |
| Behuizingsmateriaal | PC |
| Draadloze verbinding | Zigbee 3.0 IEEE802.15.4 |
| Koppelingstijd | 180s |
| Communicatieafstand | Binnenomgeving 30m |
| Toepasselijke plaats | Binnen |
| Detectiehoek | 110° |
| Detectieafstand | 6m |
| Werktemperatuur | -10°C~60°C |
| Werkvochtigheid | 5-95% RV, niet-condenserend |
| Werkhoogte | Minder dan 5000m |
| Certificering | CE/FCC/ISED/RoHS |
| Uitvoeringsstandaard | EN IEC 62368-1 |
Download de eWeLink-app en voeg het apparaat toe
Download de "eWeLink"-app van Google Play Store of Apple App Store
Scan QR-code om apparaat toe te voegen

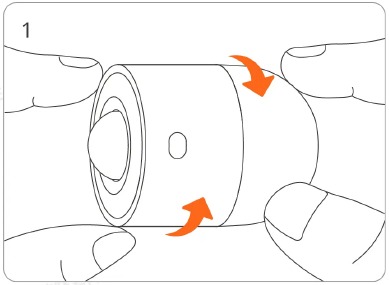

- Draai om de sensor te openen
![Het apparaat toevoegen met een QR-code - Stap 1]( "Sonoff - SNZB-03P - Het apparaat toevoegen met een QR-code - Stap 1")

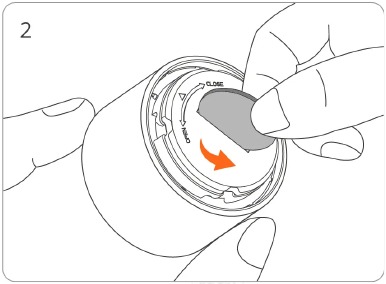

- Gebruik een munt of ander hulpmiddel om de batterijklep los te schroeven
![Het apparaat toevoegen met een QR-code - Stap 2]( "Sonoff - SNZB-03P - Het apparaat toevoegen met een QR-code - Stap 2")

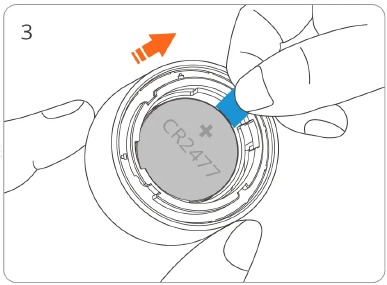

- Verwijder de batterij-isolatieplaat om het apparaat in te schakelen
![Het apparaat toevoegen met een QR-code - Stap 3]( "Sonoff - SNZB-03P - Het apparaat toevoegen met een QR-code - Stap 3")
- Ga naar de modus "scan QR code" (QR-code scannen)
![Het apparaat toevoegen met een QR-code - Stap 4]( "Sonoff - SNZB-03P - Het apparaat toevoegen met een QR-code - Stap 4")

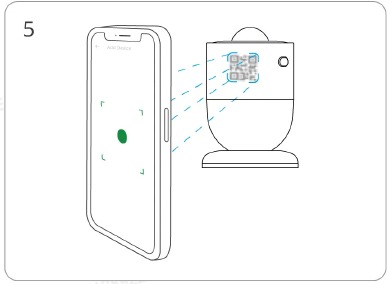

- Scan de QR-code op het apparaat
![Het apparaat toevoegen met een QR-code - Stap 5]( "Sonoff - SNZB-03P - Het apparaat toevoegen met een QR-code - Stap 5")

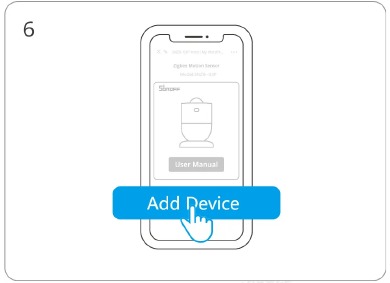

- Selecteer "Add Device" (Apparaat toevoegen)
![Het apparaat toevoegen met een QR-code - Stap 6]( "Sonoff - SNZB-03P - Het apparaat toevoegen met een QR-code - Stap 6")

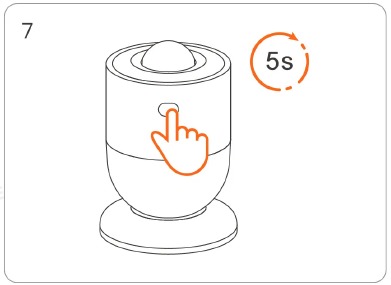

- Houd de knop 5 seconden ingedrukt
![Het apparaat toevoegen met een QR-code - Stap 7]( "Sonoff - SNZB-03P - Het apparaat toevoegen met een QR-code - Stap 7")
- De LED-indicator knippert langzaam gedurende 180 seconden
![Het apparaat toevoegen met een QR-code - Stap 8]( "Sonoff - SNZB-03P - Het apparaat toevoegen met een QR-code - Stap 8")
- Selecteer Zigbee-gateway
![Het apparaat toevoegen met een QR-code - Stap 9]( "Sonoff - SNZB-03P - Het apparaat toevoegen met een QR-code - Stap 9")
- Wacht tot het toevoegen is voltooid
![Het apparaat toevoegen met een QR-code - Stap 10]( "Sonoff - SNZB-03P - Het apparaat toevoegen met een QR-code - Stap 10")
Overeenkomende gateways
SONOFF ZBBridge, ZBBridge-P, NSPanel PRO, AIBridge, ZBDongle-P, ZBDongle-E
Compatibele gatewaymodellen van derden:
Amazon Gateway Model: Echo Plus 2nd, Echo Show 2nd, Echo 4th Gen
SmartThings Gateway Model: SmartThings hub V3, AeoTec Smart Home Hub V3
Andere gateways die het draadloze ZigBee3.0-protocol ondersteunen. Gedetailleerde informatie is in overeenstemming met het uiteindelijke product.
Effectieve communicatieafstand verificatie
Installeer het apparaat op de gewenste plaats en druk vervolgens op de koppelingsknop op het apparaat. De LED-indicator knippert twee keer, wat betekent dat het apparaat en het apparaat onder het Zigbee-netwerk (het routerapparaat of de hub) zich binnen de effectieve communicatieafstand bevinden.
Installatie
- Plaats op het bureaublad
![Installatie - Stap 1]( "Sonoff - SNZB-03P - Installatie - Stap 1")
- Bevestigd aan het metalen oppervlak met de magnetische basis
![Installatie - Stap 2]( "Sonoff - SNZB-03P - Installatie - Stap 2")

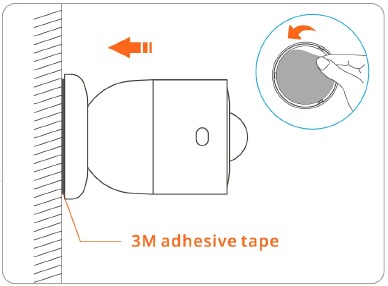

- Plak aan de muur met 3M-lijm van de basis
![Installatie - Stap 3]( "Sonoff - SNZB-03P - Installatie - Stap 3")

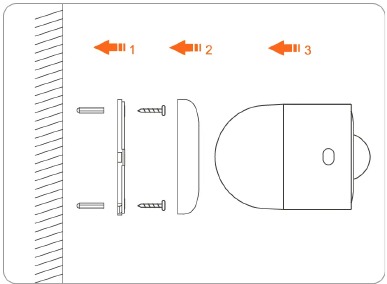

- Basisschroeven aan de muur bevestigd
![Installatie - Stap 4]( "Sonoff - SNZB-03P - Installatie - Stap 4")
Detectiezone
De sensor heeft een detectiebereik van ongeveer 6 meter en een detectiehoek van ongeveer 100 graden.
Fabrikant: Shenzhen Sonoff Technologies Co.,Ltd.
Adres: 3F&6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong, China
Postcode: 518000
Website: sonoff.tech
Service-e-mail: support@itead.cc
