Sonoff PIR3-RF Handleiding

Inhoud

1 Gebruiksaanwijzing
2 Installatiemethoden
3 Specificaties
4 Productintroductie
5 Instructie LED-indicatorstatus
6 Functies
7 Toepassingsmodi
8 Referenties
9 Download handleiding
10 In andere talen

Gebruiksaanwijzing

APP downloaden

Android™ & iOS

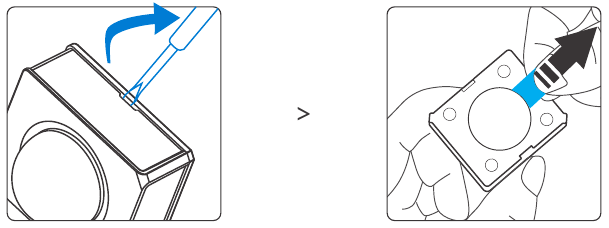

Trek de batterij-isolatiefolie eruit
Het apparaat is verkrijgbaar met en zonder batterij (Batterijmodel: CR2450).

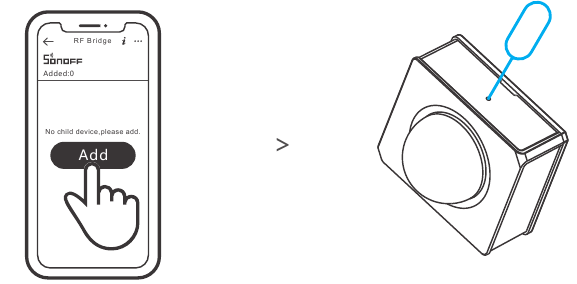

Sub-apparaten toevoegen
Verbind de Bridge voordat u het sub-apparaat toevoegt.

Start de eWeLink APP, selecteer de Bridge die gekoppeld moet worden, tik op "Add" (Toevoegen) en selecteer "Alarm", en u hoort een "Beep" (Piep) die aangeeft dat de Bridge in de koppelmodus gaat, druk vervolgens kort op de koppelknop op het apparaat (of laat het apparaat de beweging detecteren) dat het koppelen succesvol is wanneer de rode LED 1s blijft branden en de Bridge een "Beep-Beep"-geluid maakt.
Als het toevoegen mislukt, verplaatst u het sub-apparaat dichter bij de Bridge en probeert u het opnieuw.

Installatiemethoden

Methode 1:

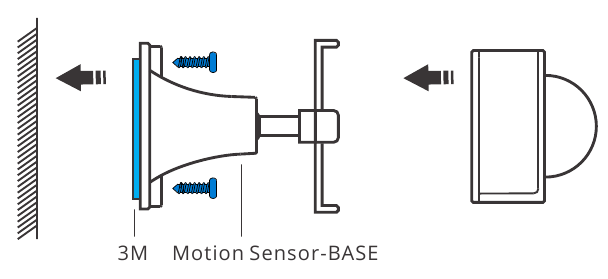

Methode 2:

De bewegingssensor-basis is niet inbegrepen, koop deze apart.
Installeer niet op het metalen oppervlak, anders heeft dit invloed op de draadloze communicatieafstand.
Het gewicht van het apparaat is minder dan 1 kg. Een installatiehoogte van minder dan 2 m wordt aanbevolen.

Specificaties

Model	PIR3-RF
RF	433MHz
Voeding	3V knoopcel (Batterijmodel: CR2450)
Detectieafstand	≤8m (Binnenruimte)
Detectiehoek	100°
Werktemperatuur	-10℃~40℃
Werkvochtigheid	10-90%RH (niet-condenserend)
Materiaal	PC
Afmeting	40x35x28mm

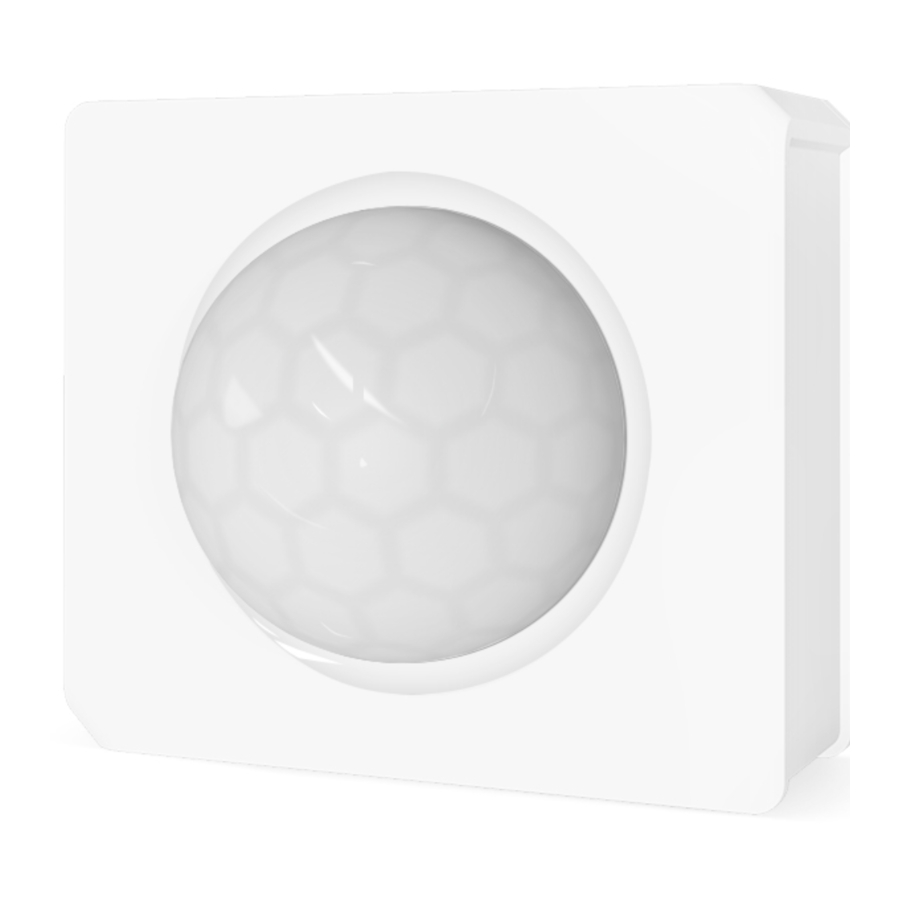

Productintroductie

Instructie LED-indicatorstatus

LED-indicatorstatus	Statusinstructie
Rode LED blijft 1s branden	Er is een beweging gedetecteerd
Rode LED blijft 5s branden	Geschakeld naar de "Normal" (Normale) modus.
Rode LED knippert twee keer	Melding batterij bijna leeg
Groene LED blijft 5s branden	Geschakeld naar de "Alert" (Alarm) modus.

Functies

PIR3-RF is een 433MHz bewegingssensor met laag energieverbruik die de beweging van objecten in realtime kan detecteren. Verbind hem met de Bridge en je kunt een slimme scène creëren om andere apparaten te activeren.

Toepassingsmodi

Het apparaat heeft de "Normal" (Normale) en "Alert" (Alarm) modus. De "Alert" (Alarm) modus is ingesteld door de fabrieksinstelling.
In de "Alert" (Alarm) modus, houd de modus-schakelknop 5s ingedrukt totdat de LED-indicator 5s continu rood brandt, wat betekent dat het apparaat in de "Normal" (Normale) modus gaat.
In de "Normal" (Normale) modus, houd de modus-schakelknop 5s ingedrukt totdat de LED-indicator 5s continu groen brandt, wat betekent dat het apparaat in de "Alert" (Alarm) modus gaat.

"Normal" (Normale) modus:
Er wordt geen beweging gedetecteerd binnen 60s na de vorige detectie, en dan wordt het alarmbericht opnieuw geactiveerd als er een beweging wordt gedetecteerd. Als er binnen 60s een beweging wordt gedetecteerd, wordt het aftellen opnieuw ingesteld en begint het opnieuw.

"Alert" (Alarm) modus:
Het aftellen wordt vergeleken met de "Normal" (Normale) modus veranderd van 60s in 5s. Als er binnen 5s een beweging wordt gedetecteerd, wordt het aftellen niet opnieuw ingesteld. Dit betekent dat het alarmbericht één keer per 5s wordt geactiveerd en naar uw mobiele telefoon wordt gepusht wanneer er altijd een beweging wordt gedetecteerd.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sonoff PIR3-RF Handleiding
