Sonoff SNZB-06P Handleiding
- 1 Inleiding
- 2 Instructie van de status van de ledindicator
- 3 Specificatie
- 4 Download de eWeLink-app en voeg de SONOFF Zigbee-gateway toe
- 5 Scan de QR-code om het apparaat toe te voegen
- 6 Overeenkomende gateways
- 7 Effectieve verificatie van de communicatieafstand
- 8 Installatie
- 9 Referenties
- 10 Download handleiding
- 11 In andere talen
Inleiding

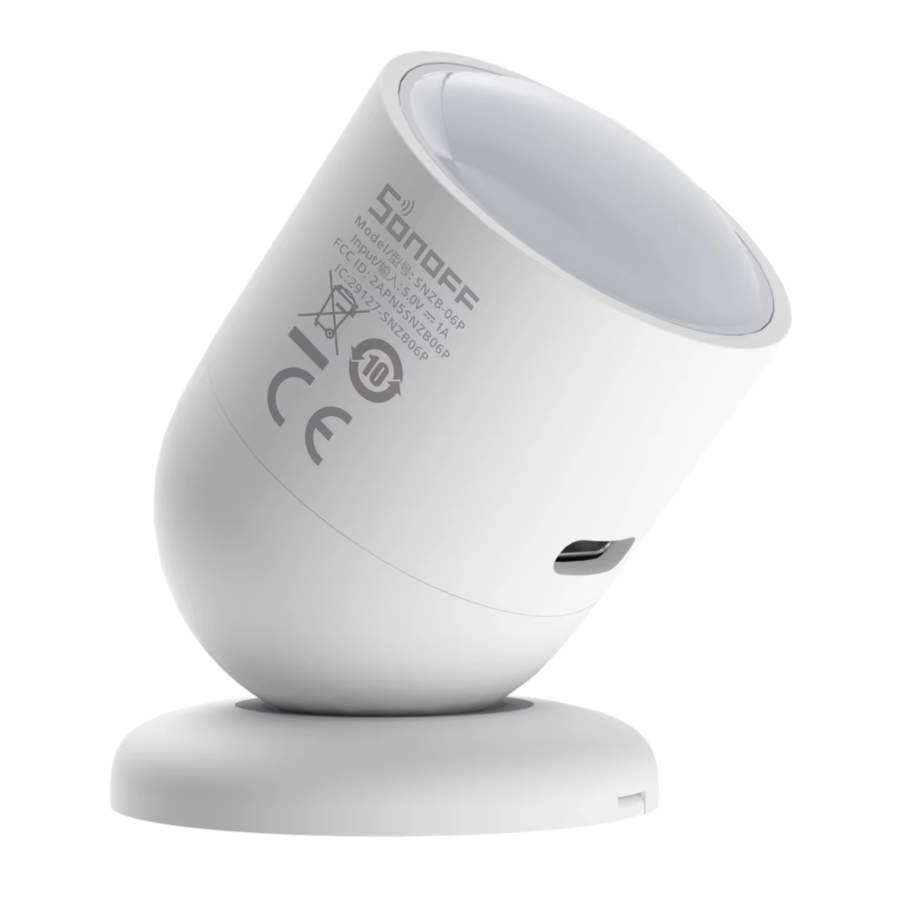

SNZB-06P is een aanwezigheidssensor op basis van 5,8G microgolftechnologie, die de functie van aanwezigheidsdetectie realiseert door actief omgevingsbewegingen en menselijke ademhaling te detecteren. Het vermijdt effectief de gênante situatie waarin het licht automatisch uitgaat wanneer mensen ter plekke zijn, waardoor uw leven thuis slimmer wordt.
* De functionele kenmerken zijn afhankelijk van de functionaliteit van de Zigbee gateway.
* De apparatuur is alleen geschikt voor montage op hoogtes ≤ 2 m.

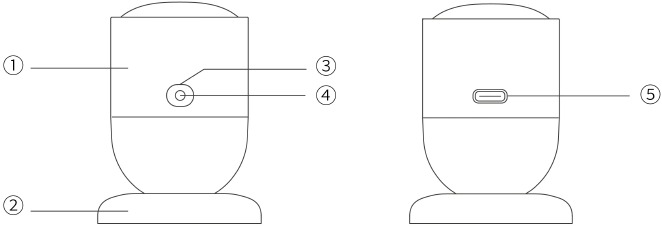

- Aanwezigheidssensor
- Magnetische voet
- Knop
- Ledindicator (Rood)
- Stroomingang (Type-C)
Instructie van de status van de ledindicator
| Status van de ledindicator | Statusinstructie |
| Knippert langzaam gedurende 180 seconden | Eerste keer inschakelen/houd de knop 5 seconden ingedrukt om de koppelingsmodus te activeren |
| Blijft 3 seconden aan en blijft dan uit | Succesvol gekoppeld |
| Stopt langzaam met knipperen en blijft uit | Distributiefout/time-out |
| Knippert één keer snel | Niet toegevoegd aan de gateway, en kort op de knop drukken |
| Knippert twee keer snel | Toegevoegd aan de gateway en online, en kort op de knop drukken |
| Knippert langzaam gedurende 30 seconden | Abnormale communicatie |
Specificatie
| Model | SNZB-06P |
| MCU | EFR32MG22 |
| Input | 5V ⎓ 1A |
| Interface type | Туpe-С |
| Kleur | Wit |
| Productafmeting | 44.2x44.2x59mm |
| Netto gewicht | 31g |
| Materiaal behuizing | PC+ABS |
| Draadloze verbinding | Zigbee 3.0 IEEE802.15.4 |
| Koppelingstijd | 180s |
| Communicatieafstand | Binnenomgeving 30m |
| Toepasselijke plaats | Binnen |
| Werktemperatuur | -10°C ~ 60°C |
| Werkvochtigheid | 0-90%RH, niet-condenserend |
| Werkhoogte | Minder dan 5000m |
| Certificering | CE/FCC/ISED/RoHS |
| Uitvoeringsstandaard | EN IEC 62368-1 |
Download de eWeLink-app en voeg de SONOFF Zigbee-gateway toe
Download de "eWeLink" App uit de Google Play Store of Apple App Store.
Scan de QR-code om het apparaat toe te voegen
- Schakel het apparaat in
![]()
- Ga naar de modus "scan QR code" (QR-code scannen)
![]()
- Scan de QR-code op het apparaat
![]()
- Selecteer "Add Device" (Apparaat toevoegen)
![]()
- Houd de knop 5 seconden ingedrukt
![]()
- De ledindicator knippert langzaam gedurende 180 seconden
![]()
- Selecteer de Zigbee gateway
![]()
- Wacht tot het toevoegen is voltooid
![]()
Overeenkomende gateways
SONOFF ZBBridge, ZBBridge-P, NSPanel PRO, AIBridge, ZBDongle-P, ZBDongle-E Compatibele gatewaymodellen van derden:
Amazon Gateway Model: Echo Plus 2nd, Echo Show 2nd
Andere gateways die het draadloze ZigBee3.0-protocol ondersteunen. Gedetailleerde informatie is in overeenstemming met het eindproduct.
* Wordt onder sommige gateways weergegeven als een menselijke bewegingssensor.
Effectieve verificatie van de communicatieafstand
Installeer het apparaat op de gewenste plaats en druk vervolgens op de Pairing (Koppelings) knop op het apparaat. De ledindicator knippert twee keer, wat betekent dat het apparaat en het apparaat onder hetzelfde Zigbee-netwerk (het routerapparaat of de hub) zich binnen de effectieve communicatieafstand bevinden.
Installatie
- Op het bureaublad plaatsen
![]()
- Bevestigd op het metalen oppervlak met de magnetische voet
![]()

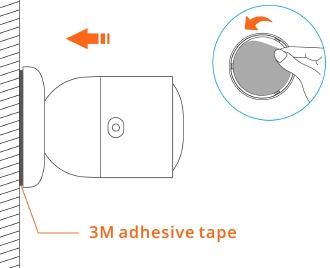

- Plak aan de muur met 3M-lijm van de voet
![Installatie - Stap 1 - Aan de muur plakken]( "Sonoff - SNZB-06P - Installatie - Stap 1 - Aan de muur plakken")
- Basis schroeven aan de muur bevestigd
![Installatie - Stap 2]( "Sonoff - SNZB-06P - Installatie - Stap 2")
Detectiezone
De radiale detectieafstand van de radar is ongeveer 4 meter.
- Houd bewegende objecten, zoals gordijnen, groen, ventilatoren en huisdieren, tijdens de installatie uit de buurt om te voorkomen dat het apparaat verkeerd beoordeelt dat er personen in de buurt zijn.
- Niet-metalen materialen, zoals glas, plastic, keramiek en planken, kunnen worden doorboord.
- Meerdere sensoren moeten in dezelfde richting of rug aan rug worden geïnstalleerd, waarbij frontale bestraling wordt vermeden en elke sensor zich op meer dan 1,5 meter van andere sensoren bevindt.
Fabrikant: Shenzhen Sonoff Technologies Co., Ltd.
Adres: 3F & 6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong, China
Postcode: 518000
Service e-mail: support@itead.cc
Website: sonoff.tech
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Sonoff SNZB-06P Handleiding
