Levana Stella Handleiding

WAT IS INBEGREPEN

• Pan/Tilt/Zoom Nachtzichtcamera
• Babyvideomonitor
• Oplaadbare batterij
• 2 voedingsadapters
• Snelstartgids
• 1 jaar garantie
• Levenslange live klantenondersteuning

Dit product is geen speelgoed.
Dit product bevat kleine onderdelen. Wees voorzichtig bij het uitpakken en monteren van het product.
Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 centimeter tussen de radiator en uw lichaam.
Dit product vervangt geen toezicht door een verantwoordelijke volwassene. Controleer uw kind regelmatig en zorg ervoor dat uw monitor altijd voldoende is opgeladen.

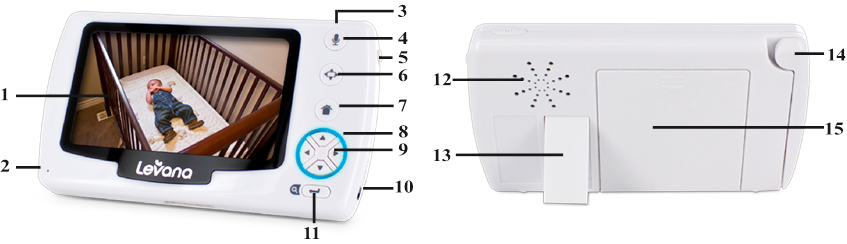

MONITOR

1. LCD-SCHERM
2. MICROFOON
3. AAN/UIT-KNOP
4. TALK TO BABY™ Houd ingedrukt om te praten, laat los om te luisteren
5. VERGRENDEL-/ONTGRENDELKNOP Schakelt ALLE functieknopen in de VERGRENDELPOSITIE uit

6. PAN-/KANTELKNOP
7. MENU
8. LED-RING MET VERANDERENDE KLEUR De ring verandert van kleur met de geluidsintensiteit
9. RICHTINGSPIJLEN/VOLUMEREGELING
10. STROOMINPUT

11. SELECTIE-/ZOOMKNOP
12. LUIDSPREKER
13. TAFELSTANDAARD
14. ANTENNE Verleng om het signaal te verbeteren
15. BATTERIJCOMPARTIMENT

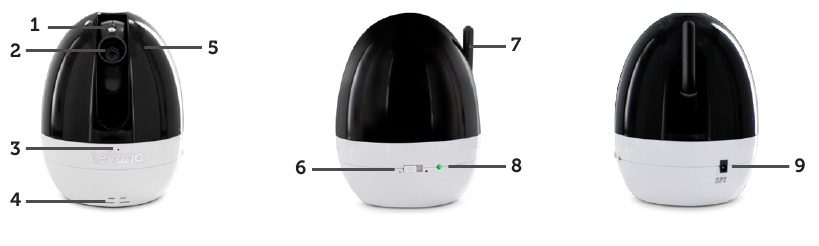

CAMERA

1. FOTOSENSOR
2. PTZ-CAMERA
3. MICROFOON

4. LUIDSPREKER
5. ONZICHTBARE LED'S
6. AAN/UIT-KNOP

7. ANTENNE
8. STROOM-LED
9. STROOMINPUT

INSTALLATIE

AAN DE SLAG!
Batterij plaatsen

1. Verwijder voorzichtig het DEKSEL VAN HET BATTERIJCOMPARTIMENT aan de achterkant van de monitor.
2. Schuif het DEKSEL VAN HET BATTERIJCOMPARTIMENT naar beneden om het te verwijderen.
3. Plaats de batterij; de batterijaansluitingen op de batterij moeten overeenkomen met de aansluitingen in het batterijcompartiment.
4. Schuif het DEKSEL VAN HET BATTERIJCOMPARTIMENT terug op zijn plaats.

Haal het meeste uit uw oplaadbare batterij

1. Laad de batterij volledig op (6-7 uur) voor het eerste gebruik.
2. Laad de batterij op voordat deze volledig leeg is om de levensduur van de batterij te maximaliseren.
3. Vermijd extreme hitte of kou, omdat dit de levensduur van de batterij beïnvloedt.
4. Schakel het LCD-scherm UIT; druk ÉÉN KEER op de AAN/UIT-knop aan de bovenkant van de monitor.
5. Stella ™ menu-instellingen die de levensduur van de batterij verlengen:
   PEEP-modus: na 1 minuut inactiviteit gaat de monitor in stand-by/slaapmodus.
   Instelbare helderheid: het verlagen van de helderheid van het scherm verlengt de levensduur van de batterij.

6. Verwijder de batterij uit de babyfoon voor langere perioden van niet-gebruik.

Voeding aansluiten op de monitor/batterij opladen

1. Sluit het kleine uiteinde van een voedingsadapter aan op de DC-ingang aan de zijkant van de monitor, zoals weergegeven in het diagram. Sluit het andere uiteinde van de adapter aan op een beschikbaar stopcontact.
2. Houd de AAN/UIT-knop aan de bovenkant van de monitor ingedrukt om de monitor AAN te zetten.
3. Het pictogram in de rechterbovenhoek van het hoofdscherm toont u de batterijstatus.
4. De LED-ring aan de voorkant van de monitor geeft ook de batterijstatus aan.
   CONTINU BLAUW = BATTERIJ VOLLEDIG OPGELADEN
   LANGZAAM KNIPPEREND BLAUW = BATTERIJ WORDT OPGELADEN
   SNEL KNIPPEREND BLAUW = BATTERIJ BIJNA LEEG
   KNIPPEREND ROZE = KOPPELEN MISLUKT
   *Houd er rekening mee dat de bovenstaande lampjes met uitzondering van het roze knipperen alleen aanwezig zijn als de LED-ring niet is uitgeschakeld in het menu
5. Gebruik om veiligheidsredenen ALLEEN de adapters die in de verpakking zijn meegeleverd.


Voeding aansluiten op de camera

1. Neem de tweede voedingsadapter en sluit het kleine uiteinde van de voedingsadapter aan op de AAN/UIT-KNOP op de DC-ingang aan de zijkant van de camerabasis. Gebruik om veiligheidsredenen ALLEEN de adapters die in de verpakking zijn meegeleverd. Schakelaar
2. Schuif aan de zijkant van de camera de AAN/UIT-schakelaar NAAR LINKS naar de AAN-positie. De AAN/UIT-LED gaat branden.
   Opmerking: babyfoons en camera's met snoeren mogen nooit aan of in de buurt van het wiegje worden gehangen, omdat dit een verstikkingsgevaar is. Snoeren moeten te allen tijde op minstens 1 meter afstand van het wiegje en het bereik van de baby worden gehouden.

SCHERMPICTOGRAMMEN

WERKING

De MONITOR in-/uitschakelen
Houd de AAN/UIT-knop boven op de monitor ingedrukt om de monitor AAN te zetten.
Houd de AAN/UIT-knop nogmaals ingedrukt om de monitor UIT te schakelen.

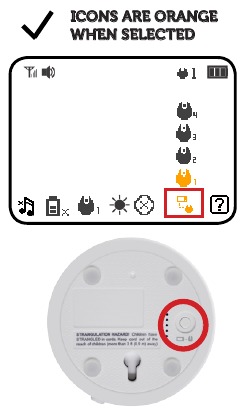

De camera('s) en monitor koppelen
De camera en monitor worden automatisch aan elkaar gekoppeld (verbonden). Als de apparaten na het openen van dit pakket echter niet automatisch verbinding maken en verzenden, kunt u dit handmatig doen.
Let op: Zorg ervoor dat de monitor en de camera('s) naast elkaar staan voordat u begint met koppelen.

1. Om uw camera en monitor te koppelen, drukt u op de MENU knop. Gebruik de navigatiepijlen op de voorkant van de monitor, markeer het PAIRING-pictogram en druk eenmaal op de SELECT knop om te selecteren.
2. Gebruik de navigatiepijlen om het pictogram te markeren.
3. Druk op de SELECT knop. Wanneer u ziet knipperen naast het camera pictogram, houdt u snel de PAIRING knop aan de ONDERKANT van de camera ingedrukt. Een vinkje verschijnt naast camera om te bevestigen dat het koppelen is gelukt. Video/audio wordt automatisch verzonden.
4. Om extra camera's te koppelen, herhaalt u stappen 1 tot 3 en zorgt u ervoor dat u het cameranummer selecteert in het koppelingsmenu bij het koppelen van elke extra camera.

Plaatsing van de monitor
Deze monitor kan op een tafel worden geplaatst.

• U kunt de monitor op een tafel plaatsen met behulp van de intrekbare tafelstandaard aan de achterkant van de monitor. Wanneer u deze niet gebruikt, schuift u de tafelstandaard eenvoudigweg terug in de achterkant van de monitor totdat u een "klik" hoort.

Plaatsing van de camera
Deze camera kan op een tafel worden geplaatst of aan de muur worden gehangen boven het gebied dat wordt bewaakt.

• Plaats de camera binnen 1,8 meter van het gebied dat wordt bewaakt voor de beste beeldresultaten.
• Plaats geen objecten binnen 60 cm van het gezichtsveld van de camera, omdat het nachtzicht niet correct wordt geactiveerd als objecten te dichtbij zijn.

De camera veilig op een tafelblad monteren:

1. Plaats de camera op een tafel op minimaal 90 cm afstand van het wiegje van uw baby.
2. Laat het netsnoer aan de achterkant van de tafel naar beneden lopen of gebruik wandklemmen (niet meegeleverd) om het snoer vast te zetten, zodat de baby er niet bij kan.
3. Steek het netsnoer in het stopcontact, controleer de monitor om er zeker van te zijn dat u een goed zicht op uw kind heeft en dat er geen obstakels zijn.

Let op: Babyfoons en camera's met stroomkabels mogen nooit aan of in de buurt van de wieg worden gehangen, omdat dit verstikkingsgevaar oplevert. Stroomkabels moeten te allen tijde op minimaal 90 cm afstand van de wieg en het bereik van de baby worden gehouden.

De camera veilig aan een muur monteren:
Voordat u de gaten boort, is het belangrijk om de ontvangst en camerapositie op de beoogde locatie op de muur te controleren. Zorg ervoor dat u de camera op minimaal 90 cm afstand van het wiegje van de baby hangt.
Let op: Babyfoons en camera's met stroomkabels mogen nooit aan of in de buurt van de wieg worden gehangen, omdat dit verstikkingsgevaar oplevert. Stroomkabels moeten te allen tijde op minimaal 90 cm afstand van de wieg en het bereik van de baby worden gehouden.

1. Boor een gat in de muur met een boor van 3/16", 4,8 mm.
2. Steek een muurplug (niet meegeleverd) in het gat en tik er voorzichtig met een hamer op totdat de plug gelijk ligt met de muur.
3. Steek een schroef (niet meegeleverd) in de muurplug en draai deze vast totdat de schroef nog maar ongeveer 1,25 cm uitsteekt.
4. Steek het netsnoer in de stroomingang van de camera.
5. Zoek het gat voor wandmontage aan de onderkant van de cameravoet.
6. Schuif het gat over de schroef die uit de muur steekt.
7. Controleer of de camera goed vastzit, als deze los zit, moet u de schroeven mogelijk verder aandraaien.
8. Gebruik wandklemmen (niet meegeleverd) om het netsnoer uit de buurt van de wieg of het bereik van de baby te houden.
9. Sluit het andere uiteinde van de adapter aan op een beschikbaar stopcontact.

Nachtzicht
De camera is uitgerust met NIEUWE onzichtbare IR (infrarood) LED's die de kinderkamer donker houden. De LED's bevinden zich aan de voorkant van de camera en stellen u in staat om tot 3,6 meter te zien in volledige duisternis, zodat u uw baby op elk moment van de nacht kunt controleren. De nachtzicht-LED's worden automatisch geactiveerd wanneer de Lichtsensor aan de zijkant van de camera detecteert dat de lichtniveaus te laag zijn.

De camerahoek aanpassen - PTZ
De camera is uitgerust met Pan / Tilt / Zoom (PTZ). U kunt de hoek 270° graden horizontaal en 110° graden verticaal vanuit de middenpositie aanpassen.

1. Druk op de knop op de voorkant van de monitor.
2. Gebruik de NAVIGATIETOETSEN om de camera naar de gewenste positie te bewegen.
3. Als u klaar bent, drukt u nogmaals op de knop.

De ZOOM-functie gebruiken
In de LIVE VIEW modus drukt u op de SELECT knop. Om terug te keren naar de normale weergave, drukt u nogmaals op de SELECT knop.

Volume
Gebruik de navigatiepijlen om het VOLUME te verhogen/verlagen/dempen.

• Druk op de knop om het volume te VERHOGEN in LIVE VIEW; het VOLUME-pictogram geeft het volumeniveau in de linkerbovenhoek van het scherm weer.
• Druk op de knop om het volume te VERLAGEN; om te DEMPEN, verlaagt u het volume totdat het pictogram in de linkerbovenhoek van het scherm verschijnt.

Let op: Als u de monitor en de camera te dicht bij elkaar plaatst, ontstaat er feedback. VERLAAG of DEMP het volume en verplaats de camera verder van de monitor.

De Talk to Baby™ tweewegintercom gebruiken
Met een simpele druk op een knop kunt u op elk moment met uw kind praten zonder de kinderkamer binnen te gaan.

1. Om te praten, houdt u de knop op de voorkant van de monitor ingedrukt en laat u deze los om te luisteren.
2. Om te praten bij gebruik van meerdere camera's, selecteert u de camera in het MENU en drukt u op de knop, laat u deze los om te luisteren.

Een slaapliedje instellen
Kies uit drie verschillende slaapliedjes om uw baby in slaap te sussen.

1. Om een slaapliedje te selecteren, drukt u op de MENU knop. Gebruik de navigatiepijlen aan de voorkant van de monitor om het pictogram LULLABY te markeren.
2. Gebruik de om te schakelen om het LULLABY-pictogram van uw keuze te selecteren en druk eenmaal op de SELECT (selecteren) knop om te selecteren.
3. Om de slaapliedjes UIT te zetten, selecteert u de en drukt u eenmaal op de knop om te selecteren.

Het volume van het slaapliedje instellen
Regel het volume van het slaapliedje met een keuze uit drie volume-instellingen.

1. Selecteer een slaapliedje, het volumepictogram verschijnt rechts van het geselecteerde slaapliedje. Druk op de SELECT (selecteren) knop. De standaard volume-instelling is .
2. Gebruik de navigatiepijlen aan de voorkant van de monitor om het volume te verhogen / verlagen .
3. Om terug te keren naar continue live weergave, drukt u op de MENU knop.

PEEP-modus gebruiken
In de PEEP Mode (PEEP-modus) gaat de monitor na 1 minuut inactiviteit in de stand-by-/slaapmodus.
Wanneer geluid wordt gedetecteerd, schakelt het scherm over naar live weergave.

• Om handmatig toegang te krijgen tot live weergave wanneer het scherm is uitgeschakeld, drukt u eenmaal op de POWERknop.
• PEEP Mode (PEEP-modus) verlengt de batterijduur tot meer dan 36 uur.

1. Om de PEEP Mode (PEEP-modus) in te stellen, drukt u op de MENU knop. Gebruik de navigatiepijlen aan de voorkant van de monitor om een van de PEEP Mode (PEEP-modus)-pictogrammen te markeren.
2. Gebruik de om te selecteren om de PEEP-modus IN te schakelen en druk eenmaal op de SELECT (selecteren) knop om te selecteren.
3. Om terug te keren naar continue live weergave, drukt u op de MENU knop.
4. Om de PEEP Mode (PEEP-modus) uit te schakelen, volgt u stap 1 en selecteert u .

OPMERKING: de Peep Mode-functie voor deze monitor werkt alleen op de primaire camera (Camera 1). Wanneer extra camera's met de monitor zijn gekoppeld, wordt de Peep Mode nog steeds alleen geactiveerd wanneer geluid wordt gehoord op de primaire camera (Camera 1). De Peep-modus wordt automatisch uitgeschakeld in sequentiële/reeksmodus op alle monitoren die sequentiële/reeksmodus ondersteunen.

De cameraweergave wijzigen

1. Om de cameraweergave te wijzigen, drukt u op de MENU knop. Gebruik de navigatiepijlen aan de voorkant van de monitor om het pictogram CAMERA te markeren.
2. Gebruik de om te schakelen om het CAMERA-pictogram van uw keuze te selecteren en druk eenmaal op de SELECT (selecteren) knop om te selecteren.
3. Selecteer om door de camera's 1 tot en met 4 te bladeren en druk eenmaal op de SELECT (selecteren) knop om te selecteren.
4. Om terug te keren naar continue live weergave, drukt u op de MENU knop.

Geluidsgevoeligheidsinstellingen
Met de Sensitivity Mode (Gevoeligheidsmodus) kunt u de gevoeligheid van het geluid dat de camera oppikt aanpassen. Dit geeft u ook de mogelijkheid om het LED-lampje volledig uit te schakelen.

1. Om de Sensitivity Mode (Gevoeligheidsmodus) in te stellen, drukt u op de MENU knop. Gebruik de navigatiepijlen aan de voorkant van de monitor om het pictogram SENSITIVITY te markeren.
2. Gebruik de om naar de gewenste gevoeligheid te schakelen en druk eenmaal op de SELECT (selecteren) knop om te selecteren.
3. De LED Ring (LED-ring) aan de voorkant van de monitor geeft aan hoe hard het geluid in de kamer is.



De helderheid instellen
Brightness Mode (Helderheidsmodus) stelt de helderheid van het scherm in. Brightness Mode (Helderheidsmodus) verlengt ook de batterijduur.

1. Om de Brightness Mode (Helderheidsmodus) in te stellen, drukt u op de MENU knop. Gebruik de navigatiepijlen aan de voorkant van de monitor om het pictogram BRIGHTNESS te markeren.
2. Gebruik de om naar de gewenste helderheid te schakelen en druk eenmaal op de SELECT (selecteren) knop om te selecteren.

Contact opnemen met de klantenservice
Klantenservice is slechts één klik verwijderd wanneer u het nodig hebt! U kunt ons klantenserviceteam bereiken via live webchat of op onze website op www.mylevana.com/support. Onze experts helpen u graag in het Engels, Frans en Spaans.

1. Om toegang te krijgen tot Klantenservice, drukt u op de MENU knop. Gebruik de navigatiepijlen aan de voorkant van de monitor, markeer het SUPPORT icoon en druk eenmaal op de SELECT knop om te selecteren.
2. Dit brengt u naar het scherm met onze Klantenservice informatie. Druk eenmaal op de MENU knop om het Klantenservice scherm te verlaten.

Support: www.mylevana.com/support
Web: www.mylevana.com
Online Live Web Chat: www.mylevana.com

PROBLEEMOPLOSSING

Onderhoud

• Reinig de oppervlakken van de camera en monitor met een zachte, pluisvrije doek
• Als de units vuil worden, gebruik dan een licht vochtige doek om de oppervlakken af te vegen en zorg ervoor dat er geen water in de openingen komt
• Gebruik nooit reinigingsmiddelen of oplosmiddelen

SPECIFICATIES

MONITOR

CAMERA

STROOM
Adapter: BLJ5W059100P—U; Ingang: 100– 240VAC 50/60Hz 150mA; Uitgang: 5,9V, 1000mA.

1. Gebruik uitsluitend met de meegeleverde voeding.
2. Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.

Batterij: Model: 464854P, Li-ion batterij, 3,7V 1700mAh 6,290Wh, Beperkte laadspanning: 4,2V. of Batterij: Model: 495255AR; Li-ion batterij, 3,7V 1700mAh 6,290Wh, Beperkte laadspanning: 4,2V. of Batterij: Model: 495255; Li-ion batterij, 3,7V 1700mAh 6,290Wh, Beperkte laadspanning: 4,2V.

Gooi gebruikte batterijen weg volgens de instructies.
Gebruik uitsluitend batterijen/voedingen die in de gebruikersinstructies worden vermeld.
Explosiegevaar als de batterij wordt vervangen door een verkeerd type.

VEILIGHEIDSWAARSCHUWINGEN

Houd kleine onderdelen uit de buurt van kinderen.
Risico op wurging: kinderen kunnen verstrikt raken in snoeren. Netsnoeren moeten altijd meer dan 90 cm van het wiegje en het bereik van de baby worden gehouden. Babyfoons en camera's met netsnoeren mogen nooit aan of in de buurt van het wiegje worden gehangen.
Dit product is geen speelgoed en moet buiten het bereik van kinderen worden gehouden.
Dit product bevat kleine onderdelen. Wees voorzichtig bij het uitpakken en monteren van het product.
Lees en bewaar de instructies: alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat de videobabyfoon wordt gebruikt.
Dit product kan toezicht door een verantwoordelijke volwassene niet vervangen.
Gebruik alleen de meegeleverde voeding.
Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.
ONTPLOFFINGSGEVAAR INDIEN DE BATTERIJ WORDT VERVANGEN DOOR EEN ONJUIST TYPE!
Gooi gebruikte batterijen weg volgens de instructies.
Gebruik alleen batterijen/voedingen die in de gebruikershandleiding staan.

Water en vocht: Dit product is alleen ontworpen voor gebruik binnenshuis. Het apparaat mag niet worden blootgesteld aan regen, vocht, druppels of spatten. Er mogen geen met vloeistof gevulde voorwerpen, zoals een glas of vaas, op of naast het product worden geplaatst. Dit artikel mag niet in de buurt van water worden gebruikt.
Perioden van niet-gebruik: Haal de AC-adapters altijd uit de stopcontacten tijdens lange perioden van niet-gebruik.
Ventilatie: Deze babyfoon mag niet worden gebruikt op een bed, bank, kleed of een vergelijkbare ondergrond die de ventilatieopeningen kan blokkeren, of worden geplaatst in een afgesloten ruimte, zoals een boekenkast of lade die de luchtstroom kan belemmeren.
Uit de buurt houden van warmtebronnen: Dit apparaat mag niet worden blootgesteld aan directe warmtebronnen, zoals een kaars, open haard, radiator, warmterooster, kachel of ander apparaat dat warmte afgeeft. Het apparaat mag niet in direct zonlicht worden achtergelaten.
Stroombron: Dit apparaat mag alleen worden gebruikt met de AC-stroomadapters die in dit pakket zijn meegeleverd (nominale waarde 5,9 V 1 A) Schade die service vereist: Dit apparaat mag alleen worden gerepareerd door gekwalificeerd personeel wanneer:

1. Er zijn voorwerpen in het product gevallen of er is vloeistof in het product gemorst
2. De apparaten zijn blootgesteld aan regen
3. De apparaten lijken niet normaal te werken of vertonen een duidelijke verandering in prestaties
4. De apparaten zijn gevallen of de behuizing is beschadigd
