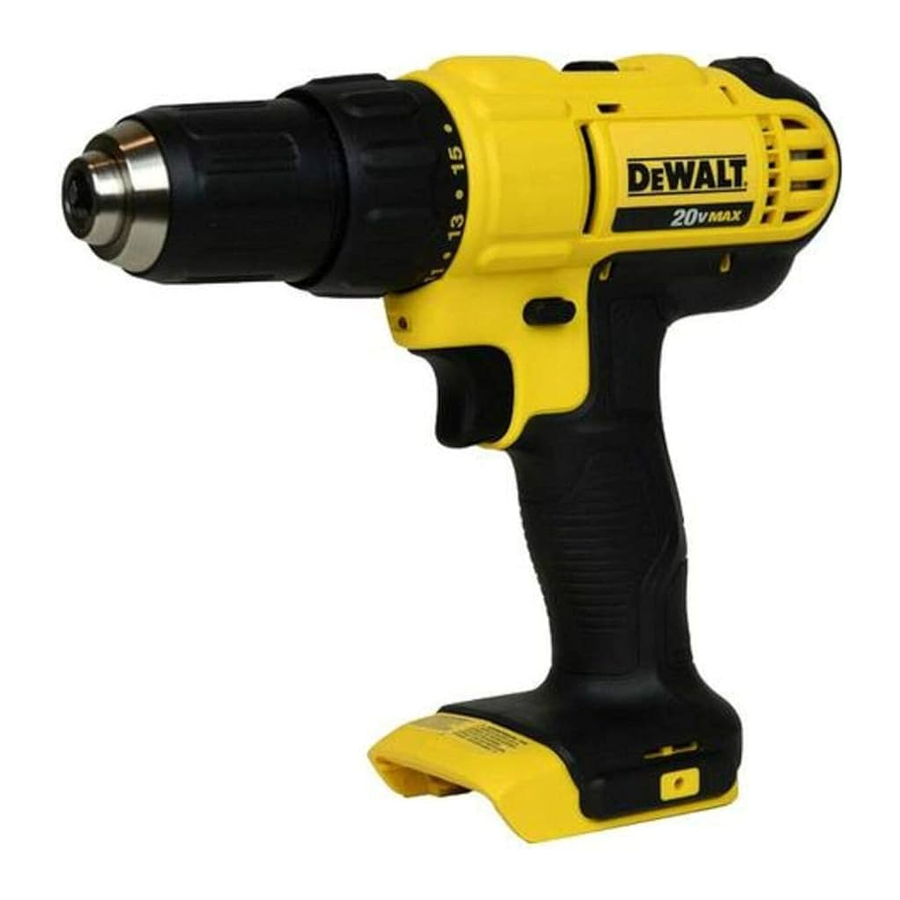

‎DEWALT DCD771, DCD771C2 - 20V Max Boormachine Handleiding

VEILIGHEID

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

BEOOGD GEBRUIK

Deze boormachines/schroevendraaiers zijn ontworpen voor professioneel boren en schroeven.

NIET gebruiken in natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.
NIET toestaan dat kinderen in contact komen met het gereedschap.
Toezicht is vereist wanneer onervaren operators dit gereedschap gebruiken.

Definities: Veiligheidswaarschuwingssymbolen en -woorden

Deze handleiding gebruikt de volgende veiligheidswaarschuwingssymbolen en -woorden om u te waarschuwen voor gevaarlijke situaties en het risico op persoonlijk letsel of schade aan eigendommen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel. (Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel en die, indien niet vermeden, kan leiden tot schade aan eigendommen.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIGE REFERENTIE.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met snoer (met snoer) of op batterijen (zonder snoer).

1. Veiligheid van de werkplek
   1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

2. Elektrische veiligheid
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of sleutel die aan een roterend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en -opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap u niet zelfgenoegzaam maken en de veiligheidsprincipes van het gereedschap negeren. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of verwijder het batterijpakket, indien afneembaar, uit het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden klemmen minder snel vast en zijn gemakkelijker te controleren.
   7. Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

5. Gebruik en onderhoud van batterijgereedschap
   1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
   3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
   4. Onder misbruik kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
   6. Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130°C (265°F) kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.
6. Onderhoud
   1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
   2. Voer nooit onderhoud uit aan beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSWAARSCHUWINGEN BOORMACHINE/SCHROEFMACHINE

1. Veiligheidsinstructies voor alle werkzaamheden
   1. Draag oorbeschermers bij klopboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
   2. Zet het gereedschap goed vast voor gebruik. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap tijdens het gebruik goed vast te zetten, kan controleverlies optreden met persoonlijk letsel tot gevolg.
   3. Houd het elektrisch gereedschap vast aan de geïsoleerde oppervlakken,bij het uitvoeren van een bewerking waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Als het snijaccessoire in contact komt met een "onder spanning staande" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "onder spanning komen te staan" en de bediener een elektrische schok geven.
2. Veiligheidsinstructies bij het gebruik van lange boren
   1. Gebruik nooit een hogere snelheid dan de maximale snelheid die voor de boor is aangegeven. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
   2. Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
   3. Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, wat kan leiden tot breuk of controleverlies, met persoonlijk letsel tot gevolg.

Aanvullende veiligheidswaarschuwingen voor boormachines

• Gebruik dit gereedschap niet gedurende lange tijd. Trillingen veroorzaakt door de werking van dit gereedschap kunnen permanente schade aan vingers, handen en armen veroorzaken. Gebruik handschoenen voor extra bescherming, neem regelmatig rustpauzes en beperk de dagelijkse gebruikstijd.
• Hamerboren en gereedschappen worden heet tijdens het gebruik. Draag handschoenen wanneer u ze aanraakt.

Aanvullende veiligheidsinformatie

WAARSCHUWING: Wijzig het elektrisch gereedschap of een onderdeel ervan nooit. Dit kan leiden tot schade of persoonlijk letsel.

Draag ALTIJD een veiligheidsbril. Gewone brillen zijn GEEN veiligheidsbrillen. Gebruik ook een gezichts- of stofmasker als de snijbewerking stoffig is. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:

• ANSI Z87.1 oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NIOSH/OSHA/MSHA adembescherming.

Sommige soorten stof die ontstaan door machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevatten chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.
  Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

• Draag beschermende kleding en was blootgestelde plekken met water en zeep. Als er stof in uw mond of ogen komt of op uw huid terechtkomt, kan dit de opname van schadelijke chemicaliën bevorderen. Richt de deeltjes weg van gezicht en lichaam.
• Gebruik de juiste stofafzuiger om de overgrote meerderheid van statisch en in de lucht zwevend stof te verwijderen. Het niet verwijderen van statisch en in de lucht zwevend stof kan de werkomgeving vervuilen of een verhoogd gezondheidsrisico vormen voor de bediener en degenen die zich in de buurt bevinden.
• Gebruik klemmen of andere praktische manieren om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werk met de hand of tegen uw lichaam is onstabiel en kan leiden tot controleverlies en letsel.
• Luchtinlaten bedekken vaak bewegende delen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

Plaats het gereedschap, wanneer het niet in gebruik is, op een stabiele ondergrond op zijn kant, waar het geen struikel- of valgevaar kan veroorzaken. Sommige gereedschappen met grote accu's staan rechtop op de accu, maar kunnen gemakkelijk worden omgestoten.

Het label op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

BPM	beats per minuut
V	volts
min	minuten
of DC	gelijkstroom
.../min	per minuut
RPM	revolutions per
A	ampère
Hz	hertz
W	watts
Wh	watturen
no	onbelast toerental
n	nominaal toerental
	veiligheidswaarschuwingssymbool
	draag adembescherming
	draag oogbescherming
	Klasse II Constructie (dubbel geïsoleerd)
	draag gehoorbescherming
	lees alle documentatie
	vermijd het staren naar licht
of AC	wisselstroom
Ah	ampère-uur

ACCU'S EN OPLADERS

De accu is niet volledig opgeladen uit de doos. Lees de onderstaande veiligheidsinstructies voordat u de accu en oplader gebruikt, en volg daarna de beschreven oplaadprocedures. Zorg ervoor dat u het catalogusnummer en de spanning vermeldt wanneer u vervangende accu's bestelt.

LEES ALLE INSTRUCTIES

Belangrijke veiligheidsinstructies voor alle accu's

Lees alle veiligheidswaarschuwingen, instructies en waarschuwingsmarkeringen voor de accu, de oplader en het product. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Laad de accu niet op en gebruik hem niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Het plaatsen of verwijderen van de accu uit de oplader kan het stof of de dampen ontsteken.
• Forceer de accu NOOIT in de oplader. Wijzig de accu op geen enkele manier om in een niet-compatibele oplader te passen, aangezien de accu kan scheuren, wat ernstig persoonlijk letsel kan veroorzaken. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van accu's en opladers.
• Laad de accu's alleen op in DeWALT-opladers.
• Spat of dompelniet onder in water of andere vloeistoffen.
• Zorg ervoor dater geen water of andere vloeistoffen in de accu komen.
• Bewaar of gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur 40 °C (104 °F) kan bereiken of overschrijden (zoals buitenshuis in schuren of metalen gebouwen in de zomer). Voor de beste levensduur bewaart u accu's op een koele, droge plaats.
  OPMERKING: Bewaar de accu's niet in een gereedschap waarbij de triggerschakelaar is vergrendeld. Plak de triggerschakelaar nooit in de AAN-stand vast.

• Verbrand de accu niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accu kan ontploffen in een vuur. Er ontstaan giftige dampen en materialen wanneer lithium-ion accu's worden verbrand.
• Als de inhoud van de accu in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water. Als er accuvloeistof in het oog komt, spoel het open oog dan 15 minuten met water of totdat de irritatie ophoudt. Als medische hulp nodig is, bestaat de batterij-elektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende accucellen kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Als de symptomen aanhouden, zoek dan medische hulp.
• Accuvloeistof kan ontvlambaar zijn bij blootstelling aan vonken of vlammen.
• Probeer nooit om de accu om welke reden dan ook te openen. Als de behuizing van de accu gebarsten of beschadigd is, plaats deze dan niet in de oplader. Plet, laat vallen of beschadig de accu niet. Gebruik geen accu of oplader die een scherpe klap heeft gekregen, is gevallen, is overreden of op enigerlei wijze is beschadigd (bijv. doorboord met een spijker, geslagen met een hamer, betreden). Beschadigde accu's moeten worden teruggestuurd naar het servicecentrum voor recycling.

Opslagadvies

De beste plaats om op te bergen is een koele en droge plaats, uit de buurt van direct zonlicht en overmatige hitte of kou. Bewaar de volledig opgeladen accu buiten de oplader.

Instructies voor het reinigen van de batterij

Vuil en vet kunnen van de buitenkant van de batterij worden verwijderd met een doek of een zachte, niet-metalen borstel. Gebruik geen water of reinigingsmiddelen.

Batterijen met brandstofmeter

	75–100% opgeladen
	51–74% opgeladen
	< 50% opgeladen
	Batterij moet worden opgeladen

(Afb. B)

Sommige batterijen zijn voorzien van een brandstofmeter. Wanneer de brandstofmeterknop wordt ingedrukt en vastgehouden, geven de LED-lampjes het geschatte laadniveau aan. Dit geeft geen indicatie van de functionaliteit van het gereedschap en is afhankelijk van productcomponenten, temperatuur en toepassing door de eindgebruiker.

Transport

Brandgevaar. Bewaar, vervoer of transporteer de batterij niet op een manier dat metalen voorwerpen in contact kunnen komen met blootliggende batterijpolen. Bijvoorbeeld, plaats de batterij niet in schorten, zakken, gereedschapskisten, productdoosdozen, laden, enz., met losse spijkers, schroeven, sleutels, munten, handgereedschap, enz. Wanneer u afzonderlijke batterijen vervoert, zorg er dan voor dat de batterijpolen beschermd en goed geïsoleerd zijn van materialen die er contact mee kunnen maken en een kortsluiting kunnen veroorzaken.

OPMERKING: Li-ion batterijen mogen niet in ingecheckte bagage in vliegtuigen worden geplaatst en moeten goed worden beschermd tegen kortsluiting als ze in handbagage zitten.

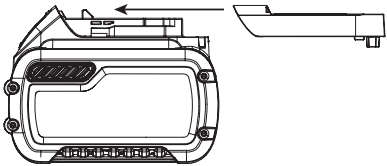

Verzending van de FLEXVOLT™ Batterij

De DeWALT FLEXVOLT™ batterij heeft een batterijdop die moet worden gebruikt bij het verzenden van de batterij.

Bevestig de dop op de batterij om deze klaar te maken voor verzending.
Dit zet de batterij om in drie afzonderlijke 20V batterijen. De drie batterijen hebben de Wattuur-classificatie "Shipping" (Verzending) op de batterij. Indien verzending zonder de dop of in een gereedschap, is de batterij één batterij met de Wattuur-classificatie "Use" (Gebruik).

Voorbeeld van batterijlabel:

In dit voorbeeld is de batterij drie batterijen met elk 40 Wattuur bij gebruik van de dop. Anders is de batterij één batterij met 120 Wattuur.

Belangrijke veiligheidsinstructies voor alle batterijladers

Lees alle veiligheidswaarschuwingen, instructies en waarschuwingsmarkeringen voor de batterij, de lader en het product. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

• Probeer de batterij NIET op te laden met andere laders dan een DeWALT-lader. DeWALT-laders en batterijen zijn specifiek ontworpen om samen te werken.
• Deze laders zijn niet bedoeld voor ander gebruik dan het opladen van DeWALT oplaadbare batterijen. Het opladen van andere soorten batterijen kan ervoor zorgen dat ze oververhit raken en barsten, wat kan leiden tot persoonlijk letsel, materiële schade, brand, elektrische schok of elektrocutie.
• Stel de lader niet bloot aan regen of sneeuw.
• Zorg ervoor dat er geen water of andere vloeistoffen in de lader terechtkomen.
• Trek aan de stekker en niet aan het snoer wanneer u de lader loskoppelt. Dit vermindert het risico op beschadiging van de stekker en het snoer.
• Zorg ervoor dat het snoer zo is geplaatst dat er niet op kan worden getrapt, erover kan worden gestruikeld of anderszins kan worden blootgesteld aan schade of spanning.
• Gebruik geen verlengsnoer tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand, elektrische schok of elektrocutie.
• Wanneer u een lader buitenshuis gebruikt, zorg er dan altijd voor dat de locatie droog is en gebruik een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schok.
• Een verlengsnoer moet een voldoende draaddikte (AWG of American Wire Gauge) hebben voor de veiligheid. Hoe kleiner het draadnummer, hoe zwaarder het snoer en dus hoe groter de capaciteit. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in verlies van vermogen en oververhitting. De volgende tabel toont de juiste maat die u moet gebruiken, afhankelijk van de totale lengte van alle aangesloten verlengsnoeren en de nominale stroomsterkte op het typeplaatje. Gebruik bij twijfel de volgende zwaardere draaddikte.

Minimale draaddikte voor snoeren

• Plaats geen voorwerpen bovenop de lader en plaats de lader niet op een zachte ondergrond die de ventilatiesleuven kan blokkeren en kan leiden tot overmatige interne warmte. Plaats de lader op een plaats uit de buurt van een warmtebron. De lader wordt geventileerd via sleuven in de boven- en onderkant van de behuizing.
• Gebruik de lader niet met een beschadigd snoer of stekker. Laat deze onmiddellijk vervangen.
• Gebruik de lader niet als deze een harde klap heeft gekregen, is gevallen of anderszins beschadigd is. Breng hem naar een erkend servicecentrum.
• Demonteer de lader niet; breng hem naar een erkend servicecentrum wanneer service of reparatie nodig is. Een onjuiste montage kan leiden tot elektrische schok, elektrocutie of brand.
• De lader is ontworpen om te werken op standaard 120V huishoudelijke elektrische stroom. Probeer hem niet op een andere spanning te gebruiken. Dit geldt niet voor de voertuiglader.
• Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalsplinters, staalwol, aluminiumfolie of enige ophoping van metaaldeeltjes, moeten uit de buurt worden gehouden van de laderholtes en ventilatiesleuven.
• Haal de stekker van de lader altijd uit het stopcontact wanneer er geen batterij in de holte zit.

Een batterij opladen

Indicatoren
	Opladen
	Volledig opgeladen
	Vertraging bij hete/koude batterij

(Afb. C)

1. Steek de stekker van de lader in een geschikt stopcontact.
2. Plaats de batterij volledig in de lader. Het rode oplaadlampje knippert continu tijdens het opladen.
3. Het opladen is voltooid wanneer het rode oplaadlampje continu brandt. De batterij kan in de lader blijven zitten of worden verwijderd. Sommige laders vereisen dat de ontgrendelknop van de batterij wordt ingedrukt om deze te verwijderen.
4. De lader laadt geen defecte batterij op, wat kan worden aangegeven doordat het lampje uit blijft. Breng de lader en de batterij naar een erkend servicecentrum als het lampje uit blijft.

OPMERKING: Raadpleeg het label bij het oplaadlampje op de lader voor knipperpatronen. Oudere laders kunnen aanvullende informatie bevatten en/of geen geel indicatielampje hebben.

Vertraging bij hete/koude batterij
Wanneer de lader een batterij detecteert die te heet of te koud is, start hij automatisch een vertraging bij hete/koude batterij en onderbreekt hij het opladen totdat de batterij een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over naar de batterijoplaadmodus. Deze functie zorgt voor een maximale levensduur van de batterij.
Een koude batterij kan langzamer opladen dan een warme batterij.
De vertraging bij hete/koude batterij wordt aangegeven doordat het rode lampje blijft knipperen, maar het gele lampje continu brandt. Zodra de batterij een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader de oplaadprocedure.

DCB118 en DCB1112 Laders
De DCB118 en DCB1112 laders zijn uitgerust met een interne ventilator die is ontworpen om de batterij te koelen. De ventilator gaat automatisch aan wanneer de batterij moet worden gekoeld.

Elektronisch beveiligingssysteem
Li-Ion gereedschappen zijn ontworpen met een elektronisch beveiligingssysteem dat de batterij beschermt tegen overbelasting, oververhitting of diepe ontlading. Het gereedschap wordt automatisch uitgeschakeld en de batterij moet worden opgeladen.

Belangrijke opmerkingen over het opladen

1. De oplader en de accu kunnen warm aanvoelen tijdens het opladen. Dit is normaal en duidt niet op een probleem. Om de koeling van de accu na gebruik te bevorderen, dient u de oplader of accu niet in een warme omgeving te plaatsen, zoals in een metalen schuur of een niet-geïsoleerde aanhangwagen.
2. Als de accu niet goed oplaadt:
   1. Controleer de werking van het stopcontact door een lamp of ander apparaat aan te sluiten;
   2. Controleer of het stopcontact is aangesloten op een lichtschakelaar die de stroom uitschakelt wanneer u de lichten uitdoet;
   3. Als de oplaadproblemen aanhouden, breng dan het gereedschap, de accu en de oplader naar uw plaatselijke servicecentrum.
3. U kunt een gedeeltelijk gebruikte accu opladen wanneer u maar wilt, zonder nadelige gevolgen voor de accu.

Instructies voor het reinigen van de oplader

Gevaar voor elektrische schokken. Koppel de oplader los van het stopcontact voordat u hem reinigt. Vuil en vet kunnen van de buitenkant van de oplader worden verwijderd met een doek of een zachte, niet-metalen borstel. Gebruik geen water of andere reinigingsmiddelen.

Wandmontage

Sommige DeWALT-opladers zijn ontworpen om aan de muur te worden gemonteerd of om rechtop op een tafel of werkbank te staan. Als u de oplader aan de muur monteert, plaatst u deze binnen het bereik van een stopcontact en uit de buurt van een hoek of andere obstakels die de luchtstroom kunnen belemmeren. Gebruik de achterkant van de oplader als sjabloon voor de plaats van de montageschroeven op de muur. Monteer de oplader stevig met behulp van gipsplaatschroeven (apart verkrijgbaar) van minstens 1" (25,4 mm) lang, met een schroefkopdiameter van 0,28–0,35" (7–9 mm), die in hout zijn geschroefd tot een optimale diepte, waarbij ongeveer 7/32" (5,5 mm) van de schroef zichtbaar blijft. Lijn de sleuven aan de achterkant van de oplader uit met de blootliggende schroeven en laat ze volledig in de sleuven grijpen.

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Een bit of accessoire in een sleutelloze boorkop plaatsen

(Afb. D)

Probeer niet om boortjes (of andere accessoires) aan te draaien door het voorste deel van de boorkop vast te pakken en het gereedschap aan te zetten. Dit kan schade aan de boorkop en persoonlijk letsel veroorzaken. Vergrendel altijd de triggerschakelaar en koppel het gereedschap los van de stroombron bij het verwisselen van accessoires.

Zorg er altijd voor dat de bit goed vastzit voordat u het gereedschap start. Een losse bit kan uit het gereedschap worden geworpen, wat mogelijk persoonlijk letsel kan veroorzaken.

Volg deze stappen om een boortje of ander accessoire te plaatsen.

1. Schakel het gereedschap uit en verwijder de accu.
2. Pak de zwarte huls van de boorkop met één hand vast en gebruik de andere hand om het gereedschap vast te zetten. Draai de huls voldoende tegen de klok in om het gewenste accessoire te kunnen plaatsen.
3. Steek het accessoire ongeveer 19 mm (3/4 inch) in de boorkop en draai het stevig vast door de boorkophuls vast te pakken en met één hand met de klok mee te draaien terwijl u het gereedschap met de andere hand vasthoudt. Wanneer de boorkop bijna is aangedraaid, hoort u een klikkend geluid. Na 4-6 klikken is de boorkop stevig om het accessoire aangedraaid. Uw gereedschap is uitgerust met een automatisch asvergrendelingsmechanisme. Hierdoor kunt u de boorkop met één hand openen en sluiten.

Zorg ervoor dat u de boorkop met één hand op de boorkophuls en één hand op het gereedschap aandraait voor maximale stevigheid.
Om het accessoire los te maken, herhaalt u de bovenstaande stappen 1 en 2.

Snelheidsselectie

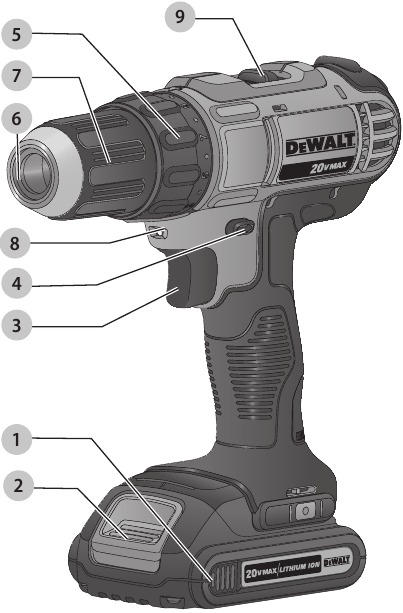

Onderdelen

(Afb. A)

1. Accu
2. Accu ontgrendelingsknop
3. Variabele snelheidschakelaar
4. Vooruit/achteruit vergrendelknop
5. Modus selectie kraag
6. Sleutelloze boorkop
7. Boorkop huls
8. Werklicht
9. Snelheid selector

Het gereedschap heeft twee snelheidsinstellingen voor meer veelzijdigheid.

OPMERKING: Verander de snelheid niet terwijl het gereedschap draait. Laat het gereedschap altijd volledig tot stilstand komen voordat u de snelheid verandert.

1. Om snelheid 1 (hogere koppelinstelling) te selecteren, schuift u de snelheid selector naar achteren (weg van de boorkop).
2. Om snelheid 2 (lagere koppelinstelling) te selecteren, schuift u de snelheid selector naar voren (naar de boorkop toe).

Als het gereedschap niet van snelheid verandert, controleer dan of de snelheid selectie schakelaar volledig in de voorste of achterste positie is ingeschakeld.

Modus selectie

(Afb. A)

De modus selectie kraag kan worden gebruikt om de juiste werkmodus te selecteren, afhankelijk van de geplande toepassing.
Om te selecteren, draait u de kraag totdat het gewenste symbool is uitgelijnd met de pijl.

Wanneer de modus selectie kraag in de boorstand staat, zal de boor niet slippen. De boor kan vastlopen bij overbelasting, wat een plotselinge draai kan veroorzaken.

Symbool	Modus
	Boren
1-15	Schroeven (hoger getal = groter koppel)

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

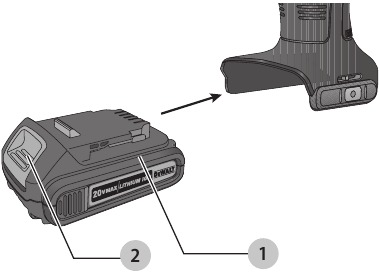

De accu plaatsen en verwijderen

(Afb. E)

OPMERKING: Voor het beste resultaat, zorg ervoor dat uw accu volledig is opgeladen.

Om de accu in de handgreep van het gereedschap te plaatsen, lijnt u de accu uit met de rails in de handgreep van het gereedschap en schuift u deze in de handgreep totdat de accu stevig in het gereedschap zit en ervoor zorgt dat deze niet losraakt. Om de accu uit het gereedschap te verwijderen, drukt u op de ontgrendelingsknop en trekt u de accu stevig uit de handgreep van het gereedschap. Plaats hem in de oplader zoals beschreven in het opladergedeelte van deze handleiding.

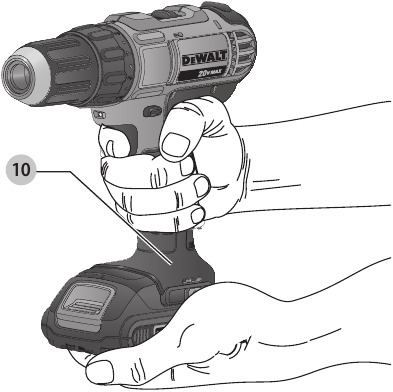

Juiste handpositie

(Afb. F)

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u ALTIJD de juiste handpositie zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, ALTIJD stevig vasthouden in afwachting van een plotselinge reactie.

De juiste handpositie vereist één hand op de hoofdhandgreep en de andere hand die de accu vasthoudt .

MAXIMAAL AANBEVOLEN CAPACITEITEN

Variabele snelheidstrigger en vooruit/achteruit bedieningsknop

(Afb. A)

Het gereedschap wordt in- en uitgeschakeld door de variabele snelheidstrigger in te drukken en los te laten. Hoe verder de trigger wordt ingedrukt, hoe hoger de snelheid van het gereedschap. Uw gereedschap is uitgerust met een rem. De boorkop stopt zodra de triggerschakelaar volledig is losgelaten.|
Een vooruit/achteruit bedieningsknop bepaalt de draairichting van het gereedschap en dient tevens als vergrendelknop.

• Om de draairichting vooruit (met de klok mee) te selecteren, laat u de trigger los en drukt u op de vooruit/achteruit bedieningsknop aan de rechterkant van het gereedschap.
• Om de draairichting achteruit (tegen de klok in) te selecteren, drukt u op de vooruit/achteruit bedieningsknop aan de linkerkant van het gereedschap.

OPMERKING: De middelste positie van de bedieningsknop vergrendelt het gereedschap in de uit-stand. Wanneer u de positie van de bedieningsknop verandert, zorg er dan voor dat de trigger is losgelaten.

OPMERKING: Continu gebruik in het variabele snelheidsbereik wordt niet aanbevolen. Het kan de schakelaar beschadigen en moet worden vermeden.

OPMERKING: De eerste keer dat het gereedschap draait na het veranderen van de draairichting, kunt u een klik horen bij het opstarten. Dit is normaal en duidt niet op een probleem.

Werklicht

(Afb. A)

Het werklicht wordt geactiveerd wanneer de triggerschakelaar wordt ingedrukt en wordt automatisch 20 seconden na het loslaten van de triggerschakelaar uitgeschakeld. Als de triggerschakelaar ingedrukt blijft, blijft het werklicht branden.

OPMERKING: Het werklicht is bedoeld om het onmiddellijke werkoppervlak te verlichten en is niet bedoeld om als zaklamp te worden gebruikt.

Een toepassing uitvoeren

(Afb. A)

Om het risico op persoonlijk letsel te verminderen, dient u ALTIJD ervoor te zorgen dat het werkstuk stevig is verankerd of vastgeklemd.

Wacht altijd tot de motor volledig tot stilstand is gekomen voordat u de draairichting verandert.

Voorafgaand aan het uitvoeren van werkzaamheden

• Stel de snelheid selector in. Raadpleeg Snelheidsselectie.
• Plaats de juiste bit of accessoire in de boorkop. Raadpleeg Een bit of accessoire in een sleutelloze boorkop plaatsen.

• Gebruik dit gereedschap niet om gemakkelijk brandbare of explosieve vloeistoffen (benzine, alcohol, enz.) te mengen of te verpompen.
• Meng of roer geen ontvlambare vloeistoffen die als zodanig zijn gelabeld.

Schroeven

Uw gereedschap heeft een koppeling met instelbaar koppel voor het in- en uitdraaien van een breed scala aan schroefvormen en -maten. De nummers 1-15 op de modus selectie kraag worden gebruikt om een koppelbereik in te stellen voor het schroeven. Hoe hoger het nummer op de kraag, hoe hoger het koppel en hoe groter de schroef die kan worden ingedraaid.

1. Draai de modus selectie kraag naar de gewenste positie. Raadpleeg Modus selectie.
2. Trek aan de triggerschakelaar en oefen druk uit in een rechte lijn met de bit totdat de schroef op de gewenste diepte in het werkstuk zit.

Aanbevelingen voor schroeven

• Begin met lagere koppelinstellingen en ga vervolgens over naar hogere koppelinstellingen om schade aan het werkstuk of de schroef te voorkomen.
• Maak een paar proefdraaien in afvalmateriaal of op onzichtbare delen van het werkstuk om de juiste positie van de modus selectie kraag te bepalen.

Boren

Gebruik voor METSELWERK, zoals baksteen, cement, betonblokken, enz., hardmetalen metselwerkboren.

1. Draai de modus selectie kraag naar het boorsymbool. Raadpleeg Modus selectie.
2. Plaats de boor in contact met het werkstuk.
   OPMERKING: Gebruik alleen scherpe boren.
3. Trek aan de triggerschakelaar en oefen druk uit in een rechte lijn met de bit totdat deze de gewenste diepte bereikt.

   De boor kan vastlopen bij overbelasting, wat een plotselinge draai kan veroorzaken. Verwacht altijd het vastlopen. Houd de boor stevig vast om de draaiende beweging te beheersen en letsel te voorkomen.
4. Laat de motor draaien wanneer u de bit uit een geboord gat trekt om vastlopen te voorkomen.

Aanbevelingen voor boren

• Oefen bij het boren altijd druk uit in een rechte lijn met de bit, maar duw niet hard genoeg om de motor te laten vastlopen of de bit te laten afbuigen.
• ALS DE BOOR VASTLOOPT:
  • LAAT DE TRIGGERSCHAKELAAR ONMIDDELLIJK LOS, verwijder de boor uit het werkstuk en bepaal de oorzaak van het vastlopen.
  • DRUK DE TRIGGERSCHAKELAAR NIET HERHAALDELIJK IN OM EEN VASTGELOPEN BOOR TE STARTEN - DIT KAN DE BOOR BESCHADIGEN.
  • Om vastlopen of doorbreken van het materiaal te minimaliseren, vermindert u de druk op de boor en beweegt u de bit voorzichtig door het laatste deel van het gat.
• Grote gaten (7,9 mm tot 12,7 mm [5/16" tot 1/2"]) in staal kunnen gemakkelijker worden gemaakt als eerst een geleidegat (4 mm tot 4,8 mm [5/32" tot 3/16"]) wordt geboord.
• Als u dun materiaal of materiaal boort dat gevoelig is voor splinteren, gebruik dan een houten "achterblok" om schade aan het werkstuk te voorkomen.

ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Reinigen

Blaas minstens één keer per week vuil en stof uit alle ventilatieopeningen met schone, droge lucht. Om het risico op oogletsel te minimaliseren, draag altijd een ANSI Z87.1-goedgekeurde oogbescherming bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.

Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met DeWALT
bel 1-800-4-DeWALT (1-800-433-9258)
of bezoek onze website: www.dewalt.com.

Reparaties

De oplader en de batterij zijn niet te onderhouden. Er bevinden zich geen te onderhouden onderdelen in de oplader of de batterij.

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, dienen reparaties, onderhoud en afstelling (inclusief borstelinspectie en vervanging, indien van toepassing) te worden uitgevoerd door een DeWALT-fabrieksservicecentrum of een door DeWALT erkend servicecentrum. Gebruik altijd identieke vervangingsonderdelen.

Online registreren

Bedankt voor uw aankoop. Registreer uw product nu voor:

• GARANTIESERVICE: Door uw product te registreren, kunt u een efficiëntere garantieservice verkrijgen in geval van een probleem met uw product.
• BEVESTIGING VAN EIGENDOM: In geval van een verzekeringsschade, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als uw aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is onder de Federal Consumer Safety Act.
• Registreer online op www.dewalt.com

Drie jaar beperkte garantie

Ga voor de garantievoorwaarden naar https://www.dewalt.com/Legal/Warranty/3-Year-Limited-Warranty.

Neem contact op met de klantenservice van DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286 of bel 1-800-4-DeWALT (1-800-433-9258) om een schriftelijk exemplaar van de garantievoorwaarden aan te vragen.

Compatibele batterijen en opladers

20V Max* Li-Ion

60V Max* Li-Ion

* Maximale initiële batterijspanning (gemeten zonder belasting) is 20, 60 of 120 volt. Nominale spanning is 18, 54 of 108. (120V Max* is gebaseerd op het gebruik van 2 DeWALT 60V Max* lithium-ionbatterijen gecombineerd.)
**BT - Bluetooth®

Het gebruik van andere batterijen kan leiden tot risico op letsel en brand.

Referenties

• Officiële site van DEWALT® Power Tools | Gegarandeerd sterk
• Informatie over DEWALT-gereedschaps- en productgarantie | DEWALT

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download ‎DEWALT DCD771, DCD771C2 - 20V Max Boormachine Handleiding

Beschikbare talen
