GAOMON PD1220, PD1320 Handleiding

Productoverzicht

Productintroductie

Bedankt voor het kopen van de GAOMON PD1220/PD1320 pendisplay. Dit is een nieuwe generatie professionele batterijloze pendisplays die uw werkefficiëntie van schilderen en creëren enorm kan verbeteren, en vol plezier zit. Je kunt vrij schilderen en schrijven, verschillende lijnen en kleuren weergeven, net zoals de pen op het papier schrijft, wat je een echte schokervaring brengt.

Om u een beter begrip en gebruik van uw tablet te geven, dient u deze gebruikershandleiding zorgvuldig door te lezen. De gebruikershandleiding toont alleen de informatie onder Windows, tenzij anders vermeld, is deze informatie van toepassing op zowel Windows- als Macintosh-systemen.

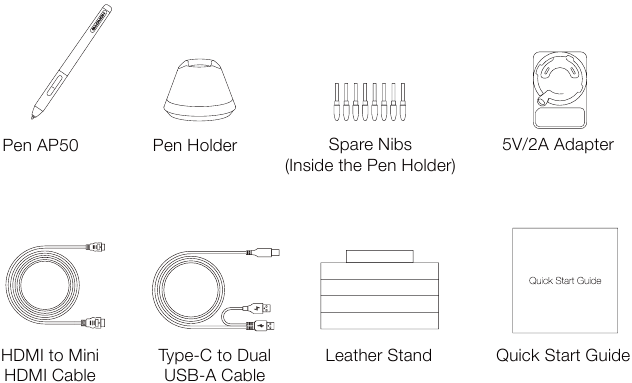

Product en accessoires

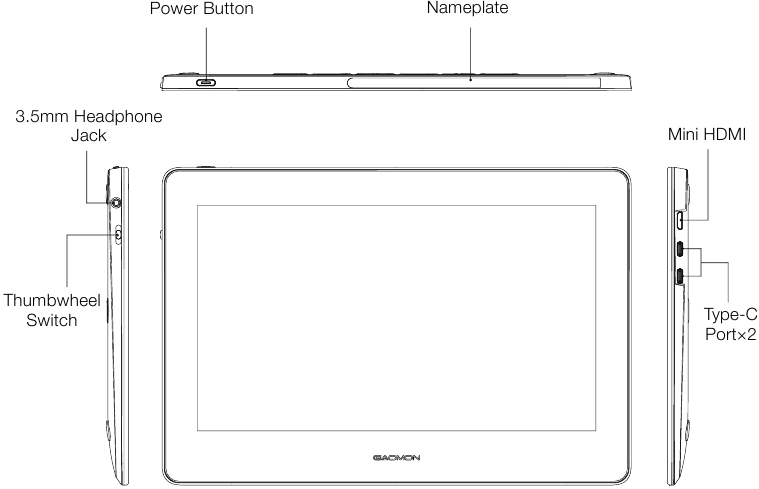

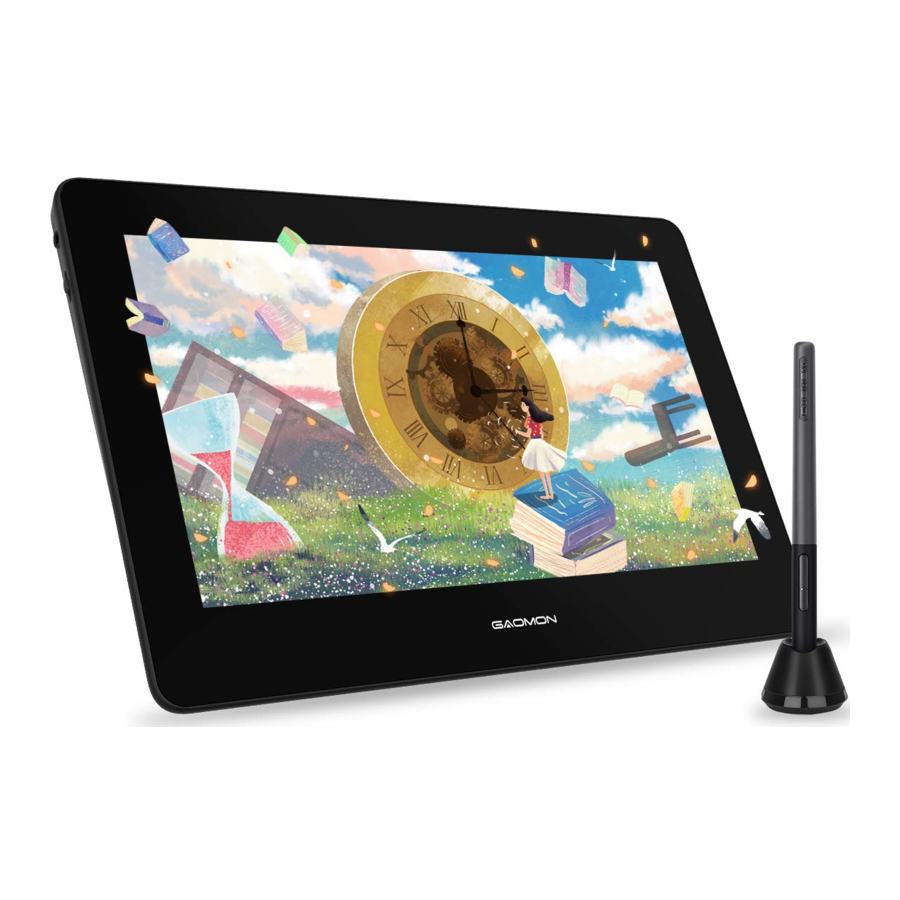

Pendisplay

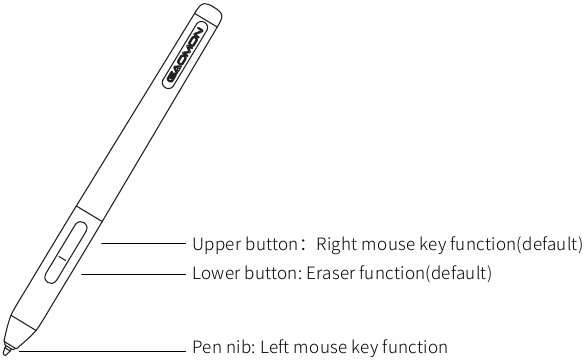

Digitale pen

De digitale pen is batterijloos en heeft 8192 niveaus van drukgevoeligheid.

Accessoires

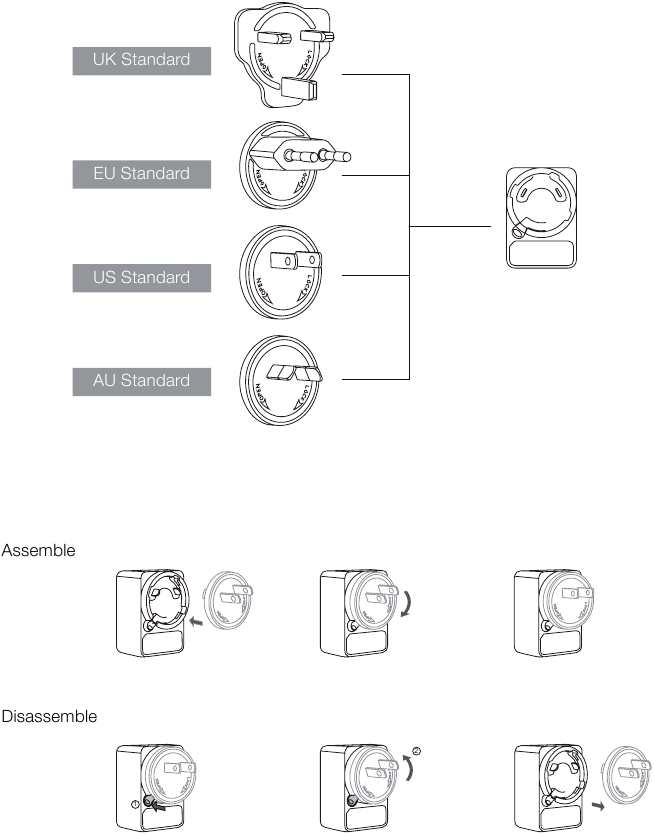

Stroomadapter

Selecteer de juiste stekker voor uw land of regio en monteer deze op de stroomadapter (de stekker die bij het product wordt geleverd, verschilt afhankelijk van de landen en regio's).

Verbinding

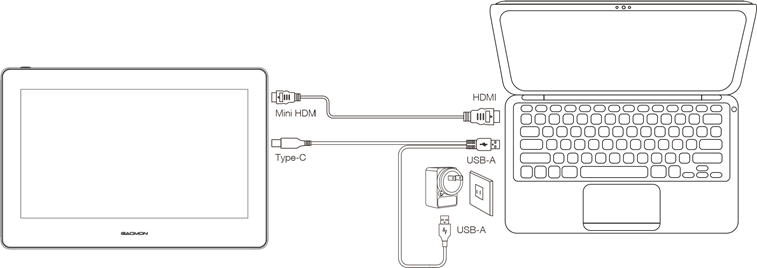

Scenario 1

Stap 1: Sluit het pendisplay aan op de pc met de HDMI-kabel;

Stap 2: Sluit het pendisplay aan op de pc met de Type-C mannelijke stekker die in het pendisplay is gestoken en de USB-A mannelijke stekker die in de computer is gestoken. (De rode USB-A mannelijke stekker is voor de stroomvoorziening)

Opmerking: als er geen reactie is op het pendisplay of als er een flikkerend scherm optreedt, moet de andere USB-A mannelijke stekker die overblijft ook in de pc of een stroomadapter worden gestoken, en zorg ervoor dat er twee USB-A-poorten op de pc zitten.

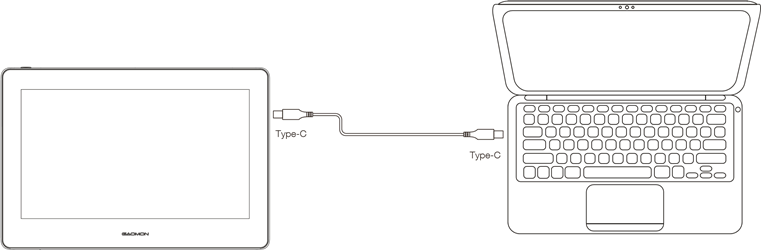

Scenario 2

Stap 1: Koop een Type-C naar Type-C kabel (niet inbegrepen in de verpakking);

Stap 2: Sluit het pendisplay (beide Type-C poorten kunnen het werk doen) aan op de pc met de Type-C naar Type-C kabel.

Opmerking: Zorg ervoor dat de Type-C poorten van de pc USB3.1 en DP1.2 protocol ondersteunen.

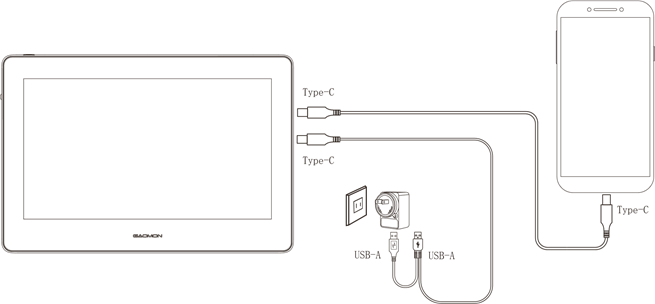

Scenario 3

Stap 1: Koop een Type-C naar Type-C kabel (niet inbegrepen in de verpakking);

Stap 2: Sluit het pendisplay aan op de smartphone met de Type-C naar Type-C kabel.

Opmerking: als er geen reactie is op het scherm of als er een flikkerend scherm optreedt, wordt aangeraden de kabel opnieuw aan te sluiten en een stroomadapter (meter: 5V; niet inbegrepen in de verpakking) te kopen voor aansluiting op de andere type-C poort op het apparaat om de stroomvoorziening te garanderen. Voor het opladen van de telefoon wordt een oplader aanbevolen die het PD-protocol ondersteunt.

Opmerking:
Zorg ervoor dat uw Android-telefoon de modus 'Dex', 'Desktop' of 'TNT' ondersteunt.
Bezoek de GAOMON-website voor compatibele telefoonmodellen: https://gaomon.net/Pen_Display/PD1220&PD1320.html

Driverinstallatie

OS-ondersteuning

Windows 7 of hoger, macOS 10.12 of hoger.

Installeer driver

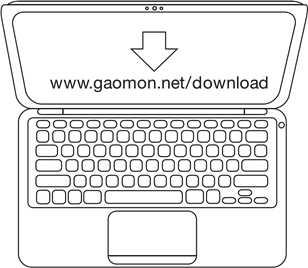

Download de driver van onze website: www.gaomon.net/download
Na het voltooien van de installatie kunt u het grijze driverpictogram in het systeemvak vinden, wat betekent dat de driver succesvol is geïnstalleerd; wanneer u de tablet op de computer aansluit, wordt het pictogram oranje , wat betekent dat de driver de tablet al heeft herkend en u deze nu kunt gaan gebruiken.

Opmerking:

1. Voor de installatie moet u andere drivers van soortgelijke producten verwijderen, inclusief de oude driver van dit product.
2. Sluit voor de installatie alle grafische software en antivirussoftware om onnodige fouten te voorkomen.

Penpunt vervangen

1. De punt zal na langdurig gebruik slijten, dan moet u een nieuwe punt vervangen.

2. Schroef de penhouder los en haal een nieuwe punt eruit.

3. Steek de oude penpunt in het gat aan de onderkant van de penhouder en kantel de pen om de punt eruit te trekken.

4. Steek een nieuwe penpunt in de stylus en duw de punt tot deze stopt.

OSD-menu

OSD-instellingen

1. Als de hoofdtelefoonaansluiting niet is aangesloten, kan de duimwielschakelaar worden gebruikt om omhoog/omlaag te draaien om de helderheid van het scherm te verhogen/verlagen;
2. Als de hoofdtelefoonaansluiting is aangesloten, kan de duimwielschakelaar worden gebruikt om het volume omhoog/omlaag te draaien;
3. Druk lichtjes op de duimwielschakelaar om het OSD-menu op te roepen, waarbij de aan/uit-knop daarom wordt gebruikt voor automatische instelling. Gebruikers kunnen de duimwielschakelaar omhoog draaien om te verhogen en omlaag om te verlagen;

MENU: roep het OSD-menu op/OK;

AUTO: ga terug naar de vorige pagina wanneer het OSD-menu actief is;

+: navigeer omhoog of verhoog de waarde wanneer het OSD-menu actief is;

-: navigeer omlaag of verlaag de waarde wanneer het OSD-menu actief is;

Illustratie van duimwiel functies

OSD afsluiten

Druk op de aan/uit-knop om het OSD-menu te verlaten.

Functie-instellingen

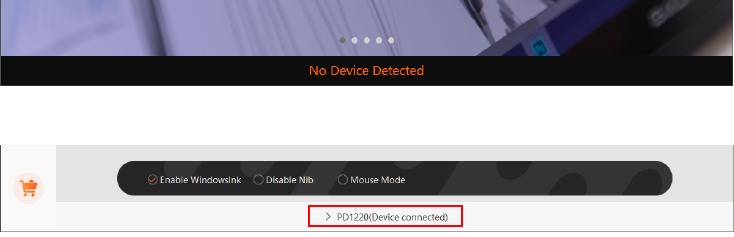

Apparaatverbindingsprompt

1. Geen apparaat gedetecteerd: de computer herkent de tablet niet.
2. Apparaat verbonden: de computer heeft het penscherm herkend.


Werkgebiedinstelling

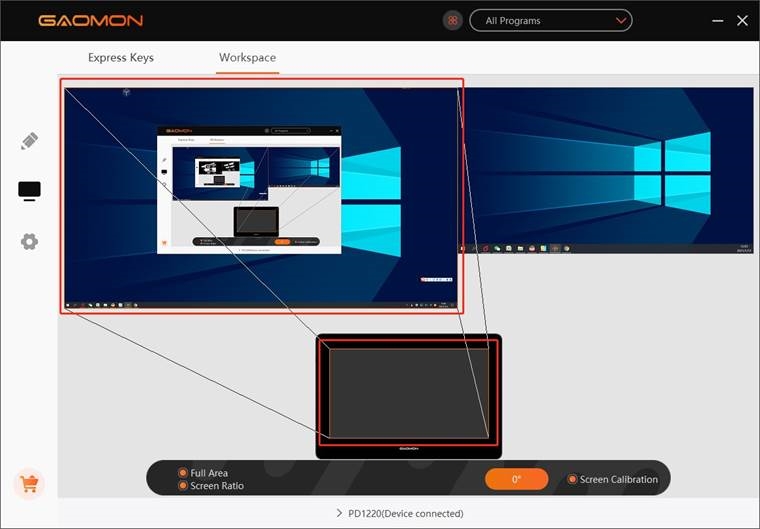

Meerdere monitoren gebruiken

De locatie van de cursor is afhankelijk van de schermmodus die u hebt gekozen toen u het penscherm aansloot op een extern scherm (zoals een laptop of alles-in-één pc), bijvoorbeeld:

In de Duplicatiemodus tonen het penscherm en het externe scherm dezelfde afbeelding en wordt de cursor tegelijkertijd op elke monitor weergegeven.

In de Uitbreidingsmodus moet u de monitor in de stuurprogramma-interface kiezen om de cursorlocatie te bepalen.

Wanneer de locatie van de cursor is bepaald, kunt u het werkgebied in de stuurprogramma-interface in kaart brengen.

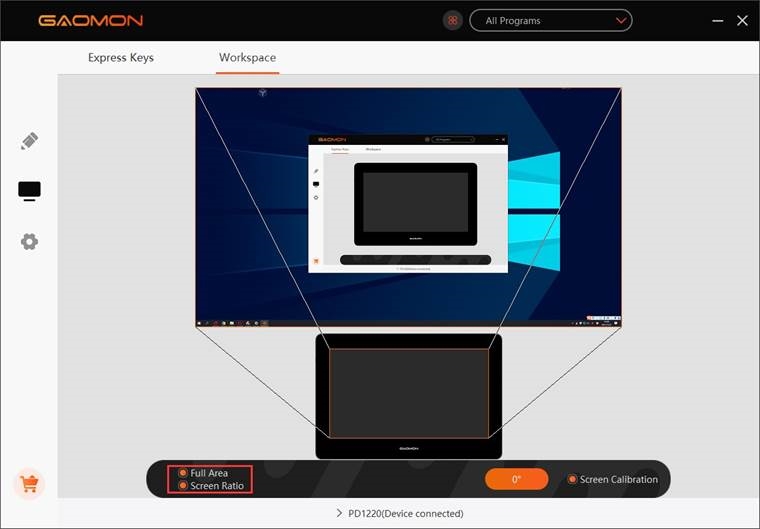

Werkgebiedinstelling

Definieer het tabletgebied dat aan het schermgebied wordt toegewezen.

1. Volledig gebied: het volledige actieve gebied van de tablet. Dit is de standaardinstelling.
2. Aangepast gebied: sleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.

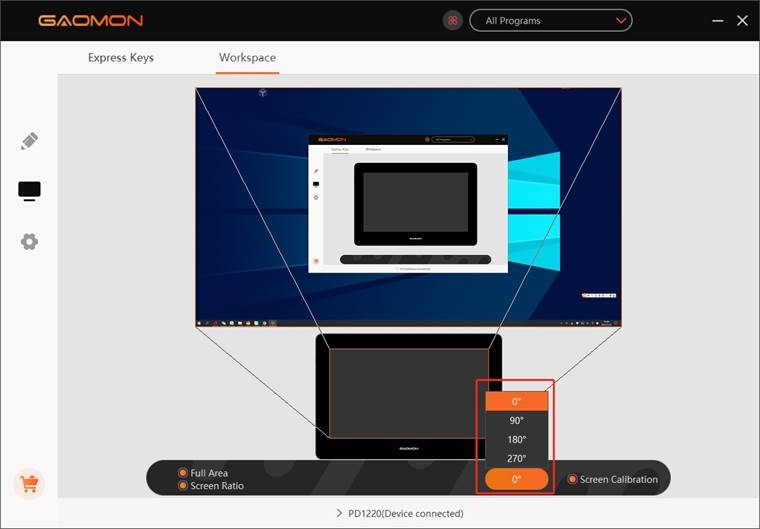

Werkgebied roteren

Door de richting van het penscherm te wijzigen, biedt u gebruikers meer keuzes. Er zijn vier richtingen beschikbaar.

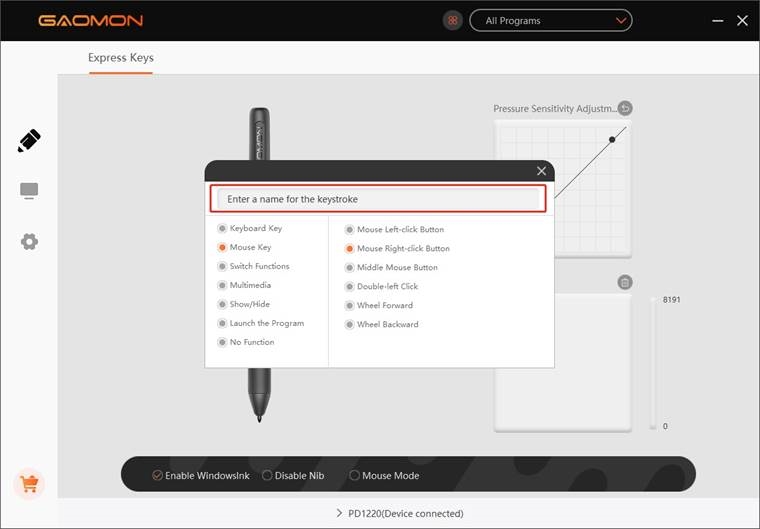

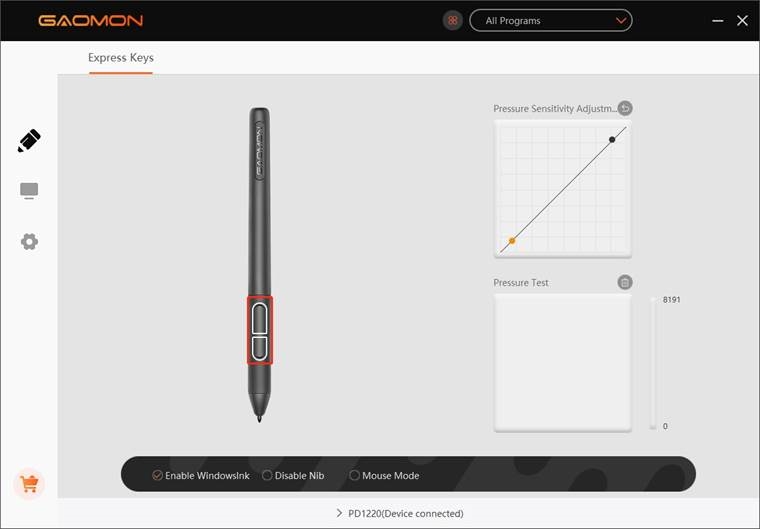

Functie-instelling penknoppen

Aangepaste instelling: selecteer de functie die moet worden bereikt in het pop-updialoogvenster en deze wordt automatisch opgeslagen.

Instelling drukgevoeligheid

De drukgevoeligheid wordt gewijzigd door de punten van de drukcurve te slepen.

Sleep de punten naar linksboven voor een hogere gevoeligheid.

Sleep de punten naar rechtsonder voor een lagere gevoeligheid.

Testen pendruk

U kunt geleidelijk druk uitoefenen op de stylus op het scherm om het drukniveau te testen.

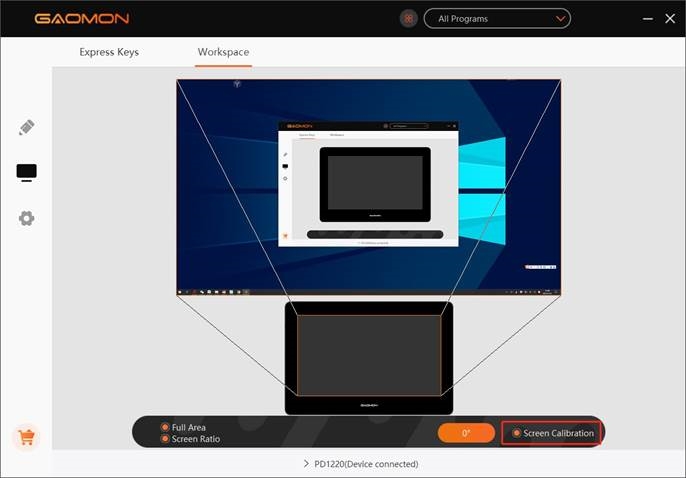

Kalibratie

Schermkalibratie: klik op het rode kruis op het scherm om de kalibratie te voltooien.

Fabrieksreset: klik op 'Fabrieksreset' om het penscherm opnieuw in te stellen.

Kalibratie annuleren: klik op 'Kalibratie annuleren' of druk op 'ESC' om de kalibratie te stoppen.

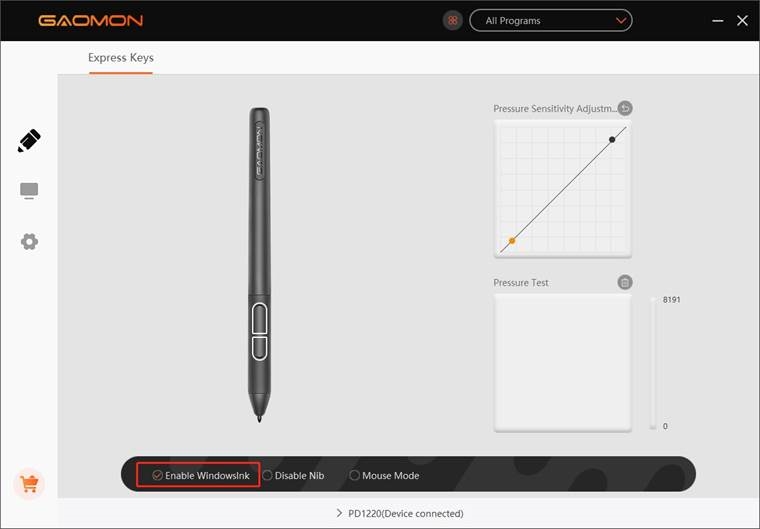

De Windows Ink-functie inschakelen

De functie is voor software die Windows Ink ondersteunt, zoals Microsoft Office, Windows Journal,

Adobe Photoshop CC, SketchBook 6 enzovoort.

Muismodus (alleen voor specifieke modellen)

Zoals hieronder wordt weergegeven, schakelt u het selectievakje voor de muismodus in om de muismodus te openen. Onder de muismodus, wanneer u de pen beweegt, beweegt de cursor volgens het relatieve coördinatenprincipe, vergelijkbaar met het verplaatsen van de cursor met de muis. Dit betekent dat u op pictogrammen kunt klikken of opties aan de rand van het scherm kunt selecteren zonder de pen naar de rand van het werkgebied te bewegen.

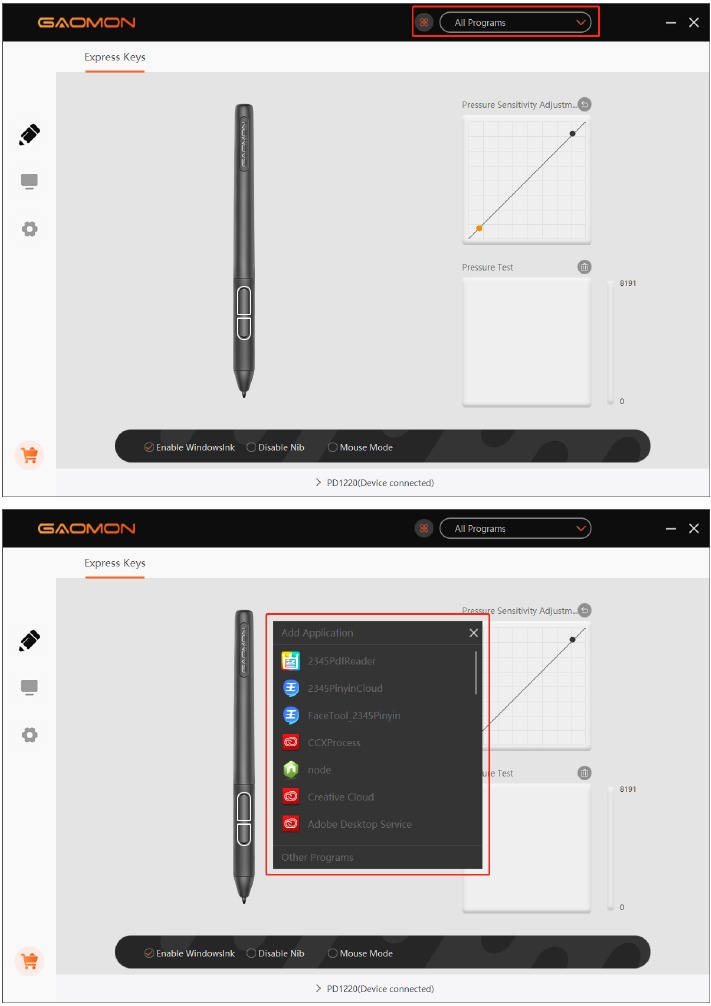

Aanpassen van pers toetsen en druk curve

U kunt de functie van pers toetsen en druk curve aanpassen voor verschillende programmas. Selecteer een programmas, pas de functie van pers toetsen aan en pas de druk curve aan, de instellingen worden automatisch opgeslagen.

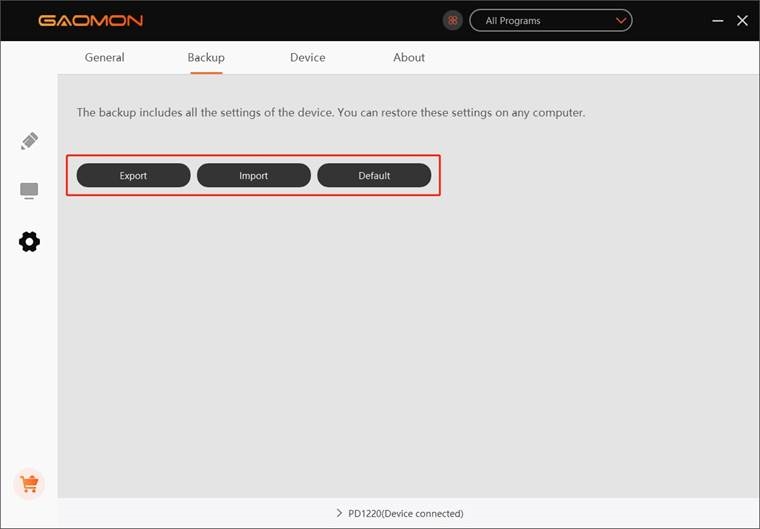

Gegevens exporteren en importeren

Het stuurprogramma ondersteunt het exporteren en importeren van uw aangepaste configuratiegegevens van het product, wat handig is voor u om verschillende software te gebruiken en de moeite van herhaalde instellingen te vermijden.

Specificaties

PD1220 Specificaties

PD1320 Specificaties

Probleemoplossing

Storingen gerelateerd aan het scherm

Storingen gerelateerd aan functies

Opmerking: Neem voor meer informatie contact met ons op via onze e-mail:
service@gaomon.net

of vind hier het antwoord https://blog.gaomon.net/faq-list/

Voorzorgsmaatregelen

1. Lees deze handleiding zorgvuldig door voordat u het apparaat gebruikt en bewaar deze goed voor toekomstig gebruik.
2. Voordat u het pennenbeeldscherm schoonmaakt, dient u de stekker uit het stopcontact te halen en met een zachte, vochtige doek af te vegen. Gebruik geen reinigingsmiddelen.
3. Stel dit product niet bloot aan water of andere vloeistoffen. Zorg ervoor dat u nooit vloeistoffen op het pennenbeeldscherm, de digitale pen, de stroomkabel of de stroomadapter morst.
4. Plaats het pennenbeeldscherm of de digitale pen niet op een onstabiele plaats of op een hoogte.
5. Plaats de tablet niet op een plaats waar kinderen gemakkelijk bij kunnen, om gevaar te voorkomen.
6. Plaats het scherm en de digitale pen niet in de buurt van het magnetische veld.
7. Alleen de voedingen die op het typeplaatje staan ​​mogen voor het scherm worden gebruikt. Als u vragen heeft over de voeding die u gebruikt, raadpleeg dan de distributeur van uw scherm.
8. Om uw scherm te beschermen, schakelt u de stroom uit wanneer het niet in gebruik is. Koppel het scherm tijdens stroomuitval of bij langdurig niet-gebruik los van het stopcontact.
9. Overbelast het stopcontact niet en verleng de stroomdraad niet, dit kan leiden tot elektrische schokken.
10. Zorg ervoor dat er geen vreemde voorwerpen in de monitor komen via groeven en voorkom dat er vloeistof op het scherm spat om kortsluiting of brand te voorkomen.
11. Als het scherm een ​​defect vertoont, open dan niet de hoofdbehuizing en probeer het niet zelf te repareren. Vraag een service aan voor een goede reparatie en onderhoud.
12. Wanneer de volgende situaties zich voordoen, dient u de stroomadapter los te koppelen en heeft u mogelijk een service nodig voor volledige reparatie en onderhoud:
    1. De stroomdraad of stekker is beschadigd of versleten;
    2. Er is vloeistof in het scherm gespat;
    3. Het scherm is gevallen of het LCD-scherm is kapot;
    4. Wanneer er duidelijke afwijkingen aan het scherm optreden.
13. Wanneer de onderdelen worden vervangen, wordt u geacht te garanderen dat de reparateur de vervangende onderdelen gebruikt die door de fabrikant zijn gespecificeerd. Ongeautoriseerde vervanging van onderdelen kan brand, elektrische schokken of andere gevaren veroorzaken.
