Bosch Purion 200 (BRC3800) Handleiding

Inleiding

Over waarschuwingen
Deze handleiding bevat veel GEVAAR-, WAARSCHUWING- en VOORZICHTIG-indicatoren betreffende de gevolgen van het niet gebruiken, monteren, onderhouden, opslaan, inspecteren en verwijderen van een met Bosch uitgeruste eBike op een veilige manier.

• De combinatie van het veiligheidswaarschuwingssymbool en het woord DANGER geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
• De combinatie van het veiligheidswaarschuwingssymbool en het woord WARNING geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
• De combinatie van het veiligheidswaarschuwingssymbool en het woord CAUTION geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

Algemene waarschuwingen
Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan de dood of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidswaarschuwingen en instructies voor toekomstig gebruik.
De term eBike-accu die in deze bedieningsinstructies wordt gebruikt, verwijst naar alle originele Bosch eBike-accu's van de systeemgeneratie the smart system.

• Lees ALLE bijbehorende handleidingen voordat u voor het eerst op de fiets rijdt. Uw Bosch-aandrijfsysteem wordt geleverd met extra handleidingen en documenten van de fabrikant van de fiets en andere onderdelen. Het niet lezen en begrijpen van veiligheidsinformatie kan leiden tot de dood of ernstig letsel.

• Deze handleiding bevat belangrijke informatie over veiligheid, prestaties en onderhoud. Lees deze voordat u voor het eerst op uw nieuwe fiets rijdt en bewaar hem ter referentie. De handleiding is ook online te vinden op www.bosch-ebike.com.
• Deze handleiding is bedoeld om samen te lezen met de afzonderlijke gebruikershandleiding die bij uw fiets is geleverd. Zorg ervoor dat u alle meegeleverde documenten, inclusief labels op het product, leest voordat u voor het eerst gaat rijden.
• Neem de verantwoordelijkheid voor uw eigen VEILIGHEID. Raadpleeg uw dealer of de fabrikant van de fiets of het onderdeel als u vragen hebt of iets niet begrijpt.
• Sommige eBike-accessoires kunnen verstikkingsgevaar opleveren voor kleine kinderen. Houd deze accessoires uit de buurt van kinderen.

• Het Bosch-aandrijfsysteem voegt gewicht toe aan uw fiets, wat u misschien niet gewend bent om te tillen. Vermijd letsel en gebruik de juiste tiltechnieken.

Uw handleiding gebruiken
Naast de hier beschreven functies kunnen er op elk moment wijzigingen in de software worden aangebracht met betrekking tot probleemoplossing en functionele aanpassingen.

Afbeeldingen
De fiets die in deze handleiding wordt getoond, kan enigszins afwijken van uw fiets, maar zal voldoende overeenkomen om u te helpen onze instructies te begrijpen.
De RECHTER- en LINKERhandzijde worden bepaald door te kijken in de richting waarin de fiets zal rijden bij het vooruit gaan. Wanneer u een stippellijn (------) ziet, is het bedoelde item uit het zicht verborgen.

Productbeschrijving en specificaties

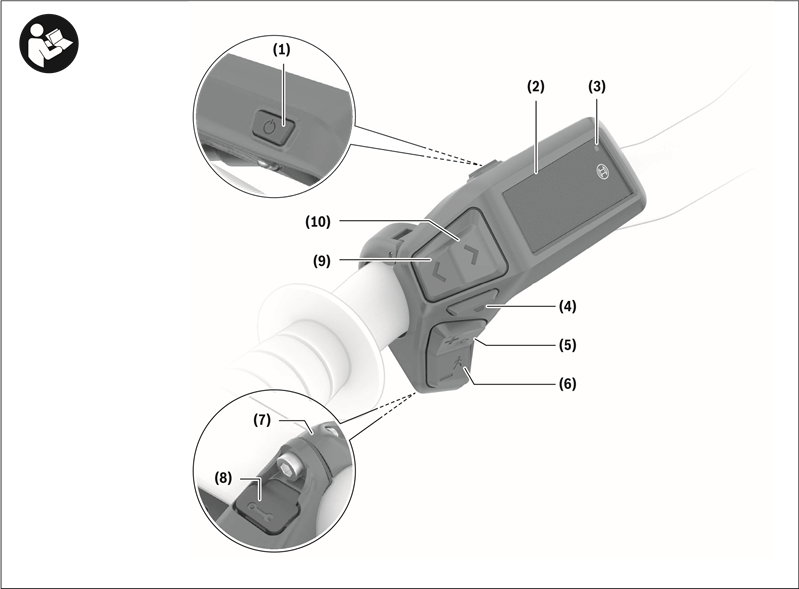

Productkenmerken

Alle illustraties van fietsonderdelen, behalve de aandrijfeenheid, de boordcomputer inclusief bedieningseenheid, de snelheidssensor en de bijbehorende houders, zijn schematisch en kunnen afwijken van uw eBike.

1. Aan/uit-knop
2. Display
3. Omgevingslichtsensor
4. Selecteerknop
5. Knop voor het verhogen van de ondersteuning +/ fietsverlichting
6. Knop voor het verlagen van de ondersteuning –/ duwhulp
7. Houder
8. Diagnostische aansluiting (alleen voor service)
9. Knop om de helderheid te verminderen/ terug te gaan
10. Knop om de helderheid te verhogen/ vooruit te gaan

Beoogd gebruik
De Purion 200-bedieningseenheid is ontworpen voor het bedienen van een eBike en, als optie, voor het bedienen van een extra boordcomputer van de systeemgeneratie the smart system. Als u uw smartphone als boordcomputer gebruikt, kunt u de Purion 200-bedieningseenheid gebruiken om het ondersteuningsniveau in de eBike Flow-app te wijzigen.
Om de bedieningseenheid optimaal te kunnen gebruiken, is een compatibele smartphone met de eBike Flow-app vereist.
U kunt de Purion 200-bedieningseenheid via Bluetooth® met uw smartphone verbinden.

Afhankelijk van het besturingssysteem van de smartphone kan de eBike Flow-app gratis worden gedownload van de Apple App Store of Google Play Store.
Scan de code met uw smartphone om de eBike Flow-app te downloaden.

Technische gegevens

^A) Informatie voor het opladen van de Purion 200-bedieningseenheid; externe apparaten kunnen niet worden opgeladen.
^B) Niet standaard bij het product inbegrepen
^C) USB Type-C® en USB-C® zijn handelsmerken van USB Implementers Forum.

Werking

Vereisten
De eBike kan alleen worden ingeschakeld wanneer aan de volgende vereisten wordt voldaan:

• Er is een voldoende opgeladen eBike-accu geplaatst (zie de gebruiksaanwijzing van de eBike-accu van de systeemgeneratie the smart system).
• De snelheidssensor is correct aangesloten (zie de gebruiksaanwijzing van de aandrijfeenheid van de systeemgeneratie the smart system). Zorg er voordat u vertrekt voor dat u de knoppen op de bedieningseenheid gemakkelijk kunt bereiken. Het wordt aanbevolen om de plus/minus-knoppen waterpas uit te lijnen, zodat deze bijna loodrecht op de grond staan.

Stroomvoorziening bedieningseenheid
Als er een voldoende opgeladen eBike-accu in de eBike is geplaatst en de eBike is ingeschakeld, wordt de interne accu van de bedieningseenheid van stroom voorzien en opgeladen. Als de laadstatus van de interne accu van de bedieningseenheid erg laag is, kunt u deze via de diagnoseaansluiting (8) opladen met een USB Type-C®-kabel met behulp van een powerbank of een andere geschikte stroombron (laadspanning 5 V; laadstroom max. 600 mA).
Sluit altijd de klep van de diagnoseaansluiting (8) zodat er geen stof of vocht kan binnendringen.

De eBike in-/uitschakelen
Druk kort op de aan/uit-knop (1) om de eBike in te schakelen. De eBike is klaar om te rijden zodra de opstartanimatie is voltooid.
De helderheid van het scherm wordt geregeld door de omgevingslichtsensor (3). Bedek de omgevingslichtsensor (3) daarom niet.
De aandrijving wordt geactiveerd zodra u begint te trappen (behalve bij ondersteuningsniveau OFF). Het uitgangsvermogen van de aandrijving is afhankelijk van de instellingen van het ondersteuningsniveau.
Zodra u stopt met trappen tijdens normaal gebruik of zodra u een snelheid van 20/28 mph hebt bereikt, schakelt de aandrijving de ondersteuning uit.
De aandrijving wordt automatisch opnieuw geactiveerd zodra u weer begint te trappen en de snelheid lager is dan 20/28 mph.
Om de eBike uit te schakelen, drukt u kort op de aan/uit-knop (1) (< 3 s).
Als er gedurende ongeveer 10 minuten geen stroom van de aandrijving wordt gevraagd (bijv. omdat de eBike stilstaat) en er geen knop wordt ingedrukt, schakelt de eBike automatisch uit.

Snelmenu
Geselecteerde instellingen worden weergegeven in het snelmenu. Deze instellingen kunnen ook tijdens het rijden worden gewijzigd.
Het snelmenu is toegankelijk door de selectieknop lang in te drukken (> 1 s).
Het is niet toegankelijk vanaf de statuspagina.
De volgende instellingen kunnen via het snelmenu worden gewijzigd:

• <Reset trip>
  Alle gegevens over de tot nu toe afgelegde afstand worden op nul gezet.
• <eShift> (optioneel)
  De instellingen zijn afhankelijk van de betreffende versnelling.

Opmerking: Afhankelijk van de configuratie van uw eBike kunnen er extra functies beschikbaar zijn.

Schermen
Opmerking: Alle schermen en teksten van de interface op de volgende pagina's komen overeen met de releasedatum van de software. De schermen en teksten van de interface kunnen na een software-update enigszins veranderen.
Als u de laatste keer dat u de eBike uitschakelde geen andere pagina had geselecteerd, wordt deze pagina weergegeven.

Startpagina

1. Laadstatus van de eBike-accu
2. Ondersteuningsniveau
3. Eenheid van de snelheidsindicator
4. Uw prestaties
5. Snelheid
6. Aandrijfvermogen

U kunt andere schermen bekijken door op de - of -knop te drukken.
De volgende extra schermen zijn beschikbaar om te bekijken:

• Statusscherm: de status van de aangesloten apparaten wordt hier weergegeven.
• Scherm afstanden
• Scherm ritten
• Scherm bereik
• Scherm eBike-accu
• Scherm vermogen
• Scherm cadans
• Scherm totale afstanden
• ABS-scherm (optioneel)

Het ondersteuningsniveau selecteren
U kunt instellen hoeveel de eBike-aandrijving u helpt tijdens het trappen door op de knoppen + (5) om het ondersteuningsniveau te verhogen en – (6) om het ondersteuningsniveau te verlagen op de bedieningseenheid te drukken. Het ondersteuningsniveau kan op elk moment worden gewijzigd, zelfs tijdens het fietsen, en wordt in kleur weergegeven.

Opmerking: De beschikbare modi zijn afhankelijk van de betreffende aandrijfeenheid.
De aanduidingen en configuratie van de ondersteuningsniveaus kunnen vooraf door de fabrikant worden geconfigureerd en door de fietsenwinkel worden geselecteerd.

Het ondersteuningsniveau aanpassen
De ondersteuningsniveaus kunnen binnen bepaalde parameters worden aangepast met behulp van de eBike Flow-app. U hebt dus de mogelijkheid om uw eBike aan uw persoonlijke wensen aan te passen.
Het is niet mogelijk om een volledig eigen modus te creëren. U kunt alleen de modi aanpassen die door de fabrikant of de dealer op uw systeem zijn ingeschakeld. Dit kunnen er zelfs minder dan 4 modi zijn.
Het kan ook voorkomen dat een modus niet kan worden aangepast vanwege beperkingen in uw land.
De volgende parameters zijn beschikbaar voor aanpassing:

• Ondersteuning in relatie tot de basiswaarde van de modus (binnen de wettelijke specificaties)
• Reactiegedrag van de aandrijving
• Snelheid van vermindering (binnen de wettelijke specificaties)
• Maximaal koppel (binnen het kader van de aandrijflimieten)

Opmerking: Zorg ervoor dat uw gewijzigde modus de positie, naam en kleur behoudt op alle boordcomputers en bedieningselementen.

Interactie van de aandrijfeenheid met de versnelling
U moet op een eBike op dezelfde manier schakelen als bij een normale fiets (neem de gebruiksaanwijzing van uw eBike met betrekking tot dit punt in acht).
Ongeacht het type versnelling is het raadzaam om de druk op de pedalen kort te verminderen bij het schakelen. Dit helpt bij het schakelen en vermindert de slijtage van de aandrijflijn.
Door de juiste versnelling te selecteren, kunt u uw snelheid en bereik vergroten terwijl u dezelfde hoeveelheid kracht uitoefent.
Volg daarom de schakeladviezen die op uw boordcomputer worden weergegeven.

Fietsverlichting in-/uitschakelen
Controleer voor elke rit of uw fietsverlichting correct werkt.
Om de fietsverlichting in te schakelen, houdt u de knop voor de fietsverlichting (5) langer dan 1 s ingedrukt.

De duwhulp in-/uitschakelen
De duwhulp helpt u bij het duwen van uw eBike. De maximale snelheid van de duwhulp is 3.7 mph. De standaardinstelling van de fabrikant kan lager zijn en moet mogelijk door de fietsenwinkel worden aangepast.

• De duwhulpfunctie mag alleen worden gebruikt bij het duwen van de eBike. Er bestaat een risico op letsel als de wielen van de eBike geen contact maken met de grond tijdens het gebruik van de duwhulp.
• Als de geselecteerde versnelling te hoog is, kan de aandrijfeenheid de eBike mogelijk niet verplaatsen of de wegrolblokkering activeren.

Om de loopondersteuning te starten, houdt u de knop voor loopondersteuning (6) langer dan 1 s ingedrukt, houdt u deze ingedrukt en volgt u de instructies op het scherm.
Om de duwhulp te activeren, moet een van de volgende acties binnen de volgende 10 s plaatsvinden:

• Duw de eBike naar voren.
• Duw de eBike naar achteren.
• Voer een zijwaartse kantelbeweging uit met de eBike.

Na activering begint de aandrijving te duwen en verandert de indicator op het scherm.
Als u de duwhulpknop (6) loslaat, wordt de duwhulp gepauzeerd. U kunt de duwhulp binnen 10 s opnieuw activeren door op de duwhulpknop (6) te drukken.
Als u de duwhulp niet binnen 10 s opnieuw activeert, wordt de duwhulp automatisch uitgeschakeld. De duwhulp wordt altijd beëindigd als: – het achterwiel blokkeert;

• de fiets kan niet over richels bewegen;
• een lichaamsdeel blokkeert de fietscrank;
• een obstakel blijft de crank draaien;
• u begint te trappen;
• op de knop "Ondersteuning verhogen"+/fietsverlichting (5) of de aan/uit-knop (1) wordt gedrukt. De duwhulp heeft een wegrolblokkering, wat betekent dat zelfs na succesvol gebruik van de duwhulp de aandrijving het achteruit rollen enkele seconden actief afremt en u de eBike niet of slechts met moeite achteruit kunt duwen.

De wegrolblokkering kan onmiddellijk worden gedeactiveerd door op de knop "Ondersteuning verhogen" +/fietsverlichting (5) te drukken.
De duwhulpfunctie is onderworpen aan lokale regelgeving; de manier waarop deze werkt, kan daarom afwijken van de bovenstaande beschrijving. Deze kan ook worden gedeactiveerd.

ABS – Antiblokkeersysteem (optioneel)
Als de eBike is uitgerust met een Bosch eBike ABS van de systeemgeneratie the smart system, licht het ABS-symbool op wanneer het eBike-systeem start.
Na het wegrijden controleert het ABS intern de functionaliteit en gaat het ABS-symbool uit. In geval van een fout licht het ABS-symbool op en verschijnt er een melding op het scherm. Dit betekent dat het ABS inactief is. U kunt op de selectieknop (4) drukken om de fout te bevestigen en het ABS-foutbericht verdwijnt. Het ABS-symbool verschijnt in de statusbalk om u te laten weten dat het ABS nog steeds is uitgeschakeld.
Raadpleeg de ABS-gebruiksaanwijzing voor meer informatie over het ABS en de werking ervan.

Een smartphoneverbinding tot stand brengen

Om de volgende eBike-functies te kunnen gebruiken, is een smartphone met de eBike Flow-app vereist.
Verbinding met de app vindt plaats via een Bluetooth®-verbinding.
Schakel de eBike in zonder deze te manoeuvreren.
Start de Bluetooth®-koppeling door de aan/uit-knop (1) lang in te drukken (> 3 s). Laat de aan/uit-knop (1) los wanneer de status van het koppelingsproces wordt weergegeven. Bevestig het verbindingsverzoek in de app.

Activiteiten volgen
Om activiteiten vast te leggen, is het noodzakelijk om u te registreren en in te loggen bij de eBike Flow-app.
Om activiteiten vast te leggen, moet u toestemming geven voor de opslag van uw locatiegegevens in de app. Zonder dit kunnen uw activiteiten niet worden geregistreerd in de app. Om locatiegegevens vast te leggen, moet u zijn ingelogd als gebruiker.

eBike Lock
<eBike Lock> kan voor alle gebruikers worden geactiveerd via de eBike Flow-app. Hiervoor wordt een sleutel om de eBike te ontgrendelen op de smartphone opgeslagen.
<eBike Lock> is automatisch actief in de volgende gevallen:

• Wanneer de eBike wordt uitgeschakeld via de bedieningseenheid
• Wanneer de eBike automatisch wordt uitgeschakeld

De eBike wordt ontgrendeld wanneer de eBike wordt ingeschakeld en de smartphone via Bluetooth® met de eBike is verbonden.
<eBike Lock> is verbonden met uw gebruikersaccount.
Als u uw smartphone verliest, kunt u via een andere smartphone inloggen met de eBike Flow-app en uw gebruikersaccount en de eBike ontgrendelen.

Als u een instelling selecteert in de app die leidt tot nadelen voor de <eBike Lock> (bijv. verwijdering van uw eBike of gebruikersaccount), dan worden eerst waarschuwingsberichten weergegeven. Lees deze aandachtig door en houd u aan de afgegeven waarschuwingen (bijv. voordat u uw eBike of gebruikersaccount verwijdert).
Om de <eBike Lock> in te stellen, moet aan de volgende voorwaarden worden voldaan:

• De eBike Flow-app is geïnstalleerd.
• Er is een gebruikersaccount aangemaakt.
• Er wordt momenteel geen update uitgevoerd op de eBike.
• De eBike is via Bluetooth® met de smartphone verbonden.
• De eBike staat stil.
• De smartphone is verbonden met het internet.
• De eBike-accu is voldoende opgeladen en de oplaadkabel is niet aangesloten. U kunt <eBike Lock> instellen in de eBike Flow-app onder het menu-item <Instellingen>.

U kunt de ondersteuning van uw aandrijfeenheid met onmiddellijke ingang deactiveren door <eBike Lock> in te schakelen in de eBike Flow-app. Deactivering kan alleen worden geannuleerd als uw smartphone in de buurt is wanneer de eBike wordt ingeschakeld. Uw smartphone moet hiervoor Bluetooth® ingeschakeld hebben en de eBike Flow-app moet op de achtergrond actief zijn. De eBike Flow-app hoeft niet te worden geopend. Als <eBike Lock> is geactiveerd, kunt u uw eBike ook gebruiken zonder ondersteuning van de aandrijfeenheid.

Compatibiliteit
<eBike Lock> is compatibel met deze Bosch eBike-productlijnen van de systeemgeneratie the smart system:

Hoe het werkt
In combinatie met <eBike Lock> werkt de smartphone op een vergelijkbare manier als een sleutel voor de aandrijfeenheid.
De <eBike Lock> wordt geactiveerd door de eBike uit te schakelen. Zolang de <eBike Lock> actief is nadat de functie is ingeschakeld, wordt dit aangegeven door een hangslotsymbool op de Purion 200-bedieningseenheid.
Opmerking: <eBike Lock> biedt alleen geen adequate diefstalbeveiliging, het is slechts een aanvulling op een mechanisch slot. <eBike Lock> biedt geen enkele vorm van mechanisch slot voor de eBike. Alleen de ondersteuning van de aandrijfeenheid is gedeactiveerd. Zolang de smartphone via Bluetooth® met de eBike is verbonden, is de aandrijfeenheid ontgrendeld.
Als u andere gebruikers tijdelijk of permanent toegang tot uw eBike wilt geven of als u uw eBike naar een service wilt brengen, moet u de <eBike Lock> in de eBike Flow-app in het menu-item <Instellingen> deactiveren. Als u uw eBike wilt verkopen, moet u de eBike ook uit uw gebruikersaccount verwijderen in de eBike Flow-app in het menu-item <Instellingen>.
Wanneer de eBike wordt uitgeschakeld, geeft de aandrijfeenheid een "vergrendelingsgeluid" (d.w.z. een audiosignaal dat eenmaal wordt afgespeeld) om aan te geven dat de ondersteuning van de aandrijfeenheid is uitgeschakeld.
Opmerking: Het audiosignaal wordt alleen afgespeeld als de eBike is ingeschakeld.
Wanneer de eBike wordt ingeschakeld, geeft de aandrijfeenheid twee "ontgrendelingsgeluiden" (d.w.z. een audiosignaal dat tweemaal wordt afgespeeld) om aan te geven dat de ondersteuning van de aandrijfeenheid weer is ingeschakeld.
Het "vergrendelingsgeluid" helpt u te herkennen of <eBike Lock> is geactiveerd op uw eBike. Het audiosignaal is standaard geactiveerd, maar kan worden gedeactiveerd in de eBike Flow-app in het menu-item <Instellingen> door het hangslotsymbool onder uw eBike te selecteren.
Opmerking: Als u niet langer in staat bent om <eBike Lock> in te stellen of uit te schakelen, neem dan contact op met uw fietsenwinkel.

eBike-componenten vervangen en <eBike Lock>
De smartphone vervangen

1. Installeer de eBike Flow-app op de nieuwe smartphone.
2. Log in met hetzelfde account waarmee u <eBike Lock> hebt geactiveerd.
3. <eBike Lock> wordt weergegeven als ingesteld in de eBike Flow-app.

De aandrijfeenheid vervangen

1. <eBike Lock> wordt weergegeven als gedeactiveerd in de eBike Flow-app.
2. Activeer <eBike Lock> door de <eBike Lock>-bedieningseenheid naar rechts te duwen.
3. Als u uw eBike inlevert bij een fietsenwinkel voor onderhoud, wordt aanbevolen om <eBike Lock> tijdelijk te deactiveren. Als u het <eBike Alarm> hebt geactiveerd, kunt u dit zien op de Purion 200.

Meer informatie hierover is te vinden in de eBike Flow-app of in het Help Center op de website www.bosch-ebike.com/en/help-center.

Software-updates
Software-updates moeten handmatig worden gestart in de eBike Flow-app.
Software-updates worden van de app naar de bedieningseenheid overgebracht op de achtergrond zodra deze met de app is verbonden. Houd tijdens de software-update het display op de bedieningseenheid Purion 200 in de gaten.
De eBike wordt vervolgens opnieuw opgestart.
U kunt de software-updates regelen via de eBike Flow-app.

Probleemoplossing

De foutmeldingen worden weergegeven in een pop-up op de Purion 200-bedieningseenheid.
De bedieningseenheid geeft aan of er kritieke of minder kritieke fouten op de eBike optreden. De foutmeldingen die door de eBike worden gegenereerd, kunnen worden afgelezen via de eBike Flow-app of door uw fietsenwinkel.
Via een link in de eBike Flow-app kan informatie over de fout en ondersteuning bij het verhelpen van de fout worden weergegeven.

Minder kritieke fouten
Fouten worden bevestigd door op de selectieknop (4) te drukken.
U kunt de volgende tabel gebruiken om de fouten indien nodig zelf te verhelpen. Neem anders contact op met uw fietsenwinkel.

Kritieke fouten
Volg de verwerkingsinstructies in de volgende tabel als er een kritieke fout optreedt.

Onderhoud en service

Onderhoud/reiniging

• Open geen van de componenten. Service mag alleen worden uitgevoerd door een erkende Bosch eBike-dealer. Het niet opvolgen van de bovenstaande waarschuwing kan de dood of ernstig letsel veroorzaken. Raadpleeg uw fietshandleiding of componentenhandleiding voor alle niet-Bosch-aandrijfsysteemcomponenten.
• Schilder geen componenten van het Bosch-aandrijfsysteem, omdat dit vroegtijdig defecten aan het onderdeel kan veroorzaken.
• Dompel uw eBike-componenten niet onder in water en was ze niet met een onder druk staande slang. Uw Bosch-aandrijfeenheid is ontworpen om waterdicht te zijn voor regenwater of niet-onder druk staande slangreiniging.
  Reinig geen van de componenten met water onder druk. Houd het display van uw bedieningseenheid schoon. Vuil kan een onjuiste helderheidsdetectie veroorzaken.
  Reinig uw bedieningseenheid met een zachte doek die alleen met water is bevochtigd. Gebruik geen reinigingsproducten van welke aard dan ook. Laat uw eBike minstens één keer per jaar controleren door een expert (inclusief mechanische onderdelen, actualiteit van de systeemsoftware). De fietsenwinkel kan de service ook plannen op basis van een kilometerstand en/of een tijdsperiode. In dit geval geeft de bedieningseenheid elke keer dat deze wordt ingeschakeld een bericht weer dat de servicedatum verschuldigd is. Laat uw eBike onderhouden en repareren door een erkende fietsenwinkel.
• Laat reparaties alleen uitvoeren door een gecertificeerde fietsenwinkel.

Opmerking: Als u uw eBike voor onderhoud aan een fietsenwinkel overhandigt, wordt aanbevolen om <eBike Lock> en <eBike Alarm> tijdelijk te deactiveren om een vals alarm te voorkomen.

After-sales service en advies over het gebruik van producten
Als u vragen heeft over de eBike en de componenten ervan, neem dan contact op met een erkende fietsenwinkel. Voor contactgegevens van erkende fietsdealers kunt u terecht op www.bosch-ebike.com.
Neem contact op met een erkende fietsenwinkel als de eBike-accu niet meer werkt.

Uw Bosch-aandrijfsysteem bedienen

Veiligheidsinstructies
Lees alle veiligheidsinstructies en algemene instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidswaarschuwingen en instructies voor toekomstig gebruik.
De term eBike-accu die in deze bedieningsinstructies wordt gebruikt, verwijst naar alle originele Bosch eBike-accu's van de systeemgeneratie the smart system.
De termen aandrijving en aandrijfeenheid die in deze bedieningsinstructies worden gebruikt, verwijzen naar alle originele Bosch-aandrijfeenheden van de systeemgeneratie the smart system.

• Lees en volg de veiligheidswaarschuwingen en instructies in alle bedieningsinstructies van het eBike-systeem en uw eBike.
• Probeer het display of de afstandsbediening niet te repareren tijdens het rijden!
• Laat u niet afleiden door het display van de bedieningseenheid. Als u zich niet uitsluitend concentreert op het verkeer om u heen, loopt u het risico betrokken te raken bij een ongeval. Als u instellingen op uw bedieningseenheid wilt wijzigen, verder dan alleen het ondersteuningsniveau wijzigen, stop dan met fietsen om dit te doen.
• Stel de helderheid van het display zo in dat u belangrijke informatie zoals snelheid of waarschuwingssymbolen voldoende kunt zien. Een onjuist ingestelde helderheid van het display kan leiden tot gevaarlijke situaties. u Gebruik de bedieningseenheid niet als handgreep. Als u de eBike optilt aan de bedieningseenheid, kunt u onherstelbare schade aan de bedieningseenheid veroorzaken.
• De loopondersteuningsfunctie mag alleen worden gebruikt bij het duwen van de eBike. Er bestaat een risico op letsel als de wielen van de eBike geen contact maken met de grond tijdens het gebruik van de loopondersteuning.
• Wanneer de loopondersteuning is geactiveerd, kunnen de pedalen tegelijkertijd draaien. Wanneer de loopondersteuningsfunctie is geactiveerd, zorg er dan voor dat er voldoende ruimte is tussen uw benen en de draaiende pedalen om het risico op letsel te voorkomen.
• Zorg er bij het gebruik van de loopondersteuning voor dat u de eBike altijd kunt bedienen en veilig kunt vasthouden. De loopondersteuning kan onder bepaalde omstandigheden worden onderbroken (bijv. obstakel op het pedaal of per ongeluk van de knop van de bedieningseenheid afglijden). De eBike kan plotseling achteruit naar u toe bewegen of beginnen te kantelen. Dit vormt een bijzonder risico voor de gebruiker als er een extra lading is. Plaats de eBike bij het gebruik van de loopondersteuning niet in situaties waarin u de eBike niet zelf kunt vasthouden.
• Activeer de loopondersteuningsfunctie niet tijdens het fietsen. Gebruik de loopondersteuningsfunctie alleen bij het duwen van de eBike.
• Zet uw eBike niet ondersteboven op het stuur en zadel als de bedieningseenheid of de houder ervan uit het stuur steekt. Dit kan de bedieningseenheid of de houder onherstelbaar beschadigen.
• Sluit geen oplader aan op de eBike-accu als het display van de bedieningseenheid of de boordcomputer aangeeft dat er een kritieke fout is opgetreden. Dit kan schade veroorzaken aan uw eBike-accu. De eBike-accu kan vlam vatten, wat kan leiden tot ernstige brandwonden en ander letsel.
• De bedieningseenheid beschikt over een draadloze interface. Lokale bedrijfsbeperkingen, bijv. in vliegtuigen of ziekenhuizen, moeten worden nageleefd.
•
  Bij gebruik van de bedieningseenheid met Bluetooth® kan dit storingen veroorzaken die van invloed zijn op andere apparaten en systemen, vliegtuigen en medische apparaten (bijv. pacemakers, gehoorapparaten). Evenzo kan de mogelijkheid dat dit schade aan mensen en dieren in de directe omgeving kan veroorzaken niet volledig worden uitgesloten. Gebruik de bedieningseenheid niet met Bluetooth® in de buurt van medische apparaten, benzinestations, chemische fabrieken, gebieden met een potentieel explosieve atmosfeer of op explosievenlocaties. Gebruik de bedieningseenheid niet met Bluetooth® in vliegtuigen. Vermijd het gebruik van het apparaat gedurende langere tijd in de buurt van uw lichaam.
• Het Bluetooth®-woordmerk en de logo's zijn de gedeponeerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/deze logo's door Robert Bosch GmbH, Bosch eBike Systems is onder licentie.
• Het openen van andere apps, het lezen van pop-upberichten/andere inhoud of het anderszins gebruiken van uw mobiele apparaat tijdens het bedienen van een eBike kan afleidend zijn. Afgeleid rijden is een ernstig veiligheidsprobleem en kan leiden tot ongevallen die ernstig letsel of de dood veroorzaken. Om afgeleid rijden te voorkomen, zijn de meeste mobiele apparaten uitgerust met een "Niet storen"-modus. De "Niet storen"-modus moet worden gebruikt tijdens het bedienen van een eBike. Raadpleeg de apparaatspecifieke instructies voor meer informatie. U bent als eBike-bestuurder volledig verantwoordelijk voor het feit dat u te allen tijde aandacht besteedt aan de wegomstandigheden en de verkeersregels naleeft.
• Voer geen informatie in en maak geen selecties tijdens het rijden. Interactie met de display-eenheid tijdens het rijden kan leiden tot ongevallen die ernstig letsel of de dood veroorzaken. U moet te allen tijde de weg- en verkeersomstandigheden in acht nemen en de verkeersregels naleven.
• Houd er rekening mee dat bepaalde staats- of lokale wetten kunnen vereisen dat klasse III eBikes moeten zijn uitgerust met een functionerende snelheidsmeter die de snelheid in mijlen per uur weergeeft. Ruiters moeten op de hoogte zijn van alle toepasselijke regels en voorschriften met betrekking tot de bediening of het gebruik van klasse III eBikes in alle toepasselijke rechtsgebieden voordat ze dit product bedienen of anderszins gebruiken.
• Neem alle nationale voorschriften in acht die het goedgekeurde gebruik van eBikes bepalen.
  Veiligheidswaarschuwingen voor het opladen van de batterij in de afstandsbediening u Laad de afstandsbediening alleen op met een USB-stroombron (5 V, max. 600 mA) en een USB-kabel met een nominale waarde van minimaal 600 mA. Het gebruik van een USB-stroombron of USB-kabel die niet geschikt is voor de toepassing, kan leiden tot brand, explosie of persoonlijk letsel. u Laad de afstandsbediening op bij temperaturen boven +32 graden F (0 graden C) en onder +104 graden F (40 graden C). Bewaar de afstandsbediening op locaties waar de temperaturen niet hoger zijn dan 104 graden F (40 graden C). Dit is belangrijk om ernstige schade aan de batterij in de afstandsbediening te voorkomen.
• Stel de afstandsbediening niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 212°F (100°C) kan een explosie veroorzaken.
• Laad de afstandsbediening (via de USB-poort) nooit op in een vochtige of natte omgeving. Water dat de afstandsbediening binnendringt, kan leiden tot elektrische schokken of brand.
• Dompel de afstandsbediening nooit onder in vloeistoffen en laat er geen vloeistof in komen. Corrosieve of geleidende vloeistoffen (zoals zeewater of industriële chemicaliën of producten die bleekmiddel bevatten, enz.) kunnen een kortsluiting veroorzaken, die kan leiden tot brand, persoonlijk letsel en materiële schade.
• Batterijlekkage kan optreden bij extreme gebruiksomstandigheden of temperaturen. Vermijd contact met huid en ogen. De batterijvloeistof is bijtend en kan chemische brandwonden aan weefsels veroorzaken. Als de vloeistof in contact komt met de huid, was dan snel met water en zeep. Als de vloeistof in contact komt met uw ogen, spoel de ogen dan onmiddellijk gedurende minimaal 15 minuten met water en zoek medische hulp.
• Controleer voor elk gebruik de afstandsbediening, kabel en stekker. Als er schade wordt geconstateerd, gebruik de afstandsbediening dan niet. Beschadigde afstandsbedieningen, oplaadkabels en stekkers verhogen het risico op brand, explosie en persoonlijk letsel.
• Demonteer de afstandsbediening niet. Er bevinden zich geen onderdelen in die door de gebruiker kunnen worden onderhouden. Onjuiste hermontage of beschadiging kan leiden tot brand of explosie.

Referenties

• Premium eBike-systemen en slimme functies
• App Store - Apple
• Google Play
• Help Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

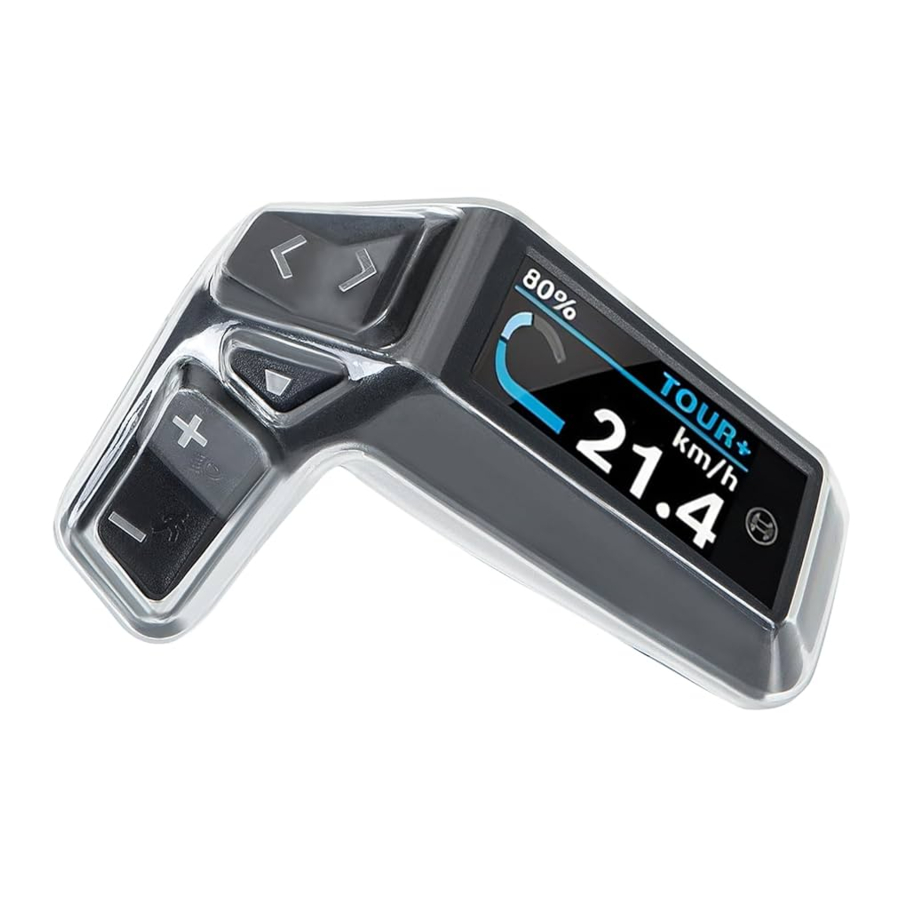

Download Bosch Purion 200 (BRC3800) Handleiding

Beschikbare talen
