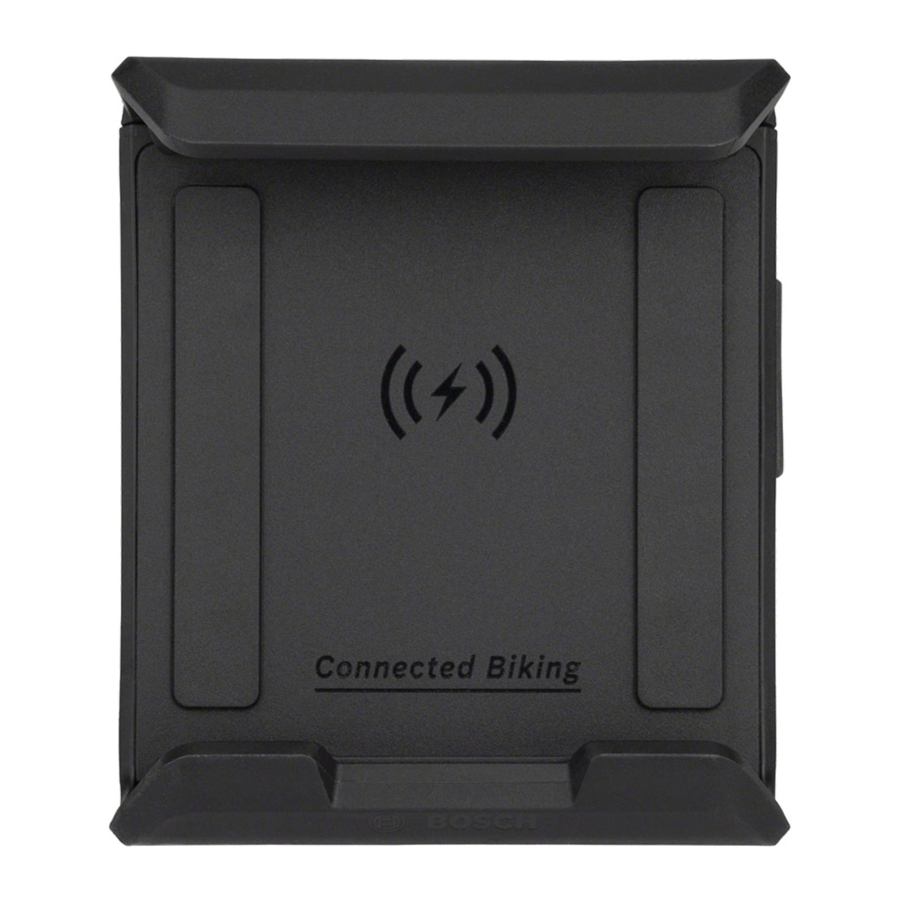

Bosch SmartphoneGrip BSP3200 handleiding

Introductie

Over waarschuwingen

Deze handleiding bevat vele DANGER, WARNING (GEVAAR, WAARSCHUWING) en CAUTION (VOORZICHTIG) indicatoren met betrekking tot de gevolgen van het niet op een veilige manier gebruiken, monteren, onderhouden, opslaan, inspecteren en afvoeren van een met Bosch uitgeruste eBike.

•
  De combinatie van het veiligheidswaarschuwingssymbool en het woord DANGER (GEVAAR) duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
•
  De combinatie van het veiligheidswaarschuwingssymbool en het woord WARNING (WAARSCHUWING) duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
•
  De combinatie van het veiligheidswaarschuwingssymbool en het woord CAUTION (VOORZICHTIG) duidt op een gevaarlijke situatie die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

Uw handleiding gebruiken

Naast de hier beschreven functies kunnen er op elk moment wijzigingen in de software worden aangebracht met betrekking tot het oplossen van problemen en functionele aanpassingen.

Afbeeldingen
De fiets die in deze handleiding wordt getoond, kan enigszins afwijken van uw fiets, maar zal voldoende overeenkomen om u te helpen onze instructies te begrijpen.
De RECHTER- en LINKER-kant worden bepaald door te kijken in de richting waarin de fiets zal bewegen wanneer hij vooruit gaat. Wanneer u een stippellijn (------) ziet, is het item waarnaar wordt verwezen uit het zicht verborgen.

Uw Bosch-aandrijfsysteem bedienen

Beoogd gebruik

De Bosch SmartphoneGrip is ontworpen om een smartphone vast te houden en op te laden op het stuur van een Bosch eBike-systeem.
Naast de hier beschreven functies kunnen er op elk moment wijzigingen worden aangebracht in de software met betrekking tot probleemoplossing en functionele aanpassingen. De SmartphoneGrip is geschikt voor fietsen op verharde paden zonder sprongen en met weinig richels (< 15 cm) bij gemiddelde snelheden tussen 15 en 25 km/u, bijvoorbeeld op asfaltwegen, landweggetjes, met grind of zand verharde paden en verharde bospaden.
Bij onjuist gebruik bestaat het gevaar dat de smartphone losraakt van de houder, naar beneden valt en daardoor beschadigd raakt. Er bestaat ook een aanzienlijk risico op een ongeluk als de smartphone eruit valt.

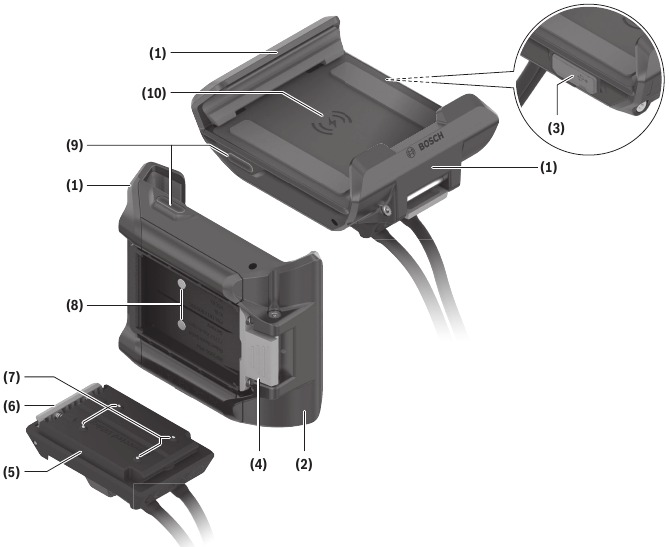

Productkenmerken SmartphoneGrip

Alle afbeeldingen van fietsonderdelen, met uitzondering van de aandrijfeenheid, SmartphoneGrip inclusief bedieningseenheid, snelheidssensor en de bijbehorende houders, zijn schematisch en kunnen afwijken van uw eBike.

1. Voorste bevestigingsbeugel, beweegbaar
2. Achterste bevestigingsbeugel, vast
3. USB-poort met USB-afdekking
4. Ontgrendelingsmechanisme
5. SmartphoneGrip-bevestiging
6. Klikhaak
7. Contacten stopcontact
8. SmartphoneGrip-contacten
9. Statusled
10. Inductieve laadspoel
11. Bevestigingsschroef displaybevestiging
12. Verwijderingsblokkering
13. Toetsenblokvergrendeling
14. Inbussleutel^a)
15. Smartphone^a)
16. Adaptertray

1. Niet inbegrepen in de leveringsomvang

Technische gegevens

Montage

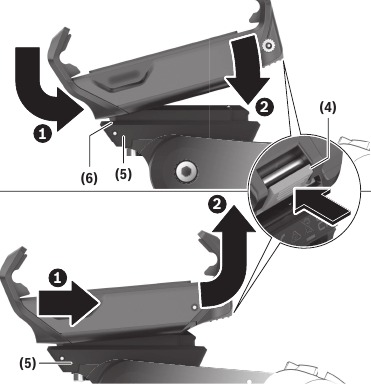

SmartphoneGrip-montage
Houd het ontgrendelingsmechanisme (4) ingedrukt om de SmartphoneGrip te positioneren. Plaats de bovenrand van de SmartphoneGrip naast de klikhaak (6) van de displayhouder (5) ➊. Trek de SmartphoneGrip naar u toe en duw de SmartphoneGrip op de displayhouder ➋. Laat het ontgrendelingsmechanisme (4) los.
Druk op het ontgrendelingsmechanisme (4) terwijl u het naar u toe trekt ➊ om de SmartphoneGrip te verwijderen. Til de SmartphoneGrip op en laat het ontgrendelingsmechanisme (4) los ➋.

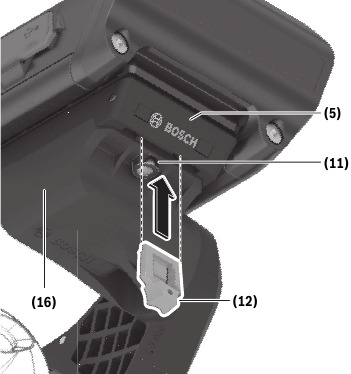

De verwijderingsblokkering bevestigen

Plaats de vergrendelingsplaat (12) van onderaf in de adapterbehuizing (16) totdat u de vergrendelingsplaat (12) hoort vastklikken.
Samen met de toetsenblokvergrendeling (13) voorkomt dit dat de SmartphoneGrip snel en gemakkelijk kan worden verwijderd.
Opmerking: De vergrendelingsplaat (12) is geen antidiefstalvoorziening.
Om de verwijderingsblokkering (12) te verwijderen, draait u de twee bevestigingsschroeven (11) los.

Smartphone-montage

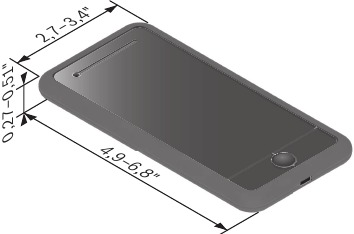

De SmartphoneGrip is geschikt voor smartphones met de volgende afmetingen:

De aangegeven afmetingen zijn inclusief eventuele telefoonhoesjes. Smartphones met folio- en draagtassen mogen niet worden gebruikt.
Het totale gewicht mag niet meer dan 0,276 kg bedragen.

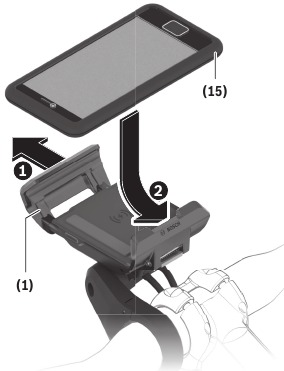

Plaats uw smartphone (15) met de lange zijde van de telefoon in het midden tegen de beweegbare bevestigingsbeugel (1). Druk de smartphone (15) met beide handen tegen de beweegbare bevestigingsbeugel (1) ➊ en plaats uw smartphone (15) in de SmartphoneGrip ➋.

• Zorg ervoor dat u uw vingers niet beknelt tussen de beweegbare bevestigingsbeugel en de SmartphoneGrip wanneer u uw smartphone plaatst.

Nadat u uw smartphone hebt geplaatst, controleert u of de smartphone geen contact kan maken met harde onderdelen op de fiets, zelfs niet in geval van trillingen, omdat dit blijvende schade aan de smartphone kan veroorzaken.

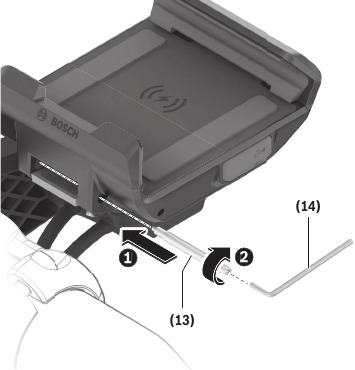

Montage toetsenblokvergrendeling

De meegeleverde toetsenblokvergrendeling (13) voorkomt, samen met de verwijderingsblokkering (12), dat de SmartphoneGrip snel en gemakkelijk kan worden verwijderd door het ontgrendelingsmechanisme (4) te blokkeren.
Om de toetsenblokvergrendeling (13) te plaatsen, schuift u de toetsenblokvergrendeling (13) in de daarvoor bestemde opening ➊ en schroeft u deze voorzichtig vast met een inbussleutel (1,5 mm) (14) ➋.

Opmerking: De toetsenblokvergrendeling is geen antidiefstalvoorziening. De toetsenblokvergrendeling voorkomt dat de SmartphoneGrip snel van de houder kan worden verwijderd. De toetsenblokvergrendeling heeft geen invloed op de smartphone.
Opmerking: Laat uw smartphone nooit onbeheerd achter in de SmartphoneGrip!
Om de toetsenblokvergrendeling (13) te verwijderen, draait u de bevestigingsschroef los met een inbussleutel (1,5 mm) (14) en verwijdert u de toetsenblokvergrendeling (13).

Bediening

Opstarten

Plaats de smartphone in de SmartphoneGrip.
Laad de eBike Flow-app om uw ritgegevens weer te geven.
Afhankelijk van het besturingssysteem van de smartphone kan de eBike Flow-app gratis worden gedownload van de Apple App Store of Google Play Store.

Scan de code met uw smartphone om de eBike Flow-app te downloaden.

De smartphone opladen

Terwijl de smartphone zich in de SmartphoneGrip bevindt, kan deze tegelijkertijd worden opgeladen en ritgegevens weergeven. Als uw smartphone een inductieve laadfunctie heeft, kunt u de smartphone opladen zonder dat u een kabel nodig hebt.

Inductief opladen
Het laadproces start automatisch wanneer u een smartphone met een inductieve laadfunctie in de SmartphoneGrip plaatst. De statusled (9) licht geel op. Wanneer de smartphone volledig is opgeladen, brandt de statusled (9) continu groen.
De laadspanning wordt uitgeschakeld wanneer u de smartphone uit de houder verwijdert.

Opladen via USB
Als uw smartphone geen inductieve laadfunctie heeft, kunt u uw smartphone opladen via de USB-poort (3). Open hiervoor de USB-afdekking en sluit een aparte USB-kabel (niet inbegrepen in de leveringsomvang) aan op de Micro-A/B USB-poort.
Let bij de aanschaf van de USB-kabel op het type stekker dat voor uw smartphone vereist is.

Statusindicatoren

De statusled (9) geeft de volgende statussen aan met verschillende kleuren en verlichtingspatronen.

De volgende alarmtoestanden worden gedetecteerd en leiden ertoe dat het inductieve laadproces wordt onderbroken:

• Detectie van vreemde voorwerpen, bijvoorbeeld munten, sleutels en andere metalen voorwerpen
• Temperatuuralarm
  Als de SmartphoneGrip zich buiten het bedrijfstemperatuurbereik bevindt, licht de statusled (9) rood op en wordt het laadproces onderbroken. Het laadproces wordt hervat zodra de SmartphoneGrip zich weer binnen het bedrijfstemperatuurbereik bevindt.
• Overspanningsalarm bij spanningen boven 6 V
• Onderspanningsalarm bij spanningen onder 4,2 V

Onderhoud en service

Onderhoud en reiniging

Gebruik voor het reinigen een zachte doek die alleen met water is bevochtigd. Gebruik geen reinigingsproducten van welke aard dan ook.

• Laat reparaties alleen uitvoeren door een erkende fietsenhandelaar.

Reinig geen van de componenten met water onder druk.

Vervoer

• Als je je eBike aan de buitenkant van je auto vervoert, bijvoorbeeld op een fietsendrager, verwijder dan de SmartphoneGrip en de eBike-accu om beschadiging te voorkomen.

Klantenservice en advies over het gebruik van producten

Neem bij vragen over het eBike-systeem en de bijbehorende componenten contact op met een erkende fietsenhandelaar. Contactgegevens van erkende fietsendealers vind je op www.bosch-ebike.com.

Algemene waarschuwingen

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan de dood of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidswaarschuwingen en instructies voor toekomstig gebruik.
De term accupack die in deze gebruiksaanwijzing wordt gebruikt, verwijst naar alle originele Bosch eBike-accupacks.

• Lees ALLE bijgevoegde handleidingen voordat je voor het eerst op de fiets gaat rijden. Je Bosch Drive System wordt geleverd met aanvullende handleidingen en documenten die door de fabrikant van de fiets en andere componenten worden verstrekt. Het niet lezen en begrijpen van veiligheidsinformatie kan de dood of ernstig letsel tot gevolg hebben.

• Deze handleiding bevat belangrijke veiligheids-, prestatie- en service-informatie. Lees deze voordat je de eerste keer op je nieuwe fiets rijdt en bewaar deze als naslagwerk. De handleiding is ook online te vinden op www.bosch-ebike.com.
• Deze handleiding is bedoeld om samen te lezen met de afzonderlijke gebruikershandleiding die bij je fiets wordt geleverd. Lees alle meegeleverde documenten, inclusief labels op het product, voor je eerste rit.
• Neem verantwoordelijkheid voor je eigen VEILIGHEID. Raadpleeg je dealer of de fiets- of componentenfabrikant als je vragen hebt of iets niet begrijpt.
• Sommige eBike-accessoires kunnen verstikkingsgevaar opleveren voor kleine kinderen. Houd deze accessoires uit de buurt van kinderen.

• Het Bosch Drive System voegt gewicht toe aan je fiets, wat je mogelijk niet gewend bent om op te tillen. Vermijd letsel, gebruik de juiste tiltechnieken.

Veiligheidsinstructies

Lees alle veiligheidsinformatie en -instructies. Het niet in acht nemen van de veiligheidsinformatie en het opvolgen van de instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidswaarschuwingen en instructies voor toekomstig gebruik.

• Lees en neem de veiligheidswaarschuwingen en instructies in alle bedieningsinstructies van het eBike-systeem en je eBike in acht.
• Laat je aandacht niet afleiden van het omliggende verkeer bij het gebruik van Bosch eBike-componenten en rijd altijd met beide handen aan het stuur. Neem altijd de geldende wettelijke bepalingen in je land in acht voor het toegestane gebruik van je fiets op de openbare weg. Houd er met name rekening mee dat het verboden is om je smartphone in je hand te houden tijdens het fietsen op de openbare weg.
• Stel de helderheid van het display zo in dat je belangrijke informatie zoals snelheid of waarschuwingssymbolen goed kunt zien. Een verkeerd ingestelde helderheid van het display kan leiden tot gevaarlijke situaties.
• De contactoppervlakken van de displayhouder kunnen erg heet worden (> 140°F). Laat de contactoppervlakken zich aanpassen aan de omgevingstemperatuur voordat je ze aanraakt. Dit is vooral belangrijk bij het gebruik van een SmartphoneGrip.
• Raadpleeg een arts voordat je fitness-app-programma's gebruikt. Fitness-apps kunnen ervoor zorgen dat mensen zichzelf fysiek overbelasten.
• Neem altijd de plaatselijke beperkingen voor het gebruik van elektronische apparaten in acht.
• Vermijd het gebruik van het apparaat gedurende langere tijd in de directe nabijheid van je lichaam.
• Zet je fiets niet ondersteboven op het zadel en het stuur als de SmartphoneGrip of de houder ervan uit het stuur steekt. Dit kan de SmartphoneGrip of de houder onherstelbaar beschadigen.
• Gebruik de SmartphoneGrip niet als handgreep. Het optillen van de eBike aan de SmartphoneGrip kan onherstelbare schade aan de SmartphoneGrip veroorzaken.
• Open de SmartphoneGrip niet. Het openen van de SmartphoneGrip kan leiden tot onherstelbare schade en maakt je garantie ongeldig.
•
  Het gebruik van de SmartphoneGrip met Bluetooth® en/of wifi kan de werking van andere apparaten en systemen verstoren, waaronder vliegtuigen en medische apparaten (bijv. pacemakers, gehoorapparaten). Evenzo kan de mogelijkheid dat dit schade aan mensen en dieren in de directe omgeving kan veroorzaken niet volledig worden uitgesloten. Gebruik de SmartphoneGrip niet met Bluetooth® in de buurt van medische apparaten, tankstations, chemische fabrieken, explosievengebieden of andere gebieden waar explosiegevaar heerst. Gebruik de SmartphoneGrip niet met Bluetooth® in vliegtuigen. Vermijd het gebruik van het apparaat gedurende langere tijd in de directe nabijheid van je lichaam.
• Voer geen informatie in en maak geen selecties tijdens het rijden. Interactie met de display-unit tijdens het rijden kan leiden tot ongelukken die ernstig letsel of de dood tot gevolg kunnen hebben. Je moet de weg- en verkeersomstandigheden in acht nemen en te allen tijde de verkeersregels naleven.
• Het gebruik van je mobiele apparaat tijdens het besturen van een eBike kan afleiden. Afgeleid rijden is een ernstig veiligheidsprobleem en kan leiden tot ongelukken die ernstig letsel of de dood tot gevolg kunnen hebben. Om afgeleid rijden te voorkomen, zijn de meeste apparaten uitgerust met een "Niet storen"-modus. De "Niet storen"-modus moet worden gebruikt tijdens het besturen van een eBike. Raadpleeg de apparaatspecifieke instructies voor meer informatie. Jij, als bestuurder van de eBike, bent volledig verantwoordelijk voor het waarborgen dat je te allen tijde aandacht besteedt aan de wegomstandigheden en de verkeersregels naleeft.
• Houd er rekening mee dat bepaalde staats- of lokale wetten kunnen vereisen dat klasse III eBikes moeten zijn uitgerust met een functionerende snelheidsmeter die de snelheid in mijlen per uur weergeeft. Berijders moeten op de hoogte zijn van alle toepasselijke regels en voorschriften met betrekking tot de bediening of het gebruik van klasse III eBikes in alle toepasselijke rechtsgebieden voordat ze dit product bedienen of anderszins gebruiken.
• Kies de lengte van de USB-oplaadkabel op de juiste manier. De lengte van de USB-oplaadkabel mag niet lang genoeg zijn om in het stuur of het voorwiel te blijven haken. Dit is belangrijk om persoonlijk letsel te voorkomen.

Robert Bosch GmbH
72757 Reutlingen
Germany
www.bosch-ebike.com
