Sony SU-WL450 Handleiding

Inleiding

Ondersteunde modellen:
K-65XR80M2 / 65XR8M2 / 55XR80M2 / 55XR8M2
Y-65XR80M2 / 55XR80M2
K-85XR51Z / 85XR50 / 85XR5 / 75XR51Z / 75XR50 / 75XR5 / 65XR50 / 65XR5 / 55XR50 / 55XR5
Y-85XR50 / 75XR50 / 65XR50 / 55XR50
K-85S30 / 85S3 / 75S30 / 75S3 / 65S30 / 65S3 / 55S30 / 55S3 / 50S30 / 50S3 / 43S30 / 43S3
De productnaam "TV" die in deze handleiding wordt vermeld, kan variëren afhankelijk van uw model. Raadpleeg de gebruiksaanwijzing of naslaggids voor de werkelijke productnaam.

Aan klanten
Omwille van productbescherming en veiligheid raadt Sony ten zeerste aan om de installatie van uw tv te laten uitvoeren door Sony-dealers of erkende aannemers. Probeer het niet zelf te installeren.

Aan Sony-dealers en aannemers
Besteed tijdens de installatie, het periodieke onderhoud en de inspectie van dit product alle aandacht aan de veiligheid.
Er is voldoende expertise vereist voor het installeren van dit product, vooral om de sterkte van de muur te bepalen om het gewicht van de tv te kunnen dragen. Zorg ervoor dat u de bevestiging van dit product aan de muur toevertrouwt aan Sony-dealers of erkende aannemers en besteed voldoende aandacht aan de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsel veroorzaakt door ondeskundige behandeling of onjuiste installatie.
Voor veiligheid en een correcte installatie dient u de bedieningsinstructies van de muurbeugel, de installatiehandleiding van de tv en de aanwijzingen in deze handleiding te volgen.

Voordat u begint

• De tv-illustraties in deze handleiding zijn voorbeelden die worden gebruikt om duidelijke uitleg te geven over de bediening. Daarom kunnen de illustraties afwijken van uw daadwerkelijke tv.

Waar is uw muur van gemaakt?
Controleer eerst het type muur waarop u de tv wilt installeren.

Gipsplaat met stijlen	Massief beton of betonblok
Voorzorgsmaatregelen Maximale dikte van de gipsplaat: 16 mm. Zorg ervoor dat de binnenste houten stijl minimaal 51 mm × 102 mm is voor gebruikelijk of 38 mm × 89 mm voor nominaal.	Voorzorgsmaatregelen Monteer de muurbeugel rechtstreeks op de massieve betonnen muur. Zorg ervoor dat de dikte van de massieve betonnen muur minimaal 203 mm is. Zorg ervoor dat de afmetingen van elk betonblok minimaal 203 mm × 203 mm × 406 mm zijn.

De onderdelen controleren
Geleverd met SU-WL450

• Controleer of alle onderdelen zijn meegeleverd.
• Sommige onderdelen worden mogelijk niet gebruikt voor uw model.

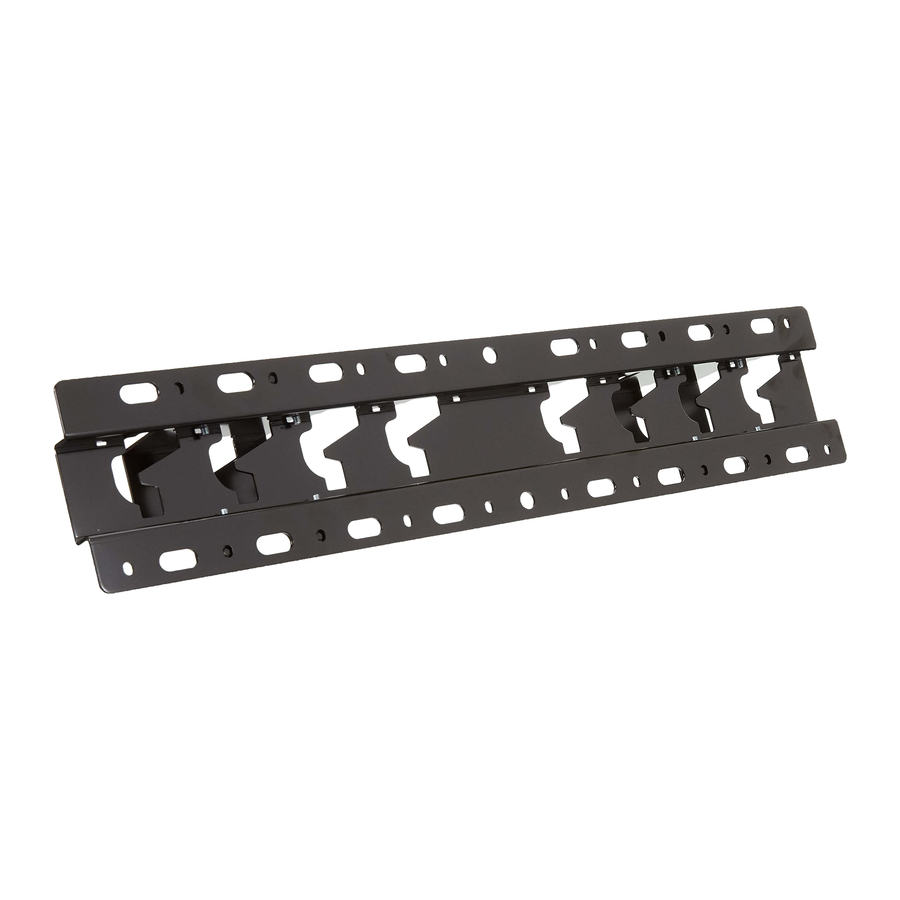

Voetstuk (20) (×1)	Katrol (×2)	Schroef (+PSW 6 × 20) (×4)	Schroef (+PSW 4 × 20) met bus (×2)
Afstandsstuk (20 mm) (×2)	Riem (×1)	Bus (20) (M4) (×2)	Schroef (+PSW 4 × 20) (×2)
Voetstukadapter (×2)	Schroef (+PSW 4 × 10) (×8)	Afstandsstuk (60 mm) (×2)	Schroef (+PSW 6 × 50) (×2)
Bus (M4) (×2)	Schroef (+PSW 4 × 50) (×2)

Geleverd bij de tv

1. Alleen voor bepaalde regio's/landen/modellen.

Voorbereiding op de installatie

• Houd de gebruiksaanwijzing of naslaggids en de installatiehandleiding van de tv bij de hand vóór de installatie.
• Controleer de installatiepositie van uw tv.
• Houd vier of meer schroeven met een diameter van 8 mm en één schroef van 5 mm of gelijkwaardig (niet meegeleverd) bij de hand. Selecteer schroeven die geschikt zijn voor het materiaal van de muur.

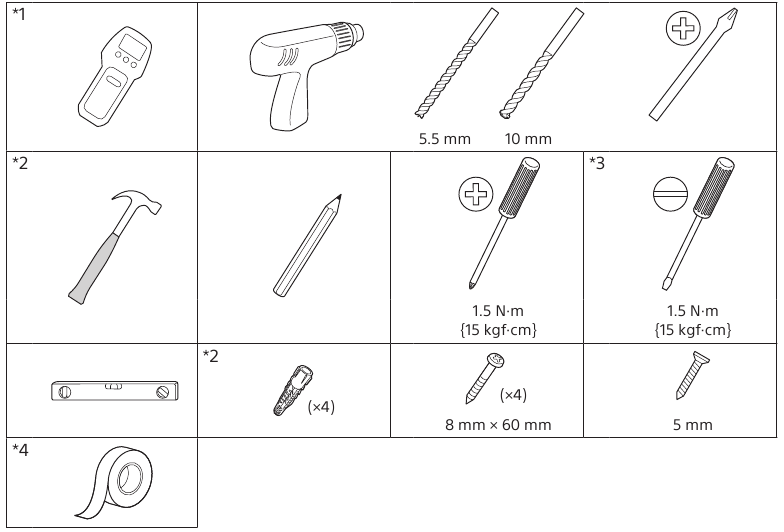

• Houd de volgende hulpmiddelen bij de hand:

1. Alleen voor gipsplaat met stijlen

2. Alleen voor massief beton of betonblok
3. Afhankelijk van de modellen
4. Alleen voor tv's van 189,3 cm (75 inch) en groter (behalve Egypte)
   Alleen voor tv's van 75 inch (189,3 cm) en groter (alleen Egypte)

De muurbeugel aan de muur installeren

1. Bepaal de installatielocatie.
   Zorg ervoor dat de muur voldoende ruimte heeft voor de tv en in staat is om een gewicht te dragen dat minstens vier keer zo groot is als dat van de tv. Raadpleeg de gebruiksaanwijzing of naslaggids van uw tv voor het gewicht van de tv.
   Opmerking

• Wanneer uw tv aan de muur is geïnstalleerd, leunt de bovenkant
  van de tv lichtjes naar voren.
• We raden u aan om de positie van de tv in de kijk omgeving te controleren.


2. Selecteer de stijl van de wandmontage zoals hieronder wordt weergegeven.
   1. Standaard montage

   2. Slanke montage


• Raadpleeg "Specificaties" aan het einde van deze handleiding voor de afmetingen voor de installatie van de muurbeugel aan de muur.

• Wanneer 2-b is geselecteerd, is de toegang tot de achterste aansluiting beperkt.

3. Als standaardmontage (2-a) is geselecteerd:
   Plaats de voetstukadapter met behulp van de schroef (+PSW 4 × 10) op het voetstuk (20) .

• Raadpleeg "Specificaties" aan het einde van deze handleiding voor de plaatsing van de voetstukadapter .
  Bijv. Plaats de voetstukadapter op locatie "a"
  Als slanke montage (2-b) is geselecteerd:
  Sla deze stap over.


4. Bepaal de posities van de schroeven voor de installatie van het voetstuk (20) .

• Raadpleeg "Specificaties".

• Bepaal de sterkte van de muur waarop de tv wordt gemonteerd. Verstevig de muur indien nodig voldoende.
• De muur waarop de tv wordt gemonteerd, moet een gewicht kunnen dragen van ten minste vier keer het gewicht van de tv. (Raadpleeg de gebruiksaanwijzing of naslaggids van uw tv voor het gewicht.)
  Als standaardmontage (2-a) is geselecteerd:
  Gebruik de gatposities van de voetstukadapter .
  Bijv. Markeren op locatie "a" om het voetstuk (20) te plaatsen

  Als slanke montage (2-b) is geselecteerd:
  Bijv. Markeren op locatie "a" om het voetstuk (20) te plaatsen


5. Boor geleidegaten op de markeringen.
   Zorg ervoor dat de locatie op de muur waar u de gaten boort, sterk genoeg is om een gewicht te dragen dat ten minste vier keer zo groot is als dat van de tv.

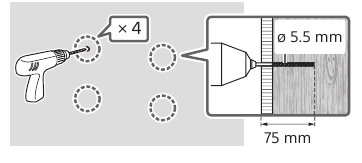

   Boren op een gipsplaat met stijlen:

   Opmerking

• Geleidegaten moeten tot een diepte van 75 mm worden geboord met behulp van een boor van 5,5 mm diameter.

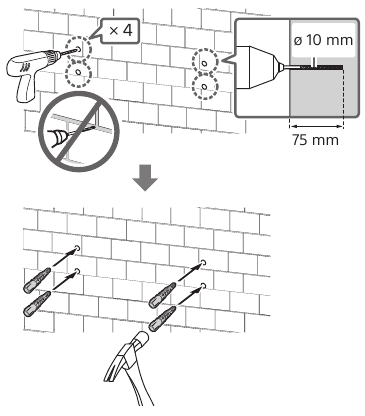

  Boren op massief beton of betonblok:

  Opmerking

• Geleidegaten moeten tot een diepte van 75 mm worden geboord met behulp van een boor van 10 mm diameter.

6. Installeer het voetstuk (20) op de muur met behulp van geschikte schroeven (niet meegeleverd).
   Opmerking

• Gebruik vier of meer schroeven met een diameter van 8 mm of
  gelijkwaardig (niet meegeleverd).
• Gebruik een waterpas om te controleren of het voetstuk (20) waterpas staat.
  Als standaardmontage (2-a) is geselecteerd:
  Plaats vier schroeven in de gaten van de voetstukadapter met het voetstuk (20) .
  Bijv. Plaats het voetstuk (20) op locatie "a"

  Als slanke montage (2-b) is geselecteerd:
  Bijv. Plaats het voetstuk (20) op locatie "a"


7. 189,3 cm (75 inch) en groter (behalve Egypte) 75 inch (189,3 cm) en groter (alleen Egypte)
   Markeer de installatielocatie op de muur.
   Gebruik plakband, enz. (niet meegeleverd) om de locatie van de tv in de buurt van het voetstuk (20) of de voetstukadapter te markeren.

• Raadpleeg "Specificaties" aan het einde van deze handleiding voor het markeren van de muur voor de installatielocatie van de tv.
  Behalve 189,3 cm (75 inch) en groter (behalve Egypte) Behalve 75 inch (189,3 cm) en groter (alleen Egypte)
•
  Sla deze stap over.

Voorbereiding op de installatie van de tv

De bedieningsmethoden kunnen variëren afhankelijk van het model. Raadpleeg "Voorbereiding op de installatie van de tv".

De tv aan de muur installeren

189,3 cm (75 inch) en hoger (behalve Egypte) 75 inch (189,3 cm) en hoger (alleen Egypte)

• Twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en hoger) zijn nodig om een grote tv te vervoeren (behalve Egypte). Twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en hoger) zijn nodig om een grote tv te vervoeren (alleen Egypte).


1. Til de tv op.
   • Voor de locatie van de katrollen om aan de voet (20) of de voetadapter te hangen, raadpleegt u "Specificaties" aan het einde van deze handleiding voor de locatie van de voetadapter .
   • Zorg ervoor dat de achterkant van de tv de voet (20) of de voetadapter raakt wanneer u de tv vasthoudt.
     Opmerking

• Houd de tv stevig met beide handen vast en zorg ervoor dat de riem en de onderkant van de tv zijn uitgelijnd met de afplaktape.

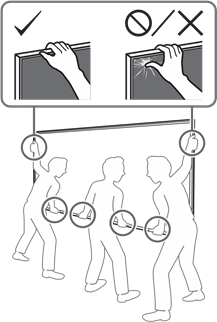

• Draag de tv met drie personen en de persoon die zich voor de tv bevindt, leidt de anderen om de positie aan te passen.

• Wees uiterst voorzichtig bij het installeren van de tv aan de muur, vooral voor de persoon die de tv van onderen ondersteunt, de televisie kan vallen, wat ernstig lichamelijk letsel of zelfs de dood kan veroorzaken.

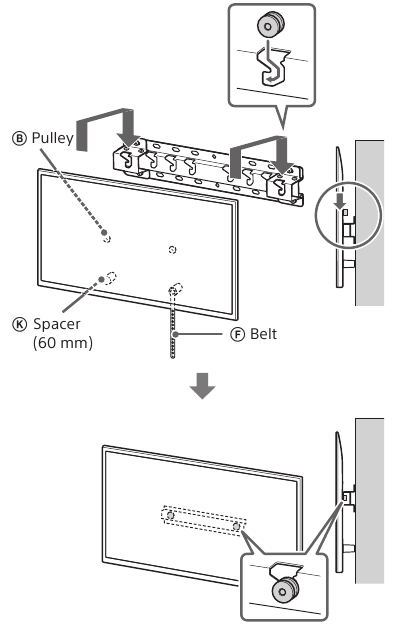

2. Installeer de tv op de voet (20) of de voetadapter .
   • Schuif de tv voorzichtig omlaag en hang de katrollen die aan de achterkant van de tv zijn bevestigd aan de voet (20) of de voetadapter , en zorg ervoor dat u de vorm van de gaten controleert.
   • Nadat u de tv aan de muur hebt geïnstalleerd, controleert u of de katrollen stevig zijn vergrendeld in de voet (20) of de voetadapter .
   • Laat beide handen langzaam los om ervoor te zorgen dat de tv niet valt.

   • Nadat u de tv aan de muur hebt geïnstalleerd, verwijdert u de afplaktape enz. van de muur.

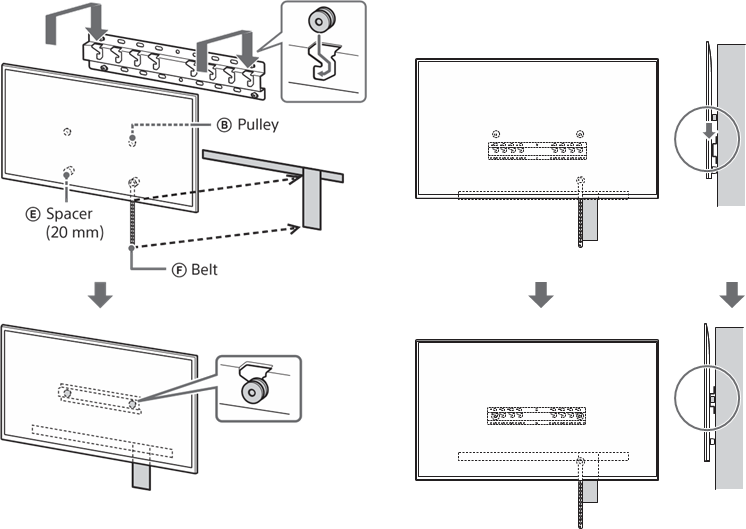

Als de standaardmontage (2-a) is geselecteerd:

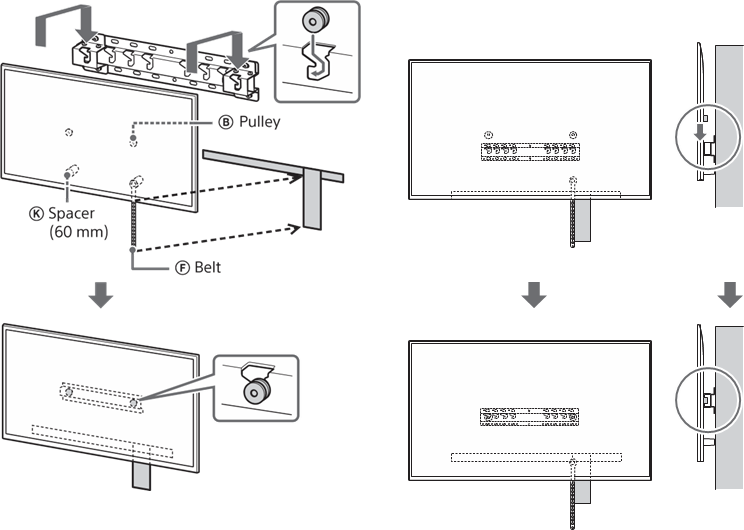

Als de slanke montage (2-b) is geselecteerd:

3. Voorkomen dat de onderkant van de tv verschuift.
   • Neem de speling van de riem op en bevestig deze stevig aan de muur.

   • Gebruik een schroef met een diameter van 5 mm of een gelijkwaardige schroef (niet meegeleverd).

Opmerking

• Probeer de onderkant van de tv iets naar u toe te trekken om er zeker van te zijn dat deze niet naar voren beweegt. Als er beweging is, is deze niet correct bevestigd en moet de riem opnieuw stevig worden vastgemaakt.

Behalve 189,3 cm (75 inch) en hoger (behalve Egypte) Behalve 75 inch (189,3 cm) en hoger (alleen Egypte)

• Twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en hoger) zijn nodig om een grote tv te vervoeren (behalve Egypte).
  Twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en hoger) zijn nodig om een grote tv te vervoeren (alleen Egypte).

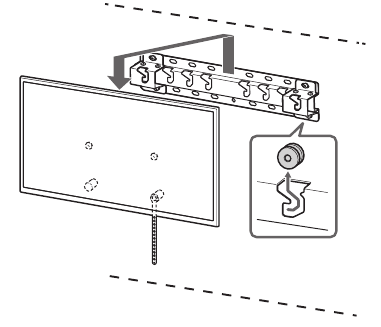

1. Til de tv op.
   • Voor de locatie van de katrollen om aan de voet (20) of de voetadapter te hangen, raadpleegt u "Specificaties" aan het einde van deze handleiding voor de locatie van de voetadapter .
   • Zorg ervoor dat de achterkant van de tv de voet (20) of de voetadapter raakt wanneer u de tv vasthoudt.

     Opmerking

• Houd de tv stevig met beide handen vast.

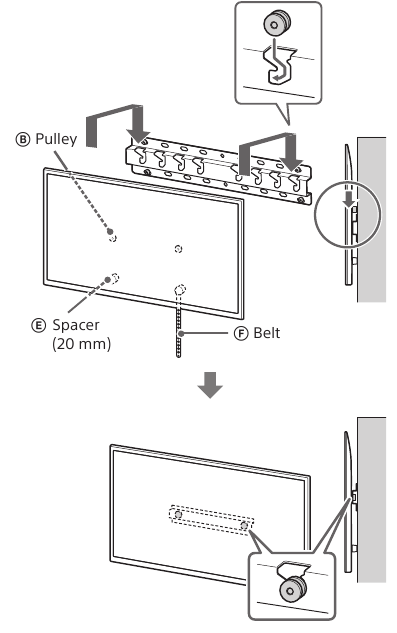

2. Installeer de tv op de voet (20) of de voetadapter .

• Schuif de tv voorzichtig omlaag en hang de katrollen die aan de achterkant van de tv zijn bevestigd aan de voet (20) of de voetadapter , en zorg ervoor dat u de vorm van de gaten controleert.
• Nadat u de tv aan de muur hebt geïnstalleerd, controleert u of de katrollen stevig zijn vergrendeld in de voet (20) of de voetadapter .
• Laat beide handen langzaam los om ervoor te zorgen dat de tv niet valt.

  Als de standaardmontage (2-a) is geselecteerd:

  Als de slanke montage (2-b) is geselecteerd:


3. Voorkomen dat de onderkant van de tv verschuift.

• Neem de speling van de riem op en bevestig deze stevig aan de muur.
• Gebruik een schroef met een diameter van 5 mm of een gelijkwaardige schroef (niet meegeleverd).
  Opmerking
• Probeer de onderkant van de tv iets naar u toe te trekken
  om er zeker van te zijn dat deze niet naar voren beweegt. Als er beweging is, is deze niet correct bevestigd en moet de riem opnieuw stevig worden vastgemaakt.

De voltooiing van de installatie bevestigen

Controleer de volgende punten.

• De katrollen zijn stevig aan de voet (20) of de voetadapter gehangen.
• Het snoer en de kabel zijn niet gedraaid of bekneld.
• De riem zit strak zonder speling.

• Onjuiste plaatsing van het netsnoer (hoofdaansluiting), enz. kan brand of een elektrische schok veroorzaken door een kortsluiting. Zorg ervoor dat u de voltooiing van de installatie controleert voor de veiligheid.

Overige informatie
Draai bij het verwijderen van de tv de vorige installatieprocedure om.

• Twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en hoger) zijn nodig om een grote tv te vervoeren (behalve Egypte). Twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en hoger) zijn nodig om een grote tv te vervoeren (alleen Egypte).

Veiligheidsinformatie

Over veiligheid
Aan klanten
De tv aan de muur bevestigen

PROFESSIONELE INSTALLATIE VEREIST
Dit product mag alleen worden geïnstalleerd door een professionele installateur die is opgeleid om de sterkte van de muur te bepalen om het gewicht van de tv te weerstaan. Als het niet goed is vastgemaakt tijdens de installatie, kan de tv vallen en ernstig letsel veroorzaken. Sony is niet aansprakelijk voor schade of letsel veroorzaakt door onzorgvuldig gebruik of onjuiste installatie, of installatie van een ander dan het gespecificeerde product. Uw wettelijke rechten (indien van toepassing) worden niet aangetast.

Aan Sony-dealers
Er is voldoende expertise vereist voor het installeren van dit product. Lees deze handleiding zorgvuldig door om het installatiewerk veilig uit te voeren. Sony is niet aansprakelijk voor schade of letsel veroorzaakt door onzorgvuldig gebruik of onjuiste installatie. Geef deze handleiding na installatie aan de klant.
Deze handleiding toont de juiste omgang met het product en belangrijke voorzorgsmaatregelen die nodig zijn om ongevallen te voorkomen. Het is uw verantwoordelijkheid om alle instructies in deze handleiding te lezen, grondig te begrijpen en op te volgen. Als u dit niet doet, kan dit leiden tot ernstig persoonlijk letsel of materiële schade en kan de garantie ongeldig worden verklaard. Bewaar deze handleiding voor toekomstig gebruik.
Producten van Sony zijn ontworpen met het oog op veiligheid. Als de producten echter verkeerd worden gebruikt, kan dit leiden tot ernstig letsel door brand, elektrische schok, het omvallen van het product of het laten vallen van het product. Neem de veiligheidsmaatregelen in acht om dergelijke ongevallen te voorkomen.

Gespecificeerde producten
Deze muurbeugel is ontworpen voor gebruik met de gespecificeerde tv's. Raadpleeg voor tv's de gebruiksaanwijzing of naslaggids om te controleren of de muurbeugel kan worden gebruikt.

Aan klanten

Als de volgende voorzorgsmaatregelen niet in acht worden genomen, kan dit leiden tot ernstig letsel of de dood door brand, elektrische schok of het laten vallen van het product.

Zorg ervoor dat u de installatie uitbesteedt aan erkende aannemers en houd kinderen uit de buurt tijdens de installatie.
Als de muurbeugel of de tv niet correct is geïnstalleerd, kunnen de volgende ongevallen zich voordoen. Zorg ervoor dat erkende aannemers de installatie uitvoeren.

• De tv kan vallen en ernstig letsel veroorzaken, zoals een blauwe plek of een breuk.
• Als de muur waarop de muurbeugel is geïnstalleerd, onstabiel, oneffen of niet loodrecht op de vloer staat, kan het apparaat vallen en letsel of materiële schade veroorzaken. De muur moet een gewicht van ten minste vier keer het tv-gewicht kunnen dragen. (Raadpleeg de gebruiksaanwijzing of naslaggids van uw tv voor het gewicht.)
• Als de installatie van de muurbeugel aan de muur niet voldoende stevig is, kan het apparaat vallen en letsel of materiële schade veroorzaken.

Zorg ervoor dat u het verplaatsen of demonteren van de tv uitbesteedt aan erkende aannemers.
Als andere personen dan erkende aannemers de tv transporteren of demonteren, kan deze vallen en letsel of materiële schade veroorzaken. Twee of meer personen (drie of meer personen voor een tv van 189,3 cm (75 inch) en groter) zijn nodig om een grote tv te vervoeren (behalve Egypte).
Twee of meer personen (drie of meer personen voor een tv van 75 inch (189,3 cm) en groter) zijn nodig om een grote tv te vervoeren (alleen Egypte).

Verwijder geen schroeven, enz. nadat u de tv hebt gemonteerd.
Als u dit doet, kan de tv vallen en letsel of materiële schade veroorzaken.

Breng geen wijzigingen aan aan de onderdelen van de muurbeugel.
Als u dit doet, kan de muurbeugel vallen en letsel of materiële schade veroorzaken.

Monteer geen andere apparatuur dan het gespecificeerde product.
Deze muurbeugel is uitsluitend ontworpen voor gebruik met het gespecificeerde product. Als u andere apparatuur dan gespecificeerd monteert, kan deze vallen of breken en letsel of materiële schade veroorzaken.

Oefen geen andere belasting uit dan de tv op de muurbeugel. Schud de tv niet naar links/rechts, omhoog/omlaag.
Als u dit doet, kan de tv vallen en letsel of materiële schade veroorzaken.

Leun niet op de tv en ga er niet aan hangen.
Leun niet op de tv en ga er niet aan hangen, omdat deze op u kan vallen en ernstig letsel kan veroorzaken.

Als de volgende voorzorgsmaatregelen niet in acht worden genomen, kan dit leiden tot letsel of materiële schade.

• Zorg ervoor dat u de ongebruikte onderdelen op een veilige plaats bewaart voor toekomstig gebruik. Houd ze uit de buurt van kinderen.

Hanteer het product niet met overmatige kracht tijdens het schoonmaken of onderhoud.
Oefen geen overmatige kracht uit op de bovenkant van de tv. Als u dit doet, kan de tv vallen en letsel of materiële schade veroorzaken.

Voorzorgsmaatregelen

• Als u de tv die op de muurbeugel is geïnstalleerd lange tijd gebruikt, kan de muur achter of boven de tv verkleuren of kan het behang loslaten, afhankelijk van het materiaal van de muur.
• Als de muurbeugel wordt verwijderd nadat deze aan de muur is geïnstalleerd, blijven de schroefgaten achter.
• Gebruik de muurbeugel niet op een plaats waar deze onderhevig is aan mechanische trillingen.

De muurbeugel installeren
Aan Sony-dealers

De volgende instructies zijn uitsluitend voor Sony-dealers. Lees de hierboven beschreven veiligheidsmaatregelen aandachtig door en besteed speciale aandacht aan de veiligheid tijdens de installatie, het onderhoud en de controle van dit product.

Installeer de muurbeugel niet op muuroppervlakken waar de hoeken of zijkanten van de tv van het muuroppervlak afsteken.
Installeer de muurbeugel niet op muuroppervlakken zoals een pilaar, waar de hoeken of zijkanten van de tv van het muuroppervlak afsteken. Als een persoon of voorwerp per ongeluk de uitstekende hoek of zijkant van de tv raakt, kan dit letsel of materiële schade veroorzaken.

Installeer de tv niet boven of onder een airconditioner.
Als de tv lange tijd wordt blootgesteld aan waterlekken of luchtstroom van een airconditioner, kan dit brand, een elektrische schok of een storing van de tv veroorzaken.

Zorg ervoor dat u de muurbeugel stevig aan de muur bevestigt volgens de instructies in deze handleiding.
Als een van de schroeven losraakt of eruit valt, kan de muurbeugel vallen en letsel of materiële schade veroorzaken. Zorg ervoor dat u de juiste schroeven gebruikt voor het materiaal van de muur en installeer het apparaat stevig met behulp van vier of meer schroeven met een diameter van 8 mm (of gelijkwaardig).

Zorg ervoor dat u de meegeleverde schroeven en bevestigingsonderdelen correct gebruikt volgens de instructies in deze handleiding. Als u vervangende artikelen gebruikt, kan de tv vallen en lichamelijk letsel veroorzaken of de tv beschadigen.

Zorg ervoor dat u de beugel correct monteert volgens de geïnstrueerde procedure die in deze handleiding wordt uitgelegd.
Als een van de schroeven losraakt of eruit valt, kan de tv vallen en lichamelijk letsel veroorzaken of de tv beschadigen.

Zorg ervoor dat u de schroeven stevig vastdraait in de aangegeven positie.
Als u dit niet doet, kan de tv vallen en lichamelijk letsel veroorzaken of de tv beschadigen.

Wees voorzichtig dat u de tv niet aan schokken blootstelt tijdens de installatie.
Als de tv aan schokken wordt blootgesteld, kan deze vallen of uit elkaar vallen. Dit kan letsel veroorzaken.

Zorg ervoor dat u de tv op een muur installeert die zowel loodrecht als vlak is.
Als u dit niet doet, kan de tv vallen en letsel veroorzaken.

Zorg er na een correcte installatie van de tv voor dat de kabels goed zijn vastgemaakt.
Als mensen of voorwerpen verstrikt raken in kabels, kan dit leiden tot letsel of schade aan de tv.

Zorg ervoor dat het netsnoer (hoofdleiding) of de aansluitkabel niet bekneld raakt.
Als het netsnoer (hoofdleiding) of de aansluitkabel bekneld raakt tussen het apparaat en de muur of met kracht wordt gebogen of gedraaid, kunnen de interne geleiders bloot komen te liggen en een kortsluiting of een elektrische onderbreking veroorzaken. Dit kan brand of een elektrische schok veroorzaken.

De schroeven die nodig zijn om de muurbeugel aan de muur te bevestigen, worden niet meegeleverd.
Gebruik de juiste schroeven voor het muurmateriaal en de structuur bij het monteren van de muurbeugel.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sony SU-WL450 Handleiding

Beschikbare talen
