Asus PRIME B650M-A WIFI handleiding

Over deze handleiding

Deze gebruikershandleiding bevat de informatie die u nodig hebt bij het installeren en configureren van het moederbord.

Waar u meer informatie kunt vinden
Raadpleeg de volgende bronnen voor aanvullende informatie en voor product- en software-updates.

1. ASUS website
   De ASUS-website (www.asus.com) biedt bijgewerkte informatie over ASUS hardware- en softwareproducten.
2. Optionele documentatie
   Uw productpakket kan optionele documentatie bevatten, zoals garantiebrochures, die mogelijk door uw dealer zijn toegevoegd. Deze documenten maken geen deel uit van het standaardpakket.

Conventies die in deze handleiding worden gebruikt
Om ervoor te zorgen dat u bepaalde taken correct uitvoert, neemt u nota van de volgende symbolen die in deze gebruikershandleiding worden gebruikt.

Informatie om schade aan de componenten en letsel aan uzelf te voorkomen wanneer u een taak probeert uit te voeren.

Instructies die u MOET volgen om een taak te voltooien.
OPMERKING: Tips en aanvullende informatie om u te helpen een taak te voltooien.

Inhoud van de verpakking

Controleer uw moederbordpakket op de volgende items.

Als een van de bovenstaande items beschadigd is of ontbreekt, neem dan contact op met uw verkoper.

PRIME B650M-A WIFI specificaties samenvatting

• Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de ASUS-website voor de meest recente specificaties.
• MyASUS biedt een verscheidenheid aan ondersteuningsfuncties, zoals hulp bij het oplossen van problemen, het optimaliseren van de productprestaties, het integreren van ASUS-software en het maken van een herstelstation.

Product Introductie Product Introductie

Voordat u verdergaat

Let op de volgende voorzorgsmaatregelen voordat u moederbordcomponenten installeert of moederbordinstellingen wijzigt.

• Haal de stekker uit het stopcontact voordat u een onderdeel aanraakt.
• Gebruik, voordat u componenten hanteert, een geaarde polsband of raak een veilig geaard object of een metalen object aan, zoals de behuizing van de voeding, om schade door statische elektriciteit te voorkomen.
• Houd componenten vast aan de randen om te voorkomen dat u de IC's erop aanraakt.
• Wanneer u een onderdeel verwijdert, plaatst u het op een geaarde antistatische mat of in de zak die bij het onderdeel is geleverd.
• Voordat u een component installeert of verwijdert, moet u ervoor zorgen dat de ATX-voeding is uitgeschakeld of dat het netsnoer is losgekoppeld van de voeding. Als u dit niet doet, kan dit ernstige schade veroorzaken aan het moederbord, randapparatuur of componenten.

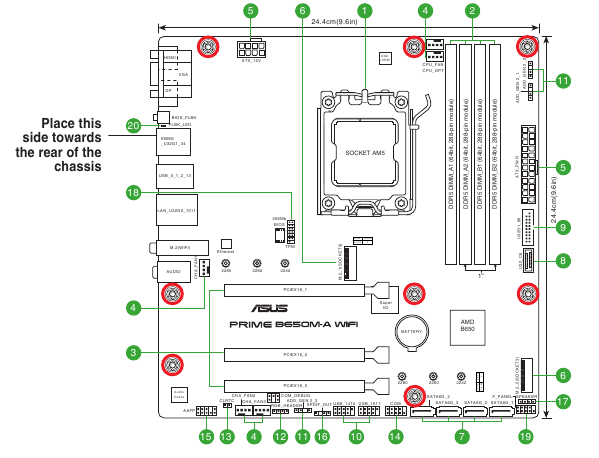

Overzicht moederbord

Haal de stekker uit het stopcontact voordat u het moederbord installeert of verwijdert. Als u dit niet doet, kunt u lichamelijk letsel oplopen en de componenten van het moederbord beschadigen.
De pindefinities in dit hoofdstuk zijn alleen ter referentie. De pin-namen zijn afhankelijk van de locatie van de header/jumper/connector.

Lay-out inhoud

1. CPU-socket
   Het moederbord wordt geleverd met een AMD Socket AM5, ontworpen voor AMD Ryzen™ 7000-serie desktop-processors.
   Raadpleeg voor meer informatie Central Processing Unit (CPU).
2. DDR5 DIMM-sleuven
   Het moederbord wordt geleverd met Dual Inline Memory Modules (DIMM)-sleuven die zijn ontworpen voor DDR5 (Double Data Rate 5)-geheugenmodules.
   Raadpleeg voor meer informatie Systeemgeheugen.
3. Uitbreidingssleuven
   Dit moederbord ondersteunt één PCIe 4.0 x16 (ondersteunt x16-modus) grafische kaart en twee PCIe 4.0 x16 (ondersteunt x1-modus) netwerkkaarten, SCSI-kaarten en andere kaarten die voldoen aan de PCI Express-specificatie.


• Aanvullende PCIe-bifurcatie- en M.2-instellingen voor de RAID-functie worden ook ondersteund wanneer een Hyper M.2 x16-seriekaart is geïnstalleerd.
• Voor volledige informatie over de PCIe-bifurcatie kunt u de supportsite bezoeken op https://www.asus.com/support/FAQ/1037507/.
• De Hyper M.2 x16-seriekaart wordt afzonderlijk verkocht.
• Pas de PCIe-bifurcatie aan onder de BIOS-instellingen.

4. Ventilatorheaders
   Met de ventilatorheaders kunt u ventilatoren aansluiten om het systeem te koelen.


   Header	Max. stroom	Max. vermogen	Standaardsnelheid	Gedeelde bediening
   CPU_FAN	1A	12W	Q-Fan geregeld	A
   CPU_OPT	1A	12W	Q-Fan geregeld	A
   CHA_FAN1	1A	12W	Q-Fan geregeld	-
   CHA_FAN2	1A	12W	Q-Fan geregeld	-
   CHA_FAN3	1A	12W	Q-Fan geregeld	-

5. Stroomconnectoren
   Met deze stroomconnectoren kunt u uw moederbord aansluiten op een voeding. De stekkers van de voeding zijn zo ontworpen dat ze maar in één richting passen. Zoek de juiste richting en druk stevig aan totdat de stekkers van de voeding volledig zijn ingestoken.

   Zorg ervoor dat u de 8-pins stekker aansluit.


• Voor een volledig geconfigureerd systeem raden we aan om een voeding (PSU) te gebruiken die voldoet aan ATX 12V Specificatie 2.0 (of een latere versie) en een minimaal vermogen van 350 W levert.
• We raden aan om een PSU met een hoger vermogen te gebruiken bij het configureren van een systeem met meer energieverslindende apparaten. Het systeem kan instabiel worden of niet opstarten als het vermogen onvoldoende is.
• Als u twee of meer high-end PCI Express x16-kaarten wilt gebruiken, gebruikt u een PSU met een vermogen van 1000 W of hoger om de stabiliteit van het systeem te garanderen.

6. M.2-sleuven (Key M)
   Met de M.2-sleuven kunt u M.2-apparaten installeren, zoals M.2 SSD-modules.

   • AMD Ryzen™ 7000-serie desktop-processors
     M.2_1-sleuf (Key M), type 2242/2260/2280 (ondersteunt PCIe 5.0 x4-modus)
   • AMD B650-chipset
     M.2_2-sleuf (Key M), type 2242/2260/2280 (ondersteunt PCIe 4.0 x4-modus)
     De M.2 SSD-module wordt afzonderlijk aangeschaft.
7. SATA 6Gb/s-poorten
   Met de SATA 6Gb/s-poorten kunt u SATA-apparaten aansluiten, zoals optische schijfstations en harde schijven, via SATA-kabels.
8. USB 3.2 Gen 1 Type-C^® connector voorpaneel
   Met de USB 3.2 Gen 1 Type-C ®-connector kunt u een USB 3.2 Gen 1 Type-C ®-module aansluiten voor een extra USB 3.2 Gen 1 Type-C-poort op het voorpaneel. De USB 3.2 Gen 1 Type-C ®-connector biedt gegevensoverdrachtsnelheden tot 5 Gb/s.
   De USB 3.2 Gen 1 Type-C^®-module wordt afzonderlijk aangeschaft.

9. USB 3.2 Gen 1-header
   Met de USB 3.2 Gen 1-header kunt u een USB 3.2 Gen 1-module aansluiten voor extra USB 3.2 Gen 1-poorten. De USB 3.2 Gen 1-header biedt gegevensoverdrachtsnelheden tot 5 Gb/s.
   De USB 3.2 Gen 1-module wordt afzonderlijk aangeschaft.


10. USB 2.0-headers
    Met de USB 2.0-headers kunt u USB-modules aansluiten voor extra USB 2.0-poorten. De USB 2.0-headers bieden gegevensoverdrachtsnelheden tot 480 Mb/s.

    Sluit GEEN 1394-kabel aan op de USB-connectoren. Dit beschadigt het moederbord!
    De USB 2.0-module wordt afzonderlijk aangeschaft.


11. Adresseerbare Gen 2-headers
    Met de adresseerbare Gen 2-headers kunt u individueel adresseerbare RGB WS2812B LED-strips of WS2812B-gebaseerde LED-strips aansluiten.

    De adresseerbare Gen 2-header ondersteunt WS2812B adresseerbare RGB LED-strips (5V/Data/Ground), met een maximaal vermogen van 3A (5V) en de adresseerbare headers op dit bord kunnen een gecombineerd maximum van 500 LED's aan.

    Voordat u een onderdeel installeert of verwijdert, moet u ervoor zorgen dat de voeding is uitgeschakeld of dat het netsnoer is losgekoppeld van de voeding. Als u dit niet doet, kan dit ernstige schade veroorzaken aan het moederbord, randapparatuur of onderdelen.



• De werkelijke verlichting en kleur variëren met de LED-strip.
• Als uw LED-strip niet oplicht, controleert u of de adresseerbare RGB LED-strip in de juiste richting is aangesloten en of de 5V-connector is uitgelijnd met de 5V-header op het moederbord.
• De adresseerbare RGB LED-strip licht alleen op wanneer het systeem is ingeschakeld.
• De adresseerbare RGB LED-strip wordt afzonderlijk aangeschaft.

12. Aura RGB-header
    Met de Aura RGB-header kunt u RGB LED-strips aansluiten.

    De Aura RGB-header ondersteunt 5050 RGB multi-color LED-strips (12V/G/R/B), met een maximaal vermogen van 3A (12V) en niet langer dan 3 m.

    Voordat u een onderdeel installeert of verwijdert, moet u ervoor zorgen dat de ATX-voeding is uitgeschakeld of dat het netsnoer is losgekoppeld van de voeding. Als u dit niet doet, kan dit ernstige schade veroorzaken aan het moederbord, randapparatuur of onderdelen.



• De werkelijke verlichting en kleur variëren met de LED-strip.
• Als uw LED-strip niet oplicht, controleert u of de RGB LED-verlengkabel en de RGB LED-strip in de juiste richting zijn aangesloten en of de 12V-connector is uitgelijnd met de 12V-header op het moederbord.
• De LED-strip licht alleen op wanneer het systeem is ingeschakeld.
• De LED-strip wordt afzonderlijk aangeschaft.

13. Clear CMOS-header
    Met de Clear CMOS-header kunt u het Real Time Clock (RTC) RAM in de CMOS wissen, dat de datum, tijd, systeemwachtwoorden en systeeminstelparameters bevat. Om het RTC RAM te wissen:

    1. Schakel de computer UIT en trek de stekker uit het stopcontact.
    2. Sluit pin 1-2 kort met een metalen voorwerp of jumperkap gedurende ongeveer 5-10 seconden.
    3. Steek de stekker in het stopcontact en schakel de computer IN.
    4. Houd de <Del>-toets ingedrukt tijdens het opstarten en ga naar de BIOS-setup om de gegevens opnieuw in te voeren.

       Sluit de pinnen NIET kort, behalve bij het wissen van het RTC RAM. Kortsluiting of het plaatsen van een jumperkap veroorzaakt een systeemopstartfout!
       Als de bovenstaande stappen niet helpen, verwijdert u de batterij op het bord en sluit u de twee pinnen opnieuw kort om de CMOS RTC RAM-gegevens te wissen. Nadat u de CMOS hebt gewist, plaatst u de knoopcelbatterij terug.

14. COM-poortheader
    Met de COM-poortheader (serieel) kunt u een COM-poortmodule aansluiten. Sluit de kabel van de COM-poortmodule aan op deze header en installeer de module vervolgens in een sleufopening op de systeembehuizing.
    De COM-poortmodule wordt afzonderlijk aangeschaft.

15. Audio-header voorpaneel
    De audio-header voorpaneel is voor een op de behuizing gemonteerde audio I/O-module voorpaneel die HD Audio ondersteunt. Sluit het ene uiteinde van de kabel van de audio I/O-module voorpaneel aan op deze header.
    We raden u aan een high-definition audio-module voorpaneel op deze header aan te sluiten om gebruik te maken van de high-definition audio-mogelijkheden van het moederbord.

16. S/PDIF-uitgang header
    Met de S/PDIF-uitgang header kunt u de Sony/Philips Digital Interface (S/PDIF)-uitgang module aansluiten.
    De S/PDIF-module wordt afzonderlijk aangeschaft.

17. Speaker header
    De 4-pins header is voor de op de behuizing gemonteerde systeemwaarschuwingsspeaker. Met de speaker kunt u systeempieptonen en waarschuwingen horen.

18. SPI TPM-header
    Deze header ondersteunt een Trusted Platform Module (TPM)-systeem met een Serial Peripheral Interface (SPI), waarmee u veilig sleutels, digitale certificaten, wachtwoorden en gegevens kunt opslaan. Een TPM-systeem helpt ook de netwerkbeveiliging te verbeteren, digitale identiteiten te beschermen en de platformintegriteit te waarborgen.
    De TPM-module wordt afzonderlijk aangeschaft.


19. Systeempaneel-header
    Deze header ondersteunt verschillende op de behuizing gemonteerde functies.


• Systeemvoedings-LED-header (PWR_LED)
  Met de 2-pins header kunt u de systeemvoedings-LED aansluiten. De systeemvoedings-LED licht op wanneer het systeem is aangesloten op een stroombron, of wanneer u het systeem inschakelt, en knippert wanneer het systeem in de slaapstand staat.
• LED-header activiteit opslagapparaat (HDD_LED)
  Met de 2-pins header kunt u de LED voor activiteit van het opslagapparaat aansluiten. De LED activiteit opslagapparaat licht op of knippert wanneer gegevens worden gelezen van of geschreven naar het opslagapparaat of de add-on kaart voor het opslagapparaat.
• Aan/uit-knop/Soft-off knop-header (PWR_BTN)
  Met de 2-pins header kunt u de systeemvoedingsknop aansluiten. Druk op de aan/uit-knop om het systeem in te schakelen of om het systeem in de slaapstand of soft-off-modus te zetten (afhankelijk van de instellingen van het besturingssysteem).
• Resetknop-header (RESET)
  Met de 2-pins header kunt u de op de behuizing gemonteerde resetknop aansluiten. Druk op de resetknop om het systeem opnieuw op te starten.

20. BIOS FlashBack™ LED
    De BIOS FlashBack™ LED licht op of knippert om de status van de BIOS FlashBack™ aan te geven.

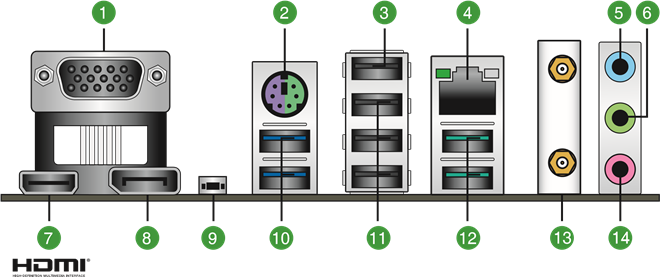

Connectoren aan de achterzijde

1. Video Graphics Adapter (VGA) poort. Deze 15-pins poort is voor een VGA-monitor of andere VGA-compatibele apparaten.
2. PS/2 toetsenbord/muis combo poort. Deze poort is voor een PS/2-toetsenbord of -muis.
3. USB 2.0-poort met BIOS FlashBack^TM functie. Steek een USB-opslagapparaat in deze Universal Serial Bus (USB)-poort om BIOS FlashBack^TM uit te voeren.
4. 2.5Gb Ethernet-poort. Deze poort maakt een 2,5 Gbps Ethernet-verbinding met een Local Area Network (LAN) mogelijk via een netwerk hub. Raadpleeg de onderstaande tabel voor de LED-indicaties van de Ethernet-poort.
   Realtek 2.5Gb Ethernet-poort LED-indicaties

   Activity Link LED		Speed LED
   Status	Beschrijving	Status	Beschrijving
   OFF	Geen verbinding	OFF	Geen verbinding
   GREEN	Verbonden	GREEN	2.5 Gbps verbinding
   BLINKING	Data activiteit	ORANGE	1 Gbps / 100 Mbps / 10 Mbps verbinding

5. Line In-poort (lichtblauw). Deze poort verbindt de tape, CD, DVD-speler of andere audiobronnen.
6. Line Out-poort (lime). Deze poort verbindt een hoofdtelefoon of luidspreker. In 4-kanaals, 5.1-kanaals en 7.1-kanaals configuraties wordt de functie van deze poort Front Speaker Out.
7. HDMI^® poort. Deze poort is voor een High-Definition Multimedia Interface (HDMI^®) connector, en is HDCP-compatibel waardoor het afspelen van HD DVD, Blu-ray en andere beschermde content mogelijk is.
8. DisplayPort. Deze poort is voor een DisplayPort-compatibel apparaat.
9. BIOS FlashBack^TM knop. Met BIOS FlashBack™ kunt u eenvoudig het BIOS updaten zonder het bestaande BIOS of besturingssysteem te openen.
   Om BIOS FlashBack™ te gebruiken:
   1. Steek een USB-opslagapparaat in de BIOS FlashBack™ poort.
   2. Bezoek https://www.asus.com/support/ en download de nieuwste BIOS-versie voor dit moederbord.
   3. Wijzig de naam van het bestand handmatig inPB650MAW.CAP, of start de BIOSRenamer.exe applicatie om de naam van het bestand automatisch te wijzigen, en kopieer het vervolgens naar uw USB-opslagapparaat. De BIOSRenamer.exe applicatie is samen met uw BIOS-bestand gezipt wanneer u een BIOS-bestand downloadt voor een BIOS FlashBack™ compatibel moederbord.
   4. Sluit uw computer af.
   5. Druk drie (3) seconden op de BIOS FlashBack™ knop totdat de BIOS FlashBack™ LED drie keer knippert, wat aangeeft dat de BIOS FlashBack™ functie is ingeschakeld.
   6. Wacht tot het lampje uitgaat, wat aangeeft dat het BIOS-updateproces is voltooid.
10. USB 3.2 Gen 1 (tot 5 Gbps) poorten. Deze 9-pins Universal Serial Bus (USB)-poorten maken verbinding met een USB 3.2 Gen 1 apparaat.
11. USB 2.0-poorten. Deze 4-pins Universal Serial Bus (USB)-poorten zijn voor USB 2.0-apparaten.
12. USB 3.2 Gen 2 (tot 10 Gbps) poorten (teal blue, Type A). Deze 9-pins Universal Serial Bus 3.2 (USB 3.2)-poorten zijn voor USB 3.2 Gen 2-apparaten.
13. Wi-Fi 6-poorten. Sluit de meegeleverde ASUS Wi-Fi-antenneconnectoren aan op deze poorten.
14. Microfoonpoort (roze). Deze poort verbindt een microfoon.

Raadpleeg de audioconfiguratietabel voor de functie van de audiopoorten in een 2-, 4-, 5.1- of 7.1-kanaalsconfiguratie.

Audio 2-, 4-, 5.1- of 7.1-kanaalsconfiguratie

Om een 7.1-kanaals audio-uitgang te configureren:
Gebruik een behuizing met een HD-audiomodule aan de voorkant om een 7.1-kanaals audio-uitgang te ondersteunen.

Central Processing Unit (CPU)

Dit moederbord is uitgerust met een AMD Socket AM5, ontworpen voor AMD Ryzen™ 7000 Series Desktop Processors.


Ontkoppel alle stroomkabels voordat u de CPU installeert.

• De AM5-socket heeft een ander pinout-ontwerp. Zorg ervoor dat u een CPU gebruikt die is ontworpen voor de AM5-socket. De CPU past maar in één correcte oriëntatie. Forceer de CPU NIET in de socket om te voorkomen dat de connectoren op de socket buigen en de CPU beschadigen!
• ASUS dekt geen schade als gevolg van onjuiste installatie/verwijdering van de CPU, onjuiste CPU-oriëntatie/plaatsing of andere schade als gevolg van nalatigheid door de gebruiker.

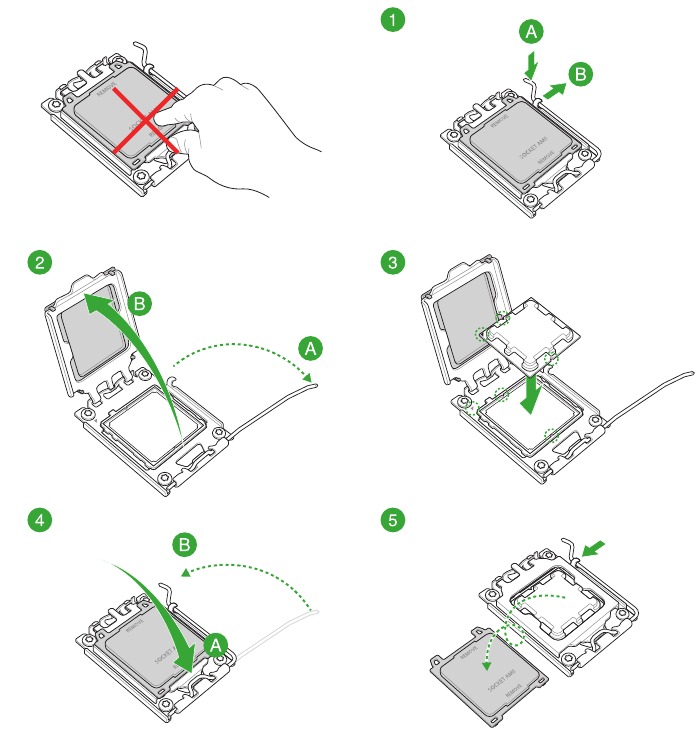

De CPU installeren


Breng het thermische interfacemateriaal aan op het CPU-koelsysteem en de CPU voordat u het koelsysteem installeert, indien nodig.

Systeemgeheugen

Dit moederbord is uitgerust met vier Double Data Rate 5 (DDR5) Dual Inline Memory Module (DIMM)-sockets. De afbeelding illustreert de locatie van de DDR5 DIMM-sockets:

• U kunt verschillende geheugengroottes installeren in kanaal A en kanaal B. Het systeem wijst de totale grootte van het kanaal met de kleinere grootte toe voor de dual-channel configuratie. Eventueel overtollig geheugen van het kanaal met de grotere grootte wordt vervolgens toegewezen voor single-channel gebruik.
• Een DDR5-geheugenmodule heeft een andere inkeping dan een DDR-, DDR2-, DDR3- of DDR4-module. Installeer GEEN DDR-, DDR2-, DDR3- of DDR4-geheugenmodule in de DDR5-sleuf.
• U kunt 8 GB, 16 GB en 32 GB ongebufferde, ECC en Non-ECC DDR5 DIMM's in de DIMM-sockets installeren.

• De standaard geheugenwerkingsfrequentie is afhankelijk van de Serial Presence Detect (SPD), wat de standaard manier is om toegang te krijgen tot informatie van een geheugenmodule. In de standaardstatus kunnen sommige geheugenmodules voor overklokken werken op een lagere frequentie dan de waarde die door de leverancier is aangegeven.
• Gebruik voor systeemstabiliteit een efficiënter geheugenkoelsysteem om een volledige geheugenbelasting te ondersteunen.
• Installeer altijd DIMM's met dezelfde CAS-latentie. Voor optimale compatibiliteit raden we aan om geheugenmodules van dezelfde versie of datumcode (D/C) van dezelfde leverancier te installeren. Neem contact op met de winkelier om de juiste geheugenmodules te krijgen.
• Raadpleeg www.asus.com voor de meest recente Memory QVL (Qualified Vendors Lists), en ondersteuning voor geheugenfrequentie is afhankelijk van de CPU-typen.

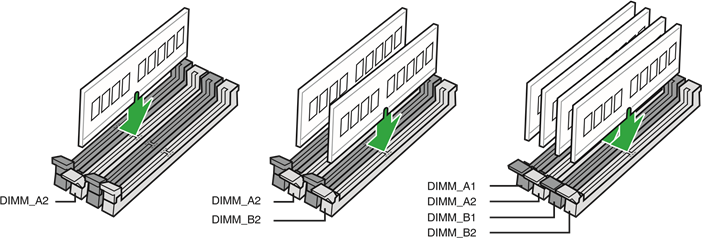

Aanbevolen geheugenconfiguraties

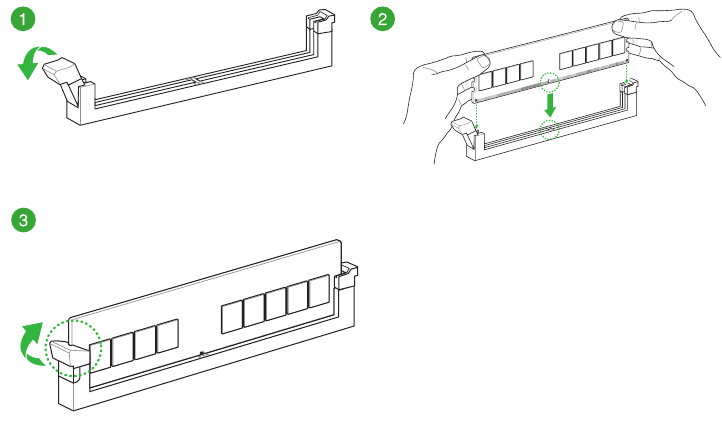

Een DIMM installeren

Een DIMM verwijderen

BIOS- en RAID-ondersteuning BIOS- en RAID-ondersteuning

Raadpleeg voor meer informatie over BIOS- en RAID-configuraties www.asus.com/support.

BIOS leren kennen

Het nieuwe ASUS UEFI BIOS is een Unified Extensible Interface die voldoet aan de UEFI-architectuur en biedt een gebruiksvriendelijke interface die verder gaat dan de traditionele BIOS-bedieningselementen die alleen met het toetsenbord werken, om een flexibelere en handigere muisinvoer mogelijk te maken. U kunt net zo soepel door het nieuwe UEFI BIOS navigeren als door uw besturingssysteem. De term "BIOS" in deze gebruikershandleiding verwijst naar "UEFI BIOS", tenzij anders aangegeven.

BIOS (Basic Input and Output System) slaat systeemhardware-instellingen op, zoals configuratie van opslagapparaten, overklokinstellingen, geavanceerd energiebeheer en configuratie van opstartapparaten die nodig zijn voor het opstarten van het systeem in de CMOS van het moederbord. In normale omstandigheden zijn de standaard BIOS-instellingen van toepassing op de meeste omstandigheden om optimale prestaties te garanderen. Wijzig de standaard BIOS-instellingen NIET, behalve in de volgende gevallen:

• Er verschijnt een foutmelding op het scherm tijdens het opstarten van het systeem waarin u wordt gevraagd de BIOS Setup uit te voeren.
• U hebt een nieuw systeemcomponent geïnstalleerd dat verdere BIOS-instellingen of een update vereist.

Onjuiste BIOS-instellingen kunnen leiden tot instabiliteit of opstartfouten. We raden u ten zeerste aan de BIOS-instellingen alleen te wijzigen met behulp van een getrainde onderhoudsmonteur.
BIOS-instellingen en -opties kunnen variëren als gevolg van verschillende BIOS-releaseversies. Raadpleeg de meest recente BIOS-versie voor instellingen en opties.

BIOS Setup-programma

Gebruik de BIOS Setup om het BIOS bij te werken of de parameters ervan te configureren. De BIOS-schermen bevatten navigatietoetsen en korte hulp op het scherm om u te begeleiden bij het gebruik van het BIOS Setup-programma.

BIOS openen bij het opstarten
Om de BIOS Setup bij het opstarten te openen, drukt u tijdens de Power-On Self Test (POST) op <Delete> of <F2>. Als u niet op <Delete> of <F2> drukt, gaat POST verder met de routines.

BIOS Setup openen na POST Om de BIOS Setup na POST te openen:

• Druk tegelijkertijd op <Ctrl>+<Alt>+<Delete>.
• Druk op de resetknop op de systeembehuizing.
• Druk op de aan/uit-knop om het systeem uit en weer in te schakelen. Doe dit alleen als u de BIOS Setup niet hebt kunnen openen met de eerste twee opties.

Nadat u een van de drie opties hebt uitgevoerd, drukt u op de <Delete>-toets om de BIOS te openen.

• Zorg ervoor dat er een USB-muis is aangesloten op uw moederbord als u de muis wilt gebruiken om het BIOS Setup-programma te bedienen.
• Als het systeem instabiel wordt na het wijzigen van een BIOS-instelling, laadt u de standaardinstellingen om compatibiliteit en stabiliteit van het systeem te garanderen. Selecteer het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) onder het menu Exit (Afsluiten) of druk op sneltoets <F5>.
• Als het systeem niet opstart na het wijzigen van een BIOS-instelling, probeer dan de CMOS te wissen en het moederbord terug te zetten naar de standaardwaarde.
• Het BIOS Setup-programma biedt geen ondersteuning voor Bluetooth-apparaten.

BIOS-menuscherm
Het BIOS Setup-programma kan in twee modi worden gebruikt: EZ Mode en Advanced Mode. U kunt van modus veranderen via Setup Mode in het Boot menu of door op de <F7>-sneltoets te drukken.

ASUS EZ Flash 3

Met de functie ASUS EZ Flash 3 kunt u het BIOS bijwerken zonder een besturingssysteemgebaseerd hulpprogramma te gebruiken.

Zorg ervoor dat u de standaard BIOS-instellingen laadt om compatibiliteit en stabiliteit van het systeem te garanderen. Selecteer het item Load Optimized Defaults (Geoptimaliseerde standaardwaarden laden) onder het menu Exit (Afsluiten) of druk op sneltoets <F5>.

Het BIOS bijwerken:

• Deze functie kan alleen apparaten ondersteunen, zoals een USB-flashdisk met FAT 32/16-indeling en een enkele partitie.
• Schakel het systeem NIET uit en reset het NIET tijdens het bijwerken van het BIOS om te voorkomen dat het systeem niet meer opstart!

1. Plaats de USB-flashdisk die het nieuwste BIOS-bestand bevat in de USB-poort.
2. Open de Advanced Mode (Geavanceerde modus) van het BIOS Setup-programma. Ga naar het menu Tool om ASUS EZ Flash 3 Utility te selecteren en druk op <Enter>.
3. Druk op de linker/rechter pijltoets om naar het veld Drive (Station) te gaan.
4. Druk op de pijltoets omhoog/omlaag om de USB-flashdisk te vinden die het nieuwste BIOS bevat, en druk vervolgens op <Enter>.
5. Druk op de linker/rechter pijltoets om naar het veld Folder (Map) te gaan.
6. Druk op de pijltoets omhoog/omlaag om het BIOS-bestand te vinden en druk vervolgens op <Enter> om het BIOS-updateproces uit te voeren. Start het systeem opnieuw op wanneer het updateproces is voltooid.

ASUS CrashFree BIOS 3

Het hulpprogramma ASUS CrashFree BIOS 3 is een automatisch herstelprogramma waarmee u het BIOS-bestand kunt herstellen als het mislukt of beschadigd raakt tijdens het updateproces. U kunt een beschadigd BIOS-bestand herstellen met behulp van een USB-flashstation dat het BIOS-bestand bevat.

Het BIOS herstellen

1. Download de nieuwste BIOS-versie voor dit moederbord vanhttps://www.asus.com/support/.
2. Hernoem het BIOS-bestand naar ASUS.CAP of PB650MAW.CAP en kopieer het hernoemde BIOS-bestand naar een USB-flashstation.
3. Schakel het systeem in.
4. Plaats de USB-flashdrive met het BIOS-bestand in een USB-poort.
5. Het hulpprogramma controleert automatisch de apparaten op het BIOS-bestand. Indien gevonden, leest het hulpprogramma het BIOS-bestand en start automatisch ASUS EZ Flash 3.
6. Het systeem vereist dat u de BIOS Setup opent om de BIOS-instelling te herstellen. Om compatibiliteit en stabiliteit van het systeem te garanderen, raden we u aan op <F5> te drukken om de standaard BIOS-waarden te laden.

Schakel het systeem NIET uit en reset het NIET tijdens het bijwerken van het BIOS! Als u dit wel doet, kan het systeem niet meer opstarten!

RAID-configuraties

Het moederbord wordt geleverd met de AMD RAIDXpert2 Technology die Volume-, RAIDABLE-, RAID 0-, RAID 1- en RAID 10-configuraties ondersteunt (afhankelijk van de systeemlicentie).

RAID-definities
Volume biedt de mogelijkheid om opslag van een of meerdere schijven aan elkaar te koppelen, ongeacht de grootte van de ruimte op die schijven. Deze configuratie is handig bij het opruimen van ruimte op schijven die niet door andere schijven in de array worden gebruikt. Deze configuratie biedt geen prestatievoordelen of gegevensredundantie, een schijffout leidt tot gegevensverlies.
RAIDABLE-arrays (ook wel bekend als RAID Ready) zijn een speciaal type Volume (JBOD) waarmee de gebruiker meer opslagruimte kan toevoegen of een redundante array kan maken nadat een systeem is geïnstalleerd. RAIDABLE-arrays worden gemaakt met Option ROM, UEFI of rcadm.
De mogelijkheid om RAIDABLE-arrays te maken kan per systeem verschillen.
RAID 0 (Data striping) optimaliseert twee identieke harde schijven om gegevens parallel, in elkaar grijpende stapels te lezen en te schrijven. Twee harde schijven voeren hetzelfde werk uit als één schijf, maar met een aanhoudende gegevensoverdrachtsnelheid die het dubbele is van die van een enkele schijf, waardoor de toegang tot en de opslag van gegevens worden verbeterd. Voor deze setup is het gebruik van twee nieuwe identieke harde schijven vereist.
RAID 1 (Data mirroring) kopieert en onderhoudt een identiek beeld van gegevens van de ene schijf naar een tweede schijf. Als een schijf uitvalt, stuurt de software voor schijfarraybeheer alle applicaties naar de overgebleven schijf, omdat deze een volledige kopie van de gegevens op de andere schijf bevat. Deze RAID-configuratie biedt gegevensbescherming en verhoogt de fouttolerantie voor het hele systeem. Gebruik twee nieuwe schijven of gebruik een bestaande schijf en een nieuwe schijf voor deze setup. De nieuwe schijf moet dezelfde grootte of groter zijn dan de bestaande schijf.
RAID 10 is data striping en data mirroring gecombineerd zonder dat pariteit (redundantiegegevens) hoeft te worden berekend en geschreven. Met de RAID 10-configuratie krijgt u alle voordelen van zowel RAID 0- als RAID 1-configuraties. Gebruik vier nieuwe harde schijven of gebruik een bestaande schijf en drie nieuwe schijven voor deze setup.

Veiligheidsinformatie

Elektrische veiligheid

• Om het risico op elektrische schokken te voorkomen, koppelt u de stroomkabel los van het stopcontact voordat u het systeem verplaatst.
• Wanneer u apparaten aan het systeem toevoegt of ervan verwijdert, zorg er dan voor dat de stroomkabels voor de apparaten zijn losgekoppeld voordat de signaalkabels worden aangesloten. Koppel indien mogelijk alle stroomkabels los van het bestaande systeem voordat u een apparaat toevoegt.
• Voordat u signaalkabels van het moederbord aansluit of verwijdert, moet u ervoor zorgen dat alle stroomkabels zijn losgekoppeld.
• Raadpleeg een professional voordat u een adapter of verlengsnoer gebruikt. Deze apparaten kunnen het aardingscircuit onderbreken.
• Zorg ervoor dat uw voeding is ingesteld op de juiste spanning in uw regio. Als u niet zeker bent van de spanning van het stopcontact dat u gebruikt, neem dan contact op met uw lokale energiebedrijf.
• Als de voeding kapot is, probeer deze dan niet zelf te repareren. Neem contact op met een gekwalificeerde servicetechnicus of uw verkoper.

Veiligheid tijdens gebruik

• Voordat u het moederbord installeert en componenten toevoegt, dient u alle handleidingen die bij de verpakking zijn geleverd zorgvuldig door te lezen.
• Voordat u het product gebruikt, dient u ervoor te zorgen dat alle kabels correct zijn aangesloten en dat de stroomkabels niet beschadigd zijn. Als u schade constateert, neem dan onmiddellijk contact op met uw dealer.
• Om kortsluiting te voorkomen, dient u paperclips, schroeven en nietjes uit de buurt van connectoren, sleuven, sockets en circuits te houden.
• Vermijd stof, vochtigheid en extreme temperaturen. Plaats het product niet in een ruimte waar het nat kan worden.
• Plaats het product op een stabiele ondergrond.
• Als u technische problemen met het product ondervindt, neem dan contact op met een gekwalificeerde servicetechnicus of uw verkoper.
• Uw moederbord mag alleen worden gebruikt in omgevingen met omgevingstemperaturen tussen 0 °C en 40 °C.

Veiligheidsinformatie voor knoop-/muntbatterijen

BUITEN BEREIK VAN KINDEREN HOUDEN
Inslikken kan leiden tot chemische brandwonden, perforatie van zacht weefsel en de dood. Ernstige brandwonden kunnen optreden binnen 2 uur na inname. Zoek onmiddellijk medische hulp.

Referenties

• ASUS Global
• [Moederbord] Compatibiliteit van PCIE-bifurcatie tussen Hyper M.2-seriekaarten en Add-On grafische kaarten | Officiële ondersteuning | ASUS Global
• Officiële ondersteuning | ASUS Global
• Officiële ondersteuning | ASUS Global

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

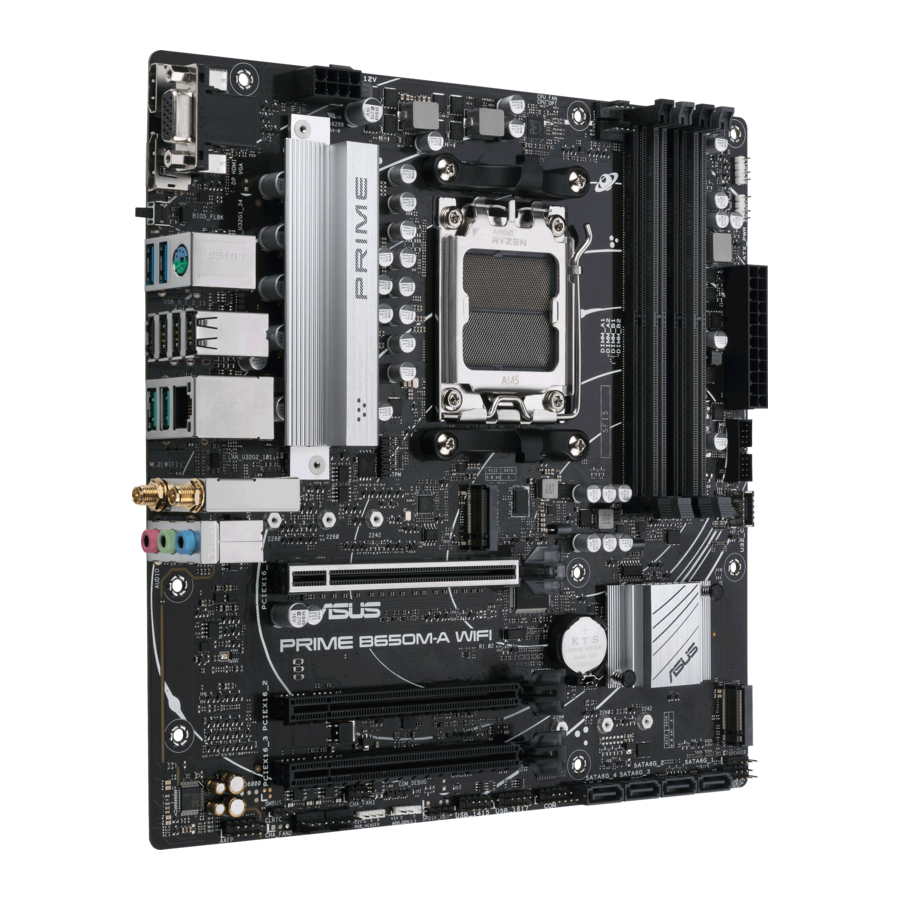

Download Asus PRIME B650M-A WIFI handleiding

Beschikbare talen
