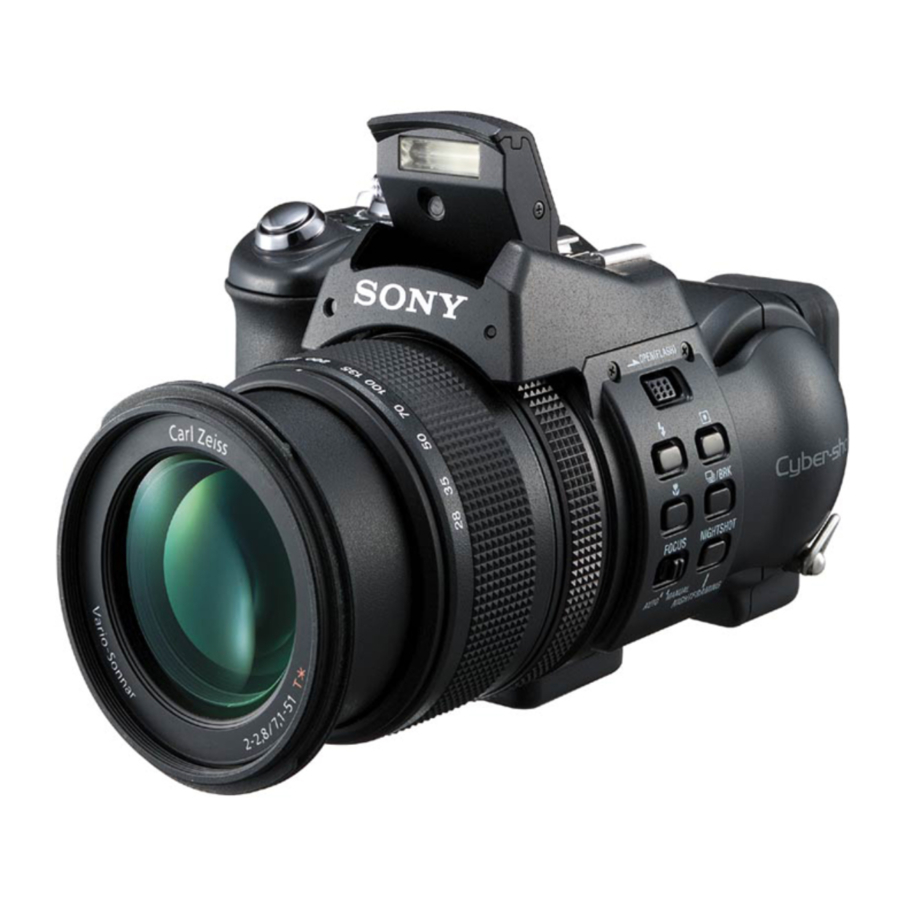

Sony DSC-F828 Handleiding

Inhoud

Sony DSC-F828

AANPASSINGEN

  1. Voor aanpassing starten
    Procedure voor het herschrijven van EVR-gegevens bij het vervangen van een printplaat
    De gegevens die zijn opgeslagen op de reparatieprintplaat zijn niet noodzakelijkerwijs correct. Voer procedure 1, procedure 2 of procedure 3 uit bij het vervangen van een printplaat.

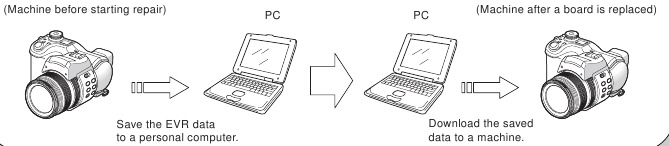

Procedure 1
Sla de EVR-gegevens op van de machine waarin een printplaat wordt vervangen. Download de opgeslagen gegevens nadat een printplaat is vervangen.
AANPASSINGEN - Procedure 1

Procedure 2
Verwijder het flashgeheugen van de printplaat van de machine die gerepareerd moet worden. Installeer het verwijderde flashgeheugen op de vervangen printplaat.

Procedure 3
Als de gegevens niet kunnen worden opgeslagen vanwege een defect flashgeheugen, of als het flashgeheugen niet kan worden verwijderd of geïnstalleerd, sla dan de gegevens van hetzelfde model van dezelfde bestemming op en download deze.

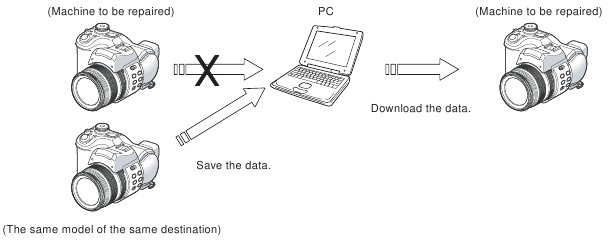

AANPASSINGEN - Procedure 2

Nadat de EVR-gegevens zijn opgeslagen en gedownload, controleert u de respectieve items van de EVR-gegevens.

Aanpassen van items bij het vervangen van belangrijke onderdelen en printplaten
Pas bij het vervangen van belangrijke onderdelen en printplaten de items aan die zijn aangegeven met in de volgende tabel.

informatie Opmerking 1: Het automatische aanpassingsprogramma ondersteunt de "Initialisatie van gegevens" niet. Voer dit handmatig uit.

informatie Opmerking 2: Gebruik de DSC-F828 C1 MATRIX ADJ (F828C1MATRIX.exe) bij het uitvoeren van "Color Shade Check" (Kleurtintcontrole), "Linear Matrix Adj." (Lineaire matrixaanpassing) en "AWB 3200K/5800K Standard Data Input" (Standaard gegevensinvoer AWB 3200K/5800K) van Camera System Adjustment (Camera systeem aanpassing).

Aanpassen van items bij het vervangen van belangrijke onderdelen en printplaten
Tabel 6-1-1

AANPASSINGEN CAMERA-ONDERDEEL

VOORBEREIDINGEN VOOR AANPASSINGEN

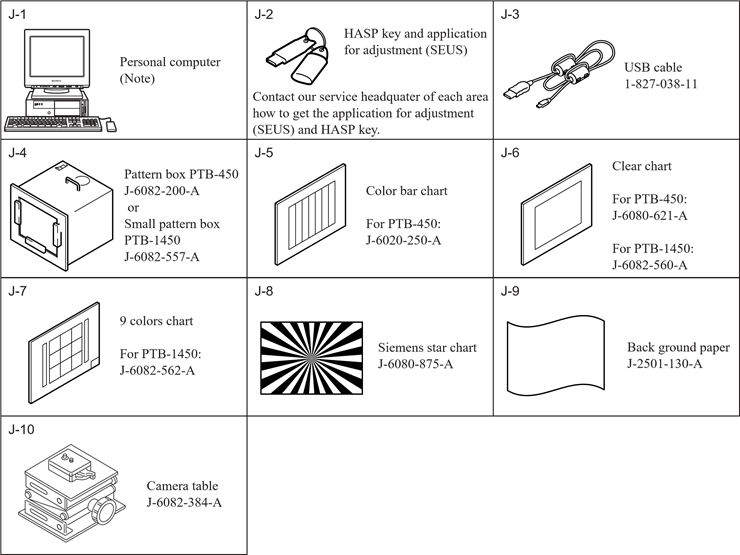

Lijst met servicehulpmiddelen

  • Oscilloscoop
  • Kleurenmonitor
  • Vectorscoop
  • AC-voedingsadapter
  • Rekenmachine die hexadecimale getallen kan berekenen.

informatie Opmerking: Personal computer
OS: Windows98/98SE/Me/2000/XP Home/XP Pro
RAM: 256 MB of meer aanbevolen
USB: 2.0 aanbevolen (ook compatibel met 1.1) Twee connectoren zijn vereist.
Fig. 6-1-1

Voorbereidingen

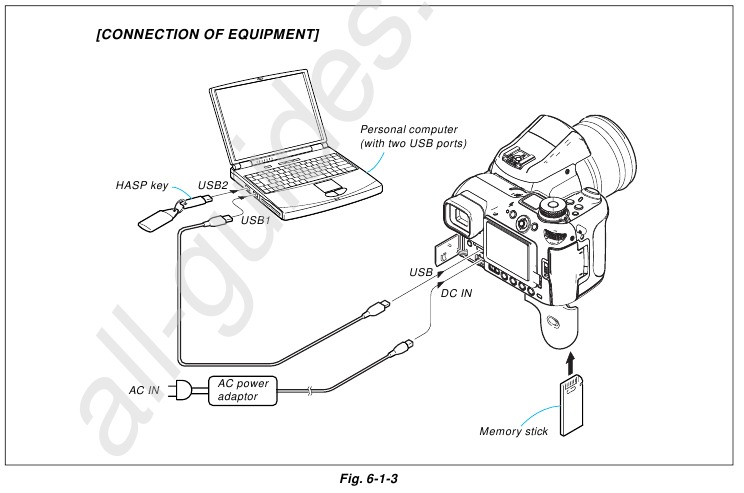

  1. Sluit de apparatuur voor aanpassingen aan volgens Fig. 6-1-3.
  2. Start de applicatie voor aanpassing (SEUS).

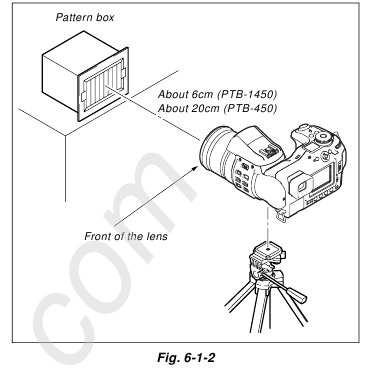

VOORBEREIDINGEN VOOR AANPASSINGEN - Stap 1
VOORBEREIDINGEN VOOR AANPASSINGEN - Stap 2

Voorzorgsmaatregel

  1. De schakelaar instellen

Tenzij anders aangegeven, stelt u de schakelaars als volgt in en voert u aanpassingen uit.

  1. Moduskiezer - STILL (P AUTO) (P)
  2. ZOOM - WIDE-einde
  3. MS/CF- MS (Memory stick)
  4. MACRO ( ) - AAN
  5. WITBALANS - AUTO
  6. EV - 0EV
  7. FOCUS - AUTO
  8. USB CONNECT (SET UP setting) - NORMAL
  9. VIDEO OUT (SET UP setting) - NTSC
  1. Volgorde van aanpassingen
    Voer de aanpassingen in principe uit in de aangegeven volgorde.

Volgorde van aanpassingen

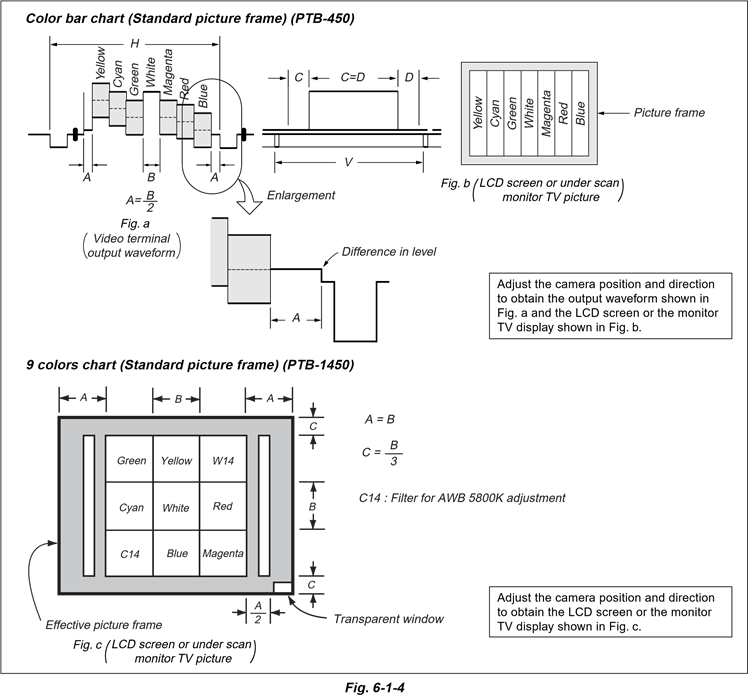

  1. Onderwerpen
    1. Kleurenbalkdiagram (standaard fotolijst) (PTB-450) Wanneer u aanpassingen uitvoert met behulp van het kleurenbalkdiagram, past u de fotolijst aan zoals weergegeven in Fig. 6-1-4. (Standaard fotolijst)

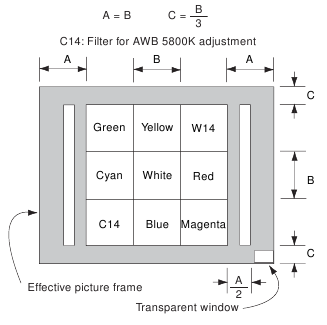

    2. 9-kleuren diagram (Standaard fotolijst) (PTB-1450) Wanneer u aanpassingen uitvoert met behulp van het 9-kleuren diagram, past u de fotolijst aan zoals weergegeven in Fig. 6-1-4. (Standaard fotolijst)
    3. Heldere grafiek (Standaard fotolijst) (PTB-450/PTB-1450) Verwijder het kleurenbalkdiagram (PTB-450) of het 9-kleuren diagram (PTB1450) uit de patroonbox en plaats een heldere grafiek in de plaats ervan. (Voer gedurende deze tijd geen zoomoperaties uit.)
  1. De flitsaanpassingsbox voorbereiden
    Er is een donkere kamer vereist om een nauwkeurige flitsaanpassing te bieden. Als dit niet beschikbaar is, bereidt u de flitsaanpassingsbox voor zoals hieronder aangegeven;
  1. Zorg voor houten platen A, B en C met een dikte van 15 mm.
    Afmetingen zonder beugels zijn voor een box van 1 m diep.
    Afmetingen tussen haakjes zijn voor een box van 50 cm diep.
    De flitsaanpassingsbox voorbereiden - Stap 1
    Fig. 6-1-5
  2. Breng zwarte matte verf aan op één kant van houten plaat A en B.
  3. Bevestig achtergrondpapier (J-2501-130-A) aan houten plaat C.
  4. Monteer zodat de zwarte zijden en de achtergrondpapier zijde van houten plaat A, B en C intern zijn. (Fig 6-1-6)
    De flitsaanpassingsbox voorbereiden - Stap 2
    Fig. 6-1-6

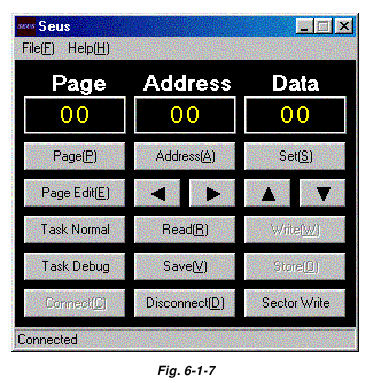

Gebruiksmethode van SEUS
De applicatie voor aanpassing (SEUS) wordt gebruikt om de coëfficiënt voor het berekenen van de signaalverwerking of EVR-gegevens te wijzigen. De SEUS voert tweewegcommunicatie uit tussen de PC en de set via de USB-aansluiting. De resulterende gegevens van de tweewegcommunicatie kunnen naar het niet-vluchtige geheugen worden geschreven.

  1. Verbinding
    1. Sluit de HASP-sleutel aan op de USB-aansluiting van de PC.
    2. Verbind de PC en de set met de USB-kabel.
    3. Bevestig dat de set start in de USB-modus.
    4. Start de SEUS op de PC.
    5. Klik op [Connect] (Verbinden) op het SEUS-scherm. Als de verbinding normaal is, zal het SEUS-scherm worden weergegeven zoals in Fig. 6-1-7, wat de "connected" (verbonden) staat aangeeft.
      Gebruiksmethode van SEUS

informatie Opmerking: De SEUS gaat in de "disconnect" (verbreek de verbinding) staat, als de set wordt uitgeschakeld (bijvoorbeeld door de set te resetten). Klik in dat geval op [Connect] (Verbinden) op het SEUS-scherm om de "connected" (verbonden) staat te herstellen.

  1. Bediening
  • Pagina wijzigen
    Om de pagina te wijzigen, klikt u op [Page] (Pagina) op het SEUS-scherm en voert u de pagina in die moet worden gewijzigd. De pagina wordt weergegeven in hexadecimale notatie.
  • Adres wijzigen
    Om het adres te wijzigen, klikt u op [Address] (Adres) op het SEUS-scherm en voert u het adres in dat moet worden gewijzigd. Het adres wordt weergegeven in hexadecimale notatie.
  • Gegevens wijzigen
    Om de gegevens te wijzigen, klikt u op [Set] (Instellen) op het SEUS-scherm en voert u de gegevens in. De gegevens worden weergegeven in hexadecimale notatie.
    Deze bewerking schrijft de gegevens niet naar het niet-vluchtige geheugen.
  • Gegevens opslaan
    Om alle gewijzigde gegevens naar het niet-vluchtige geheugen te schrijven, klikt u op [Save] (Opslaan) op het SEUS-scherm en wacht u meer dan 3 seconden.
  • Gegevens lezen
    De gegevens die op het SEUS-scherm worden weergegeven, zijn de gegevenswaarden op het moment dat de pagina's en adressen werden ingesteld, en ze worden niet automatisch bijgewerkt. Om de gegevenswijziging te controleren, klikt u op [Read] (Lezen) op het SEUS-scherm en werkt u de weergegeven gegevens bij.

Voorzorgsmaatregel bij gebruik van SEUS
Een verkeerde SEUS-bewerking kan correcte aanpassingsgegevens wissen. Om het per ongeluk wissen van gegevens te voorkomen, wordt aanbevolen om alle aanpassingsgegevens op te slaan door op [Page Edit] (Pagina bewerken) op het SEUS-scherm te klikken voordat u met de aanpassing begint.

Opslagmethode:

  1. Klik op [Page Edit] (Pagina bewerken) op het SEUS-scherm om het SEUS PAGE EDIT-scherm weer te geven.
  2. Klik op [Page] (Pagina) en voer het paginanummer in dat moet worden opgeslagen.
  3. Klik op [Page] (Pagina) om de gegevens te lezen die van de camera moeten worden opgeslagen.
  4. Klik op [File] (Bestand) en sla de gegevens op de PC op.

Laadmethode:

  1. Selecteer pagina: 00, adres: 01 en stel gegevens in: 01.
  2. Klik op [Page Edit] (Pagina bewerken) op het SEUS-scherm om het SEUS PAGE EDIT-scherm weer te geven.
  3. Klik op [File] (Bestand) en laad de gegevens van de PC.
  4. Klik op [Write] (Schrijven) op het SEUS PAGE EDIT-scherm.
  5. Klik op [Close] (Sluiten) om het SEUS PAGE EDIT-scherm te sluiten.
  6. Klik op [Save] (Opslaan) op het SEUS-scherm.
  7. Wacht meer dan 3 seconden.
  8. Selecteer pagina: 00, adres: 01 en stel gegevens in: 00.

AANPASSINGSPROGRAMMA'S

De DSC-F828 wordt aangepast met het Automatic Adjustment Program en de DSC-F828 C1 MATRIX ADJ.

Het Automatic Adjustment Program regelt automatisch de aanpassingsbewerkingen die voorheen handmatig werden ingevoerd op het bedieningsscherm van de SEUS (sommige aanpassingen kunnen handmatig worden uitgevoerd op het SEUS-bedieningsscherm).

De DSC-F828 C1 MATRIX ADJ voert automatisch "Color Shade Check" en "Linear Matrix and AWB Adjustment" (Lineaire Matrix en AWB-aanpassing) van Camera System Adjustment uit.

Automatic Adjustment Program

  1. Voorzorgsmaatregelen bij het gebruik van het Automatic Adjustment Program
    1. Het Automatic Adjustment Program schrijft de aanpassingsresultaten, zoals EVR-gegevens, naar de set via tweewegcommunicatie met de camera via de SEUS. Daarom moet het Automatic Adjustment Program worden gebruikt in de omgeving waar de SEUS actief is.
    2. De programmaduur kan variëren, afhankelijk van de omgeving van de gebruikte personal computer.
    3. Zelfs als het Automatic Adjustment Program wordt gebruikt zonder de SEUS te starten, wordt de SEUS automatisch gestart wanneer de aanpassing wordt uitgevoerd. Het kan echter enige tijd duren voordat de SEUS is gestart, en daarom moet het Automatic Adjustment Program worden gebruikt met de SEUS gestart om de programmaduur te verkorten.
  2. Start van Automatic Adjustment Program
    Dubbelklik op het toepassingsbestand (DSC-F828 Auto-Adj
    Ver_1.[]r[][].exe), en het Automatic Adjustment Program start.
    informatie Let op: [] (numerieke waarde) van de bestandsnaam varieert afhankelijk van de versie van het Automatic Adjustment Program.
  3. Functie van elke button op het Main Menu scherm Wanneer het Automatic Adjustment Program is gestart, verschijnt het Main Menu scherm in Fig. 6-1-8. Selecteer in dit scherm elke aanpassingssectie.
  4. [VIDEO SYSTEM ADJUSTMENT] button
    Het "VIDEO SYSTEM ADJUSTMENT"-scherm verschijnt.
  5. [CAMERA SYSTEM ADJUSTMENT] button
    Het "CAMERA SYSTEM ADJUSTMENT"-scherm verschijnt.

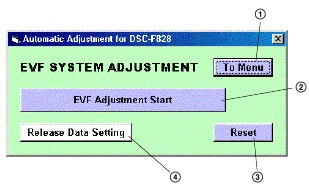

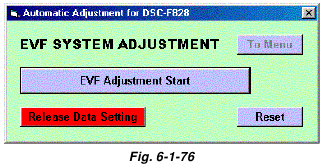

  6. [EVF SYSTEM ADJUSTMENT] button
    Het "EVF SYSTEM ADJUSTMENT"-scherm verschijnt.

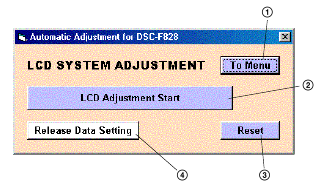

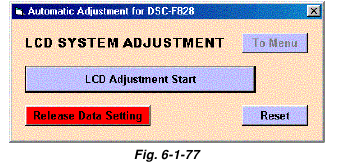

  7. [LCD SYSTEM ADJUSTMENT] button
    Het "LCD SYSTEM ADJUSTMENT"-scherm verschijnt.
  8. [END] button
    Het Automatic Adjustment Program wordt beëindigd.

DSC-F828 C1 MATRIX ADJ

  1. Applicatie-omgeving
    OS: Windows 98/98SE/Me/2000/XP
    RAM: 256MB of meer aanbevolen
    USB: 2.0 aanbevolen (ook compatibel met 1.1) Er zijn twee connectoren vereist.
  2. Installatiemethode
    Pak het bestand uit dat is gecomprimeerd in de ZIP-indeling (828matrix.zip). Voer het uitgepakte bestand (setup.exe) uit en het installatieprogramma start. Installeer het programma volgens de instructies op het installatiescherm.
  3. Opmerkingen bij het gebruik van de DSC-F828 C1 MATRIX ADJ
    1. De SEUS moet in de PC zijn geïnstalleerd.
    2. De HASP-sleutel voor SEUS moet op de USB-connector zijn aangesloten. Het programma start niet tenzij de HASP-sleutel is aangesloten.
  4. Startmethode van DSC-F828 C1 MATRIX ADJ
    Klik op de [Start] button op de taakbalk en klik op de [DSC-F828 C1 MATRIX ADJ] in de [Programs] en het programma start.

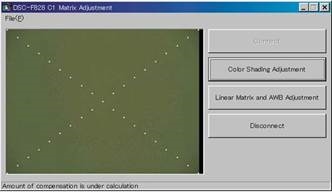

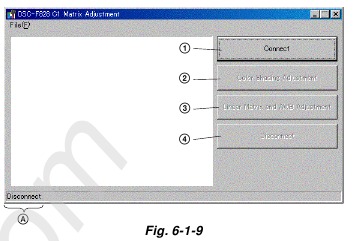

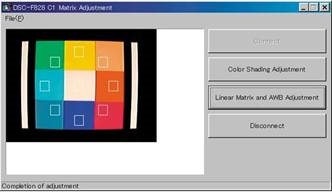

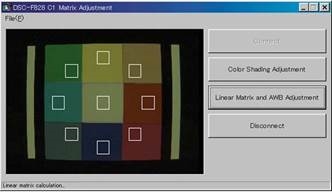

  1. Scherm en functie van elke button van de DSC-F828 C1 MATRIX ADJ
    DSC-F828 C1 MATRIX ADJ
    1. [Connect] button
      Maakt verbinding met de camera en schakelt de camera over naar de aanpassingsmodus. In het geval van een succesvolle verbinding met de camera, verandert de aanduiding bij deel A in "Connected" (Verbonden) en worden de buttons [Color Shading Adjustment] (Kleurgradatieaanpassing), [Linear Matrix and AWB Adjustment] (Lineaire Matrix en AWB-aanpassing) en de button [Disconnect] (Verbinding verbreken) actief.
    2. [Color Shading Adjustment] button
      Start de Kleurgradatieaanpassing.
    3. [Linear Matrix and AWB Adjustment] button
      Start de Lineaire Matrix en AWB-aanpassing.
    4. [Disconnect] button
      Annuleert de verbinding met de camera.

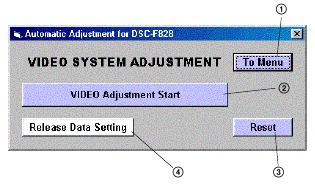

VIDEO-SYSTEEMAANPASSINGEN

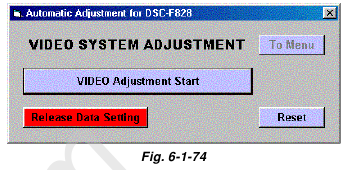

Functie van elke button op het Video System Adjustment-scherm
Klik op de [VIDEO SYSTEM ADJUSTMENT] button op de Main

Menu scherm en het "VIDEO SYSTEM ADJUSTMENT"-scherm in Fig. 6-1-10 verschijnt.
VIDEO-SYSTEEMAANPASSINGEN
Fig. 6-1-10

  1. [To Menu] button
    Het Main Menu scherm komt terug.
  2. [VIDEO Adjustment Start] button
    "Video Adjustment" (Video-aanpassing) start.
  3. [Reset] button
    Deze button functioneert hetzelfde als de Reset-button van de camera.
  4. [Release Data Setting] button
    De gegevensinstelling bij de aanpassing wordt geannuleerd.
    Tijdens de gegevensinstelling verandert de buttonkleur van "wit" in "rood". Wanneer de gegevensinstelling wordt geannuleerd, keert de buttonkleur terug naar "wit".
    (Gebruik deze button wanneer er een fout is opgetreden in de video-aanpassing. Als de aanpassing succesvol is voltooid, wordt de gegevensinstelling automatisch geannuleerd en keert de buttonkleur terug naar "wit".)

Aanpassingsitems van VIDEO System Adjustment
De aanpassingsitems van video-systeemaanpassing staan vermeld in Tabel 6-1-2. Het Automatic Adjustment Program voert de aanpassingsitems uit als op de VIDEO Adjustment Start button wordt geklikt.

Buttonnaam Aanpassing Signaal Pagina Adres
VIDEO-aanpassing VIDEO-uitvoerniveau-aanp. Willekeurig 8F D0

Tabel 6-1-2

Aanpassingsmethode
[Automatische aanpassing Programma uitvoeringsitems en volgorde]

  1. Gegevensinstelling tijdens Video-aanp.
  2. Video-uitvoerniveau-aanp.
  3. Vrijgave van Gegevensinstelling tijdens Video-aanp.

[Gespecificeerde waarde van video-uitvoerniveau-aanp.]

Meetpunt Video-aansluiting van AV OUT-aansluiting (75 Ω afgesloten)
Meetinstrument Oscilloscoop
Gespecificeerde waarde Synchronisatieniveau:
A = 286 ± 5 mV (NTSC-modus)
A = 300 ± 5 mV (PAL-modus) Burst-niveau:
B = 286 ± 30 mV (NTSC-modus) B = 300 ± 30 mV (PAL-modus)

[Aanpassingsmethode]

  1. Klik op de [VIDEO Adjustment Start] button.
  2. Het Automatic Adjustment Program voert de "Gegevensinstelling tijdens Video-aanp." uit.

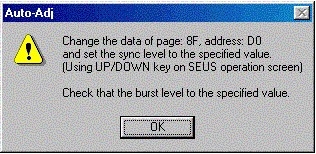

  3. Als "Gegevensinstelling tijdens Video-aanp." succesvol is voltooid, wordt het volgende bericht weergegeven tijdens de uitvoering van "Video-uitvoerniveau-aanp.". Gebruik de OMHOOG/OMLAAG-key op het SEUS-bedieningsscherm om aan te passen zodat het synchronisatieniveau van de videosignalen voldoet aan de gespecificeerde waarde. Controleer na de aanpassing of het burst-niveau van de videosignalen voldoet aan de gespecificeerde waarde en klik op de [OK] button in het bericht.

    Fig. 6-1-11
  4. Als op de [OK] button button wordt geklikt, wordt "Vrijgave van Gegevensinstelling tijdens Video-aanp." uitgevoerd.
  5. Na succesvolle voltooiing van alle items van de VIDEO-aanpassing wordt het volgende bericht weergegeven. Klik op de [OK] button.

    Fig. 6-1-12

SEUS-bedieningsscherm

Fig. 6-1-13

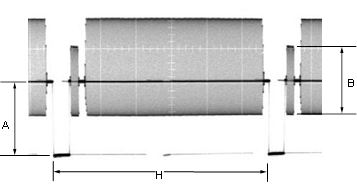

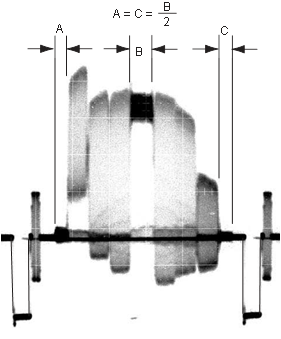

Controle op de oscilloscoop

Fig. 6-1-14

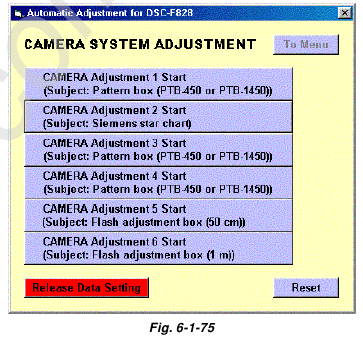

CAMERA SYSTEEMAANPASSINGEN

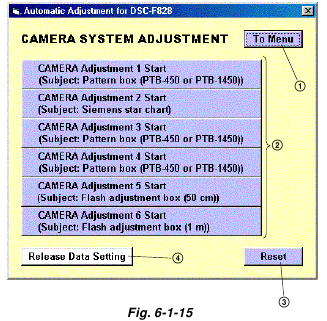

Functie van elke knop op het scherm Camera System Adjustment
Klik op de knop [CAMERA SYSTEM ADJUSTMENT] in het hoofdmenu
en het scherm "CAMERA SYSTEM ADJUSTMENT" in Afb. 6-1-15 verschijnt.
CAMERA SYSTEEMAANPASSINGEN

  1. [To Menu] (Naar menu) knop
    Het hoofdmenu keert terug.
  2. Startknoppen voor aanpassing
  • [CAMERA Adjustment 1 Start] (CAMERA Aanpassing 1 Start) knop
    "Camera Adjustment 1" (Camera-aanpassing 1) start.
  • [CAMERA Adjustment 2 Start] (CAMERA Aanpassing 2 Start) knop
    "Camera Adjustment 2" (Camera-aanpassing 2) start.
  • [CAMERA Adjustment 3 Start] (CAMERA Aanpassing 3 Start) knop
    "Camera Adjustment 3" (Camera-aanpassing 3) start.
  • [CAMERA Adjustment 4 Start] (CAMERA Aanpassing 4 Start) knop
    "Camera Adjustment 4" (Camera-aanpassing 4) start.
  • [CAMERA Adjustment 5 Start] (CAMERA Aanpassing 5 Start) knop
    "Camera Adjustment 5" (Camera-aanpassing 5) start.
  • [CAMERA Adjustment 6 Start] (CAMERA Aanpassing 6 Start) knop
    "Camera Adjustment 6" (Camera-aanpassing 6) start.
  1. [Reset] (Reset) knop
    Deze knop functioneert hetzelfde als de Reset-knop van de camera.
  2. [Release Data Setting] (Gegevensinstelling vrijgeven) knop
    De gegevensinstelling bij de aanpassing wordt geannuleerd.
    Tijdens de gegevensinstelling verandert de knopkleur van "wit" (white) naar "rood" (red). Wanneer de gegevensinstelling wordt geannuleerd, keert de knopkleur terug naar "wit" (white).
    (Gebruik deze knop wanneer er een fout is opgetreden in de camera-aanpassing 1-6. Als de aanpassing succesvol is voltooid, wordt de gegevensinstelling automatisch geannuleerd en keert de knopkleur terug naar "wit" (white).)

Aanpassingsitems van camera-systeemaanpassing
De aanpassingsitems van camera-systeemaanpassing staan vermeld in tabel 6-1-3. Het automatische aanpassingsprogramma verdeelt de aanpassingsitems in vier, camera-aanpassing 1-6. Als u op een van de CAMERA Adjustment Start-knoppen (CAMERA Aanpassing Start) klikt, wordt het aanpassingsitem dat overeenkomt met die knop, uitgevoerd. De aanpassingsvoorwaarden van het onderwerp en het filter variëren afhankelijk van welk item wordt aangepast. Het aanpassingsprogramma geeft een instructie voor het onderwerp en het filter weer als een bericht tijdens de aanpassing.

Knopnaam Aanpassing Onderwerp Aanpassingspagina Aanpassingsadres
CAMERA Aanpassing 1 IRIS Reset Sensor Adj. Duidelijke kaart (PTB-450/PTB-1450)
(Volledig wit) 		6F 5E, 5F
Flensachterzijde-aanpassing Willekeurig 6F 18 tot 3E, 40 tot 53

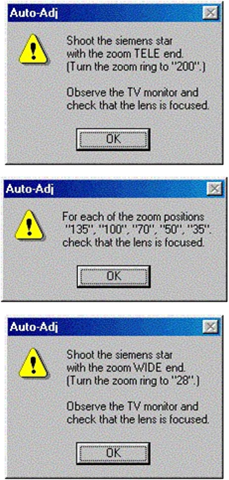

CAMERA Aanpassing 2 Flensachterzijde-controle
Siemens-ster (1,0 m van de voorkant van de lens)
(Luminantie: 200 tot 400 lux)
(Opmerking) Kleurtintcontrole Duidelijke kaart (PTB-1450)
(Standaard fotolijst) 		6F 06, 07
CAMERA Aanpassing 3 F-nummer compensatie Duidelijke kaart (PTB-450/PTB-1450)
(Standaard fotolijst) 		6F 60 tot 64, 6B tot 6D
Mechanische sluiter-aanpassing 6F 6B tot 6D, B8 tot D7
Lichtwaarde-aanpassing 6F 65 tot 67
(Opmerking) Lineaire matrix-aanpassing 9 kleurenkaart (PTB-1450)
(Standaard fotolijst) 		6E 80 tot 9F
AWB 3200K/5800K
Standaard gegevensinvoer 		6E 04 tot 21, 24 tot 49
CAMERA Aanpassing 4 Kleurweergavecontrole Kleurenbalkkaart (PTB-450)
(Standaard fotolijst)
9 kleurenkaart (PTB-1450)
(Standaard fotolijst)
CCD-lineariteitscontrole Duidelijke kaart (PTB-450/PTB-1450)
(Standaard fotolijst)
CCD witte defecten
Compensatiecontrole
CCD zwarte defecten
Compensatiecontrole
CAMERA Aanpassing 5 Strobe-aanpassing Flitsaanpassingsbox (50 cm) 6E 72 tot 75
AF Laser Output Adj. 6F 10 tot 16
CAMERA Aanpassing 6 AF Laser Axis Check Flitsaanpassingsbox (1 m)

informatie Opmerking: Gebruik de DSC-F828 C1 MATRIX ADJ (F828C1MATRIX.exe) bij het uitvoeren van "Color Shade Check" (Kleurtintcontrole), "Linear Matrix Adj." (Lineaire matrix-aanpassing) en "AWB 3200K/5800K Standard Data Input" (AWB 3200K/5800K standaard gegevensinvoer) van Camera System Adjustment (Camera-systeemaanpassing).
Tabel 6-1-3

Aanpassingsmethode

  1. CAMERA Aanpassing 1
    [Uitvoeringsitems en -volgorde van het automatische aanpassingsprogramma]
    1. Gegevensinstelling tijdens camera-aanpassing.
    2. IRIS Reset Sensor Adj.
    3. Reset de camera
    4. Flensachterzijde-aanpassing
    5. Vrijgave van gegevensinstelling tijdens camera-aanpassing.

[Aanpassingsmethode]

  1. Klik op de knop [CAMERA Adjustment 1 Start] (CAMERA Aanpassing 1 Start).
  2. Het automatische aanpassingsprogramma voert "Data Setting during Camera Adj." (Gegevensinstelling tijdens camera-aanpassing) uit.
  3. Na een succesvolle voltooiing van de "Data Setting during Camera Adj." (Gegevensinstelling tijdens camera-aanpassing) wordt het volgende bericht weergegeven. Stel het onderwerp in overeenstemming met het bericht in.
  1. Als op de knop [OK] (OK) wordt geklikt, wordt "IRIS Reset Sensor Adj." uitgevoerd.
  2. Na een succesvolle voltooiing van "IRIS Reset Sensor Adj." wordt "Reset the Camera" (Reset de camera) uitgevoerd.
  3. Na een succesvolle voltooiing van de "Reset the Camera" (Reset de camera) wordt het volgende bericht weergegeven tijdens de uitvoering in "Flange Back Adj." (Flensachterzijde-aanpassing). Stel de ZOOM in op het TELE-uiteinde en klik op de knop.
  1. Na voltooiing van "Flange Back Adj." (Flensachterzijde-aanpassing) wordt "Release of Data Setting during Camera Adj." (Vrijgave van gegevensinstelling tijdens camera-aanpassing) uitgevoerd.
  2. Na een succesvolle voltooiing van alle items van de CAMERA Adjustment 1 (CAMERA Aanpassing 1) wordt het volgende bericht weergegeven. Klik op de knop OK.
  1. CAMERA Aanpassing 2
    [Uitvoeringsitems en -volgorde van het automatische aanpassingsprogramma]
  1. Gegevensinstelling tijdens camera-aanpassing.
  2. Flensachterzijde-controle
  3. Vrijgave van gegevensinstelling tijdens camera-aanpassing.

[Aanpassingsmethode]

  1. Klik op de knop [CAMERA Adjustment 2 Start] (CAMERA Aanpassing 2 Start).
  2. Het automatische aanpassingsprogramma voert " Data Setting during Camera Adj." (Gegevensinstelling tijdens camera-aanpassing) uit.
  3. Na een succesvolle voltooiing van de " Data Setting during Camera Adj." (Gegevensinstelling tijdens camera-aanpassing) wordt het volgende bericht weergegeven. Stel het onderwerp in overeenstemming met het bericht in.

    Afb. 6-1-19
  4. Als op de knop [OK] (OK) wordt geklikt, wordt "Flange Back Check" (Flensachterzijde-controle) uitgevoerd. De volgende berichten worden weergegeven en bedien vervolgens de camera om een controle uit te voeren in overeenstemming met de berichten.

    Afb. 6-1-20
  5. Na voltooiing van " Flange Back Check" (Flensachterzijde-controle) wordt "Release of Data Setting during Camera Adj." (Vrijgave van gegevensinstelling tijdens camera-aanpassing) uitgevoerd.
  6. Na een succesvolle voltooiing van alle items van de CAMERA Adjustment 2 (CAMERA Aanpassing 2) wordt het volgende bericht weergegeven. Klik op de knop [OK] (OK).

    Afb. 6-1-21
  1. Fotolijstinstelling (PTB-450) (Standaard fotolijst)
    In de "CAMERA Adjustment 3" (CAMERA Aanpassing 3) en "CAMERA Adjustment 4" (CAMERA Aanpassing 4) stelt u de fotolijst zo in dat de posities in de volgende afbeelding worden bereikt bij het fotograferen van de kleurenbalkkaart.

Controle op de oscilloscoop
Meetpunt: videoaansluiting van A/V OUT-aansluiting (75Ω afgesloten)

  1. Horizontale periode

    Afb. 6-1-22
  2. Verticale periode

    Afb. 6-1-23

Controle op de monitor-tv

Afb. 6-1-24

  1. Fotolijstinstelling (PTB-1450) (Standaard fotolijst)
    In de "Color Shade Check" (Kleurtintcontrole), "CAMERA Adjustment 3" (CAMERA Aanpassing 3), "Linear Matrix and AWB Adjustment" (Lineaire matrix- en AWB-aanpassing) en "CAMERA Adjustment 4" (CAMERA Aanpassing 4) stelt u de fotolijst zo in dat de posities in de volgende afbeelding worden bereikt bij het fotograferen van de 9 kleurenkaart.

Controle op de oscilloscoop
Meetpunt: videoaansluiting van A/V OUT-aansluiting (75Ω afgesloten)

  1. Horizontale periode

    Afb. 6-1-25
  2. Verticale periode

    Afb. 6-1-26

Controle op de monitor-tv

Afb. 6-1-27

  1. Kleurtintcontrole
    Compenseer de kleurtoon.
Modus STILL (P AUTO) (P)
Onderwerp Duidelijke kaart (PTB-1450)
(Standaard fotolijst)
Ongeveer 6 cm van de voorkant van de lens
Aanpassingspagina 6F
Aanpassingsadres 06, 07

informatie Opmerking 1: Controleer of er geen reflecties op de duidelijke kaart zijn.

Schakelinstelling:
Moduskiezer - STILL (P AUTO) (P)
ZOOM - WIDE-uiteinde (Draai de zoomring naar "28")
MACRO - AAN
FOCUS - HANDMATIG

Aanpassingsmethode:

  1. Start de DSC-F828 C1 MATRIX ADJ op de pc.
  2. Klik op [Connect] (Verbinden) op het DSC-F828 C1 MATRIX Adjustment-scherm. Als de verbinding normaal is, is het DSC-F828 C1 MATRIX Adjustment-scherm zoals hieronder weergegeven, wat de "connected" (verbonden) status aangeeft.
  3. Stel de schakelaars van de camera in zoals hierboven vermeld.
  4. Controleer of de fotolijst de standaard fotolijst is.
  5. Klik op [Color Shading Adjustment] (Kleurtoon-aanpassing) op het DSC-F828 C1 MATRIX Adjustment-scherm.

    Afb. 6-1-28
  6. De kleurtoon-aanpassing wordt automatisch uitgevoerd.

    Afb. 6-1-29
  7. Wanneer het bericht "Completion of adjustment" (Voltooiing van aanpassing) wordt weergegeven. Klik op de knop [OK] (OK).

    Afb. 6-1-30
  1. CAMERA Aanpassing 3
    [Uitvoeringsitems en -volgorde van het automatische aanpassingsprogramma]
  1. Gegevensinstelling tijdens camera-aanpassing.
  2. Fotolijstinstelling
  3. F-nummer compensatie
  4. Mechanische sluiter-aanpassing
  5. Lichtwaarde-aanpassing
  6. Vrijgave van gegevensinstelling tijdens camera-aanpassing.

[Aanpassingsmethode]

  1. Klik op de knop [CAMERA Adjustment 3 Start] (CAMERA-aanpassing 3 starten).
  2. Het automatische aanpassingsprogramma voert de "Data Setting during Camera Adj." (Gegevensinstelling tijdens camera-aanpassing) uit.
  3. Na succesvolle voltooiing van "Data Setting during Camera Adj." (Gegevensinstelling tijdens camera-aanpassing) wordt "Picture Frame Setting" (Beeldkaderinstelling) uitgevoerd. Het volgende bericht wordt weergegeven en vervolgens, verwijzend naar "Picture Frame Setting" (Beeldkaderinstelling), stelt u het onderwerp in en klikt u op de knop [OK].

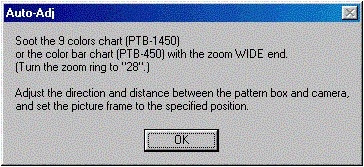

    Afb. 6-1-31
    Fig. 6-1-31
  4. Daarna wordt het volgende bericht weergegeven. Gebruik de handmatige scherpstelring om scherp te stellen.
    Afb. 6-1-32
    Fig. 6-1-32
  5. Als op de knop [OK] (OK) wordt geklikt, wordt het volgende bericht weergegeven. Stel het onderwerp in overeenstemming met het bericht in.
    Afb. 6-1-33
    Fig. 6-1-33
  6. Klik op de knop [OK] (OK), en de items van "F No. Compensation" (F-nummercompensatie) tot "Release of Data Setting during Camera Adj." (Vrijgave van gegevensinstelling tijdens camera-aanpassing) worden uitgevoerd.
  7. Na succesvolle voltooiing van alle items van de CAMERA Adjustment 3 (CAMERA-aanpassing 3) wordt het volgende bericht weergegeven. Klik op de knop [OK] (OK).
    Afb. 6-1-34
    Fig. 6-1-34
  1. Lineaire matrix- en AWB-aanpassing
    Voorbereiding (referentiegegevens ophalen)
    In dit werk worden referentiegegevens voor de lineaire matrixaanpassing verkregen met behulp van een DSC-F828-camera die normaal werkt. En de gegevens worden opgeslagen in de pc. Daarom, als dezelfde patroonbox en dezelfde 9-kleurenkaart worden gebruikt, is het niet nodig om "Get Reference Data" (Referentiegegevens ophalen) opnieuw uit te voeren. De referentiegegevens (GodRawData.CSV) worden opgeslagen in de ProgramFiles\Sony\
Modus STILL (P AUTO) (P)
Onderwerp 9-kleurenkaart (PTB-1450) (Standaard beeldkader) Ongeveer 6 cm vanaf de voorkant van de lens

informatieOpmerking 1: wanneer de referentiegegevens worden verkregen met behulp van een niet-aangepaste camera. De lineaire matrixaanpassing kan niet correct worden uitgevoerd.

Schakelaarinstelling:
Moduskiezer - STILL (P AUTO) (P)
ZOOM - WIDE end (Draai de zoomring naar "28")
MACRO - AAN
FOCUS - HANDMATIG

Aanpassingsmethode:

  1. Bereid een DSC-F828-camera voor die normaal werkt, en deze camera wordt een referentiecamera genoemd.
  2. Verwijder de camera die moet worden aangepast en installeer in plaats daarvan de referentiecamera.
  3. Start de DSC-F828 C1 MATRIX ADJ (DSC-F828 C1 MATRIX-AANP) op de pc.
  4. Klik op [Connect] (Verbinden) op het scherm DSC-F828 C1 MATRIX Adjustment.
  5. Stel de schakelaars van de referentiecamera in zoals hierboven vermeld.
  6. Maak een foto van de 9-kleurenkaart met het standaard beeldkader. (Raadpleeg "Picture Frame Setting (PTB-1450)" (Beeldkaderinstelling (PTB-1450)).
  7. Stel de focus in..
  8. Klik op [Get Reference Data] (Referentiegegevens ophalen) in het bestandsmenu van het scherm DSC-F828 C1 MATRIX Adjustment.

informatieOpmerking 2: wanneer het bericht "File over write" (Bestand overschrijven) wordt weergegeven, bestaat er al een referentiegegevensbestand (GodRawData.CSV) in de map Program Files\Sony\F828C1MATRIX van de C-schijf. Als u dit bestand wilt opslaan, wijzigt u de naam of verplaatst u het naar een andere map.
Afb. 6-1-35
Fig. 6-1-35

  1. Het ophalen van de referentiegegevens wordt automatisch uitgevoerd.
    informatie Opmerking 3: wanneer het bericht "Framing check" (Kadercontrole) wordt weergegeven, corrigeer dan het beeldkader en herhaal vanaf stap 8).

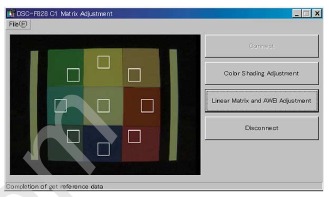

    Afb. 6-1-36
    Fig. 6-1-36
  2. Wanneer het bericht "Completion of get reference data" (Voltooiing van het ophalen van referentiegegevens) wordt weergegeven. Klik op de knop [OK] (OK).
    Afb. 6-1-37
    Fig. 6-1-37
  3. Verwijder de referentiecamera en installeer in plaats daarvan de camera die moet worden aangepast.

Lineaire matrix- en AWB-aanpassing
Deze aanpassing voert de volgende aanpassingsitems automatisch uit.

Lineaire matrixaanpassing
Compenseer de spreiding van de lineaire matrixwaarde van de CCD-beeldsensor.
AWB 3200K/5800K (Mon) standaard gegevensinvoer Verkrijg de witbalans standaard gegevens bij 3200K en 5800K in de bewakingsmodus.
AWB 3200K/5800K (Cap) standaard gegevensinvoer Verkrijg de witbalans standaard gegevens bij 3200K en 5800K in de vastlegmodus.

Modus STILL (P AUTO) (P)
Onderwerp 9-kleurenkaart (PTB-1450)
(Standaard beeldkader)
Ongeveer 6 cm vanaf de voorkant van de lens
Aanpassingspagina 6E
Aanpassingsadres 80 tot 9F (Lineaire matrixaanpassing)
04 tot 21, 24 tot 49 (AWB 3200K/
5800K standaard gegevensinvoer)

Schakelaarinstelling:
Moduskiezer - STILL (P AUTO) (P)
ZOOM - WIDE end (Draai de zoomring naar "28")
MACRO - AAN
FOCUS- HANDMATIG

Aanpassingsmethode:

  1. Installeer de camera voor aanpassing.
  2. Start de DSC-F828 C1 MATRIX ADJ (DSC-F828 C1 MATRIX-AANP) op de pc.
  3. Klik op [Connect] (Verbinden) op het scherm DSC-F828 C1 MATRIX Adjustment.
  4. Stel de schakelaars van de camera in zoals hierboven vermeld.
  5. Maak een foto van de 9-kleurenkaart met het standaard beeldkader. (Raadpleeg "Picture Frame Setting (PTB-1450)" (Beeldkaderinstelling (PTB-1450)).
  6. Stel de focus in..
  7. Klik op [Linear Matrix and AWB Adjustment] (Lineaire matrix- en AWB-aanpassing) op het scherm DSC-F828 C1 MATRIX Adjustment.
    Afb. 6-1-38
    Fig. 6-1-38
  8. De volgende aanpassingen worden automatisch uitgevoerd.
    Lineaire matrixaanpassing
    AWB 3200K/5800K (Mon) standaard gegevensinvoer
    AWB 3200K/5800K (Cap) standaard gegevensinvoer

informatieOpmerking: Wanneer het bericht "Framing check" (Kadercontrole) wordt weergegeven, corrigeer dan het beeldkader en herhaal vanaf stap 7).

Wanneer het bericht "File C:\ProgramFiles\Sony\F828C1MATRIX\ GodRawData. CSV can not be open" (Bestand C:\ProgramFiles\Sony\F828C1MATRIX\ GodRawData. CSV kan niet worden geopend) wordt weergegeven, bevinden de referentiegegevensbestanden (GodRawData.CSV) voor de lineaire matrixaanpassing zich niet in de pc. Voer daarom "Preparation (Get Reference Data)" (Voorbereiding (Referentiegegevens ophalen)) uit.
Afb. 6-1-39
Fig. 6-1-39

Afb. 6-1-40
Fig. 6-1-40

  1. Wanneer het bericht "Completion of adjustment" (Voltooiing van aanpassing) wordt weergegeven. Klik op de knop [OK] (OK).
    Afb. 6-1-41
    Fig. 6-1-41
  1. CAMERA Adjustment 4 (CAMERA-aanpassing 4)
    [Automatische aanpassing program uitvoering items en volgorde]
  1. Data Setting during Camera Adj.
  2. Picture Frame Setting
  3. Color Reproduction Check
  4. CCD Linearity Check
  5. CCD White Defect Compensation Check
  6. CCD Black Defect Compensation Check
  7. Release of Data Setting during Camera Adj.

[Aanpassingsmethode]

  1. Klik op de knop [CAMERA Adjustment 4 Start] (CAMERA-aanpassing 4 starten).
  2. Het automatische aanpassingsprogramma voert de "Data Setting during Camera Adj." (Gegevensinstelling tijdens camera-aanpassing) uit.
  3. Na succesvolle voltooiing van " Data Setting during Camera Adj." (Gegevensinstelling tijdens camera-aanpassing) wordt " Picture Frame Setting" (Beeldkaderinstelling) uitgevoerd. Het volgende bericht wordt weergegeven en vervolgens, verwijzend naar "Picture Frame Setting" (Beeldkaderinstelling), stelt u het onderwerp in en klikt u op de knop [OK] (OK).
    Afb. 6-1-42
    Fig. 6-1-42
  4. Daarna wordt het volgende bericht weergegeven. Gebruik de handmatige scherpstelring om scherp te stellen.
    Afb. 6-1-43
    Fig. 6-1-43
  5. Klik op de knop [OK] (OK), en "Color Reproduction Check" (Kleurreproductiecontrole) wordt uitgevoerd. De volgende berichten worden in volgorde weergegeven en bedien vervolgens de vectorscoop om een controle uit te voeren met het kleurreproductiekader in overeenstemming met het bericht.

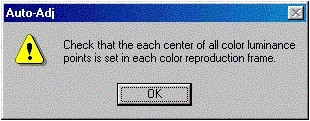

    Afb. 6-1-44
    Afb. 6-1-44
    Fig. 6-1-44

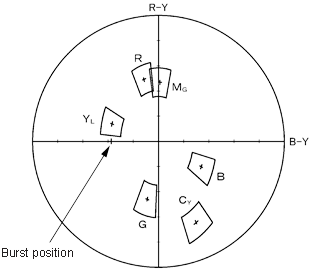

Afb. 6-1-45
Fig. 6-1-45

  1. Na succesvolle voltooiing van "Color Reproduction Check" (Kleurreproductiecontrole) wordt het volgende bericht weergegeven. Wijzig de kaart in overeenstemming met het bericht.
    Afb. 6-1-46
    Fig. 6-1-46
  2. Klik op de knop [OK] (OK), en de "CCD Linearity Check" (CCD-lineariteitscontrole), "CCD White Defect Compensation Check" (CCD-compensatiecontrole voor witte defecten) worden uitgevoerd.
  3. Na succesvolle voltooiing van "CCD White Defect Compensation Check" (CCD-compensatiecontrole voor witte defecten) wordt het volgende bericht weergegeven. Stel de ZOOM in overeenstemming met het bericht in.
    Afb. 6-1-47
    Fig. 6-1-47
  4. Klik op de knop [OK] (OK), en de "CCD Black Defect Compensation Check" (CCD-compensatiecontrole voor zwarte defecten), "Release of Data Setting during Camera Adj." (Vrijgave van gegevensinstelling tijdens camera-aanpassing) worden uitgevoerd.
  5. Na succesvolle voltooiing van alle items van de CAMERA Adjustment 4 (CAMERA-aanpassing 4) wordt het volgende bericht weergegeven. Klik op de knop [OK] (OK).
    Afb. 6-1-48
    Fig. 6-1-48
  1. CAMERA Adjustment 5 (CAMERA-aanpassing 5)
    informatie Opmerking: "CAMERA Adjustment 5" (CAMERA-aanpassing 5) is slechts één keer beschikbaar nadat de stroom is ingeschakeld. Als de aanpassing opnieuw wordt geprobeerd, schakel dan de stroom uit en weer in.

[Automatische aanpassing program uitvoering items en volgorde]

  1. Data Setting during Camera Adj.
  2. Strobe Adj.
  3. AF Laser Output Adj.
  4. Release of Data Setting during Camera Adj.

[Aanpassingsmethode]

  1. Klik op de knop [CAMERA Adjustment 5 Start] (CAMERA-aanpassing 5 starten).
  2. Het automatische aanpassingsprogramma voert de "Data Setting during Camera Adj." (Gegevensinstelling tijdens camera-aanpassing) uit.
  3. Na succesvolle voltooiing van de "Data Setting during Camera Adj." (Gegevensinstelling tijdens camera-aanpassing) wordt het volgende bericht weergegeven. Stel het onderwerp in overeenstemming met het bericht in. (Voor de flitsaanpassingsbox, raadpleeg "Preparing the Flash Adjustment Box" (De flitsaanpassingsbox voorbereiden))
    Afb. 6-1-49
    Fig. 6-1-49
  4. Druk op de knop [OK] (OK), en de "Strobe Adj." (Stroboscoop-aanpassing) wordt uitgevoerd.
  5. Tijdens de uitvoering van "Strobe Adj." (Stroboscoop-aanpassing) wordt het volgende bericht weergegeven. Na het controleren van het knipperen van het stroboscooplicht, klikt u op de knop [OK] (OK). (Dit bericht wordt 2 keer weergegeven tijdens de uitvoering van de aanpassing.)
    Afb. 6-1-50
    Fig. 6-1-50
  6. Na succesvolle voltooiing van "Strobe Adj." (Stroboscoop-aanpassing) wordt "AF Laser Output Adj." (AF-laservermogen-aanpassing) uitgevoerd.
  7. Na succesvolle voltooiing van de "AF Laser Output Adj." (AF-laservermogen-aanpassing) wordt de "Release of Data Setting during Camera Adj." (Vrijgave van gegevensinstelling tijdens camera-aanpassing) successievelijk uitgevoerd.
  8. Na succesvolle voltooiing van alle items van de CAMERA Adjustment 5 (CAMERA-aanpassing 5) wordt het volgende bericht weergegeven. Klik op de knop [OK] (OK).
    Afb. 6-1-51
    Fig. 6-1-51
  1. CAMERA Adjustment 6 (CAMERA-aanpassing 6)
    [Automatische aanpassing program uitvoering items en volgorde]
    1. Data Setting during Camera Adj.
    2. AF Laser Axis Check
    3. Release of Data Setting during Camera Adj.

[Aanpassingsmethode]

  1. Klik op de knop [CAMERA Adjustment 6 Start] (CAMERA-aanpassing 6 starten).
  2. Het Automatische Aanpassingsprogramma voert de "Data Setting during Camera Adj." uit.
  3. Na succesvolle afronding van de "Data Setting during Camera Adj." wordt het volgende bericht weergegeven. Stel het onderwerp in overeenstemming met het bericht in. (Raadpleeg "De flitsaanpassingsbox voorbereiden" voor de flitsaanpassingsbox
    Onderwerp instellen in overeenstemming met het bericht
  1. Klik op de knop [OK] (OK), waarna de "AF Laser Axis Check" wordt uitgevoerd. Het volgende bericht wordt weergegeven. Bevestig het AF Laser-asframe op het monitor-tv-scherm in overeenstemming met het bericht.
    AF Laser-asframe bevestigen op het monitor-tv-scherm
  1. Als er op de knop [OK] (OK) wordt geklikt, wordt het volgende bericht weergegeven. Stel de ZOOM in op het WIDE-uiteinde en klik op de knop.
    De ZOOM instellen op het WIDE-uiteinde en op de knop klikken

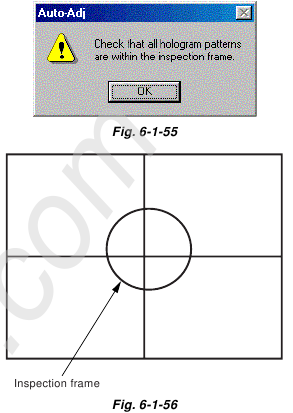

  1. Daarna wordt het volgende bericht weergegeven. Controleer of alle hologrampatronen zich binnen het inspectiekader bevinden.
    Controleren of alle hologrampatronen zich binnen het inspectiekader bevinden
  1. Als er op de knop [OK] (OK) wordt geklikt, wordt het volgende bericht weergegeven. Stel de ZOOM in op het TELE-uiteinde en klik op de knop.
    De ZOOM instellen op het TELE-uiteinde en op de knop klikken
  1. Daarna wordt het volgende bericht weergegeven. Controleer of alle hologrampatronen niet onscherp zijn.
    Controleren of alle hologrampatronen niet onscherp zijn
  1. Na voltooiing van "AF Laser Axis Check" wordt "Release of Data Setting during Camera Adj." uitgevoerd.
  2. Na succesvolle afronding van alle items van de CAMERA Adjustment 6 wordt het volgende bericht weergegeven. Klik op de knop [OK] (OK).
    Klikken op de knop OK

EVF-SYSTEEMAANPASSINGEN

Functie van elke knop op het EVF-systeemaanpassingsscherm
Klik op de knop [EVF SYSTEM ADJUSTMENT] (EVF-SYSTEEMAANPASSING) in het hoofdmenu, waarna het scherm "EVF SYSTEM ADJUSTMENT" (EVF-SYSTEEMAANPASSING) in Afb. 6-1-60 verschijnt.
EVF-SYSTEEMAANPASSINGEN
Afb. 6-1-60

  1. [To Menu] (Naar menu) knop
    Het hoofdmenu keert terug.
  2. [EVF Adjustment Start] (EVF-aanpassing starten) knop
    "EVF Adjustment" (EVF-aanpassing) start.
  3. [Reset] (Reset) knop
    Deze knop functioneert hetzelfde als de Reset-knop van de camera.
  4. [Release Data Setting] (Gegevensinstelling vrijgeven) knop
    De gegevensinstelling bij de aanpassing wordt geannuleerd.

Tijdens de gegevensinstelling verandert de knopkleur van "wit" in "rood". Wanneer de gegevensinstelling wordt geannuleerd, keert de knopkleur terug naar "wit". (Gebruik deze knop als er een fout is opgetreden in de EVF-aanpassing. Als de aanpassing succesvol is voltooid, wordt de gegevensinstelling automatisch geannuleerd en keert de knopkleur terug naar "wit".)

Aanpassingsitems van EVF-systeemaanpassing
De aanpassingsitems van EVF-systeemaanpassing zijn zoals weergegeven in Tabel 6-1-4. Het automatische aanpassingsprogramma voert de aanpassingsitems uit als op de knop EVF Adjustment Start (EVF-aanpassing starten) wordt geklikt.

Knopnaam Aanpassing Signaal Pagina Adres
EVF-aanpassing EVF initiële gegevensinvoer Arbitrair 8F 70, 71, 73 t/m 78, 7A, 7C
VCO-aanpassing 8F 73
Helderheidsaanpassing 8F 75
Contrastaanpassing 8F 7C
V-COM-aanpassing 8F 74
Witbalansaanpassing 8F 78, 7A

Tabel 6-1-4

Aanpassingsmethode
[Items en volgorde van uitvoering van automatisch aanpassingsprogramma]

  1. Gegevensinstelling tijdens EVF-aanpassing
  2. EVF initiële gegevensinvoer
  3. VCO-aanpassing
  4. Helderheidsaanpassing
  5. Contrastaanpassing
  6. V-COM-aanpassing
  7. Witbalansaanpassing
  8. Vrijgave van gegevensinstelling tijdens EVF-aanpassing

[Aanpassingsmethode]

  1. Klik op de knop [EVF Adjustment Start] (EVF-aanpassing starten).
  2. Het automatische aanpassingsprogramma voert de items uit van "Gegevensinstelling tijdens EVF-aanpassing" tot "V-COM-aanpassing".
  3. Na voltooiing van "V-COM-aanpassing" wordt "Witbalansaanpassing" uitgevoerd. Het volgende bericht wordt weergegeven en controleer vervolgens of het EVF-scherm niet gekleurd is.
    Als het gekleurd is, wijzigt u de gegevens van pagina: 8F, adres: 78 en 7A op het SEUS-bedieningsscherm om aan te passen zodat het EVF-scherm niet gekleurd is.

    Afb. 6-1-61
  4. Als op de knop [OK] (OK) wordt geklikt, wordt "Vrijgave van gegevensinstelling tijdens EVF-aanpassing" uitgevoerd.
  5. Na succesvolle voltooiing van alle items van de EVF-aanpassing, wordt het volgende bericht weergegeven. Klik op de knop [OK] (OK).

    Afb. 6-1-62

LCD-SYSTEEMAANPASSINGEN

Functie van elke knop op het LCD-systeemaanpassingsscherm
Klik op de knop [LCD SYSTEM ADJUSTMENT] (LCD-SYSTEEMAANPASSING) in het hoofdmenu, waarna het scherm "LCD SYSTEM ADJUSTMENT" (LCD-SYSTEEMAANPASSING) in Afb. 6-1-63 verschijnt.
LCD-SYSTEEMAANPASSINGEN
Afb. 6-1-63

  1. [To Menu] (Naar menu) knop Het hoofdmenu keert terug.
  2. [LCD Adjustment Start] (LCD-aanpassing starten) knop "LCD Adjustment" (LCD-aanpassing) start.
  3. [Reset] (Reset) knop Deze knop functioneert hetzelfde als de Reset-knop van de camera.
  4. [Release Data Setting] (Gegevensinstelling vrijgeven) knop
    De gegevensinstelling bij de aanpassing wordt geannuleerd.
    Tijdens de gegevensinstelling verandert de knopkleur van "wit" in "rood". Wanneer de gegevensinstelling wordt geannuleerd, keert de knopkleur terug naar "wit".
    (Gebruik deze knop als er een fout is opgetreden in de LCD-aanpassing. Als de aanpassing succesvol is voltooid, wordt de gegevensinstelling automatisch geannuleerd en keert de knopkleur terug naar "wit".)

Aanpassingsitems van LCD-systeemaanpassing
De aanpassingsitems van LCD-systeemaanpassing zijn zoals weergegeven in Tabel 6-1-5. Het automatische aanpassingsprogramma voert de aanpassingsitems uit als op de knop LCD Adjustment Start (LCD-aanpassing starten) wordt geklikt.

Knopnaam Aanpassing Signaal Pagina Adres
LCD-aanpassing LCD initiële gegevensinvoer Arbitrair 8F 20, 21, 23 t/m 28, 2A, 2C
VCO-aanpassing 8F 23
Contrastaanpassing 8F 2C
V-COM-aanpassing 8F 24
Witbalansaanpassing 8F 28, 2A

Tabel 6-1-5

Aanpassingsmethode
[Items en volgorde van uitvoering van automatisch aanpassingsprogramma]

  1. Gegevensinstelling tijdens LCD-aanpassing
  2. LCD initiële gegevensinvoer
  3. VCO-aanpassing
  4. Contrastaanpassing
  5. V-COM-aanpassing
  6. Witbalansaanpassing
  7. Vrijgave van gegevensinstelling tijdens LCD-aanpassing

[Aanpassingsmethode]

  1. Klik op de knop [LCD Adjustment Start] (LCD-aanpassing starten).
  2. Het automatische aanpassingsprogramma voert de items uit van "Gegevensinstelling tijdens LCD-aanpassing" tot "Contrastaanpassing".

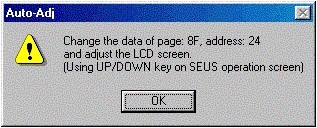

  3. Na succesvolle voltooiing van de "Contrastaanpassing" wordt het volgende bericht weergegeven tijdens de uitvoering in "V-COM-aanpassing". Bedien op het SEUS-scherm de OMHOOG/OMLAAG-toets zodat de helderheid van de delen A en B op het LCD-paneel gelijk is. Klik na de aanpassing op de knop [OK] (OK).

    Afb. 6-1-64

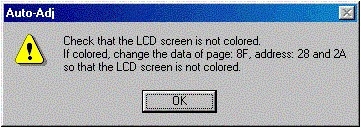

  4. Na voltooiing van "V-COM-aanpassing" wordt "Witbalansaanpassing" uitgevoerd. Het volgende bericht wordt weergegeven en controleer vervolgens of het LCD-scherm niet gekleurd is.
    Als het gekleurd is, wijzigt u de gegevens van pagina: 8F, adres: 28 en 2A op het SEUS-bedieningsscherm om aan te passen zodat het LCD-scherm niet gekleurd is.

    Afb. 6-1-65
  5. Als op de knop [OK] (OK) wordt geklikt, wordt "Vrijgave van gegevensinstelling tijdens LCD-aanpassing" uitgevoerd.
  6. Na succesvolle voltooiing van alle items van de LCD-aanpassing, wordt het volgende bericht weergegeven. Klik op de knop [OK] (OK).

    Afb. 6-1-66

SEUS-bedieningsscherm

Afb. 6-1-67

Controle op het LCD-scherm (V-COM-aanpassing)

Afb. 6-1-68

FOUT

In het geval van een fout tijdens de uitvoering van de aanpassing, onderbreekt het Automatic Adjustment Program het proces op dat punt en geeft een foutmelding weer, waarna de programma-uitvoering daar wordt beëindigd.

Foutmelding
Wanneer een foutmelding wordt weergegeven, voer dan de hieronder beschreven handeling uit en probeer de aanpassing opnieuw. Als de foutmelding wordt weergegeven hoewel de handeling is uitgevoerd, zijn de circuits defect.

  1. Verbindingsfout
    Verbindingsfout
    Afb. 6-1-69
Symptoom USB-communicatie met de set is abnormaal.
Oorzaak
  • USB-kabel is niet stevig aangesloten.
  • Stroomtoevoer is niet correct geïnstalleerd.
  • Communicatie met SEUS is abnormaal.
Oplossing
  • Koppel de USB-kabel eenmaal los en sluit deze vervolgens weer stevig aan en controleer of de set in "USB-modus" staat.
  • Installeer de stroomtoevoer correct.
  • Start de SEUS en klik op [Connect] (Verbinden) om te controleren of de verbindingsstatus tot stand is gebracht.
  1. RESET the CAMERA and Try Again
    RESET de CAMERA en probeer het opnieuw
    Afb. 6-1-70
Symptoom De camera is niet klaar voor aanpassing.
Oorzaak
  • Er is een datafout in de camera.
Oplossing
  • Reset de camera.

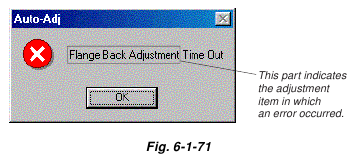

  1. Adjustment Time Out
    Time-out aanpassing
Symptoom De aanpassing is niet voltooid binnen de aangegeven tijd.
Oorzaak
  • Aanpassingsvoorwaarden zijn verkeerd.
  • Er is een datafout in de camera.
Oplossing
  • Controleer of de voorwaarden, zoals een onderwerp, correct zijn.
  • Reset de camera.

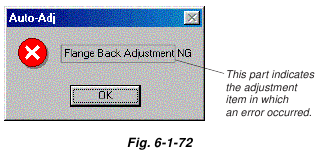

  1. Adjustment NG
    Aanpassing NG
Symptoom De aangepaste data wordt niet de aangegeven waarde.
Oorzaak
  • Aanpassingsvoorwaarden zijn verkeerd.
  • Er is een datafout in de camera.
Oplossing
  • Controleer of de voorwaarden, zoals een onderwerp, correct zijn.
  • Reset de camera.

Afb. 6-1-72

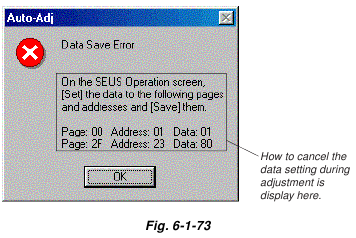

  1. Data Save Error
    Data Save Error
Symptoom data kan niet normaal worden opgeslagen. (De data-instelling tijdens de aanpassing kan niet worden geannuleerd)
Oorzaak
  • Het schrijven van data naar het flashgeheugen is mislukt.
  • Verbinding is defect.
  • Stroomtoevoer is niet correct geïnstalleerd.
Oplossing
  • [Set] (Stel) op het SEUS-bedieningsscherm de data in op de pagina's en adressen die in het bericht worden weergegeven, en [Save] (Sla) ze op. (Annuleer handmatig de data-instelling tijdens de aanpassing.)
  • Controleer de verbinding.
  • Installeer de stroomtoevoer correct.

Voorzorgsmaatregelen wanneer een fout is opgetreden
Het Automatic Adjustment Program stelt de data voor aanpassing in voordat de aanpassing begint. Als de aanpassing wordt beëindigd door een fout, kan de data tijdens de aanpassing dus in de camera achterblijven.

informatie Opmerking 1: Met deze data in de camera, zal de camera niet normaal werken. In dit geval wordt de knop [Release Data Setting] (Data-instelling vrijgeven) "rood" weergegeven op het scherm, zoals weergegeven in Afb. 6-1-74 tot Afb. 6-1-77. Klik op de knop [Release Data Setting] (Data-instelling vrijgeven) om de data-instelling te annuleren. Wanneer de data-instelling is geannuleerd, wordt de knopkleur "wit".

informatie Opmerking 2: Wanneer "Data Save Error" (Fout bij opslaan van data) is opgetreden, wordt de knop [Release Data Setting] (Data-instelling vrijgeven) "wit" weergegeven. Om de data-instelling te annuleren, voert u deze uit op het SEUS-bedieningsscherm. Hoe u de data-instelling annuleert, wordt weergegeven in de foutmelding.

Video System Adjustment screen
Video System Adjustment screen

Camera System Adjustment screen
Camera System Adjustment screen

EVF System Adjustment screen
EVF System Adjustment screen

LCD System Adjustment screen
LCD System Adjustment screen

INITIALISATIE VAN DATA

  1. Initializing All Page Data
    Door de volgende procedure uit te voeren, worden de data van alle pagina's geïnitialiseerd.

informatie Opmerking: Als alle paginadata zijn geïnitialiseerd, moeten alle aanpassingen opnieuw worden uitgevoerd.

Initialisatiemethode:

  1. Selecteer pagina: 00, adres: 01 en stel data in: 01.
  2. Klik op [Sector Write] (Sectorschrijven) op het SEUS-scherm om het SEUS SECTOR WRITE-scherm weer te geven.
  3. Controleer of de SET ID "03" is.
  4. Klik op [All] (Alle) van de ALL SELECT-knoppen om alle pagina's te selecteren. (Afb. 6-1-78 A)
  5. Klik op [Write] (Schrijven) om de initialisatiedata naar het flashgeheugen van de camera te schrijven.
  6. Wacht 3 sec.
  7. Klik op [Close] (Sluiten) om het SEUS SECTOR WRITE-scherm te sluiten.
  8. Selecteer pagina: 8E, adres: 00 en stel data in: 20.
  9. Klik op [Save] (Opslaan) op het SEUS-scherm.
  10. Wacht langer dan 3 seconden.

Verwerking na het voltooien van de initialisatie

Volgorde Pagina Adres Data Procedure
1 20 00 29 [Set] (Instellen)
2 20 01 29 [Set] (Instellen) (Opmerking)

informatie Opmerking: Op dit moment wordt de camera gereset en wordt de stroom eenmaal uit- en weer ingeschakeld. Daarom wordt het bericht "Receive Packet Error" (Pakketfout ontvangen) weergegeven op het SEUS-scherm en gaat de SEUS in de "disconnect" (verbinding verbroken)-status, maar dit is geen probleem. Klik op [Connect] (Verbinden) op het SEUS-scherm om de "connected" (verbonden)-status te herstellen. (Als de stroom niet opnieuw wordt ingeschakeld, drukt u op de aan/uit-knop.)
Verwerking na het voltooien van de initialisatie
Afb. 6-1-78

  1. Initializing Single Page Data
    Door de volgende procedure uit te voeren, worden de data van de pagina die u wilt initialiseren, geïnitialiseerd.
    informatie Opmerking 1: Als de 6E- of 6F-paginadata zijn geïnitialiseerd, moet de volgende aanpassing opnieuw worden uitgevoerd.
    1. Camera-systeemaanpassingen

informatie Opmerking 2: Als de 8F-paginadata zijn geïnitialiseerd, moeten de volgende aanpassingen opnieuw worden uitgevoerd.

  1. Video-systeemaanpassingen
  2. LCD-systeemaanpassingen

Initialisatiemethode:

  1. Selecteer pagina: 00, adres: 01 en stel data in: 01.
  2. Klik op [Sector Write] (Sectorschrijven) op het SEUS-scherm om het SEUS SECTOR WRITE-scherm weer te geven.
  3. Controleer of de SET ID "03" is.
  4. Klik op "All" (Alle) van de optieknoppen van de doelpagina. (Afb. 6-1-78 B)
  5. Klik op [Write] (Schrijven) om de initialisatiedata naar het flashgeheugen van de camera te schrijven.
  6. Wacht 3 sec.
  7. Klik op [Close] (Sluiten) om het SEUS SECTOR WRITE-scherm te sluiten.
  8. Wanneer 8E-pagina is geïnitialiseerd, selecteer pagina: 8E, adres: 00 en stel data in: 20.
  9. Klik op [Save] (Opslaan) op het SEUS-scherm.
  10. Wacht langer dan 3 seconden.

Verwerking na het voltooien van de initialisatie

Volgorde Pagina Adres Data Procedure
1 20 00 29 [Set] (Instellen)
2 20 01 29 [Set] (Instellen) (Opmerking)

informatie Opmerking: Op dit moment wordt de camera gereset en wordt de stroom eenmaal uit- en weer ingeschakeld. Daarom wordt het bericht "Receive Packet Error" (Pakketfout ontvangen) weergegeven op het SEUS-scherm en gaat de SEUS in de "disconnect" (verbinding verbroken)-status, maar dit is geen probleem. Klik op [Connect] (Verbinden) op het SEUS-scherm om de "connected" (verbonden)-status te herstellen. (Als de stroom niet opnieuw wordt ingeschakeld, drukt u op de aan/uit-knop.)

SERVICEMODE

  1. De testmodus instellen
Pagina 2F Adres 23
Data Functie
80 Normaal
11 Geforceerde AAN-schakeling in modus STILL
12 Geforceerde AAN-schakeling in modus PLAY
04 Geforceerde AAN-schakeling in modus MOVIE
  • Voordat u de data instelt, selecteert u pagina: 00, adres: 01 en stelt u data in: 01.
  • Voor p. 2F wordt de ingestelde data in het niet-vluchtige geheugen opgenomen door de data op te slaan. Houd er in dit geval rekening mee dat de testmodus niet wordt verlaten, zelfs niet wanneer de hoofdstroom wordt uitgeschakeld.
  • Nadat u de aanpassingen/reparaties hebt voltooid, geeft u de data-instelling vrij.
  1. Selecteer pagina: 00, adres: 01 en stel data in: 01.
  2. Selecteer pagina: 2F, adres: 23 en stel data in: 80.
  3. Sla de data op.
  4. Wacht langer dan 3 seconden.
  5. Selecteer pagina: 00, adres: 01 en stel data in: 00.
  1. Bitwaardeonderscheiding
    Bitwaarden moeten worden onderscheiden aan de hand van de hexadecimale data voor de volgende items. Gebruik de onderstaande tabel om te onderscheiden of de bitwaarde "1" of "0" is.
Tabel voor bitwaardeonderscheiding
Weergave op de aanpassingsafstandsbediening Bitwaarden
bit3 of bit7 bit2 of bit6 bit1 of bit5 bit0 of bit4
A 0 0 0 0 0
1 0 0 0 1
2 0 0 1 0
3 0 0 1 1
4 0 1 0 0
5 0 1 0 1
6 0 1 1 0
7 0 1 1 1
8 1 0 0 0
9 1 0 0 1
A (Pictogram voor bitwaardeonderscheiding) 1 0 1 0
B (Pictogram voor bitwaardeonderscheiding) 1 0 1 1
C (Pictogram voor bitwaardeonderscheiding) 1 1 0 0
B D (Pictogram voor bitwaardeonderscheiding) 1 1 0 1
E (Pictogram voor bitwaardeonderscheiding) 1 1 1 0
F (Pictogram voor bitwaardeonderscheiding) 1 1 1 1

Voorbeelden: Als de hexadecimale data "8E" is, worden de bitwaarden voor bit7 tot bit4 weergegeven in de kolom A en worden de bitwaarden voor bit3 tot bit0 weergegeven in de kolom B.

  1. Schakelaarcontrole (1)
Pagina 20 Adres 80
Bit POWER-schakelaar (XPWER ON) (Controleschakelaarblok (BOVEN)) UIT AAN

Gebruiksmethode:

  1. Selecteer pagina: 20, adres: 80.
  2. Lees de data. Door de bitwaarde van de data te onderscheiden, kan de staat van de schakelaar worden onderscheiden.
  1. Schakelaarcontrole (2)
Pagina 20 Adres 90 tot 96

Gebruiksmethode:

  1. Selecteer pagina: 20, adres: 90 tot 96.
  2. Lees de data. Door de data te onderscheiden, kan de ingedrukte toets worden onderscheiden.

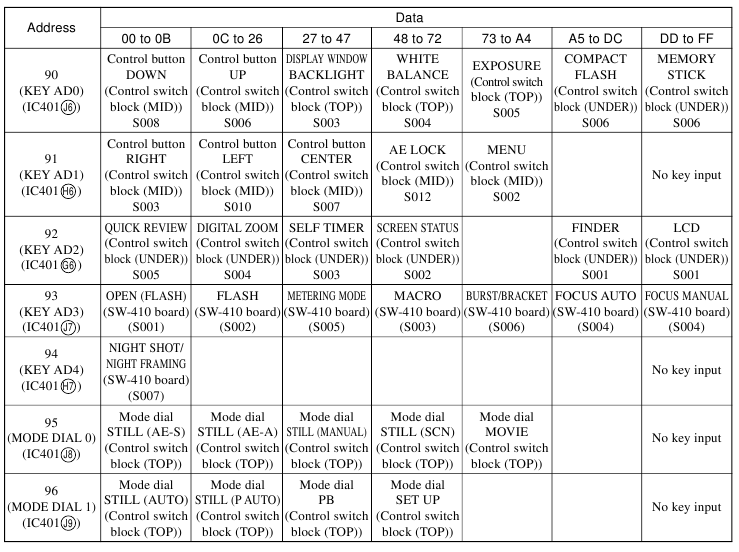

    Tabel voor schakelaarcontrole
  1. Schakelaarcontrole (3)
Pagina 60 Adres B9
Functie Wanneer data = 11 Wanneer data = 01
FLASH OPEN DETECT-schakelaar (LS-067 board S001) Sluiten Openen

Gebruiksmethode:

  1. Selecteer pagina: 60, adres: B9.
  2. Lees de data. Door de data te onderscheiden, kan de staat van de schakelaar worden onderscheiden.
  1. Schakelaarcontrole (4)
Pagina 80 Adres 13
Functie Wanneer data = 00 Wanneer data = 01 Wanneer data = 02
Ontspanknop (XAE LOCK SW) (Controleschakelaarblok (BOVEN)) UIT AAN AAN
Ontspanknop (XSHTR ON SW) (Controleschakelaarblok (BOVEN)) UIT UIT AAN

Gebruiksmethode:

  1. Selecteer pagina: 80, adres: 13.
  2. Lees de data. Door de data te onderscheiden, kan de staat van de schakelaars worden onderscheiden.
  1. Schakelaarcontrole (5)
Pagina 80 Adres 14
Functie Wanneer data = 00 Wanneer data = 01
CF COVER-schakelaar (Controleschakelaarblok (MIDDEN)) Openen Sluiten

Gebruiksmethode:

  1. Selecteer pagina: 80, adres: 14.
  2. Lees de data. Door de data te onderscheiden, kan de staat van de schakelaar worden onderscheiden.
  1. Schakelaarcontrole (6)
Pagina 80 Adres 15

Gebruiksmethode:

  1. Selecteer pagina: 80, adres: 15.
  2. Door de data te onderscheiden, kan de rotatie van de bedieningsknop worden onderscheiden.
Bedieningsknop (Controleschakelaarblok (MIDDEN)) Data
Wanneer in de linkerrichting gedraaid. 01
Wanneer in de rechterrichting gedraaid. 02
  1. LED, Segment LCD-controle
Pagina 20 Adres 04
Pagina 80 Adres 12
Pagina 8E Adres FE

Gebruiksmethode:

  1. Selecteer pagina: 00, adres: 01, stel data in: 01.
  2. Selecteer pagina: 20, adres: 04, stel data in: 02.
  3. Selecteer pagina: 8E, adres: FE, stel data in: 20.
  4. Selecteer pagina: 80, adres: 12, stel data in: 01.
  1. Controleer of alle LED's (Power, Charge, Tally, Access, Segment LCD-achtergrondverlichting) branden.
  2. Selecteer pagina: 20, adres: 04, stel data in: 08.
  3. Controleer of alle segmenten van de segment LCD branden.
  4. Selecteer pagina: 20, adres: 04, stel data in: 00.
  5. Selecteer pagina: 80, adres: 12, stel data in: 00.
  6. Selecteer pagina: 8E, adres: FE, stel data in: 00.
  7. Selecteer pagina: 00, adres: 01, stel data in: 00.
  1. Controle gebruiksregistratie
Pagina 4F Adres 94 tot 97
Adres Functie Opmerkingen
94 Registratie teller
(Hexadecimaal)		 1000000-cijfer en 1000000-cijfer
95 1000000-cijfer en 10000-cijfer
96 1000-cijfer en 100-cijfer
97 10-cijfer en 1-cijfer

Gebruiksmethode:

  1. De registratietellerdata wordt weergegeven op pagina: 4F, adressen: 94 tot 97. Deze data heten respectievelijk D 94, D 95, D 96 en D 97.
  1. Bereken de registratieteller (N) met de volgende vergelijking. (Hexadecimale berekening) N = D 97 + D 96 × 100 + D 95 × 10000 + D 94 × 1000000
  1. Controle zelfdiagnostieklogboek
Pagina 20 Adres B0 tot B8
Adres Beginwaarde Functie
B0 00 "Gerepareerd door"-code (1e keer voorgekomen) *1
B1 00 "Blokkeerfunctie"-code (1e keer voorgekomen)
B2 00 "Gedetailleerde" code (1e keer voorgekomen)
B3 00 "Gerepareerd door"-code (2e keer voorgekomen) *1
B4 00 "Blokkeerfunctie"-code (2e keer voorgekomen)
B5 00 "Gedetailleerde" code (2e keer voorgekomen)
B6 00 "Gerepareerd door"-code (3e keer voorgekomen) *1
B7 00 "Blokkeerfunctie"-code (3e keer voorgekomen)
B8 00 "Gedetailleerde" code (3e keer voorgekomen)

*1: "C"→ 01", "E" → "03"

Gebruiksmethode:

  1. Het zelfdiagnostieklogboek wordt weergegeven op pagina: 20, adressen: B0 tot B5.
    informatie Opmerking: Deze data wordt gewist wanneer de lithiumbatterij (LR-018 board) wordt verwijderd.

Maak een kopie van CAMERA COLOR REPRODUCTION FRAME met een doorzichtig vel voor gebruik.
⟨ VOOR CAMERA COLOR REPRODUCTION CHECK)
CAMERA COLOR REPRODUCTION FRAME

Maak een kopie van AF LASER AXIS FRAME met een doorzichtig vel voor gebruik.
⟨ AF LASER AXIS FRAME )
AF LASER AXIS FRAME

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sony DSC-F828 Handleiding

Beschikbare talen

Gerelateerde Handleidingen voor Sony DSC-F828

Inhoudsopgave
