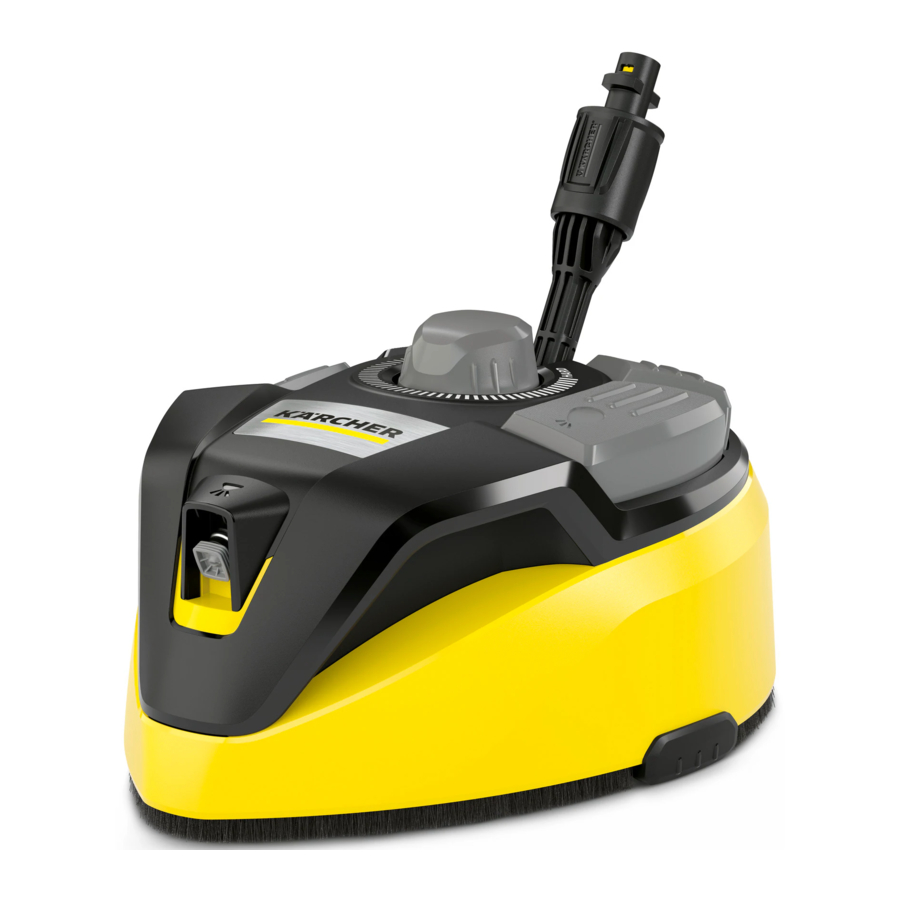

Kärcher T-Racer T 7 Plus Handleiding

Algemene aanwijzingen

Lees vóór het eerste gebruik van het apparaat de originele gebruiksaanwijzing en handel daarnaar. Bewaar de originele gebruiksaanwijzing voor later gebruik of voor eventuele volgende eigenaars.

Afbeeldingen en beschrijvingen in deze gebruiksaanwijzing

Afbeeldingen en beschrijvingen in deze gebruiksaanwijzing kunnen afwijken van de omvang van de levering en de uitrusting van uw T-Racer.
Opmerking
Technische wijzigingen zonder kennisgeving voorbehouden.

Beoogd gebruik

De T-Racer kan worden gebruikt met alle Kärcher Home & Garden hogedrukreinigers van klasse K4. Gedetailleerde informatie over de apparaatklasse vindt u in de gebruiksaanwijzing van uw hogedrukreiniger.
Voor apparaten die zijn gefabriceerd vóór 1991 heeft u een extra adapter nodig (zie "Accessoires en reserveonderdelen"). De T-Racer is ideaal geschikt voor het reinigen van vloer- en muuroppervlakken van verschillende materialen, zoals tegels, steen, beton, kunststof en hout. Gebruik de T-Racer uitsluitend in particuliere huishoudens.

Accessoires en reserveonderdelen

Gebruik alleen originele accessoires en originele reserveonderdelen. Ze zorgen ervoor dat het apparaat probleemloos en veilig functioneert.
Informatie over accessoires en reserveonderdelen vindt u op www.kaercher.com.

Omvang van de levering

Controleer de inhoud bij het uitpakken op volledigheid. De omvang van de levering voor uw uitrustingsversie staat op de verpakking. Neem contact op met uw dealer als er accessoires ontbreken of in geval van transportschade.

Veiligheidsinstructies

• Gebruik het apparaat niet als er personen in de buurt van de reinigingskop zijn.
• Schakel de hogedrukreiniger uit en koppel de T-Racer los van het hogedrukpistool nadat u het reinigingswerk hebt voltooid en voordat u werkzaamheden aan de T-Racer gaat uitvoeren.
• Activeer de hogedrukstraal niet op het hogedrukpistool totdat de T-Racer zich op het te reinigen oppervlak bevindt.
• Gevaar voor terugslag. Zorg voor een goede basis en houd het hogedrukpistool en de verlengbuis stevig vast.
• Maximale watertemperatuur 60 °C (neem de instructies voor uw hogedrukreiniger in acht).

Opmerking

• Zorg ervoor dat u altijd de veiligheidsinstructies voor uw hogedrukreiniger en de lokaal geldende voorschriften en richtlijnen naleeft.

Symbolen op het apparaat

	Gevaar voor letsel! Reik tijdens het gebruik nooit onder de rand van de T-Racer
	Reinigingstype: Oppervlaktereiniger
	Reinigingstype: Rand- en hoekreiniging
	Reinigingstype: Spoelfunctie
HARD	Voor duurzame oppervlakken, bijv. tegels, beton, steen
SOFT	Voor gevoelige oppervlakken, bijv. hout

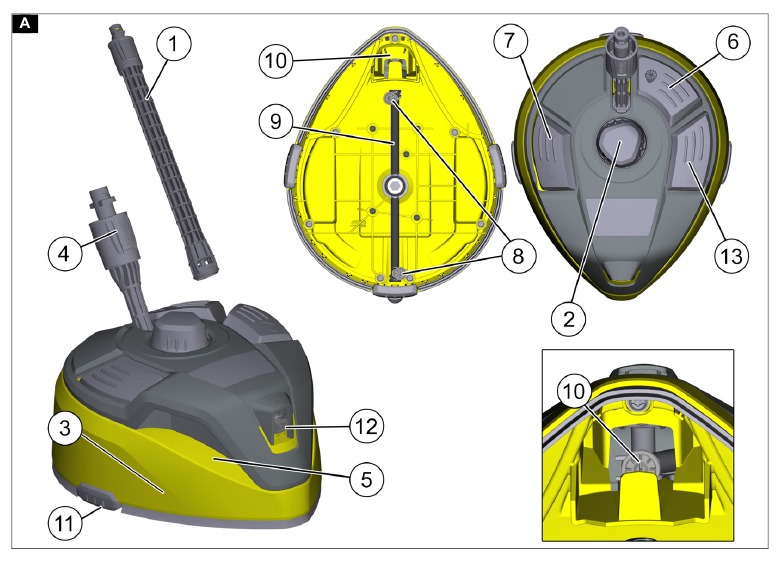

Apparaatbeschrijving

Voor de afbeeldingen, zie de grafische pagina Afbeelding A

1. Verlengbuis
2. Hoogteverstelling rotorarm
3. Behuizing
4. Bajonetaansluiting met wartelmoer
5. Handgreep
6. Voetknop oppervlaktereiniging
7. Voetknop rand- en hoekreiniging
8. Hogedruksproeier
9. Rotorarm

10. Hogedruksproeier vooraan
11. Sledes
12. Spoelsproeier
13. Voetknop spoelfunctie

Installatie verlengbuis

Opmerking
Zorg ervoor dat de apparaatcomponenten bij de installatie stevig met elkaar zijn verbonden.
Afbeelding B

1. Steek de bajonet in de bevestiging.
2. Draai de verlenging totdat deze vastklikt.
3. Draai de wartelmoer vast.
   Herhaal de procedure voor alle verdere verlengbuizen.

Eerste ingebruikname

Selectie van de hogedruksproeiers
Het gebruik van de juiste hogedruksproeiers is een voorwaarde voor een probleemloze werking.
Opmerking
Deze moeten worden geselecteerd op basis van de volumestroom (l/min). Informatie over de volumestroom vindt u in de gebruiksaanwijzing of op het typeplaatje van de hogedrukreiniger.
Opmerking
De gele hogedruksproeiers zijn al gemonteerd.

Bediening

Opmerking
De verlengbuizen kunnen worden gebruikt met alle Kärcher accessoires.
Opmerking
Voor een optimaal reinigingsresultaat mag u de hogedrukreiniger niet in de Eco-modus gebruiken.

Vloeren reinigen
Verwijder grof vuil van het te reinigen oppervlak (bijv. door te vegen) voordat u het apparaat gebruikt om schade aan de T-Racer te voorkomen.
LET OP
Schade aan de rotorarm
De rotorarm kan beschadigd raken als deze randen en hoeken raakt.
Beweeg het apparaat niet over vrijstaande hoeken en randen.
Afbeelding C

Opmerking

• De T-Racer is niet geschikt voor schrapen of schrobben.
• Test het apparaat op een onopvallende plaats voordat u het op gevoelige oppervlakken gebruikt, bijv. hout.
• Laat het niet op één plek staan, maar houd het in beweging.

1. Bevestig de T-Racer met behulp van de verlengbuis aan het hogedrukpistool.
   Afbeelding B
   1. Druk de verlengbuis op de bajonetaansluiting van het hogedrukpistool.
   2. Draai de verlengbuis 90° totdat deze vastklikt.
   3. Herhaal de procedure indien nodig voor verdere aansluitingen.
2. Pas de hoogteverstelling van de rotorarm aan. afhankelijk van het te reinigen oppervlak.
3. Ontgrendel de hendel van het spuitpistool.
4. Trek aan de hendel van het spuitpistool. Het apparaat schakelt in.
5. Reinig het vloeroppervlak door de T-Racer over het vloeroppervlak te geleiden zonder overmatige druk uit te oefenen.

Muurvlakken reinigen

1. Bevestig de T-Racer rechtstreeks aan het hogedrukpistool.
   1. Druk de bajonetaansluiting van de T-Racer in de aansluiting op het hogedrukpistool en draai vervolgens 90° totdat deze vastklikt.
   2. Draai de wartelmoer vast indien aanwezig.
2. Reinig het muuroppervlak.

Hoogteverstelling rotorarm
De speling van de hogedruksproeiers ten opzichte van het te reinigen oppervlak kan worden aangepast via de hoogteverstelling van de rotorarm.
Pas de hoogteverstelling van de rotorarm aan. afhankelijk van het te reinigen oppervlak.
Afbeelding D

Voor een krachtige reiniging van hardnekkig vuil op duurzame oppervlakken, bijv. tegels, beton, steen:

1. Zet de hoogteverstelling van de rotorarm op "HARD".Voor het reinigen van gevoelige oppervlakken:
2. Zet de hoogteverstelling van de rotorarm op "SOFT".

Voetschakelaar oppervlaktereiniging
Voor het reinigen van grotere oppervlakken:

1. Druk op de voetschakelaar oppervlaktereiniging. Er komt een waterstraal uit de twee hogedruksproeiers in de rotorarm.

Voetschakelaar rand- en hoekreiniging
Opmerking
Geleid de T-Racer langs de hoek om een optimaal reinigingsresultaat te bereiken.

Voor het reinigen van hoeken en randen:

1. Druk op de voetschakelaar rand- en hoekreiniging. Er komt een waterstraal uit de hogedruksproeier vooraan.

Voetschakelaar spoelfunctie
Opmerking
Het apparaat heeft een spoelfunctie voor het voorbevochtigen of spoelen van het gereinigde oppervlak.

Voor het spoelen:

1. Druk op de voetschakelaar spoelfunctie. Er komt een sterke straal, maar geen hogedrukwaterstraal, uit de spoelsproeier.

Na gebruik

Spoel het apparaat na gebruik af met een zachte waterstroom.

• Maak de T-Racer en eventuele verlengbuizen los van het hogedrukpistool.
• Spoel de T-Racer af met het hogedrukpistool (zonder accessoires) of veeg hem af met een vochtige doek.

Opslag

Bewaar het apparaat op een vorstvrije plaats.

Onderhoud en service

Sproeiers verwijderen/installeren
De beschreven procedure is van toepassing op alle sproeiers op het apparaat.
Afbeelding E

1. Verwijder de clip.
2. Trek de hogedruksproeier eruit.
3. Plaats de hogedruksproeier.
4. Plaats de clip.

De hogedruksproeier reinigen

1. Verwijder de hogedruksproeier.
2. Spoel de hogedruksproeier in beide richtingen met helder water. Vervang indien nodig een beschadigde hogedruksproeier.
3. Installeer de hogedruksproeier.

De sledes vervangen
Versleten of beschadigde sledes kunnen eenvoudig worden vervangen:
Afbeelding F

1. Druk de slede voorzichtig omhoog en uit de vergrendeling met behulp van een geschikt gereedschap zoals een schroevendraaier.
2. Trek de slede omhoog en eruit.
3. Druk de nieuwe slede voorzichtig in de steun totdat deze vastklikt.

Gids voor probleemoplossing

Hogedrukreiniger bouwt geen druk op of pulseert

Hogedruksproeiers verstopt of beschadigd.

1. Verwijder de hogedruksproeiers.
2. Controleer de hogedruksproeiers op verstopping en reinig ze indien nodig.
3. Controleer de hogedruksproeiers op schade en vervang ze indien nodig.
4. Spoel de T-Race met helder water zonder de sproeiers te monteren.
5. Installeer de hogedruksproeiers.

Onjuiste hogedruksproeier geselecteerd. Het apparaat levert alleen optimale reinigingsresultaten wanneer het wordt gebruikt met de juiste hogedruksproeiers!

1. Selecteer de juiste hogedruksproeiers op basis van de gebruikte hogedrukreiniger.
2. Installeer de hogedruksproeiers.
